Однотрубная система отопления Ленинградка: схемы и принцип организации

Горизонтальная и вертикальная разводка: схемы и описание, какая лучше

Существуют различные варианты организации однотрубного отопления:

  • Отопительный контур может быть обустроен на одном этаже. Такая схема прокладывания контура получила название горизонтальной.
  • Отопительный контур может быть обустроен на двух этажах. Такая схема получила название вертикальной.

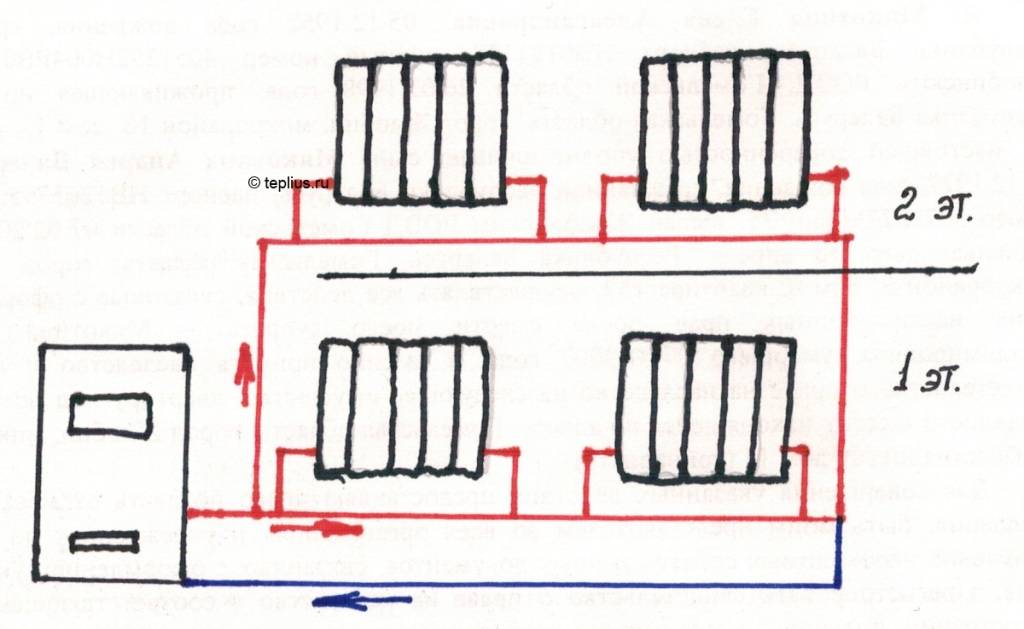

Фото 1. Схема отопительной системы «Ленинградка». Красным цветом показано движение теплоносителя от котла к радиаторам, синим — обратно.

Для вертикальной однотрубной схемы возможные следующие варианты:

  • Вода в контур может подаваться из раздаточного коллектора, расположенного сверху — так называемый верхний разлив.
  • Вода может поступать в контур снизу и двигаться по петле «первый этаж — второй — первый» — так называемый нижний разлив.

Вариации подключения радиаторов:

  • Врезка непосредственно в магистральную трубу.
  • Подключение через патрубки.

Этот вариант — представляет отдалённую модель двухтрубной схемы. В ней радиаторы присоединены к магистральной трубе через соединительные трубки – патрубки. Основной поток теплоносителя проходит вдоль батарей, в каждую из которых направляется только часть горячей воды. Основной поток движется дальше, не заходя в радиатор. Такая схема позволяет равномерно распределить тепло между комнатами.

К тому же она более технологична и удобна для ремонтов. При необходимости замены, одну из батарей убирают, при этом система продолжает функционировать. В отличие от схемы, в которой батареи врезаны в магистраль непосредственно, без патрубков, а весь объём теплоносителя проходит через каждую батарею.

Схема ленинградки

Как и любая однотрубная система отопления «Ленинградка» может иметь вертикальную или горизонтальную схему разводки, с верхней либо нижней разводкой. Поэтому определяться с выбором конкретной схемы необходимо ещё на стадии ее проектирования.

Важно знать, что данную систему можно использовать только в одноэтажном или двухэтажном частном доме. Для многоэтажных домов следует выбирать двухтрубную схему. Принцип разводки магистрали заключается в следующем: на контуре отопления последовательно размещаются приборы обогрева, по которым из одного в другой перетекает теплоноситель

Принцип разводки магистрали заключается в следующем: на контуре отопления последовательно размещаются приборы обогрева, по которым из одного в другой перетекает теплоноситель.

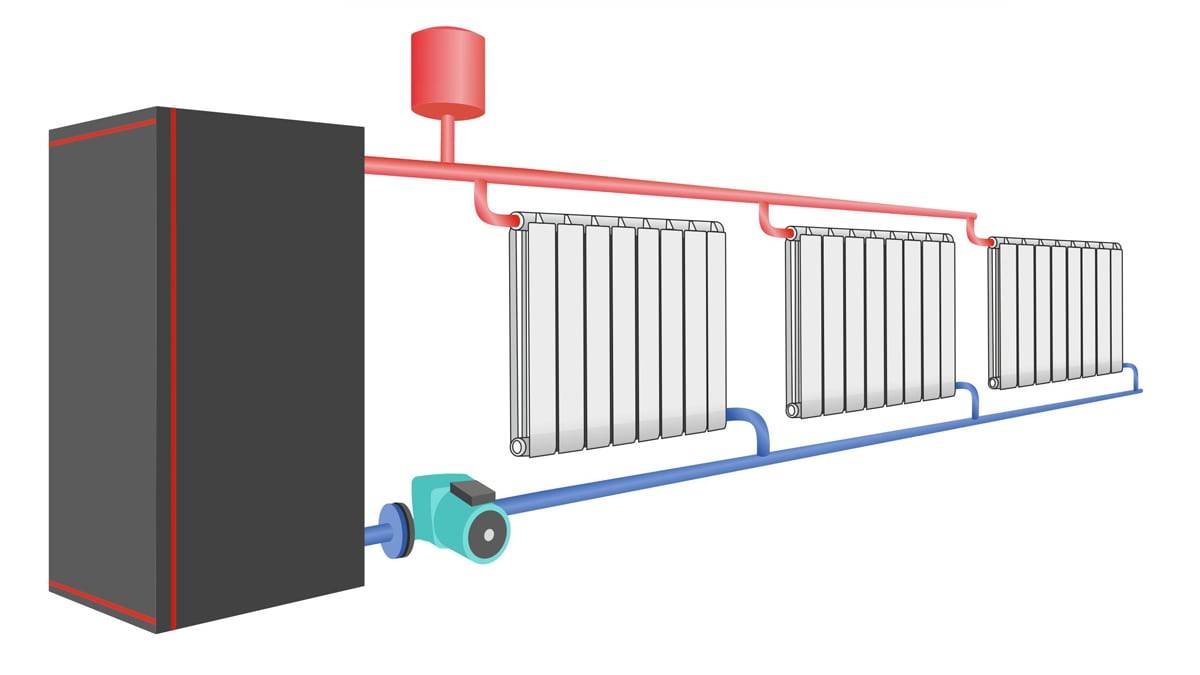

Схема «ленинградской» системы отопления

От котла теплоноситель попадает в подающую трубу, которая проходит по всем комнатам, после чего возвращается обратно в котел. Иными словами, «ленинградская» схема представляет собой замкнутый контур, по которому теплоноситель проходит полный цикл.

Радиаторы устанавливаются в каждой комнате и подсоединяются к подающей трубе. Количество радиаторов будет зависеть от размеров комнаты.

Система «Ленинградка»  может работать как с принудительной циркуляцией теплоносителя, так и с естественной. Принудительная циркуляция предполагает установку и использование циркуляционного насоса. При естественной циркуляции можно использовать схему без насоса.

Кроме того, современные требования, предъявляемые к системам обогрева, предполагают использование различной запорной арматуры и установку контролирующих приборов.

Конечно, все это приводит к удорожанию «ленинградской» системы, но без них эффективность работы системы резко снижается.

Благодаря установке современных узлов и приборов, можно получить следующие преимущества:

  • регулирование температуры в каждой отдельной комнате;
  • повышение или снижение температуры отдельно взятого радиатора без ущерба для других;
  • возможность отключения отдельного радиатора для его ремонта или замены (при этом остальные радиаторы будут работать в обычном режиме).

Видео

Из этого познавательного ролика вы узнаете, как работает однотрубная система отопления «Ленинградка» в многоквартирном доме

Почему важно устанавливать байпас во время замены старых радиаторов на новые. https://www.youtube.com/watch?v=ZFlhL44UGKI

Двухтрубная система

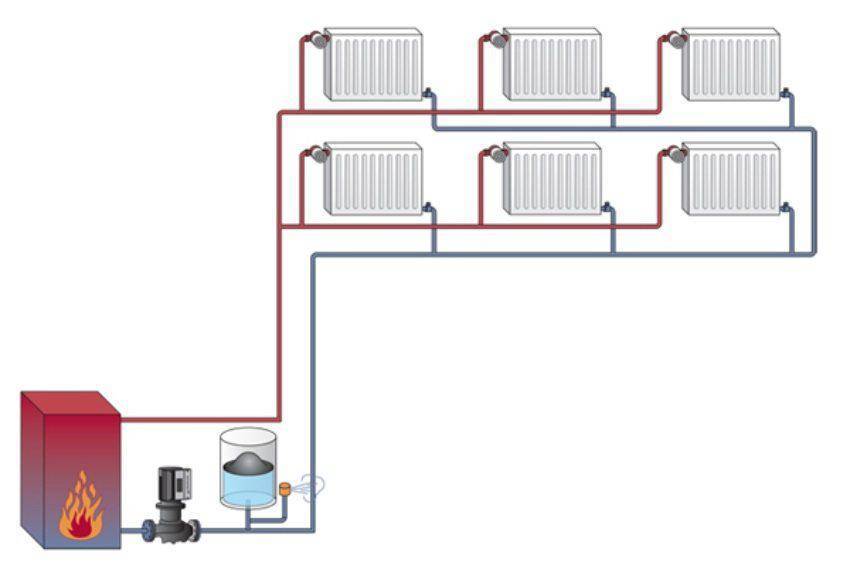

При двухтрубной отопительной системе жидкость в ней движется от нагревателя по направлению к радиаторам, а затем в обратном порядке. По одному из ответвлений транспортируется горячий поток, а по второму идёт охлаждённая жидкость в котёл от радиатора.

При этом такие виды конструкций разделяют на два типа: закрытые или открытые. Это зависит от расширительного бака. При современных технологиях используют мембранные баки. Они на официальном уровне признаны безопасными и экологически безвредными.

Подвиды

Существуют подвиды двухтрубной системы отопления по методу соединения её элементов.

  • Вертикальная: там, где радиаторы подсоединяют к стояку вертикального положения. Это позволяет установить сопряжение со стояком для каждого этажа в отдельности. При этом воздушные пробки при использовании будут отсутствовать. Основное отличие подразумевает более высокие затраты.
  • Горизонтальная двухтрубная система бывает, как с нижней, так и с верхней разводкой. Применяют в основном для одноэтажных жилых помещений с большим метражом. Ведущим фрагментом здесь является горизонтально проложенный трубопровод. В данном случае стояки лучше всего будет поставить на лестничной клетке или в зоне коридоров.
  • Лучевая система – это инновационная технология, которая равномерно и сбалансированно распределяет горячие потоки воды через коллектор. Обогрев дома регулируют повышением температуры воды и её скоростью движения.

Преимущества

Двухтрубная система отопления не нуждается в увеличении количества секционных отделов для радиаторов (с целью повысить объёмы теплоносителей), поэтому считается весьма удобным и эргономичным. Также выделяют следующие плюсы и достоинства.

  • Изначальная установка регуляторов температуры для радиаторов позволяет следить за оптимальным уровнем обогрева в каждом помещении здания.
  • Специальная коллекторная система для разводки труб обеспечивает независимый рабочий процесс звеньев всей цепи.
  • Возможна врезка батарей даже непосредственно после процедуры сборки главной линии.
  • Данную систему можно продлевать в любом направлении (вертикальном или горизонтальном) при необходимости.
  • Лёгкое устранение неисправностей.

Из ряда основных тонкостей и отличительный характеристик выделяют также и то, что фрагменты цепи подключают именно параллельно, а не в чёткой последовательности друг за другом. Если постройку расширяют, то трубопровод продлевать не требуется. При этом двухтрубная установку будет менее уязвима и восприимчива к процессу размораживания.

Но к списку главных недостатков и минусов относят более сложную схему устройства и финансовую сторону затрат. Однако в холодные времена года компромиссом является хорошая сосредоточенность и распределение тепла.

Отличие от обычной однотрубной схемы

По сути дела, можно было бы считать «ленинградку» стандартной однотрубной отопительной системой, если бы не одно «но» — перемычки под радиаторами.

В обычном варианте нагретый теплоноситель проходит через радиатор и отдает следующему тепло в той мере, в какой оно осталось после нагрева предыдущей батареи. В «ленинградке» ситуация немного другая. Нагретая вода идет через радиатор и через перемычку, то есть в следующую батарею она попадает чуть теплее, чем если пройдет только через радиатор – этот эффект возникает за счет смешивания жидкости в отрезке трубы, идущим от перемычки к последующему элементу системы. Схема в обоих случаях показана на шести составляющих, и разница на последнем составляет всего пять градусов, но даже это различие стоит дополнительных усилий и затрат по созданию байпасов.

Типы однотрубных систем отопления

Выше мы рассмотрели однотрубную схему отопления с естественной циркуляцией воды. Отметим ее преимущества:

  • Простая конструкция, простой монтаж.
  • Байпас позволяет регулировать температуру в каждом помещении.
  • Систему можно использовать для коттеджа с мансардой, вторым этажом, подвальным помещением.
  • По сравнению с другими системами, расход материала меньше.
  • Для работы отопления не нужна электроэнергия.

В случае, когда у вас в розетке всегда есть 220 V, «Ленинградку» можно усовершенствовать. Установив циркуляционный насос, мы получим другой тип системы отопления, с принудительным движением жидкости. При этом:

  • Сечение труб основной магистрали можно уменьшить. Трубы с небольшим диаметром продаются дешевле. Значит, затраты на систему отопления можно сделать еще ниже.
  • Разводку магистральной трубы можно делать без уклона. Дизайн комнат выигрывает, да и монтаж становится проще.
  • «Ленинградку» можно сделать в доме с низкими комнатами, без организации разгонного модуля.
  • Эффективность работы системы отопления увеличится на 2 – 7% за счет более быстрого движения теплоносителя.

«Ленинградка» с принудительной циркуляцией теплоносителя.

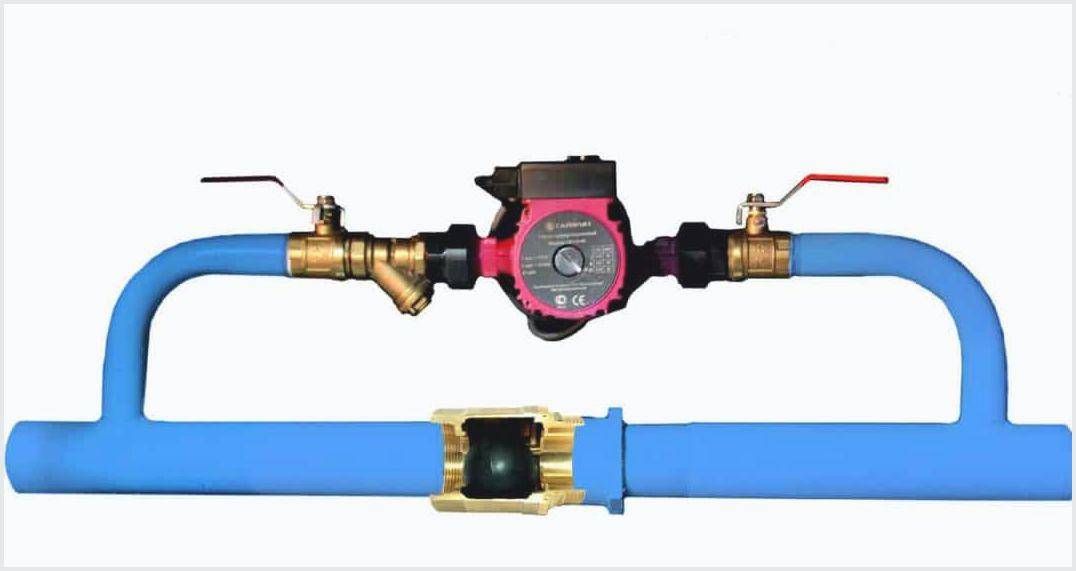

Установка циркуляционного насоса с байпасом и клапаном.

Нагреваясь, вода расширяется. Это обязательно учитывается в системе отопления. При этом различают два вида «Ленинградки»:

  1. Открытая система. Расширительный бак ставят в самой верхней точке. Такой вариант изображен на рис. 8.
  2. Закрытая система. Кроме герметичного резервуара с компенсатором расширения воды обязательно предусматривается клапан для аварийного сброса давления.

Открытая система дешевле закрытой. Если не менять воду, то коррозия труб из-за попадания воздуха через расширительный бак будет незначительна.

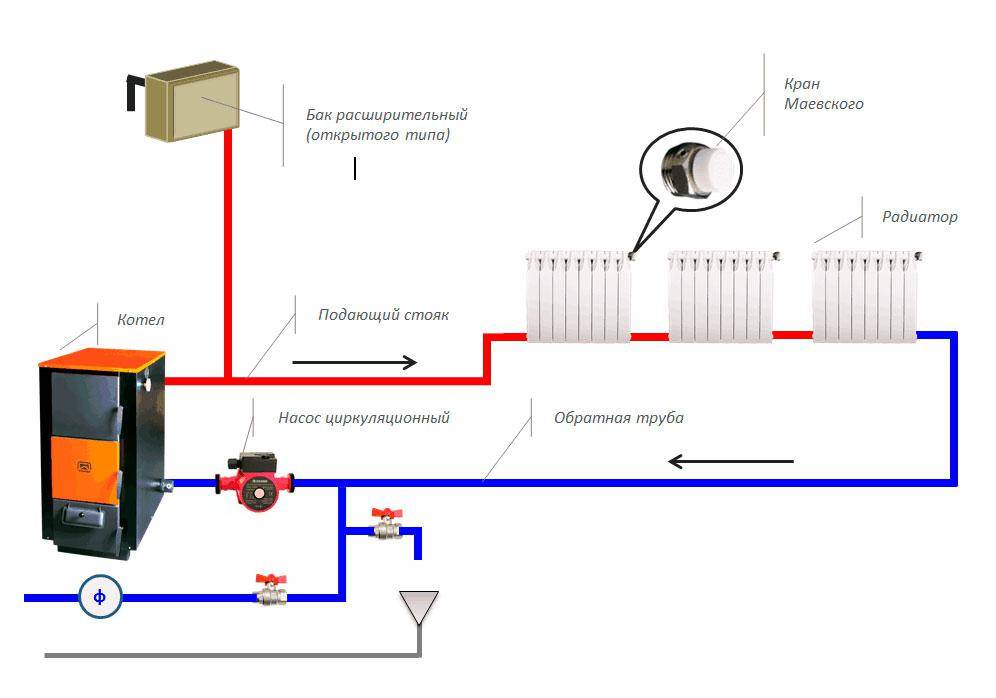

Открытая система. Расширительный бак установлен в самом верху.

Закрытая система не требует установки бака в верхней точке трубопровода. Это удобно, когда используется только принудительная циркуляция жидкости.

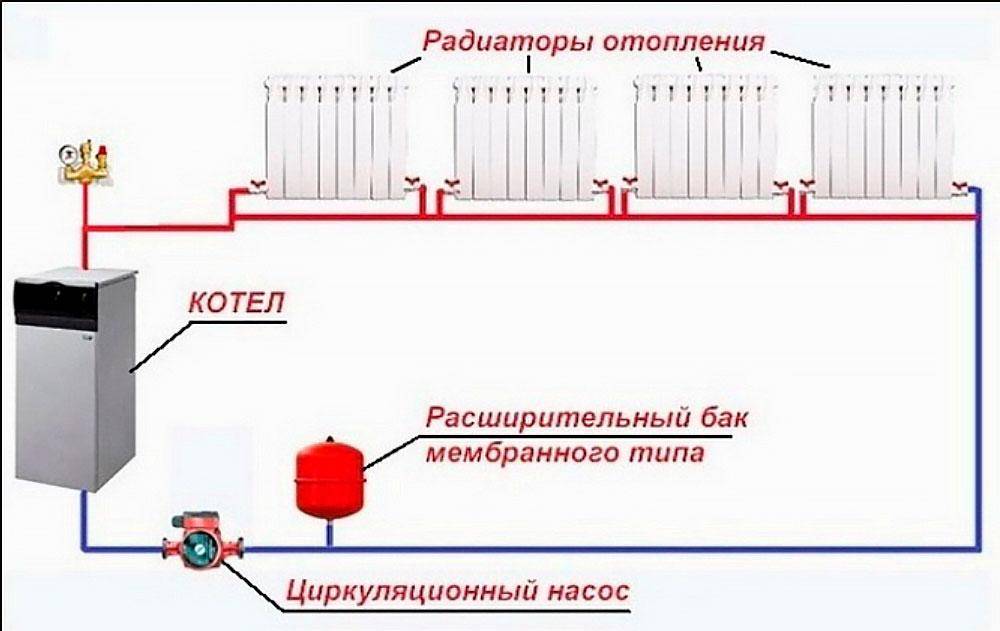

Расширительный герметичный бак установлен перед котлом. Клапан аварийного сброса давления не указан.

Кроме рассмотренной последовательной схемы подключения радиаторов, есть возможность и параллельного размещения теплообменников и контуров в «Ленинградке». При этом появляется возможность уменьшить нагрев или отключить набор батарей. Это полезно, если не нужно отапливать мансарду или комнату для гостей весь зимний сезон.

Параллельное подключение нескольких радиаторов в однотрубной системе отопления.

Требования к котлам

Описанная выше схема отопления может работать с котлом любого типа. Если нет магистрального газопровода, газ в баллонах дорог, а электроэнергию использовать тоже нет желания из-за ее высокой стоимости, то применяют древний способ – отопление с помощью угля или используют угольные брикеты для отопления дома. Сжигание угля будет производиться в современных котлах с высоким КПД, что обеспечит эффективный нагрев теплоносителя и комфортное отопление дома.

Существуют критерии, которые нужно знать, прежде чем купить уголь для отопления частного дома. Многие специалисты советуют покупать антрацит, каменный или бурый уголь. Проблем с покупкой и доставкой обычно не возникает, заказать в интернете можно любое количество. В качестве альтернативного топлива можно использовать торфяные брикеты для отопления цена их зависит от сезона и ее нужно уточнять.

Специфика монтажа обогревательной системы

Чтобы исключить трудности в процессе монтажа, нужно грамотно выполнить расчеты и подготовить основные элементы. В состав системы кроме отопительного котла, радиаторов и трубопровода, входят тройники, а также:

  • расширительный бачок, если монтируется закрытая система;
  • бачок с клапаном при монтаже открытого контура.

Для обеспечения принудительного движения теплоносителя потребуется циркуляционный насос. Для улучшения параметров отопительного контура дополнительно потребуется по два шаровых крана для каждого радиатора и байпасы с игольчатым клапаном.

Подготовительные работы

Если планируется прокладка трубопровода внутри строительной конструкции, во время подготовки выполняется штробление мест под трубы по предварительно нанесенной разметке. Для обеспечения достаточно уровня теплоизоляции поверхности, исключения появления нежелательного конденсата, выполняется утепление подготовленных труб. Для этой цели используется теплоизоляционный материал достаточной плотности.

Выбор радиаторов и труб

Для монтажа трубопровода используются трубы из разных материалов:

  1. Полипропилена. Они легко монтируются, но при их эксплуатации возникают трудности, если дом располагается в регионе с низкой температурой в зимнее время года. Температура плавления полипропилена +95°С, потому возможен разрыв отопительного контура при значительном прогреве теплоносителя.
  2. Металла. Такие трубопроводы более надежны в эксплуатации. Они не боятся высокой температуры, но соединение отдельных элементов осуществляется посредством сварки.

Выбирать поперечный размер трубы следует с учетом количества устанавливаемых радиаторов. Для 4 или 5 достаточно диаметра 25 мм и байпаса на 20 мм. Увеличение количества радиаторов до 6-8 предполагает увеличение поперечного размера магистрали до 32 мм, а байпаса – до 25 мм. При естественной циркуляции теплоносителя оптимален диаметр 40 мм и более.

Количество секций выбирается таким образом, чтобы добиться достаточной теплоотдачи. Следует помнить, что в среднем после первой батареи температура циркулирующей жидкости снижается на 20°С. Для компенсации этого явления у каждого последующего радиатора мощность должна быть на 10% больше, чем у предыдущего.

При выборе радиаторов следует учитывать требуемую теплоотдачу и стилистическое оформление помещения. У изделий из алюминия и стали отдают максимальное количество тепла. По этой причине им чаще всего отдается предпочтение. Одно допустима установка чугунных и биметаллической батарей.

Соединение обогревательных элементов и труб

Встраивание байпаса в магистраль осуществляется отдельно с отводами, расстояние между которыми рассчитывается с погрешностью в 2 мм. Это необходимо для размещения радиатора при сваривании американки и углового вентиля. Величина допустимого люфта составляет 1-2 мм для подтягивания американки. В противном случае есть риск перекоса и последующей протечки.

Для получения точных размеров в «Ленинградке» при подключении радиаторов отопления выворачивают угловые вентили и замеряют расстояние между центрами муфт. Подсоединение тройников к отводам выполняют так, чтобы оставалось одно отверстие для байпаса. Второй тройник выбирают по замеру с учетом величины посадки байпаса на тройник.

Проведение сварочных работ

При сваривании металлических элементов надо тщательно контролировать качество выполняемого соединения. Недопустимо появление внутреннего наплыва. Уменьшение поперечного размера труб не позволит добиться достаточно прогрева радиаторов. Магистраль и байпас совмещают после тщательной проверки качества соединения. Нарушение последовательности не позволит качественно выполнить сварочные работы.

После окончания сварки радиаторы подсоединяют к системе посредством угловых вентилей и комбинированных муфт. Байпас закладывают в штробы, подгоняя отводы в размер. Комбинированный муфты снимают, а затем соединяют с отводами посредством сварки.

Заключительный этап

До запуска системы из отопительного контура стравливают воздух с помощью крана Маевского. Далее путем регулирования игольчатого клапана выполняют балансировку, добиваясь выравнивания степени нагрева всех радиаторов. В вертикальной системе контролируется расположение расширительного бака. Он должен быть выше уровня радиаторов.

Теплоаккумулятор, или буферная емкость

Разгрузить работу котла и сгладить пики энергопотребления поможет установка теплоаккумулятора. Особенно эффективно его использование в системах отопления с твердотопливными котлами, где приходится вручную загружать дрова или уголь в камеру сгорания. После сжигания топлива тепло надолго остается в системе, что позволяет минимизировать количество топок.

Буферная емкость представляет собой бак, наполненный теплоносителем. В него могут быть встроены 1-3 змеевика или дополнительный бак. Подключается теплоаккумулятор в разрыв системы отопления параллельно котлу.

При нагревании циркулирующий в баке теплоноситель передает энергию более холодной среде, которая затем поступает в котел в более теплом виде. При такой предварительной подготовке теплоносителя оборудование работает не на предельной мощности, износ значительно меньше. Более сложные модели могут использовать энергию альтернативных источников, например, солнечных батарей, а также дополнительного газового или электрического котла. При о мощности в систему возможно встроить не только отопление, но и горячее водоснабжение, теплый пол и т.д.

6 Сварочные процедуры

При присоединении байпаса и трубопровода важно решить, какой конец варить первым, так как бывают случаи, что не сваренная сторона не позволяет установить паяльный аппарат между трубопроводом и тройником. После всех мероприятий вешают батареи при помощи вентилей и муфт, вкладывают в штробы байпас вместе отводами. Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами

Далее, отмеряют длину отводов, вырезая лишнее, демонтируют муфты и соединяют с отводами.

Перед началом работы системы оттуда важно удалить весь воздух с помощью вентилей. Затем, после старта и проверки всех участков необходимо сбалансировать систему: проверить и выровнять температуру во всех батареях, используя игольчатый клапан

Принцип действия схемы отопления «Ленинградка»

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать «Ленинградку», сделать ее управляемой и увеличить функциональные возможности.

Классическая «Ленинградка» представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель — вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Галерея изображений Фото из Ленинградка — усовершенствованный вариант одной из самых простейших схем отопления, применяемый по сей день в обустройстве домов небольшой площади

Приборы в этом варианте отопления последовательно подключаются к коллекторной трубе, теплоноситель поочередно перетекает от одного радиатора к другому

Сборка отопления Ленинградка производится с помощью тройников, коллектроная труба располагается по периметру помещения

Для устройства однтрубных контуров отопления характерно минимальное количество труб, соединителей и арматуры, что положительно отражается на бюджете сооружения

В числе отопительных систем, относящихся к схеме Ленинградка, есть открытые сооружения с характерным для них незамкнутым бачком. Чаще всего это гравитационные варианты

В случае устройства Ленинградки в приоритете закрытые схемы с герметичным расширительным баком, группой безопасности и циркуляционным насосом, т.к. при характерном нижнем подключении приборов требуется стимулирование движения теплоносителя

Для сооружения системы Ленинградка характерно нижнее подключение приборов отопления и горизонтальная разводка. Батареи оснащаются кранами для возможности отключения на случай ремонта

Для устройства Ленинградки с естественным перемещением теплоносителя требуются точные расчеты. В этом случае коллекторная труба прокладывается только сверху, а теплоноситель перетекает по вертикали

Одна из простейших схем организации отопления

Принцип устройства системы и подключения приборов

Предельно простая в сооружении система отопления

Минимальная материалоемкость Ленинградки

Расширительный бак открытой отопительной системы

Однотрубная закрытая отопительная система с эспанзоматом

Распространенный вариант с нижним подключением

Подача теплоносителя в схемах с верхней разводкой

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

  • горизонтальную;
  • вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая «Ленинградкой» однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук. При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка — неоправданно дорогостоящей.

Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 — 12 %, но не избавляет от «перекоса» в температурном режиме между первыми от котла и крайними батареями

Последовательность монтажа элементов системы

Схема «Ленинградка», как и любая другая система отопления, имеет несколько этапов монтажа, выполняемые в определенной последовательности. Но прежде всего стоит еще раз сказать о компонентах.

Базовыми являются:

  • Котел;
  • трубопровод;
  • тройники;
  • батареи;
  • расширительный бак.

Из дополнительных устройств выделяются следующие:

  • Циркуляционный насос;
  • байпасы;
  • шаровые краны (по 2 на радиатор).

Подготовка помещения

Заключается в установке держателей для труб. При желании скрыть трубопровод, по периметру расположения (труба может находиться в полу, потолке либо стене) понадобится сделать штробы. Это ведет к необходимости утепления труб теплоизоляционным материалом. В противном случае в образовавшиеся из-за штробления трещинки начнет попадать прохладный воздух, что приведет к потерям тепла и неэффективности батарей.

Магистраль можно проложить без штробления – на стену. Но это скажется на внешнем виде помещения. Естественная циркуляция требует устанавливать подачу и обратку с наклоном в 2-3 мм по тому, как передвигается теплоноситель. Принудительный способ передвижения таких требований не выдвигает.

Выбор радиаторов и труб

Однотрубная «Ленинградка» в качестве материала может быть из полипропилена либо металла:

  1. Полипропиленовые трубы. Устанавливаются легко, но не могут использоваться на Севере. Если температура превысит +95°С – труба разорвется;
  2. Металлические. Гораздо надежнее и в целом предпочтительнее. Недостаток – сложный монтаж (потребуется сварка).

Диаметр зависит от батарей. В среднем он составляет 25 мм при 4-5 радиаторах, байпас – 20 мм. Если батарей будет от 6 до 8, диаметр увеличивается до 32 мм, байпас – 25 мм. При самотеке магистраль должна быть в 40 мм минимум.

У батарей уделяется внимание секциям. Лучшая теплоотдача у первого радиатора

Дальше начинаются теплопотери. Для их минимизации увеличиваются секции. Если первый имеет 100% мощности, то последующие один за другим повышаются на 10%.

При использовании полипропиленовых труб, воспользуйтесь статьей — таблица температуры пайки PPR труб.

Соединение обогревательных элементов и труб

Байпас готовится вместе с отводами и присоединяется к трубопроводу. Понадобится американка (с ней свариваются угловые вентили). Для беспроблемной установки радиатора между отводами имеется 2 мм погрешности в расстоянии.

Зазор у американки не может превышать 2 мм (иначе начнет течь). Отводы соединяются с тройниками. На одно отверстие садится байпас. Еще один тройник в системе «Ленинградка» должен учитывать расстояние между центрами отводов (байпас берется в расчет).

Расширительный бачок

Собирает возникающие во время нагревания и теплого расширения излишки воды. Бак выравнивает количество теплоносителя и контролирует необходимое давление.

Монтируется над котлом и радиаторами. Такое расположение не мешает движению жидкости по трубопроводу. Различают открытые и закрытые баки. Первые считаются устаревшими. Вторые же не должны обязательно находиться в максимально высокой точке – могут быть в любом месте системы.

Циркуляционный насос для отопления

Насос делает любое отопление эффективнее. Схема «Ленинградка» исключением не является. Разумнее использовать естественное передвижение теплоносителя лишь когда электропитание отключено на продолжительный срок.

Главная задача циркуляционного насоса – обеспечит равномерность прогрева радиаторов. К этому добавляются воздушные пробки (они и портят циркуляцию), которые не будут возникать. Выходит это устройство не слишком дорого, устанавливается легко, так еще и в дальнейшем избавит от ремонта системы.

Проведение сварочных работ

При выборе металлических труб, во время их сварки нельзя допускать внутренний наплыв. Если такое случается, то радиатор получает меньше теплоносителя. Элементы придется приваривать по новой. Сварка магистрали и байпаса требует безошибочно подобрать первый для приваривания конец.

По окончанию работ в дело вступают муфты и угловые вентили. С их помощью устанавливаются батареи. В штробы помещаются байпасы. После замеров отводов излишки ликвидируются.

Заключительные моменты

Остается последний шаг и можно запускать систему. Заключается он в освобождении батарей и труб от воздуха. Выполняется кранами Маевского.

Соединения, узлы проверены. Система запущена. Теперь необходимо с помощью крана игольчатого температуру всех батарей сделать равномерной.

Существующие модификации однотрубной отопительной системы «ленинградка»

Конструктивная особенность этого варианта отопления позволяет выполнять ее в двух вариантах: горизонтально и вертикально.

Горизонтальная схема

В данном случае контур прокладывается по периметру здания (этажа). При этом магистраль подачи может располагаться как над напольным покрытием, так и непосредственно в конструкции пола. При втором способе трубопровод отопления рекомендуется теплоизолировать для исключения теплопотерь.

Рисунок 2 – Горизонтальная схема однотрубной «ленинградки»

Рисунок 3 – «Ленинградка» с расположением подающей магистрали в конструкции пола

Горизонтальная схема отопления может выполняться открытой или закрытой.

Открытый тип предусматривает установку в верхней точке системы расширительного бака, сообщающегося с атмосферным воздухом. «Ленинградка» закрытого типа исключает эту возможность, поэтому в ней используют мембранный бак, который устанавливается в том же помещении, где размещен источник тепла.

Вертикальная схема

Эта схема по исполнению схожа с традиционной однотрубной системой, применяемой в многоэтажных домах: радиаторы должны размещаться друг под другом и присоединяться к единому трубопроводу. Отличие заключается в том, что теплоноситель движется не по одному стояку (т.е. только сверху вниз), а по контуру (нагретая вода сначала поднимается на верхний этаж, проходя установленные приборы, а затем спускается на нижний уровень, проходя через вторую группу радиаторов).

Рисунок 4 – Вертикальная схема «ленинградки»
