Двухтрубная система отопления частного дома: сравнение схем

Двухконтурные газовые котлы

Эта система отличается от одноконтурной наличием такой функции, как нагрев воды для системы горячего водоснабжения. Из преимуществ двухконтурных газовых котлов стоит отметить следующие важные свойства:

возможность пользоваться сразу двумя благами: горячей водой и теплом;
компактные размеры;
эффективная работа устройства;
множество встроенных дополнительных функций, обеспечивающих контроль за работой системы и ее безопасностью;
оборудование отличается удобством управления и простотой обслуживания.

Минусы двухконтурного устройства:

покупка, монтаж и обслуживание данного оборудования стоят довольно дорого (иногда владельцы дома просто не готовы потратить большой бюджет за один раз);

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

лучевой;
последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

Полная процедура монтажа системы займет достаточно много времени.
Регулировка системы должна быть проведена до наступления холодов.
При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Как заполнить систему отопления закрытого типа

В самой нижней точке системы, как правило, на обратном трубопроводе, для запитки/слива системы устанавливают дополнительный кран. В простейшем случае это тройник, установленный в трубопроводе, к которому через небольшой участок трубы присоединен шаровый кран.

Простейший узел для слива или залива теплоносителя в систему

В этом случае при сливе системы надо будет подставлять какую-либо емкость или подключать шланг. При заливе теплоносителя к шаровому крану подключается шланг ручного насоса. Это незамысловатое устройство можно взять на прокат в магазинах сантехники.

Есть второй вариант — когда теплоносителем является просто водопроводная вода. В этом случае водопровод подключается либо к специальному входу котла (в настенных газовых котлах), либо к шаровому крану, установленному аналогично на обратке. Но в этом случае для слива системы нужна другая точка. В двухтрубной системе это может быть один из последних радиаторов в ответвлении, к нижнему свободному входу которого установлен сливной шаровой кран. Другой вариант показан на следующей диаграмме. Вот изображение однотрубной системы отопления закрытого типа.

Схема закрытой однотрубной системы отопления с узлом запитки системы

Что лучше Однотрубная или двухтрубная система отопления?

Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:

Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:

Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.
Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.
Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.

Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:

Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.
Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.
Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.

Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Разновидности одноконтурных схем

С вертикальной системой разводки

В этом случае теплоноситель, разогретый котлом, по вертикально установленному стояку поднимается к самой верхней точке отопительной сети (на чердак или под потолок верхнего этажа), откуда затем стекает вниз, попутно нагревая расположенные на каждом этаже дома батареи.

Особенности конструирования и работы вертикальных контуров отопления состоят в следующем:

перемещение теплоносителя может обеспечиваться естественным способом, без использования электрического оборудования;
все участки труб должны быть проложены с небольшим уклоном в сторону котла, чтобы увеличить интенсивность циркуляции воды и избежать образования воздушных пробок;
трубы сложно прятать в стенах, так как в этом случае вы вряд ли сможете соблюсти уклон;
система работает абсолютно автономно, поэтому даже в случае аварийного прекращения подачи электроэнергии без тепла вы не останетесь.

Схема одноконтурного отопления с вертикальной разводкой

С горизонтальной системой разводки

Здесь вертикальный стояк не монтируется. Магистральный трубопровод проводится вдоль пола либо под ним. Если вы решили замаскировать трубы в бетонной стяжке, позаботьтесь об их теплоизоляции, иначе не избежать довольно значительных теплопотерь.

Кроме того, желательно и в этом случае соблюдать уклон:

во-первых, сеть отопления сможет работать (хоть и менее эффективно) при отключении электроэнергии;
во-вторых, при заполнении труб жидкостью вы избежите образования воздушных пробок.

Схема одноконтурного подключения с горизонтальной разводкой

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

Автономное отопление из полипропилена
Расширительный бачок системы отопления
Какой газовый котел выбрать: гравитационный или циркуляционный?

Горизонтальные системы (особенности)

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

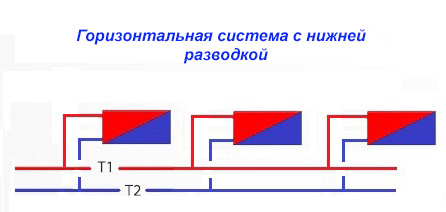

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Монтаж двухтрубной системы отопления

В общем виде монтаж отопительной системы после произведения всех расчетов и тщательного проектирования выглядит следующим образом:

Установка котла. Котел нужно ставить в вентилируемом помещении с огнеупорной отделкой и свободным доступом к оборудованию.

Подсоединение к котлу расширительного бака. Резервуар должен стоять в теплом месте.

Монтаж циркуляционного насоса при необходимости и коллекторного шкафа.

Прокладка отопительной магистрали: по периметру помещения крепят сначала подающую линию, а потом обратную

Необходимо уделить внимание высоте труб, их наклону и утеплению.

Подсоединение отопительных приборов. Для двухтрубной системы чаще используется боковой и диагональный тип подключения радиаторов.

Монтаж запорных кранов и автоматики (терморегуляторы, датчики и пр.).

Балансировка системы и ее проверка на герметичность перед запуском.

Варианты устройства однотрубной системы

Магистраль водяного отопления в обязательном порядке снабжается расширительным баком, выравнивающим давление. Он принимает излишки теплоносителя при расширении и возвращает его в трубопровод при остывании, не допуская скачков давления. Существует два принципиально отличающихся типа расширительных баков – открытый и закрытый. От того, какой из них будет встроен в магистраль, будет зависеть и вид системы отопления.

Открытая система отопления

Система отопления открытого типа предполагает прямой контакт теплоносителя с атмосферой. Используется при устройстве энергонезависимого или комбинированного отопления. Открытый расширительный бак представляет собой цилиндрическую или прямоугольную емкость, частично или полностью открытую. На определенном уровне выполняют отвод для слива излишней жидкости на улицу или в канализацию.

В схему открытой системы отопления с принудительной циркуляцией бак расширения включают непосредственно после котла, отвод устраивают в самой высокой точке магистрали. Сама емкость должна располагаться выше всех подключаемых приборов, поэтому часто бак выводят на чердак. В этом случае его необходимо утеплять при отрицательных температурах.

В связи с соприкосновением теплоносителя и воздуха в емкости бака, происходит насыщение горячей воды кислородом и ее естественное испарение. Отсюда вытекают ограничения и недостатки такой схемы:

Требуется постоянно следить за уровнем теплоносителя в баке и пополнять его вовремя;
Необходимо соблюдать уклоны трубопровода (5-7 градусов), чтобы высвобождающийся в магистрали воздух стравливался в расширительный бак и атмосферу;
Нельзя использовать антифриз вместо воды, поскольку он выделяет токсичные вещества при испарении;
Присутствие кислорода в теплоносителе снижает срок эксплуатации отопительных приборов со стальными деталями.

Однако у открытого отопления есть и плюсы:

Не требуется следить за давлением в магистрали;
Подпитку теплоносителя можно осуществлять даже ведром, просто доливая его в емкость расширительного бака до необходимого уровня;
Даже при наличии небольших протечек система будет исправно функционировать – до тех пор, пока в трубопроводе будет достаточное количество воды.

Закрытая система отопления

Схема закрытой системы отопления с принудительной циркуляцией на данный момент имеет наибольшее распространение. Она представляет собой замкнутую гидравлическую магистраль, полностью закрытую от доступа воздуха.

Закрытая система водяного отопления подразумевает использование расширительного бака мембранного типа. Он представляет собой герметичный металлический корпус цилиндрической формы, внутренняя полость которого разделена мембраной. Одна часть наполнена воздухом, а во вторую выдавливается из магистрали вода, объем которой увеличивается при нагреве.

Устанавливать мембранный расширительный бак можно в любом месте магистрали, но для удобства обслуживания его подсоединяют к «обратке» – рядом с котлом.

Особенностью закрытой схемы является наличие небольшого избыточного давления в магистрали. Поэтому закрытая магистраль в своем составе должна содержать группу безопасности. Данный узел устанавливается на выходящем из котла трубопроводе (подающем) без запорной арматуры. Содержит манометр, воздухоотводчик и предохранительный клапан для сброса воды в аварийном режиме.

Находящийся под давлением теплоноситель быстрее прогревается;
Вероятность завоздушивания отопительной магистрали практически исключена;
Возможно наполнение антифризом, так как теплоноситель не испаряется и не насыщается кислородом (актуально для зданий периодического пользования);
Удобство обслуживания – все устройства, обеспечивающие функционирование, контроль и безопасность системы, устанавливают в одном месте;
При использовании современного оборудования можно сделать закрытую систему отопления полностью автоматизированной и интегрировать ее с программами типа «умный дом».

Недостаток – энергозависимость. Решается приобретением автономного генератора.

Причины возникновения сырости

Сырость и плесень в квартире, доме, офисе начинают возникать в осенний период. Нормальный уровень влажности для жилого дома – 60%. В жаркое лето показатель снижается до 45% и в таких условиях мы чувствуем себя максимально комфортно. С повышением уровня влажности в жилых помещениях создаются оптимальные условия для развития сырости, а значит – грибка, плесени, что одно и тоже.

Повышенная влажность возникает из-за:

плохой вентиляции;
неправильно выбранной кухонной вытяжки;
конденсата на металлопластиковых окнах;
повреждения водопроводных труб;
неправильной установки сантехники;
частой сушки белья в доме;
многократного принятия ванны;
чрезмерного количества комнатных растений;
аквариума;
трещин на стенах и не заизолированных межстенных швов.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

Плотность воды при нагреве до 50 °C равна 987 кг/м3, а при 70 градусах – 977,9 кг/м3;
Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м3 между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие котлы на твердом топливе – с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание клапана предохранителя. Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.

Верхняя разводка

Укладка верхней разводки предполагает монтажные работы по закреплению системы отопления под потолочной частью комнаты. К батареям, установленным в местах скопления холодного воздуха (оконные проемы, балконные двери), подаются ответвления, идущие от главного трубопровода. В нижнюю часть трубопровода, который является отводным, попадает жидкость, в процессе циркуляции успевающая остыть. Такая система подходит для обширных помещений, в однокомнатных или двухкомнатных квартирах установка отопления с верхней разводкой не рекомендуется, так как это с экономической и с дизайнерской точки зрения невыгодно для владельца.

Монтаж отопительного контура с верхней горизонтальной разводкой выполняют по следующей схеме:

Угловой фитинг, необходимый для подсоединения трубы, направленной вверх, монтируют к отводу котла.
С помощью тройников и углов производят горизонтальный монтаж верхней линии: тройники устанавливают над батареей, углы – по бокам.
Завершающим этапом монтажа верхней горизонтали является установка тройников с патрубками на батарее, дополненной перекрывающим вентилем.
На нижней ветке производится присоединение отводящих концов к общей возвратной магистрали, на участке которой устанавливается нагнетающая насосная станция (циркуляционный насос).

Монтаж двухтрубной системы отопления в частном доме своими руками

Изготовление конструкции проходит в несколько этапов.

Расчет

Прежде чем приступать к монтажу необходимо построить чёткий план, для чего специалистами всегда проводится гидравлический расчёт. В ходе этого процесса достигаются следующие результаты:

выясняется кол-во приборов нагревания;
вычисляются размеры и количества окружных стояков;
определяются будущие потери.

Внимание! Расчёт производится в чётком соответствии со схемой отопления. Гидравлический расчёт даёт понимание действующих сопротивлений, даёт информацию о водных расходах и температуре каждых отдельных участков

Установка

Сначала, в отдельном проветриваемом помещении, монтируется отопительный котёл. Его расположение должно быть удалённым от стен, и к нему должен быть открыт доступ. Сами же стенки, а также полы в комнате отделать огнеупорным материалом.

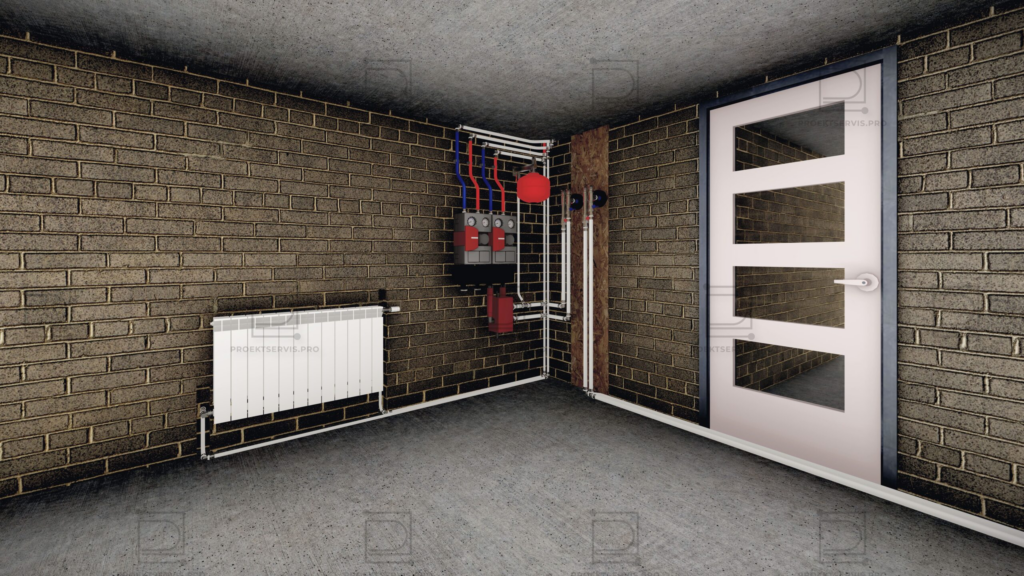

После этого нужно поставить насос, распределительный гидроколлектор, и измерительные приборы/счетчики у котла.
От котельной, прямиком через стены, проводится трубопровод к радиаторам.

Подключение

Финальный этап — это подключение радиаторов. Батареи монтируются на кронштейны, под окном. Кроме того, рекомендовано поставить термодатчики. С их помощью регулируются потоки воды, а также её температура.

Пробный пуск

Когда конструкционные элементы подсоединены, делается опрессовка. Пробный запуск котла возможен после оформления соответствующих документов, в присутствии специалистов-газовиков.

Выводы и полезное видео по теме

Увидеть, как на практике реализуется двухтрубная схема в 2-этажном доме, можно на этом видео:

Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:

А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:

Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.

Двухтрубная система отопления частного дома: схемы устройства + обзор преимуществ
