Нормы температурных режимов помещений
Выполнив вычисления параметров с такими константами, можно быть уверенным в достоверности искомого динамического или постоянного параметра системы.
Для помещений разнообразного назначения существуют эталонные стандарты температурных режимов жилых и нежилых помещений. Эти нормы закреплены в так называемых ГОСТах
Для системы отопления одним из таких глобальных параметров является температура помещения, которая должна быть постоянной в независимости от периода года и условий окружающей среды.
https://youtube.com/watch?v=xEsPtt2-YwE
А вот комнатная температура воздуха в зимний период обеспечивается системой отопления. Поэтому нам интересны диапазоны температур и их допуски отклонений для зимнего сезона.
В большинстве нормативных документов оговариваются следующие диапазоны температур, которые позволяют человеку комфортно находиться в комнате.
Для нежилых помещений офисного типа площадью до 100 м2:
- 22-24°С – оптимальная температура воздуха;
- 1°С – допустимое колебание.
Для помещений офисного типа площадью более 100 м2 температура составляет 21-23°С. Для нежилых помещений промышленного типа диапазоны температур сильно отличаются в зависимости от предназначения помещения и установленных норм охраны труда.
Комфортная температура помещения у каждого человека “своя”. Кто-то любит чтобы было очень тепло в комнате, кому-то комфортно когда в комнате прохладно – это всё достаточно индивидуально
Что же касаемо жилых помещений: квартир, частных домов, усадеб и т. д. существуют определённые диапазоны температуры, которые могут корректироваться в зависимости от пожеланий жильцов.
И всё же для конкретных помещений квартиры и дома имеем:
- 20-22°С – жилая, в том числе детская, комната, допуск ±2°С –
- 19-21°С – кухня, туалет, допуск ±2°С;
- 24-26°С – ванная, душевая, бассейн, допуск ±1°С;
- 16-18°С – коридоры, прихожие, лестничные клетки, кладовые, допуск 3°С
Монтаж
Строительство камина может быть проведено своими руками, но для этого понадобится правильно составить проектную документацию и точно рассчитать количество стройматериала. Также необходимо определить тип обустраиваемого нагревателя и его предполагаемые размеры.
Стандартные камины пристраиваются к кирпичным стенам, устанавливаются в их глубине или монтируются отдельно. Топку дровяного агрегата нежелательно размещать напротив стены с окнами. Если их теплоизоляция не находится на достаточном уровне, это приведет к сквознякам и потерям энергии.
Подготовка
Перед началом кладки необходимо вычислить площадь помещения, в котором пройдет монтаж. Объем топочного отверстия не должен превышать пятидесятой части размера комнаты. Глубина топливной камеры и высота каминного портала соотносятся между собой как 1 к 2. Избыточная емкость топки приведет к снижению теплоотдачи, а малые размеры спровоцируют задымление.
Габариты дымового канала зависят от размеров печи и должны быть меньше ее в 10-15 раз. Оптимальный диаметр трубы составляет 10 сантиметров при длине в 4-5 метров.
Материал
Изготовление своими руками каминов с воздушным отоплением для эффективного обогрева помещений предполагает выбор качественных материалов. Для монтажа понадобятся:
- целые печные кирпичи;
- заранее промытый крупный песок;
- глина для отделки очага;
- портландцемент для заливки фундамента;
- щебень среднего размера;
- два десятка арматурных стержней диаметром 8 мм и длиной 70 см;
- дымовая заслонка подходящего размера.
Фундамент
Все виды каминов, которые можно сложить в домашних условиях, подразумевают предварительную заливку фундамента, который строится отдельно от основания здания. Его ширина равна лицевому цокольному ряду с добавлением пяти сантиметров запаса.
Перед заливкой понадобится вырыть яму с габаритами на 10-15 сантиметров шире фундамента дома и глубиной в 60 см. После засыпки щебня на днище и его утрамбовки проводится измерение горизонтальности основания.
Изготовив опалубочный ящик без дна, его нужно обшить изнутри рубероидом, прочно разместить на основание и залить цементно-песчаным раствором. Выровняв верхушку фундамента, ее накрывают пленкой и оставляют до полного засыхания.
Кладка кирпича
Следующим пунктом устройства дровяной печи является укладка отдельных кирпичей ребром на раствор. Геометрические размеры будущего камина при этом контролируются с помощью угольника. Все диагонали должны держать равенство, углы – быть четко вертикальными, а ряды – лежать в горизонтальной плоскости.
Укладка сплошных слоев ведется с помощью мастерка или любого подходящего строительного инструмента. Деревянные рейки, ограничивающие размеры будущего камина, удаляются после сооружения нескольких рядов плотно уложенного кирпича. В третьем слое также закладывается пара штырей, на которые позже наденут каминную решетку. Толщина боковых выступов портала составляет полкирпича, причем кладутся они сразу начисто.
Внутреннее обустройство
Поскольку устройство камина исключает необходимость внутреннего оштукатуривания, стенки дровяной камеры и дымосборника обтираются изнутри и тщательно очищаются от выступившего раствора. Дымосборники и своды с криволинейными поверхностями выкладываются с постепенным напуском кирпичей до шести сантиметров. Портальные отверстия перекрываются кирпичными перемычками, которые устанавливаются в отдельном порядке.
В процессе кладки дымовой трубы своими руками необходимо контролировать ее вертикальность, перейдя на цементно-песчаную смесь, как только монтаж переместится на крышу. Чтобы обеспечить лучшее теплоотражение, каминные стенки изнутри размещаются под углом. Боковые части при этом разворачиваются наружу, а задняя немного наклоняется вперед. Дымовая камера устраивается над топкой с размещением дополнительного карниза. Его устройство не дает искрам и саже вылетать наружу и надежно защищает комнату от проникновения дыма.
Последовательность действий при устройстве воздушного отопления
Для устройства системы воздушного отопления цеха и прочих производственных помещений необходимо придерживаться следующей последовательности действий:
- Разработка проектного решения.
- Монтаж системы отопления.
- Проведение пусконаладочных работ и испытаний по воздуху и срабатыванию систем автоматики.
- Приемка в эксплуатацию.
- Эксплуатация.
Ниже рассмотрим более подробно каждый из этапов.
Проектирование системы воздушного отопления
Правильное расположение источников тепла по периметру позволит в одинаковом объёме отапливать помещения. Нажмите для увеличения.
Воздушное отопление цеха или склада необходимо монтировать в строгом соответствии с предварительно разработанным проектным решением.
Не следует заниматься выполнением всех необходимых расчетов и подбором оборудования самостоятельно, так как ошибки при проектировании и монтаже могут привести к нарушению работоспособности и появлению различных дефектов: повышенный уровень шума, дисбаланс подачи воздуха по помещениям, дисбаланс температуры.
Разработку проектного решения следует доверить специализированной организации, которая на основании представленных заказчиком технических условий (или технического задания) займется решением следующих технических задач и вопросов:
- Определение тепловых потерь в каждом помещении.
- Определение и подбор воздухонагревателя требуемой мощности с учетом величины тепловых потерь.
- Расчет количества нагретого воздуха с учетом мощности воздухонагревателя.
- Аэродинамический расчет системы, производимый для определения потерь напора и диаметра воздушных каналов.
После завершения проектных работ следует приступать к покупке оборудования, учитывая его функциональные возможности, качество, диапазон рабочих параметров и стоимость.
Монтаж системы воздушного отопления
Работы по монтажу системы воздушного отопления цеха можно выполнить самостоятельно (силами специалистов и работников предприятия) либо прибегнуть к услугам специализированной организации.
При самостоятельном монтаже системы необходимо учесть некоторые специфические особенности.
Перед началом монтажа не лишним будет удостовериться в комплектности необходимого оборудования и материалов.
Схема расположения системы воздушного отопления. Нажмите для увеличения.
На специализированных предприятиях, производящих вентиляционное оборудование, можно заказать воздуховоды, врезки, дроссельные заслонки и прочие стандартные изделия, применяемые при монтаже системы воздушного отопления производственных помещений.
Дополнительно понадобятся следующие материалы: саморезы, алюминиевый скотч, монтажная лента, гибкие утепленные воздуховоды с функцией шумоглушения.
При монтаже воздушного отопления необходимо предусмотреть утепление (тепловая изоляция) подающих воздуховодов.
Данная мера предназначена для исключения вероятности образования конденсата. При монтаже магистральных воздуховодов применяется оцинкованная сталь, поверх которой наклеивают фольгированный самоклеющийся утеплитель, толщиной от 3 мм до 5 мм.
Выбор жестких либо гибких воздуховодов или их комбинации зависит от типа определенного проектным решением воздухонагревателя. Соединение воздуховодов между собой осуществляется при помощи армированного алюминиевого скотча, металлических либо пластиковых хомутов.
Общий принцип монтажа воздушного отопления сводится к выполнению следующей последовательности действий:
- Проведение общестроительных подготовительных работ.
- Монтаж магистрального воздуховода.
- Монтаж отводящих воздуховодов (распределительных).
- Установка воздухонагревателя.
- Устройство тепловой изоляции подающих воздуховодов.
- Монтаж дополнительного оборудования (при необходимости) и отдельных элементов: рекуператоры, решетки и т.д.
Проведение пусконаладочных испытаний, приемка воздушного отопления в эксплуатацию
Воздушное отопление промышленного склада либо производственного цеха в обязательном порядке включает в себя системы автоматического регулирования и защиты.
Работу по проведению пусконаладочных испытаний по воздуху и срабатыванию автоматики лучше всего доверить специализированной организации (если в штате вашей компании отсутствуют специалисты данного профиля).
От качества проведения пусконаладочных испытаний будет зависеть надежность и эффективность работы всей системы воздушного отопления производственных помещений.
Обзор программ
Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.
Самой популярной является Excel.
Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.
- HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
- DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
- «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.
Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.
Гидравлический расчет системы отопления — пример расчета
В качестве примера рассмотрим двухтрубную гравитационную систему отопления.
Исходные данные для расчета:
- расчетная тепловая нагрузка системы – Qзд. = 133 кВт;
- параметры системы – tг = 75 0 С, tо = 60 0 С;
- расход теплоносителя (расчетный) – Vсо = 7,6 м 3 /ч;
- присоединение отопительной системы к котлам производится через гидравлический разделитель горизонтального типа;
- автоматика каждого из котлов в течение всего года поддерживает постоянную температуру теплоносителя на выходе – tг = 80 0 С;
- автоматический регулятор перепада давления устанавливается на вводе каждого распределителя;
- система отопления от распределителей смонтирована из металлопластиковых труб, а теплоснабжение распределителей производится посредством стальных труб (водогазопроводных).
Диаметры участков трубопроводов подобраны с использованием номограммы для заданной скорости теплоносителя 0,4-0,5 м/с.
На участке 1 установлен клапан dу 65. Его сопротивление согласно информации производителя составляет 800 Па.
На участке 1а установлен фильтр диаметром 65 мм и с пропускной способностью 55 м3/ч. Сопротивление этого элемента составит:
0,1 х (G/kv) х 2 = 0,1 х (7581/55) х 2 = 1900 Па.
Варианты двухтрубной отопительной системы
Сопротивление трехходового клапана dу = 40 мм и kv = 25 м3/ч составит 9200 Па.
Суммарные потери давления в системе снабжения теплом распределителей будут равняться 21514 Па или приблизительно 21,5 кПа.
Самодельная печь хорошо подойдет для обогрева дачного домика или подсобного помещения. Печка из газового баллона своими руками — смотрите инструкцию по изготовлению.
Как собрать пресс для топливных брикетов своими руками, вы узнаете в этой статье .
Аналогичным образом производится расчет остальных частей системы теплоснабжения распределителей. При расчете системы отопления от распределителя выбирается основное циркуляционное кольцо через наиболее нагруженное отопительное устройство. Гидравлический расчет производится с использованием 1-го направления.
Расчет воздушного отопления
Группа: Участники форума Сообщений: 102 Регистрация: 1.4.2015 Пользователь №: 263924
Рабочая зона это не все помещение. Раздача же полюбому сверху. посмотрите как там стелажи расположены. Если не дуть в рабочую зону +30 можно смело брать. А вообще если это не парковки и не пром, я стараюсь больше 10 градусов разницы между Твн и Тпр не делать.
И еще. Архив как то делал и у меня в ТЗ были ацкие требования к параметрам микроклимата. У вас не так?
Насчет рабочей зоны я понял. Просто как рассчитать перепад температуры от воздухораспределителя до рабочей зоны. Больше волнует расход воздуха для вентиляции.А по архиву требования прописаны в Приказе Министерства культуры РФ №19 t=17-19, влажность 50-55%
Сообщение отредактировал Rayzih – 6.9.2016, 11:33
Группа: Участники форума Сообщений: 8215 Регистрация: 9.4.2014 Пользователь №: 229939
Группа: Участники форума Сообщений: 102 Регистрация: 1.4.2015 Пользователь №: 263924
Группа: Участники форума Сообщений: 8215 Регистрация: 9.4.2014 Пользователь №: 229939
Группа: Участники форума Сообщений: 3153 Регистрация: 5.3.2009 Из: Газ-Ачака Пользователь №: 30120
Группа: Участники форума Сообщений: 8215 Регистрация: 9.4.2014 Пользователь №: 229939
7.28 В хранилищах, лекционных и читальных залах библиотек с фондом 200 тыс. единиц хранения и более, а также в хранилищах архивов следует предусматривать рециркуляцию воздуха.
Объем наружного воздуха надлежит определять расчетом. В помещениях хранилищ он не должен превышать 10 % общего объема подаваемого воздуха. В читальных и лекционных залах объем притока наружного воздуха должен быть не менее 20 м3/ч на одного человека.
7.29 Для хранилищ библиотек должны быть предусмотрены фильтрация наружного и рециркуляционного воздуха до предельно допустимой концентрации пыли и микроорганизмов в воздухе помещения, определенной технологическим заданием.
Объем удаляемого воздуха следует определять из расчета шестикратного обмена в 1 ч по большому хранилищу.
В библиотеках и архивах расчетную температуру воздуха следует принимать равной 18 °С. Кратность воздухообмена в 1 ч следует принимать 2, но не менее 20 м3/ч наружного воздуха на одно место. Относительная влажность воздуха в зданиях библиотек и архивов должна быть не более 55 %.
В чем разница расчетов на отопление и ГВС?
Расходы на горячее водоснабжение и отопление дома несколько отличаются. Если вас интересует не отопление, а ГВС, то расчет теплового насоса воздух-вода нужно производить исходя из того, когда используется больше воды. Ведь при отоплении дома вам нужно подогревать теплоноситель постоянно, а горячую воду вы потребляете не всегда.
Обычно пики расхода приходятся на утро и вечер, а в это время суток температура на улице отличается. Если к вечеру воздух прогревается за день, то утром он максимально холодный и успел остыть за ночь. Посчитайте, сколько горячей воды уходит у вас утром и вечером, сопоставьте эти цифры.
Еще один важный момент – температура входящей воды. Она тоже может колебаться в зависимости от погоды, особенно если трубы водопровода проложены неглубоко. Если их глубина залегания больше метра – этот момент можно опустить, колебания будут невелики.

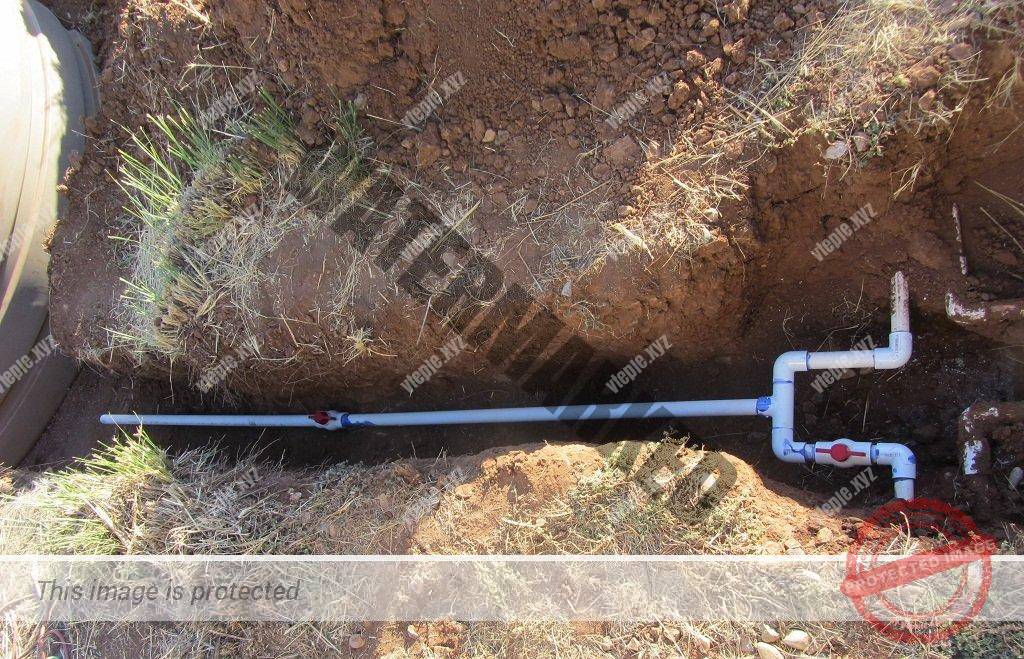

Температура воды в трубах водопровода зависит от его длины и глубины залегания.
Если использовать тепловой насос для отопления дома, его расход мощности на обогрев здания будет больше, чем на горячую воду. Хотя при общей калькуляции для точности расчетов стоит учитывать и его.
Четвертый этап
4.Рассчитывается количество вентрешеток и скорость воздуха в воздуховоде:
1)Задаемся количеством решеток и выбираем из каталога их размеры
2) Зная их количество и расход воздуха, рассчитываем количество воздуха для 1 решетки
3) Рассчитываем скорость выхода воздуха из воздухораспределителя за формулой V= q /S, где q- количество воздуха на одну решетку, а S- площадь воздухораспределителя. Обязательно необходимо ознакомится с нормативной скоростью вытока, и только после того как рассчитанная скорость будет меньше нормативной можно считать , что количество решеток подобрано правильно.
Достоинства и недостатки воды
Несомненным преимуществом воды является наивысшая теплоемкость среди других жидкостей. Для ее нагрева требуется значительное количество энергии, но при этом она позволяет передать немалое количество тепла при охлаждении. Как показывает расчет, при нагревании 1 л воды до температуры 95°С и ее охлаждении до 70°С выделится 25 ккал тепла (1 калория — количество теплоты, необходимой для нагрева 1 г воды на 1°С).
Утечка воды при разгерметизации системы отопления не окажет негативного влияния на здоровье и самочувствие. И для того, чтобы восстановить начальный объем теплоносителя в системе, достаточно долить недостающее количество воды в расширительный бак.
К недостаткам можно отнести замерзание воды. После запуска системы требуется постоянный контроль за ее бесперебойной работой. Если возникла необходимость отъезда на длительный срок или по каким-либо причинам приостановлена подача электроэнергии или газа, то придется произвести слив теплоносителя из системы отопления. В противном случае при низкой температуре, замерзая, вода расширится и произойдет разрыв системы.
Следующий недостаток — это способность вызывать коррозию во внутренних узлах системы отопления. Не подготовленная должным образом вода может содержать в своем составе повышенный уровень солей и минералов. При нагревании это способствует появлению осадков и нарастанию накипи стенках элементов. Все это приводит к уменьшению внутреннего объема системы и снижению теплоотдачи.
Чтобы избежать этого недостатка или свести его к минимуму, прибегают к очистке и смягчению воды, вводя в ее состав специальные присадки, либо применяют другие методы.
Кипячение — это самый простой и известный каждому способ. В процессе обработки значительная часть примесей отложится в виде накипи на дне емкости.
Используя химический способ, в воду добавляют определенное количество гашеной извести или кальцинированной соды, которые приведут к образованию осадка. После окончания химической реакции путем фильтрации воды устраняют выпавший осадок.
Меньшее количество примесей содержится в дождевой или талой воде, но для систем отопления наилучшим вариантом будет дистиллированная вода, в которой эти примеси вовсе отсутствуют.
Если нет желания заниматься недостатками, то следует задуматься об альтернативном решении.
Разновидности теплогенераторов на газу
В сравнении с дизельными, твердотопливными и универсальными теплогенераторами газовое оборудование для воздушного отопления пользуется наибольшей популярностью.
Устройства дифференцируют по габаритам и весу:
- мобильные — удобны в транспортировке;
- стационарные — устанавливаются в одном месте.
Мобильные модели теплогенераторов на газу пользуются меньшей популярностью, поскольку для их работы необходимы газовые баллоны, наполненные сжиженными смесями пропана с бутаном. Самый яркий представитель переносной греющей техники – тепловая пушка.
Чаще всего тепловые пушки применяют для разового повышения температуры на стройплощадках и в торговых комплексах. В быту используют в крайних случаях (отключение отопления в доме).
Стационарные модели газовых теплогенераторов могут быть:
- навесные — навешиваются на вмонтированные в стены кронштейны;
- напольные — устанавливаются на пол.
Настенные модели используются для обогрева небольших объектов, их мощность обычно не превышает 35 кВт. Напольное оборудование рекомендуется применять для отопления небольших площадей. В ряду напольных агрегатов есть модели, которые можно монтировать за пределами здания, т.е. на улице.
Чтобы перерабатывающее газ оборудование атмосферного типа работало постоянно, нужно обеспечить постоянную подачу воздуха в камеру сгорания
В зависимости от распределения нагретого кислорода и способу сжигания газа, оборудование делится на:
- горизонтальное;
- вертикальное.
Для комнат с высокими потолками используются вертикальные устройства, а с низкими потолками — горизонтальные.
Расход теплоты на вентиляцию
По своему назначению вентиляция подразделяется на общую, местную приточную и местную вытяжную.
Общая вентиляция производственных помещений осуществляется при подаче приточного воздуха, который поглощает вредные выделения в рабочей зоне, приобретая ее температуру и влажность, и удаляется с помощью вытяжной системы.
Местную приточную вентиляцию используют непосредственно на рабочих местах или в небольших помещениях.
Местная вытяжная вентиляция (местный отсос) должна быть предусмотрена при проектировании технологического оборудования для предотвращения загрязнения воздуха рабочей зоны.
Кроме вентиляции в производственных помещениях применяют кондиционирование воздуха, цель которого — поддержание постоянной температуры и влажности воздуха (в соответствии с санитарно-гигиеническими и технологическими требованиями) вне зависимости от изменения внешних атмосферных условий.
Системы вентиляции и кондиционирования воздуха характеризуются рядом общих показателей (табл. 22).
Расход теплоты на вентиляцию в значительно большей степени, чем расход теплоты на отопление, зависит от вида технологического процесса и интенсивности производства и определяется в соответствии с действующими строительными нормами и правилами и санитарными нормами.
Часовой расход теплоты на вентиляцию QI (МДж/ч) определяют либо по удельным вентиляционным тепловым характеристикам зданий (для вспомогательных помещений), либо по произво-
На предприятиях легкой промышленности применяются различные типы вентиляционных устройств, в том числе общеобменные, для местных отсосов, системы кондиционирования и др.
Удельная вентиляционная тепловая характеристика зависит от назначения помещений и составляет 0,42 — 0,84 • 10~3 МДж/(м3 • ч • К).
По производительности приточной вентиляции часовой расход теплоты на вентиляцию определяют по формуле
дительности действующих приточных вентиляционных установок (для производственных помещений).
По удельным характеристикам часовой расход теплоты определяют следующим образом:
В том случае, если вентиляционная установка предназначена для компенсации потерь воздуха при местных отсосах, при определении QI учитывают не температуру наружного воздуха для расчета вентиляции tHв, а температуру наружного воздуха для расчета отопления /н.
В системах кондиционирования расход теплоты рассчитывают в зависимости от схемы подачи воздуха.
Так, годовой расход теплоты в прямоточных кондиционерах, работающих с использованием наружного воздуха, определяют по формуле
Если кондиционер работает с рециркуляцией воздуха, то в формулу по определению Q£кон вместо температуры приточного
Годовой расход теплоты на вентиляцию QI (МДж/год) рассчитывают по уравнению
Что нужно для расчета
Так называемый тепловой расчет проводится в несколько этапов:
- Сначала необходимо определить тепловые потери самого здания. Обычно теплопотери рассчитываются для помещений, у которых есть хотя бы одна внешняя стена. Этот показатель поможет определить мощность отопительного котла и радиаторов.
- Затем определяется температурный режим. Здесь надо учитывать взаимосвязь трех позиций, а точнее, трех температур — котла, радиаторов и воздуха в помещении. Оптимальный вариант в той же последовательности — 75С-65С-20С. Он является основой европейского стандарта EN 442.
- С учетом теплопотерь помещения определяется мощность отопительных батарей.
- Следующий этап — гидравлический расчет. Именно он позволит точно определить все метрические характеристики элементов системы отопления — диаметр труб, фитингов, запорной арматуры и прочее. Плюс на основе расчета будет выбран расширительный бак и циркуляционный насос.
- Рассчитывается мощность отопительного котла.
- И последний этап — это определение общего объема отопительной системы. То есть, сколько теплоносителя понадобится, чтобы заполнить ее. Кстати, объем расширительного бачка тоже будет определяться исходя из этого показателя. Добавим, что объем отопления поможет узнать, хватит ли объема (количества литров) расширительного бака, который встроен в отопительный котел, или придется приобретать дополнительную емкость.
Кстати, по поводу тепловых потерь. Существуют определенные нормы, которые выставлены специалистами в качестве стандарта. Этот показатель, а, точнее, соотношение, определяет будущую эффективную работу всей отопительной системы в целом. Это соотношение равно — 50/150 Вт/м². То есть здесь используется соотношение мощности системы и отапливаемой площади помещения.
Виды воздушного отопления
По типу теплогенератора существует:
- газовое;
- на твёрдом топливе;
- работающее на электричестве воздушное отопление.
Использование газа имеет преимущество благодаря низкой стоимости топлива и возможности полной автоматизации системы. Однако не все частные дома в России газифицированы. В этом случае имеет смысл рассмотреть установку на участке газгольдера — хранилища газа, заполняемого один-два раза в год. Весомые первичные затраты позволят экономить на отоплении долгие годы.
Твердотопливный котёл позволит организовать более бюджетное отопление при его оборудовании.
А вот установка полностью электрифицированных систем воздушного отопления в частных домах в РФ затруднена небольшими выделяемыми на такие домовладения мощностями, которых часто недостаточно для работы электрических теплогенераторов.
К тому же это более затратно в эксплуатации, чем система на газе.
По варианту циркуляции воздуха выделяют:
Прямоточное
Это известная сотни лет схема обогрева, при которой нагрев воздуха производился в нижнем помещении постройки путём сжигания твёрдого топлива, далее по каналам в полах и стенах горячий воздух доходил до верха здания и выходил наружу через отверстия вверху.
Особенности
В этом случае в большей степени прогреваются стены и полы здания. Значительны теплопотери, так как весь объем нагретого воздуха выходит наружу.
Принципы работы
Движение воздуха происходит из-за того, что его нагретые массы естественным образом поднимаются вверх.
Как сделать
Изначально, согласно приводимым в интернете схемам, сжигание топлива в данной системе обогрева производилось непосредственно в помещении без использования какого-либо оборудования.
При этом температуры нагрева воздуха, очевидно, предполагали строительство здания только из негорючих материалов. Это самая простая схема воздушного обогрева, но реализуют её редко, так как она затратна, а параметры отопления слабо контролируемы.
Рециркуляционные системы
Эта схема предполагает не потерю нагретого воздуха, как в прямоточных системах, а его циркуляцию внутри здания, что значительно более экономично.
Использование таких систем стало возможно с началом обогрева природным газом. С этим более экологически чистым топливом и с помощью специального оборудования подавать нагретый воздух начали непосредственно в обогреваемые помещения.
Принцип работы
Воздух, которым обогревалось помещение, не выводится наружу, а через каналы вентиляции возвращается обратно к теплогенератору. Так он многократно циркулирует внутри здания, что экономически выгодно, но негигиенично. В помещениях скапливается СО2 и пыль. Есть два варианта подобных систем:
- естественной циркуляции (воздушные массы перемещаются в зависимости от своей температуры: тёплые вверх, холодные вниз, другое название — гравитационная);
- принудительной циркуляции с использованием приточно-вытяжной вентиляции.
Второй вариант создаёт более комфортную среду, позволяя равномернее прогреть помещения на разной высоте от пола. В целом полностью рециркуляционные системы более пригодны для обогрева нежилых помещений, так как они не обеспечивают чистого свежего воздуха внутри зданий.
Как сделать
Внизу здания устанавливается теплогенератор, к нему делается разводка воздуховодов во все помещения здания, на которых устанавливаются вентиляционные решётки под потолком. Тёплый воздух из них выходит в комнаты.
Другая система воздуховодов устанавливается под полом, в её вентиляционные решётки поступает более холодный воздух, который скапливается внизу под действием силы тяжести. По этим воздуховодам воздушные массы снова поступают к теплогенератору и начинается новый цикл. Наличие вентиляторов для принудительного перемещения воздуха помогает оптимизировать температурный режим.
С частичной рециркуляцией
Этот подвид наиболее пригоден для жилых домов. Часть нагретого воздуха циркулирует внутри здания, а часть заменяется на свежий воздух.
Особенности
В такой вариант отопления включают различное оборудование для полного контроля за климатом: датчики температуры и влажности, кондиционеры, увлажнители, осушители, вентиляторы.
Принцип работы
Основное отличие от рециркуляционных систем — наличие внешних воздухозаборов, а также выводящих воздух отверстий. Плюс, в схему встраивается дополнительное оборудование для контроля за перемещением воздуха и его характеристиками.
Как сделать
Это наиболее сложные системы, для проектирования которых имеет смысл приглашать профессионалов. Самостоятельно некоторые домовладельцы осуществляют частичный монтаж.
Внимание! Обязательно привлечение профильных специалистов при установке газового оборудования
