Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.
Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
Принцип действия печки-буржуйки
Буржуйка – примитивный вариант металлической дровяной печи. Работает такой прибор предельно просто: в топку закладывают дрова, они сгорают, корпус печи раскаляется и отдает тепло окружающему воздуху. Дымные газы удаляются через дымоход, а зола высыпается через колосниковую решетку в зольник, который следует периодически очищать.
Одно из главных преимуществ буржуйки – простота конструкции. Здесь нет строгих размеров, главное, чтобы корпус выдерживал нагрев, а дымоход работал исправно. Опытный мастер сделает такую печку буквально за пару-тройку часов. А сжигать в ней можно практически любое сухое дерево: и поленья, и опилки. На нашем сайте есть статья с подробным описанием процесса изготовления буржуйки своими руками.
Топят буржуйку и другими горючими материалами: соляркой, углем, торфом, бытовым мусором и т.п. При желании на такой печке можно вполне успешно готовить. Этот момент следует продумать еще до начала изготовления конструкции, чтобы сделать ровную варочную поверхность.
Буржуйка представляет собой топочную камеру из толстого металла с загрузочной дверцей, дымоходом, колосником и поддувалом. В качестве корпуса можно использовать старый газовый баллон
Но следует считаться и с недостатками такого отопительного решения. Для начала это высокая опасность ожогов и пожаров.
Для буржуйки нужно выбрать специальное место, отделанное огнестойкими материалами. Желательно, чтобы она стояла в стороне, где никто случайно не прикоснется к корпусу и не обожжется.
При желании верхнюю часть вертикальной буржуйки из старого газового баллона можно превратить в варочную поверхность скромных размеров
Весит такая металлическая конструкция немало, поэтому о какой-либо мобильности устройства речь не идет. Перемещать буржуйку для обогрева разных помещений будет затруднительно.
Такими печами обычно обогревают подсобные помещения, в которых отсутствует электроэнергия или там, где она подается с перебоями: гараж, сарай, мастерская и т.п.
Из двух газовых баллонов, соединенных перпендикулярно, можно сделать усовершенствованный вариант буржуйки, который позволяет сохранять больше тепла и получать высокую отдачу при сжигании топлива
Еще одна проблема – невысокий КПД, поскольку часть тепловой энергии при сгорании древесины буквально вылетает в дымоходную трубу. Существуют различные способы сохранить тепло и немного модифицировать буржуйку, чтобы она работала эффективнее.
Наконец, нужно позаботиться о хорошем вентилировании помещения, в котором установлена буржуйка, поскольку такой прибор в процессе работы сжигает большое количество кислорода.
Итак, буржуйка состоит из металлического корпуса, на роль которого обычно и “приглашают” старый газовый баллон. В корпусе необходимо сделать две дверцы: большую и маленькую. Первая служит для загрузки топлива, вторая нужна как поддувало, через которое с топочную камеру поступает воздух для обеспечения процесса горения и тяги.
Чертеж печки-буржуйки из газового баллона позволяет изготовить устройство с конкретными параметрами и рассчитанной мощностью, но такая точность не обязательна
Внизу, на некотором расстоянии от дна конструкции следует приварить колосниковую решетку. Ее можно сделать из толстой проволоки или просто взять лист толстого металла и прорезать в нем длинные щели. Расстояние между прутьями колосника должно быть таким, чтобы топочный материал не просыпался вниз, в зольник.
Если буржуйку будут топить только дровами, зазоры колосника делают большими, но когда предполагается использовать щепу, следует сделать решетку более частой.
Изогнутый металлический дымоход, установленный на буржуйку из газового баллона, позволяет удержать в помещении больше тепла и повысить КПД конструкции
Ящик для золы можно сварить из листового металла или взять готовую металлическую емкость подходящего размера и устойчивую к сильному нагреву. Некоторые предпочитают и вовсе обходиться без зольника, просто выгребают золу из нижнего отдела по мере необходимости, хотя это и не слишком удобно. Как правило, дымоход для буржуйки выводят вверх, чтобы обеспечить необходимую тягу.
Стандартную конструкцию печки из газового баллона можно доработать, увеличив производительность, превратив твердотопливный обогреватель в калорифер или варочную панель:
Галерея изображений
Фото из
Зафиксированный на корпусе
Крепление к баллону труб отопления
Агрегат для воздушного обогрева
Приспособления для подогрева пищи

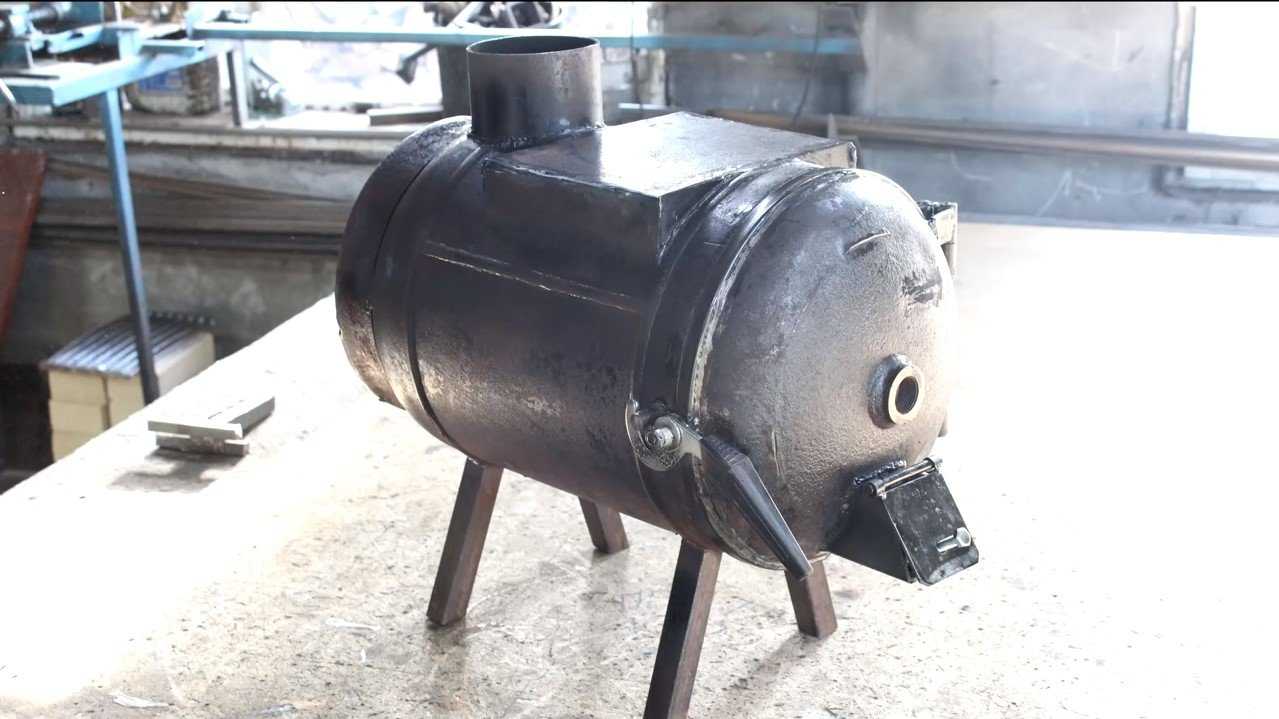

Буржуйка горизонтального типа
Горизонтальная буржуйка из баллона
- Другой вариант печки из баллона, который располагают горизонтально, тоже имеет свое преимущество — на ней можно устроить большую варочную панель, которая будет способна не только согреть чай, но и приготовить обед.
- Для того чтобы конструкция буржуйки стояла устойчиво, для нее варят из уголка надежную подставку, и после завершения работы закрепляют на ней готовую печку с помощью точечной сварки.
- Работу над баллоном начинают также с разметки, после чего вырезается квадратное отверстие для установки дверцы и круглое — для устройства дымоотводной трубы. С круглым отверстием, возможно, придется получаться, если нет резака. «Болгарка» здесь не помощница, поэтому вначале — высверливание дырок по окружности, потом – работа зубилом и молотком, и затем – окончательная доводка напильником.
- В дне будущей печи высверливаются отверстия, которые будут играть роль колосника, а под ним из листа металла приваривается короб, в который будет ссыпаться зола.
В роли колосника — ряды просверленных отверстий
Эта же камера будет поддувалом, поэтому на нее устанавливают регулируемую дверцу, чтобы можно было уменьшить или увеличить приток воздуха, для установления нужной тяги.
Дверцу можно изготовить самостоятельно …
Дверцу для этой печи можно изготовить самостоятельно, обварив вырезанную из баллона часть, а можно установить готовую чугунную деталь, которая уже имеет раму. Второй вариант установить будет проще, и она уже снабжена щеколдой для надежного закрытия топки.
… или приобрести в магазине готовую
- После установки дверцы, буржуйка закрепляется на подставке или к ней привариваются ножки нужной высоты.
- Затем приваривается патрубок, на который будет установлена дымоотводная труба. Она может выводиться также через стену или кровлю.
Источники
- https://otivent.com/burzhujka-iz-gazovogo-ballona-dlitelnogo-gorenija
- https://sovet-ingenera.com/otoplenie/pechi/burzhujka-iz-gazovogo-ballona-svoimi-rukami.html
- https://teplowood.ru/burzhujka-iz-gazovogo-ballona.html
- https://cotlix.com/kak-sdelat-burzhujku-dlitelnogo-goreniya-iz-gazovogo-balona
- https://probaltur.ru/radiatory/pech-iz-gazovogo-ballona-burzhujka-svoimi-rukami-pechka-iz-propanovogo-ballona-dlitelnogo-goreniya-chertezhi.html
- https://oboiman.ru/ingeneer/burzujka-iz-gazovogo-ballona-svoimi-rukami-instruktaz-po-izgotovleniu.html
Подготовка баллона
В начале всей работы нужно выполнить правильную обработку баллона для дальнейшего использования, особенно если это газовый баллон. Потому что, если газ был недавно, то могли остаться его частички и при резке металла из-за искры емкость может взорваться.
С этой целью, вначале необходимо сделать процедуру требующую время и внимания: открыть вентиль и высвободить излишки газа. С данной целью емкость лучше положить на ночь на улице или в помещении с высокой вентиляцией, а еще проще заполнить баллон до краев водой.
Далее емкость избавляют от конденсата в перевернутом виде, который тоже неприятно пахнет, а значит, и такие действия проводятся за пределами жилого помещения.
Промытая емкость становится безопасной и ее смело можно придавать обработке.
Как сделать своими руками?
Варианты изготовления:
Прямоугольная печь
Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.
Обычно, данная форма выбирается при надобности готовить на печи еду.
На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.
Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.
Из газового баллона
Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.
Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.
Инструкция:
- Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
- По линии распиливаем баллон на 2 части.
- Внизу привариваем решетку – поддувало.
- Устанавливаем решетку, свариваем обе части снова.
- Для вентиля делаем отверстие в радиусе 10 см.
- Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
- Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.
Для готовки на верхней части плиты конструкция немного иная:
- Срезается верхушка у баллона.
- Внутрь вставляются и привариваются прутья.
- Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
- Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
- Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
- Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
- Изготовьте дверцы.
- Сделайте обрамление отверстий из металлических полосок.
- Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.
При изготовлении печи из трубы заварите у нее дно, а также часть сверху:
- Внизу ко дну приварите 4 ножки.
- На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
- Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
- Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.
Работающая на отработке печь
Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.
Инструкция:
- Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
- Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
- Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
- Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
- Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
- Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
- Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
- Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
- Приварите к нижней плоскости 4 ножки.
- Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
- Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.
Буржуйка из газового баллона чертеж. Как сделать буржуйку из газового баллона
Печь буржуйка из газового баллона чертежи.
Буржуйка – самая простая и эффективная печь, используется для отопления небольших помещений, дач, гаражей, бытовок, теплиц, сараев. Особенность работы буржуйки в том, что она быстро отдаёт тепло и нагревает помещение, загрузили в топку дрова, разожгли огонь, и тепло сразу пошло, не нужно ждать пока печь сама прогреется и будет отдавать тепло как в обычных кирпичных печах.
Но когда в топке перегорают дрова, буржуйка быстро остывает, поэтому для поддержания постоянной температуры в помещении требуется по мере сгорания дров в буржуйке постоянно их подкидывать.
Конструкция буржуйки довольно проста, она состоит из металлической ёмкости с дверцей и дымохода. Сделать буржуйку можно из любой металлической ёмкости — бочки, широкой трубы, газового баллона, металлического короба.
Чтобы стенки топки со временем не прогорели под воздействием высокой температуры, толщина стенки ёмкости должна быть не менее 3 мм. Чтобы сделать печь буржуйку понадобится сварочный аппарат и болгарка.
Как сделать из баллона буржуйку.
Удобную компактную буржуйку можно сделать из обычного бытового газового баллона для пропана, толщина стенок баллона 3 мм.
Буржуйку можно сделать с вертикальным или горизонтальным расположением. Вертикально расположенная буржуйка будет занимать меньше места, но в горизонтальную, удобней загружать длинные поленья и её проще изготовить.
Буржуйка состоит из двух отделений, верхнего для дров и нижнего для сбора золы, отделения разделены между собой решёткой колосником, через который просеивается зола. Решётку можно сварить из арматуры, ширина ячеек около 3 см.
Для горизонтальной буржуйки достаточно одной общей дверцы расположенной в торце баллона, через которую будут загружаться дрова и затем выбираться зола.
Можно приварить снизу ящик для сбора золы.
Для оттока дыма используется дымоход, металлическая труба диаметром не менее 100 мм, которая приваривается к баллону на место где был вентиль.
Не рекомендуется делать дымоход прямым, иначе большая часть тепла будет просто уходить в трубу, а расход дров возрастёт в несколько раз.
Практичней изготовить дымоход с коленом, это позволит направить часть тепла в помещение, а не в трубу на улицу. Чтобы дымоход было удобней чистить от сажи рекомендуется сделать его разборным. Это позволит периодически чистить сажу, которая накапливается в дымоходе и ухудшает тягу.
Более подробно о том, как расчитать диаметр и длину дымохода, можно прочитать в статье — как сделать дымоход для буржуйки .
Как сделать буржуйку из газового баллона.
Перед тем как приступать к работе с баллоном, нужно обязательно убедиться, что в нем нет остатков газа и газолина. Для этого нужно открутить вентиль баллона и выпустить остатки газа, процедура может занять довольно продолжительное время.
Чтобы убедиться, в том, что газ вышел, нужно выходное отверстие на вентиле помазать водно мыльным раствором, если раствор не пузырится, значит, газ вышел из баллона.
Но даже когда газа в баллоне уже нет, в нём всё ещё присутствуют его остатки в виде жидкого газолина, который взрывоопасен. Удалить остатки газолина можно следующим способом. Можно зафиксировать баллон любым доступным способом, взять газовый ключ и открутить вентиль.
Если открутить вентиль не удаётся, его можно спилить пилкой по металлу. Но пилить нужно правильно, при работе пилой место пропила нужно постоянно поливать небольшой струёй воды, чтобы избежать появления случайной искры. Отпилив вентиль через получившееся отверстие нужно заполнить баллон полностью водой, после воду слить. Воду из баллона лучше слить подальше от дома, на свалке. Теперь баллон полностью готов к обработке болгаркой и сварочным аппаратом.
На баллоне размечаем мелом отверстия под дымоход, дверку для топки и под зольник. Болгаркой вырезаем отверстия, из вырезанных кусков делаем дверцы.
Для этого привариваем петли и задвижки, решётку колосник и дымоход.
При использовании буржуйки, как и любой другой печи нужно соблюдать правила безопасности. Металлические стенки буржуйки нагреваются до высокой температуры, поэтому нужно убрать все легковоспламеняющиеся предметы на безопасное расстояние от печки.
ВАЖНО!!! Ни в коем случае не закрывайте дымоход различными заслонками, даже когда огонь в печи уже не горит и угли перегорели. В печи могут остаться тлеющие угли, и если дымоход будет закрыт, то угарный газ будет поступать из печки прямо в помещение
Поскольку угарный газ не имеет запаха его присутствие в помещении трудно распознать, а последствия отравления газом могут быть крайне опасными для человека.
Экономичные и энергоэффективные печи для гаража на отработке
Подводя итоги
Для эффективного отопления таких строений, как гаражи, загородные дачи и теплицы, сложно подобрать более лучший вариант, чем самодельные печи, работающие на дровах. При сравнении с электричеством, процесс полного сжигания дров является самым дешевым, причем даже с одновременным учетом невысоких параметров КПД отопительных систем. При этом общие показатели эффективности печи можно серьезно увеличить при грамотной организации отвода продуктов сгорания и качественном отборе тепла.
В данном видео рассмотрена технология изготовления мобильной буржуйки
Последовательность действий при разборе газового баллона показана в следующем видео
Различные варианты печек-буржуек представлены в этом коротком видео:
Вывод
Конструкция Логинова позволяет минимизировать затраты топлива. Модель может быть доработана и усовершенствована, проста в изготовлении. Сделать самому печь буржуйку значительно дешевле, чем покупать готовую, при условии владения базовыми навыками работы с металлом. Схема Пьянкова ничем не хуже Логинова и чуть проще в изготовлении – никакой резьбы и трубок поддувала.
Для мастеров со стажем есть возможность превратить буржуйку в электрогенератор. Для этого потребуется элемент Пельтье. Он преобразует тепловую энергию в электричество. Интегрированные ТЭН нагреваются и вырабатывают 12 вольт постоянного тока с мощностью 60 ватт. Этого мало для полноценного обеспечения электричеством, но в условиях зимней рыбалки, армейских полигонов и дачных кооперативов без электрификации, очень пригодится.
Буржуйка Логинова более безопасна и эффективна в работе. Компактные размеры позволяют использовать её на любой площади, а небольшой вес – устанавливать даже на очень хлипких перекрытиях и лагах. Минус конструкции в сложной чистке – не каждый в состоянии поднимать и наклонять тяжелую металлическую печь. Один день работы, а в итоге собственное печное отопление с широким спектром применения.
