Простейший способ
Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.
Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных. Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал
Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой
Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.
Проверка работоспособности
Проверка работоспособности люминесцентной лампы может быть выполнена с помощью нескольких простых шагов:
1. Убедитесь, что лампа вставлена в правильное гнездо и надежно закреплена. Проверьте, что контакты лампы не повреждены и правильно соединены с гнездом.
2. Включите свет с помощью выключателя. Если лампа не загорается, проверьте электрическую цепь, а также убедитесь, что лампа подходит к рассчитанной для нее нагрузке.
3. Если лампа была в использовании в течение длительного времени и работает неравномерно, возможно, что ее катоды износились. В этом случае лучше заменить лампу на новую.
4. Проверьте состояние пускорегулирующих устройств. Если они повреждены, то они могут быть заменены вручную.
5. Если после всех предыдущих шагов лампа все еще не работает, возможно, поврежден балластный блок. В таком случае, лучше обратиться за помощью к специалисту.
Какое строение имеют источники светового потока
Дневное освещение является самым экономичным вариантом в плане освещения. При этом оно лучше всего подходит для глаз, благодаря чему служит отличной альтернативой всем существующим на сегодняшний день вариантам подсветки помещений.
Для создания дневного света сегодня используются различие виды люминесцентных ламп. Такие лампы могут классифицироваться по оттенку и яркости излучаемого света:
- теплый белый;
- холодный белый;
- желтоватый тон.
Дроссель
Но для повышения их безопасности во время работы принято использовать специальный прибор – дроссель. Им оснащены все лампы дневного света.
Что же представляет собой дроссель? Внешне дроссель имеет вид катушки индуктивности, у которой имеется специальный ферримагнитный сердечник. Это такая деталь, которая необходима для стабильной работы любой лампы при создании дневного света. По сути, дроссель входит в состав энергосберегающего источника света, установленного в светильнике. При его неисправности или падении работоспособности на концах лампы появляются почернения. В задачи данной детали входит контроль напряжения, создаваемого на выходных контактах энергосберегающего источника света.
Очень часто дроссель входит в состав люминесцентных ламп. Здесь, для того чтобы источник дневного света не погас, создается балласт. Он способен поддерживать в контактах осветительного прибора ток на требуемом уровне.
Такое строение и способ подключения играет важную роль в работоспособности лампы, используемой для создания дневного света в помещении. Поэтому если имеются неисправности, то в первую очередь нужно проверить дроссель. О том, как это сделать мы расскажем несколько ниже.
Проверка индикаторной отверткой
Чтобы в домашних условиях проверить на исправность лампочку, необязательно иметь под рукой мультиметр. Гораздо быстрее это сделать с помощью многофункциональной индикаторной отвёртки. Её отличие от обычного индикатора заключается в наличии батарейки-таблетки внутри корпуса. Работоспособность такой отвертки проверяется касанием пальцев её металлических контактов с торцов. При этом индикаторный светодиод внутри неё должен светиться.
Последовательность действий по проверке лампы накаливания следующая:
- В одну руку берут лампочку, касаясь резьбы (боковой контакт).
- В другую руку берут индикаторную отвёртку и металлическим стержнем касаются центрального контакта лампы, а большим пальцем – торца отвёртки. Таким образом, цепь замыкается через отвёртку, лампу и тело человека. Весь тест занимает всего пару секунд.
Как проверить с помощью мультиметра
Существует бесхитростный метод апробации светового диода с выводами, с применением мультиметра с опцией замера характеристик PNP и NPN — транзисторов.
Для того чтобы прозвонить ЛЕД по такому варианту, необходимо вставить его в проем «С» и «Е» разъема испытания транзисторов: в PNP — удлиненного выводом в «Е», укороченной — в «С». В гнездо для NPN, длинным концом в «С», а укороченным — в «E».
Работоспособный диод загорится, поскольку ИП подает на него 1.5 В, что хватает для слабенькой, но заметной засветки ЛЕД.
Еще один простой способ испытания — позвонка ЛЕД мультиметром, как стандартного диода:
- Перед тем как проверить светодиодную ленту на работоспособность, запускают мультиметр, чтобы проверить диод.
- Затем нужно прозванивать ЛЕД-диод, коснувшись его ножек зондами тестера.
- Рабочая диодная лента слегка засветится, а на панели мультиметра пользователь увидит число падения на PN-переходе, В .
Дополнительная информация! Такой метод не подходит для устройств с большим напряжением, но слабые и в том числе SMD-светодиоды и инфракрасный фонарь, возможно, испытать подобным нехитрым методом, в том числе, когда они прочно установлены на печатной плате.
Неисправности и способы их устранения
Первое, что нужно сделать, — проверить напряжение на контактах лампочки и стартера. Если его нет, меняем неисправные элементы на новые.
Однако зачастую с напряжением все в порядке, но лампа дневного света все равно не включается, или часто мерцает, или моргает, но не загорается. Ниже рассмотрим наиболее распространенные проблемы, ведущие к такой ситуации:
- Когда лампочка после включения не только не мерцает, но и не светится, речь, вероятно, идет о прерывании цепи. Чтобы обнаружить такой дефект, прозваниваем цепь с помощью мультиметра. Возможно, что проблема возникла из-за отсоединившегося проводника или поломанной вилки устройства.
- Если во время работы люминесцентной лампы отмечается недостаточно сильное свечение с одной из ее сторон (при этом слышно потрескивание), причина неисправности заключается в коротком замыкании. Для устранения проблемы подойдет два способа. В первом случае переворачиваем лампу так, чтобы рабочий и нерабочий концы поменялись местами в патронах. Если свечение не нормализовалось, меняем колбу. Второй вариант решения вопроса состоит в проверке целостности проводов и патронов.
- Еще один вариант поломки: лампы горят постепенно угасающим желтым светом. Тут не обойтись без замены лампочки, поскольку причина проблемы в разгерметизации колбы и проникновении в нее воздуха.
- Спустя какой-то период на лампочке появляется потемнение. В таком случае проверяем дроссель. Для этого снимаем показатели рабочего и пускового тока. Слишком высокий уровень указывает на необходимость замены дросселя.
- Если появление темных пятен сопряжено с проскакивающими электрическими разрядами, но свечение не исчезает, неисправность, скорее всего, кроется в стартере. Чтобы установить причину точнее, делаем замер рабочего тока. В случае повышенного уровня меняем стартер. Если ток в пределах нормы, несколько раз проворачиваем лампочку в патроне. Свечение должно восстановиться. Если нет — меняем лампу.
- При постепенном снижении интенсивности свечения проверяем рабочее напряжение. Ток выше нормы указывает на неисправность дросселя. Если в рамках допустимого — понадобится замена лампы, поскольку есть недостаток ртутного содержимого.
- Когда лампочка моргает после выключения, причин мерцания бывает несколько (как и после включения). Наиболее распространенная заключается в моргании из-за совместной работы лампы и переключателя с подсветкой. Энергия, идущая на подсветку, становится фактором включения лампочки, однако ее объема недостаточно, и потому светильник только мигает. Единственный выход — отказ от выключателя с подсветкой.
- Порой моргание идет вследствие воздействия электромагнитных волн. Проблема возникает, когда в непосредственной близости от лампы расположена электробытовая техника (телевизор, компьютер и т.д.). Также источником волн являются радиостанции, вышки сотовой связи, ЛЭП и другие подобные объекты. Проблема решается только устранением ее первопричины.
- Мерцание возникает из-за неисправной электропроводки в квартире (доме). Обычно лампа начинает мигать в сырую погоду. Необходимо менять проводку на новую.
- Недостаток напряжения в сети (нехватка 10 и больше процентов) — еще один фактор, приводящий к миганию светильника.
- Люминесцентные лампы не всегда включаются или моргают при слишком низкой температуре (ниже 5 градусов тепла).
Любой из перечисленных выше факторов способен привести к миганию люминесцентной лампочки. После нахождения неисправности ее необходимо обесточить до восстановления работоспособности. Следует помнить, что неправильная работа одного из элементов ведет к повреждению других звеньев системы.
Люминесцентная лампа – это подвид газоразрядных источников света, для их запуска необходим электрический импульс, который проходит через пары ртути. Когда газ разогревается, появляется ультрафиолетовое излучение, которое преобразуется в видимый свет с помощью люминофорного покрытия на внутренней части колбы.
Если с лампочкой все в порядке, то она светится сразу после запуска. В норме она может моргнуть 1 или 2 раза во время разжигания газа. Но, если мигает лампа дневного света (ЛДС) длительное время после включения или издает необычные звуки (гудение, потрескивание), то это свидетельствует о неисправности одного из элементов системы. В таком случае стоит провести диагностику, чтобы выявить причины некорректной работы устройства, и провести ремонт.
Классификация люминесцентных ламп
Люминесцентные лампы существуют в ограниченном варианте исполнения. По большему счёту существуют только два варианта, линейные и компактные. Есть ещё кольцевые и U-образные, но их зачастую относят к разновидностям линейных. Они обладают той же структурой, размером и формой стеклянной трубки.
Люминесцентные источники света разделяют на устройства общего освещения и специализированные приборы. Для общего освещения обычно используют устройства с мощностью от пятнадцати до восьмидесяти ват. При этом могут присутствовать дополнительные характеристики света и различного спектра освещения.
Они могут имитировать обычное освещение различного цвета и оттенка. Критериями разделения таких ламп является мощность, тип разряда, по типу излучения, за формой колбы и по способу распределения света.
Различные формы
Каждый из представленных вариантов обладает отдельными подгруппами, которые более точно характеризуют устройство. Например, мощность может быть 15 ват, такая лампа будет маломощной. При использовании прибора на 80 ват, лампа называется сверхмощной.
Излучение света разделяется на такие типы:
- Естественный свет.
- Излучение цветного спектра света.
- Специальные типы излучения для особых случаев и условий.

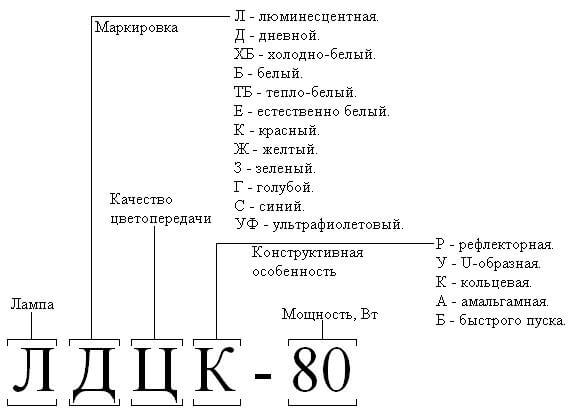

Маркировка производится с помощью буквенных обозначений. Начинается она с буквы Л, это показывает что устройство люминесцентное. Следующая буква показывает спектр излучаемого света, например, Д – естественное дневное освещение, Б – белый свет и прочие варианты, где буква соответствует первой букве используемого цвета освещения.
Если источник света выдаёт тёплый свет, тогда перед обозначением цвета будет буква Б, соответственно холодный обозначается буквой Х.
Маркировка для отечественной продукции
Также дополнительные обозначения осуществляют помощью следующих букв:
- Ц – улучшенное качество передачи света.
- ЦЦ – сверх качественная передача.
- Р – показывает что тип рефлекторный.
- Б – устройство быстрого или мгновенного старта.
В самом конце указывают обозначение из цифр, которое отображает мощность прибора в ватах.
Способы проверки светодиодов на исправность
Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.
Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.
Особенности источника света
Сегодня сложно встретить помещение, в котором бы не использовались люминесцентные лампы. Они покорили потребителей своей ценой и качественным свечением и стали отличной заменой морально устаревших ламп накаливания.
Люминесцентные лампы в офисе
При этом такие источники света способны создавать свечения различных типов. Все технические характеристики данной продукции указаны в маркировке, которая отражает:
- мощность лампы;
- диаметр ее трубки;
- цвет свечения.
Несмотря на столь обширное разнообразие, для люминесцентной лампы любого типа характерен один и тот же принцип работы. Поэтому, зная, каким образом функционирует данный тип лампы, можно проверить работоспособность каждого элемента электросхемы своими руками. Особенно, если сомнения вызывает именно стартер.
В отличие от своего предшественника, лампы накаливания, для люминесцентной продукции характерна более сложная конструкция. Внешне данный тип источника имеет вид стеклянной непрозрачной трубки или баллона, заполненного ртутными парами и инертным газом.
Строение люминесцентной лампочки
По краям баллона размещены электроды, имеющие вид подогреваемых спиралей. На них происходит подача напряжения, благодаря которой в парах ртути формируется электрический разряд, порождающее невидимое ультрафиолетовое излучение. Ультрафиолетовое излучение влияет на слой люминофора. Он нанесен на стекло изнутри ровным слоем. Благодаря ему такие лампы и образуют ровное свечение.
Такого рода лампы запускаются с помощью специального пускорегулирующего аппарата (ПРА). Это устройство может быть двух типов:
- электронным;
- электромагнитным.
В электромагнитном ПРА основным элементом является дроссель или балластное сопротивление. Дроссель имеет вид катушки с железным сердечником, которая последовательно подключена к лампе. Данный элемент обеспечивает стабильность разряда, а также ограничивает ток в осветительном приборе.
При включении дроссель ограничивает стартовый ток, пока катоды (электроды) разогреваются. После этого он создает повышенное напряжение, необходимое для зажигания лампы. Но кроме дросселя, у любой люминесцентной лампы есть еще один важный элемент – стартер тлеющего разряда. Именно стартер нужно проверить в первую очередь, если люминесцентный источник света перестал работать.
Проверка стартера
Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.
После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.
При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:
- конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
- лампа не должна быть сильно почерневшей;
- далее конденсатор можно проверить с помощью универсального тестера – мультиметра.
Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.
Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.
В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.
Причины неисправностей
Основная причина возникновения неисправностей люминесцентных ламп – сложность запуска. При пониженном напряжении осветительный прибор может вообще не гореть. Часто так же нарушаются контакты, рвутся электроды и соединения, ломается стартер или дроссель.
Светильники с дросселем
Дроссель предотвращает повышение тока, сглаживает колебания напряжения сети, создает импульс для запуска.
Самые частые повреждения этого элемента:
- обрыв провода намотки;
- замыкание обмоток или витков одной обмотки;
- выход из строя магнитопровода;
- пробой на корпус.
Легче всего определить разрыв провода. Требуется только индикаторная отвертка. Если она на входе светится, а на выходе нет, провод точно оборвался. При использовании мультиметра его щупами необходимо коснуться выводов. Признак обрыва – показание бесконечности.
При наличии двух изолированных обмоток изоляционный материал может повредиться или высохнуть, вызывая замыкание. Чтобы выявить эту неисправность, мультиметром проверяются обе обмотки. О замыкании свидетельствуют слишком маленькие цифры на приборе.
Сложнее всего выявить замыкание между витками. При их небольшом количестве тестер разницу не покажет.
Кроме того, необходимо знать исходное сопротивление:
- 55-60 Ом – для источника на 20 Вт;
- 24-30 Ом – для источника на 40 Вт;
- 15-20 Ом – для источника на 80 Вт.
На ферритах, из которых производятся магнитопроводы, в процессе эксплуатации меняются зазоры, образуются сколы и трещины, меняющие характеристики катушек индуктивности.
Для проверки функциональности магнитопровода подходит не каждый мультиметр. Проблему не удается решить, если неизвестна начальная индуктивность.
Чтобы определить пробой на корпус, нужно один щуп тестера поднести к выводу катушки, другой – к металлической части корпуса. При пробое сопротивление нулевое.
Светильники с ЭПРА
ЭПРА – не индуктивная катушка. Этот узел состоит из напаянных на плату электронных компонентов. Для определения неисправностей прозвона мультиметром недостаточно. Необходимо разобрать корпус и проверить каждый элемент схемы.
Первым прозванивается предохранитель. Если неисправен конденсатор, его нижняя часть вздувается
Важно внимательно осмотреть места пайки. Если одна из ножек повреждена, пропал контакт. Транзисторы и диоды тоже проверяются мультиметром
Транзисторы и диоды тоже проверяются мультиметром.
Отремонтировать своими руками ЭПРА можно при наличии навыков радиолюбителя.
Мигание лампы
Мигание может вызвать выход из строя лампочки. Она не ремонтируется, ее можно на некоторое время подключить без пускового устройства или заменить. На работу может влиять поломка провода в сети или скачок напряжения. Если виноват один из контактов подключения, достаточно найти его и восстановить. При температуре в помещении ниже +10оС, светильник не только мигает, но и вовсе не загорается.
Если мигает выключенный осветительный прибор, чаще всего нарушения вызывает выключатель с подсветкой, переводящий лампочку во внештатный режим работы.
Если при запуске наблюдается мерцание, но полного загорания нет, причин может быть несколько:
- проблемы со стартером;
- неисправность конденсатора;
- обрыв электродов в колбе;
- неисправность патрона или пускового устройства.
Случается, что при самостоятельном подключении осветительного прибора фаза присоединяется к источнику света, ноль — к выключателю. Для нормальной работы необходимо изменить схему в распределительной коробке.
Люминесцентные осветительные элементы мигают так же при слишком большом расстоянии от светильника до выключателя.
Точно определить причины неисправной работы может только электрик.
Проверка балласта ПРА мультиметром
Но чтобы точно убедиться в повреждении дросселя, все таки лучше воспользоваться мультиметром и провести замеры.
Повреждение дросселя может быть пяти видов:
обрыв
замыкание разных обмоток
замыкание витков в одной обмотке
неисправность магнитопровода
пробой на корпус
Обрыв
Какой-то из проводов, которым намотан дроссель может просто оборваться. Выявляется это легко.
Переводите мультиметр в режим измерения сопротивления и касаетесь щупами выводов дросселя. Если высвечиваются показания ”бесконечность” это и свидетельствует об обрыве.
При замерах только не касайтесь голых кончиков щупов руками. Иначе замерите сопротивление своего тела, а не дросселя.
Кстати, обрыв из всех видов поломок, выявить проще всего. Это можно сделать даже без мультиметра, с помощью обычной индикаторной отвертки.
Ничего выключать и разбирать не нужно, провода тоже не отсоединяются. Если индикатор светится во входной клемме ПРА:
а на выходе свечения нет:
то считайте что обрыв вы нашли.
Замыкание обмоток
Некоторые дросселя могут иметь не одну, а две обмотки. В нормальном режиме они должны быть изолированы между собой.
Но изоляция может высохнуть или нарушиться.
Чтобы узнать о замыкании, мультиметром проверьте выводы не одной, а разных обмоток. Если у вас высветятся непонятно малые цифры, то значит обмотки замкнуты.
Межвитковое замыкание
Если дроссель у вас постоянно грелся, то его лакированная изоляция проводов, могла высохнуть. И один или несколько близлежащих витков, просто спекутся между собой.
Найти такое повреждение очень трудно, даже при помощи мультиметра.
Нужно точно знать изначальные значения сопротивления обмотки, чтобы было с чем сравнивать. Если у вас замкнулись один или два витка, то разницу обычным тестером вы и не увидите.
Найти витковое замыкание можно при спекании достаточно большого количества проводников. Тогда разницу будет видно сразу.
Нормальный (не китайский дроссель), имеет примерно следующие сопротивления:
мощностью на 20Вт – сопротивление от 55 до 60 Ом
мощностью на 40Вт – сопротивление от 24 до 30 Ом
мощностью на 80Вт – сопротивление от 15 до 20 Ом
Магнитопровод
Сердечник дросселя выполнен из ферромагнитных материалов. А они (ферриты), довольно капризны сами по себе.
При эксплуатации, на поверхности запросто могут образоваться трещинки или сколы. Если такое произошло, значит у дросселя изменятся параметры катушек индуктивности.
Еще в сердечниках из-за механических нагрузок могут измениться специальные зазоры.
Проверить индуктивность дросселя можно не всеми мультиметрами. Большинство к сожалению, такой функции лишены.
Однако опять же, чтобы понять проблему, вам нужно знать первоначальные значения данной индуктивности.

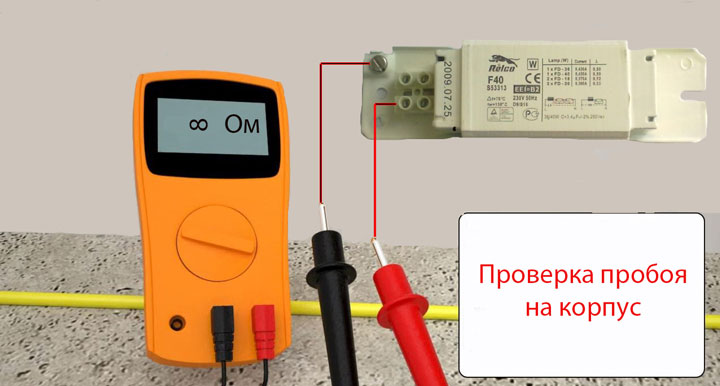

Пробой на корпус
О неисправности катушки может свидетельствовать ее нулевое сопротивление относительно корпуса. Здесь ничего сложного в проверке нет.
Один щуп мультиметра подносите к металлическим частям корпуса, а другим касаетесь к выводам катушки дросселя.
Проверять можно и в режиме прозвонки цепи. Если звукового сигнала не будет, значит пробоя нет.
