Особенности применения трехфазных розеток

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
  3. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.

Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.

Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Советы опытных электромонтажников

Для того, чтобы правильно выполнить монтаж трехфазной 4-х контактной розетки, необходимо следовать требованиям отраженных в ПУЭ и ПТЭЭП, а также помнить о советах, которые могут дать, опытные специалисты в этой области знаний и умений. Вот некоторые из них:

  1. Не начинайте работы по монтажу даже простых устройств, не изучив схему электроснабжения объекта.
  2. При выполнении монтажа, пользуйтесь исправным и поверенным инструментом.
  3. Перед началом работы обесточьте электроустановку и вывесите предупреждающий или запрещающий плакат.
  4. При невозможности отключения действующей электрической установки, работы выполняйте в специальных средствах защиты, а лучше – вызовите специалистов, которые смогут безопасно выполнить требуемые операции.
  5. Используйте качественные материалы и изделия, приобретая их у проверенных поставщиков и организаций.
  1. Подключение выключателя с подсветкой (схемы)
  2. Как подключить трехклавишный выключатель с розеткой и без нее
  3. Как правильно подключить проходной выключатель двухклавишный (схема)
  4. Подключение ТВ кабеля к розетке
  5. Как подключить проходной диммер с проходным выключателем (схема)

Возможности трехфазной розетки

Трехфазная розетка предоставляет пользователю несколько преимуществ по сравнению с обычной однофазной розеткой. Она используется для подключения бытовой техники, требующей большего электрического потребления, а также для промышленного оборудования.

Преимущества трехфазной розетки:

Высокая мощность: трехфазная розетка предоставляет значительно большую электрическую мощность, чем однофазная. Это позволяет подключать технику с большим энергопотреблением, такую как электроплиты, электрочайники, кондиционеры и другие устройства, которые требуют мощного подключения.
Стабильность и надежность: трехфазная система предлагает более равномерное распределение нагрузки по фазам, что обеспечивает более стабильную работу электроприборов и снижает риск перегрузки сети

Это особенно важно для промышленного оборудования, которое работает в течение длительных периодов времени и требует постоянной подачи энергии.
Удобство использования: трехфазная розетка позволяет подключать несколько электроприборов одновременно, распределяя нагрузку между фазами. Это удобно для домашнего использования, когда нужно включить несколько приборов в одной комнате или на кухне, не перегружая систему.

Применение трехфазной розетки:

Трехфазная розетка находит широкое применение в различных сферах деятельности:

  1. Промышленность: трехфазная система обеспечивает стабильную и надежную подачу электроэнергии промышленному оборудованию. Она используется для питания моторов больших мощностей, электронасосов, компрессоров и других промышленных устройств.
  2. Строительство: трехфазная розетка позволяет подключать строительные инструменты и оборудование, такие как буры, шлифовальные машины, сварочные аппараты и т. д. Это ускоряет рабочий процесс и обеспечивает эффективную работу на строительной площадке.
  3. Бытовое использование: трехфазная розетка может быть использована в домашних условиях для подключения крупной бытовой техники, такой как стиральные машины, посудомоечные машины, электроплиты и т. д. Она также может быть установлена в гаражах или мастерских для подключения электроинструментов и оборудования.

Особенности трехфазной розетки:

Трехфазная розетка имеет свои особенности, которые следует учитывать при ее использовании:

Необходимость в специальной проводке: трехфазная розетка требует специальной трехпроводной или четырехпроводной проводки, что может потребовать дополнительных работ при установке.
Высокая мощность: трехфазная розетка предоставляет высокую электрическую мощность, поэтому при подключении энергоемких устройств необходимо учитывать требования к электрической нагрузке и брать во внимание возможность перегрузки сети.
Специализированный разъем: трехфазная розетка имеет особый разъем, который отличается от стандартных однофазных розеток. Для подключения приборов требуется специальный трехфазный штепсель или адаптер.. Трехфазная розетка является удобным и эффективным способом подключения бытовой техники, оборудования и инструментов, требующих большой электрической мощности

Она предоставляет пользователю высокую стабильность, надежность и удобство использования

Трехфазная розетка является удобным и эффективным способом подключения бытовой техники, оборудования и инструментов, требующих большой электрической мощности. Она предоставляет пользователю высокую стабильность, надежность и удобство использования.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив .

На самом деле все довольно просто. Допустим, что правый контакт розетки — ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины

При подключении нужно обращать внимание и на цвет изоляции проводов

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта. Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс). О том как выполнить шлейфом поговорим в следующей статье.

Похожие материалы на сайте:

Полезные советы по эксплуатации трехфазной розетки

1. Проверьте электрическую нагрузку перед подключением

Перед подключением устройств к трехфазной розетке, убедитесь, что общая сумма мощности этих устройств не превышает предельного значения, указанного на розетке или в электрической панели. Превышение допустимой нагрузки может привести к перегреву и возгоранию проводки.

2. Используйте специальные адаптеры только в случае необходимости

Стандартные розетки имеют одну фазу и могут использоваться с большинством электрических приборов. Поэтому при подключении обычных приборов нет необходимости использовать специальные адаптеры для трехфазной розетки. Однако, если у вас есть приборы, которые требуют трехфазное питание, используйте специальные адаптеры, предназначенные для этой цели.

3. Правильно подключайте устройства

При подключении устройств к трехфазной розетке, обратите внимание на правильное подключение проводов. Основные правила подключения трехфазной розетки следующие:

  • Розетка должна быть подключена к заземлению;
  • Провода фаз должны быть подключены к соответствующим контактам в розетке: фаза 1 — к контакту L1, фаза 2 — к контакту L2 и фаза 3 — к контакту L3;
  • Нейтральный провод должен быть подключен к соответствующему контакту N;
  • Если розетка оборудована контактами для заземления, подключите заземляющий провод.

4. Будьте аккуратны при работе с трехфазной розеткой

При работе с трехфазной розеткой всегда проводите манипуляции с осторожностью, для предотвращения возможных травм или повреждений. Никогда не вставляйте пальцы или металлические предметы в розетку, когда она подключена к сети

5. Регулярно проверяйте состояние розетки и проводки

Периодически проводите визуальный осмотр трехфазной розетки и проводки, чтобы выявить неисправности или повреждения. Если вы заметили что-то необычное, например, трещины или оголенные провода, немедленно обратитесь к электрику для проверки и ремонта.

6. Не перегружайте трехфазную розетку

Не используйте трехфазную розетку для подключения слишком большого количества электрических приборов. Это может привести к перегрузке цепи и повышенному риску возгорания или повреждения компонентов системы.

Проверка электрического прибора

Перед тем, как подключать устройство, советуем убедиться в его исправности – для этого, нужно замерять полное сопротивление на контактах вилки. Провод каждой обмотки должен показывать одинаковое значение активного сопротивления.

Рабочий ноль и каждые отдельные фазы, а точнее их соединение должно равняться одному и тому же показателю, о котором мы упомянули раньше.

В итоге, необходимо также замерять показатель последовательного подключения на фазных контактах. Он должен равняться удвоенной величине предыдущего показателя. В таком случае, прибор полностью исправен и готов к работе.

Типы

Силовые розетки и вилки на 380 В для бытовых приборов выбираются в соответствии с требованиями норм безопасности. Для правильного выбора необходимо знать их типы, преимущества и недостатки.

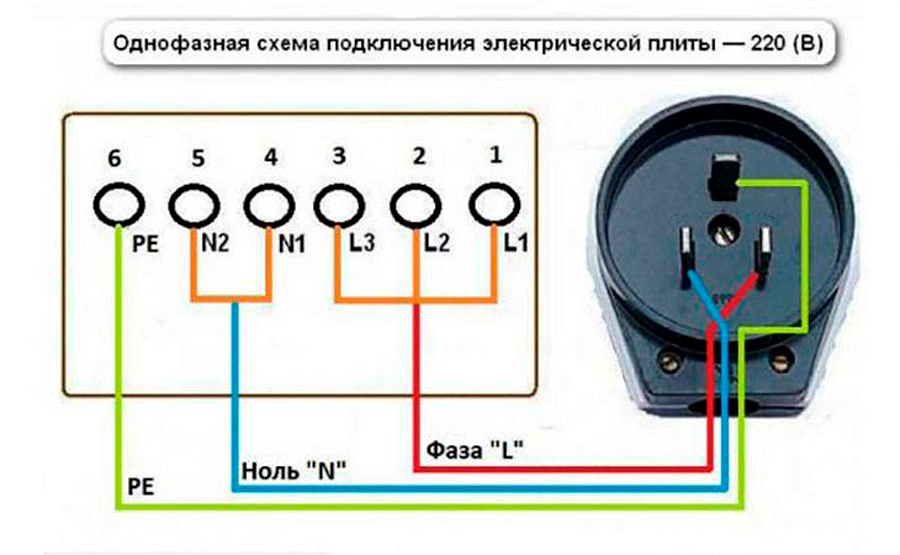

Силовые разъемы РШ-ВШ

Штепсельный соединитель РШ-ВШ является трехфазным силовым разъемом. Его применяют для подключения бытовых и промышленных потребителей. Штепсельные соединения для сети напряжением до 380 В рассчитаны на номинальные токи 25 А и 30 А. Зажимы для подключения жил кабеля применяются винтовые, они обеспечивают надежный контакт. Корпус из карболита обладает достаточной прочностью.

Контакты могут быть цилиндрическими, плоскими или комбинированными. Пружинные зажимы повышают надежность электрических соединений. Гнезда розетки могут снабжаться специальными пробками для защиты от детей. Штепсельный разъем следует приобретать в паре, части которой должны подходить друг к другу.

Силовые разъемы РШ-ВШ стоят около 100 руб., что значительно дешевле по сравнению с аналогами. Недостатком является черный цвет, который может не соответствовать дизайну помещения. Устройство обычно применяют в подсобных помещениях, но оно также надежно работает на кухне, если его использовать для подачи напряжения на плиту.

Силовые розетки ССИ-125

Аббревиатура розетки расшифровывается таким образом – силовой соединитель ИЭК стационарный для номинального тока 32 А и с пятью полюсами для трех фаз, нейтрали и земли.

Модель предназначена для работы под напряжением до 380 В, степень защиты которой составляет IP44 (может эксплуатироваться во влажной среде).


Силовая розетка ССИ-125

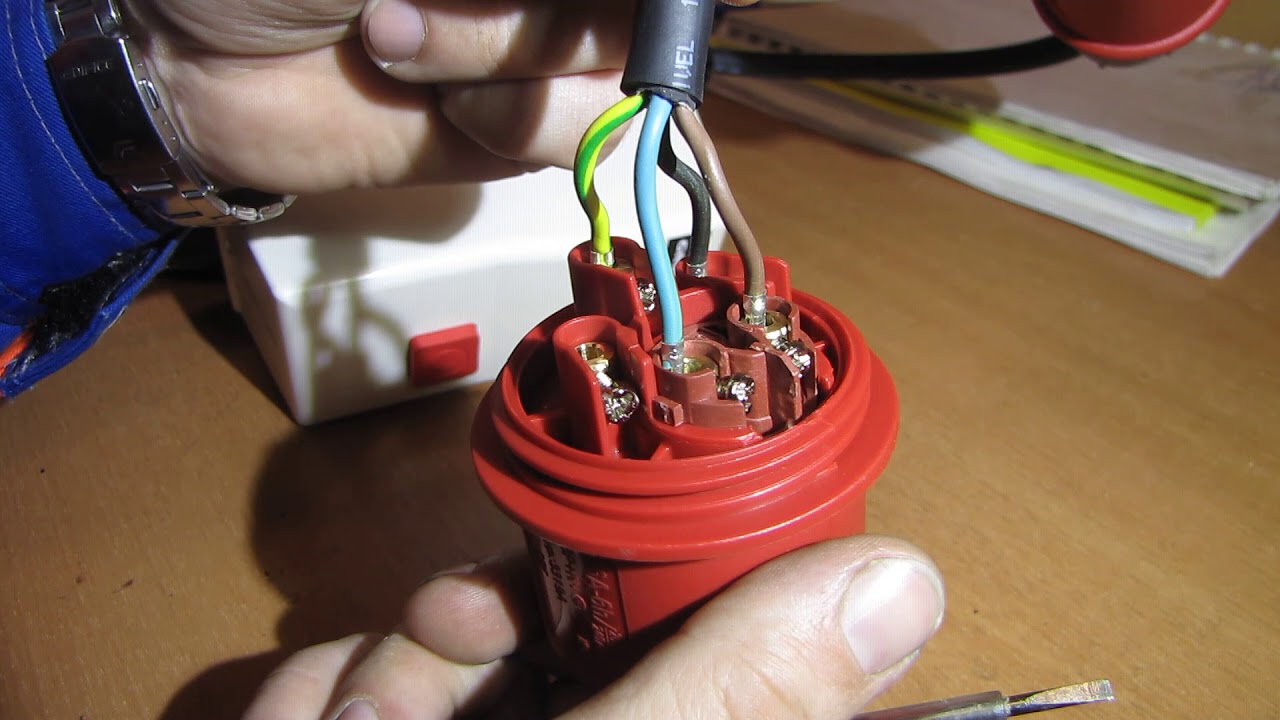

Розетка крепится к стене на дюбели. Ее применяют для подключения любой нагрузки на 3 фазы: электродвигателей станков и насосов, тепловых пушек и котлов, электрических печей и других. Мощность устройств может достигать 63 А и 125 А. Клеммы отделяются от внешней среды сальником. Крепление каждой жилы производится одним прижимным винтом. Способ не очень надежный, так как при затягивании винт оставляет насечку, и со временем жила может обломиться. Винтовое соединение с окольцеванием провода и с прижимной пластиной в других типах розеток является более надежным. При подключении многопроволочных жил необходим наконечник.

Шаг 3: Подключение мультиметра

Чтобы проверить трехфазную розетку с помощью мультиметра, следуйте этим шагам:

Включите мультиметр и установите его в режим измерения напряжения переменного тока (ACV).
Выберите диапазон измерения напряжения, который соответствует значению напряжения в сети.
Соедините красный провод мультиметра с фазовым контактом розетки.
Подключите черный провод мультиметра к заземляющему контакту розетки или к корпусу заземления.
Если мультиметр имеет возможность измерять напряжение между фазами, подключите второй красный провод мультиметра к фазовому контакту другой фазы.
Внимательно обратите внимание на полярность: красный провод мультиметра должен быть подключен к фазовому контакту, а черный провод – к заземляющему контакту.
Убедитесь, что провода надежно подключены и нет ослабленных соединений, чтобы избежать возможных коротких замыканий или повреждений при работе с электрическими цепями.

После правильного подключения мультиметра можно переходить к следующему шагу — измерению напряжения в трехфазной розетке.

Устройство и схема трехфазной розетки

Основная особенность монтажа заключается в том, что подсоединение трехфазного питания осуществляется через три фазы, а также нейтральный контакт. Большинство потребителей электроэнергии — однофазные, поэтому их нагрузка распределяется равномерно по каждой фазе. Чтобы обеспечить подключение трехфазного устройства, в помещении обязательно должна быть реализована отдельная группа. На рисунке изображена схема подключения оборудования в здании с 380-вольтной сетью.

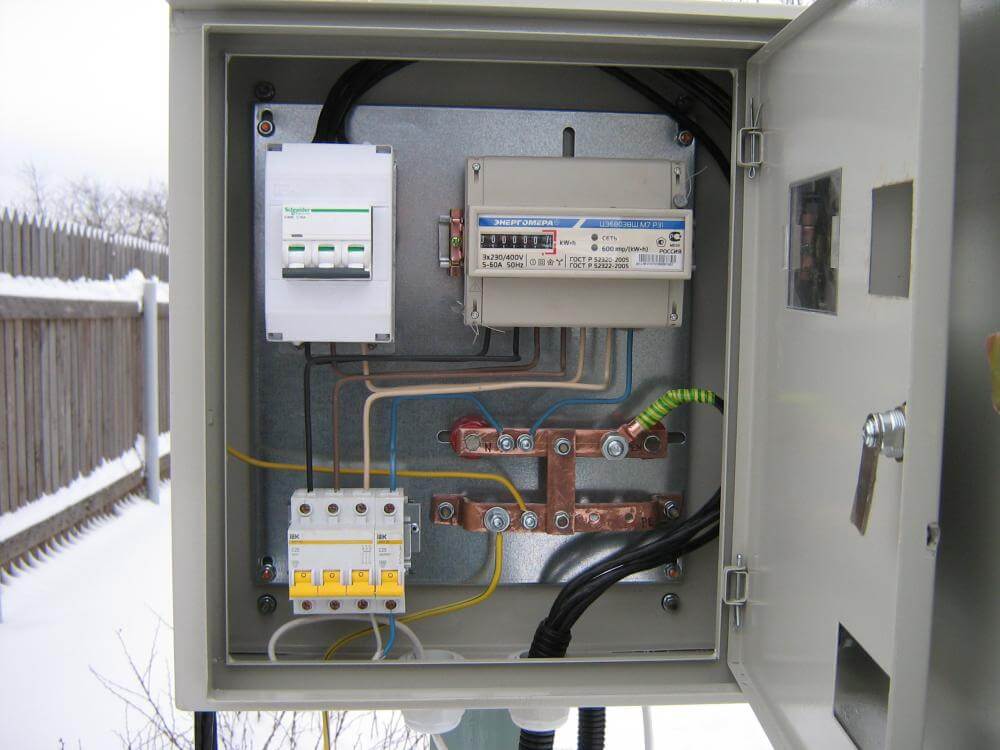

Пример трехфазной электросхемы в доме с сетью 380 вольт

На входе расположен трехполюсный автомат, рассчитанный на 40 ампер. К нему подключается три фазы — провода в черной, красной и серой оболочках. На правой части схемы располагается счетчик. Нулевой провод выполнен в синем цвете и сразу идет на прибор учета, а с выхода подается на шину N и разводится по группам. Электросхема включает в себя две группы электророзеток и одну освещения, причем каждая из них установлена на единственной фазе.

Трехфазная электроцепь выведена на отдельной линии. В соответствии с простейшей схемой подключения соединение контактов осуществляется через собственное автоматическое оборудование, а затем выводится непосредственно на розетки. В них через специальные вилки можно установить нагрузку на 3 фазы.

Мощность самой розетки, а также автоматического оборудования зависит от силы электрических приборов. Первые могут работать в условиях высоких токов, а вторые — нет, поскольку используются для защиты электросети.

Особенности устройства

В зависимости от вида розетка может иметь разный дизайн, но такие изделия всегда оснащаются не менее чем четырьмя контактами. Три из них относятся к категории фазных, а четвертый — заземление.

Основные элементы конструкции:

  • основание устройства;
  • сам механизм электророзетки;
  • защитная крышка приспособления;
  • уплотнительное колечко, оснащенное внутренним отверстием на 2 см.

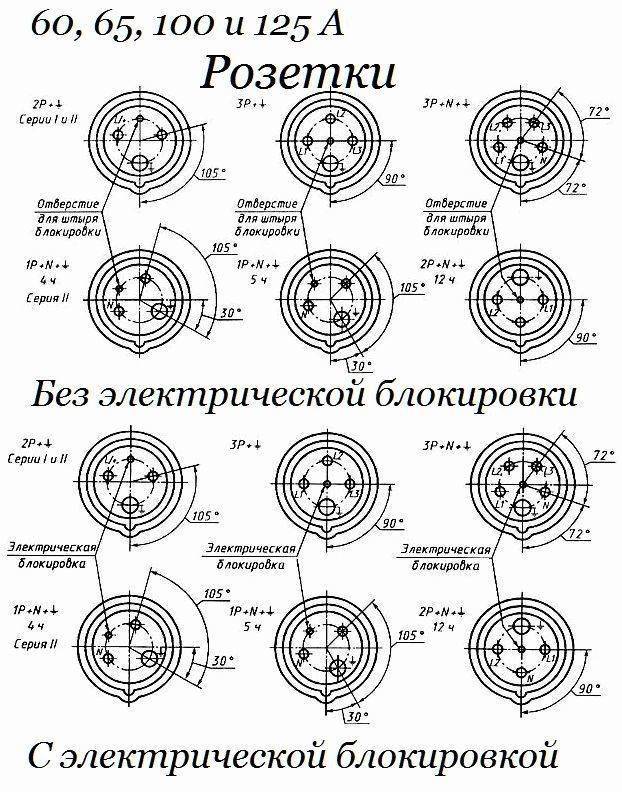

Выбор необходимого числа разъемов на электророзетке производится с учетом рекомендаций:

  1. Если соединение выполняется по треугольной схеме, то потребуется устройство на 4 контакта. Три из них будет фаза, а четвертый — заземление.
  2. При использовании схемы типа звезда понадобится пять контактов. Три будут фазными, один — нулевой и еще — защитный нулевой.
  3. Устройства с 7 разъемами применяются в случаях, когда требуется эффективно защититься от поражения напряжением. В них три контакта будут фазными, три — нулевыми и один — защитный ноль. Каждая фаза должна иметь собственное устройство защитного отключения.

Четырехконтактные разъемы применяются только в электросхемах подключения типа треугольник. Устройства с пятью контактами могут использоваться и в треугольных электросхемах, и в «звездах». Подача питания будет осуществляться на конкретные клеммы. Затем через электророзетку можно подключать различные электрические приборы и оборудование. Кабели, которые идут на трехфазный разъем, должны обладать диаметром не меньше 2,5 мм2.

Если нагрузка в сети слишком высокая, то диаметр проводников для подключения трехфазной розетки может составить до 6 мм2.

Разновидности

Все устройства делятся на несколько классов по следующим параметрам:

  1. Метод монтажа. Открытые электророзетки устанавливаются для внешних электросетей и размещаются непосредственно на стене. Устройства могут применяться в фасадной либо внутренней части зданий. Накладная фурнитура используется в помещениях с повышенной влажностью. Если электросеть скрытая, обычно применяются закрытые устройства, они утапливаются в стену, их монтаж более трудоемкий за счет необходимости сделать углубление.
  2. Возможность устойчивости устройства к воздействию различных внешних факторов, этот параметр обозначается символами IP и цифрами. Первая определяет величину защиты от попадания внутрь розетки сторонних частиц — если 0, то защита отсутствует, 6 — максимальная защищенность. Следующая цифра обозначает влагозащиту — если 0, то устройство не защищено, 8 — может использовать под водой. Тип IP44 считается наиболее распространенным в плане защищенности, поскольку позволяет защитить розетку от проникновения воды и грязи внутрь.
  3. Назначение. Устройство может не иметь заземления и предназначаться для подключения к электрооборудованию без соответствующего контакта. Если розетка оборудована контактным элементом, то подсоединение производится посредством специальных выходов и боковых разъемов. В продаже можно найти устройства, с защитными пластмассовыми шторами, которые открываются только при направлении в них штырей от вилки. Существуют электророзетки, оборудованные специальными выталкивателями штырей, устройствами защитного отключения или таймерами.

Виды и схемы подключения

Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.

Цвета расключения жил силового кабеля

Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:

  • РЕ (заземляющий провод) – желто-зеленого цвета;
  • N (нулевой рабочий провод) – голубого цвета;
  • L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).

При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:

TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.

При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.

Рекомендации электрика

Следует придерживаться основных правил при работе:

  • на высоте 2,5 м укладывают горизонтальные переходы от распределительной коробки до розеток или выключателя;
  • заведение жил проводится только вертикально или горизонтально;
  • места соединений должны находиться только в монтажных коробках;
  • для подземной прокладки кабеля нужно применять только целостный кусок с прочной броневой лентой;
  • самой большой ошибкой является монтаж выключателя в разрыв ноля;
  • разводку электропроводов запрещено производить возле поверхности из дерева, но, если это неизбежно, тогда используется изолирующий шланг или прокладка из асбеста и стали толщиной 0,2 – 0,5 мм.
