Как отрегулировать датчик движения для освещения

Базовые параметры датчика движения

Помимо изменяемых параметров у каждого датчика движения существует базовый набор, строго заданный производителем, это:

  • Ширина охвата.
  • Дальность действия.
  • Мощность применяемого светильника.
  • Способ установки.

Рассмотрим их особенности более подробно.

Ширина охвата

Современные датчики на движение различаются по углу обзора в широких пределах – от прямого угла до полного круга. Чтобы знать, как правильно настроить его в конкретных условиях, следует прибегнуть к следующим рекомендациям производителя:

  • Для общего охвата и расположения на столбе — 3600 по горизонтальной плоскости.
  • С той же целью, но на стене — 1800.
  • В бытовых условиях достаточно модели с углом по вертикали порядка 200.
  • На объектах повышенного контроля и в целях охраны применяются детекторы с шириной охвата в вертикальной плоскости около 1800.

Дальнобойность

Характеристика прибора указывается в метрах и определяет, на каком расстоянии от сенсора должен располагаться движущийся объект для его инициации. Для помещения его значение минимально — от 2 до 5–6 м, для улицы — до нескольких десятков метров. При этом чем дальше зона покрытия, тем выше вероятность ложных срабатываний, так как требуется весьма чувствительный детектор.

Мощность светильника

Датчик движения, как любой электротехнический прибор, способен пропускать тон заданного номинала. Поэтому подключение к нему ограничивается по суммарной мощности. Например, если прибор рассчитан на 100 Вт, к нему можно подсоединить не более двух ламп по 50 Вт или четырех по 25 Вт и так далее.

Способ монтажа

По способу установки и месту применения датчики движения имеют следующие модификации:

  • Корпусные. Выпускаются в стандартном виде и оснащаются специальным кронштейном для закрепления на стенке, столбе, потолочной поверхности или иной конструкции.
  • Встраиваемые. Изготавливаются в миниатюрной форме с возможностью скрытного монтажа в незаметных местах.

Кроме того, некоторые модели детекторов идут в едином корпусе со светильником. Это весьма удобно в небольших помещениях или общественных местах, когда раздельная установка детектора и лампочки не целесообразна, трудозатратна или не безопасна.

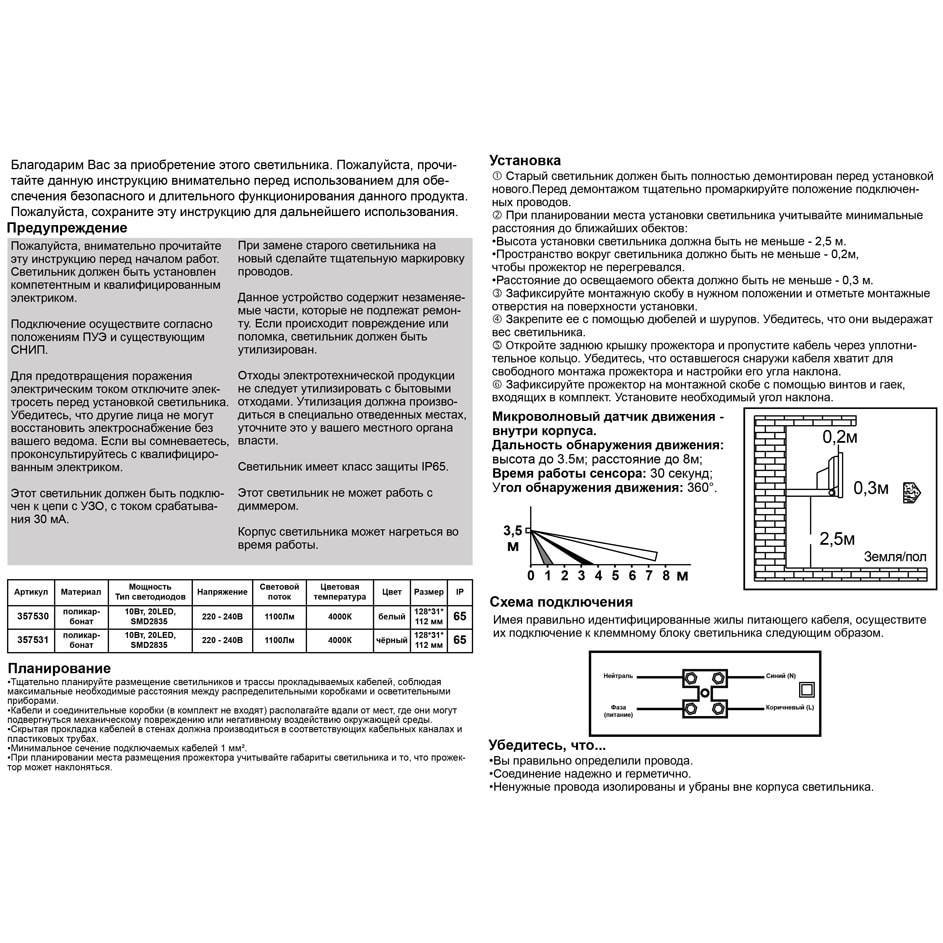

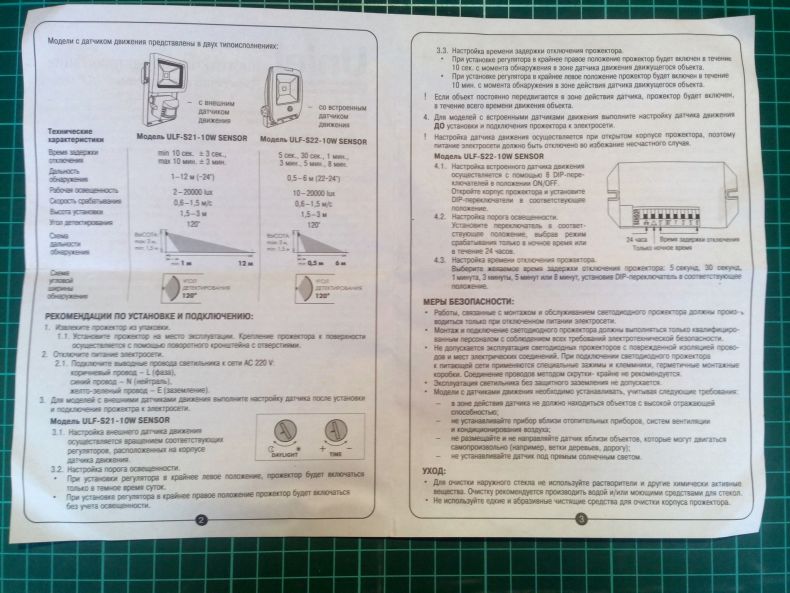

Поэтапное выполнение работ

Прожектор может располагаться в доступной зоне, однако, чаще всего для обеспечения безопасности такие осветительные приборы устанавливают на достаточной высоте. Поэтому рекомендуется все подключения выполнить до того, как устройство будет монтироваться на кронштейн.

Основные действия:

  1. Демонтаж крепления клеммной коробки;
  2. Закладка кабеля питания в сальник с последующим подключением к клеммнику;
  3. Закрывается крышка короба;
  4. Прожектор закрепляется на кронштейн;
  5. Производится установка всей конструкции на участок, где планируется эксплуатация осветительного прибора.

Процесс подключения к электросети

Подключение прожектора к сети предполагает необходимость создания безопасных условий работы. Для этого должна отсутствовать фаза на подключаемом кабеле. Конструкция герметично закрывается после того, как было выполнено соединение всех элементов схемы

Важно правильно подключить трехжильный провод, для чего можно руководствоваться общепринятой расцветкой
: «ноль» – голубой или черный провод; «земля» – практически всегда желто-зеленый; «фаза» – красный или коричневый цвет провода

Установка прожектора и подключение к сети 220 В производится с помощью автоматического выключателя. Достаточный уровень безопасности сможет обеспечить автомат, характеризующийся таким параметром, как ток защиты, который превосходит значение мощности источника света в несколько раз.

Предисловие

Выбрав сразу прожектор с датчиком движения, не придется потом ломать голову как экономить электроэнергию, какие устройства управления работой осветительного прибора выбрать и как их подключать к уже имеющейся питающей сети. В конструкции такого “умного” светильника уже все предусмотрено и подсоединено, его надо только закрепить в выбранном месте и настроить.

Типовые схемы коммутации

Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.

Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.

Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

Схема включения датчика движения с выключателем

Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.

Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.

Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).

Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.

Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.

Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.

По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.

Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

Схема подключения нескольких датчиков

Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.

Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

Схема с пускателем или контактором

Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.

В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.

Какие правила нужно соблюсти при установке датчиков света

Установка датчиков света не требует каких-либо специальных согласований с надзорными органами, в частности, с пожарным надзором. Но есть одно обязательное требование, которое необходимо учитывать при установке – горизонтальное расстояние от извещателей пожарной сигнализации до электросветильников должно быть не менее 0,5 метров. Это требование следует из п. 13.3.6 N СП 5.13130.2009.

Инженерные сети, на которые устанавливаются датчики света, являются общим имуществом МКД (ст. 36 ЖК РФ). Ответственность за содержание общего имущества несут УО, ТСЖ или ЖСК. (ч. ч. 2.1, 2.2 ст. 161 ЖК РФ). Поэтому ставить датчики света без разрешения управляющей организации нельзя.

Чтобы работать на кабельных линиях электроснабжения необходимо иметь соответствующий допуск, а для этого – проходить периодическое обучение в Ростехнадзоре. Так требуют п. 3.4.59 Правил технической эксплуатации электроустановок потребителей, утверждённые приказом Минэнерго РФ от 13.01.2003 N 6.

Датчик движения дд 024

Эти датчики движения применяются для экономии электроэнергии на освещение. Их основная задача – автоматическое включение или отключение электроприборов в определённый период времени, при изменении уровня освещённости либо при движении в поле действия прибора. Коммутация датчика осуществляется за счёт встроенного электромеханического реле.

Внешний вид ДД024

Датчик движения ДД 024 применяют для управления освещением жилых, офисных или складских помещений. Использование этих приборов позволит снизить нагрузку на энергосистему здания, уменьшить расход электроэнергии и повысить ресурс работы осветительных ламп.

Устройство и принцип работы ДД 024

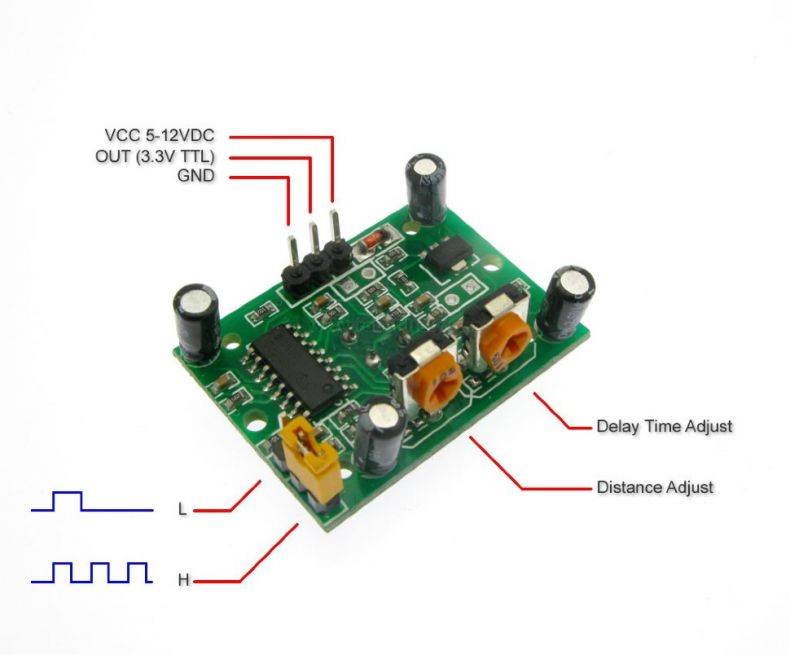

Основным элементом прибора является собственно сам инфракрасный датчик движения, работающий под управлением контроллера, который принимает и анализирует информацию о движении и уровне освещённости и выдаёт команду на размыкание контактов в электромеханическое реле.

Принцип работы этого устройства основывается на чувствительности датчика. В момент появления в зоне действия ИК-поля прибора движущегося объекта на микрочип поступает информация об этом, контроллер анализирует информацию об уровне освещения. После этого он выдаёт команду о размыкании контактов и включении подключённых источников света, это в том случае, если уровень освещения ниже заданного параметра, или остаётся в режиме ожидания, если освещение соответствует запрограммированным параметрам.

Это необходимо для того, чтобы автоматика не срабатывала в светлое время суток. Достаточно удобная функция прибора.

Эксплуатационные и технические параметры ДД 024

Для подключения и эксплуатации датчиков движения требуется знание большого количества технических параметров устройства. Тем не менее, основными характеристиками датчика движения, которые используются для подключения, являются:

  • параметры электросети, для ДД024 это 220В, с частотой в 50Гц;
  • таймер задержки, для ДД024 этот параметр регулируемый, от 10 до 720 секунд, фактически это время работы источника света после прекращения движения в чувствительной зоне прибора;
  • светочувствительность – регулируемый параметр, показывает уровень освещённости, при котором срабатывает устройство, для модели 024 это диапазон – от 5 до 1000 Люкс;
  • зона действия ИК-поля – в радиусе 6-ти метров;
  • скорость срабатывания – 0,5-1,5 м/сек., этот параметр отвечает за скорость движения объекта в зоне действия прибора;
  • коммутируемый ток – 1100Вт;
  • угол обзора, вертикального – 120° (180° – у модели ДД 024В), горизонтального – 360°.

Стоит отметить, что выходная мощность для ламп накаливания и для энергосберегающих будет различна. В первом случае она будет равна 1100Вт, в то время как для сберегающих – всего 600Вт.

Внешне прибор представляет собой диск из поликарбоната светлого цвета с полупрозрачным куполом в обрешётке по центру. Диаметр диска – 118 мм, высота основания – 60 мм. Крепёж производится к потолку обычными саморезами.

Важно! Датчик движения инфракрасный ДД 024 является устройством потолочного крепления, при его монтаже не нужно забывать, что ИК-полю могут мешать различные предметы, в зоне действия создающие тень. Учитывайте это при монтаже

Монтаж ДД 024

Установка и подключение датчиков требует понимания принципа их работы и знания основ электротехники, в остальном сам процесс установки и подключения не представляет особой сложности. Тем не менее, ввиду их расположения и особенностей устройства, стоит озаботиться вызовом квалифицированного электрика, ранее работавшего с такими системами автоматизации. Установка производится на высоту 2-4 метра от пола, на потолок помещения. Место выбирается так, чтобы в зоне работы устройства не было перемещающихся или движущихся деталей или предметов, создающих тень.

Датчик нельзя устанавливать, если в рабочую зону попадают:

  • вентиляторы различного типа или противовесы, любые постоянно движущиеся предметы и детали машин и механизмов;
  • кондиционеры и обогреватели, вызывающие колебания температуры;
  • растения и свободно висящие провода;
  • устройства, создающие электромагнитное поле.

Монтаж датчика максимально облегчён. Для этого достаточно снять защитную верхнюю крышку прибора, провернув её по часовой стрелке. После чего размечаем на потолке отверстия под крепёж, используя корпус как шаблон. После проделывания отверстий и забивания дюбелей датчик фиксируется на потолке. После чего он подключается к электросети здания.

Базовые настройки

За таковые принимаются характеристики, определённые на производственной стадии. Ими выступают:

  • Ширина охвата линзы.
  • Дальность действия.
  • Мощность используемого источника света.
  • Способ монтажа.

Ниже приведены соответствующие особенности.

Ширина охвата

XXI век изобилует датчиками движения, «захватывающими» пространство в районах от 90 до 360 градусов. Под конкретные условия размещения сенсоров имеются следующие рекомендации:

  • Общий охват территории, подкрепляемый расположением прибора на столбе — все 360 градусов по горизонтальной плоскости.
  • Аналогично предыдущему пункту, но на стене — 180.
  • Внутри дома — 20 с вертикальным углом обзора.
  • Производственные, военные и прочие важные установки — 180 по вертикальной плоскости.

Дальность действия

Значения подобного фактора определяются в метрах. Указываемые цифры распространяются на максимальную дистанцию от прибора, по мере приближения к которому должен срабатывать датчик.

Внутри домашней обстановки допустимым минимумом считаются 2 метра, в то время как «слежка» снаружи предусматривает десятки аналогичных единиц. Чем «дальше» выставлен параметр, тем больше будет происходить «ложных тревог» (особенно если дело касается более чувствительной аппаратуры).

Мощность источника света

Каждая модель обязана пропускать ток определённого номинала, поэтому всё зависит от максимальной мощности прибора. Например, «охранник» на 100 ватт подстраховывается двумя лампами по 50 ватт или четырьмя по 25.

Способ монтажа

На этот счёт выделяются два варианта предметов:

  • Корпусные — снабжаются планкой для закрепления на многочисленных поверхностях (стена, столб, потолок, и так далее).
  • Встраиваемые — отличаются компактными размерами для скрытой установки.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

  1. Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
  2. Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
  3. К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения.       К выводу PE подключаем наш заземляющий проводник.
  • Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
    1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
    2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
  • Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

  1. Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
  2. Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

  • Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.

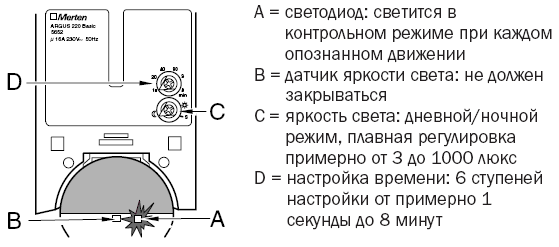

  • Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.
