Как подключить датчик движения к прожектору

Как работает инфракрасное устройство?

Инфракрасный прибор контроля движения ещё иначе называют пассивным. Если сравнить грубо, то можно ассоциировать его с термометром. Он срабатывает, когда в зону его действия попадает источник тепла.

Но для работы такого устройства понадобятся ещё дополнительные настройки. Например, вы установили такое инфракрасное устройство, и настроили его на появление взрослого человека. Если в помещение войдёт ребёнок, датчик может не сработать. Температура тела у всех одинаковая, а вот количество тепла, которые изучают взрослый человек и ребёнок, разные. Выставить в этом случае прибор на самый минимум тоже не выход из ситуации, он тогда начнёт реагировать на любую вбегающую в помещение кошку или собаку. В этом и заключается недостаток инфракрасных моделей – им потребуется тщательная ручная настройка. Ещё один минус этого датчика в том, что он ложно срабатывает на приборы обогрева, работающие в помещении.

Но такой датчик обладает и рядом преимуществ:

Подробнее об инфракрасном датчике в этом видео:

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Способ подключения и настройка датчика

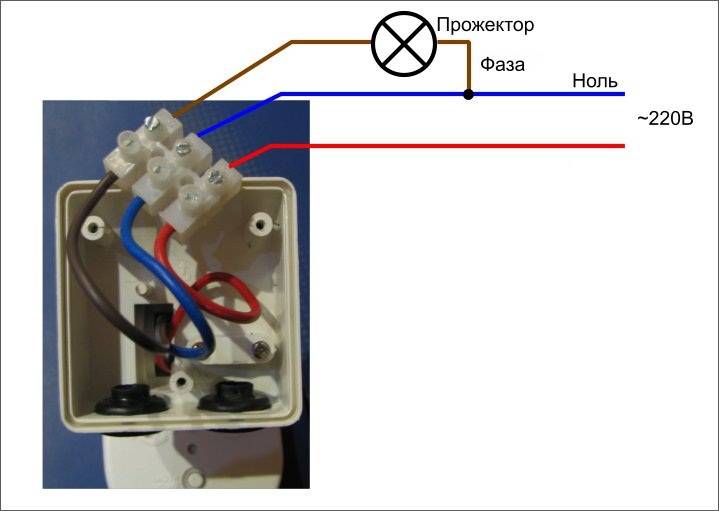

Перед подсоединением прожектора следует внимательно изучить сеть, начав с осмотра проводов. После открывания клеммной коробки там можно увидеть три провода:

• фазу (будет подходить к датчику движения, затем к самому светильнику через клеммник);
• ноль (подключается к светильнику и датчику);
• заземление (пойдет к корпусу прожектора через клеммник).

Таким образом, фазный контур проходит через сенсор. Когда прибор сработает на движение, произойдет замыкание контакта, электричество направится по фазе к прожектору. Все это работает в автоматическом режиме. Порядок подключения подобного прожектора не отличается от такового в отношении иных светильников. При замене старой лампы также особых различий нет. Единственное расхождение — такой прожектор можно использовать без выключателя, который будет нужен только для полного отключения прибора. Весь свет загорается автоматически.

Настройка датчика выполняется после процедуры подсоединения проводов

Важно установить элементы сенсоров в правильное поле – туда, где в пространстве будет происходить движение. При настройке прибора надо учесть расстояние действия и угол отклонения по вертикали и горизонтали

Если расстояние будет выставлено неправильно, прожектор не включится, то же касается угла

Проще говоря, объект должен попасть в трехмерное поле, только тогда свет загорится. Как узнать два важнейших показателя? Они указываются в инструкции к прожектору с датчиком

Если расстояние будет выставлено неправильно, прожектор не включится, то же касается угла. Проще говоря, объект должен попасть в трехмерное поле, только тогда свет загорится. Как узнать два важнейших показателя? Они указываются в инструкции к прожектору с датчиком.

Также надо настроить время, в течение которого включится свет. Обычно оно составляет от 1 до 10 секунд. Если конструкцией предусмотрена функция подключения прожектора в темноте, он будет зажигаться, как только стемнеет до определенной степени.

Цена светильников с датчиками, реагирующими на движение, высока. Потому надо сразу определить, оправдана ли покупка. Для непостоянного пользования лучше купить менее дорогие изделия, работающие от обычного выключателя. И все-таки современные прожекторы остаются востребованными из-за долговечности службы и комфорта в использовании.

Данного типа лампы выполняют те же функции, что и аналогичные им устройства без детекторов перемещения — они освещают необходимую территорию. Гораздо более удобно, когда установлен прожектор с датчиком движения для улицы. Это здорово экономит затраты на электроэнергию, так как прожектор не горит постоянно, включаясь лишь тогда, когда кто-то появляется в зоне действия датчика движения.

Кроме того, настройка светочувствительности позволяет ему не включаться в светлое время суток. LED прожектор с датчиком движения рекомендован для уличного освещения, так как дает самый четкий и яркий свет на необходимой территории. Может стать незаменимым помощником, если владелец делает ремонт на территории и пришлось задержаться до темноты. Оснащенный датчиком движения прожектор избавит владельцев от множества хлопот.

Прожектор светодиодный с датчиком движения

Датчик движения: что это и каков принцип его работы

Датчик движения (ДД) представляет собой специальный вид сигнализатора, фиксирующий движение объектов. Его основное назначение – это контроль окружающей среды и автоматический запуск заложенного алгоритма действий при фиксации перемещения в радиусе его охвата.

Существует несколько видов классификаций данного типа приборов. По месту нахождения:

• внутри объекта;
• по периферии;
• по периметру улицы.

По алгоритму действий:

• реакция на движение объектов, на контролируемой территории;
• сообщение о нарушении целостности стекол, балконных конструкций;
• сигнализирование о вторжении через крышу.

По типу сенсора;

• ультразвук;
• микроволны;
• инфракрасные импульсы.

Также возможно комбинирование нескольких типов в одном приборе.

В основе принципа работы датчика лежит реакция на движение или изменение теплового поля, с последующим замыканием силовой цепочки. После этого реализуется один из заложенных алгоритмов. То есть при срабатывании прибора будет подаваться свет, включаться сигнализация или происходить открытие автоматических ворот. Проводные датчики работают от электрической сети, беспроводные – от аккумуляторных батареек.

Данный тип приборов часто применяется для регулировки работы осветительных приборов, подсветки бассейнов, охраны периметра и отдельно стоящих объектов, запуска фонтанов.

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

• От сети, напряжением 220 V.

• От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

• Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.

• Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
• Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.

• Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.

• Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Виды прожекторов с датчиком движения

Осветительные приборы, предназначенные для уличной установки, делятся на следующие виды:

1. прибор, работающий на лампах накаливания;
2. приспособление на экономичных люминесцентных лампах;
3. прожектор с ртутными элементами;
4. галогенный прожектор;
5. фонарь со светодиодным источником света;
6. прожектор на солнечных батареях с датчиком движения.

Прожекторы разных форм

Принцип работы всех перечисленных вариантов знаком, остается узнать, где и как используется устройство, работающее от солнечной батареи.

Данный тип способен исправно работать в любых климатических условиях. Это качество и является его главной особенностью. Фонари на солнечной батарее подключаются в труднодоступных районах, где протянуть электрическое освещение улиц проблематично.

Схема подключения датчика движения для освещения. Датчик движения дд 008 инструкция по применению

Как настроить датчик движения для освещения – инструкция

Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Обзор сенсора

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.

Угол установки

Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:

Чувствительность

Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.

Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»

Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится

Освещенность

Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.

Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.

Время задержки

Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше в

Настройка датчика

В первую очередь необходимо правильно установить сам уличный прожектор (светодиодный) с датчиком движения. Основное требование к монтажу – направить элементы чувствительных сенсоров в пространство, которое необходимо контролировать. И уже после этого можно производить настройку датчика движения и освещенности.

Заметим, что конструкция и состав самого датчика достаточно сложный. В него входят несколько элементов, от которых зависит способность улавливания температуры движущегося объекта. Именно тепловые потоки собираются специальной линзой, названной в честь ее изобретателя. Это линза Френеля. Собранные тепловые потоки фокусируются и подаются на сенсор пиродетектора. Сам сенсор является инфракрасным. Далее, происходит обработка полученных данных специальными электронными устройствами, которые решают, включать светильник или нет.

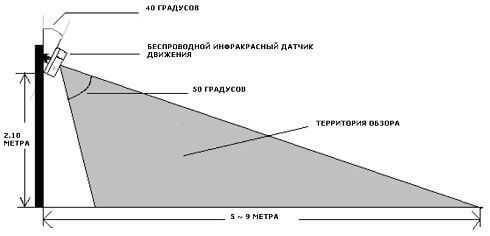

Еще при установке прожектора необходимо учитывать два критерия, которые будут влиять на качество работы датчика, а соответственно и прожектора.

• Расстояние действия (дальность).
• Угол отклонения. Здесь имеется в виду отклонение, как по горизонтали, так и по вертикали.

Первый показатель гарантирует включение прожектора при приближении объекта. Если выставлено расстояние, и объект не дошел до его границы, то светильник не включится. То же самое касается угла охвата. То есть, объект должен попасть в трехмерное пространство, чтобы прожектор включился. Оба показателя: дальность и угол, указываются в паспорте уличного светодиодного светильника. Их и надо будет выставить после подключения прибора.

Необходимо отметить, что современный рынок осветительного оборудования предлагает сегодня большое разнообразие прожекторов светодиодных с датчиками движения и освещенности. Есть простые модели, есть сложные, поэтому и настройка их производится по-разному. К примеру, есть модели, где всего лишь два регулировочных винта, есть с тремя винтами. Но суть проведения настройки практически одинаковое.

• Во-первых, необходимо настроить время включения. В данном случае будет срабатывать датчик, который будет реагировать на появление объекта. Это может произойти сразу через несколько миллисекунд, а может с задержкой до 10 секунд.
• Во-вторых, настраивается включение прожектора в темное время суток. Это также происходит в автоматическом режиме. Как только появляется определенная степень темноты, светильник должен загореться. Можно выставить его так, чтобы он не отключался даже днем.

Это две основные функции. Третья дополнительная – это регулировка четкости реагирования на движущийся объект. По сути, это чувствительность сенсоров. Такие модели с тремя видами настройки являются более дорогими, поэтому из двух придется выбирать, учитывая бюджет, выделенный на организацию освещения.

Регулировка датчика

В современных датчиках движения разного типа можно настроить: чувствительность, освещенность, время задержки и угол установки. При правильной подстройке удастся экономней расходовать электроэнергию. Все подстройки получится сделать своими руками.

Важно! Не все датчики имеют указанные параметры регулировки, в отдельных есть только время задержки и чувствительность или время задержки и уровень освещенности

Угол установки

Первое правило – это правильная регулировка зоны обнаружения, для этого требуется настроить угол установки. Детекторы обладают шарнирным креплением, которое помогает установить подходящий угол. Датчик необходимо поставить в такую позицию, чтобы зона охвата была максимальной. В этом случае очень важен не только угол, но и высота, на которой размещен датчик. Зачастую подобные рекомендации поданы в инструкции – они зависит от модели прибора и параметра вертикального обзора

Также важно направление движения и в какой плоскости. Этим можно избежать мертвых зон и ложных срабатываний. В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора

В любом случае такая подстройка доступна для любого типа датчика движения, даже если он встроен в корпус прожектора.

Чувствительность

На различных моделях этот параметр обозначается как «sens». Для регулировки присутствует переменный резистор от минимального значения до максимального. Эта подстройка считается сложной. Суть ее в том, чтобы исключить реакцию сенсора на мелких животных, но при этом, чтобы он замечал человека.

Особенно сложно будет с настройкой этого параметра тем хозяевам, у которых во дворе есть крупная собака. Скорее всего, на нее датчик будет срабатывать, так как по габаритам она крупная и датчик все равно ее будет «видеть» как объект, на который необходимо реагировать.

Освещенность

На корпусе сенсора этот регулятор обозначается как «lux», его еще называют «день-ночь» – за характерные значки на приборе. Отрегулировать его требуется на включение света в ночное время. Если не провести такую настройку, он будет включаться круглые сутки. Настройку лучше осуществлять, когда на улице потемнеет. Начинать следует с максимального значения, проверить, когда сработает и уменьшать до требуемого параметра. Так удастся подобрать подходящее время для начала фиксации датчиком движения объектов.

Время задержки

Обозначается на корпусе «time». Этот параметр указывает, сколько по времени будет светиться прожектор от момента выключения самого датчика, то есть от момента отсутствия движения в зоне действия до отключения света. Чтобы он не моргал, лучше минимальное значение не устанавливать. Настройка варьируется от 5 секунд до 10 минут. Какой вариант выбрать, стоит определять исходя из собственных потребностей.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача

: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей

настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны

, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Сборка и подключение датчика движения

Шаг 1: Подготовка материалов

Для сборки и подключения датчика движения вам потребуются:

• Датчик движения (обычно он поставляется вместе с инструкцией по установке)
• Светодиодный прожектор (можно использовать любой, но лучше выбрать небольшой)
• Два провода (желательно, чтобы длина каждого была не менее 30 см)
• Кусок изоленты

Шаг 2: Подключение датчика движения

Подключите датчик движения к светодиодному прожектору, используя провода:

1. Вставьте один конец провода в отверстие для соединения с датчиком движения и закрепите его изолентой.
2. Вставьте другой конец провода в отверстие для соединения с светодиодным прожектором и закрепите его также изолентой.

Повторите эту процедуру с другим проводом, чтобы подключить второй конец датчика движения к другому концу светодиодного прожектора.

Шаг 3: Тестирование

Теперь, когда датчик движения подключен к светодиодному прожектору, вы можете провести тест, чтобы убедиться, что все работает правильно:

1. Подключите светодиодный прожектор к источнику питания.
2. Передвигайте рукой перед датчиком движения, чтобы активировать его.
3. Светодиодный прожектор должен автоматически включаться, когда датчик движения обнаруживает движение.

Если светодиодный прожектор работает неправильно, проверьте соединения проводов и убедитесь, что датчик движения настроен правильно.
