Как правильно установить кондиционер на несущую стену: правила + технологическая последовательность

Технические требования к монтажу блоков

Порядок установки

Для того чтобы правильно и качественно установить сплит-систему своими руками, надо это делать в таком порядке:

  • сначала нужно установить внутреннее оборудование;
  • затем подготовить коммуникационные каналы;
  • проложить в каналах соединительные магистрали;
  • поставить внешний блок;
  • соединить блоки с электрическими и газовыми магистралями;
  • вакуумировать систему и проверить ее герметичность;
  • заполнить систему хладагентом (фреоном).

Внутреннее оборудование

Внутренний блок крепится к стене на прилагаемую в комплекте стальную раму. Обычно в инструкции есть чертеж, на котором указано расположение отверстий на несущей поверхности стене. Но проще взять саму раму и разметить места крепления к стене прямо по ней.

Возьмите раму крепления и разместите на стене в том месте, где планируете установить внутренний модуль. С помощью строительного уровня убедитесь, что рама расположена строго горизонтально. Если рама будет наклонена влево или вправо, влага внутри кондиционера может скапливаться с одного края и не доходить до патрубка слива конденсата.

Убедившись, что рама горизонтальна, используя ее как шаблон, сделайте на стене отметки. Перфоратором по отметкам сделайте в стене отверстия необходимого диаметра. Дюбелями, шурупами или винтами закрепите несущую раму на стене.

После того как несущая рамка закреплена, нужно подготовить каналы, по которым пройдут соединительные магистрали. Сначала разметьте на стене линию, вдоль которой должны пройти коммуникации. Кроме прочего, там будет проходить дренажная трубка. Для того чтобы вода могла свободно стекать на улицу, линия магистралей должна иметь небольшой уклон, что проверяется строительным уровнем.

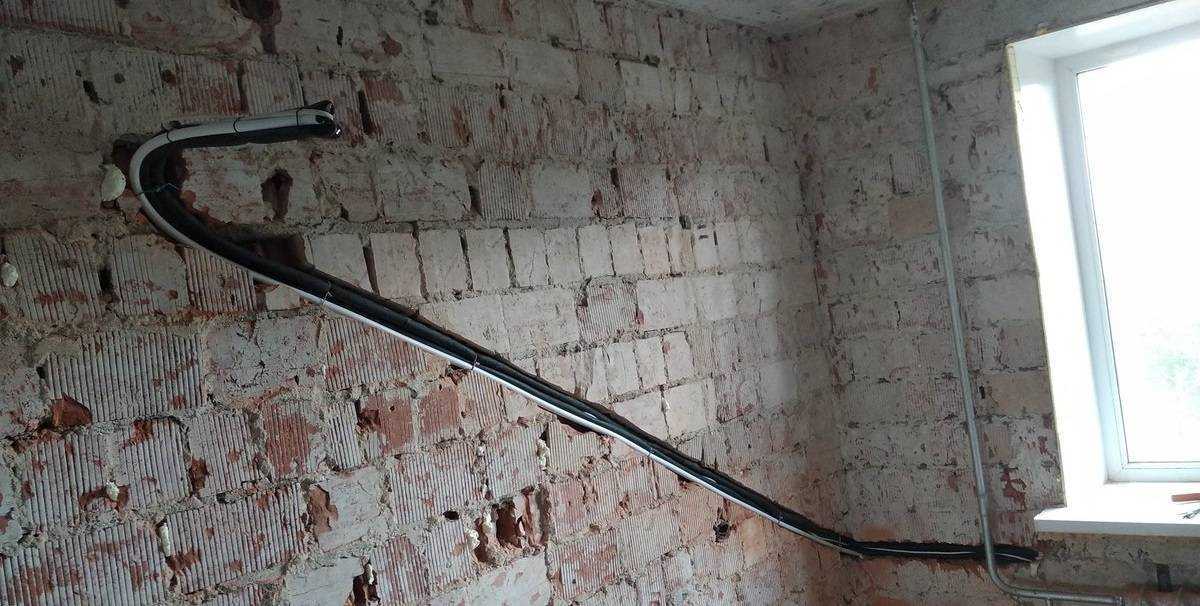

Можно магистрали углубить в стену. Для этого с помощью штробореза придется сделать каналы глубиной 35-40 мм и шириной 50-75 мм. Это плохо тем, что в случае необходимости ремонта кондиционера придется испортить стену.

Проще проложить магистрали в пластиковом коробе. Хорошо подходит стандартный кабель-канал сечением 60х80 мм. Пластиковые короба крепятся к стене шурупами или дюбелями. Иногда кабель-каналы крепят к бетону строительным клеем, но для монтажа систем кондиционирования это не подходит. Дело в том, что медные магистрали и электрические провода довольно тяжелые.

Наружный модуль

Самостоятельно устанавливать внешнюю часть сплит-системы довольно непросто. Наружный модуль имеет большой вес и значительные габариты. Дело осложняется тем, что работы придется вести снаружи помещения, притом на значительной высоте.

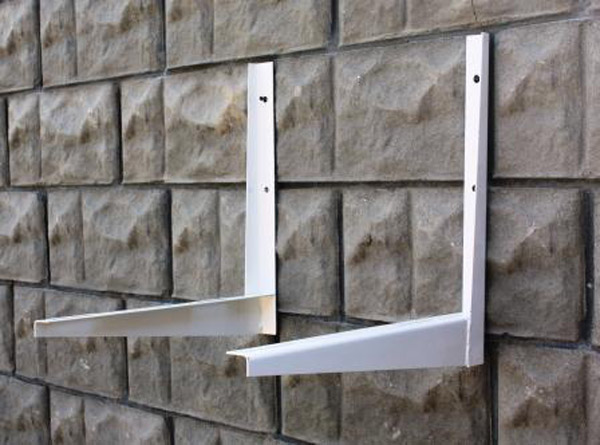

Сначала подготовьте одно отверстие под верхнее крепление одного из кронштейнов. Зафиксируйте верх кронштейна и, установив его строго вертикально, отметьте место нижнего крепления. После того как будет закреплен один кронштейн, можно размечать место для второго.

С помощью строительного уровня сделайте на стене отметку так, чтобы второй кронштейн находился на нужном расстоянии от первого строго на таком же уровне. Закрепите его так же, как крепили первый.

Самое трудное – это установить на кронштейны наружный модуль. Из-за того, что внутри него стоит компрессор, наружный модуль может быть весом до 20 кг. На всякий случай обвяжите модуль крепкой лентой или веревкой и не убирайте эту страховку, пока полностью не закрепите модуль на кронштейнах.

Необходимые инструменты

  • Отвертка
  • Перфоратор
  • Дрель
  • Шуруповерт
  • Уровень
  • Отбойный молоток
  • Лента изоляционная
  • Станок по металлу
  • Ножницы для металла
  • Ключи гаечные
  • Набор отвёрток
  • Клещи
  • Киянка
  • Сверло
  • Стремянка

Для успешной установки кондиционера на несущую стену вам понадобятся определенные инструменты. С помощью отвертки и дреля можно осуществить разметку на стене, а шуруповерт и ключи гаечные позволяют крепить кондиционер к стене. Уровень помогает обеспечить правильное горизонтальное положение установки.

Для сверления отверстий в стене необходим перфоратор или дрель. Отбойный молоток может использоваться для перфорации бетона или удаления обломков. Лента изоляционная понадобится для герметизации места монтажа. Станок по металлу и ножницы для металла пригодятся для обработки металлических деталей. Набор отвёрток и клещи также будут полезны в процессе установки.

Не забудьте о киянке, которая поможет при нанесении ударов на металлические части. И, конечно, также необходимо иметь сверло для сверления отверстий в стене. Наконец, использование стремянки облегчит доступ к высоким местам и обеспечит безопасность при работе на высоте.

Список необходимых инструментов

В процессе монтажа кондиционера на несущую стену потребуются следующие инструменты:

– Шуруповерт или отвертка;

– сверло для бетона;

– перфоратор (если стена выполнена из кирпича или железобетона);

– уровень для выравнивания кондиционера;

– отвертка с набором бит;

– кусачки, пасатижи или стропорез для обрезания проводов;

– набор ключей или гаечный ключ для затягивания болтов и гаек;

– сантехнический клей для склеивания труб;

– термоклей для герметизации соединений и изоляции проводов;

– монтажная лента для фиксации и укрепления элементов;

– изолента для изоляции проводов;

– специальный герметик для герметизации проникающего воздуха в отверстия;

– комплект саморезов и дюбелей для крепления кондиционера к стене;

– сэндвич-панели для защиты стены от воздействия тепла и шума;

– перчатки, маска и очки для защиты.

Подготовка инструментов перед установкой

Перед началом установки кондиционера на несущую стену необходимо правильно подготовить все необходимые инструменты

Важно иметь под рукой все необходимое для удобной и безопасной работы

Вот список основных инструментов, которые понадобятся для установки:

1. Отвертки различных размеров – для работы с крепежными элементами, закручивания и отвинчивания винтов.

2. Шуруповерт – пригодится для ускорения работы и удобства закручивания шурупов.

3. Набор ключей – предпочтительно иметь набор разных размеров, чтобы подходящий ключ всегда был под рукой.

4. Уровень – поможет правильно определить горизонтальное положение кондиционера при его установке.

5. Дрель с диаметром сверла, соответствующем необходимому для крепления размеру.

6. Столярный нож – для разрезания изоляции и других материалов.

7. Молоток – может понадобиться для закрепления крепежных элементов, если они должны войти в материал с помощью удара.

8. Металлическая пила – в случае необходимости резки металлических элементов.

9. Измерительная лента – для точного измерения размеров и расстояний.

10. Маркер или карандаш – помогут обозначить необходимые точки на стене.

Перед началом установки убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию. Это поможет избежать задержек и проблем в процессе работы.

Способы охлаждения квартиры с кондиционером в одной комнате

Если кондиционер уже установлен в одной из комнат, но возникает необходимость понизить температуру воздуха и в других, то можно воспользоваться одним способом — максимальным охлаждением одной комнаты. Кондиционер, рассчитанный на площадь конкретной комнаты, нужно включить на минимальную температуру, после чего выйти и закрыть дверь. Когда сплит-система остановится (а это значит, что термостат определил снижение показателей до установленных), останется только открыть двери в смежную комнату — холодный воздух частично выйдет и охладит второе помещение. Это неидеальный способ, так как в первой комнате будет холодно, но так можно поступить, например, если кондиционер стоит в спальне, в которой на данный момент никто не находится, но есть необходимость немного охладить зал, из которого и выходит дверь в охлаждаемое помещение.

Есть ещё один путь — создать направленный поток воздуха с помощью вентилятора, установленного в охлаждаемом помещении. Но тут будут аналогичные проблемы: неравномерное охлаждение, перегрузка кондиционера, не рассчитанного на большую площадь. Дополнительно появляется ещё один весомый минус — лишний шум.

Что важно учитывать при выборе расстояния до кондиционера

В настоящее время еще на этапе ремонта владельцы многих квартир проектируют расположение кондиционеров. При этом учитывается на сколько «опустится» черновой потолок, и уже под него подстраивается внутренний блок кондиционера. Если всё грамотно рассчитать, то расстояние от потолка до кондиционера планируется таким образом, чтобы и кондиционер свободно «забирал» воздух и жильцам он «не дул в шею». Ниже разберем конкретные цифры.

На какой высоте вешать кондиционер в уже отремонтированной комнате? Не все установщики «сплитов» задумываются над тем, что в будущем потолок может «опуститься». Нередко кондиционеры в таких случаях устанавливаются без учета возможного обнижения. В будущем владельцы квартир сталкиваются с проблемой при очередном ремонте. Но у меня есть один совет для мастеров и для владельцев квартир – позаботьтесь о дополнительном запасе расстояния над кондиционером на случай будущего ремонта (например, натяжной потолок опустится минимум на 3 сантиметра!) Не знаю, какие дизайнерские идеи для потолка у вас могут появиться (да и многие заранее этого не знают), но рекомендую оставлять хотя бы сантиметров на 5-7 больше запаса.

Если заранее не учесть такой нюанс, то вы рискуете в очередной раз «попасть на бабло». Чтобы опустить кондиционер нужно будет его демонтировать и заново установить. В среднем по стране это мероприятие обойдется в:

  1. Демонтаж – 3000 рублей (для кондиционеров мощностью до 3 кВт.)
  2. Повторная установка – 4000 рублей (если сохраняется «трасса»).

Установка кондиционера

Установка кондиционера на несущую стену требует соблюдения определенной монтажной технологии. Перед началом установки необходимо проверить идеальную плоскость поверхности стены, на которую будет крепиться кондиционер.

Первым этапом является правильный выбор места установки. Оптимальными местами установки является высокое место на стене, так как кондиционер будет более эффективно охлаждать помещение

Также важно учесть доступность внешнего блока для обслуживания и возможность его подключения к внешней электросети

На следующем этапе необходимо произвести маркировку места крепления кондиционера. Для этого рекомендуется использовать уровень, чтобы гарантировать горизонтальность установки.

Далее следует пробурить отверстия в стене для крепления кронштейнов кондиционера

Важно правильно подобрать диаметр сверла, чтобы кронштейн был крепким и надежным

После пробивания отверстий, необходимо закрепить кронштейны с помощью саморезов и дюбелей

Важно убедиться в надежности и крепости кронштейнов перед дальнейшей установкой кондиционера

Далее установите внутренний блок кондиционера на кронштейны и отрегулируйте его положение так, чтобы он был горизонтальным и прочно закреплен.

После установки внутреннего блока необходимо прокинуть трассу для труб и электропроводки. Для этого можно использовать специальные закрытые кабель-каналы или прокладывать трассу в стене.

После прокладки трассы можно приступить к монтажу внешнего блока кондиционера. Для этого фиксируются кронштейны для внешнего блока и производится его монтаж.

После установки внутреннего и внешнего блоков необходимо подключить трубы и электропроводку. Для подключения используются специальные соединительные элементы и фитинги, которые обеспечат надежное и герметичное соединение.

После подключения труб и электропроводки необходимо проверить работу кондиционера, убедившись в его правильной установке и функционировании.

Подготовка к монтажу

Перед тем как начинать установку кондиционера, необходимо провести несколько подготовительных мероприятий. При этом обязательно нужно оценить потребности в охлаждении в квартире. Учтите площадь помещения, количество окон, степень изоляции и другие факторы, чтобы определить необходимую мощность оборудования. Это позволит выбрать оптимальную модель и избежать переплаты за чрезмерную производительность, также исключить недостаточное охлаждение помещение.

Кондиционер в интерьере помещения

Выберите место, где будет установлен кондиционер в квартире, чтобы он обеспечивал равномерное распределение холодного воздуха по всему помещению. Также перед монтажом требуется проверить электрическую систему. Убедитесь, что мощность достаточная для работы климатического прибора и сеть заземлена правильно. Это обеспечит безопасность эксплуатации и предотвратит возможные проблемы с электропитанием.

Монтаж кондиционера в квартире

Охлаждение мансарды без кондиционера

Владельцев домов, где предусмотрена мансарда, часто интересует вопрос возможности её эксплуатации без использования кондиционера. Вполне реально обойтись и без кондиционирования мансардного помещения, но об этом лучше позаботиться ещё на стадии строительства здания. Для этого необходимо обеспечить правильную вентиляцию кровельной системы.

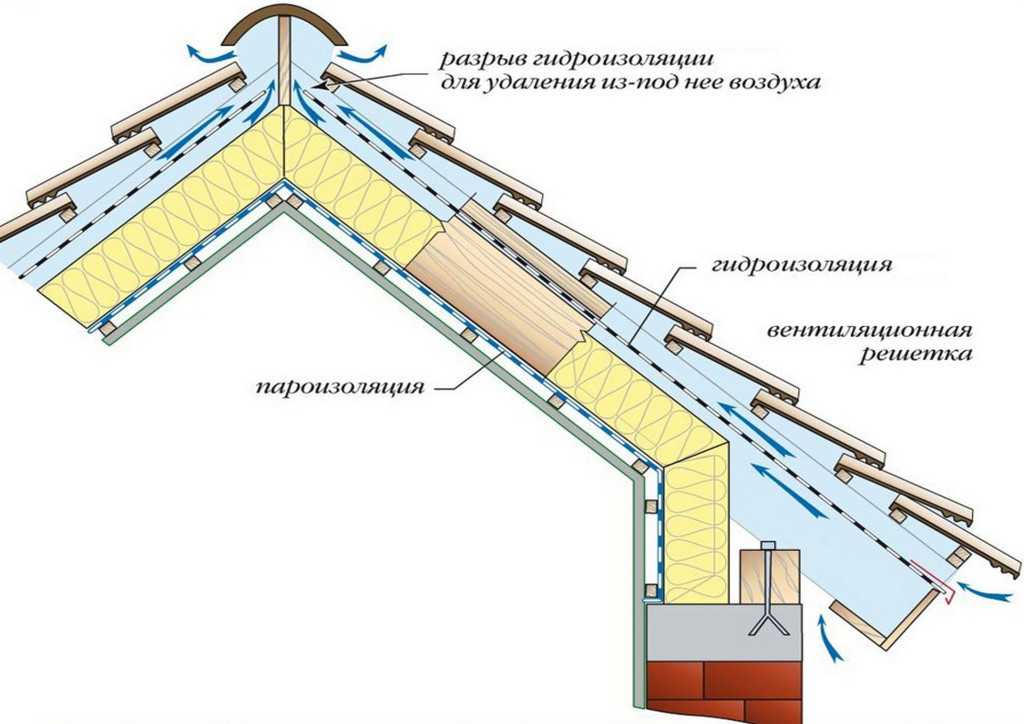

Вентиляция кровли, выполненная с соблюдением всех правил, обеспечит достаточный воздухообмен, что станет надёжной защитой кровли от перегрева, не допустит попадания влаги в утеплитель. Устройство хорошей вентиляции не даст возможности образования конденсата, постепенно разрушающего кровлю, а также предотвратит образование сосулек на карнизах крыши.

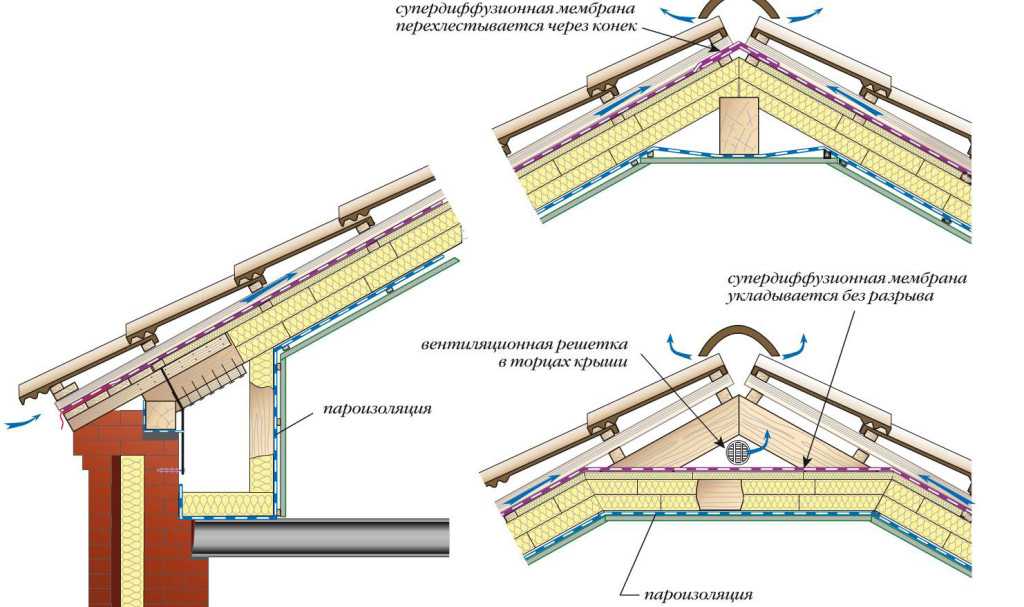

Для обеспечения качественной вентиляции между слоями кровельной конструкции, следует соблюдать определённый порядок их расположения:

  • кровельный пирог начинается с крепления на стропилах (со стороны помещения) пароизоляционной плёнки или мембраны минимальной проницаемости;
  • затем между стропилами укладывается утеплитель;
  • поверх утеплителя на стропила монтируется обрешётка и контробрешётка;
  • поверх контробрешётки крепится слой гидроизоляции;
  • завершается создание кровли кровельным покрытием.

При таком порядке расположения слоёв кровельной конструкции формируются два вентиляционных зазора. Один из них будет расположен между утеплителем и гидроизоляцией, второй образуется между гидроизоляционной плёнкой и кровельным материалом.

Естественно, что должно быть обеспечено поступление воздуха снизу, в местах, недоступных для забивания их снегом, а также выход его сверху при помощи вентиляционного конька или же установки аэраторов в разных местах кровли. Аэраторы должны быть защищены от попадания в них снега и дождя «зонтиками.

Если кровельный пирог устроен неправильно, то придётся снимать его верхнюю часть и исправлять сделанные ошибки. Если данную работу выполнить пока невозможно, то придётся приобретать и устанавливать кондиционер.

Чтобы выбрать наиболее подходящий агрегат, следует знать, какие виды устройства предлагаются на рынке климатического оборудования.

Если размер стропил не обеспечивает достаточного зазора, то на них набиваются дополнительные бруски.

Где запрещено ставить кондиционер

Существуют определенные места, где нельзя устанавливать кондиционер по некоторым причинам:

  1. На фасаде дома при нарушении внешнего вида многоквартирного дома (МКД). Во многих городах, в частности в Москве, существуют правила, направленные на сохранение привлекательного вида здания и сохранение его архитектурного стиля. В этом случае крепление кондиционера на фасаде многоквартирного дома будет запрещено или ограничено определенными нормами, чтобы сохранить внешний вид здания. Поэтому такой монтаж потребуется согласовывать с управляющей компанией.

  2. Ограничения на установку могут отмечаться из-за планировки жилого здания. Иногда установка кондиционера на фасаде здания может быть ограничена его специфическим дизайном. Например, монтировать кондиционер на выпуклом фасаде иногда сложно, либо невозможно.
  3. Иногда правила установки бытового кондиционера в квартире ограничиваются нормами, созданными управляющими компаниями, администрацией дома или требованиями пожарной безопасности. Например, во время установки кондиционера на фасаде в частном доме на стенах с высокой огнестойкостью или в местах, где могут возникать проблемы с вентиляцией.

Нужно отметить, что правила монтажа сплит-системы могут отличаться в разных регионах и городах страны. Чтобы получить разрешение для установки кондиционеров, потребуется согласование в установленном порядке с местными органами, управляющими компаниями или администрацией дома. Без проведения такого согласования может грозить штраф, а при возникновении аварийных случаев даже статья УК.

Монтаж наружного блока кондиционера

Правила крепления внутреннего блока

Требования к установке внутреннего агрегата кондиционера должны быть четко соблюдены, иначе возможны проблемы с охлаждением или обогревом помещения, нарушение вентиляции и плохое качество воздуха. Особенности монтажа данного блока кондиционера:

  1. Блок устанавливается в соответствии с рекомендациями производителя. Обычно его можно вешать на высоте от пола не выше 1–2.4 м.
  2. Необходимо предоставить достаточный отступ между задней стороной блока и стенкой, чтобы обеспечить свободный поток воздуха и эффективное охлаждение помещения. Рекомендуемый отступ от 15 до 30 см.

  3. Для отвода конденсата, который образуют все кондиционеры при работе, необходимо установить канал с определенным уклоном для свободного стока воды. Рекомендуемый угол — приблизительно 5 градусов или 1 см на 1 погонный метр дренажного шланга.
  4. При подключении к электросети необходимо использовать провод с соответствующим сечением, чтобы обеспечить безопасное и надежное электропитание прибора. Рекомендуемое сечение зависит электрических параметров установленного оборудования и должно соответствовать правилам электротехнической безопасности.
  5. Для безопасной работы устройства необходимо правильно выполнить заземление.

После того как система будет установлена, требуется проверить все соединения. Управлять кондиционером можно с пульта, причем во время первого включения рекомендуется провести тестовый запуск и проверить работу оборудования на предмет утечек, эффективности охлаждения.

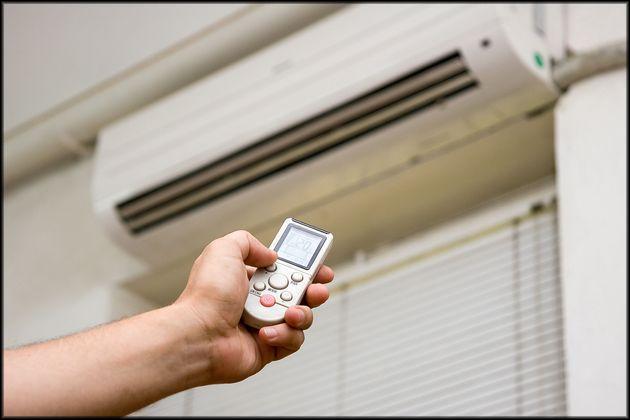

Включение кондиционера с пульта

Установка внешних блоков кондиционеров

1. Устанавливая наружный блок, убедитесь что, стена или ограждение балкона имеют достаточный запас прочности, чтобы выдержать вес агрегата (вес от 10 кг до 50—60 кг в наиболее мощных моделях). Стена и элементы крепления, кронштейны, винты дюбеля должны иметь, по крайней мере, 2-кратный запас прочности. В многоквартирных домах современной постройки наружная стена часто утеплена слоем пенопласта или даже сделан вентилируемый фасад. Кронштейны должны крепиться к самой стене, а не утеплителю.

В качестве наружных (ограждающих) стен в современных домах часто применяют газобетон. Этот материал хороший теплоизолятор, но он хрупкий и не особо прочный. Если ваши наружные стены из такого материала, сплит-систему не рекомендуется устанавливать на такую стену. Контакт наружного блока с облицовкой типа вент-фасад может так же создавать вибрацию, за счет этого будет появляться дополнительный шум. Поэтому рекомендуется при установке применять специальные демпфирующие уплотнители. Сам по себе работающий блок производит шума не более 26-28 Дб.

2. Блок конденсатора должен быть установлен строго горизонтально во всех плоскостях без перекосов. Это влияет на циркуляцию хладагента. Желательно, чтобы он хорошо обдувался ветром. Идеальное место для установки наружного блока кондиционера – это балкон или место под навесом. Если ваша квартира находится на верхних этажах, блок конденсатора сплит-системы может быть установлен на крыше, но при этом длина магистрали не должна превышать 10–15 м, поскольку будут велики потери холода в системе.

3. Сток воды необходимо устроить так, чтобы капли конденсата не попадали на прохожих. Хотя тут надо повториться. Согласно правил установки кондиционера отвод воды необходимо проводить в канализацию.

4

Важно, чтобы внешний блок сплит-системы был установлен не ближе 10 см от стены, иначе в жару компрессор будет плохо обдуваться, и возможен выход его из строя

5. Монтаж наружных блоков обычно выполняется промышленными альпинистами из-за опасности высотных работ.

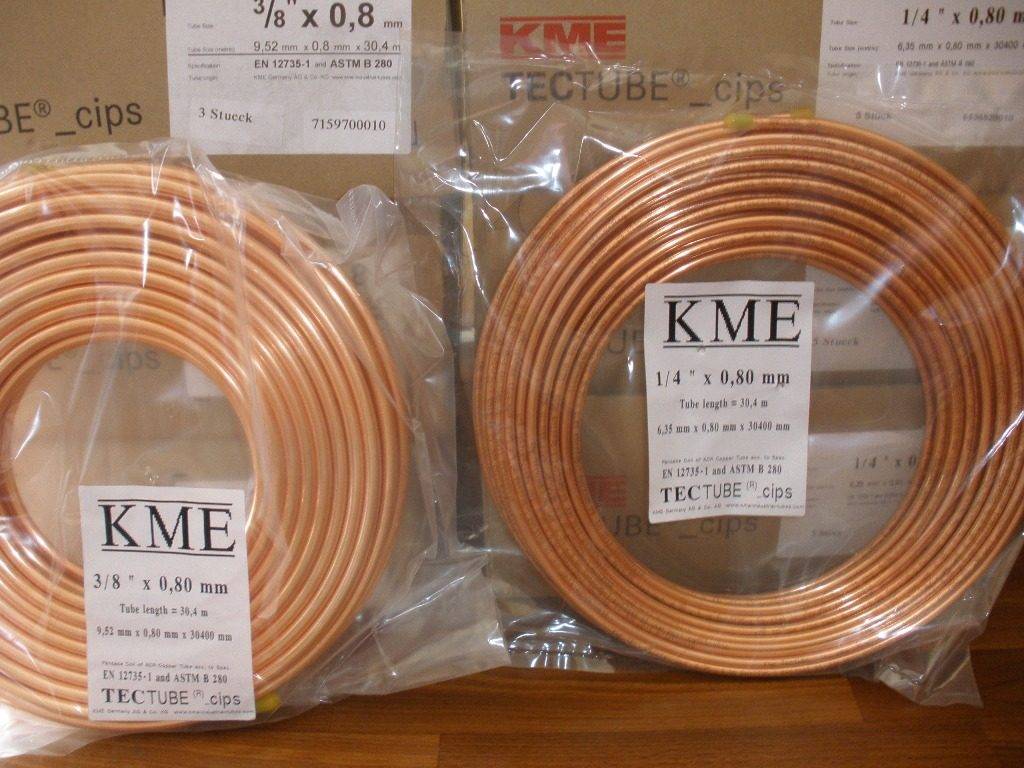

Выбор необходимых трубок

В целях безопасности лучшим решением будет приобрести целую бухту медной трубки. Это оправдано, так как в обрезанной трубке может остаться мелкая стружка, которая в процессе работы способна вывести компрессор из строя. Кроме того, необходимо проследить, чтобы на краях трубки был заводская развальцовка, и на трубке отсутствовали трещины, заломы и прочие дефекты. С помощью длинного трубопровода можно опустить внешний блок намного ниже внутреннего. В данном случае перерасход материала быстро окупится, так как возникший эффект термосифона снизит затраты энергопотребления оборудования.

Обрезка, очистка и придание формы трубкам

До начала установки кондиционера необходимо сделать пробную развальцовку, шабровку и обрезку трубки. Для развальцовки применяется специальный инструмент, перед работой нужно внимательно осмотреть и изучить его устройство, возможные дефекты при использовании, и знать, как выглядит конечный результат. При покупке целой бухты лучше всего приобрести еще небольшой обрезок для пробных работ, так как бухту для этих целей резать не рекомендуется. Обрезка трубки производится круговым движением трубореза. Далее нужно сделать шабровку, при которой трубка должна находиться концом вниз, чтобы обрезки трубки не попали в просвет и вовнутрь.

№1. Виды кондиционеров

Кондиционеры бывают разные, поэтому и правила их размещения отличаются. Не вдаваясь в подробности и особенности выбора, отметим только основные виды охлаждающих приборов, которые могут использоваться в жилище:

  • мобильный кондиционер – это небольшое, но достаточно тяжелое (30-50 кг) устройство, ставится на пол, может легко перемещаться по комнате и квартире, его можно даже перевезти в другой дом. Обязательный элемент конструкции – шланг, по которому горячий воздух выводится на улицу. Вопросов по поводу установки такого кондиционера, как правило, не возникает. Главное, чтобы холодный воздух не дул на людей, но, в случае чего, его направление можно легко исправить. Главный минус – большой шум;
  • оконный моноблок может устанавливаться только в оконном проеме, о чем и свидетельствует его название. Подобные приборы не особо эффективны, отнимают свет, портят облик окна, поэтому в последнее время монтируются редко;
  • сплит-система – самый популярный на сегодня тип кондиционеров. Состоит из двух блоков, внутреннего и наружного. Размещение внутреннего блока вызывает, как правило, больше всего вопросов, поэтому этой теме уделим максимум внимания.

Проведение электрических работ при установке кондиционера

При установке кондиционера проведение электрических работ является неотъемлемой частью процесса. Качественное и безопасное подключение кондиционера к электросети гарантирует его правильное функционирование и долгий срок службы.

Важно знать, что проведение электрических работ должно осуществляться только квалифицированными электрослесарями, имеющими соответствующую лицензию и опыт работы. Несоблюдение правил безопасности и ошибки при подключении могут привести к серьезным последствиям, включая возгорание или поражение электрическим током

  1. Подготовительные работы:
  • Определите место установки внутреннего и внешнего блоков кондиционера, учитывая требования СНиП по допустимым расстояниям до стен, потолка и других объектов.
  • Осуществите монтаж кабеля от блока кондиционера до электрической шахты или электрического щита. Рекомендуется использовать кабель сечением, соответствующим потребляемой мощности кондиционера.

Проведение электрических работ:

При всех работах с электричеством следует отключить электропитание и убедиться в отсутствии напряжения на проводах.
Правильно подключите кабель кондиционера к электрической шахте или электрическому щиту

Обратите внимание на правильное соединение фаз, нуля и заземления.
Установите автоматический выключатель или предохранитель, соответствующий мощности кондиционера.
Проверьте правильность подключения проводов и затяните соединительные клеммы.
Проверьте заземление системы кондиционирования. Заземляющий провод должен быть надежно закреплен и иметь низкое сопротивление.

Проверка и настройка:

  • После проведения электрических работ необходимо провести проверку правильности подключения и исправность работы кондиционера.
  • Включите электропитание и убедитесь, что кондиционер работает без сбоев.
  • Настройте температуру и режим работы кондиционера согласно инструкции производителя.

При проведении электрических работ при установке кондиционера необходимо соблюдать все требования СНиП и правила безопасности. Если у вас нет опыта работы с электричеством, рекомендуется обратиться к профессионалам для установки и подключения кондиционера. Это гарантирует его безопасное и эффективное функционирование.

Установка кондиционера на несущую стену

Перед началом установки необходимо провести предварительное исследование стены. Несущая стена должна обладать достаточной прочностью для удержания веса кондиционера. Также необходимо проверить, нет ли на пути монтажа стены препятствий, таких как электрические провода, трубы и т.д.

Следующим шагом является выбор места установки кондиционера. Оно должно быть достаточно просторным, чтобы обеспечить свободный доступ к кондиционеру для обслуживания и ремонта. Также рекомендуется выбирать место с хорошей циркуляцией воздуха, чтобы обеспечить эффективную работу кондиционера.

Прежде чем приступить к самому монтажу, необходимо подобрать все необходимые инструменты и материалы. Вам понадобятся отвертки, сверла, болты и другие крепежные элементы. Также необходимо приобрести специальные кронштейны для установки кондиционера на несущую стену.

После того, как все необходимые материалы и инструменты подготовлены, можно приступать к самому монтажу. Начните с установки кронштейнов на стену. Убедитесь, что они прочно закреплены и горизонтально выровнены. Затем установите основной блок кондиционера на кронштейны. Опять же, убедитесь, что он прочно закреплен.

Когда основной блок установлен, подсоедините гибкие трубы и электрические провода к соответствующим разъемам. Затем аккуратно протяните провода и трубы через стену и подключите их к внешнему блоку кондиционера.

Заключительным шагом является проверка правильности установки и запуск кондиционера. Убедитесь, что все подключения плотно прилегают и заполняются герметиком, чтобы исключить возможность утечки хладагента. Также проверьте работоспособность кондиционера, убедившись, что он охлаждает и обогревает воздух, как ожидается.

Важно помнить, что установка кондиционера на несущую стену является сложной процедурой, которую лучше доверить профессионалам. При необходимости всегда обращайтесь к специалистам, чтобы обеспечить правильную и безопасную установку вашего кондиционера

Типы кондиционеров

Изготовители производят всякие виды кондиционеров, вкладывая значительные средства в свое дело. В результате чего современный потребитель может выбрать всякую модель по любым параметрам.

Кондиционеры сплит – системы

Устройства типа сплит прекрасно подходят для маленьких комнат.

Различают два вида таких устройств: разделительные системы и мульти разделяющиеся системы. Настенные аппараты вида сплит-система представляют собой два блока: маленький внутренний узел и крупный внешний модуль.

Во внешнем устройстве находятся самые шумные в работе устройства. Мульти сплит-система образована в результате объединения нескольких внутренних блоков к единому наружному модулю. Это разрешает оптимально сохранить дизайн дома.

Кондиционеры потолочного типа

В помещениях с большой площадью, как правило, выбирают агрегаты для установки на потолке. Их достоинство состоит в том, что охлажденный воздух равномерно распределяется горизонтально по комнате, не действуя напрямую на людей.

Массивный кондиционер потолочного вида почти незаметен, и он незаменим, когда нужен обширный поток воздуха для самых отдаленных частей помещения, при этом длина струи у некоторых моделей достигает до 55 метров.

Различают также канальные и кассетные потолочные кондиционеры. При этом первые устройства полностью спрятаны за натяжным потолком или в канале, а второго вида – кассетные блоки имеют вид потолочной плитки размером 600×600 мм.

Сплит-система

Хотя разъединительная система состоит из внутреннего и внешнего модулей, по принципу работы она не отличается от действия бытового потолочного кондиционера любого другого типа.

В самом корпусе внешнего блока расположен теплообменник, вентилятор и компрессор. Дополнительными элементами сплит – системы являются осушитель, расширительный клапан и присоединительные трубки.

А также для подключения агрегата к электросети, в нем расположены нужные пусковые и контролирующие приборы.

Промышленные кондиционеры

Такие устройства разрабатываются для обслуживания площадей более 350 метров и поэтому они имеют ряд особенностей, отличаясь тем самым от бытовых кондиционеров. Устройство прецизионного оборудования может быть различным.

Мультизональные устройства. Эти узлы кондиционирования VRF и VRV включают в себя до 64 внутренних модулей и до трех наружных блоков. Суммарно они располагаются на коммуникациях длиной до 300 метров.

Для всякого внутреннего модуля допускается устанавливать отдельную температуру и обеспечить свой микроклимат в каждой комнате. Погрешность устанавливаемой температуры составляет всего 0,05 градуса.

«Чиллер-фанкойл». Устройства с этой системой отличаются тем, что внутри контура применяется не фреон, а вода или антифриз. Центральный холодильный аппарат называется «чиллером», а теплообменные элементы – «фанкойлами».

Преимущество такого агрегата в том, что расстояние между этими компонентами может быть любое, так как вода течет по обычным трубам.

Центральные и крышные кондиционеры. Данные устройства разнообразные по своему действию. Они применяются в виде агрегатов по теплообмену, вентиляторов, очистителей и увлажнителей воздуха.

Центральным его называют потому, что воздушная масса обрабатывается во внутреннем блоке и потом по трубам двигается по комнатам. Монтаж кондиционеров такого вида и проведение коммуникаций выделяется особой сложностью и ему требуется наружный источник холода.

По возможности лучше выбирать крышные моноблоки, которые более простые в установке.

Этап №2. Штробление стен и отдельная электропроводка

К кондиционеру нужно проводить отдельную электропроводку и ставить отдельный автомат на щитке, даже если мощность устройства составляет какие-то 1,5 кВт. Особенно это касается более старых домов, построенных до 1990 года, где проводка не справляется с нагрузкой от современной техники и бытовых приборов. Как результат, могут постоянно выбивать пробки, или же случится короткое замыкание, ставшее причиной более глобальных и масштабных последствий. Если же отдельную проводку сделают специалисты-электрики, то возможность ее возгорания сводится к нулю.

Между двумя блоками кондиционера, от щитка к кондиционеру нужно проложить штробы, в которые потом укладывают кабель и другие коммуникации. Прежде чем переходить к их обустройству, необходимо определиться с местом монтажа наружного и внешнего блоков, а также с тем, где же будут проходить межблочные коммуникации. Так, например, от внутреннего блока можно сделать штробы до ближайшего угла, а там уже вывести все коммуникации наружу и продолжать дальнейшие работы там, либо же довести штробы до места нахождения радиатора, т.е. как можно ближе к расположению наружного блока. На данном этапе имеет смысл составить схематический план расположения всех будущих коммуникаций: это поможет не только в дальнейшем монтаже, но и потом, когда надумается повесить бра или картину.


Прокладывание штроб – достаточно трудоемкий процесс, особенно если речь идет о бетонных стенах. Штробы должны быть и не слишком мелкими, чтобы в дальнейшем не повредить коммуникации, и не слишком глубокими, чтобы не нарушить надежность и целостность стен. Для данного случая лучше всего делать штробы шириной 5-7 см и глубиной от 4 до 6 см.

Когда все штробы готовы, можно приступать к выполнению межблочных коммуникаций и к подключению дренажа. Если планируется эксплуатировать кондиционер в зимний или переходный период, то дренажный трубопровод лучше подключить к канализации: если вывести трубку просто на улицу, то конденсат рискует замерзнуть, что может привести к поломкам

Важно, чтобы дренаж проходил ниже труб с фреонами, и тогда на следующем этапе монтажа он не будет перехлестываться с фреоновыми трубами и электрокабелями

Около того места, где будет прикреплен внутренний блок, остается пучок кабелей, замотанных гидроскотчем. Во время проведения всех строительных и ремонтных работ с этими трубами и кабелями нужно быть острожным и ни в коем случае не использовать их в качестве вешалки и т.д.

Сразу стоит отметить, что если установка кондиционера проводится уже в помещении с готовым ремонтом, то стены могут и не штробиться. Все коммуникации при этом не будут скрыты в стенах, а будут проходить сверху, правда, их можно спрятать в специальные короба: они делают весь пучок проводов и труб менее заметным, но все же более эстетичный эффект достигается, когда все прячется в стену.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
