Как правильно подключить варочную индукционную панель. Схемы, выбор кабеля, розетки, автоматов.

Частые ошибки при подключении

Если после подключения к электричеству, варочная панель начала работать не правильно или произошло самовозгорание, то причины могут крыться в следующем:

• работа только двух конфорок вместо четырех может быть связана с блокировкой при однофазном подключении трехфазных моделей;
• подключение устройства с мощностью выше 3,5 кВт к обычной розетке с сетьюна 220 В (16 А);
• подключение через автомат без УЗО;
• применение провода с жилами меньшего сечения для высокомощных панелей;
• игнорирование фазной перемычкой при подключении к клеммам.

Для избегания неприятных, а порой и трагичных ситуаций, внимательно изучают инструкцию подключения и только после этого берутся за клеммник. Последовательность в работе и соблюдение правил техники безопасности сэкономят не только время, но и финансы для последующего ремонта оборудования или покупки нового.

Варочные панели с питанием от электрической сети (индукционные, с поверхностью из стеклокерамики и спиральные) уверенно вошли в быт современного человека. Популярность этого кухонного оборудования обусловлена его многофункциональностью, простотой настроек и управления, современным дизайном и экономичностью. Покупка электрической поверхности удовольствие не из дешевых, поэтому многие потребители, желая сэкономить на услугах мастера, выполняют монтаж варочной панели своими руками. Главное в этом процессе соблюдение определенных правил, о которых мы расскажем ниже.

В настоящее время многоэтажные дома с квартирами эконом-уровня чаще всего сдаются потребителю без подключения к магистральной газовой сети. Такой вариант значительно снижает стоимость недвижимости и повышает безопасность проживания. Газовые плиты в этом случае не используются. Вместо них, устанавливаются электрические кухонные плиты, панели и духовки. Этот вид оборудования также применяется на загородных объектах недвижимости, расположенных в местах, где нет газопроводов, а использование природного газа в баллонах затруднительно и экономически неэффективно.

При всех вышеперечисленных условиях на кухнях квартир, домов и дач выполняется монтаж электрических приборов для варки, тушения и жарки пищи. Вариантов оборудования для этих целей всего лишь два: можно произвести подключение к электросети полноценной электрической плиты с духовкой, но большинство потребителей предпочитают устанавливать варочные панели и духовые шкафы отдельно. Эта статья посвящена установке и подключению варочной поверхности любого типа как простого с нагревательными элементами сопротивления, так и индукционных панелей.

С чего начинать

В независимости от того, какой прибор был вами приобретён, его надо установить в столешницу. Поэтому в первую очередь рассмотрим, как установить варочную панель. Сразу оговоримся, что панели представляют собой небольшой толщины прибор, однако площади варочной поверхности у некоторых моделей могут отличаться. Именно от этих размеров придётся отталкиваться в процессе подбора шкафа для варочной панели.

Последовательность действий по установке варочной панели.

Фото Описание работ На заранее выбранное место делаем разметку. Для этого просто переворачиваем панель и обводим контур. На любом участке разметки делаем отверстие для пилки электролобзика с помощью обычной дрели. Приступаем к просверливанию контура. Вот что должно получиться в конце этой операции. Проверяем качество «посадки» прибора в столешницу

Тут торопиться нельзя, важно точно и досконально вымерить все расстояния, не оставив зазоры. Места стыков обрабатываются силиконовым герметиком

Конструкцию прижимаем руками для прочной фиксации. Переходим к монтажу корпуса прибора к столешнице. Для этого используем специальные скобы. Они могут быть разной формы и размеров, но суть их установки заключается в том, что в них есть две прорези. Через одну скоба крепится к столешнице, через вторую − к плите. Полностью установленная варочная панель выглядит вот так.

Видео: как своими руками правильно провести установку варочной панели в столешницу

Монтаж прибора необходимо проводить только после того, как собран шкаф для варочной панели и та кухонная мебель, которая будет находиться в непосредственной близости к плите.

Требования к проводке и подключению

Главное, что должен понять владелец индукционной варочной панели — устройство потребляет много энергии. Для безопасного транспорта мощности необходимо правильно рассчитать параметры кабеля. Устройство должно подключаться только через отдельную линию. Она проводится от общего щитка квартиры или от электросчетчика.

Использование обычных бытовых розеток для подключения варочной панели не допускается. Линия питания проводится медным трехжильным кабелем. Это может быть современный провод ВВГнг-Ls (не поддерживает горение, малодымный) или обычный NYM. Но главный параметр, который рассчитывается для линии питания — сечение жил.

Согласно существующим стандартам, для подключения индукционных варочных плит используется кабель 6 кв. мм. Это провод со сплошными жилами. Данная характеристика кабеля описывает идеальный случай. Провод выдержит любую, в пределах среднестатистических параметров плит, нагрузку в течение длительного времени, без перегрева.

В интернете достаточно онлайн калькуляторов, которые позволяют рассчитать параметры кабеля согласно мощности подключаемого устройства. Пользоваться данными инструментами полезно, когда плита устанавливается, что называется, раз и навсегда, без возможности замены на более мощную. Или при желании сэкономить, подобрать оптимальные параметры линии питания для конкретного устройства.

Примерные значения сечений выглядят так:

• устройства до 3.5 кВт потребуют кабель сечением 2.5 кв.мм;
• для печей до 5.6 кВт подойдет провод сечением 4 кв.мм;
• мощность до 7.2 кВт требует кабеля 6 кв.мм.

Если печь потребляет 40А и выше (данные указаны в паспорте к устройству), для ее подключения потребуется провод с сечением жил 10 кв. мм и выше.

Но что делать тем, кто не имеет возможности проложить отдельную линию питания к панели? То есть, не может штробить стены или прокладывать кабель иным образом? В этом случае придется подключать печь к обычной сети квартиры

Важно выяснить, какую мощность она может выдержать

Чтобы обеспечить безопасность эксплуатации панели, придется смириться с тем, что она не будет работать на полную мощность. У большинства современных устройств есть возможность настройки режимов. Подключение делается с соблюдением следующих правил:

• в щитке устанавливается автомат аварийного отключения, который соответствует допустимым токам (мощности) проводки, а не панели;
• панель программируется так, чтобы ее максимальные токи не превышали допустимых или блокируется режим включения нескольких конфорок одновременно.

Подключение агрегата к однофазной сети

Этот тип подсоединения используют тогда, когда из стены выходит провод, состоящий из трех жил. Для установки панели необходимо выполнить следующие действия.

1. Открутите с помощью отвертки металлическую пластину на задней стороне панели.
2. С помощью перемычек (они поставляются в комплекте с устройством) соедините клеммы под номерами «1», «2», «3» и подключите фазный провод (коричневый, черный или белый).
3. К нулям (контактам под номерами «4», «5») подключите синий провод.
4. Желто-зеленого цвета провод подсоедините к защитной клемме.
5. Установите устройство на место и затяните потуже винты крепления соединяющего кабеля.
6. Проверьте на прочность и герметичность соединения, а также работоспособность кухонной панели.

Перед выполнением монтажа варочной техники любых марок (панели Aeg, Бош, Сименс, Electrolux, Hansa, Самсунг  и других), на кабеле которых присутствует  вилка, сначала проверяются на соответствие контакты и проводы питания внутри розетки. В некоторых приборах они отличаются — в этом случае разбираем розетку. Определяем соответствие подключения с помощью специального мультиметра. Провода в случае необходимости можно поменять местами.

Количество фаз

Установка всех новых моделей европейского производства рассчитана на подключение техники к сети с различным количеством фаз. В наших домах существует два стандарта: трехфазная сеть с 380 В и однофазная сеть с 220 В. Выбор необходимой схемы подключения зависит от электропроводки в доме.

Стандартная схема варочной поверхности представлена клеммной группой, состоящей из пяти наименований, промаркированных для удобства цифрами, и одним заземлением, которое указывается значком:

В электрике используются такие условные обозначения:

• фазы обозначаются как L1, L2, L3;
• нули – N1 и N2;
• заземление с маркировкой PE.

Разобравшись со схемами подключения и проводами, необходимо изучить инструкции. В рекомендациях производителя приведены все соединения и подробно расписаны основные шаги монтажа. После выбранной схемы переходим к практике.

Однофазная сеть 220В

Однофазная сеть напряжением 220В является наиболее распространенным вариантом для подключения индукционных плит и другой бытовой техники. Такие плиты обычно предназначены для использования в домашних условиях и имеют небольшие габариты, что позволяет легко установить их на кухне.

При покупке индукционных плит или варочных панелей необходимо учитывать их технические характеристики и особенности подключения. Возможно использование встраиваемых плит или отдельных варочных панелей, в зависимости от пожеланий и потребностей пользователя.

Перед подключением индукционной плиты к однофазной сети 220В необходимо учесть ряд нюансов. Один из основных — это выбор правильных разъемов и проводов для подключения. Разъемы и провода должны соответствовать требованиям по мощности и сечению проводников.

Технические характеристики плиты или варочной панели могут указывать на необходимость использования дополнительного оборудования, например, стабилизатора напряжения. Также может быть необходимо проведение дополнительных работ по усилению сети или установке защитных устройств.

В зависимости от мощности индукционной плиты или варочной панели, а также от особенностей кухонной планировки, могут использоваться разные способы подключения. Можно использовать переносные плиты с вилкой, которые подключаются к розетке, или же установить встроенные варочные панели с подключением к электросети.

При выборе и подключении индукционной плиты в однофазную сеть 220В необходимо учитывать все вышеперечисленные факторы, чтобы обеспечить надежное и безопасное использование техники. Рекомендуется обратиться к специалистам, которые помогут подобрать необходимые компоненты и провести качественное подключение плиты.

Подключение индукционной плиты к сети 220В или 380В

Индукционные плиты являются популярной бытовой техникой, которую все чаще выбирают для своих кухонь. Они отличаются высокой эффективностью, быстротой приготовления и экономичностью. Однако, перед подключением индукционной плиты необходимо учитывать различные технические и электротехнические характеристики.

В зависимости от типа плиты и мощности, ее можно подключать к сети переменного тока 220В или 380В. Для этого используется специальные разъемы и провода, которые должны быть подходящего сечения. Перед покупкой индукционной плиты стоит ознакомиться с ее техническими характеристиками, чтобы понять, какую сеть и разъемы использовать.

Если плита работает от сети 220В, то для подключения достаточно однофазной проводки. Разъемы варочной панели должны соответствовать типу подключения и иметь подходящее сечение проводов

Также следует обратить внимание на мощность индукционки и выбрать провода, способные выдерживать данную нагрузку.
В случае подключения плиты к сети 380В требуется трехфазная проводка. В этом случае необходимо учесть такие влияющие факторы, как сечение проводов, подходящие разъемы и правильное распределение нагрузки

Подключение встраиваемых индукционных плит к сети 380В является более сложным процессом, и его лучше доверить профессионалам.

При подключении индукционной плиты к сети 220В или 380В необходимо обращать внимание на основные нюансы и следить за соответствием типа плиты и его подключения, выбирать провода с правильным сечением и использовать рекомендованные разъемы. Таким образом, можно обеспечить правильное и безопасное функционирование индукционной плиты на кухне

Подключение к однофазной сети

Теперь рассмотрим подключение к сети 220 В.

Для подключения прибора мощностью до 3,5 кВт нам нужен кабель 3х2,5 мм.кв. Это может быть кабель ВВГнГ-Ls, или NYM — кому как нравится. В щиток ставим автомат дифференциальной защиты мощностью 20 А и током утечки 30 мА.

Если мощность подключаемой панели до 5,5 кВт кабель выбираем 3х2,5, а дифавтомат 25 А.

Мощностью до 7,2 кВт подключаем кабелем 3х6, а дифавтомат 32 А.

Если мощность до 8,8 кВт выбираем кабель 3х10, а автомат дифферинциальной защиты 40 А.

Подключение производим вот по такой схеме.

Подключение производим трёхжильным кабелем с заземляющей жилой жёлто-зелёного цвета. Заземление необходимо для безопасной эксплуатации вашего бытового прибора.

Если выбираете автомат дифференциальной защиты, то автоматический выключатель ставить не нужно. Ведём кабель в гофре или кабель-канале к месту установки. Если делаете ремонт и одновременно решили поставить и индукционную панель, то есть смысл спрятать кабель под штукатурку.

Теперь к кабелю, который мы подвели к месту установки нужно подключить розетку.

Обычную бытовую розетку использовать ни в коем случае нельзя!

Розетку нужно выбрать соответственно мощности вашей плиты. Какие бывают розетки вы можете посмотреть здесь, если интересно.

Розетка накладная усиленная однофазная для подключения приборов повышенной мощности. Розетка идет в комплекте с вилкой или без неё. Подключать жилы нужно в соответствие с маркировкой на розетке. Гнёзда на ней обозначены так: L, N и PE.

К контакту L подключается фазная жила (белый или коричневый цвет), к N подключается нулевая жила (синего цвета), к РЕ заземление (жила жёлто-зелёного цвета).

Можно, конечно, вместо розетки-вилки использовать клеммную колодку, заключённую распредкоробку, но этот способ не очень удобный, ведь в случае демонтажа плиты вам придётся отключать автомат в щитке и отсоединять кабель.

Кабель проведён от щита, розетка смонтирована. Теперь нужно подключить кабель к плите и вилку к кабелю. Это если кабель не подключён к панели. Обычно он идёт в комплекте. Если не идёт, то нужно приобрести нужной длины, количества жил и сечения. Для данного случая это будет трёхжильный кабель марки ПВС. Сечение такое же что и на розетку.

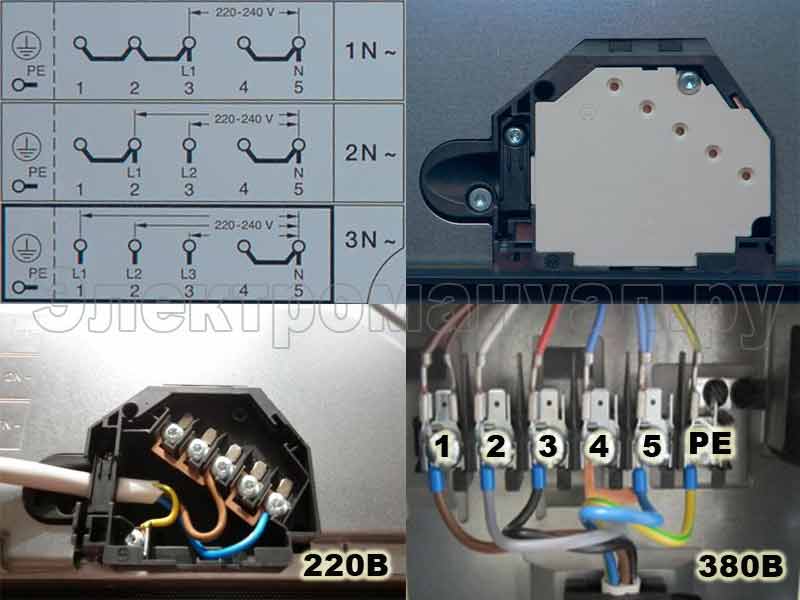

Теперь кабель подключаем непосредственно к плите. На плите находится клеммная колодка. Подключение производим соответственно схеме, которая должна быть на задней крышке.

Фазный (белый, коричневый) подключаем к запараллеленным клеммам 1, 2, 3. Нулевой (синий) к клеммам 4, 5. Заземление (жёлто-зелёный) к клемме РЕ.

Как видно на схеме клеммы 1, 2 и 3 соединены перемычками. Если перемычки отсутствуют, то их надо поставить — они должны идти в комплекте. Если же их нет, то нужно изготовить из провода соответствующего сечения.

К вилке кабель подключаем по такой же схеме как и к розетке.

Подключать к однофазной сети панель мощностью более 3,5 кВт нежелательно. Например у нас в городе потребляемая мощность квартиры или домовладения ограничена вводным автоматическим выключателем 25 А. Это соответствует потребляемой мощности 5,5 — 6 кВт.

Поэтому индукционные варочные панели мощностью от 3,5 кВт желательно подключать к трёхфазной сети.

Но если всё же вы приобрели прибор мощностью 5,5 кВт и выше, то путем настройки панели нужно исключить возможность включения всех конфорок одновременно.

Приготовление кабеля для подключения

Перед тем как приступить к подключению 5-жильного кабеля к варочной панели необходимо приготовить его. В этом разделе мы рассмотрим шаги, которые помогут вам правильно подготовить кабель.

1. Отключите электричество. Прежде чем приступить к работе, убедитесь, что электричество в квартире или доме отключено. Для этого выключите соответствующий автомат в электрощитке.
2. Изучите инструкцию. Перед началом работы внимательно изучите инструкцию по установке варочной панели. Там должна быть указана информация о правильном подключении и требования к кабелю.
3. Подготовьте инструменты. Убедитесь, что у вас есть необходимые инструменты: отвертки, кусачки, нож для изоляции проводов и степлер для крепления кабеля.
4. Приготовьте кабель. Откройте упаковку с кабелем и проверьте его целостность. Затем отрежьте нужную длину кабеля с запасом на случай непредвиденных ситуаций.
5. Подготовьте провода. Откройте изоляцию на концах кабеля примерно на 2-3 сантиметра, чтобы освободить медные провода. Внимательно проверьте, чтобы провода не повреждались при этом.
6. Соедините провода. Соедините провода с варочной панелью. Ориентируйтесь по инструкции производителя, чтобы правильно подключить каждый провод к соответствующему контакту. Обычно для подключение используется винтовое соединение или соединение при помощи штыревого зажима.
7. Изолируйте соединения. После подключения проводов к варочной панели, изолируйте соединения с помощью электроизоляционной ленты или термоусадочной трубки. Это поможет предотвратить короткое замыкание.
8. Проверьте подключение. Включите электричество и проверьте работу варочной панели. Убедитесь, что все плитки нагреваются и функционируют правильно.

Приготовление кабеля для подключения является важным этапом, который поможет избежать проблем при установке варочной панели. Следуйте указанным шагам, чтобы выполнить эту задачу корректно и безопасно.

Схема подключения

После подготовительных работ выполняют непосредственное подключение варочной плиты или варочной панели индукционного типа. На обратной стороне изделий располагается табличка с изображением заводской схемы подключения.

Для однофазной сети используется схема, которая чаще всего обозначается 1N. Здесь клеммы под номерами 1, 2, 3 объединяются между собой перемычками и образуют единую фазную шину. К ней, а точнее, к первой или третьей клемме, присоединяют жилу черного (коричневого, серого) цвета и затягивают контактный винт.

Следующим шагом присоединяют жилу синего цвета к контактной колодке с обозначением N. В панелях с универсальным (220/400 В) питанием нулевой контакт удваивается, то есть присутствуют две клеммы №4 и №5. Их, как и три фазных, закорачивают перемычкой и подключают провод к одной из клемм.

Завершают процесс подключением желто-зеленого провода к контакту со значком «заземление» или буквенным обозначением PE.

Аналогично подключают штепсельный разъем, где соблюдается тот же принцип маркировки и обозначений. Многие пользователи вместо штепсельного разъема или розетки применяют клеммные коробки, например, КлК-5С. Это играет положительную роль в плане надежности контактов.

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

Подключение варочной панели к электрической сети своими руками

Схема электропитания индуктивной поверхности

Подключение линии в распределительном щитке

Однофазная сеть предполагает использование двухполюсного защитного устройства, трёхфазная — автомата с четырьмя полюсами. Показатель тока утечки обычно составляет 30–40 А, но для энергопотребителей мощностью выше 7,2 кВт — 25 А безопаснее.

Выходы кабеля в обмотке коричневого, чёрного и белого цвета — фазы, которые подходят к автомату снизу на болты с маркировками 1, 2, 3. Ноль в голубой изоляции закреплён на N. Жёлто-зелёный защитный проводник отводят к шине заземления.

Узел соединения проводки в подрозетнике

Силовая пара — разъёмное соединение. Розетка для индукционной плиты имеет обычно 3 штыря. Для подсоединения кабеля её необходимо разобрать, зачистить жилы ПВС кабеля от изоляции. Фаза и ноль фиксируется на боковых контактах, руководствуясь маркировкой. Если провод плиты имеет 4 или 5 выходов, одну или две пары соединяют опрессовкой под общий наконечник. Скручивать можно чёрный провод с коричневым, а серый с голубым. Приём не совсем безопасный, потому что провод заземления оказывается в два раза меньше толщины рабочих проводников, что противоречит нормам. Как вариант, лишние концы изолируются и отводятся. Электроприбор при этом может давать сбои управления, а поля обогрева будут включаться не все.

Вместо штепсельного соединения применяют блок с двумя рядами клемм — коннектор. Габариты монтажной коробки 100*100*50 мм. Пары винтов сверху вниз или слева направо фиксируют входящие и исходящие фазы, ноль и заземление. Недостаток таких устройств в том, что они не всегда выдерживают заданную мощность. Для трёхфазных соединений достаточно пружинного конвектора (пропуск тока до 24 А), для однофазных — необходим винтовой (36 А). Приоритетом использования обладает модель КлК–5С.

Жилы проводки объединяются с проводами потребителя при помощи гильз. Диаметр трубчатых изделий из электротехнической меди подбирается по сечению кабеля. Если толщина проводников на концах гильзы отличается, более тонкий уплотняют дополнительным проводом. Края гильзы зажимаются пресс клещами (пассатижи не подходят для данной задачи), обматывают изолентой или заплавляют термоусадочной трубкой. Соединённые линии аккуратно укладывают в подрозетник. Способ требует от исполнителя опыта и наличия специального инструмента.
