Настройка параметров
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.
Также немного полезной информации вы можете узнать, просмотрев данное видео:
Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!
Будет интересно прочитать:
Когда мы рассказывали о том, как сделать уличное освещение экономичным и в то же время функциональным, то настоятельно рекомендовали вам установить на прожекторы датчик движения. Данное устройство позволит автоматизировать систему подсветки и включать ее не только при наступлении темноты, но и в том случае, если в зоне обнаружения будет зафиксировано движение. Однако далеко не всегда получается выполнить настройку так, как вам хочется, в результате чего сенсор срабатывает при малейшем колебании веток либо когда на улице не слишком темно. Именно поэтому для наших читателей мы подготовили подробную инструкцию, в которой доступно объяснили, как настроить датчик движения для освещения с двумя и тремя регуляторами.
Настройка датчика
В первую очередь необходимо правильно установить сам уличный прожектор (светодиодный) с датчиком движения. Основное требование к монтажу – направить элементы чувствительных сенсоров в пространство, которое необходимо контролировать. И уже после этого можно производить настройку датчика движения и освещенности.
Заметим, что конструкция и состав самого датчика достаточно сложный. В него входят несколько элементов, от которых зависит способность улавливания температуры движущегося объекта. Именно тепловые потоки собираются специальной линзой, названной в честь ее изобретателя. Это линза Френеля. Собранные тепловые потоки фокусируются и подаются на сенсор пиродетектора. Сам сенсор является инфракрасным. Далее, происходит обработка полученных данных специальными электронными устройствами, которые решают, включать светильник или нет.
Еще при установке прожектора необходимо учитывать два критерия, которые будут влиять на качество работы датчика, а соответственно и прожектора.
- Расстояние действия (дальность).
- Угол отклонения. Здесь имеется в виду отклонение, как по горизонтали, так и по вертикали.
Первый показатель гарантирует включение прожектора при приближении объекта. Если выставлено расстояние, и объект не дошел до его границы, то светильник не включится. То же самое касается угла охвата. То есть, объект должен попасть в трехмерное пространство, чтобы прожектор включился. Оба показателя: дальность и угол, указываются в паспорте уличного светодиодного светильника. Их и надо будет выставить после подключения прибора.
Необходимо отметить, что современный рынок осветительного оборудования предлагает сегодня большое разнообразие прожекторов светодиодных с датчиками движения и освещенности. Есть простые модели, есть сложные, поэтому и настройка их производится по-разному. К примеру, есть модели, где всего лишь два регулировочных винта, есть с тремя винтами. Но суть проведения настройки практически одинаковое.
- Во-первых, необходимо настроить время включения. В данном случае будет срабатывать датчик, который будет реагировать на появление объекта. Это может произойти сразу через несколько миллисекунд, а может с задержкой до 10 секунд.
- Во-вторых, настраивается включение прожектора в темное время суток. Это также происходит в автоматическом режиме. Как только появляется определенная степень темноты, светильник должен загореться. Можно выставить его так, чтобы он не отключался даже днем.
Это две основные функции. Третья дополнительная – это регулировка четкости реагирования на движущийся объект. По сути, это чувствительность сенсоров. Такие модели с тремя видами настройки являются более дорогими, поэтому из двух придется выбирать, учитывая бюджет, выделенный на организацию освещения.
Как выбрать?
Широкое применение светодиодных прожекторов осложняет выбор модели
Кроме мощности важно обратить внимание на следующие параметры:
Место использования
Если вам нужен прибор для освещения улицы, то не помешает защита от вандалов. Способность не пропускать влагу и пыль будет здесь очень кстати. Уличные прожекторы переносят разную погоду и температурные условия. Если, в вашем случае, прожектор будет в помещении, можно выбрать модель попроще и дешевле.
Назначение освещения
В случае установки прожекторов на рекламных щитах, дорогах или в подъезде, очень важна хорошая цветопередача
Для такого применения обратите внимание на этот параметр, идеален будет прожектор с цветопередачей Ra>80. При других ситуациях, показатели могут быть ниже
Площадь освещения
Это важно не только для определения уровня мощности, как мы писали в начале статьи, но и для получения желаемого эффекта. Если вам необходимо сделать световой акцент, выбирайте прожектор с углом рассеивания меньше 100 градусов
Для полноценного освещения дороги, берите с большим углом рассеивания – они более равномерно распределяют свет.
Дополнительные функции
В каком-то случае вам понадобится светильник с датчиком движения. Например, для двора или входной двери. В ситуации установки прожекторов для акцентной подсветки (фасады домов или фонтаны), есть возможность приобрести модель с меняющимся цветом. Стоит понимать, что такие дополнения отражаются на стоимости товара.
Крепление
Есть различные варианты: монтирование на пол, стены, столбы и заборы. Есть также и переносные варианты, если крепление вам не нужно.
Подключение и настройка
Установка прожектора должна производиться после оценки местности, где он будет располагаться. При этом учитываются следующие факторы:
- Высота расположения прибора, чтобы он был недоступен для злоумышленников;
- Радиус действия датчика движения должен соответствовать площади участка, где нужно организовать освещение;
- Возможность обслуживания осветительного прибора.
Для подключения автоматического блока потребуется трехжильный провод, площадь сечения которого определяется мощностью лампы. Конструкция должна быть заземлена, для чего может использоваться выделенный заземляющий проводник или же проводник питающего кабеля. Схема подключения предусматривает необходимость соединения трех проводов: фаза, ноль, питающий кабель. Как и прожектор, так и датчик оснащены клеммными коробками, в которых спрятаны провода. Все соединения выполняются посредством болтового соединения.
Как правило, схема подключения указана в сопроводительной документации осветительного прибора. После монтажа оборудования следует произвести его настройку. На корпусе датчика движения присутствуют несколько переключателей:
- Чувствительность прибора – определяет уровень эффективности работы;
- Датчик освещенности – позволяет установить временные рамки для работы прожектора, в частности, организовать включение только в вечернее время;
- Время работы – позволяет задать промежуток, на протяжении которого прожектор будет оставаться включенным после срабатывания датчика движения.
Настройка прибора чувствительности
Установив эти три переключателя на требуемый уровень, можно добиться максимально эффективного функционирования источника света.
Монтаж прожектора
Этот осветительный прибор должен подключаться к электросети посредством трехжильного кабеля и обязательно через автоматический выключатель. Рекомендованная величина тока защиты «автомата» – в три раза выше значения мощности лампы осветительного прибора. Схема подключения должна быть составлена так, чтобы именно автоматический выключатель отключал фазовый провод сети.
https://youtube.com/watch?v=xRC8VQzZnT8
Нормы установки прожекторов и требования, предъявляемые к такому виду осветительных приборов, регламентирует соответствующий СНиП. Основные положения:
- прожекторы могут быть установлены на отдельно стоящих опорах и на фасадах зданий;
- в качестве крепления используется кронштейн или трос;

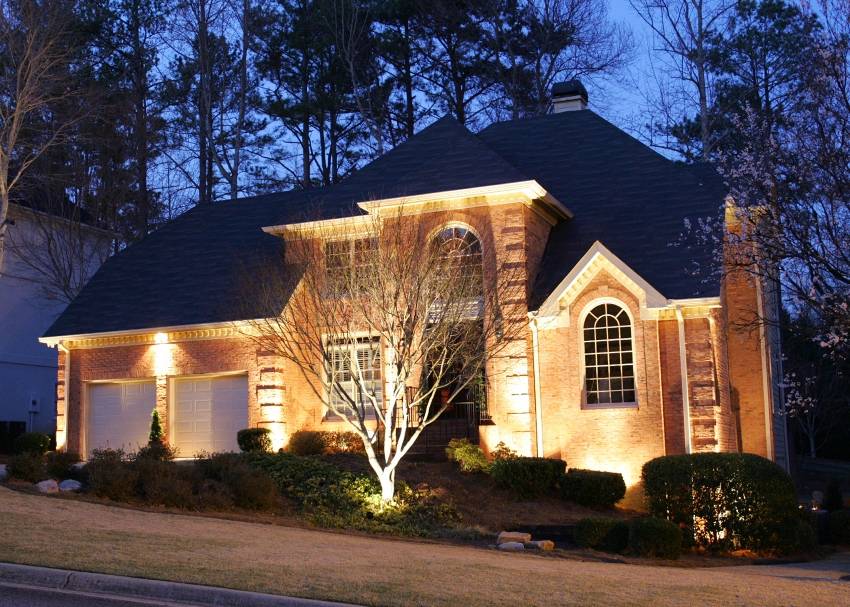

- для подсветки архитектурных объектов и памятников задействуются прожекторы направленного или рассеянного света.
Таким образом, источник света на базе светодиодов с ИК датчиком можно назвать одним из наиболее экономически выгодных решений при обустройстве уличного освещения на крупных территориях. Основные плюсы таких приборов: невысокое энергопотребление, включение только при появлении движущегося объекта, отсутствие необходимости в частом обслуживании.
Выбор светильников в зависимости от предназначения: прожекторы 12 вольт и выше
Выбирая прожектор для уличного освещения, нужно учитывать целый ряд факторов. Часто люди ориентируются на низкую стоимость изделия, хотя невысокая цена не гарантирует качество и соответствие светильника всем необходимым техническим параметрам. Важным моментом в выборе прожектора является его месторасположение.
Если площадь территории для освещения обширная, то лучше сделать выбор в пользу светодиодного уличного прожектора выше 20 Вт
Для освещения территории вокруг коттеджа или возле подъезда минимальные показатели светильника должны соответствовать 12 вольт. Светодиодный прожектор такого назначения должен обеспечивать световой поток 600-1200 лм. В основном это конструкция в форме прямоугольника, которую крепят с помощью кронштейна к любому основанию. Если площадь придомовой территории обширная, то лучше сделать выбор в пользу светодиодного уличного прожектора 20 Вт.
Важно учитывать степень защиты IP. Приборы для освещения на улице должны иметь IP65, что обеспечит надежное предохранение изделия
Для подсветки парков, скверов и тротуаров используют более массивные и мощные прожекторы. Чаще всего это матричные светильники. Матрица светодиодов в устройстве обеспечивает равномерное распространение света. Уровень освещения зависит от высоты размещения светильника, а мощность энергопотребления колеблется от 15 до 50 Вт. Наиболее популярная категория – это уличный светодиодный прожектор 30 Вт. Светопоток при такой мощности колеблется от 1000 до 6000 лм. Светильники с высокой мощностью необходимо размещать на высоких столбах.
Уровень освещения светодиодными прожекторами зависит от высоты размещения данных осветительных приборов
Для декоративного освещения используют лампы менее мощные – от 5 до 20 Вт с углом рассеивания до 90°. Оригинально смотрятся прожекторы с разноцветными светодиодами.

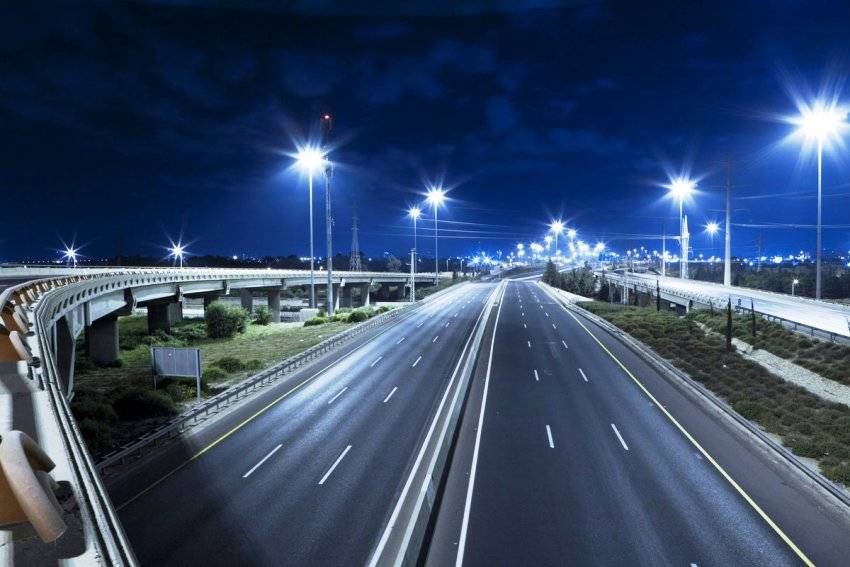

Светодиодные прожекторы 100 Вт и выше для освещения улиц, дорог и автомагистралей
Прожекторы с мощностью свыше 80 Вт используют для наружного освещения больших площадей, например, открытых складов, проезжей части в черте города и магистрали за его пределами.
Например, освещенность 1 км проезжей части шириной 7 м способен обеспечить уличный прожектор светодиодный 100 Вт, имеющий суммарную мощность 2 625 Вт (с учетом холостого хода драйверов). При этом необходимо, чтобы светильник был установлен на высоте 9 м, удален от бордюра на 1 м, расстояние между опорами должно составлять 40 м. Установка LED светильников, в сравнении с люминесцентными лампами, дает экономию энергопотребления до 30%.
Прожекторы с мощностью свыше 80 Вт используют для наружного освещения больших площадей, проезжей части и магистрали
Если расстояние между опорами сократить на 15%, то есть до 34 м, то, соответственно, увеличится и уровень экономии до 34%. Такой тип освещения с использованием светодиодных прожекторов 100 Вт подходит для подсветки дорог в черте города, особенно в местах размещения пешеходных переходов.
Светодиодные прожекторы 150 Вт используют как для уличного, так и для внутреннего освещения. Их устанавливают в хозяйственных и административных зданиях, имеющих большую площадь, а также на торговых площадках и складах. С их помощью освещают большие витрины, спортивные залы и рекламные баннеры.
Статья по теме:
Для осветления просторных ангаров, складов, промплощадок, а также автомагистралей успешно используют уличный светодиодный прожектор 200 Вт и выше. Такие светильники оснащены светодиодами со сроком службы до 100 000 часов.
Особенности выбора
Большинство покупателей и продавцов ориентируется в первую очередь на мощность прожектора. Этот подход в корне неверен, потому как при одной и той же мощности разные фонари выдают разное количество светового потока в зависимости от характеристик LED-чипа. Например, для освещения подъезда к гаражу с высоты 3 метров достаточно 10 W лампы, при условии, что энергоэффективность светодиода 100 люмен/ватт. Это среднее значение эффективности LED-лампы. То есть, в техническом паспорте изделия на 10 W должно приходиться около 1000 люмен. Если это значение меньше, то светодиод будет сильнее греться и слабее светить относительно других, с меньшей мощностью, но таким же световым потоком.
По закону сохранения энергии, чем больше энергии тратится на свет, тем меньше остается на тепло и наоборот. Лучшие показатели соотношения мощности к световому потоку 130 люмен/ватт, но такие лампы требовательны к качеству драйвера, без которого долго не прослужат.
Сравнение разных типов осветительных приборов.
Корпус уличного прожектора должен быть из металла, потому что пластик не обеспечивает достаточного теплоотвода. К тому же под длительным воздействием прямых солнечных лучей пластик становится хрупким, деформируется, вследствие чего нарушается герметичность конструкции.
Некоторые фонари оснащаются датчиками движения и света, включаясь с наступлением ночи и отключаясь утром или реагируя на приближение движущихся объектов. Это экономит электроэнергию, ресурс аппарата, а также освобождает владельца от необходимости контролировать работу осветительных приборов. Существуют полностью автономные системы с солнечными батареями и накопителем электроэнергии. Днем устройство заряжается, а ночью использует энергию аккумуляторов.
Надежность этих прожекторов зависит от всех комплектующих, в особенности от АКБ, так как через год эксплуатации уровень китайского накопителя дает просадку, а зимой он разряжается в 2–3 раза быстрее. Некоторые автономные системы совмещаются с видеорегистратором, что в комплексе представляет собой охранную систему, включающую свет и запись видео при появлении движения в радиусе действия датчиков.
Прожектор с датчиком движения с питанием от солнечной панели.
Стараясь выбрать яркий светодиодный прожектор, лучше обратить внимание на теплоту свечения, указанную в характеристиках изделия. Если стоит задача осветить придомовые территории, фасады зданий или рабочую зону, то лучше выбирать модели с теплотой свечения до 4000 K
От теплого или естественного света не устает зрение и цветопередача не искажается.
Сравнение цветовой температуры.
Китайские диоды зачастую делают именно холодного свечения, так как они выдают больше люмен на ватт. Для точных работ с мелкими деталями понадобится уровень освещенности не менее 40 люкс. Для освещения больших площадей, промышленных объектов, парковок, охранных зон подойдет яркий холодный свет в диапазоне 5000–6500 K с освещенностью от 20 до 40 люкс.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Виды ламп с детектором движения
В зависимости от того, как используется энергоноситель, лампы могут быть:
- Стационарные. Они функционируют только при условии подключения к сети. Установить их можно не в любом месте.
- Переносные. Это автономные устройства, работающие на сменных батарейках. Плюсом является отсутствие связи с проводами, но существует ограничение по мощности.
В качестве поставщика энергии может быть использована не только традиционная электросеть. Есть лампы, укомплектованные солнечными батарейками с аккумулятором. Работать с таким питанием могут лишь светодиодные светильники, т.к. им необходимо минимум электричества.
По способу соединения существует два варианта: в первом из них датчик движения соединяют с лампой при помощи провода и называется он выносным.
Led светильник, оснащенный датчиком типа ДД. Работает от батареек. Благодаря мобильности, применить его можно в любом месте
Во втором — сенсорный элемент и светильник являются единой конструкцией, датчик в этом случае называют встроенным. Считывающий элемент может быть как инфракрасным, так и ультразвуковым, основанным на микроволновом излучении.
Лампа с инфракрасным детектором
Наиболее популярными являются устройства, дополненные инфракрасными детекторами. Активизируются они при изменении тепловых характеристик в зоне контроля. Относят такие ИК датчики к пассивным. У этих приборов большой угол захвата, настройки высокой точности, безопасное излучение.
Лампы, укомплектованные датчиками движения — отличное и грамотное решение как для современного освещения жилья, надворных построек, лестниц, придомовой территории, так и для применения в больших масштабах
Предназначены светильники с пассивными ИК детекторами только для внутреннего использования. Применение их для освещения дворов и улиц невозможно из-за плохой сопротивляемости температурным перепадам. Они выводят их со строя.
Ультразвуковые и микроволновые варианты
Такого типа датчики движения относятся по принципу действия к активным. У них общий принцип работы — излучение и принятие волн конкретной длины. Светильники с датчиками, отзывающимися на ультразвуковые частоты, являются универсальными. Для них не страшны атмосферные воздействия, поэтому подходят они как для установки в доме, так и извне.
Но недостатки у ультразвуковых сенсоров есть, и главный из них — негативное влияние на животных, способных улавливать излучение. К этому можно приплюсовать ограниченную зону действия, небольшую точность.
Датчики на базе микроволнового излучения работают за счет распространения магнитоэлектрических волн на частоте более 5 ГГц. Оборудуют ими светильники, устанавливаемые в хозяйственных, производственных помещениях. Здесь их действие рассчитано на прохождение перегородок и стен.
Дорогие модели ламп с датчиками, реагирующими на движение, укомплектовывают пультами управления. Их конструкция включает несколько считывающих устройств, контролирующих и в какой-то степени перекрывающих зоны влияния друг друга.
Лампа нового поколения с двумя датчиками движения — ИК и ультразвуковым. В момент их одновременного срабатывания светильник включается
Светильники с датчиками рассчитаны на питание от источника, вырабатывающего переменный ток, напряжением 220 В. Предельная мощность — до 2 кВт, хотя встречаются приборы, работающие от 12 В.
Подключение прожектора с датчиком движения
Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.
Прожектор с датчиком движения
Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.
В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.
По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.
Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.
Совет
Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.
Схема подключения прожектора к схеме приведена ниже:
- Фазный провод подключается к датчику.
- Нулевой провод от колодки идет на датчик и прожектор.
- Проводник для защиты подключен к корпусу.
- Провод с фазой А подключен к светильнику через колодку.
Подключение датчика движения к прожектору
Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.
Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.
Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.
Установка прожекторов
Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.
Подключение датчика движения к прожектору
Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах
Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору
Подключение светодиодного прожектора
Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.
При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.
Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.
Монтаж прожекторов с фотореле (сенсорных).
Светодиодный прожектор с датчиком движения
Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.
Настройка и регулирование датчиков движения
Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.
Светильник с ручками для регулирования
Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.
Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.
Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.
Световой поток
Ошибка

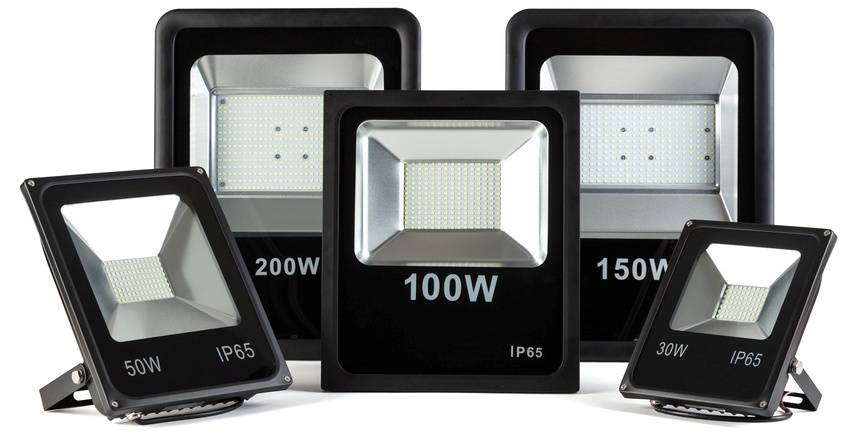

Мне нужен 20, 30, 50Вт прожектор.
Нельзя выбирать прожектор только по его номинальной мощности. Два, казалось бы, одинаковых 30-ти ваттных светильника могут светить совершенно по-разному – от 1500 люмен до 3000 люмен.
В первую очередь вы должны покупать световой поток (люмены), а не ватты.
В идеале 1Вт мощности должен соответствовать 100 Люменам.
Но такие экземпляры попадаются в наших магазинах довольно редко. Бытовым стандартом все же считается 90Лм/1Вт.
Если световой поток меньше, то вы попросту переплачиваете за продукт.
Это все равно что купить 1кг картошки, а придя домой обнаружить, что по факту вам продали всего лишь 700 грамм. И вы такие, ну ОК, зато дешево.
Там, где производитель вообще не указывает на световую отдачу в люменах, это заранее проигрышный вариант.
Есть, кстати, и другие довольно редкие модели, у которых характеристики могут даже превышать условные 100Лм/1Вт. Правда и цена на них будет совершенно другая.
Ошибка
Очень многие пугают неопытных пользователей, что чем больше люмен на ватт, тем сильнее греется прожектор.
На самом деле мощность в светодиодах расходуется:
либо на свет
либо на тепло
При равной потребляемой мощности светодиод, выдающий больший световой поток, не будет давать больше нагрева.
Скорее наоборот, неэффективные светодиоды греются гораздо сильнее.
Вот, например, температура обратной стороны корпуса дешевого китайского прожектора спустя всего несколько минут работы.
На такой светильник можно смело ставить чайник и использовать его вместо термопота
Ошибка
При этом не путайте рабочий диапазон температур, который указывается в технических характеристиках, с рабочей температурой нагрева самого прожектора.
Это разные величины. На коробке указывается диапазон температур ОКРУЖАЮЩЕЙ СРЕДЫ, при которой допускается его долговременная работа.
Естественно, что корпус в ряде случаев будет греться сильнее.
Лед прожекторы с датчиком движения
Сегодня существует много видов лед прожекторов: лед прожекторы с датчиком движения, прожекторы на штативе, RGB прожектора и т.д. В данной статье предлагаем вам более детально рассмотреть преимущества и виды светодиодных прожекторов с датчиком движения.
Огромное преимущество таких прожекторов состоит в том, что вам не нужно приобретать отдельно датчик движения и дополнительно сам прожектор, а потом отдельно компоновать все составляющие и думать о том как защитить от внешних воздействий осадков, пили и влаги датчик, потому что встроенный сенсор находится внутри короба и уже достаточно защищен.
С помощью простых регулировок вы выбираете и устанавливаете такие параметры как:
1. Длительность свечения лед прожектора. Она может составлять от нескольких секунд до нескольких минут. И характеризует общий период свечения прожектора от времени его срабатывания до выключения.
2. Светочувствительность лед прожектора. Устанавливается индивидуальная чувствительность сенсора. Прожектор может включаться либо при полной темноте в 22.00-23.00 либо при легких сумерках, которые наступают после 18.00-19.00.
3. Чувствительность срабатывания на объект, который попадает в зону захвата датчика. Эта регулировка позволит вам установить включение/выключение прожектора, когда в зоне захвата датчика движется небольшой объект (собака, кошка) либо крупный объект (человек, группа людей, проезжающий автомобиль).
Приобрести лед прожектор с датчиком движения можно здесь.
Статья предоставлена на правах рекламы ведущим магазином светодиодного освещения “GetLED”.
*Комментарий: редакция не несёт ответственности за содержание и мнения, изложенные в статьях со знаком Ⓟ.
