Мультиметр dt830b инструкция по применению

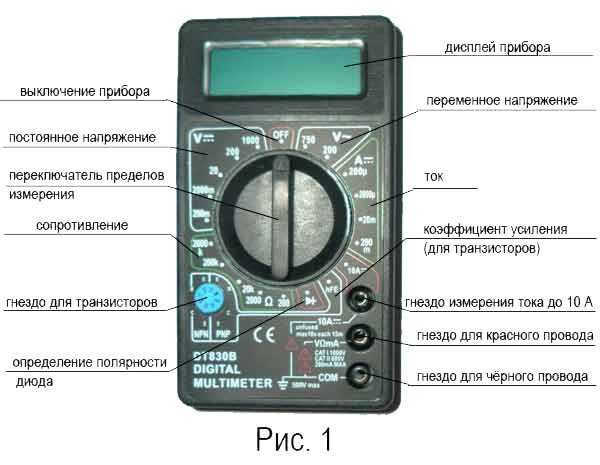

Мультиметр внешний вид и разъемы

Что означают данные надписи:

• OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
• ACV — измерение переменного U
• DCV — измерение постоянного U
• DCA — измерение постоянного тока
• Ω — замер сопротивления
• hFE — замер характеристик транзисторов
• значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа

Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Разновидности мультиметров и принцип их устройства

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.

Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.

Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций. Производители предлагают дорогие модели, похожие на осциллографы.

На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.

Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр

Одно из главных преимуществ аналогового мультиметра – невысокая цена при вполне достаточной для бытовых целей точности измерений.

Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.

Свое название эти приборы получили потому, что входящие в прибор аналоговые сигналы в аналого-цифровом преобразователе (АЦП) переходят в цифровую форму. Такие аппараты дороже аналоговых, зато размеры и вес у них несколько меньше, работать с ними удобнее и быстрее.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.

Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

• В комплект для измерений входят два провода с клеммами и остроконечными щупами:
• один провод черного цвета – «минус», «масса», «com» (common – общий);
• второй провод красного – «плюс» или «измерительный».

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.

Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Как устроен мультиметр

Этот цифровой прибор создан на основе специализированной микросхемы. Основной элемент выполняет:

• обработку измеряемых параметров с применением амплитудно-цифрового преобразования с двойным интегрированием;
• управление индикацией;
• защитные и предупреждающие функции.

Резисторы и другие дополнительные компоненты необходимы для шагового изменения тока и напряжения. Поворотным регулятором переключают электрическую цепь в нужный диапазон измерений. Питание – автономное от сменной батареи типа «Крона» (9V).

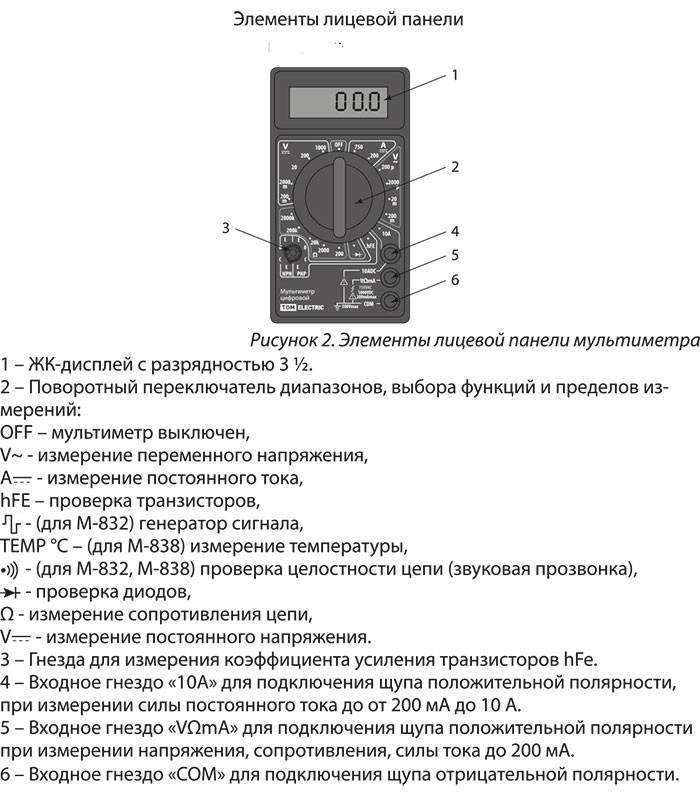

Внешний вид и разъемы

Многофункциональный измерительный прибор dt 830b оснащен жидкокристаллическим дисплеем. Такое решение помогает экономить электроэнергию, поэтому штатного элемента питания хватит надолго. Дополнительным преимуществом является устойчивость к перегрузкам. Стрелочный индикатор можно повредить броском напряжения. В аналогичной ситуации мультиметр отобразит чрезмерное значение единицей в старшем разряде.

На снимке отмечены разъемы:

1. колодка для проверки транзисторов;
2. вход с шунтированием, который применяют для измерения сильных токов до 10 А;
3. универсальный вход для измерения электрического сопротивления, напряжения, силы тока;
4. общий проводник (COM, «земля»).

Органы управления мультиметра

Использование техники не вызывает затруднений даже у новичков. Для хранения и перевозки переключатель устанавливают в положение «Выключено» (OFF). В этом случае питание отключено, энергия не потребляется, индикатор погашен. Необходимое положение выбирают поворотом рукоятки. На картинке выше хорошо видно цветовое выделение:

• отдельных групп измеряемых параметров;
• предупредительных надписей;
• кабелей и разъемов.

К сведению. Рекомендуется пошаговое изменение диапазона от больших значений к меньшим, чтобы исключить перегрузки.

Измерение сопротивления

Функция необходима, когда требуется провести электропроводку в квартире или найти обрыв в домашней сети. Не все знают, как в таком случае пользоваться мультиметром, а надо всего лишь установить переключатель в сектор измерения сопротивления на соответствующий диапазон измерений. В приборе есть звуковая сигнализация о том, что цепь замкнута. Если сигнала нет, это означает, что где-то есть разрыв или величина сопротивления цепи выше 50 Ом.

Диапазон минимальных сопротивлений (до 200 Ом) называется коротким замыканием. Если соединить между собой красный и черный щуп, прибор должен показать величину, близкую к нулю.

Мультиметр DT-830B китайского производства имеет следующие особенности при измерении электрических сопротивлений:

1. Высокая погрешность показаний.
2. При измерении маленьких сопротивлений из показаний следует вычитать значение, получаемое на контакте щупов. Для этого их предварительно замыкают. На остальных диапазонах сектора погрешность снижается.

Как измерить напряжение постоянного тока

Прибор переключается в сектор DCV, разделенный на 5 диапазонов. Переключатель устанавливается в заведомо больший интервал значений. При измерении напряжения с питанием от аккумулятора 3 В или 12 В можно ставить сектор в положение «20». На большую величину ставить не следует, поскольку увеличится погрешность показаний, а при меньшей прибор может перегореть. При грубых замерах, если нужна точность всего до 1 В, мультиметр можно сразу устанавливать в положение «500». Аналогично делают, когда измеряемое напряжение неизвестно по величине. После можно постепенно переключать диапазон на меньшие значения. О самом верхнем уровне измерений сигнализирует предупреждение «HV», которое загорается в левом верхнем углу

Большие значения напряжения требуют соблюдения осторожности в работе с прибором, хотя как вольтметр из мультиметра DT-830B он надежней, чем амперметр или омметр

Соблюдение полярности щупов для цифрового прибора необязательно. Если она не совпадет, на величину показаний это не повлияет, а слева на экране загорается знак «-«.

Аналоговые и цифровые

Показания в аналоговых приборах отражаются стрелкой на цифровой шкале. На сегодняшний день достаточно много встречается старых советских устройств, а также новых китайских приборов такого типа. Для работы с таким прибором необходимы специальные навыки и знания. К тому же стрелочный прибор очень чувствителен к колебаниям, поэтому держать его нужно ровно и максимально неподвижно. Яркими представителями являются Sunwa YX -1000a и Sunwa MF -110a.

Цифровой мультиметр полностью электронный, без каких-либо аналоговых элементов. Показания в этих приборах довольно точные, без погрешностей и выводятся на цифровой экран. Это достаточно удобно и исключает ошибки, которые могут возникнуть у пользователя при считывании результатов измерений с аналогового прибора. На сегодняшний день цифровые мультиметры занимают первые места по популярности и использованию среди приборов такого типа.

Цены на цифровые мультиметры лежат в довольно широком показателе. Стоимость самых простых устройств начального уровня, как правило, произведенных в Китае, начинается от нескольких сотен рублей. Профессиональные приборы, выпущенные именитыми производителями, собранные из качественных материалов и комплектующих и обладающие большой функциональностью, могут достигать нескольких десятков тысяч рублей.

Неважно, сколько стоит мультиметр, основные функции будут присутствовать даже в самом дешевом — измерение тока, измерение напряжения, прозвонка проводов на обрыв. В этом поможет тестер электрический — мультиметр, как пользоваться, подскажет инструкция

Визуально бо́льшая часть приборов похожа друг на друга. Основным органом управления в них является центральный многопозиционный переключатель. С его помощью осуществляется выбор измеряемого параметра и задается величина его измерения.

Как пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

1. установить режим в позицию ACV или DCV в предполагаемом интервале;
2. черный провод подключить к коннектору СОМ, красный — к разъему VΩmA;
3. наконечники щупов соединить с контактами цепи;
4. считать с дисплея значение напряжения.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений. Для точности рекомендуется провести 2-3 попытки.

Сила тока

для проведения измерений в цепи устраивается разрыв;
черный щуп — в гнездо СОМ;
красный — в разъем до 200 мА или 10А;
наконечниками осторожно прикоснуться к контактам;
считать с дисплея значение напряжения.

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко. При работе с оголенными проводами необходимо соблюдать технику безопасности.

Сопротивление

1. установить режим Ω, выбрав максимальный диапазон;
2. щупы вставить в соответствующие коннекторы;
3. проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи;
4. концы проводников набросить на контакты исследуемого объекта;
5. считать с дисплея значение сопротивления.

Эту характеристику можно измерить тестером без подачи питания на резистор. Исследуемый элемент просто замыкается между двумя щупами. На экране появится сопротивление элемента или участка цепи, если проводимости нет, на экране высвечивается единица. Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

1. установить режим;
2. вставить ножки транзистора в разъем в соответствии с цоколевкой;
3. отображением на дисплее будет значение усиления сигнала.

Для проверки исправности pn-переходов и определения коэффициента усиления диоды и простейшие транзисторы измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

1. выставить режим Fcx;
2. к коннектору для конденсаторов подключить красный щуп, черный — к СОМ;
3. считать с дисплея значение емкости в Фарадах.

Конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой или с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро без риска для человека и самого элемента. При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением емкости.

Прозвонка

1. установить режим прозвонки (значок «звуковой микшер»);
2. подключить щупы к концам участка проводки.

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений. Если целостность проводки не нарушена, раздастся звуковой зум, а на дисплее тестера будет высвечиваться значение близкое к нулю, если число на дисплее нестабильное и «прыгающее» — проводимость в цепи отсутствует.

Измерение температуры

1. вставить термопары в соответствующие коннекторы, соблюдая полярность;
2. приблизить условный спай к точке, в которой нужно найти температуру;
3. считать с дисплея значение температуры.

При контакте с температурной средой между концами термопары образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима. Для проверки работоспособности прибора можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Мультиметр DT-830B: схема и ремонт

Для недорогого малогабаритного прибора чаще всего применяется микросхема ICL7106.

При измерении напряжения сигнал поступает с переключателя через резистор R17 на вход 31 микросхемы. Когда производится измерение переменного напряжения, происходит его выпрямление через диод D1, после чего по цепочке сигнал также проходит к выводу 32 микросхемы.

Измеряемый постоянный ток создает падение напряжения на резисторах, после чего сигнал также подается на вход 32. Защита микросхемы производится предохранителем на 0,2 А, установленным на входе.

Прибор часто выходит из строя при потере контактов и при неправильном включении. Прежде всего проверяется и меняется предохранитель.

Прибор надежно работает при измерении напряжения, поскольку хорошо защищен на входе от перегрузок. Сбои могут произойти при измерении сопротивления или тока.

Сгоревшие резисторы можно определить визуально, а диоды и транзисторы проверить с помощью способов, приведенных ранее. Производится проверка на отсутствие обрывов и надежность контактов.

При ремонте прибора сначала проверяется подача питания. Затем проверяется исправность микросхемы. Она должна быть работоспособной, если напряжение на выводе 30 составляет 3 В, а между питанием и общим выводом микросхемы нет пробоя.

При разборке не следует терять шарики переключателя, без которых не будет его надежной фиксации.

Разрядность, разрешение, погрешность

Разрядность мультиметра — это величина, определяющая число разрядов для записи измеряемой характеристики. Она задает не точность измерений прибора, а вид (длину) числа. Так например, разрядность 4 1/2 означает, что дисплей отображает 4 полных разряда и 1 половинчатый, то есть до 19999 отсчетов. Если величина выходит за эти пределы, необходимо переключиться в другой диапазон.

Разрешение мультиметра — обозначает степень точности прибора, то есть на каком интервале возможно обнаружение изменения характеристики. Если разрешение устройства составляет 1 мВ в диапазоне 4 В, то при измерении напряжения в пределах 1 В разница между соседними значениями будет не менее 1 мВ.

Погрешность мультиметра — это наибольшая ошибка, которую допускается прибором при измерении величин в конкретных рабочих условиях. Чем она меньше, тем ближе полученный результат к фактическому значению. Чаще всего погрешность выражается в процентах. Например, если она составляет 1%, то при отображении напряжения в 200 В истинное значение распределяется в пределах от 198 до 202 В.

Инструкция с описанием режимов измерения

В стандартной комплектации dt830b мультиметра инструкция по применению поясняет особенности работы с разными режимами. Ниже приведены нюансы, которые заслуживают отдельного упоминания.

Прозвонка участков цепи

Что такое измерение сопротивления изоляции и почему это важно

В этом режиме проверяют целостность электрической цепи. Его используют для контроля функционального состояния:

• дорожек печатной платы;
• кабельной продукции;
• разъемов и соединений.

Важно! В данной модели звуковая сигнализация отсутствует

Тестирование величин ~ U

Разъемы подключают в предназначенные для измерений гнезда: общее и универсальное. Если использовать вход 10 А, при подаче высокого переменного напряжения можно испортить прибор коротким замыканием. Полярность в данном случае не имеет значения. Паспортная точность соблюдается в частотном диапазоне от 40 до 400 Гц, чего вполне достаточно для работы со стандартными сетями электропитания.

Зависимость величин

Параметры	Значения
Предел измерений	200 В	750 В
Номинальное разрешение	100 В	1 В
Точность	±1,2% ± 10 сч. ед.	-«-

Режим измерений постоянного напряжения

В этом режиме входное электрическое сопротивление – 10 Мом. Защита от перегрузок срабатывает по уровню 200 V для нижних пределов измерений. Переключатель устанавливают в положение DCV. При индикации минуса на дисплее меняют полярность.

Зависимость величин

Параметры	Значения
Предел измерений	200 мВ	2 000 мВ	20 В	200 В	1 000 В
Номинальное разрешение	100 мВ	1 мВ	10 В	100 В	1 В
Точность	±0,25% ± 2 сч. ед.	±0,5% ± 2 сч. ед.	-«-	-«-	-«-

Измерение постоянного тока (в режиме до 200 мА)

Если параметры неизвестны даже приблизительно, лучше начинать с максимального диапазона (10 А). Такой подход поможет сохранить плавкий предохранитель.

Зависимость величин

Параметры	Значения
Предел измерений	200 мкА	2 мА	20 мА	200 мА	10 А
Номинальное разрешение	100 мкА	1 мкА	10 мкА	100 мкА	10 мкА
Точность	±1% ± 2 сч. ед.	-«-	-«-	±1,2% ± 2 сч. ед.	±2% ± 2 сч. ед.

Измерение постоянного тока до 10А

Защита от перегрузки по току создана с применением плавкого предохранителя. Следует помнить о том, что в цепи для измерения на диапазоне до 10 А такой компонент отсутствует.

Измерение сопротивления

Официальная dt 830b инструкция рекомендует отключать технику от сети при измерении сопротивлений. Индикация «1» свидетельствует о перегрузке, поэтому выбирают больший диапазон. Если показан «0», переключают рукоятку в другом направлении.

Зависимость величин

Параметры	Значения
Предел измерений, кОм	0,2	2	20	200	2000
Номинальное разрешение, Ом	0,1	1	10	100	1000
Точность	±0,8% ± 2 сч. ед.	-«-	-«-	-«-	±1% ± 2 сч. ед.

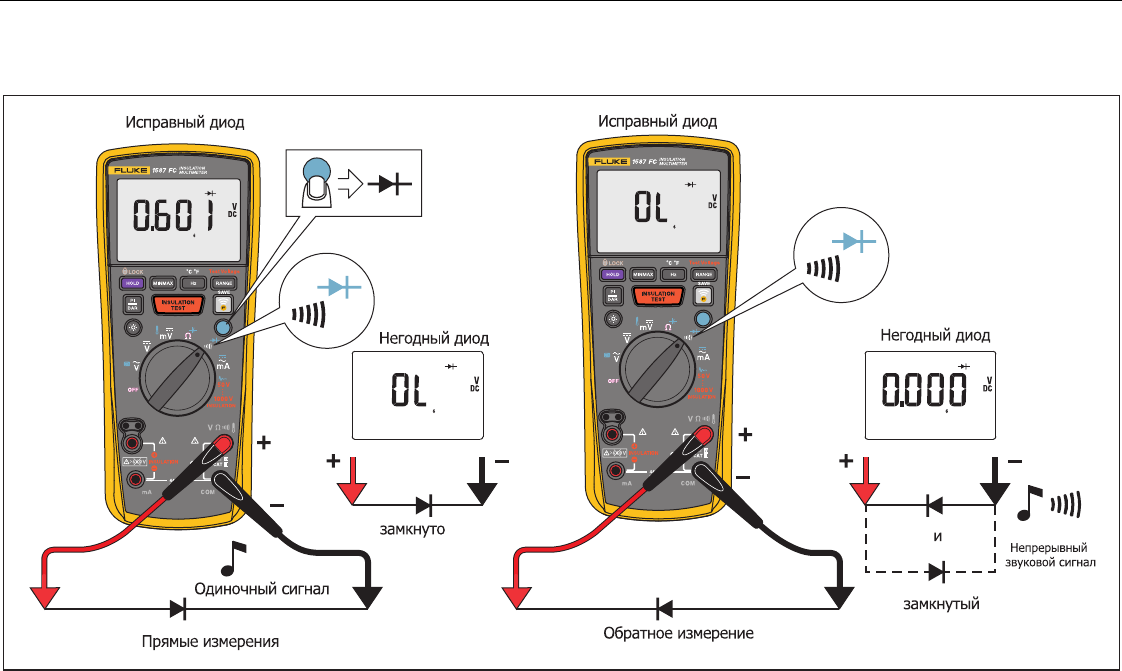

Контроль исправности диодов

Если подключить диод в прямом направлении, об исправности изделия свидетельствует индикация падения напряжения на полупроводниковом переходе в диапазоне от 350 до 750 мВ. Смена полярности должна индицироваться знаком перегрузки «1».

Сектор hFE

С помощью этого разъема можно узнать коэффициент усиления по току. Правильно установить полупроводниковый прибор в гнездо помогут буквенные обозначения p-n-p и n-p-n.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Измерительные работы

Как устроен мультиметр?

1. Циферблат показывает измеряемые значения в виде чисел на пластмассовом или стеклянном дисплее.
2. Переключатель обеспечивает изменение функций прибора, а также переключение диапазонов. В нерабочем состоянии он устанавливается в положение «Выкл».
3. Гнезда (разъемы) в корпусе для установки щупов. Главное, с надписью СОМ и отрицательной полярностью, имеет общее назначение. В него вставляется щуп с черным проводом. Следующее, отмеченное VΩmA, имеет положительную полярность с красным щупом.
4. Тестовые гибкие провода красного и черного цвета с клещами.
5. Панель для контроля транзисторов.

Контроль исправности диодов

В обратном направлении на диоде прибор должен показывать бесконечность (единица слева). В прямом направлении напряжение на переходе составляет 400-700 mV.

На этом секторе также можно проверить исправность транзистора. Если его представить как два встречно включенные диода, надо каждый переход проверить на пробой. Для этого выясняется, где находится база. Для типа pnp надо плюсовым щупом найти такой вывод (база), чтобы минусовой щуп показывал бесконечность на двух остальных (эмиттер и коллектор). Если транзистор имеет тип npn, база находится минусовым щупом. Чтобы найти эмиттер, надо измерить сопротивление его перехода, которое всегда больше, чем коллекторный. Для исправного элемента оно должно находиться в диапазоне 500-1200 Ом.

Прозвонив переходы мультиметром в прямом и обратном направлениях, можно определить, исправный транзистор или нет.

Заключение

Мультиметр DT-830B является универсальным прибором, необходимым для домашнего мастера и для профессионала. Он имеет много важных функций и недорого стоит. Для успешного использования необходимо подробно изучить, что такое мультиметр DT-830B. Инструкция по эксплуатации должна строго соблюдаться, чтобы не возникало ошибок, приводящих к выходу прибора из строя.

Универсальный мультиметр dt 830b предназначен для измерения основных электрических параметров, проверки целостности цепей и работоспособности полупроводниковых элементов. С помощью этой публикации можно научиться пользоваться прибором правильно.
