Укладка в трубах
Прокладка проводки в стальных или медных трубах, соблюдая оговоренные выше требования, возможна только на стадии постройки дома «с нуля».
Например, при монтаже электропроводки в доме из клееного бруса установка системы из таких труб, распаечных коробок и розеток (также металлических) осуществляется на этапе установки каркаса.
Правила скрытой проводки силовых кабелей в деревянном доме не допускают укладку кабеля в металлической или пластиковой гофре в выпиленных штробах. Укладка проводки в штробах внутри стен деревянного дома в толстостенных трубах допустима, но затруднительна ввиду необходимости изгибать трубы и делать сложные соединения при помощи муфт, фитингов или сварки.
Существует ряд требований, которые обязаны соблюдаться при монтаже скрытой проводки в деревянном доме.
Внутренняя поверхность стальных труб должна быть окрашена или оцинкована во избежание коррозии, медных — окрашена для защиты от окислов. Применение металлорукава/стальной гофры на изгибах и переходах обессмысливает всю конструкцию — переходы обеспечиваются резьбовыми соединениями или сваркой стык-в-стык.
По горизонтали трубы электрической проводки в деревянном доме прокладываются под небольшим углом для выхода конденсата, в самой нижней точке делается отверстие для стока жидкости (не внутрь стены). Для всей системы предусматривается заземление — отдельно от заземления, которое обеспечивается проводкой.
В деревянных домах подрозетники для розеток и выключателей используются только металлические. Соединения распаячной (распределительной) коробки с входящими в нее трубами должны быть герметичны.
Разводка электрики
Разводку электрики в деревянном доме можно осуществить двумя способами – открытым и скрытым.
Разводка электрики в деревянном доме открытым способом
При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).
В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).
Открытая разводка электрики в деревянном доме обладает следующими преимуществами – стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести – недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.
Наиболее популярный способ разводки электрики в деревянных домах – разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.
Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе
Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.
Разводка электрики в деревянном доме скрытым способом
По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.
Есть еще один способ скрытой разводки, который используется крайне редко – прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.
Основное преимущество данного способа разводки – эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой – более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.
Проход кабеля через стену
Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.
Соединение кабелей
При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.
От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.
Места соединения
кабеля должны быть доступно для ревизий.
Важно!!!
Чем больше кабельных соединений, тем ниже нагрузочная способность системы.
В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.
Важно!!!
Применение «скруток» – не рекомендуется!
Проект и схема разводки электропроводки
Требования к электропроводке в деревянном доме
Бревно и брус, в отличие от кирпича или бетона, считаются легковоспламеняющимися материалами.
Деревянные полы, потолки, стены могут возгораться при коротком замыкании, поэтому вероятность соприкосновения кабелей с поверхностями нужно минимизировать.
При укладке проводки в доме необходимо:
- выбирать открытый способ монтажа;
- использовать современные провода с прочной изоляцией и заземляющей жилой;
- закрывать кабели негорючими рукавами, например, из металлических труб (применять пластиковую гофру не рекомендуется);
- не допускать выраженного повышения нагрузки на проводку;
- монтировать автоматы, прекращающие подачу тока в случае утечки;
- не устанавливать светильники, провода, автоматы и щитки сомнительного качества.
Освещение в деревянном доме по типу помещений
Проект освещения разрабатывают с учетом назначения, отделки и параметров каждого помещения
Важно подобрать и расположить оборудование под конкретную высоту и наклон потолка, цвет стен, интерьер. Выберите подходящий дом из клееного бруса в каталоге, запросите презентацию с подробной поэтажной планировкой и высотой потолков
С этой информацией проще разрабатывать собственные варианты освещения.
Освещение потолка в деревянном доме
Для потолка с открытыми балками подходят точечные светильники, люстры, светодиодные ленты. Оборудование размещают в углублениях или крепят в нижней части балки.
Если потолок закрыт отделочным материалом, используют стандартные светильники — как в городских квартирах.
В обоих случаях проводку монтируют скрыто — прокладывают внутри перекрытия и выводят контакты в нужных точках.
Освещение лестницы в деревянном доме
Качественное освещение — одно из условий безопасного использования лестницы. Для этого используют три варианта освещения:
- Основное. Люстра или светильники устанавливаются на стенах или потолке.
- Точечное. Светодиодными лентами или скрытым освещением обозначают ступени, перила.
- Дежурное. Специальный «ночной» режим с приглушенным светом, которого достаточно чтобы увидеть ступени. Правильная подсветка освещает каждую ступень, но при этом не слепит человека.
Для удобного управления освещением предусматривают проходные (дублирующие) выключатели в холле первого и второго этажа, а также датчики движения, что позволяет разумно потреблять электроэнергию и освещать лестницу, только когда это необходимо.

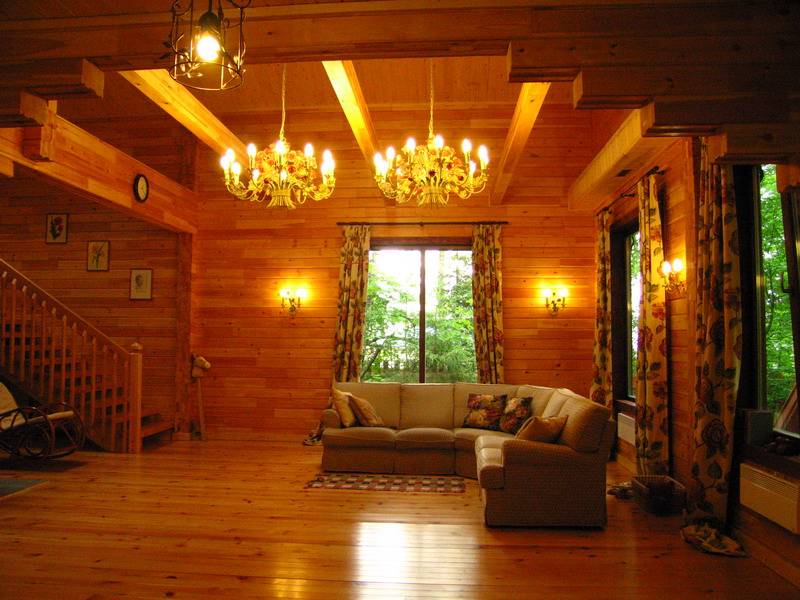

Освещение гостиной и второго света в деревянном доме
Гостиная (а тем более — гостиная со вторым светом) — самое объемное помещение коттеджа. Двухэтажного пространства хватает чтобы установить любое осветительное оборудование — здесь используют массивные люстры, прожекторы, подсветку вертикальных простенков между окнами.
Стандартный набор источников света для гостиной:
Основная люстра. Иногда вешают несколько люстр в разных точках — число зависит от площади комнаты.
- Местная подсветка зон. Отдельно освещают пространство рядом с камином, обеденный стол, стену возле телевизора, диван, книжный шкаф и т. д.
- Подсветка элементов интерьера. Возможно использование направленного света для выделения зеркал, шкафов, полок, карниза штор.
Освещение кухни
На кухне выделяют несколько участков, где проектируют освещение разного типа:
- Разделочный стол, плита, мойка. Обычно в зоне приготовления делают свет поярче.
- Обеденный стол. Над столом устанавливают отдельную люстру, которая создает уютную атмосферу. Дизайнеры не рекомендуют использовать здесь яркое холодное освещение, иначе цвета приготовленных блюд получаются неестественными.
Кухонные шкафы. Используется внутренняя подсветка, скрытое освещение, оформление контуров.
Правильно освещенная кухня — это одновременно светлое и уютное помещение, в котором приятно готовить, завтракать и ужинать всей семьей.
Освещение спальни, детской
Классическое оборудование поддерживает два режима: дневной и вечерний. При дневном освещении можно учить уроки, играть, убираться, заниматься спортом. Вечерний режим нужен для создания уютной атмосферы во время подготовки ко сну.
В спальне лучше предусмотреть два-три режима освещения: верхнее основное и дополнительное — у кровати, туалетного столика. Для гардероба, расположенного в спальне, можно предусмотреть встроенную подсветку шкафа — сенсорную или на датчике движения, которая срабатывает при открывании дверцы шкафа.
Освещение комнат на мансардном этаже с наклонным потолком и при низких потолках
На мансарде и в комнатах с потолками ниже 2.5 м используют компактные модели светильников. Часто источники света размещают в боковой части помещения — для мансарды это линия примыкания кровли к стене. Такое расположение зрительно увеличивает помещение и обеспечивает мягкий рассеянный свет.
Совет: при разработке схемы освещения мансарды не забудьте о расположении мансардных окон. Искусственное освещение не должно мешать естественному.
Рекомендации по освещению веранды, террасы
Веранда и терраса относятся к уличной зоне, поэтому освещение здесь должно гармонировать с подсветкой фасада дома и ландшафта.
Несколько советов:
- Используйте уличные модели светильников. Оборудование должно выдерживать возможные перепады температуры, влажности, образование конденсата.
- При монтаже желательно проложить отдельный кабель с собственными устройствами защиты.
- Продумайте систему управления так, чтобы свет можно было выключить изнутри и снаружи — тогда не придется вечером выходить, если забудете погасить свет на террасе.
Проходной выключатель
Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.
На схеме показан принцип работы проходных выключателей
У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует
Важно не перепутать порядок подключения при монтаже
Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой
Схема подключения двухклавишных проходных выключателей
Различные варианты схем для подключения 3 проходных выключателей
Дизайн освещения в деревянном доме
Современный дизайн жилых интерьеров включает много новых интересных стилей. Одним из них является минимализм, который предполагает строгое оформление помещений с использованием элементов из металла и деталей из стекла. Одной из основных особенностей жилых интерьеров является их наполненность уютом и теплом. Таким характеристикам идеально соответствует деревенский стиль, в котором ключевыми материалами являются натуральные — дерево, камень, ткани, кожа и т. д.
Деревянные дома в наше время становятся все более популярными. Жилые дома из бревна или бруса имеют привлекательный внешний вид и прекрасно подходят для постоянного проживания и отдыха. В деревянном коттедже можно полностью отстраниться от городской суеты и погрузиться в мир природы
При этом важно грамотно подобрать соответствующее освещение
При непрофессиональном подходе к оформлению интерьеров деревянный дом может создавать гнетущее впечатление крестьянской избы с низкими потолками
Разрабатывая дизайн интерьера в таком коттедже, нужно уделить внимание каждому элементу, включая мебель, декор, освещение и т. д. Необходимо учесть особенности прокладки электропроводки в деревянном доме и правильно подобрать светильники, которые будут сочетаться с общим дизайном помещений
Для оформления такого дома можно использовать осветительные приборы из керамики, дерева или тканей. Это могут быть абажуры, встроенные светильники, вертикальные или горизонтальные шинные системы
Необходимо учесть особенности прокладки электропроводки в деревянном доме и правильно подобрать светильники, которые будут сочетаться с общим дизайном помещений. Для оформления такого дома можно использовать осветительные приборы из керамики, дерева или тканей. Это могут быть абажуры, встроенные светильники, вертикальные или горизонтальные шинные системы.
Интерьеры деревянных домов отличаются «теплом», но при их оформлении следует учесть, что этот материал поглощает свет. Неправильное расположение осветительных приборов может привести к тому, что деревянный дом лишится тепла и уюта, погружаясь в холодные сумерки.
При наличии просторных оконных проемов в дневное время комнаты деревянного дома будут светлыми и уютными, но после захода солнца они могут стать серыми и холодными. Решить такую проблему поможет продуманное искусственное освещение.
Чаше всего в постройках с балочными конструкциями проектируют общую систему освещения, которая дополняется точечными светильниками в отдельных зонах. К примеру, на кухне таким образом можно подсветить зоны в области рабочего стола, плиты и мойки. На лестнице и веранде выгодно смотрятся встроенные элементы подсветки. При этом в деревянном доме не рекомендуется использование приборов освещения с галогенными лампами, которые сильно нагреваются и могут стать причиной пожара.
С помощью точечных светильников можно гармонично подчеркнуть красоту деревянного интерьера и акцентировать внимание на отдельных элементах декоративного оформления. Для организации освещения в деревянном доме с низкими потолками стоит рассмотреть вариант с подвесными люстрами, которые рассеивают свет. Отдельное внимание нужно уделить безопасности электрической проводки и противопожарным требованиям
Электропровода в деревянном доме должны быть защищены: дерево, используемое для сооружения стен и обустройства потолочных конструкций, нужно обработать составами, повышающими его устойчивость к возгоранию
Отдельное внимание нужно уделить безопасности электрической проводки и противопожарным требованиям. Электропровода в деревянном доме должны быть защищены: дерево, используемое для сооружения стен и обустройства потолочных конструкций, нужно обработать составами, повышающими его устойчивость к возгоранию
Изоляция с использованием гофрированной трубы
Открытую проводку можно также выполнить, используя гофрированную трубу. Такие трубы выступают в качестве своеобразного контейнера для кабеля. Гофрированная труба уберегает деревянное строение от возгорания при проблемах с электропроводкой, а также в трубе хорошо размещаются сразу несколько проводов. Крепятся гофрированные трубы к стене специальными клипсами, и хотя такой вариант все-таки не так эстетичен, как хотелось бы, все-таки это уже значительно лучше.
Для котельных и других хозпомещений данный способ очень популярен. Недостатком этого варианта прокладки электропроводки является то, что для замены любого участка проводки придется демонтировать всю трубу и кабели целиком.
Что говорят нормативы
Правила устройства электроустановок — ПУЭ — на этот вопрос дают однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации.
- СНиП дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ. Под горючим материалом подразумевается именно дерево, даже имеющее противопожарную пропитку.
- Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением проводников до 4 мм.
- Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.
- При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.
Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная гильза.
Это требование обусловлено следующей ситуацией. При возникновении короткого замыкания при пробое кабеля только толстостенная труба способна выдержать вспышку до момента ее самозатухания или срабатывания защитного автомата.
Использование металлорукавов или иной «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:
- они не обеспечивают локализацию очага возможного возгорания, так как мгновенно прогорают при вспышке;
- они не защищают проводку от зубов мышей и крыс;
- они не защищают проводку от повреждений в случае усадки деревянного дома.
Главное «неофициальное» правило качественной проводки в рубленых деревянных домах — это превалирование безопасности над внешней красотой.
Общие требования к проводке
Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.
Ввиду высокой пожароопасности древесины к монтажу электрической проводки в деревянном доме предъявляют особые требования
Важно, чтобы всеми работами по обустройству проводки в деревянном доме занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать
Прокладку проводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку в деревянном доме вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Чтобы дополнительно избежать перегрева, полости кабель-каналов оставляют наполовину пустыми. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электрическая проводка в доме из дерева подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Для прокладки кабеля не рекомендуется использовать ПВХ-гофру. Электрический щиток должен быть изолирован от деревянных поверхностей. Идеальным вариантом будет установка щитка в комнате с перегородкой из негорючих материалов. Все рабочие приборы в электрической цепи должны быть оснащены автоматическими выключателями. Порог срабатывания такой системы зависит от допустимой токовой нагрузки.
Дизайн освещения в деревянном доме
Организация электрической сети и системы освещения в доме играет важную роль. Перед монтажом светильников в комнатах, на террасе и во дворе следует правильно проложить проводку, установить силовые кабели и заземление
Только потом можно уделить внимание выбору ламп, люстр, бра, иных источников света, которые будут соответствовать общему стилю
Для обустройства света в бревенчатом доме отлично подходят встроенные (точечные) светильники, керамические и тканевые абажуры. Древесина имеет свойство поглощать лучи, потому их поток должен быть ярким
Верное расположение светильников не менее важно – в противном случае некоторые зоны в помещении будут сумеречными, холодными, что лишит их уюта. Даже при наличии больших окон в доме из бруса надо позаботиться об освещении вечером, для чего потребуется множество источников света
Современное освещение внутри здания
При подборе светильника нужно учесть особенности конкретной комнаты – размеры, высоту потолка, цвет стен, количество окон. Высокие требования к яркости предъявляют на кухне, особенно при обустройстве рабочей зоны. Хорошо, если свет будет приближенным к натуральному, желтоватому – он не станет раздражать глаза.
Приборы освещения следует располагать не только на потолке, но и в пространстве мойки, столешницы, иначе готовить будет неудобно. Потолочный свет монтируют на расстоянии 60-70 см от стен, в большой кухне обязательно располагают центральную люстру. Зато в обеденной зоне освещение может быть менее ярким, его лучше приглушить.
В спальне стоит оборудовать традиционную люстру, дополняя ее торшером или бра
Последние помогают направлять поток света, что важно во время чтения, иных занятий. Что касается центральной люстры, свет от нее должен быть рассеянным, чтобы не мешать отдыху, расслаблению
Аналогичным образом делают освещение в детской: кроме основного источника света, приобретают настольные лампы, бра для учебы, игры.
В гостиной освещение организуют в зависимости от потребностей домочадцев
Так, для чтения следует установить торшер вблизи журнального столика, для проведения праздников важно иметь центральный источник света с регулируемой мощностью. Дополнить яркость светового потока помогут точечные лампочки на потолке
В комнате с низкими потолками допускается использование только локального освещения – светильников и бра.
Освещение территории коттеджа
Брусовой дом всегда имеет двор, пусть даже небольшой, и в темное время суток территория тоже требует освещения. Оно выполняет две функции – декоративную и охранную. Но чересчур мощные светильники монтировать не стоит, ведь благодаря им все происходящее во дворе будет хорошо заметно с улицы. Рассмотреть же, что творится за периметром, будет невозможно.
Уличные фонари, светильники, светодиодная лента подчеркнут красоту дома из бревен, выделят дизайнерские задумки и скроют недостатки. Освещение может включаться и выключаться стандартным образом – вручную, но можно применять и датчики движения, которые автоматически срабатывают при выходе во двор. Смонтировав их, можно подсвечивать периметр, ворота, дорожки, зону отдыха, когда это требуется.
Освещение придомовой территории
Наличие дома или коттеджа часто предполагает пристраивание веранды, мансарды, террасы. Днем здесь много света, а вечером можно создать красивую иллюминацию, которая украсит и дом, и территорию. На открытой веранде используют приборы с повышенной защитой от влаги, пыли – фонари, бра, которые монтируют на балки и колонны. Также придомовую территорию можно освещать светодиодами на солнечных батареях, светильниками с радиоуправлением. Лестницы от веранды на улицу подсвечивают точечно, причем питающиеся от солнца элементы будут самыми выгодными.
В мансардной и иной придомовой зоне могут применяться такие виды подсветки:
- заливающая – хорошо смотрится на фасаде здания, подчеркивая его красоту, уникальность;
- акцентированная – используется для выделения отдельных элементов, фрагментов;
- контурная – подчеркивает балкончики, перила, кровлю;
- скрытая – выделяет выступающие части или углубления фасада, ландшафта.
Пошаговая инструкция по монтажу электропроводки в деревянном доме своими руками.
Схема электропроводки.
Начало любых работ по прокладке электричества обычно заключается в составлении/разработке его схемы. Помощь в работах такого плана лучше доверять профессионалам. Однако если за плечами у вас имеется диплом с техническим образованием, то разработать проект-схему расположения проводки вы можете и самостоятельно. Но при этом помните, что только четкие проекты способны гарантировать вашу безопасность, а также монтаж по всем правилам и гостам.
Итак, чтобы вы не выбрали, в конечном счете, ваш проект должен содержать: расчет необходимого количества материала и непосредственно саму схему электропроводки. Вот несколько примеров:
Монтаж электропроводки.
После составления проекта и согласования его с семьей, нужно приобрести комплектующие, которые потребуются для работы. Как только все необходимое будет приобретено, можно смело приступать к работе, которая подразделяется на следующие этапы.
1. Прокладка кабеля.
Проводка кабеля во всех помещениях дома из дерева делается в плинтусах или кабель-каналах. И в первых, и во вторых кабель, идущий для запитки розеток, прокладывать очень удобно и быстро. К слову, снаружи стен каналы для кабеля не делаются, так как проводка осуществляется в медных или гофрированных трубках.
Но вернемся к внутреннему монтажу. Для его проведения, кабель заранее нарезается на части для выключателей и розеток. Длина предварительно приготовленных частей должна быть ровна расстоянию между розеткой и выключателями. При этом не забываем оставлять 15-20 сантиметров про запас.
Крепление данных частей осуществляется строго в вертикальном или горизонтальном направлении (можно воспользоваться уровнем). Далее кабель укладывается в кабель-каналы, но на замок пока не закрывается.
2. Монтаж распределительных коробок.
На этом этапе в местах, где питательные разветвления от кабеля уходят к розеткам и выключателям нужно установить распределительные коробы (они помогают удобно расключить и разделить кабель по всем комнатам). Для этого просто зачистите провода и скрутите их между собой, после чего закройте все имеющиеся оголенные места сверху изолентой.
Уже изолированные и соединенные провода помещаются в распределительные короба, таким способом, чтобы они не соприкасались друг с другом концами.
3. Монтаж выключателей и розеток.
В деревянных домах розетки монтируются прямо к стене. Но прежде под саму розетку укладывают прослойку изолирующего материала. Для этой цели, кстати, хорошо подходит алюминий или асбест.
Установите розетки крепко, чтобы они не качались и не шатались. При подключении кабеля имеющего три провода к розетке подключаются все три: зеленый и желтый провода идут в заземляющий контакт, а все оставшееся — на контакт питания.
Установка выключателей осуществляется аналогичным образом.
4. Установка светильников.
Светильники для частных деревянных домов необходимы как внутри, так и снаружи. Наиболее часто среди них встречаются: накладные светильники, а также встроенные и уличные. Любые из выше предложенных вариантов подключаются, используя провода зелено-желтой группы. Специальные контакты для этого вы найдете на конструкции у любого светильника.
Только помните правило, что монтаж светильников одной группы производится параллельно!
5. Установка электрощитка.
От правильного и грамотного монтажа электрощитка, обычно зависит работоспособность полностью всей системы.
Вводный автомат необходимо устанавливать исходя из лимита расходуемой электроэнергии (последний, как правило, указан в заключенном договоре между потребителем и энергетической компанией), а автоматики выключения – исходя из используемой мощности.
Например, при мощности такого автомата в 5,9 кВт, который нужен для кабеля общим сечением 2,5, потребуется установка выключателей с силой тока в 25 А. Соответственно, при меньшей мощности автомата, всего в 4,1 кВт, выключатель также потребуется с меньшей силой тока – достаточно будет 16А.
6. Установка контура заземления.
При монтаже электропроводки в деревянном доме своими руками одним из важнейших мероприятий считается установка заземления. Как она осуществляется?
- От угла дома в диагональном направлении роют канаву длиной три метра и глубиной около полуметра.
- В крайней точке вырытой траншеи устанавливаются четыре металлические арматуры (2,5х16 миллиметров).
- Используя металлическую проволоку, арматура соединяется между собой.
- От получившейся конструкции к стене дома проводят провод, который соединяют с арматурой на болтовое соединение.
- На последнем этапе имеющаяся траншея засыпается песком, сверху укладывается естественный слой грунта.
Вот статья о том, как сделать заземление в частном доме.
Особенности электропроводов для деревянного дома
Так как древесина это горючий материал, то укладка проводов должна производится строго по указанным правилам:
- Монтируемая сеть не должна иметь участков подверженных перегреву, для того чтобы не возникло пламя и не распространилось на конструкции из дерева.
- Поверхность под электрощитом должно быть из негорючего материала.
- Кабель должен иметь три жилы правильно подобранного сечения и негорючую изоляционную оболочку. Использование пластиковой гофры запрещено.
- Каждая электрическая ветка должна иметь правильно подобранный автомат.
Проект электросхемы имеет некоторые нюансы:
- Все элементы электропроводки должны быть открыты.
- Высоты расположения выключателя не менее 50 см от пола, высота расположения розеток не менее 25 см от пола.
- Провода должны быть уложены под прямыми углами, параллельно полу и стенам.
- Соединения проводов нужно делать в металлических коробках без использования скруток.
Необходимые документы
Существует несколько документов, которые содержат основные требования к электропроводке. Рекомендуется изучить их подробно с целью предупреждения осложнений в работе. Наиболее важным считается 7 издание ПУЭ, где изложены принципы проектирования электросети в многоквартирном или частном доме.
Помимо основных положений, документ содержит подробное руководство по прокладке кабелей, установке автоматических выключателей и проведению освещения. Существует также СНиП — документ, описывающий правила подготовки жилого помещения к монтажным работам и требования к использующимся материалам.
Стоит отметить, что источники содержат только конкретную информацию, изложенную техническим языком. Именно поэтому обычный пользователь не всегда может правильно ее растолковать. При необходимости рекомендуется обратиться к специалисту, но наиболее важные моменты следует вынести из первого документа, а другие использовать только в качестве вспомогательных.
№6. Прокладка кабеля по комнатам
Сечение кабелей проводки зависит от того, какая нагрузка на них будет возлагаться. Это предмет серьезных расчетов, но пользоваться можно и таблицами, в которых уже просчитано сечение проводов в зависимости от тока, мощности и напряжения.
Открытая проводка в кабель-каналах
Перед началом работ лучше всего разметить места будущего расположения розеток и выключателей. Лучше всего по безопасности и эстетике в деревянном доме монтировать открытую проводку в кабель-каналах. Они выполняются из самозатухающего пластика, представляют собой короб с защелкой, размер и цвет могут отличаться. Процесс прокладки проводки в этом случае таков:
- выбирают кабель-канал, который соответствует количеству проводов и их сечению;
- снимают крышку и крепят коробку канала к поверхности на саморезы;
- в местах соединения кабелей ставят распределительные коробки;
- основание розеток и выключателей (используются только те, что предназначены для внешней проводки), крепят на назначенные места;
- кабель укладывают в канал, закрывают крышкой;
- концы кабелей соединят в распределительных коробках. Подключают кабель к розеткам, выключателям и автоматам.
https://www.youtube.com/watch?v=eJSBBRaCJH0Video can’t be loaded because JavaScript is disabled: Электропроводка в деревянном доме своими руками. (https://www.youtube.com/watch?v=eJSBBRaCJH0)
Внутренняя проводка в металлической трубе
Если вы решились монтировать скрытую проводку в деревянном доме, то порядок действий будет таким:
- подготовка штроб и установка открытых распределительных коробок, они должны быть в свободном доступе даже после обшивки стен;
- проход проводки через стены делают с помощью с металлических труб, которые называют проходными гильзами. В стене сначала готовят отверстие необходимого диаметра, потом ставят гильзу, по краям она должна иметь пластиковую втулку. Специальные металлические гильзы ставят под розетки и выключатели;
- диаметр трубы выбирают такой, чтобы после заводки всех кабелей, в ней оставалось 60% свободного места. Предпочтение отдается медным трубам, которые хорошо гнутся и легко режутся. Концы труб после резки хорошо шлифуют или же снабжают их пластиковыми ободками. К деревянной поверхности трубы крепят хомутами, к металлическим гильзам – благодаря развальцовке трубы внутри гильзы;
- протягивают кабель сквозь трубу и проверяют изоляцию;
- соединение кабелей в распределительных коробках и подключение к розеткам, выключателям.
Соединение проводов
В распределительных коробках провода могут соединяться одним из следующих способов:
- соединение сизами. Это специальные изолирующие колпачки, которые позволяют соединить два предварительно зачищенных на 2-3 см и скрученных между собой провода. Колпачки очень просто одеваются и стоят недорого;
- соединение вагами не менее простое, но более надежное. Подбирается вага с соответствующим количеством отверстий для проводов, в них кабели вставляются до щелчка;
- опрессовка гильзами – один из самых современных методов, но понадобится специальное оборудование;
- дедовский способ скрутки с последующей изоляцией изолентой в деревянном доме лучше не использовать.
Остается только установить розетки и выключатели. Для деревянного дома лучше всего подойдет фурнитура, выполненная под дерево, но это не обязательно. Далее следуют работы по подключению всех групп проводов к щитку, установка счетчика, УЗО и автоматов.
Также понадобится выполнить заземление. Для этого около дома копают яму в форме равностороннего треугольника со стороной 1 м. Глубина не менее 30 см. В вершины треугольника вбивают металлический уголок или штырь длиной 3 м, между собой их соединяют уголком длиной 1 м, используя сварку. В одном из уголков делают отверстие и крепят в нем заземляющий проводник с помощью болта и гайки, его выводят в распределительный щиток и подсоединяют к заземляющей шине, к ней же подсоединяют заземляющие жилы кабелей.
После завершения всех монтажных работ вызывают специалистов электролаборатории, которые проводят все необходимые испытания и выдают протокол, подтверждающий правильность выполнения проводки и ее безопасность. Схему проводки рекомендуют наклеить на внутреннюю поверхность дверцы щитка – так будет намного удобнее сориентироваться в случае возникновения аварии.
Выполнять все работы по монтажу электропроводки в деревянном доме необходимо только при наличии соответствующих знаний и опыта. При малейших сомнениях лучше звать специалистов – от качества и правильности выполнения всех этапов работ зависит безопасность дома и его жильцов.
Статья написана для сайта remstroiblog.ru.
