Что такое однолинейная схема электроснабжения и какие требования для её проектирования

Виды однолинейных электрических схем

Существуют два основных класса схем, проектирующихся на разных этапах реализации проекта. Для создания ОСЭ требуется знать ключевые характеристики каждого типа.

Расчетная схема


Однолинейная расчетная схема щита ЩР (электроснабжение детсада)

Проектируется на этапе разработки документов по реализуемому проекту. Здесь проводится расчет характеристик системы и требуемых нагрузок. Расчетные документы могут включать в себя:

  • схематическую репрезентацию структуры;
  • схему функций;
  • монтажную электросхему;
  • чертежные документы;
  • схему пожарной безопасности.

Схема структуры электрооборудования показывает силовые элементы (точки врезки, линии передач, трансформаторные компоненты и другие) и коммуникации между ними. Схема функций создается для демонстрации работы механизмов, взаимодействующих с электросетью, и их влияния на безопасность объекта. Обычно она применяется для помещений производственного назначения, имеющих дело с обилием разнородного оборудования. Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования.

Исполнительная схема


Исполнительная однолинейная схема электрощита дома

Создается, когда помещение уже подвергалось эксплуатации на протяжении некоторого времени. Требуется графически отобразить модификации, которые планируется внести в структуру сети. Документ подготавливается при проведении замены или модификации имеющегося технического оборудования. Исполнительная схема предоставляет информацию:

  • о состоянии электросети в настоящее время;
  • об электроприборах, входящих в ее состав;
  • советы по ликвидации неполадок, обнаруженных в процессе проведения техосмотров и других мероприятий.

Если надо сделать схему предприятия, многоквартирного дома или иного объекта с несколькими уровнями снабжения, ее делают для каждого уровня: например, для всего завода, цехового подразделения и его отдельного участка. Сначала делается изображение КТП и соединяющих их сетей, потом чертежи для отдельной КТП или распределительного электрощита, и наконец – всех отдельных щитков, представленных в помещении.

Что такое однолинейная схема электроснабжения?

К сведению! Фото — однолинейная схема Существует два типа таких схем : Расчетная; Исполнительная.
На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Исполнительная принципиальная однолинейная схема используется для перерасчета действующей системы подачи энергии. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
И это не зависит от количества фаз и проводов. Пример оформления однолинейной схемы жилого дома представлен на рис.
Дальнейший порядок согласований зависит от особенностей проекта, но первое согласование визирует ответственный за электрохозяйство со стороны потребителя. Почему однолинейная? Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям.
При составлении подобного документа в обязательном порядке должна отображаться такая информация: все приборы и потребители, входящие в сеть; состояние сети; недостатки, выявленные в процессе исследования и разработки однолинейной схемы. В качестве примера выбрана типовая схема офиса, дома, квартиры или другого подобного объекта.

Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Поскольку в документе есть главное — информация. Длина кабелей и проводов должна отображаться в масштабе с особой точностью, также отображается их точная схема их раскладки. На электрической схеме должен указываться тип, а также расположение приборов учета, плюс указываются потери электрической энергии, которые происходят во время передачи по линиям электропередач.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. А не искать ее на файлопомойках и мусоросборках. В большинстве случаев, это необходимо для внесения серьезных изменений в уже устанавливающийся проект. Для отличия на схеме обозначений выводов контактов от других обозначений обозначений цепей и т. При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами.

Работа в программе Rapsodie существенно ускоряет процесс компоновки шкафа и минимизирует возможность возникновения ошибки. Назначение однолинейной схемы.. Приборы, обеспечивающие учёт электроэнергии, согласно техническим условиям наносятся на схему.
Как читать электрические схемы. Урок №6

Самостоятельная разработка

Хотя все отображаемые элементы выглядят аналогично, но само предназначение такой схемы имеет кардинально иную функцию.

Расчетная однолинейная схема помещения в основном используется после готового просчета нагрузок, необходимых для питания отдельного здания. Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП : Фото — однолинейная схема трансформатора КТП Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома , завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте.

Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП: Фото — однолинейная схема трансформатора ктп Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома, завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте. Граница балансовой принадлежности..

Что такое принципиальная электрическая схема Принципиальная электрическая схема — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже. Назначение однолинейной схемы Однолинейная схема электроснабжения служит одним из основных документов при заключении договоров на поставку электроэнергии и выдаче технических условий ТУ на присоединение к электрическим сетям. Однолинейная схема жилого дома 15 кВт с двумя автоматами Ограничением потребляемой мощности выполнено автоматическим выключателем. Ведь они, помимо основной функциональности, отображают различное разделение плановых или существующих систем.

В данном случае специалистами выполняется расчётная однолинейная схема, являющаяся основным документом, согласно которого проводятся все необходимые электромонтажные работы. Поскольку в документе есть главное — информация.

При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке. Правила выполнения однолинейной схемы.. Все нормативные документы должны быть учтены при разработке документации обязательно.

При обращении в нашу компанию, мы, при необходимости, предоставляем заказчикам для ознакомления пример однолинейной схемы, разработанной нашими специалистами. Напомним, что по требованиям ПУЭ, после любого изменения в сети электропитания или конструкции электроустановки должно быть проведено повторное согласование электропроекта.

Иногда её проектируют после того, как будет рассчитана потребность проводов и питающих кабелей. Фото — однолинейная схема подстанции Как выполнить однолинейную схему Электрическая однолинейная схема электроснабжения квартиры, дома, частного предприятия выполняется по требованиям ГОСТ 2. Пример оформления однолинейной схемы жилого дома представлен на рис. Схема питающей сети в Visio

Источник

Что такое однолинейная схема электроснабжения и зачем нужна


Без единой линейной схемы невозможно выполнить электромонтажные работы

Однолинейная электрическая схема представляет собой документ, в котором представлены элементы электрической сети объекта энергоснабжения. Там же указаны технические характеристики каждого элемента и показатели мощности системы (расчетные и установленные). Цель создания линейной диаграммы — продемонстрировать визуальную конфигурацию компонентов и взаимосвязей между ними.

Характеристика «однолинейность» применительно к цепям электроснабжения обозначает образ каналов связи, передающих энергию по одной линии, независимо от того, однофазные они или трехфазные. Это графическое представление позволяет обозначать линии электропередач и упрощает представление шин и рулевых тяг, оснащенных несколькими линиями. Это делает этот тип диаграммы одновременно кратким и информативным.

Принципиальная схема – это чертеж, передающий полную информацию об электрических, магнитных и электромагнитных связях элементов системы и параметрах компонентов.

Простая линия

Принципиальный

Основные принципы составления схем электроснабжения

Согласно закону «О стандартизации в Российской Федерации» от 29.06.2015 N 162-ФЗ, применение стандартов, включая ГОСТ (за исключением определенных областей) является добровольным. Однако, правила оформления однолинейных схем сложились в течение десятилетий, следование их принципам делает составленные схемы удобными для чтения. По этой причине лучше придерживаться этих положений.

Структура

Если схема электроснабжения выполнена по радиальному принципу, структура однолинейной схемы древовидна. В верхней части располагаются вводные элементы (питающие кабели, вводные выключатели и т.п.). Дальше схема ветвится в направлении каждого электроприемника – промежуточного (шины, щиты электрические) и конечного (электродвигатели, осветительные приборы и т.п.).

Древовидная структура однолинейной схемы

Для шлейфовой системы электроснабжения вводные элементы можно показать слева. По верхней части идет общий токопровод (шины), от которого вниз отходят фидеры питания потребителей.

Шлейфовая система электроснабжения (на уровне ПР-1 переходит в радиальную)

Требования к оформлению

Общие правила оформления упрощенных схем таковы:

  • силовые элементы выделяются утолщенной линией;
  • нумерацию элементов выполняют по возрастанию от ввода к потребителю;
  • если схема выполняется на нескольких листах, нумерация элементов должна быть сквозной;
  • на свободном месте схемы можно указывать дополнительную техническую информацию (назначение элемента, марка кабеля и сечение, требования к монтажу и т.п.);
  • маркировку выполняют над элементом или участком сети (можно слева от него).

Для упрощения чтения характеристики элементов можно выносить в отдельную таблицу.

УГО для однолинейных электрических схем

Для составления однолинейных чертежей применяются специальные упрощенные условно-графические обозначения. Их назначение – облегчить восприятие принципа работы электроустановки в целом. Так, для трехфазного автоматического выключателя очевидно, что коммутация всех трех фаз выполняется одинаково. В однолинейном изображении схема выглядит компактнее.

Полное (слева) и однолинейное (справа) обозначение трехфазного автоматического выключателя

Еще более разительное различие в обозначениях трехфазных трансформаторов (особенно, многообмоточных). При первом взгляде на принципиальную схему мгновенно не получится разобраться даже в группах соединения обмоток, а на однолинейном изображении все видится простым и наглядным.

Полное и упрощенное изображение трансформаторов на схемах

Более подробно в статье: Условные обозначения элементов на принципиальных электрических схемах

Программы для построения

Рисовать однолинейные схемы можно во многих программах, например:

  • Microsoft Visio;
  • Splan;
  • другое простое, платное и бесплатное программное обеспечение.

Но лучше использовать специализированные программы, с готовым набором элементов. Среди бесплатных приложений можно выделить QElectroTech. Помимо прочих возможностей, она позволяет быстро строить электрические схемы, включая однолинейные. Она имеет «на борту» достаточно обширную библиотеку элементов, которую по необходимости можно пополнять. Тем, кто работает со схемами профессионально, функционал бесплатной программы может показаться недостаточным, но для рисования схемы электроснабжения гаражного бокса, квартиры или небольшой мастерской ее возможностей вполне хватает.

Для многих пользователей важно наличие русскоязычного интерфейса. Скриншот окна программы QElectroTech

Скриншот окна программы QElectroTech

Более широкие возможности дает программа Компас Электрик. Она позволяет не только создавать схемы, но и производить некоторые электротехнические расчеты. например, при добавлении на схему электродвигателя, программа позволит рассчитать:

  • нормальный и пусковой ток;
  • установленную мощность;
  • мощность в нормальном режиме;
  • некоторые другие параметры.

Возможности этого приложения вполне достаточны для профессионалов.

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

  1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
  2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Определение

Исходя из названия, однолинейная схема – это графическое изображение двух- или трехфазной сети, объединяющей все устройства электрической цепи при помощи одной линии. Это позволяет значительно упростить техническую документацию, сделать ее не такой объемной и более понятной для восприятия. Приведем пример, где изображена однолинейная простая схема.

Как видим, пример отображает двухфазную цепь, в которую подключены различные потребители частного дома.

Для отображения однолинейной трехфазной сети используется несколько обозначений:

  • Три косых отрезка, расположенных на вводе нагрузки;
  • Одна косая линия с цифрой 3.

Суть наименования

Электрические сети отличаются числом фаз. Обычно линией на схеме обозначены проводники. От источника к потребителю прокладываются как минимум два провода. На схеме их можно изобразить двумя линиями. Но для трехфазной сети при таком подходе к изображению надо чертить три или четыре линии. Если провода одинаковые или применен кабель с тремя или четырьмя жилами, можно начертить всего одну линию для обозначения всех имеющихся проводников и просто цифрой указать их число. Пример такого отображения показан далее.

Схема

Схема с отображением нескольких проводников одной линией так и называется – «однолинейная схема». Она может быть дополнительно именована либо как расчетная, либо как исполнительная. Если электросеть находится на стадии проекта и для нее рассчитываются электрические параметры с соответствующим подбором электрооборудования, используется расчетная схема. На ее основе делаются другие схемы, необходимые для создания соответствующего объекта и его ввода в работу. Если электрическая сеть уже эксплуатируется и ее модернизируют (дорабатывают, устраняют неполадки) – это исполнительная схема.

Материалы и приборы на однолинейных схемах щитов

Качественные электрические щиты сегодня изготавливают только из качественных, надежных и привлекательных по внешнему виду материалов. Некоторые щиты оснащаются специальными дверцами, которые дают возможность расположения в них замка и запирания внутреннего пространства на ключ, что будет особенно полезным для квартир, в которых проживают маленькие дети.

Внешние щиты, предназначенные для установки вне дома, обычно оснащаются герметично закрывающимися дверцами, за счет чего исключается попадание влаги на чувствительное электрическое оборудование.

Контролировать подачу и расход электроэнергии во всех помещениях с помощью современного щита достаточно просто, достаточно будет переключить определенные рычаги, чтобы отключить некоторые линии электропотребителей в доме или обесточить всю сеть. Внутри щитков достаточно места для расположения всего необходимого электрического оборудования и устройства учета электроэнергии. Во время создания чертежа однолинейной схемы, квалифицированный мастер должен рассчитать и указать все приборы, которые впоследствии будут в щите установлены для реализации проекта электроснабжения дома.

Пример проекта электроснабжения дома

В целом можно сказать о том, что электрический щит – это короб, предназначенный для расположения в нем всей группы необходимых устройств, которые потребуются для создания надежной электрической цепи. Однолинейная схема щита освещения должна составляться после расчета мощности сети, нагрузки и всех необходимых для нее устройств. Все приборы должны быть тщательно подобраны и соответствовать не только индивидуальным принципам построения сети, но и друг другу. Далеко не все автоматы, устройства защиты, провода могут нормально функционировать друг с другом.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

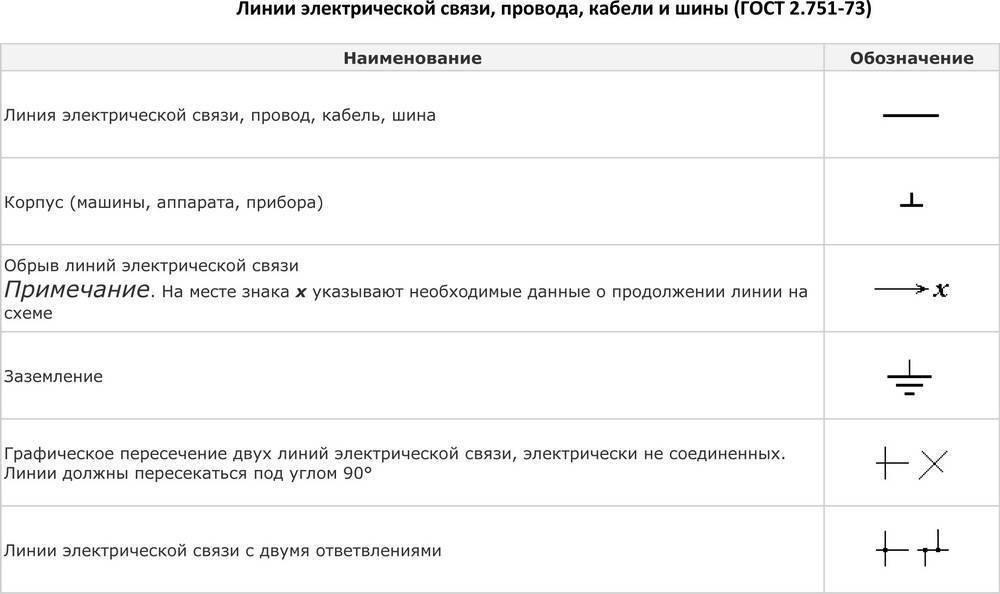

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Это интересно: Подключение оборудования для интернета к общедомовому ВРУ: разбираем досконально

Виды и значение линий

  1. Тонкая и толстая сплошные линии — на чертежах изображает линии электрической, групповой связи, линии на элементах УГО.
  2. Штриховая линия — указывает на экранирование провода или устройств; обозначает механическую связь (мотор — редуктор).
  3. Тонкая штрихпунктирная линия — предназначается для выделения групп из нескольких компонентов, составляющих частей устройства, либо систему управления.
  4. Штрихпунктирная с двумя точками — линия разъединительная. Показывает развертку важных элементов. Указывает на удаленный от устройства объект, связанный с системой механической или электрической связью.

Сетевые соединительные линии показывают полностью, но согласно стандартам, их допускается обрывать, если они являются помехой для нормального понимания схемы. Обрыв обозначают стрелками, рядом указывают основные параметры и характеристики электрических цепей.

Жирная точка на линиях указывает на соединение, спайку проводов.

Специальные программы для рисования однолинейных схем электроснабжения

Для правильного оформления технической документации нужно изучить требования ГОСТов, но можно использовать специально разработанные компьютерные программы. При использовании специализированных программ, все требования будут учтены в автоматическом режиме.

  • «1-2-3 схема» — очень доступная в понимании бесплатная программа. Подходит для студентов и начинающих специалистов;
  • «AutoCAD Electrical» — очень популярная программа среди опытных специалистов, понятная и дающая расширенные возможности для разработок электрических схем;
  • «Microsoft Visio» — бесплатная программа для обывателей, которые используют программу для составления схемы электроснабжения при строительстве частного дома;
  • XL Pro² — бесплатная программа для проектирования низковольтных комплектных устройств (НКУ);
  • «Компас-Электрик» — бесплатная программа для инженеров и специалистов энергетических комплексов;
  • Rapsodie — еще одна программа для проектирования низковольтных комплектных устройств. Программа позволяет без труда собрать нужный распределительный шкаф по заданным параметрам;
  • «Eagle» — программа доступна в бесплатном и платном варианте, в платном пакете доступна более расширенная по техническим параметрам версия;
  • «DipTrace» — программное обеспечение для создания электрических схем, чертежей печатных плат для создания электронных изделий.

Для того чтобы грамотно и четко разработать однолинейную схему необходимо строго руководствоваться ГОСТами и стандартами, уметь пользоваться современными программными продуктами и иметь представление об электрических установках, но правильнее всего воспользоваться услугами специалиста.

Пневмоавтоматика — применение сжатого воздуха в системах автоматического управления

Как читать электрические принципиальные схемы: советы и рекомендации начинающим

Цветовая и буквенно-цифровая маркировка проводов и кабелей в электроустановках согласно ГОСТ

Как условно обозначаются элементы на электрических схемах?

Барьеры искробезопасности: назначение, типы, особенности применения

Параллельное и последовательное соединение проводников

Технические условия

Для проектирования новой системы необходимо получить технические условия. Без них невозможно выполнение любого проекта. Данный документ подтверждает, что подключение потребителей соответствует всем условиям для их безопасной работы, а также безопасности самой электросети. Технические условия не требуются в том случае, если при изменении электроснабжения объекта, мощности остаются прежними или изменяются незначительно.

Рассмотрение электропроекта

Рассмотрение проекта необходимо для подтверждения того, что он соответствует всем нормам безопасности. Для этого проводится согласование проекта в Энергонадзоре. Учет электрической энергии согласовывается в местном энергосбыте.

Выполнение работ по проекту

Для выполнения работ на объекте привлекаются специалисты из различных организаций, относящихся к электроснабжению, учету и освещению. Монтажники должны обладать допуском к определенным классам напряжения. Они производят нужные отключения снабжения в местных ТП и осуществляют отдельные виды работ. При этом на объекте должны присутствовать специалисты, составляющие акты на проведение различных работ, связанных с установкой приборов учета. Они фиксируют характеристики прибора, его показатели, а также пломбируют его.

Внимание! Нельзя отступать от заранее утвержденного проекта. Это приведет к тому, что Акт будет не выдан, в выполнении согласования владелец объекта получит отказ

Технический отчет

Проводимые испытания и измерения, которые соответствуют всем нормам, фиксируют в техническом отчете. Данную часть проекта выполняют лаборатории, получившие аккредитацию в Ростехнадзоре. Лабораторные тесты требуются, если мощность электропроводки составляет от 100 кВт. Когда проверка и измерения оканчиваются, специалисты составляют итоговый технический отчет.

Согласование

Если есть готовый технический отчет, а лаборатория дала подтверждение на соответствие электроснабжения объекта всем параметрам технического устройства и безопасности, тогда Ростехнадзор выдает Акт, разрешающий пользоваться готовым проектом. При согласовании проекта электроснабжения в Ростехнадзоре на объект приезжает инспектор из организации. Он проводит осмотр электрооборудования, компонентов сети и приборов учета. Фактическое подключение к сетям осуществляется через разрешительную подпись от Горсвета и Энергосбыта.

Виды согласований

Согласования электропроекта делится на следующие категории:

  • Мощность до 15 кВт. Не требуется обращение в надзорные инстанции. Достаточно пройти согласование через местное энергоуправление и энергосбережение;
  • До 100 кВт. Допуск на эксплуатацию электросети оформляется через местный энергосбыт;
  • Выше 100 кВт. Обязательное обращение в отдел Ростехнадзора по безопасной эксплуатации электроустановок. Что входит в электропроект

Электропроект ― это комплекс схем устройства электросети объекта, наличие всех документов с подписями и печатями организаций, давших согласие на выполнение работ и конечно наличие всего необходимого оборудования и материалов для осуществления проекта.

Нельзя просто взять создать проект и выполнять его по своему усмотрению, согласование проекта электроснабжения квартиры также необходимо. Требуется разрешение всех государственных инстанций, так они контролируют безопасность, корректность поставок электроэнергии потребителям всего населенного пункта. В Ростехнадзоре имеется полный план снабжения населенного пункта. Создание индивидуального проекта требует внесения поправок в план. При этом проект должен соответствовать всем нормам безопасности технического устройства для успешной эксплуатации проводки, без возможности нанести вред сети и окружающим объектам.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
