Правила подключения двухконтурного газового котла к газу

Как подключить бойлер

Существуют разные варианты установки бойлера, зависящие от его конструкции.

Могут быть использованы:

• Бойлер косвенного нагрева с теплообменником.
• Бойлер послойного нагрева.
• Электрический накопительный бойлер.

Наиболее доступным и недорогим вариантом является внешний бойлер послойного нагрева. Он не оснащен собственным теплообменником, поэтому недорог и прост в эксплуатации.

Подключение любого типа производится согласно инструкции пользователя. Никакой сложности процесс не представляет, надо лишь присоединить к соответствующим патрубкам котла вход и выход бойлера, а также подключить к его выходу линию разбора ГВС.

В зависимости от конструкции, может быть использовано подключение в разрыв линии подачи отопительного контура, или прямой выход ГВС из котла для накопления горячей воды в емкости.

Способ установки

Существуют относительно небольшие навесные модели и более крупные напольные. Например, широко известен газовый котел двухконтурный напольный «Протерм». После приобретения такого отопительного устройства возникает вопрос, как подключить двухконтурный котел. Часть рекомендаций содержится в руководстве, которое обязательно нужно изучить самым тщательным образом, чтобы не допустить досадных ошибок. Процесс это ответственный и сложный, при котором обязательно нужно учесть правила безопасности, в том числе противопожарной. (См. также: Установка двухконтурного газового котла)

В первую очередь выбирается подходящее помещение. Для многих котлов необходимо устройство дымохода, через который будут выводиться продукты сгорания. В принципиальную схему, по которой происходит подключение двухконтурного газового котла, входят непосредственно сам котел, радиаторы, циркуляционный насос с фильтром, температурные датчики, вентили для запора и слива.

Также в схемы установки должны входить предохранители для предотвращения перегрузок электрического тока. Система автоматики, встроенная в котел, не только поможет поддержать необходимую температуру теплоносителя и, соответственно, температуру воздуха в помещении, но и обеспечит защиту на случай кратковременного прекращения подачи газа в системе.

Нюансы обвязки

Несмотря на то, что обвязка подбирается индивидуально, есть несколько общих положений, которых нужно придерживаться:

1. Котел для схем с естественной циркуляцией отопления устанавливают ниже уровня радиаторов.
2. Основание для установки напольных агрегатов должно быть из негорючих материалов.
3. Помещения котельных оснащаются вентиляцией и освещением.
4. Обвязку котлоагрегата выполняют с включением коаксиального дымохода.
5. После сборки и установки агрегата и дымовентиляционных систем устанавливают группу безопасности: контрольный манометр, клапан для сброса давления и далее воздухоотводчик.
6. Расширительный бак устанавливают между гидрострелкой и котлоагрегатом.

Подключение настенного котла

Этот тип котлоагрегата позволяет выполнить установку на стене в кухне. Конструкционно он выполнен таким образом, что необходимая обвязка уже осуществлена заводом-изготовителем, а элементы ее поставляется в комплекте. В зависимости от разновидности агрегата, они могут быть одно или двухконтурные, поэтому число труб для обвязки может отличаться.

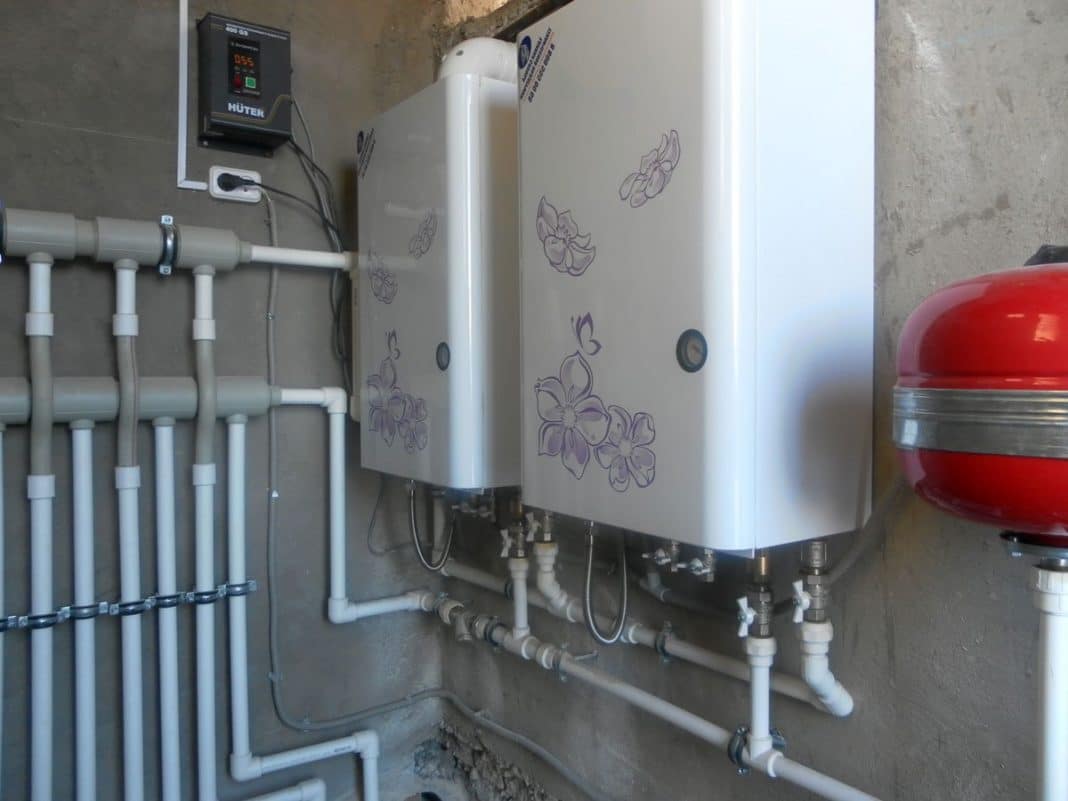

Обвязка настенного газового котла

Алгоритм обвязки двухконтурного газового котла:

1. Удаляют заглушки с патрубков.
2. Устанавливают сетчатый фильтр на обратке, для удаления грязи и взвешенных веществ.
3. Устанавливают фильтр очистки воды от солей жесткости, его можно установить на общем вводе водопроводной воды.
4. При обвязке настенного газового котла устанавливают запорно-регулирующую арматуру с разъемными соединениями, например, «американки».
5. Патрубки холодной воды, располагаются с левой стороны относительно центра котла, а горячей – с правой.
6. Выполняют подключение котла к газовой магистрали с привлечением аттестованного специалиста, окончательный допуск котла будет выдаваться представителем горгаза, после пробного пуска котельного оборудования.
7. При обвязке двухконтурного газового котла уплотнения резьбовых газовых соединений выполняют только паклей.
8. Устанавливают специальный фильтр на кране-отсекателе газа.
9. Котел подключают к газовой магистрали гофрированным шлангом и накидной гайки с паранитовой прокладкой.

Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

Необходимые инструменты для установки

Для установки двухконтурного газового котла вам потребуются следующие инструменты:

• Гаечный ключ
• Отвертка
• Кусачки
• Монтажная лента
• Метр
• Уровень

Гаечный ключ необходим для крепления различных элементов котла, таких как трубопроводы или кронштейны. Отвертка используется для открытия и закрытия крышек и крепежей на котле. Кусачки пригодятся для обрезания труб и проводов.

Монтажная лента используется для герметизации соединений между трубопроводами и фитингами, чтобы предотвратить утечку газа или воды. Метр и уровень помогут вам правильно измерить и выровнять котел перед его установкой.

Ключ для газовых труб

Для подключения газового котла необходимо использовать специальный ключ для газовых труб. Этот инструмент позволяет обеспечить надежное соединение газовых труб с котлом и гарантирует безопасность в процессе эксплуатации.

Ключ для газовых труб имеет особую конструкцию, позволяющую надежно закручивать и откручивать гайки на газовых трубах. Он оснащен специальными зубцами или шлицами, с помощью которых обеспечивается хорошая фиксация инструмента на гайке. Это позволяет исключить возможность разжима или самопроизвольного откручивания газовой гайки.

Для подключения двухконтурного газового котла нужно использовать два ключа для газовых труб. Один ключ предназначен для закручивания гаек на входных и выходных трубах горячей воды, а второй ключ – для соединения гаек на газовых трубах.

Важно помнить, что работа с газом является опасной и требует соблюдения всех правил безопасности. При подключении котла необходимо обращаться к специалистам, имеющим соответствующую квалификацию и опыт в этой области

Неправильно выполненное подключение может привести к авариям, повреждению оборудования и угрозе жизни и здоровью.

Комплект разводки для подключения отопления и горячего водоснабжения

При подключении двухконтурного газового котла схемы установки необходимо учесть комплектацию и разводку для подключения отопления и горячего водоснабжения. Комплект разводки представляет собой набор элементов, которые позволяют соединить котел с трубопроводами системы отопления и горячего водоснабжения.

Основные элементы комплекта разводки включают:

• Гидроаккумулятор, который служит для накопления горячей воды и поддержания нужного давления в системе.
• Насос для циркуляции теплоносителя по системе отопления.
• Краны для открытия и закрытия подачи горячей воды и отопления в системе.
• Фильтры для очистки теплоносителя от механических примесей и загрязнений.
• Расширительный бак для компенсации изменения объема теплоносителя в системе отопления.
• Манометры для контроля давления в системе отопления и горячего водоснабжения.

Важно подобрать комплект разводки, учитывая потребности и особенности вашей системы отопления и горячего водоснабжения. Рекомендуется обратиться к специалистам, чтобы выбрать оптимальный набор элементов и правильно его установить

Шуруповерт

Шуруповерт имеет электрический или аккумуляторный двигатель, благодаря чему его использование значительно упрощается. Он позволяет быстро и легко затягивать и отворачивать крепежные элементы, экономя время и силы рабочего.

Преимущества шуруповерта:

• Быстрая и эффективная работа. Шуруповерт позволяет мгновенно затягивать и отворачивать шурупы и винты, что ускоряет процесс монтажа или демонтажа.
• Удобство использования. Шуруповерт легкий и компактный, поэтому его можно легко и удобно держать в руках. Благодаря этому, работа с ним не вызывает усталости и дискомфорта.
• Регулируемый крутящий момент. Некоторые модели шуруповертов позволяют регулировать силу вращения шурупов, что позволяет избежать повреждения материала. Также это позволяет использовать шуруповерт для работы с различными крепежными элементами.
• Широкий спектр применения. Шуруповерт можно использовать для работы с различными материалами, включая дерево, металл, пластик и т.д. Он подходит для использования как в домашних условиях, так и на строительных площадках.

Использование шуруповерта упрощает и ускоряет процесс сборки и монтажа различных конструкций. Он является незаменимым инструментом для мастеров и домашнего использования.

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

• рулетка, карандаш, мел;
• перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
• разводные и гаечные ключи (рекомендуются модели с трещотками);
• набор отвёрток;
• пассатижи;
• кусачки;
• средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
• герметики;
• запорная арматура, тройники;
• фитинги;
• трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

1. Размещение ёмкости на стене либо на полу.
2. Врезка в водопровод.
3. Установка клапанов избыточного давления по ходу воды.
4. Установка расширительного резервуара.
5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
6. Включение оборудования в сеть, проверка работы.

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

• рулетка, карандаш, мел;
• перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
• разводные и гаечные ключи (рекомендуются модели с трещотками);
• набор отвёрток;
• пассатижи;
• кусачки;
• средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
• герметики;
• запорная арматура, тройники;
• фитинги;
• трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

1. Размещение ёмкости на стене либо на полу.
2. Врезка в водопровод.
3. Установка клапанов избыточного давления по ходу воды.
4. Установка расширительного резервуара.
5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
6. Включение оборудования в сеть, проверка работы.

Размеры газовой котельной в частном доме

Дымоудаление в газовой котельной в частном доме.

Процесс монтажа настенного котла

1. Участок стены под котел необходимо защитить слоем любого материала, не поддерживающего горения. Между ним и стеной оставляют зазор (4,5 см).
2. Перед началом установки настенных газовых котлов, рекомендуется под напором пропустить через котел воду. Это очистит входные трубки от мелкого сора, который неизменно остается на стенках после сборки.
3. На трубке, по которой подается вода, устанавливают фильтр и запорную арматуру (перед фильтром и после него).
4. Монтируют дымоход. При необходимости выполняют проверку тяги.
5. Самый ответственный момент – подключение к газопроводу. Его должны выполнить специалисты газовой службы. Для этого потребуется металлическая труба и специальный сгон, через который она устанавливается.
6. В завершение установки настенного газового котла, необходимо подсоединить его к электросети, обеспечив автоматическим устройством для защиты от перегрузок.

Классические схемы обвязки

Устройство двухконтурного настенного газового котла обязательно предполагает его обвязку, что является гарантией долгосрочного использования отопительной системы.

В самом начале циркуляция выполняется по малому контуру, пока не достигается определенная температура.

При достижении нужной температуры, циркуляция выполняется по большому контуру. Правильным будет создание нескольких контуров, для того чтобы обеспечить качественную регулировку температурного режима.

Котел отопительный газовый двухконтурный настенный имеет классическую схему, которая включает в себя:

1. Насос циркуляционный.
2. Распределительный клапан.
3. Бачок расширительный.
4. Фильтры.
5. Хомуты, крепежные и другие элементы.

Обвязка настенного двухконтурного газового котла может быть проведена несколькими способами.

Обвязка настенного двухконтурного газового котла может проводиться по прямой и смесительной схеме.

Как подключить котел?

Подключение двухконтурного котла осуществляется с использованием разборных соединений. Это создает массу удобств не только во время самого процесса монтажа, но и при последующем использовании, ремонте, возможном демонтаже оборудования. (См. также: Электрические котлы отопления двухконтурные)

Расположение подключений к котлу и необходимые диаметры проводов указаны в инструкции по монтажу котла конкретной модели. Подключение должно производиться специалистами – работниками специализированных газовых служб. Желательно только проследить, чтобы подключение было выполнено через жесткое соединение с использованием металлической трубы. Если же используется шланг, лучше, чтобы он был жестким, стальным и имел достаточно большой диаметр. Обязательно должна использоваться прокладка.

Возможна ситуация, когда в зимнее время давление газа в централизованной системе падает, и несмотря на то, что он вроде бы подается и горит, нагрев воды до необходимой температуры не происходит. Часто спасает простая замена шланга на аналогичный большего диаметра. Самостоятельно можно выполнить подключение теплоносителя – воды. В случае необходимости ее подача перекрывается с помощью шаровых кранов. Для того чтобы защитить внутренние поверхности труб в системе от образования накипи и окалины, а также отложения солей, перед насосом устанавливается система фильтров.

Основные требования к помещению для установки газовых котлов

Обвязка газового котла в системе отопления

После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

Фото 1: Схема подключения настенного двухконтурного газового котла

Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).

Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.

В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.

Фото 2: Схема обвязки настенного двухконтурного газового котла

Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.

В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.

Как обеспечить бесперебойность работы системы?

Схема устройства одноконтурного и двухконтурного котла.

Если схема обвязки двухконтурного котла включает в себя установку циркуляционного насоса, то надо обеспечить защиту от его выключения при перебоях с электричеством. Если насос выключится, то для принудительной подачи теплоносителя в систему будет просто не хватать условий. Но тут есть и свои моменты, так как даже установленный источник для бесперебойного питания может и не сработать, то есть полагаться на него полностью нельзя. Это означает, что любой настенный котел требует постоянного внимания и обслуживания. Не требуется наблюдать за системой каждый день, но выполнять осмотры регулярно все же требуется. Аккумуляторы надо держать в заряженном состоянии, проверять их работоспособность.

Чтобы настенный отопительный котел работал четко и правильно, в некоторых случаях рекомендуется обустраивать гравитационную циркуляцию. Это требуется, если размер газового котла не такой большой. Подобный гравитационный контур включается в том случае, если происходит отключение установленного насоса. Но надо учесть, что настенный котел при этом способен обогреть не все здание целиком, а только его часть. Это аварийная, а не постоянная система, об этом забывать нельзя.

https://youtube.com/watch?v=N3gTZ9jkMNE

Для двухконтурного газового котла возможна установка специальной бесперебойной системы, которая будет являться частью штатного отопления. Такая система обеспечит функционирование гравитационного и принудительного контура в оптимальном режиме. Это означает, что схема обвязки котла будет функционировать четко практически при любых обстоятельствах. Но работают эти контуры отдельно, то есть при отключении насоса включается гравитационная система. Когда циркуляционное оборудование снова начинает работать, то гравитационное отключается.

Решение вопроса, как правильно подключить двухконтурный котел, необходимо много внимания уделить не только установке самого оборудования, но и подключения всех труб, дополнительных устройств, насоса. Также схема требует наличия аварийной системы, обеспечивающей работоспособность и безопасность при самых разных нештатных ситуациях. Обвязка для двухконтурного котла сложнее, чем для одноконтурных, но качество и эффективность ее намного выше, что сказывается на качестве отопления для частного дома.

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
