Монтируем установочные элементы
Для максимальной понятности и наглядности разберем полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.
Устанавливаем распределительную коробку.

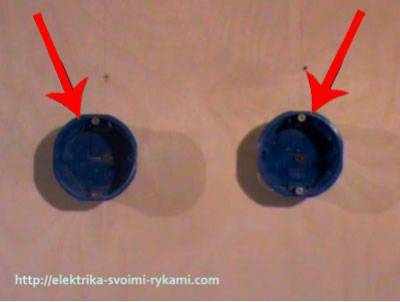

Далее нам потребуется два подрозеткника. Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь.
В один установим выключатель, в другой розетку.
Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.
Подготовительные работы можно считать завершенными.
Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.
Схема включения устройства разрыва цепи через розетку
Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения
Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:
- Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
- Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.
Схема подключения выключателя
В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.
Как подобрать сечение провода?
Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:
- по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
- и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.
При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:
- для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
- минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.
Для прокладки провода по наружной стене дома или здания есть следующие требования:
- для проводов с медными жилами – 2,5 квадратных миллиметра;
- для алюминиевых жил провода – 4,0 квадратных миллиметра.
Как самостоятельно подключить источник света от выключателя?
Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.
Для выполнения этой работы надо сделать следующее:
- Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
- С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.
Схема подключения розетки
- Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
- ноль – голубой провод;
- заземление – второй провод с двойным цветом (желто-зеленый);
- фаза – третий провод, он может быть коричневого цвета.
Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.
- К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
- Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
- К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
- После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.
Как подключить розетку-выключатель, которая собрана в едином корпусе?
Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:
- розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
- фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
- двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.
Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.
Особенности монтажа розеток без разветвительных коробок
От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В подрозетниках, делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.
Монтаж проводки с обрывом линии

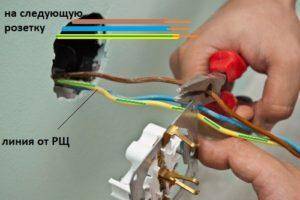

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.
- Синий провод — на контакт нейтрали;
- Красный коричневый или черный на контакт фазы;
- Желто – зеленый на клему заземления.
На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.
Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник должен быть цельным по всей длине, от распределительного щита, до розетки. Допускаются неразборные соединения в распределительных коробках в виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.
Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.
В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает, прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.
Подключение розеток без обрыва проводов
Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.
Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.
Использование подрозетника в качестве распределительной коробки
В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.
Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.
Монтаж одноклавишного блока
Сначала от сети отключают питание. Перед работой проводят подготовку: на участке стены для монтажа делают разметку. В отмеченных точках коронкой высверливают отверстия, затем делают нишу. Из монтажной коробки удаляют перфорированные элементы для протягивания кабеля, затем вставляют ее в проделанное отверстие.
Розетка с одноклавишным блоком — самый простой вариант. Первым делом с устройства снимают детали, которые фиксируют декоративную накладку. Сначала вывинчивают винт из центра розетки, затем удаляют клавишу, пользуясь отверткой с тонким жалом. Если возникли затруднения, то ее меняют на нож. Пластиковую пластину под клавишей также удаляют. Затем розетку и выключатель освобождают от корпуса. Для этого боковые саморезы ослабляют, но до конца не выкручивают. Элементы немного поворачивают, потом вытаскивают из коробки.
Подключение кабеля к контактам
Перед тем как подключить розетку с выключателем, надо разобраться с количеством жил, необходимых для устройства. В нашем случае (с заземлением), чтобы соединить этот блок с сетью, потребуются четыре жилы. Три из них будут входящими: это земля, ноль и фаза. Одна — исходящая, по ней питание пойдет на осветительный прибор. Если заземление отсутствует, то достаточно трехжильного кабеля. Каждая дополнительная клавиша блока подразумевает увеличение количества проводников на одну жилу.
Если куплен готовый прибор, то розетка с выключателем уже соединена фазовым проводником
На это надо обратить внимание при самостоятельной сборке блока. Прохождение нейтрали через выключатель запрещено. Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света)
Это опасно: как во время эксплуатации, так и в моменты обслуживания приборов (замены источников света).
Работа происходит по такому сценарию: подключение фазы, защиты, нейтрали и сигнальной жилы.
Подключение фазы
Фазный провод подключают к тому контакту, на котором находится перемычка. Такое решение позволяет запитать сразу оба элемента блока — розетку и выключатель. Чтобы упростить работу, лучше использовать именно четырехжильный кабель.
В этом случае легко разобраться с помощью цветовой маркировки. Фазой может стать любой проводник, кроме голубого (ноль) и желто-зеленого (заземление). Две оставшиеся жилы будут фазными: обычные цвета их — белый, коричневый, красный. Одна из них предназначается для входящего, вторая для проводника, идущего к осветительному прибору. Его называют сигнальным.
Заземление
Если пробором предусмотрен контакт либо скоба заземления, то к нему подключают желто-зеленый (сплошной желтый либо зеленый) проводник
В этом случае необходимо «намотать на ус», что такая предосторожность нужна только розетке, выключатель в заземлении не нуждается
Когда работы ведутся в частном доме, заземление необходимо обеспечить в обязательном порядке
В домах старого фонда его не принимали во внимание, поэтому там альтернатива одна — защитное зануление. При корректно выполненной операции и установке УЗО либо дифавтомата опасности не будет
Подключение ноля
В этом случае используют голубой (синий) провод. Его подключают к единственному розеточному контакту, оставшемуся свободным. Больше он никуда не идет, потому что для коммутации выключателя необходимости в нем нет.
Есть еще одно мнение о том, как подключить розетку с выключателем
Некоторые мастера считают, что не слишком важно, какой проводник идет на выключатель (ноль или фаза), ведь свет в любом случае погаснет. Заблуждение это опасно. При выключении такой лампы напряжение на ней остается
Если мастер прикоснется к патрону, то он может получить удар током
При выключении такой лампы напряжение на ней остается. Если мастер прикоснется к патрону, то он может получить удар током.
Другой отрицательный момент — энергосберегающие лампы, нередко моргающие при разомкнутом выключателе. В их схеме есть конденсатор, накапливающий напряжение, идущее от фазного провода. Когда достигается предел емкости, прибор выдает разряд на излучатель.
Сигнальный (исходящий) проводник
Этот элемент подключают в последнюю очередь. Для удобства монтажа жила должна иметь немного большую длину. Исходящий проводник прикрепляют к оставшемуся контакту выключателя. Его стандартное место расположения — нижняя часть совмещенного блока.
После фиксации последнего проводника операцию под названием «Как подключить розетку с выключателем» можно считать почти законченной. Последние этапы — сборка устройства, закрепление его на законном месте.
Схема включения устройства разрыва цепи через розетку
Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения
Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:
- Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
- Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.
Схема подключения выключателя
В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.
Как подобрать сечение провода?
Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:
- по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
- и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.
При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:
- для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
- минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.
Для прокладки провода по наружной стене дома или здания есть следующие требования:
- для проводов с медными жилами – 2,5 квадратных миллиметра;
- для алюминиевых жил провода – 4,0 квадратных миллиметра.
Как самостоятельно подключить источник света от выключателя?
Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.
Для выполнения этой работы надо сделать следующее:
- Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
- С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.
Схема подключения розетки
- Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
- ноль – голубой провод;
- заземление – второй провод с двойным цветом (желто-зеленый);
- фаза – третий провод, он может быть коричневого цвета.
Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.
- К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
- Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
- К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
- После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.
Как подключить розетку-выключатель, которая собрана в едином корпусе?
Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:
- розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
- фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
- двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.
Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.
Подключение выключателя, через распределительную коробку.
Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода – ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 – схема выключателя с проводами разных цветов.
Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.
Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности – фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.
Для соединения фазного провода к самому выключатель необходимо:
- при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
- зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс – шайб, зажать между контактами выключателя.
Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.
Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.
При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 – 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.
Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.
Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.
После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.
Подключение выключателя, через распределительную коробку.
Подсоединить источник питания к электропотребителю через одноклавишный выключатель, довольно легко. От электрощитка идёт 2 провода – ноль и фаза. Ноль помечается синим цветом, фаза красным. На картинке 3 – схема выключателя с проводами разных цветов.
Фаза должна проходить через выключатель, при работе которого должен осуществляться разрыв/соединение, именно фазы, а не ноля. Определить, в каком проводе находится фаза легко, при включенной сети, необходимо задеть индикаторной отверткой оба провода, поочередно, там где загорится красный световой индикатор будет фаза.
Если на выключатель будет идти ноль, то проводка, после выключения электричества будет находиться под напряжением, и при замене осветительных элементов можно получить удар током. В идеале, ток должен поступать к лампочке в такой последовательности – фаза идет на центральный контакт лампочки, ноль идет на цоколь. Схема выключателя, представленная производителем электроприборов, всегда подразумевает отключение фазы.
Для соединения фазного провода к самому выключатель необходимо:
- при помощи отвёртки снять клавишу выключателя, и отвернуть винты крепления корпуса;
- зачистить фазный провод с обоих концов, и при помощи фиксирующий винтов и пресс – шайб, зажать между контактами выключателя.
Провод идущий от электрощитовой должен крепится к нижней части выключателя, а идущий от светильника подсоединить к верхней.
Схема выключателя представляет собой, два провода, идущие от сети с напряжением 220 V, для монтажа нового подключения можно приобрести провода разных цветов, например: красного и синего. Которые будут проходить через распределительных коробку, причём нуль будет идти на осветительный элемент (электролампа, или несколько ламп, подключенных параллельно), а фаза проходить через выключатель.
При помощи ножа необходимо равномерно снять (зачистить) изоляцию с каждого конца провода, на 3 – 4 см. При помощи плоскогубцев/пассатижей осуществить скрутку проводов друг с другом. Нулевой идущий от сети с нулевым проводом, идущим на лампочку, а фазный провод соединить с проводом идущим от выключателя.
Принцип работы схемы выключателя заключается в том, что при нажатии клавиши выключателя происходит соединение фазного провода, и электричество подаётся к световому источнику. Нулевой провод идёт, без разрыва, на источник.
Завершающим этапом работы будет изоляция электропроводки. Для этого необходимо на соединённые между собой контакты нанести раствор паяльной кислоты или канифоли, затем провести процедуру лужения при помощи паяльника, покрыв припоем соединения.
После служения необходимо заизолировать контакты, обмотав их специальной ПВХ-лентой. Корпус коробки нужно закрыть пластмассовой заглушкой.
Схема установки блока
Все чаще мастерами используется более современный вариант – это сетевая система с выключателем в одном корпусе. Система очень удобная и простая в использовании. Как осуществляется установка блока с розеткой и переключателем света:
- Из щитка отводится фазный провод. Его нужно присоединить к соответствующему выводу;
- Выключатели бывают с блокировкой и без (с защитой часто используются для ванной комнаты или улицы). В зависимости от этого может разниться следующий шаг. С фазового вывода розетки идет перемычка, которая объединяется с клеммой выключателя. Она может быть выполнена из различного материала и разниться по конструкции;
- Нулевые провода соединяются между собой;
- По умолчанию такие потребители изготавливаются сразу с заземлением. К винту РЕ нужно подвести заземляющую шину. Его плотно затягивают или просто оборачивают кабель заземления вокруг головки петлей.
В зависимости от конструкции, схема подключения может разниться с описанной, поэтому внимательно читайте инструкцию по установке блока.
Фото — соединение нескольких потребителей
Видео: схема соединения выключателя и розетки в коробке
Основные выводы
Соединить розетку с выключателем можно для различных целей и разными способами:
- Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
- В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
- Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
- Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.
Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.
