Маркировка проводов и кабелей

Кабели

Кабель – одна или несколько изолированных жил, заключенных в общую герметизированную оболочку (свинцовую, алюминиевую, резиновую, пластмассовую), поверх которой в зависимости от условий прокладки и эксплуатации может броневая оболочка (покрытие из стальных лент или плоской или круглой проволоки). Такие кабели называются бронированными.  Кабели без брони применяются там, где нет возможности механических повреждений.

По области применения подразделяются на следующие виды:

Силовые кабели предназначены для передачи и распределения электрической энергии в осветительных и силовых электроустановках для создания кабельных линий. Выпускаются с медными и алюминиевыми жилами с изоляцией из бумаги, ПВХ, полиэтилена, резины и  других материалов, имеют свинцовые, алюминиевые, резиновые или пластмассовые защитные оболочки.

Контрольные кабели применяются для питания различных электротехнических устройств сигналами низкого напряжения, создания цепей контроля.  Могут иметь медные или алюминиевые жилы сечением от 0,75 до 10мм2.

Кабели управления применяются в системах автоматики и обычно имеют медные жилы, пластмассовую оболочку и защитный экран, который защищает от механических повреждений и электромагнитных помех.

Кабели связи предназначены для передачи  сигналов связи, разделяются на высокочастотные для дальней связи и низкочастотные для местных линий связи.

Радиочастотные кабели используются для обеспечения связи между радиотехническими устройствами. Имеют коаксиальную конструкцию с центральной медной жилой , которая имеет изоляцию из полиэтилена или второпласта, поверх изоляции имеется внешний проводник и оболочка из ПВХ или полиэтилена.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

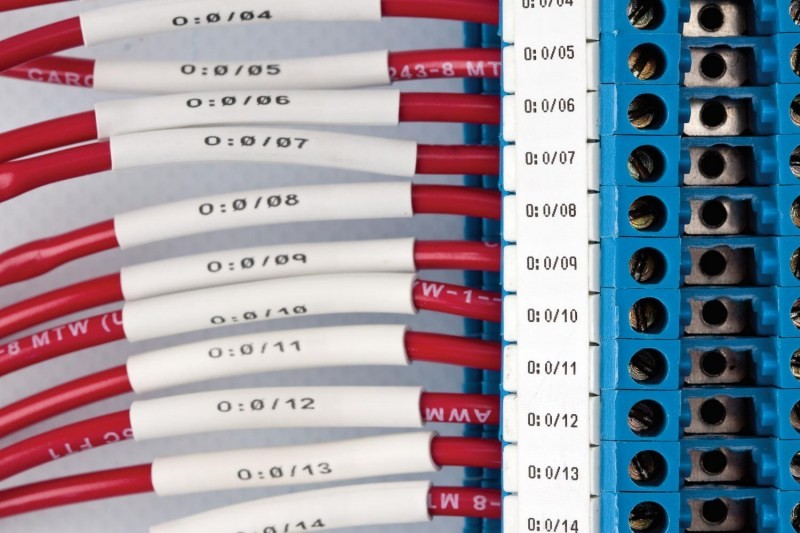

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент

А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основополагающим документом, регламентирующим производство проводников и помогающим в процессе их приобретения выступает ГОСТ 31947-2012. Он установил единую систему определения цветов электропроводки, позволяющую идентифицировать жилы. До появления этого документа никаких регламентирующих цветовую расцветку жил не было, что вносило массу затруднений в работу с электрикой. По сей день в домах старой постройки можно обнаружить провода в однообразной «упаковке». По ГОСТу установлено, что изоляция кабелей должна различаться в зависимости от предназначения, причём её окрас должен быть нанесён на всём протяжении провода, без прерывистости и разницы окраса его оконечностей.

В нормативную документацию входят рекомендации по использованию разных схем для многожильных кабелей.Другим немаловажным источником, отражающим положения по маркировке цвета, является ПУЭ, где в п.1.1.29 и п.1.1.30 изложены сведения о расцветке проводников земля-ноль-фаза, с отсылкой к ГОСТ P 50462-92 под редакцией нового ГОСТа Р 50462-2009, актуального по сей день. Он дублирует ряд положений ГОСТа 31947, уточняя некоторые нормативы. Ярким примером выступает окрас проводов с двойной функцией, когда нулевой защитный соединён с нулевым рабочим, то провод имеет окрас голубого цвета, края которого обозначены зелёно-жёлтыми полосками.

Советы и рекомендации

Внимательное изучение маркировки — это гарантия качественного и грамотно подобранного проводника, поэтому вместо того, чтобы выбирать наобум, учитывайте следующие моменты:

• Маркировка сечения проводов отражает допустимую нагрузку, из-за чего рекомендуется отдавать предпочтение самым высоким показателям для запаса;
• Изоляция и защитная оболочка уменьшают риск возгорания и облегчают монтаж;
• Допустимая плотность тока должна быть не менее 10 А/мм2;
• Групповая проводка требует увеличение расчетов номинального напряжения на 30-50%;
• Для прокладки внутридомовой электропередачи выбирается кабель с защитой из полихлорвинила, для внешних — из резины;

Перед походом в магазин обратитесь к справочной информации, нормативной документации.

Однако никогда не стесняйтесь проверить свои догадки, сверившись с таблицами ГОСТов или подробно расспросив продавца.

Маркировка кабеля

Свойства кабелей зашифрованы буквенно-цифровым набором на теле изделия.

Итак, знаки в маркировке силовых кабелей обозначают в зависимости от их порядка следующее. Первый знак означает материал токопровода («А» – алюминий, в остальных случаях это медь).

Второй знак указывает на материал изоляционной оболочки вокруг токопровода:

• «В» – поливинилхлоридный полимер;
• «Р» – резиновая изоляция;
• «П» – полиэтиленовая изоляция (стоящий радом индекс «с» или «в» будет означать, что она «самозатухающая» или «вулканизированная»);
• «АС» или «АА» – указывает на наличие обмотки из свинца или алюминия;
• «К» – свидетельствует о стальном оцинкованном бронировании;
• «Б» – есть частичная броня (если эта литера не на второй позиции);
• «Г» – кабель пригоден для использования в горных выработках (если прописная «г» –есть герметизация);
• «Шв», «Шп», «Шпс» – поливинилхлоридный полимер, полиэтилен, негорючий шланг;
• «О» – каждая жила имеет индивидуальную оболочку;
• «нг» – негорючий материал;
• «Э» – в начале кода показывает, что кабель пригоден к использованию в шахтных работах.

Контрольные кабели, целевая функция которых состоит в передаче сигналов от одного прибора к другому устройству, маркируются иначе.

• «К» – обозначает, что этот кабель именно контрольный;
• «А» – обозначает материал токопровода (алюминий), если обозначения нет, то медь;
• «В» – поливинилхлоридная оболочка у фазового токопровода;
• «П» – оболочка из полиэтилена;
• «Ф» – содержит фторопластовый слой;
• «Р» – оболочка из резины;
• «Г» – оголенный провод;
• «Э» – кабель с экранированием.

У телефонных кабелей маркировка также специфическая.

• «Т» – указывает на принадлежность кабеля к телефонным;
• «П» – оболочка из полиэтилена;
• «п» – изолирующий слой, наложенный на скрутку, выполнен из ПВХ или ПТФТ;
• «П» – вторая заглавная литера показывает, что кабель имеет усиленную защиту;
• «Э» – кабель с экранированием;
• «З» – изоляция содержит гидрофобный наполнитель;
• «С» – предназначен к использованию в железнодорожном хозяйстве.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Цветовое обозначение нулевых рабочих контактов

Цвет проводов в электропроводке

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля

Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Основные типы электрических проводов бытового назначения

Основные темы

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

• число проводов;
• площадь сечения всего кабеля;
• применяемые изоляционные материалы;
• материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

• марка кабеля;
• предназначение;
• связанный с ним объект;
• протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Общая информация

В бытовом общении термины «кабель», «шнур» и «провод» чаще всего употребляются как синонимы и служат в качестве обозначения проводников электротока. Однако в электротехнических описаниях эти определения имеют вполне конкретное значение.

Конструкцию провода составляют проводник в форме одной либо нескольких жил (проволок), а также изоляционное покрытие, для некоторых случаев которого может и не быть.

Кабель, составленный из одного либо нескольких разделенных изоляцией проводков, предназначен для транспортировки электроэнергии в одно- либо трехфазных сетях. В зависимости от области применения может иметь специфические изоляционные слои, бронирование, экранирование и т.д.

Шнуры питания требуются для включения разнообразных установок и приборов в сеть. В них включены несколько пластичных многожильных изолированных проводов, специальная оплетка.

В роли проводника зачастую используется проволока из меди либо алюминия, реже — стальная.

Шнур питания для ноутбуков и нетбуков, позволяющий работать от сети

Как правильно провести маркировку кабеля?

Маркировка кабеля по цвету проводов является важной задачей при прокладке сетевых соединений. Правильная и четкая маркировка помогает упростить процесс установки, обслуживания и ремонта кабельной инфраструктуры

В этом разделе мы рассмотрим основные шаги по проведению маркировки кабеля.

1. Определите необходимые цвета проводов

Перед началом маркировки кабеля необходимо определить, какие цвета будут использоваться для обозначения проводов. Для этого рекомендуется составить таблицу, в которой указать соответствие между цветами проводов и их функциональным назначением. Например, можно использовать следующую маркировку:

Цвет провода	Функциональное назначение
Синий	Данные (Data)
Оранжевый	Телефония (Voice)
Зеленый	Видео (Video)
Коричневый	Мультимедиа (Multimedia)

Такой подход позволяет упростить и стандартизировать процесс маркировки кабеля.

2. Используйте цветовые маркеры

Для проведения маркировки кабеля по цвету проводов удобно использовать специальные цветовые маркеры. Они позволяют нанести яркую и четкую маркировку на оболочку кабеля. Рекомендуется использовать красивый шрифт и добавить дополнительные символы для обозначения функционального назначения проводов (например, буквы «D» для данных, «V» для видео и т.д.).

3. Проведите маркировку на каждом конце кабеля

Для облегчения процесса установки и последующего обслуживания, рекомендуется проводить маркировку на каждом конце кабеля. Это позволит сразу определить функциональное назначение проводов, без необходимости искать информацию на другом конце кабеля.

4. Зафиксируйте маркировку

После проведения маркировки кабеля необходимо зафиксировать ее, чтобы избежать случайного стирания или повреждения маркировки. Для этого можно использовать специальные защитные наклейки или обернуть маркерированный участок кабеля изолентой.

Следуя вышеуказанным шагам, вы сможете правильно провести маркировку кабеля по цвету проводов. Это поможет сократить время и усилия при установке и обслуживании сетевой инфраструктуры.

Цвет проводов в трехфазной сети (380 В)

Согласно ПУЭ п.1.1.30 и ГОСТу, действовавшему до 01.01.20011 фазные провода обозначались желтым (L1,A), зеленым (L2,B) и красным (L2,C) цветом .

Сейчас эти фазы имеют серый, коричневый и черный цвета. При прокладке шинопроводов достаточно окрасить соответствующим цветом места подключений к оборудованию и соединений с кабелями.

Друзья, а теперь я бы хотел приведенную выше информацию аргументировать правилами и ГОСТами, в которых это все указано.

Правила и ГОСТ маркировки проводов по цвету

Согласно ПУЭ п.1.1.30 для упрощения ремонтных и монтажных работ, а так же для предотвращения ошибочного подключения проводов токопроводящие части электросети должны иметь буквенно-цифровую и цветовую маркировку, причём наличие одного вида меток не отменяет необходимость использовать другой.

Там же указывается, что маркировка производится согласно ГОСТ Р 50462-92. В п.3.1.1 этого документа указывается, какие цвета изоляции проводов и окраски шин допускается применять для маркировки. Необходимый цвет отображается на электросхемах буквенным кодом. Соотношение цветов и букв определяется ГОСТом 28763-90

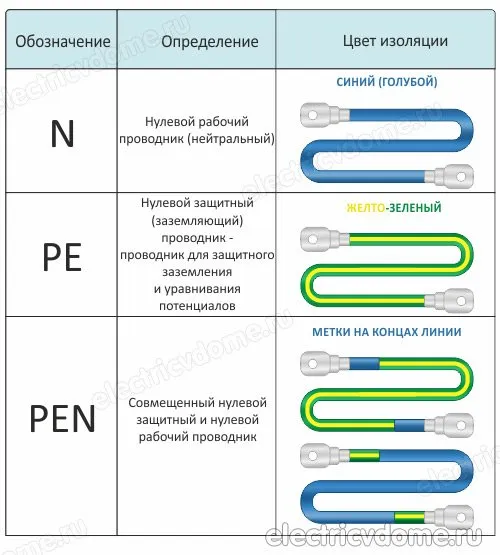

Конкретное указание, какого цвета фаза, отмечено в ПУЭ п.1.1.29:

• нулевой проводник обозначается голубым цветом и буквой «N»;
• заземляющий проводник обозначается жёлто-зелёными продольными полосами и буквами «РЕ»;
• провод, совмещающий функции заземления и нейтрали имеет голубой цвет, на концах должны находиться жёлто-зелёные бирки, буквенное обозначение такого проводника «PEN».

Все остальные цвета допускаются для обозначения фазных проводников. В трёхжильных кабелях обычно используется коричневый цвет, в пятижильных белый и другие цвета.

Изменения в ГОСТ

Важно! С 01.01.2011 отменено действие ГОСТа Р 50462-92. Вместо него введён в действие ГОСТ Р 50462-2009, в котором некоторые пункты были изменены

В частности, в п.5.2.3 указывается, каким цветом обозначается фаза. Рекомендованными цветами для таких проводников являются серый, коричневый и черный. Этим новые правила отличаются от действовавших много лет стандартных цветов — жёлтого, зелёного и красного (привычная в союзе ЖЗК).

Информация! Новая цветовая маркировка используется для того, чтобы избежать путаницы — жёлто-зелёную окраску имеет заземляющий проводник.

Согласно ГОСТ Р 50462-2009 п.5.2.1 жёлтый и зелёный проводники по отдельности использовать запрещено, если есть опасность ошибочной индентификации.

Несмотря на введение в действие нового ГОСТа, нет необходимости переделывать существующую электропроводку. Новые правила являются обязательными только при прокладке новых сетей или замене старой проводки.

При отсутствии возможности использовать проводники с изоляцией необходимого цвета концы проводов необходимо пометить одним из следующих способов:

• надеть кусочки ПХВ или термоусадочной трубки необходимого цвета;
• намотать изоляционную ленту;
• на концы проводов напрессовать наконечники НШВИ.

Что делать если цветовая маркировка не совпадает?

При выполнении ремонтных работ возникает необходимость определить, какого цвета фаза в существующей электропроводке. Для этого необходимо учитывать несколько правил:

1. 1. Жёлто-зелёный проводник ВСЕГДА является заземляющим РЕ
2. 2. Синий (голубой) всегда должен быть нейтралью N (нулем).
3. 3. В однофазной проводке у фазного провода должна быть коричневая оболочка. Вместо коричневого фаза может обозначаться другими приоритетными цветами (серый, белый, красный и т.п.). Она не должна быть синей или жёлто-зелёной.
4. 4. При отсутствии в кабеле проводов желто-зеленого цвета, но есть просто зелёный к заземлению подключается зелёный проводник.

При подключении двухклавишного выключателя задействуются три жилы кабеля и часто можно встретить картину, когда в распределительной коробке на общую клемму выключателя фаза подается через желто-зелёную жилу. Так делать не рекомендуется! «Общая фаза» в таких случаях должна быть коричневой или другого приоритетного цвета (серый, белый, красный и т.п.).

Если вышло так, что все провода одного цвета или цвет обозначения фаза ноль земля отличается от указанных выше, то для маркировки можно использовать цветную изоленту или термоусадочную трубку.

Важно! Наличие цветовой маркировки и бирок на концах проводов не отменяет необходимость отключения автоматического выключателя и проверки отсутствия напряжения при ремонте

Соблюдение всех правил цветовой маркировки проводов позволит упростить ремонтные работы и поможет избежать ошибок при монтаже электропроводки.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

• ГОСТ №23594 от 1979г.
• Правила технической эксплуатации электрических установок (ПТЭЭП).
• Правила устройства электрических установок.

ПТЭЭП предписывает, что жилы электропроводки необходимо подключать к источнику электроэнергии соответственно с условным обозначением проводов. Расцветка фаз, как и нуль и провод «земля» имеют свои, индивидуальные цвета. Когда кабель содержит жилы в оплётке одного цвета, то на выходах каждого провода следует поставить буквенное обозначение. Аналогичными обозначениями маркируется и распределительная электрощитовая, к которой подключается питающий кабель.

Правила ПУЭ относительно маркировки электропроводки прописывают следующее:

1. Электрощиту при его установке присваивают идентификационное наименование, или порядковый номер, который заносится в общий план-схему электросети здания. Исключение – когда в многоквартирном доме электрощитки располагаются индивидуально, в каждой квартире.
2. На внутренней поверхности электрощитовой крепится таблица, на которой указаны все потребители, подключённые к данному распределительному устройству.
3. После установки щитка и подсоединения всей электрораспределительной системы, специалист-монтажник должен оставить схему сборки потребителю, либо прикрепить её внутри щитовой. Это делается для удобства и безопасности проведения дальнейших ремонтных или монтажных работ, при необходимости подключения к щитовой новых потребителей.

Кроме того, ПУЭ и ПТЭЭП содержат такие нормативные положения:

• Каждой линии кабеля должно присваиваться собственное наименование, либо порядковый номер.
• На кабелях, проложенных открытым способом, должны закрепляться номерные бирки.
• На автоматических устройствах аварийного отключения также должна наноситься маркировка подключенной к ним электропроводки.

Согласно правилам ГОСТа №23594, принятого ещё в бытность СССР в 1979г., но действующего до сих пор, все жилы токопроводящего кабеля должны подключаться по их расцветке. На план-схемах они должны обозначаться индивидуальным буквенным или цифровым обозначением. Если оплётка жил кабеля одноцветная, то маркируются отдельные провода на входе и выходе при помощи бирок, пломб или разноцветных ПВХ-трубок.

Маркировка при помощи цвета

Фазировка проводов в трехфазной сети осуществляется при помощи цветового обозначения. Каждой фазе присваивается свой цвет, а нулю и заземлению — обозначение (N) и (PE) соответственно.

Обратное цветовое обозначение проводов предусматривает использование противоположных цветов. Так, фаза L1 обозначается синим цветом, L2 — зеленым цветом, L3 — желтым цветом. Ноль обозначается красным цветом, а заземление — белым цветом.

Кроме цветового обозначения, в электрике также используется буквенное обозначение проводов. При этом каждой фазе присваивается определенная буква, а нулю и заземлению — буквы N и PE соответственно. Примеры буквенного обозначения: Фаза L1 — А, L2 — В, L3 — С. Ноль — N, заземление — PE.

Различие между расцветкой в сети 220 В и 380 В

Линейное напряжение имеет 380 Вольт. Принцип действия такого напряжения основан на использовании трёх фаз одновременно, при этом напряжение между ними достигает 380 Вт. Стандартное напряжение 220 В носит название фазное, так как возникает оно при контакте фазы с нулевым проводом. Естественно при проведении монтажа проводка трёхфазная представлена более красочно, чем однофазная. При визуальном осмотре можно заметить, что в однофазной сети присутствуют три установленных стандартами цвета: жёлто-зелёный, отвечающий за заземление, синий с оттенками или без, обозначающий нейтраль и красный (чёрный) непосредственно токопроводящий.

Трёхфазный, выдающий 380 В маркируется следующим образом: жёлто-зелёные цвета обозначают заземление, голубой или синий — нейтраль. Изоляция проводов по фазам:

• Первая фаза — красный или коричневый цвет.
• Вторая фаза — чёрный цвет.
• Третья фаза — белый или серый цвет.

Благодаря такой маркировке облегчается ремонт электрической проводки, быстрее устанавливаются сбои в сети, что увеличивает эффективность проводимой работы и делает её на порядок безопаснее. Таким образом, при обслуживании современных электросетей можно безошибочно определять назначения каждого из проводов в распределительных щитках многоэтажных домов.

Часто допускаемые ошибки при маркировке

1. Самая распространенная ошибка начинающих монтажников, и опытных при невнимательности. Когда привинчивают провода в щитке на клемы, предварительно не одев кембрики с маркировкой или термоусадочные трубки. Потом приходится отвинчивать и одевать элементы маркировки.
2. Путают «PEN» проводник с проводом заземления, цветовая маркировка у них одинаковая, надо внимательно разобраться.
3. Если щиток вынесен за пределы участка, но находится на вашем балансе, это определяется договором с энергопоставляющей организацией. Надо обязательно иметь на него техническую документацию схемы, и выполнить все требования ПУЭ, ПТЭЭП и других документов. Могут быть претензии от Росстехнадзора, вплоть до отключения потребителя и штрафов.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.

Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.

Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.

Схема заземления TN-S. На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.

Определение фазы с помощью индикаторной отвертки

Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.

Конструкция индикаторной отвертки.

Преимущества индикатора:

• минимальная стоимость;
• компактность;
• надежность;
• долговечность;
• автономность;
• хорошая защищенность от неблагоприятных внешних воздействий.

Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.

Определение заземления, нуля и фазы с помощью контрольной лампы

Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте. Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.

С помощью измерительного прибора

При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.

При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции. При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.

Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.

Использование светодиода

Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью 1-2 Вт.

Обозначение проводов в электрике по буквам

Одно из наиболее распространенных обозначений проводов по буквам в электрической сети — это обозначение фаз проводов. Фазы в трехфазной проводке обозначаются латинскими буквами L, N и Ф (N обозначает ноль). Фазировка проводов в трехфазной сети осуществляется с помощью чередования положительного и отрицательного полуволн.

Также в электрике применяется буквенное обозначение для заземления проводов. Это обозначение состоит из буквы PE (Protective Earth), которая указывает на цель провода — заземление и его защиту.

Различные оттенки цветов являются еще одним способом обозначения проводов в электрической сети. С помощью цветового обозначения можно быстро определить функцию провода. Например, красный цвет обычно используется для обозначения фазы, синий — для нуля, а зеленый или желтый — для заземления.

Правила и требования к маркировке

1. Цветовая кодировка проводов

Для маркировки кабелей по цвету проводов существуют определенные стандарты и требования. Обычно используется следующая цветовая схема:

Цвет провода	Обозначение	Назначение
Синий	Б	Питание от источника
Коричневый	Бн	Подключение к межустройственной шине
Зеленый	З	Заземление
Желтый	С	Линия связи с другими устройствами
Красный	К	Сигнальный провод
Черный	Ч	Общий провод
Оранжевый	О	Резервный провод

Цветовая маркировка проводов помогает операторам и техническому персоналу легко определить назначение каждого провода.

2. Маркировка оконечных разъемов

Важно пометить каждый оконечный разъем, чтобы избежать путаницы при подключении кабелей. Для этой цели обычно используются наклейки или набивные буквы/цифры, соответствующие обозначениям проводов

Рекомендуется наносить маркировку с обоих концов кабеля, чтобы избежать проблем при необходимости переоборудования или замены.

3. Использование стандартизированных маркеров

Для обеспечения согласованности и удобства использования рекомендуется использовать стандартизированные маркеры проводов и кабелей. Это поможет избежать путаницы и упростить процесс установки, обслуживания и ремонта.

4. Документация

Важно поддерживать актуальную документацию, в которой указывается расшифровка маркировки проводов. Это поможет техническому персоналу быстро и правильно идентифицировать и подключить кабели, а также упростит процесс обслуживания и ремонта

• Правила и требования к маркировке проводов очень важны и помогают облегчить работу с кабелями.
• Цветовая кодировка проводов и маркировка оконечных разъемов способствуют эффективной и безошибочной установке, обслуживанию и ремонту.
• Использование стандартизированных маркеров и поддержка актуальной документации также являются важными аспектами в этой области.
