Отличие земли и нейтраля
По проводам с фазой и нулем идет электрический ток, поэтому дотрагиваться до них не стоит. Земля используется для перенаправления напряжения, когда оно выходит на корпус электрического прибора. Такая защита раньше устанавливалась на усмотрение пользователя, а теперь почти везде стала обязательной, поскольку без предварительного заземления устройство даже не включится.
Если проигнорировать этот критерий, то скопившееся электричество приведет к пробою или прохождению тока через человека. Когда по цветам в проводке разобраться невозможно, используют следующие методы:
- Измерьте сопротивление, в норме оно не превышает 4 Ом. Предварительно узнайте, есть ли там сопротивление, поскольку иначе мультиметр сгорит.
- Определите фазу, а дальше вольтметром измерьте напряжение, которое скапливается между землей и нейтралем. У первого элемента оно всегда выше.
- Измерьте напряжение между землей и любым другим безопасным прибором, например, батареей. В этом случае техника не обнаружит напряжения.
Этот алгоритм работает только на трех- или пятижильном кабеле, во всех остальных случаях земля окрашивается синим, а фаза коричневым или зеленым цветом.
Источники помех на шине Земля
Все помехи, воздействующие на кабели, датчики, исполнительные механизмы, контроллеры и металлические шкафы автоматики, в большинстве случаев протекают и по заземляющим проводникам, создавая паразитное электромагнитное поле вокруг них и падение напряжения помехи на проводниках.
Источниками и причинами помех могут быть молния, статическое электричество, электромагнитное излучение, «шумящее» оборудование, сеть питания 220 В с частотой 50 Гц, переключаемые сетевые нагрузки, трибоэлектричество, гальванические пары, термоэлектрический эффект, электролитические процессы, движение проводника в магнитном поле и др. В промышленности встречается много помех, связанных с неисправностями или применением не сертифицированной аппаратуры. В России уровень помех регулируются нормативами — ГОСТ Р 51318.14.1, ГОСТ Р 51318.14.2, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3, ГОСТ Р 51317.4.2, ГОСТ 51317.4.4, ГОСТ Р 51317.4.11, ГОСТ Р 51522, ГОСТ Р 50648. На этапе проектирования промышленного оборудования, чтобы снизить уровень помех, применяют маломощную элементную базу с минимальным быстродействием и стараются уменьшить длину проводников и экранирование.
Стандартные буквенные обозначения проводников и клемм
Как отмечено выше, некоторые приборы критичны к подключению нуля и фазы. К примеру, терморегулятор, фото которого приведено ниже.
На нем мы видим клеммы для подключения термодатчика (NTC) и две с обозначением L и N. Именно они служат для подключения прибора к сети переменного тока. К L нужно подключать фазный провод, к N — нулевой. Есть еще одно обозначение на некоторых электроприборах, клеммах щитовых и розеток — символы PE.
Такими символами маркируются клеммы или шины защитного заземления. Эти клеммы ни в коем случае нельзя путать с нулевыми. Это не одно и то же.
Важно! Нередко клеммы или шины защитного заземления обозначаются своеобразным значком — условным графическим символом заземления
Общепринятые обозначение фазы, нуля и защитного заземления строго нормированы и прописаны в ГОСТ Р 50462-2009:
- п. 6.2.12 — фазная клемма маркируется литерой L;
- п. 6. 2.1 — нулевая клемма (рабочий ноль) маркируется как N;
- п. 6.2.2. — провод защитного заземления обозначается PE.
Что касается трехфазных сетей, то клеммы в них маркируются литерой L с цифрой:
- L1 — обозначение фазы 1;
- L2 — обозначение фазы 2;
- L3 — обозначение фазы 3.
Где плюс и минус в L и N
Мы выяснили, что в той же розетке есть ноль и фаза. По аналогии предположим, что один из них плюс, другой — минус. Но это неверно. В сетях переменного тока (в однофазных) ток сначала «бежит» в одну сторону, затем плавно уменьшается до нуля и начинает течь в другую. Направление его, то есть полярность — плюс и минус — меняется в розетке с частотой 100 Гц (100 раз в секунду). Таким образом, в сетях переменного тока нет четкого плюса и минуса.
Важно! Отличие нулевого проводника N от фазного L состоит в том, что тот, который называется нулевым, соединен с землей на подстанции или в домовом электрощите. В ГОСТ он так и называется — заземленный фазный проводник
Как определить полярность в электротехнике другими методами
Не всегда под рукой в нужный момент есть контрольный прибор, а полярность источника необходимо определить точно и безопасным методом. Умельцы на это способны.
Определение с помощью воды
Самый простой и быстрый вариант – это использовать в качестве индикатора полярности банку (неметаллическую) с водой. Если в банку опустить два оголённых конца проводов, подключенных к проверяемому источнику, то на минусовом конце появятся пузырьки водорода. Газ выделяется в результате электролиза воды.
Применение сырого картофеля
Второй способ заключается в том, что проверочным прибором служит половинка сырой картофелины. В неё нужно воткнуть два зачищенных конца проводов от источника. Через 10-15 минут вокруг плюсового конца появится светло-зелёное пятно.
Использование компьютерного вентилятора
Компьютерный вентилятор начнёт вращаться только в том случае, если к его красному проводу подключить «+» от источника. В противном случае ротор не тронется с места.
Прочие альтернативные способы
Несколько экзотический способ определения полярности источника требует наличия горящей свечи. Если в пламя ввести два оголённых проводника, то оно изменит свою форму, станет ниже и шире, а минусовой провод покроется сажей.
Буквенное обозначение
Она стандартная:
- N для рабочего ноля в сети;
- PE используется при обозначении нулевого защитного проводника;
- L — маркировка, по которой можно опознать фазу.
- PEN — защитный совмещенный с нулевым
Если вам недостаточно окрашивания или оно не применено к тем проводам, что используются вами для создания электросети в жилом, коммерческом, промышленном здании, проверьте, есть ли на проводах буквенное обозначение.
Его присутствие может заметно облегчить монтаж электрооборудования, электросети, ее восстановление.
При этом соблюдайте технику безопасности — рассматриваемый провод не должен быть подключен к сети, иначе есть риск того, что электричество пройдет по нему и нанесет вам вред.

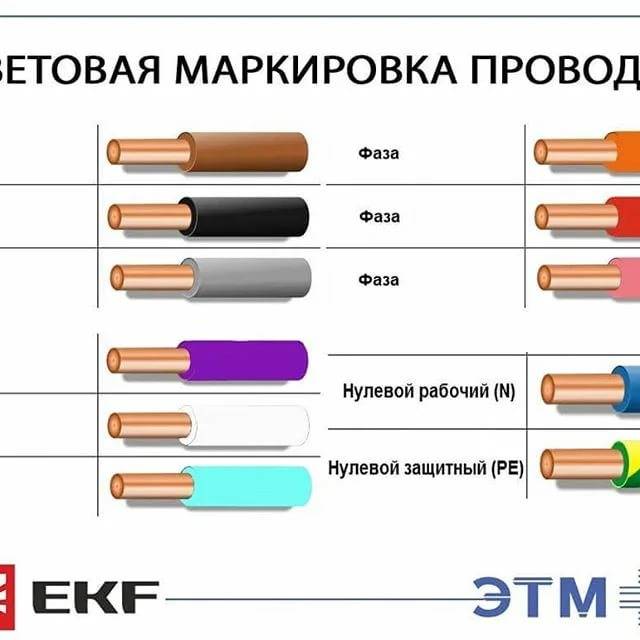

Цветовая маркировка проводов
В п.1.1.30 Правил оговаривается, что не обязательно применять цветную изоляцию по всей длине провода, достаточно окрасить лишь непосредственные подключения к входам шин.
Способ обозначения фаз
Как можно видеть на рисунке выше, для фаз применяется три цвета, а также дублирующее буквенное обозначение. Нулевые провода изолируют с применением синей изоляции. Если кабель состоит из множества жил, то цветовая маркировка проводов может варьироваться от тёмно-синего до светло-голубого.
Варианты цвета нулевого провода
Не имеет значения, сколько фаз в рассматриваемой сети – всегда применяется синий и его оттенки. Если же изоляция жёлто-зелёная, то, как было отмечено выше, проводник защищен. Он подключается к корпусу установки для создания дополнительной защиты в случае повреждений.
Для сетей постоянного тока «Плюс» отображается красным цветом, а «Минус» – синим. Ноль использует тот же цвет, что и у переменных сетей. Обычно цвет дублируется знаками «+» и «-». Заземление часто помечается буквой «М».
Цвет нуля, нейтрали
Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.
Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.
Как найти заземление, нейтраль и фазу при отсутствии обозначения
Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.
Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

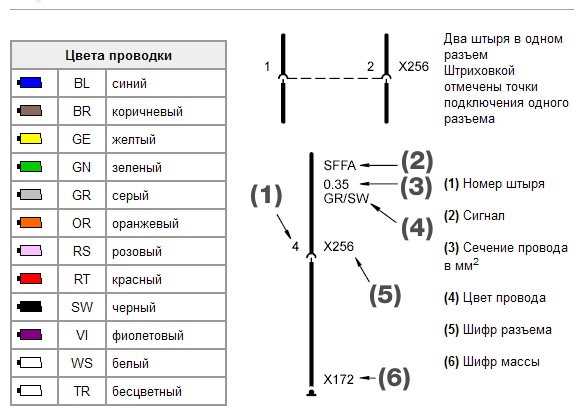

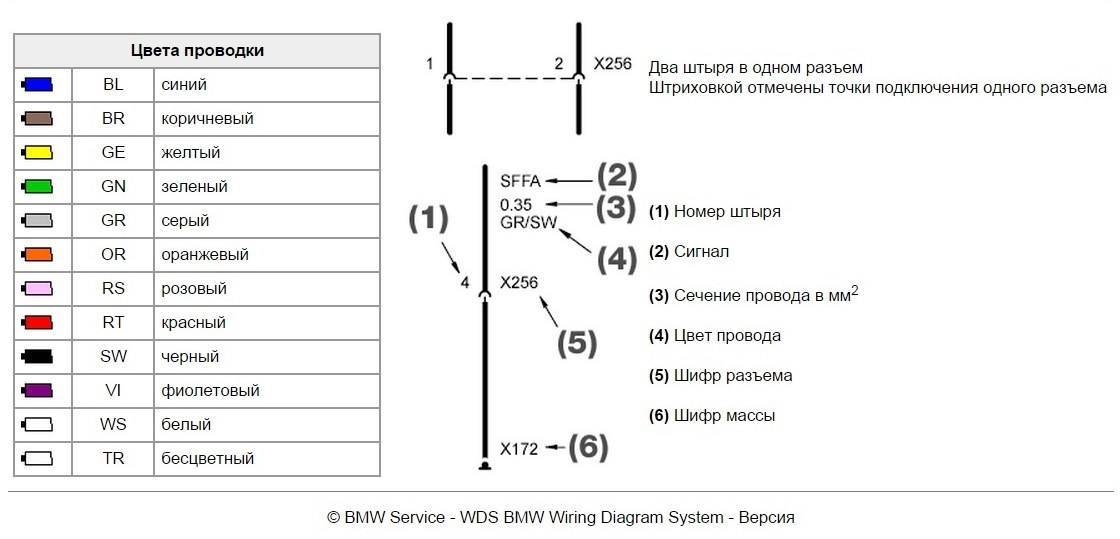

Буквенные и цифровые маркировки проводов
Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.
Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.
«АС» обозначается в случае дополнительной оплетки из свинца.
Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.
«Бн» оплетка кабеля не поддерживает горение.
«В» поливинилхлоридная оболочка.
«Г» не имеет защитной оболочки.
«г»(строчная) голый влагозащищенный.
«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.
«Р» резиновая оболочка.
«НР» негорящая резиновая оболочка.
Цвета проводов за рубежом
Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый
Провод нейтрали — голубой
фазы маркируется другими цветами
Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.
в настоящее время нейтраль синяя.
В австралии может быть синий и черный.
В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.
Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.
Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.
13 способов как сэкономить электричество
Фаза, ноль и земля в электропроводке:
Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции, жилы разного цвета, это сильно облегчает процесс монтажа. Если разводку выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль». Они просто сориентируются по цвету. Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная — или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.
Какой же расцветкой согласно ГОСТу должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?
Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных). Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) — желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.
Так, нулевые провода маркируются следующими цветами:
Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый.
Цвета проводов
Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.
Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель. То цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.
Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями. Когда проводка уже выполнена, и ни подключения в щитке, и провода не промаркированы. В этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».
Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета. Но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.
Маркировка проводов в однофазной сети 220 В
Рассматривая данный тип сети, можно выделить две вариации. Первая состоит из двух жил, вторая – из трех. Как можно понять, основное отличие между ними – в наличии или отсутствии проводника заземления (PE).
Двухпроводная проводка относится к устаревшему типу и встречается все реже. Такое проектирование разрешено ГОСТом и подходит для помещений с невысокими требованиями к безопасности. Используемая в старых домах двухжильная проводка TN-C имела совмещенную нейтраль и землю (PEN). С учетом современных требований, такая схема считается не безопасной.
Как и какими цветами маркируются жилы в двухпроводной однофазной проводке? Рассмотрим несколько вариантов:
(L) | (N) | Если использовать цельный провод с коричневой и синей жилой, то первая должна идти на фазу, а вторая на нулевой рабочий проводник. Данный порядок не стоит изменять. Единственное исключение — в качестве маркировки фазного проводника можно использовать черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. Для подстраховки, соответствующие жилы с обоих концов рекомендуется пометить бирками с подписью L (фаза) и N (ноль). | ||
(L) | (PEN) | Данная схема в качестве фазного проводника (L) имеет традиционную коричневую жилу. Как и в предыдущем случае, коричневое покрытие может быть заменено на один из допустимых цветов. Трехцветный (желтый, зеленый, синий) проводник (PEN) используется одновременно как нулевой рабочий (N) и нулевой защитный (PE). Несмотря на объединение N и PE, фактически, у конечного потребителя заземление отсутствует. |
Начиная с седьмой редакции ПУЭ (правила устройства электроустановок), электропроводка в квартире или доме должна осуществляться трехжильным кабелем с медными жилами (трехпроводная схема).
Рассмотрим, какие проводники входят в трехпроводную схему, и как они маркируются:
Фаза L (от английского Live — живой) — рабочий провод под высоким напряжением. | Основной цвет жилы – коричневый (возможно, коричневая полоса на белом фоне) | |||
Допустимый цвет жилы: черный, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый цвет. | ||||
Нейтраль (рабочий ноль) N (от английского Neutral) – вспомогательная жила без напряжения, по которой в рабочем состоянии протекает нагрузочный ток. | Основной цвет жилы – синий, голубой (возможно, голубая полоса на белом фоне) | |||
Земля (защитный ноль) PE (от английского Protective Earth —защитная земля) – отдельная ненагруженная жила для заземления. При нормальных условиях по защитному нулю ток не протекает. | Основной цвет жилы – желтые и зеленые полосы (возможно, зеленая полоса на желтом фоне). |

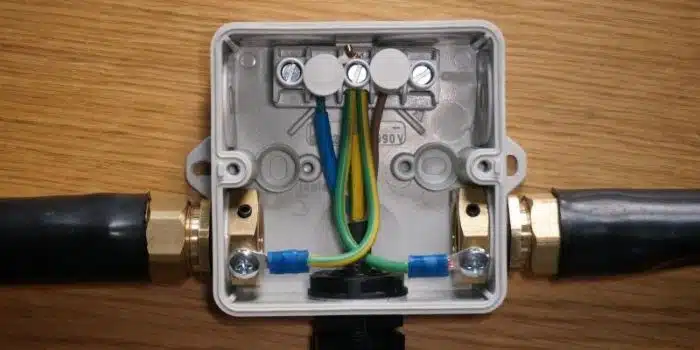

Заземление
Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.
Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.
Для чего нужно окрашивание жил
Ориентируясь на цветовую гамму проводников, начинающий специалист определяет назначение каждой жилы, где прячется нулевой провод, а где фаза. Он однозначно может дать ответ на вопрос красный провод это плюс или минус. К тому же многообразие цветовых оттенков проводов позволяют разграничивать положительные и отрицательные контакты в цепочке постоянного тока. Для того чтобы избежать путаницы, производители кабелей окрашивают их в цвета определённого цвета опираясь на правила электротехнических установок ПУЭ. В них чётко закреплены положения по маркировкам с конкретной привязкой к определённым жилам. Цвет проводов в электрике способствует не только упрощению чтения электросхем, но и позволяет оперативно проводить ремонты электроустройств за счёт быстрого определения вышедших из строя проводов. Грамотно проведённый монтаж обеспечивает долговечность и надёжность оборудования, значительно снижая риски его выхода из строя из-за скачков напряжения, коротких замыканий и других проблем.
Что делать, если кабель уже проложен без соблюдения цветовой маркировки?
Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?
Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.
Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье “4 способа отличить заземляющий проводник от нулевого“.
- старайтесь не использовать кабели разных производителей. Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
- если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
- когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
- старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
- если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.
Для чего нужно окрашивание жил
Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила. Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.
Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем
Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено
Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы
Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами
Цветовая маркировка проводов
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления
Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше
Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

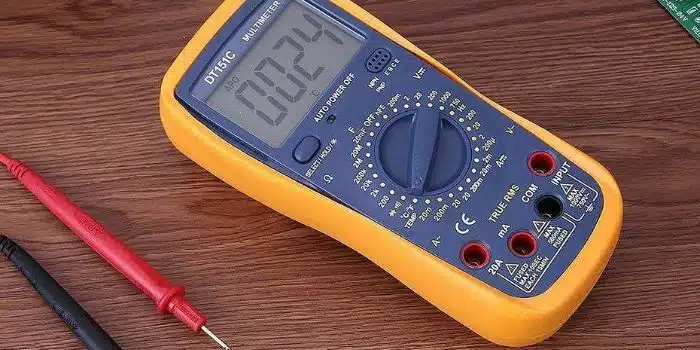

Как проверить правильность маркировки и расключения
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Это интересно: Как открутить кран буксу из смесителя если она прикипела?
Расцветка изоляционного покрытия проводников
Расцветка изоляционного покрытия проводников используется для обозначения функциональной роли каждого провода при электрическом монтаже. Цветовой разметки присваиваются особенные значения, которые позволяют легко идентифицировать провода при подключении их к различным устройствам и системам.
Обычно расцветка проводников в электрике использует буквенные обозначения для маркировки разных функций. Так, провод, который соединяется с землей (или нулем), обозначается буквой «N». Земля в электрике играет важную роль как нейтральный проводник, равнозначный плюсам и минусам. Провода с фазными напряжениями обозначаются буквой «L».
Зачем нужна буквенная маркировка в электрике? Ответ прост: она позволяет однозначно определить, какой проводник относится к земле, а какой к фазе
Это важно для безопасности работы с электричеством, поскольку позволяет избежать путаницы при подключении проводов и предотвратить возможность поражения электрическим током
Условные обозначения проводов могут отличаться в разных странах, поэтому важно быть внимательным к нюансам при работе с электропроводкой. Например, в некоторых странах обозначение «L» может использоваться для обозначения земли, а «N» – для фазы
Поэтому важно учитывать региональные особенности при монтаже и эксплуатации электрического оборудования.
В цветовом обозначении проводников также используются специальные цветовые маркировки. Например, провода, связанные с землей, могут быть отмечены цветом зеленый или желтый. Фазы, в зависимости от их напряжения, как правило, маркируются с помощью цветов, таких как красный, белый, чёрный и другие.
Таким образом, расцветка изоляционного покрытия проводов в электрике играет важную роль при распознавании и подключении проводников. Благодаря этому способу цветовой маркировки легко определить, какой провод относится к земле и какие провода являются фазными.

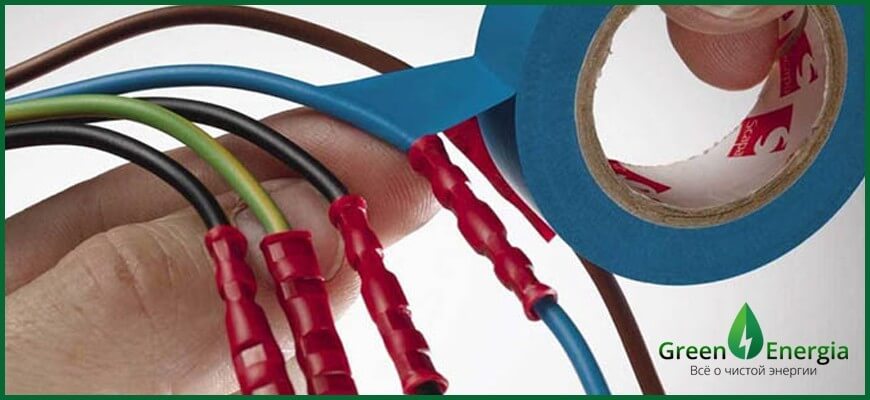

Нюансы ручной цветовой разметки
Цветовая маркировка проводов с помощью кембрика
Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:
- стандартными кембриками;
- кембриками с термоусадкой;
- изоляционной лентой.
Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.
Специфика разметки двухжильного провода
Термоусадочная трубка для проводов
Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
- работать с проводниками не по всей длине, а только на местах соединений и стыков.
Разметка трехжильного провода
При помощи мультиметра можно определить расположение фазы, ноля, и заземления
Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».
После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.
Порядок разметки пятипроводной системы
Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.
Как маркировать совмещенные провода
Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.
