Как установить выключатель света: пошаговые инструкции для подключения типовых выключателей

Соблюдение техники безопасности

Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.

И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:

1. Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
2. Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.

Подключение выключателей без штробления стен

Когда ремонт закончен, но возникает необходимость изменения схемы электропроводки в системе освещения нерационально портить интерьер штроблением стен. Есть несколько вариантов решить эту проблему:

• Проложить от коробки до нового выключателя внешнюю проводку в кабельканале;
• В полых стенах можно просверлить отверстия и по вертикали сверху от коробки вниз до выключателя опустить веревку с грузиком. Потом веревкой протянуть провод.
• Самый простой, но недешевый способ, поставить дистанционный радиовыключатель. Он не привязан к проводке и устанавливается в любой точке на расстоянии примерно 10 м от прибора освещения, это зависит от модели прибора.

Схема подключения одноклавишного выключателя

Чтобы обозначить планируемые каналы для проводки, надо знать принцип монтажа выключателя. Схема его подключения не представляет особой сложности. Первое и главное правило: одноклавишный выключатель должен прерывать фазовый провод (обычно коричневого или белого цвета). Это делается в целях безопасности, чтобы лишний раз не ударило током.

1. «Фаза» выводится из электрической коробки от подъездного кабеля и подводится к месту монтажа выключателя.
2. Одновременно «ноль» из разводки протягивается напрямую к месту расположения светильника (это всегда провод синего цвета).
3. От планируемого гнезда для одноклавишного выключателя отводится фазовый провод к той же точке подвески люстры или иного осветительного прибора.
4. После выключателя фазовый провод можно снова завести в коробку и уже оттуда вести его к светильнику вместе с остальными, но никакой необходимости в этом нет, легче сразу протянуть линию к осветительному прибору.

Изучив схему монтажа, чертим линии прокладки кабелей наиболее удобным способом и начинаем готовиться к работам.

Как подключить выключатель на 3 провода

Подключение выключателя на трех проводах является стандартной процедурой в электроустановке. Она может потребоваться, например, при установке двухклавишного выключателя или в случае, когда выключатель управляет двумя источниками света. Вот пошаговая инструкция для выполнения этой задачи:

Отключите электроэнергию. Прежде всего, убедитесь, что электропитание отключено в том месте, где вы будете работать, чтобы обеспечить безопасность.
Подготовьте инструменты. Вам понадобятся отвертка, плоскогубцы, стриппер для проводов и, возможно, индикатор напряжения.
Определите провода. Один провод является фазой, а два других — нулевым и заземляющим

Важно правильно их идентифицировать.
Подключите фазный провод. Фазный провод обычно подключается к среднему контакту выключателя.
Подключите нулевой и заземляющий провода

Нулевой провод подключается к одному из оставшихся контактов, а заземляющий — к заземляющему контакту выключателя, если он есть.
Убедитесь в надежности соединений. Провода должны быть плотно прикручены к контактам, не оставляя обнаженных участков.
Установите выключатель в коробку. Поместите выключатель в монтажную коробку, прикрепите его винтами.
Включите электроэнергию и проверьте работу. Включите электроэнергию и убедитесь, что выключатель работает корректно.

Как подключить своими руками: правила и схемы

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение.

Далее можно приступать к демонтажу старого выключателя:

Далее можно приступать к демонтажу старого выключателя:

• снять накладку с использованием плоской отвертки;
• вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
• отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

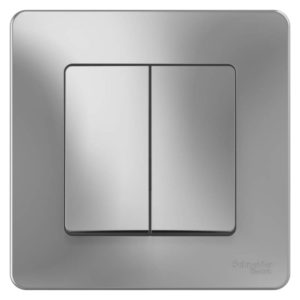

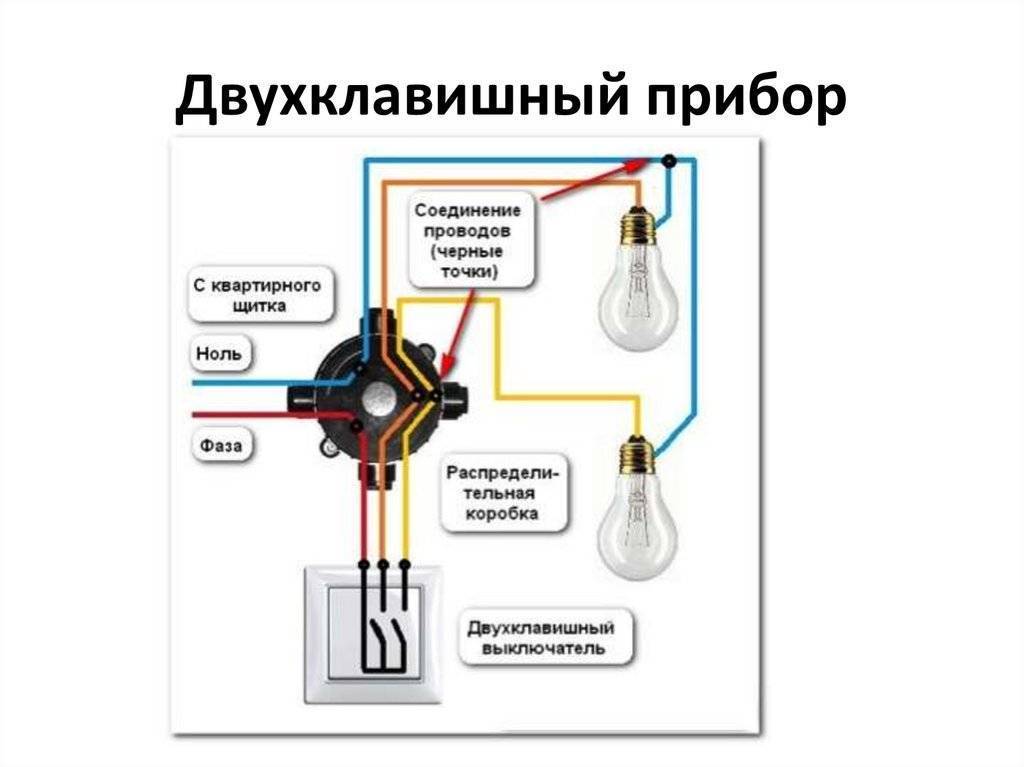

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно Для установки конструкции необходимо использовать индикатор, для определения фазы тока. Подключение выключателя происходит следующим образом:

Подключение выключателя происходит следующим образом:

1. после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
2. включить напряжение в сети и с помощью индикатора установить провод с фазой;
3. далее отключить сеть от источника питания, убрать изоляцию с проводов;
4. определить какое положение выключателя соответствует выключенному источнику света;
5. у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
6. с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
7. оставшийся провод соединить с контактом без пластин;
8. закрепить подключенный механизм в подрозетнике и установить клавиши;
9. включить источник тока и проверить правильность собранной конструкции.

другом материале

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как найти скрытую проводку в стене квартиры

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Читайте по теме — стоит ли использовать алюминиевую проводку.

https://youtube.com/watch?v=EAi56GjMIOw

Внутреннее устройство одноклавишного выключателя

Одноклавишный выключатель состоит из следующих основных частей:

Рабочий механизм. Является основной частью устройства. Он включает в себя привод клавиши, установленный на металлической рамке. Для крепления всей конструкции в подрозетнике рамка имеет пару раздвижных лапок. Подключение электрических проводов осуществляется через специальные контакты. Установка рабочего механизма выполняется таким же образом, как и монтаж электрической розетки.

• Пластиковая клавиша. Служит для удобства включения и отключения контактов устройства.

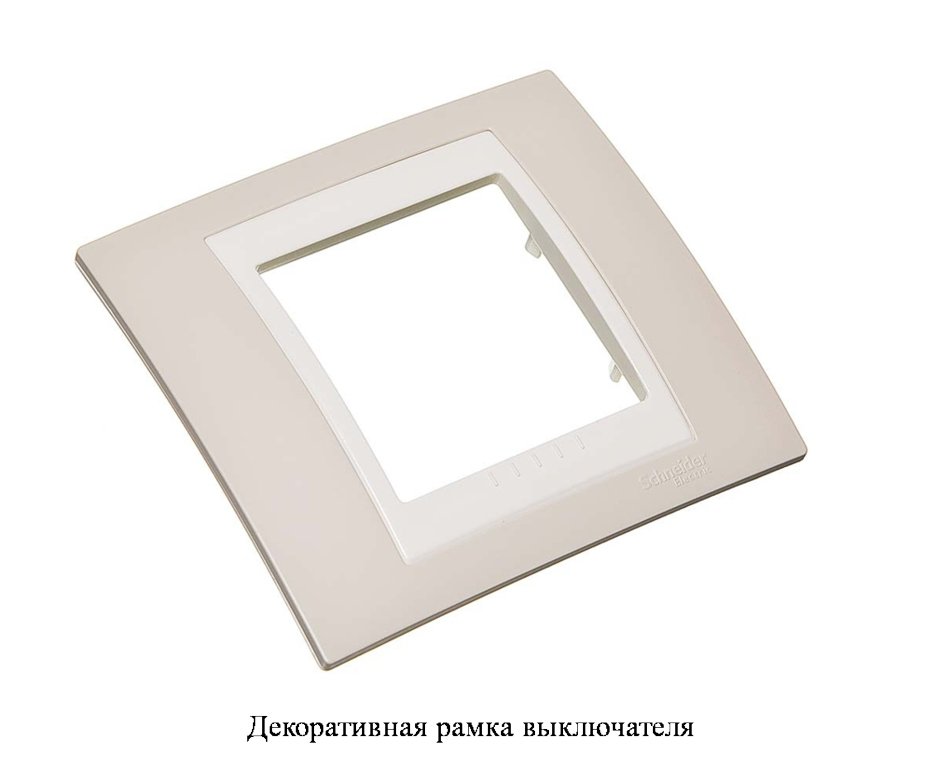

• Декоративная рамка. Этот элемент изготавливается из диэлектрического материала и выполняет также функцию защиты от поражения электрическим током. Рамка может крепиться к основной части с помощью пластиковых защелок или металлических болтов.

Несколько более сложным является устройство выключателя с подсветкой, который обладает неоспоримым преимуществом – его отлично видно в темноте. Такая функция не только избавляет человека от необходимости шарить в потемках в поисках выключателя, а и дает возможность использовать это устройство в качестве своеобразного ночника.

Различают также модульные и влагозащищенные выключатели. Модульные устройства предназначены для установки в кабель-канал и применяются главным образом для подключения светильников в офисных помещениях. Что касается влагозащищенных моделей, то их использование целесообразно в помещениях с повышенной влажностью воздуха, например, в санузлах, ванных комнатах или на улице при подключении наружных светильников.

Подключение внутреннего одноклавишного выключателя

Выключатель такого типа устанавливается в квартирах с внутренней электропроводкой, то есть вся проводка скрыта в стене.

В месте установки розетки должно быть углубление, в которое установлена специальная коробка для выключателя, в которую выведен провод.

Порядок работы:

1. Подготовка выключателя к монтажу. Необходимо разобрать выключатель, для этого, открутив винты, соединяющие кнопку с рамкой, нужно снять ее с рамки.
2. Срезать изоляцию с проводов в месте их присоединения, оставив около 1 сантиметра оголенного участка на каждом.
3. В отверстия для проводов вставить оба фазных провода: идущий от распределительной коробки во входное отверстие и идущий от выключателя к месту установки светильника в выходное отверстие.
4. Туго закрутить винты для надежной фиксации проводов, которые не должны свободно двигаться.
5. Установить механизм в специальную коробку в стене и надежно зафиксировать во избежание расшатывания.
6. Установить на механизм снятую ранее рамку и закрепить ее винтами.
7. Установить клавиши выключателя.

Если речь идет не о замене, а о монтаже нового выключателя возникает необходимость монтажа специальной коробки под выключатель. Делается это следующим образом:

1. В месте установки выключателя электропроводки сделать нишу-углубление в стене по размеру чуть больше размеров коробки.
2. Вывести через отверстие в дне коробки фазный провод. Закрепить коробку в нише с помощью любого раствора для штукатурки.

Подключение одинарного выключателя

Для того чтобы произвести электромонтаж выключателя, вовсе необязательно быть электриком высшего разряда. Скажем так: если следовать четким инструкциям и не работать с включенным напряжением, то все у Вас получится.

В основу принципа работы выключателя входит подача им на контакты патрона лампы фазы. Согласно стандартам безопасности, ноль соединяется напрямую, не обрываясь, до лампы. Поэтому работать предстоит только с проводом фазы.

Нам необходимо будет прервать фазный провод, прежде чем он дойдет до лампы, что даст возможность управлять электроподачей (в данном случае с помощью выключателя).

Соответственно для этого фазный провод нужно “пропустить” через наш выключатель, чтобы через него подавать ток, когда мы пожелаем, на условную электролампу. Под электролампой подразумевается любой светильник или люстра.

Конечно, нужно знать, где в Вашем помещении с электропроводкой ноль, а где фаза. Об этом было подробно рассказано в статье “Как подключить розетку”.

Ноль в нашем случае идет напрямую к лампе, и это нельзя изменять.

Следует отметить, что выключатели бывают наружные и внутренние. Наружные выключатели безопаснее, а внутренние эстетичнее.

Расположение выключателя

Во время проведения современного ремонта принято располагать выключатель света со стороны ручки двери, причем на расстоянии не менее 10 см от двери. Высота, на которую ставят выключатель, обычно составляет 0,9 м.

Однако правила ПУЭ (правила устройства электроустановок) не указывают на конкретные расстояния, по которым должен располагаться выключатель в доме (квартире), кроме минимальных норм:

7.1.48 Выключатель должен находиться на расстоянии не менее 0,6 м от душевой кабины.

7.1.50 От газопровода выключатель должен находиться на расстоянии не менее 0,5 м.

Порядок подключения

Вам понадобятся:

• Нож
• Индикаторная отвертка
• Плоскогубцы
• Уровень.

1. Сначала обязательно отключите все провода от электропитания с помощью автоматов в щитовой.

2. Нам нужно смонтировать подрозетник. Это делается также, как и с розеткой. Подробно об этом можете прочитать здесь.

3. После того, как смонтирован подрозетник и проведены провода, снимаем с конца фазного провода изоляционный слой плоскогубцами примерно на 1 см.

4. Теперь нужно присоединить к выключателю входящий провод (обычно он обозначается буквой “L” на розетке) и исходящий провод, идущий на лампу (обычно обозначающийся стрелкой, направленной вниз). Фиксируются провода к выключателю с помощью вспомогательных небольших болтов.

5. Затем помещаем наш выключатель в подрозетник. Если конструкция выключателя имеет принцип натяжки лапок, то закручиваем их поочередно для равномерного входа розетки в подрозетник. Если же розетка без лапок, то просто прикручиваем имеющиеся болты. При этом пользуемся уровнем для равномерного расположения выключателя.

6. Теперь защелкиваем или закрепляем болтами (опять же таки в зависимости от конструкции) внешнюю крышку выключателя.

Практические рекомендации

Монтаж требует соблюдения правил и норм безопасности.

Правила

Основные правила, имеющие большое значение:

• Должен быть установлен на надежной и прочной поверхности, которая выдержит его вес.
• Перед установкой отключите электрическую сеть.
• Выключатель установите таким образом, чтобы он находился на уровне глаз и был удобен в использовании.
• Проверьте, что правильно выбран тип выключателя.
• Провода должны быть надежно закреплены в клеммах.
• При подсоединении проводов к выключателю необходимо соблюдать правильный порядок.
• Перед включением напряжения проверьте правильность подключения проводов.
• После установки выключателя закройте крышку, чтобы избежать попадания пыли и грязи.
• Если возникают какие-либо трудности, вопросы, например при монтаже наружного освещения обратитесь к квалифицированному электрику для получения совета и помощи.

Поэтому всегда придерживайтесь правил.

Подключение

В целом, процедура подключения и последовательность включает в себя следующие шаги:

• Подготовка материалов, инструментов: подготовьте необходимые материалы и инструменты. Это может включать в себя провода, двухжильный и трёхжильный кабели, клеммы, отвертки, другие инструменты.
• Отключение напряжения: перед началом работы, отключить электропитание, чтобы избежать возможных травм, аварий.
• Подготовка выключателя: проверьте выключатель на наличие повреждений, дефектов. Если собираетесь ставить новый, то его следует распаковать и проверить на соответствие технической документации.
• Подготовка проводов: перед подключением проводов к выключателю предварительно подготовите их, снимите защитную изоляцию с нужного количества проводов.
• Подключение проводов: после того как провода готовы, их следует надежно закрепить в клеммах выключателя в соответствии с его технической документацией. Соблюдайте правильный порядок подключения проводов.
• Закрытие выключателя: после выполнения монтажа, закройте выключатель, чтобы избежать попадания пыли и грязи внутрь.
• Итоговая проверка : после того как все провода подключены, выключатель закрыт, необходимо проверить еще раз правильность расположения проводов и убедиться в отсутствии повреждений.
• Включение: после проверки, можно включить сеть и проверить работу выключателя.

Рекомендации по выбору места установки и ориентации

При выборе места установки есть рекомендации:

• Расположение должно соответствовать функциональной нагрузке, которую он управляет. Например, если выключатель управляет освещением, то он должен быть рядом с дверью, чтобы можно было включить свет сразу после входа в помещение.
• Выключатель должен быть установлен на удобной высоте для доступа пользователя. Обычно это высота 1,2 метра от пола.
• Помещение должно быть сухим, без пыли и загрязнений.
• Не следует устанавливать выключатель в местах, где он может быть подвержен механическому воздействию или возможны повреждения.
• Рекомендуется устанавливать на расстоянии не менее 30 см от тепловых источников, таких как радиаторы отопления.
• При выборе ориентации следует учитывать удобство его использования, внешний вид.
• Устанавливая несколько выключателей помните, что все они должны быть расположены на одном уровне и иметь одинаковый дизайн, чтобы создать единый стиль и не нарушать вид интерьера.

Любые работы по подключению должны выполняться только квалифицированными электриками в соответствии с требованиями электробезопасности.

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

1. саморезами через проушины;
2. распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Определяемся с видом нужного нам выключателя

   Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.

   Выключателей существует несколько видов:

   Нет необходимости описывать каждое устройство в отдельности, про то какие выключатели бывают, читайте в статье «Выключатель света. Их виды и типы. Советы при выборе.«

   Нам для подключения лампочки понадобится одноклавишный выключатель. Вернемся еще раз к его конструкции. Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.
