Вытяжки для кухни с отводом в вентиляцию: схемы, правила монтажа

Правила подключения вытяжки

Вытяжка устанавливается точно по центру варочной панели и по размеру должна быть равной ей или больше на 5 – 10 %.

Высота расположения нижней поверхности вытяжки зависит не только от ее конструкции, но и от типа варочной панели. Устанавливать горизонтальную кухонную вытяжку с выводом в вентиляцию следует на высоте 60 – 80 см над электрической панелью и 65 – 85 см – над газовой плитой. Нижняя граница наклонной модели может располагаться на расстоянии 35 – 50 см над электрической панелью, и 55 – 65 см от поверхности плиты газовой.

Дополнительно следует ориентироваться на рост хозяйки, которая больше всех проводит время на кухне. Специалисты по эргономике определили, что оптимальное расположение вытяжки – на 2 – 4 см над головой, но в зоне полусогнутой поднятой руки. Тогда край вытяжки не мешает готовить, а до панели управления легко дотянуться. Если ориентироваться по подвесным шкафам, то нижняя плоскость горизонтальной вытяжки должна быть на 10 – 20 см выше нижнего края мебели.

Розетка для включения вытяжки должна иметь заземление и находиться на расстоянии минимум 25 см от края вытяжки по горизонтали. Наиболее безопасный вариант – это выведение проводов от всего оборудования на одну панель управления, которая находится ближе к входной двери.

Все стыки оборудования и вытяжной трубы должны проверяться на герметичность. При наличии щелей грязный воздух будет опять попадать в помещение.

Для установки кухонной вытяжки лучше пригласить специалиста. В магазине могут посоветовать, в какой сервис обратиться, ориентируясь на фирму-изготовителя купленной модели. Несложная, на первый взгляд, работа требует специальных навыков и инструментов.

Преимущества наклонной вытяжки

Выбор между прямой и наклонной вытяжкой стоит сейчас перед каждым покупателем. Если по дизайн-проекту предусматривается встраивание вытяжки в шкаф, остановитесь на прямом варианте. Во всех остальных случаях выбор наклонной вытяжки станет эффективным и современным решением. К преимуществам наклонной вытяжки относятся:

Экономия места на кухне имеется скорее визуальная, интерьер смотрится более легким, а /во время готовки вытяжка не мешает обзору.
Монтаж наклонной вытяжки не требует особых знаний и опыта работы, с установкой возможно справиться даже без привлечения бригады специалистов.
Управление вытяжкой доступное и понятное на интуитивном уровне. Сама вытяжка имеет регулировку скорости и мощности работы, в зависимости от модели – от трех до пяти позиций.

Наклонные модели вытяжек – современные разработки, поэтому в них реализован проверенный функционал, делающий пользование кухней удобным и комфортным. Вытяжки укомплектованным целым арсеналом дополнительных функций: таймер включения и отключения, датчик реагирования на появление пара, регулятор освещения, датчик загрязненности фильтров.
Главное достоинство наклонных вытяжек, отличающее их от прямых аналогов – высокая производительности при сниженном уровне шума. В некоторых моделях прямых вытяжек имеется функция снижения шума, однако, ее подключение приводит к снижению мощности инструмента, а, следовательно, и к уменьшению эффективности. В наклонной же вытяжке, благодаря конструктивным особенностям, доступна возможность соединения тихой работы и высокой производительности труда.

Подключение к электропитанию

До того, как устанавливать наклонную вытяжку на место, необходимо предусмотреть над газовой плитой место подключения прибора. Чтобы провод не находился на виду, применяем скрытый тип монтажа проводки и розетки.

К месту подключения в штробе прокладываем электрический кабель сечением 2х1,5мм 2 и маскируем канал штукатуркой или шпатлевкой. Специальной коронкой с победитовыми гранями высверливаем гнездо глубиной 45-60 мм. На раствор шпатлевки или алебастра устанавливаем стандартную монтажную коробку Ø 68 мм. После застывания смеси производим монтаж розетки. Подключаем и проверяем функции прибора.

Скрытая проводка под розетку питания

Иногда считают, что проще соединить концы кабелей через специальные клеммники. Разъемный вариант рациональнее, так как позволяет при необходимости быстро отключить вытяжку из розетки на случай ремонта или обслуживания.

Важные правила установки вытяжки

Если вы устанавливаете прибор самостоятельно, необходимо соблюдать правила установки вытяжки над стационарной или отдельно стоящей газовой плитой:

Вентиляционное устройство должно быть расположено на расстоянии 60 см от варочной панели;
Ширина вытяжки связана с шириной варочной панели, поэтому ее необходимо устанавливать после покупки и установки варочной панели;
Для электрических моделей электрические розетки должны быть расположены вдали от плиты во избежание риска возгорания;
Для прямого соединения вытяжки с воздуховодом труба должна иметь минимальное количество изгибов;
Лучше всего подходит впускное отверстие шириной, равной ширине варочной поверхности;
Оптимальное расстояние между вытяжкой и нагревательными приборами составляет 75-80 см;
Если в квартире или доме нет вентиляционной шахты, подойдет вытяжка с рециркуляцией воздуха;
Изделие должно соответствовать дизайну интерьера кухни по цвету и стилю. Требования к установке навеса

Примечание: В брошюре производителя содержится информация о стандартных размерах, при этом учитывается мощность прибора, стиль кухни и рост пользователя.

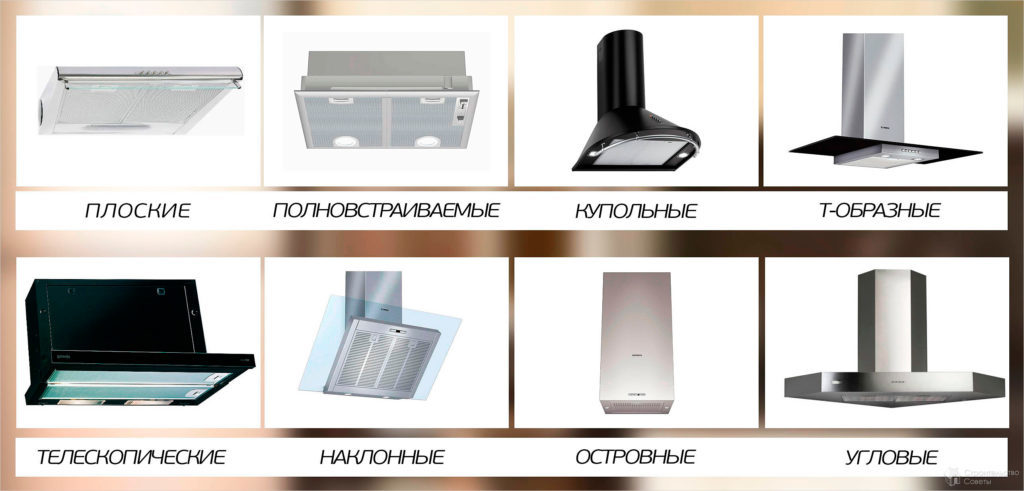

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над газовой плитой? Эксперты советуют обратить внимание на способ установки вытяжки:

Купольные модели. Закрепленные на стене, они подходят как для современных, так и для классических квартир. Эти устройства обрабатывают большие объемы воздуха и выполнены в виде купола над плитой. В вентиляцию встроена квадратная труба. Купольные модели предназначены для встраивания в систему воздуховодов;
Островные единицы. Подходит для больших кухонь с центральным расположением плиты. Вытяжка опускается над варочной поверхностью и соединяется с вентиляционной системой через квадратную трубу;
Светильники под углом. Устанавливается под углом 45 градусов, предназначена для кухонь с необычной планировкой и прокладкой. Поверхность кожуха квадратная с фаской по углам. Угловые модели используются редко, поэтому имеют ограниченный набор функций;
Плоские капюшоны. Это компактные устройства, которые стоят параллельно варочной поверхности. Крепится к стене под шкафом. Конструкции, используемые как часть системы циркуляционной вентиляции;
Встраиваемые устройства. Устанавливается в настенные шкафы, которые немного укорочены. В мебели также делаются вырезы для размещения воздуховодов. Встраиваемые вытяжки сложно установить самостоятельно, лучше заказать готовые шкафы;
Наклонные изделия. Современные угловые вытяжки имеют наклонное расположение. Их рабочая зона аналогична горизонтальным агрегатам. Вытяжки работают по принципу периметральной очистки, поэтому они изготовлены без движущихся частей;
Расширяемые модели. Полезная площадь увеличивается за счет выдвижных модулей в нижней части. Устройство встраивается в настенный блок с воздуховодом заподлицо или по кругу. Недостатками вытяжек являются их небольшая длина и уменьшенный объем всасываемого воздуха. В маленьких кухнях лучше всего устанавливать выдвижную вытяжку;
Настольные принадлежности. Ручки встроены в стол рядом с варочной поверхностью. Во время работы панель выдвигается вертикально вверх и откачивает загрязненный воздух.

Критерии выбора вытяжного устройства

Схема для расчета необходимой мощности кухонной вытяжки

Вытяжки на кухню выбираются по объему помещения и мощности оборудования. Воздух на кухне в течение часа должен смениться 10 – 12 раз. Тогда запахи, влага, копоть и жир будут полностью удалены из кухни.

Перед тем как идти за фильтрующим воздух устройством, необходимо определить размеры кухни. Для этого обычной рулеткой измеряется длина, ширина и высота помещения.

Минимальная производительность вытяжки рассчитывается по формуле:

(a × b × h) × 12 × 1,3

где: (a × b × h) – объем кухни;

12 – количество полных смен воздуха за час;

1,3 – поправочный коэффициент, учитывающий потери мощности при вентиляции в трубе и фильтрах.

Полученную цифру нужно сравнивать с мощностью, указанной в техническом паспорте на понравившуюся модель. Выбирать надо немного мощнее, на 10 – 15 %, чтобы оборудование не работало постоянно с предельной нагрузкой.

Слабая вытяжка не обеспечит полноценную очистку воздуха. Ароматы и пар будут скапливаться на кухне и попадать в комнаты, впитываться в стены и поверхность мебели.

Слишком мощные устройства стоят дороже и потребляют большее количество электроэнергии даже при работе с в экономном режиме. С другой стороны, в экстренных случаях они способны в считаные минуты очистить кухню от дыма забытой на огне еды.

Конструкция вытяжки подбирается, исходя из габаритов кухни, стиля ее оформления, удобства ее размещения над плитой и соответствия ей по размеру. Нижняя, воздухозаборная часть устройства не должна быть меньше варочной панели.

Купольные и каминные модели подойдут для помещений с высоким потолком. Если высота кухни маленькая, установить выводной канал будет проблемно.

Длина вытяжной трубы должна быть в пределах 5 метров и иметь не более 3 изгибов. Если плита расположена далеко, напротив наружной стены, стоит рассмотреть вариант рециркуляционной очистки воздуха.

В малогабаритных кухнях хорошо разместятся настенные и выдвижные модели. Купольные и подвесные вытяжки уместны в большом помещении с высоким потолком и в кухне-столовой.

При покупке следует попросить продавца включить вытяжку и послушать, насколько сильно она шумит. У большинства оборудования нижнего и среднего ценового уровня вентиляторы при работе сильно гудят. Шум может достигать 70 дБ. Нормальным считается уровень звука в пределах 40 дБ, при нем можно длительное время находиться на кухне. Это тише, чем спокойный разговор людей.

Панель управления должна располагаться на передней части устройства, чтобы легко было переключать режимы работы при приготовлении еды. Сенсорная панель реагирует на прикосновение, но очень чувствительна к загрязнениям. Кнопочная система переключения требует небольшого усилия при нажатии, более прочная и долговечная.

На работу вытяжки подсветка не влияет, но создает дополнительные удобства хозяйке при приготовлении пищи. В современных моделях используют в основном галогенные светильники и лампы накаливания. Сверху они закрываются прозрачной или матовой стеклянной крышкой, защищающей их от попадания влаги и горячего воздуха. В отдельных дорогих моделях можно встретить диодные и другие виды светильников.

При покупке оборудования следует обратить внимание на тип лампы и доступность ее для замены. Свет должен быть направлен вниз, не рассеиваться во все стороны и не слепить глаза. Вытяжка может быть дополнительно оборудована таймером, который выключает ее через определенное время

Датчик чистоты воздуха определяет степень загрязненности и самостоятельно включает оборудование

Вытяжка может быть дополнительно оборудована таймером, который выключает ее через определенное время. Датчик чистоты воздуха определяет степень загрязненности и самостоятельно включает оборудование.

Виды и особенности вытяжек для кухни

Виды вытяжек для кухни с отводом в вентиляцию

По принципу работы воздухоочистительное оборудование делится на циркуляционное и с вытяжкой в вентиляционные каналы. В режиме рециркуляции воздух из помещения проходит очистку различными фильтрами и возвращается обратно.

Вентиляционные вытяжки значительно эффективнее, они забирают грязный воздух, частично очищают его и выводят на улицу. В помещении всегда свежо, достаточно кислорода. Свежий воздух взамен удаленного поступает через окна с улицы.

По способу крепления различают такие разновидности вытяжек для кухни:

подвесные;
настенные;
угловые;
встроенные;
островные.

Подвесные крепятся к потолку над плитой. Островные вытяжки для кухни являются подвидом подвесных моделей. Они устанавливаются над варочными панелями, вмонтированные в отдельно стоящую тумбочку – остров.

Настенные вытяжки крепятся к стене, имеют различные формы. К ним относятся и угловые модели, которые устанавливаются в угол над расположенной там варочной поверхностью. Крепление может быть к 2 плоскостям и одной стене.

Для маленькой кухни удобно использовать встроенные вытяжки. Они устанавливаются в нижней части подвесного шкафа или позади горелок, имеют раздвижную рабочую поверхность и регулируемую за счет этого мощность.

Выдвижные модели чаще рециркуляционные. Подвести к ним трубу диаметром более 100 мм не всегда возможно, т. к. нет места. Приборы с отводом в вентиляцию устанавливаются только в шкаф над плитой.

Вытяжки имеют различную форму и расположение отверстий для втягивания воздуха.

По внешнему виду и конфигурации различают:

прямоугольные плоские;
купольные;
каминные;
наклонные;
вертикальные.

Лучше всего втягивают воздух купольный модели. Они имеют нависающие края вокруг воздухозаборника с плавным переходом к трубе.

Классические каминные вытяжки можно отнести к купольным. Они предназначены для больших помещений. Часто это очень мощное оборудование по очистке воздуха, оснащенное 4 вентиляторами.

Каминные модели великолепно смотрятся, имеют большую поверхность втягивания воздуха. Обычно они оборудованы галогенной подсветкой, сенсорной панелью.

Внешний вид эстетичный, корпус скомбинирован из различных материалов. Они способны очищать воздух на большой кухне-столовой, в гостиных и квартирах-студиях.

Требуют широких вентиляционных ходов и большого притока воздуха. Отличаются каналом для отвода воздуха большого диаметра под закрывающим его декоративным кожухом.

Вертикально стоящие панели с отверстиями для забора воздуха занимают мало места. Они устанавливаются на стене позади конфорок.

Могут поворачиваться на регулируемых кронштейнах под углом, если требуется активная очистка, удаление пара от кастрюль или запаха пригоревшей пищи, сбежавшего молока.

Наклонные модели частично нависают над варочной панелью, обычно имеют корпус из нержавеющей стали и стекла, выглядят стильно.

Воздухозаборники малозаметны. Они выполнены в виде щелей, разделяющих переднюю панель на секции. Имеют малую и среднюю мощность. Подходят для стильных кухонь маленького размера.

Правила установки вытяжки

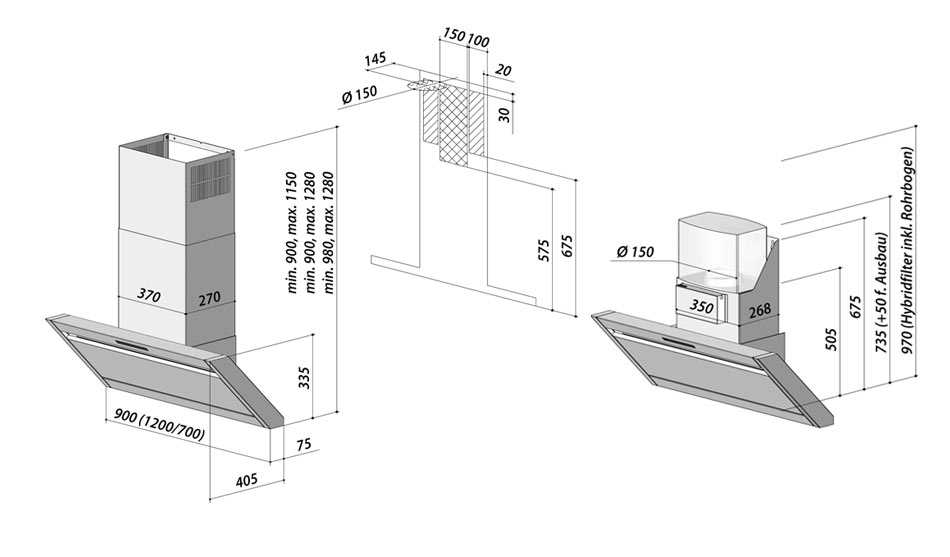

схема размещения вытяжки

Установка и подключение кухонной вытяжки к вентиляции требует знания ряда правил:

корпус навешивается только по уровню, с тщательным соблюдением горизонтали;
расстояние между электрической варочной панелью и вытяжкой должно быть 65 см;
расстояние между газовой варочной панелью и вытяжкой – не более 75 см;
изгиб воздуховода для соединения вытяжки с вентиляцией не превышает 90 градусов;
когда длина воздуховода более 3 м, для поддержания тяги устанавливают второй вентилятор;
выводя кухонную вытяжку в вентиляцию, запрещается перекрывать вентиляционную отдушину в стене;
используют трубы одного сечения, так как при сужении усиливается аэродинамический шум;
если кухонная вытяжка выводится в вентиляцию, целесообразно установить клапан, предотвращающий обратную тягу.

Перед тем, как подключить кухонную вытяжку к вентиляции, следует прочитать инструкцию к ней.

Базовые разновидности кухонных вытяжных агрегатов

Классификация устройств осуществляется в зависимости от принципа переработки воздуха.

Вытяжки с отводом

В их функционал не входит очищение воздуха, они осуществляют замену отработанных масс на свежие с помощью подключения к вентиляционному каналу. При монтаже возникает необходимость в обустройстве воздуховода – этот элемент займет некоторую часть подпотолочного пространства. Несмотря на относительную примитивность, такое исполнение признано самым продуктивном, поэтому модели с отводом имеют широкое распространение, представлены в богатом ассортименте.

Наклонная вытяжка с отводом

Рециркуляционные устройства

Они подвергают отработанный воздух нескольким этапам переработки. На первой стадии производится наружная очистка: жироулавливающий фильтр удаляет из потока маслянистые вкрапления. На втором этапе вступают в действие угольные фильтры: комплексная очистка сопровождается ликвидацией характерных запахов

В разных моделях могут присутствовать несколько активных инструментов – на этот фактор обязательно нужно обратить внимание при выборе

Рециркуляционные серии могут стать оптимальным решением для тех, кто готовит пищу в условиях крайне ограниченной естественной вентиляции, а также в случаях отсутствия выводящего канала.

Самым дорогостоящим, но, несомненно, оправдывающим высокую цену вариантом является комбинированная наклонная вытяжка, сочетающая в себе преимущества обеих представленных методик. Главное ее достоинство – максимальная производительность.

Принцип работы наклонной вытяжки

Суть работы вытяжного устройства заключается в эффективном удалении из кухни продуктов сгорания, кулинарных испарений, избыточной влажности в атмосферный воздух. Обмен воздуха происходит в проточном режиме работы через подключение к домовому вентиляционному каналу.

При затрудненном или недоступном подключении к вентиляционному каналу, применяется режим замкнутой циркуляции. Воздушные массы из помещения поступают в вытяжное устройство и подвергаются двухступенчатой очистке: на металлическом фильтре оседают плотные частички загрязнений и жировые испарения, угольный картридж тонкой очистки избавляет от влажности и запахов. После фильтрации воздушная масса возвращается в кухонное помещение. В режиме рециркуляции незначительно снижается мощность вытяжки и повышается шум.

Секреты правильного монтажа

Прибор крепится на высоте не менее семидесяти сантиметров для плит, работающих на дровах или угле. Для вытяжки рекомендуется выделить отдельную розетку и расположить ее неподалёку рядом с устройством

Обратите внимание на размер изделия. Выбирайте конструкцию больше варочной панели или такого же размера, но не меньше. Подавляющая часть жилых домов спроектирована в давние времена, когда о существовании пластиковых окон никто не знал

Вентиляционная система проектировалась в расчете на то, что свежий воздух проникает сквозь щели в окнах и входных дверях, а отток происходит через вентиляционные каналы. С развитием технологий, появилась мода заменять старые рамы на окна ПВХ. В итоге, пока вытяжка выключена, а окна закрыты, вентилирование не происходит, так как в помещении отсутствует отток и приток воздушных масс

Подавляющая часть жилых домов спроектирована в давние времена, когда о существовании пластиковых окон никто не знал. Вентиляционная система проектировалась в расчете на то, что свежий воздух проникает сквозь щели в окнах и входных дверях, а отток происходит через вентиляционные каналы. С развитием технологий, появилась мода заменять старые рамы на окна ПВХ. В итоге, пока вытяжка выключена, а окна закрыты, вентилирование не происходит, так как в помещении отсутствует отток и приток воздушных масс.

Когда вытяжка включается, вентилятор начинает вытеснять воздух из кухни. Вследствие этого понижается давление, и кислород поступает из остальных вентиляционных проемов. В случае с пластиковыми окнами, не помешает приточная вентиляция, чтобы воздух из общего вентиляционного канала не проникал на кухню.В коттеджах и частных домах установить воздуховод гораздо проще, чем к квартире. Желательно предусмотреть устройство двух вентиляционных каналов на кухне, один из которых для кухонного зонта, а другой — для вентиляции комнат.

На кухне сосредотачиваются пусть и приятные, но порой, чересчур насыщенные запахи, а иногда ещё и дым, копоть и нагар. Чтобы не ошибиться в выборе кухонной вытяжки, сориентируйтесь на приобретении нешумной и производительной модели с надежным корпусом и грамотным освещением. Гарантией бесперебойной работы техники является ориентация на продукцию популярных брендов. При грамотном подключении устройство справится с очисткой воздуха и удалит посторонние запахи.

Установка плоской кухонной вытяжки

Плоский кухонный тип устройства дает реальную возможность подключить вытяжку, если нет вентиляционного канала. Монтируется она очень легко и быстро. На данном устройстве уже заранее предусмотрены специальные крепления для ее монтажа. Есть 2 способа установки плоской вытяжки:

При помощи П-образной рамы. При помощи саморезов рама крепится прямо к стене и служит фиксатором для корпуса вытяжного устройства;
Саморезы-шпильки, иногда их называют сантехническими. С одной стороны, они выглядят как стандартный саморез. С другой стороны, имеют резьбу, к которой прикручивается металлическая гайка. Дюбеля вбиваются в стену, корпус вытяжки фиксируется гайкой на необходимом расстоянии от стены.

Остается только хорошо зафиксировать плоскую вытяжку и проверить ее работоспособность, включив в розетку. Если все в норме надевается декоративный колпак. Данная модель работает в режиме рециркуляции, очищает воздух при помощи встроенного фильтра. Нужно лишь не забывать менять фильтры как минимум 2 раза в год.

Классификация вытяжек

При монтаже учитывают разновидность, особенности устройства, вид крепления. Вытяжные устройства работают на двух режимах очистки.

Принудительный отвод – загрязненные воздушные потоки направляются через трубу из помещения в шахту. Проточные вытяжки отличаются высокой производительностью.
Циркуляция потоков – воздушные массы проходят через угольные фильтры.

Кухонные вытяжки с подключением к вентиляции устанавливаются с отводами двух типов.

Разновидность отвода	Плюсы	Минусы
1. Воздуховод из пластика (ПВХ)	Выполняется в виде эластичной трубы или узких элементов. Имеет эстетичный вид, компактен, ставится без дополнительного короба. Труба из ПВХ не шумит, не сопротивляется воздушным потокам.	Сложность сборки, обойдется дороже гофры. Короба из твердого пластика гудят и вибрируют.
2. Алюминиевая труба (гофра)	Материал удобен для самостоятельной установки. Сгибается для соединения с отверстием нужного размера. Не шумит.	Не эстетичный внешний вид.

Производители выпускают каминные вытяжки с креплениями для стен, угловые – для угловых плит, островные с потолочными креплениями – для плит, стоящих в центре большого помещения. Материал – «нержавейка» или эмалированная сталь, реже — пластик. Для маленьких помещений таких как кухня создают встраиваемые выдвижные панели с трубой.

Возможно будет интересно — как самостоятельно установить вытяжку (рециркуляционную, комбинированную или канальную) на кухне.

Правила, стандарты, требования

При монтаже любой вытяжной системы надо учитывать рекомендации производителя оборудования, а также установленные стандарты. Каждая модель имеет инструкцию, в которой указана вся нужная информация, включая оптимальную высоту над варочной поверхностью. Данный параметр может быть несколько изменен по желанию владельцев устройства, но максимально возможное увеличение — ± 100 мм. Меняют его обычно из-за роста пользующихся, особенностей кухонной мебели. Другое обязательное условие — совпадение ширины плиты и воздухозаборника. Если размер всасывающей поверхности будет меньше, ждать от прибора эффективной работы не придется.

Установка над газовой плитой

Опасное газовое оборудование всегда предъявляет серьезные требования к эксплуатации. Их игнорирование чревато грозными последствиями: как для хозяев дома, так и для их соседей. Нижние части газовых конфорок обязаны быть удалены от любых конструкций, висящих над ними, на 750-850 мм.

—

После покупки проточного либо комбинированного оборудования необходимо обдумать обустройство вытяжного канала. Оптимально сооружение отдельного воздуховода. Если такой возможности нет, то домовой вентканал делят пополам: устанавливают разделительную решетку, вторая часть которой оснащена отверстием для трубы.

Монтаж электрической (индукционной) плиты

Варочные поверхности, не имеющие конфорок с открытым огнем, не так требовательны к расстоянию до нижней горизонтальной части вытяжки. В этом случае устанавливать прибор позволяется на 100 мм ниже. Рекомендованная высота — 650-750 мм.

Как поступать с наклонными вытяжками?

Эти устройства — самые «доброжелательные» не только к хозяевам, но и к высоте расположения над нагревательными приборами. От нижнего края воздухозаборника рекомендовано отступать 550-560 мм, если плита газовая. Когда варочные поверхности электрические, надо оставить расстояние всего в 350-450 мм.

Помимо вида варочной поверхности, дизайна помещения и роста повара при монтаже вытяжки учитывают размеры кухни, а также мощность прибора. Однако если возникла необходимость немного изменить расстояние, лучше его увеличить, так как опускать устройство ниже стандартной величины все же не рекомендуется.

Комбинированная плита

У этой разновидности плит 3 газовых конфорки и одна электрическая, поэтому к ней применимы все те характеристики, о которых которые упоминалось выше. Вытяжка в этом случае как выполняет функцию отвода продуктов сгорания газа, так и очищает воздух на кухне от пара и запахов готовящихся блюд.

Комбинированная плита

Индукционная варочная панель

Индукционная плита вообще не греется – она лишь выполняет нагрев посуды из материала с ферромагнитными свойствами. Процесс обеспечивается за счет работы магнитной катушки и требует подключения к электропитанию. Поэтому довольно часто индукционные варочные панели относят к разряду электрических плит, хотя в техническом плане это не совсем верно.

Индукционные плиты не передают тепло окружающему воздуху, поэтому на такой поверхности не может пригореть случайно пролитый суп или что угодно другое. Это самые чистые в плане запахов плиты, вытяжка для которых требуется исключительно в целях очистки воздуха от паров и ароматов готовки.

Индукционная варочная панель

Когда устанавливают кухонную вытяжку без воздуховода

Установка вытяжки без воздуховода не всегда возможна или практична. На это есть разные причины:

Если на кухне используется газовая плита, системы с воздуховодами опасны, поскольку в вентиляционной шахте может возникнуть обратная тяга.
Размещение варочной панели на расстоянии от вентиляционной шахты требует либо строительства воздуховода, что делает помещение некрасивым, особенно если это студия.
Центральная вентиляция либо отсутствует, либо работает неправильно.

В этих ситуациях рециркуляционная вытяжная установка по-прежнему является предпочтительным, а иногда и единственным вариантом.

Подключение вытяжки к стояку вентиляции

воздуховод из прямоугольных ПВХ-труб

До соединения вытяжки с вентиляцией позаботьтесь обо всех необходимых комплектующих. Для подключения вытяжки для кухни с отводом в вентиляцию используют гофру или гладкие круглые ПВХ-воздуховоды с коленами. Второй вариант предпочтительнее, так как создает меньшее сопротивление воздуху, гладкую внутреннюю поверхность проще чистить. Диаметр трубы не меньше 120 мм, его подбирают по выходному сечению вытяжки. Для крепления воздуховода вытяжка комплектуется переходником.

Воздуховод должен иметь не более 3 колен, иначе эффективность работы значительно снизится.

Чаще всего для правильного подсоединения вытяжки к вентиляции необходимо протянуть короб и герметично укрепить конец воздуховода в вентканале.

Соединение кухонной вытяжки с вентиляцией не заблокирует вентиляционное отверстие, если установить специальную решетку.

Перед тем, как вывести вытяжку в вентиляцию, рассмотрите возможность вывода воздуховода в специально сделанное отверстие в стене. Иначе работающий прибор может вызвать «опрокидывание» тяги. Явление, особенно опасное в домах с газовыми отопительными приборами, приводящее к отравлению угарным газом.

Воздуховоды стыкуют герметично, а на выходе устанавливают обратный клапан и сетку.

После того, как вытяжка выведена в вентиляцию, ее подключают к электросети. Требуется стандартное напряжение 220 – 240 В и частота 50 Гц. Иногда к розетке подводится заземление, исключающее возможность короткого замыкания.

Главная задача при установке вытяжки без подключения к вентиляции – грамотно разместить и подвести электричество.

По правилам пробный запуск вытяжки проводят сразу после ее подключения к вентиляции и электросети. И лишь после удачного первого включения надевают защитный кожух.

Ролик о том, как подключить вытяжку к общему воздуховоду, не нарушив вентиляцию квартиры:

Крепление наклонной вытяжки над газовой плитой

Аккуратно высверливаем отверстия, соблюдаем расстояние между центрами отверстий по диагоналям. Если стены облицованы керамикой, переводим перфоратор в режим сверления, на малых оборотах делаем отверстия в плитке, а затем завершаем перфорацию в кирпиче или бетоне.

Бумажный конверт для сбора пыли

В подготовленные отверстия легкими ударами молотка забиваем пластиковые дюбели и не полностью вкручиваем верхние шурупы, оставляя снаружи 6-8 мм. Снимаем с вытяжки крышку, открываем защелки и извлекаем жировой фильтр. Совмещаем отверстия на задней стенке с головками метизов и вешаем прибор.

Если вытяжка тяжелая или на кухне стесненные условия — необходимо привлечь помощника. По уровню проверяем точность установки. Если корректировка не требуется — вворачиваем нижние саморезы и зажимаем все четыре до упора. После завершения можно приступать к обустройству вентканала.

Этапы монтажных работ
