Как подключить двухклавишный выключатель самостоятельно

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его

Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка

При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Принцип подключения

При подготовке к установке выключателя на две клавиши следует ознакомиться с устройством прибора, разобраться в его предназначении, особенностях функционирования, заранее подготовить инструмент и материалы.

Регулирование числа одновременно включенных источников света производится при помощи выключателя, оснащенного специальным исходящим контактом и имеющим отдельную клавишу управления. Для быстрой замены двухклавишные выключатели своими размерами идентичны одноклавишным, отличие заключается лишь в электротехнической «начинке».

Рабочая часть прибора включает три контакта:

  • один — входящий;
  • два — отходящие.

Исходящие контакты управляют работой источника света, не зависят один от другого. При установке устройство следует располагать так, чтобы исходящие контакты были расположены вверху, что обуславливается стандартом положения клавиш вкл/выкл.

Слева представлены рабочие элементы выключателя с парой клавиш в разобранном виде

Провод фазы от распредкоробки подсоединяется на клемму входного контакта, а фазы от потребителей электроэнергии — на клеммы контактов исходящих. Ноль сквозь выключатель не пропускается, а отводится к светильникам напрямую из коробки.

В зависимости от модели устройства разделяются на две группы:

  • устанавливающиеся прямо на стену (при открытом способе прокладки домашней электросети);
  • для монтажа внутри стены (для скрытого варианта проводки).

Схема подключения

Для надежного и безопасного подключения к электросети двухклавишного выключателя следует разобраться в схеме его установки.

Схема подключения двухклавишного устройства в домашнюю сеть с при наличии заземления

В электросетях предусмотрена установка заземляющего кабеля, но в постройках советской эпохи заземления преимущественно нет. Нет заземления и в большинстве индивидуальных домов, построенных по устаревшим проектам при относительно малой нагрузке от осветительных и бытовых приборов. Потому следует остановиться на схеме установки устройства с парой клавиш для сети без заземления.

При подключении в сеть без заземления на входную клемму прибора подключается провод фазы и через исходящие клеммы парой отдельных проводов отходит к лампам.

Подключение устройства на две клавиши в домашнюю сеть без заземления

Схема подключения двухклавишного выключателя и розетки

Эта схема может быть полезна в том случае, если вы хотите управлять двумя разными источниками света и иметь розетку в одном месте. Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы, такие как отвертка, кусачки, изолента, провода и, конечно же, сам двухклавишный выключатель и розетка.

Отключение электропитания:

Перед началом работы обязательно отключите электропитание в том месте, где будете работать. Это поможет избежать возможного поражения электричеством.

Подключение двухклавишного выключателя:

  • Подключите фазный провод (обычно коричневого или красного цвета) к общему выводу выключателя.
  • Подключите два провода к клавишам выключателя. Они пойдут к источникам света, которые вы хотите контролировать.
  • Заземление и нулевой провод (если они есть) подключите согласно схеме вашего выключателя.

Подключение розетки:

  • Подключите фазный провод к фазному выводу розетки.
  • Подключите нулевой провод (обычно синего цвета) к нулевому выводу розетки.
  • Если есть заземление, подключите заземляющий провод к соответствующему выводу розетки.

Установка и проверка:

  • Убедитесь, что все провода надежно закреплены и изолированы, если это необходимо.
  • Установите выключатель и розетку в рамку.
  • Включите электропитание и проверьте, что все работает корректно.

Правила и нормы для размещения выключателей в квартире

Если решено подключить выключатель с одной клавишей или многоклавишную модель, нужно выбрать подходящее место, учитывая правила размещения подобных электротехнических приборов. Согласно строительным нормам, устройства для выключения и включения освещения располагают возле входной двери в помещении. Оптимальное место на стене со стороны расположения ручки на дверном полотне.

Если светильники стоят в спальне и предназначены для освещения прикроватной зоны, то устройство для переключения света ставят возле изголовья кровати. При монтаже прибора в помещении с повышенной влажностью или на кухне придерживаются правил, описанных в ПУЭ.

Они гласят, что:

  • от душевой кабинки переключатель устанавливают на расстоянии минимум 600 мм;
  • от газопровода отступают не менее 500 мм;
  • минимальное расстояние от дверного проема – 100 мм;
  • прибор ставят от пола на высоте минимум 900 мм.

Есть и другие не менее важные моменты. На лампочку или осветительный прибор всегда идет нулевая жила. Фазу подключают к коммутирующим устройствам.

Как определиться со схемой подключения на несколько лампочек

Существует разница при подключении приборов на 1-клавишный и 2-клавишный переключатель. Для более четкого понимания, рассмотрим схемы подключения по отдельности.

Подключить несколько лампочек

1. Фазу стоит вести от счетчика к переключателю, а уже от переключателя — к лампочке; 2. Ноль идет напрямую к лампочке, минуя выключатель.

Данный принцип является самым распространенным и не требует каких-либо дополнительных расходов, если требуется подключить, к примеру, люстру. В случае, если у Вас используются сразу несколько лампочек, то при таком подключении загораться и тухнуть они будут одновременно.

Вариант с подключением проводки к двухклавишному переключателю

1. Ноль идет напрямую к источникам света, соединенный параллельно между ними; 2. Фазный провод идет на переключатель, в котором каждая клавиша будет давать электричество на отдельные энергоустановки.

Таким образом можно использовать либо сразу два, либо один источник света, включив одну или две клавиши соответственно.

Плюс такого подключения состоит в том, что в случае с разными комнатами — это возможность управлять светом с одного включателя. А если свет в одной — легко изменять яркость света.

В современных домах при монтаже электропроводки используют трехжильный провод. Общая картина подключения не меняется, добавляется только элемент, который «заземляет» проводку. Подключается он к металлическим деталями светильников, минуя переключатели.

В том случае, если в узле с включателем стоит розетка, то подключение проводят по-другому. Провод «земли» необходимо протянуть от распределительной коробки к розетке из-за более высокой потенциальной нагрузки на розетку, нежели на лампочку.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист – это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры – приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре – а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи “6 способов решить проблему мигающих светодиодных ламп”. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.

Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Общепринятая маркировка

Двухклавишный выключатель – это тип переключателя, который позволяет управлять двумя раздельными электрическими цепями или устройствами из одного места. Это может быть полезно, например, в комнатах с несколькими источниками света. Общепринятая маркировка такого выключателя включает в себя несколько ключевых элементов, которые можно описать следующим образом.

Клавиши:

На лицевой панели выключателя обычно располагаются две клавиши. Они могут быть обозначены специальными символами, цифрами или буквами, чтобы указать, какому устройству или цепи они соответствуют. Часто одна из клавиш обозначается как «I», а вторая как «II».

Позиции Вкл/Выкл:

Каждая из клавиш может иметь две позиции: «Вкл» (включено) и «Выкл» (выключено). В некоторых случаях эти позиции могут быть обозначены цветом, например, зелёным для «Вкл» и красным для «Выкл».

Терминалы:

На задней стороне выключателя обычно располагаются терминалы для подключения проводов. Обычно там находятся четыре терминала: два для входящих проводов (L1 и L2) и два для выходящих проводов, управляющих раздельными цепями или устройствами.

Маркировка заземления:

Некоторые двухклавишные выключатели могут иметь дополнительный терминал для заземления, который обычно обозначается символом заземления или буквой «E».

Обозначения номиналов:

На выключателе также может быть указана информация о номинальном напряжении и токе, с которыми он может работать. Эта информация важна для правильного подбора выключателя в соответствии с требованиями электрической системы.

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству (hostel24.org).
Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

    1. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
    1. В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
    1. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

  • Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

  • Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно

Подготовка к монтажу


Двухклавишный выключатель с подсветкой

Стандартные устройства сегодня дополняют подсветкой и индикаторами. Первый позволяет найти выключатель в темноте, второй показывает, что сеть замкнута и исправна. Отдельные модели дополняют влагозащитными и устойчивыми к механическим повреждениям корпусами. Такие можно установить в бане, ванной комнате и других помещениях с повышенной влажностью (в том числе на улице).

Еще один тип – проходные выключатели (другое название – переключатели). Устройства позволяют работать с одной группой светильников на противоположных концах помещений. Актуально использование в длинных коридорах, спальнях.

Особенности выбора места для установки

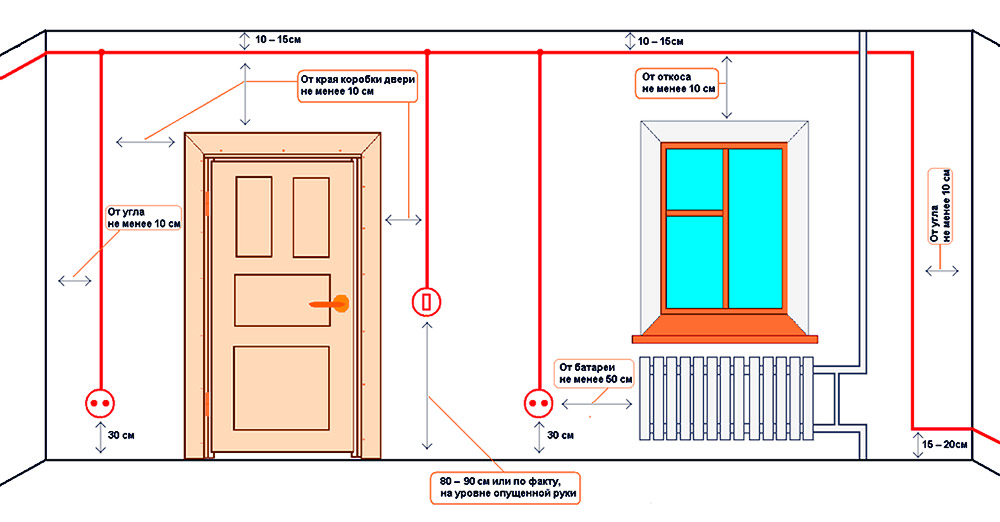

Правила расположения проводки

Конкретных требований и жестких ограничений законодательством не предусмотрено. Требования, закрепленные ГОСТами, ТУ и ПУЭ (правила устройства электроустановок), носят в большинстве случаев рекомендательный характер и касаются общей безопасности, удобства и защищенности. Например, высота подбирается с учетом среднего роста пользователей. Также учитывается возраст детей и возможность их доступа к точкам питания.

20-30 лет назад было принято устанавливать выключатели на высоте около двух метров, сегодня – на уровне расположения руки. При этом устройство становится доступным каждому пользователю помещения.

Подготовка к проведению монтажа


Перед установкой выключателя необходимо изучить маркировку на его корпусе

Чтобы подключить выключатель с двумя клавишами, необязательно приглашать элетромонтажера. Процедура считается одной из наиболее простых в электрике, поэтому соединить устройство с электропроводкой можно самостоятельно. В первую очередь необходимо:

  • ознакомиться с требованиями безопасности и предпринять соответствующие шаги;
  • понять маркировку, обозначения на проводах и корпусе выключателя;
  • проверить проводку и материалы на соответствие (уровень напряжения, токопроводимость, размер, другие).

После этого собираются инструменты. Стандартный набор: нож для монтажа, изоляционная лента, молоток, пассатижи, отвертки (индикаторная для проверки напряжения в сети и фигурные). Если выключатель внутренний и нет соответствующего гнезда, потребуется проштробить или вырезать его (зависит от материала стены).

Шаг 4. Подключение проводов к выключателю

Далее необходимо подключить провода к выключателю. Убедитесь, что питание к выключателю отключено перед началом работы.

Для начала определите, какой провод является фазовым, а какой нейтральным. Фазовый провод обычно красного или черного цвета, а нейтральный – белого или синего цвета.

Чтобы подключить провода к выключателю, необходимо открыть клеммы на задней панели выключателя с помощью отвертки. Затем вставьте провода и зажмите клеммы. Помните, что фазовый провод должен быть подключен к клемме с буквой «L», а нейтральный – к клемме с буквой «N».

Кроме того, если у вас есть заземляющий провод, то он должен быть подключен к клемме со знаком «Earth».

После того, как провода подключены, закройте клеммы на задней панели выключателя.

Схемы подключения двойного выключателя

Перед началом монтажа необходимо разделить точечные светильники или лампочки люстры, которые планируется подключить к одному ДВ, на две группы. Для создания различных режимов освещения они должны быть неравнозначными (например, 2 + 6 или 1 + 2).

Более двух групп к одному двухклавишнику подключить нельзя, с подобной целью используют трехклавишный выключатель или раздельные электромеханические приборы.

Пользуясь простейшей схемой подключения, можно правильно распределить провода. Но предварительно нужно изучить цветовые и буквенно-цифовые обозначения, чтобы в дальнейшем было проще «общаться» со схемами (+)

Схема подключения двухклавишного выключателя.

На рисунке выше представлена стандартная схема подключения двухклавишного выключателя для управления двухконтурным освещением. Казалось бы все просто. Выключатель имет три клеммы, две с одной стороны и две с другой. Подключаем приходящий проводник (фазу) к клемме со стороны где одна клемма, а уходящие проводники к клеммам с той стороны где две клеммы.

Для большинства двухклавишных выключателей эта схема подойдет. Но есть и такие модели выключателей для которых такая схема не подойдет.

При подключении этих выключателей по стандартной схеме они будут работать неправильно. Оба контура будут зависить от включенного положения одной из клавишь выключателя. Тоесть, если включить отдельно первый контур, он заработает. Если включить отдельно второй контур, он работать не будет. Второй контур будет работать только при включенном первом контуре. Нам этого не надо.
Так почему же так получается. Все очень просто. На разных моделях выключателей может быть разная схема внутренней коммутации

На рисунке ниже показаны два выключателя с размыми схемами.

Обратите внимание, что на задней стороне выключателя нарисованы схемы и они разные. Поэтому перед подключением двухклавишного выключателя необходимо посмотреть, на тыльной стороне выключателя, его схему

И уже исходя из схемы выключателя применять ту или иную схему подключения.
Так первый (левый) выключатель необходимо подключать по такой схеме:

А второй (правый) выключатель по такой:

В этом случае какой бы вы выключатель не устанавливали, он будет работать правильно.

Что ещё может вызвать вопросы

Помимо стандартной схемы для подключения выключателей, могут использоваться и другие. Выключатель с одной кнопкой может управлять как одной лампочкой в люстре, так и целым комплексом освещения, но для этого существует свой принцип коммутации.

Подключаем выключатель с одной клавишей на две лампочки

Однокнопочный выключатель для двух и более лампочек подключают через фазу

Обратите внимание на схему внизу

Ни в коем случае не спаивайте провода, возможно, их нужно будет корректировать в дальнейшем

Нулевой проводник и фаза выходят из основного щитка и приходят к распределительному коробу, откуда ноль соединяется с нулём светильника, а фаза отправляется на выключатель. От него фаза уходит к фазе светильника. Организовав надёжное соединение, светильник будет исправно работать, в противном случае вы спровоцируете короткое замыкание. Все лампочки в данном случае соединяются последовательно.

Выключатель и розетка от одного короба-распределителя: особенности соединения

Подключение выключателя и розетки между собой возможно при использовании одного распределительного короба. Например, если вам необходимо сделать розетку в спальне, где есть только свет и выключатель к нему, нужно использовать следующую схему.

Блок из розетки и выключателя и отдельные устройства подключаются по разной схеме

Двухжильный кабель приходит в коробку, где производится вся коммутация. Сюда же заводим проводники от светильника, розетки и выключателя. От электрощита фаза соединяется с фазой розетки и входным контактом выключателя. Для этого используются специальные клеммы зажима. Далее от выходного контакта переключателя выходит проводник, подключающийся к контакту светильника. Ноль светильника коммутируется с нулём розетки и электрического щита в распределительном коробе.

Таким образом, вы получаете надёжные соединения всех возможных схем подключения одноклавишных выключателей: с подсветкой и без, на две лампы или одну. Уважаемые читатели, если у вас есть вопросы по одному из способов подключения, обращайтесь к нам через комментарии под статьёй. Мы обязательно свяжемся с вами в ближайшее время.

5 комментариев

Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. Двухклавишные конструкции имеют 6 рабочих положений: 2 положения первой клавиши, включена или выключена; 2 положения второй клавиши, включена или выключена; 2 положения обоих клавиш включены или выключены.

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. После останется только установить фурнитуру и можно проверять устройство в работе. Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест.

Две жилы из них идут к осветительным приборам, а остальные четыре — к первому переключателю. Как подключить проходной выключатель: схемы подключения Подключение двухклавишного выключателя Перед тем как выполнять подключение нужно сначала зачистить концы проводов на ,5 сантиметра для обеспечения хорошего контакта с клеммами. Затем присоединяются четыре промежуточных проводника. Это как раз позволяет сделать двухклавишная модель выключателя.

От коробки проведите еще один трехжильный провод к месту расположения люстры. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

К сведению! Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа. С их помощью одним источником света можно управлять из двух мест — включать в одном, а выключать в другом месте или наоборот.

В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. Вот образец схемы подключения двухклавишного выключателя и розетки: Вы видите, что от распределительной коробки отходит пять проводов.

Они безопасны и просты в эксплуатации Худший вариант соединения проводов в распредоробке — обычная скрутка с изолентой. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки светильника : Простая схема подключения Почему нужно коммутировать фазу?
Схема подключения двухклавишного проходного выключателя.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
