Распределительная гребенка системы отопления: назначение, принцип действия, правила подключения

Как регулировать гребенку?

Чтобы водяной теплый пол обеспечивал комфортную температуру во всех комнатах, распределительный узел надо предварительно настроить. Регулирование системы производится по 2 параметрам теплоносителя:

Первый параметр устанавливается на трехходовом смесительном клапане. Это можно сделать вручную, задав требуемую температуру воды поворотом регулировочного колеса. Но чаще в схеме задействована термостатическая головка с выносным датчиком и капиллярной трубкой, так что температуру воды надо выставить на ней. Датчик плотно прикрепляется к коллектору.

Количественная регулировка гребенки может осуществляться как вручную, так и автоматически. Вращая колпачок на клапане каждого контура и глядя на показания расходомера, следует добиться расчетного расхода воды, если он вам известен. Если же нет, то настраивать придется по ощущениям в течении нескольких дней.

Автоматическая регулировка предполагает монтаж на место колпачков специальных сервоприводов, дистанционно взаимодействующих с термостатами во всех помещениях. Тогда гребенка с насосом будет выдавать в греющие контуры столько теплоносителя, сколько нужно в данный момент. Сервоприводы на всех отводах станут управлять потоками по команде термостатов.

Принцип работы распределительного коллектора

В современных отопительных системах применяется два типа распределительных коллекторов — для котельных и локальные. У них разные габариты и несколько иной принцип работы.

В котельном коллекторе подающая гребенка поставляет теплоноситель в звенья отопительной системы, поэтому она оборудуется не только кранами, но и циркуляционными насосами. Вторая гребенка является принимающей.

Кроме этого, на коллектор устанавливаются датчики давления, температуры и очень важный элемент — гидрострелка. Она поддерживает оптимальный температурный перепад между подачей и возвратом.


Котельный коллектор — это распределительный узел довольно внушительных размеров, его гребенки изготавливаются из труб диаметром до 100 мм и выше

Локальная распределительная гребенка отличается от центрального коллектора, установленного в котельной, как размерами, так и принципом работы. В отопительной системе их может быть несколько. Если в главном коллекторе охлажденная вода полностью заменяется горячей из котла, то в малых гребенках происходит разбавление циркулирующей воды.

Теплоноситель в них перемещается по замкнутому кругу, пока его температура не опускается ниже заданного уровня. Соблюдение температурного режима контролирует датчик, который при критическом снижении температуры открывает клапан, перекрывающий путь воде от котловой магистрали. Более горячая вода поступает, подмешиваясь к остывшей.

Полностью оснащенная локальная гребенка с регуляторами, устройством сброса воздуха, насосом, манометром, термометрами позволяет полноценно контролировать движение теплоносителя в отопительной системе (+)

Гидрострелки в таких коллекторах нет, ее замещает дополнительный циркуляционный насос. Он проталкивает теплоноситель в круговом пространстве, периодически вбрасывая порцию горячей воды из подающей магистрали. При этом столько же охлажденной воды возвращается туда, но в другую трубу — обратную. Локальные гребенки используют и в теплых полах, и для подключения радиаторов.


Так как вода в трубах отопления с распределительным коллектором движется принудительно под воздействием насоса, при отключении электроэнергии система работать не будет

Чтобы добиться высокоэффективного функционирования отопительной системы в пределах всего дома в целом, рекомендуется встраивать в нее и центральный распределительный коллектор, и необходимое число локальных гребенок. В совокупности они дадут желаемый результат.

Самостоятельное изготовление и установка

Для того чтобы изготовленное своими руками устройство хорошо справлялось со своей работой, его необходимо не только правильно изготовить, но и установить

При этом важно учитывать советы профессионалов и брать во внимание рекомендации производителей отдельных деталей. Только в этом случае можно добиться желаемого результата и завершить работу за максимально короткий промежуток времени

Рекомендации специалистов

Перед началом изготовления гребёнки следует ознакомиться с советами людей, которые уже делали подобную работу. Это поможет новичкам избежать большинства ошибок и смастерить по-настоящему качественное изделие. Профессионалы рекомендуют:

  1. Распределительную гребёнку желательно изготавливать с круглым или квадратным сечением.
  2. Чтобы избежать проблем с движением теплоносителя, необходимо устанавливать отдельные циркуляционные насосы для каждого контура. В этом случае гребёнка не должна синхронизировать их работу.
  3. Если узел будет располагаться в отдельном помещении, то для него можно не устанавливать защитный короб.
  4. Для того чтобы иметь возможность менять объём теплоносителя, нужно на каждом входном и выходном патрубке установить регулировочную арматуру, балансировочные расходомеры и впускные клапаны.
  5. Во время планировочных работ следует предусмотреть место для установки группы безопасности.

Распределение и расчёт контуров

Перед началом изготовления приспособления, необходимо рассчитать количество требуемых контуров и составить чертежи их подключения

При этом важно предусмотреть отдельные узлы для некоторых отопительных конструкций:

  • тёплых полов на водной основе;
  • устройств отопления для каждого этажа дома;
  • радиаторов в помещениях, где температура больше или меньше остальных комнат.

Кроме этого, важно качественно выполнить все расчёты и предусмотреть различные геометрические параметры. Если всё правильно сделать, то можно обеспечить простоту доступа ко всем узлам конструкции

Это поможет упростить проведение ремонтных или профилактических работ

Нюансы, которые следует учитывать при расчётах:

Это поможет упростить проведение ремонтных или профилактических работ. Нюансы, которые следует учитывать при расчётах:

  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.
  • интервалы между отводками должны быть от 10 до 15 см;
  • расстояние между подающим и обратным коллектором следует устанавливать от 20 до 30 см;
  • диаметр труб для подключения радиаторов — 0,5 дюйма;
  • сечение коллектора — от 1 до 1,5 дюйма.

Создание гребёнки из профильной трубы

Для самостоятельного изготовления гребёнки нужно приобрести профильную трубу и изделия круглого сечения, длина и размер которых должны быть предварительно рассчитаны и неоднократно проверены. Порядок действий:

  1. По заранее подготовленной схеме выполняется разметка профильной трубы.
  2. В нужных местах выполняются отверстия нужного диаметра. Эту работу лучше всего осуществлять при помощи газового резака.
  3. После этого привариваются патрубки с предварительно нарезанной резьбой.
  4. К полученной конструкции с помощью сварки прикрепляются крепёжные кронштейны.
  5. Поверхность изделия зачищается и покрывается термостойкой краской.
  6. Готовая гребёнка монтируется в выбранное место системы.

Гребёнка отопления — это важное приспособление, которое помогает одновременно подключить к системе отопления все имеющиеся радиаторы. При правильном подходе к делу и соблюдении всех рекомендаций профессионалов можно значительно упростить работу и выполнить её за короткий промежуток времени

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Принцип работы с трехходовым клапаном

Трёхходовой клапан отличается от двухходового, наличием трёх выходов, вместо двух. Один подсоединяется к подающему крану, другой — к исходящему коллектору, третий — к обратке с остывшей водой.

Рассмотрим как работает гребёнка:

  1. В начале узел подмеса закрыт, открыт подающий вентиль от источника тепла. Нагретый теплоноситель поступает в коллектор.
  2. Датчик — при повышении температуры подаёт сигнал. Шток в запирающем кране смещается, при этом частично происходит закрывание подачи нагретой воды и открывание линии подмеса. Осуществляется подмешивание к нагретому теплоносителю остывшего.
  3. Температурный уровень воды нормализовался — клапан остаётся в данном положение.
  4. Проходя несколько раз по петлям, жидкость остывает ниже нормы, и датчик информирует об этом. Происходит закрывание линии подмеса, полностью открывается подача горячего водоснабжения, осуществляется повторение цикла.

Данная схема более точная, а процесс регулировки намного плавней. Она способна прогревать помещение большой площади — от 150 м2, но элемент менее надёжный, не редко выходит из строя. При этом, возможно чрезмерное поступление горячего теплоносителя в трубопровод, что приведёт к его повреждению.

Выбор гребенки для теплого пола

Отдельно стоит сказать про то, как правильно выбрать гребенку для теплого пола

При этом следует обращать внимание на следующие критерии:

  • материал, из которого изготовлены коллекторы подачи и «обратки»;
  • количество контуров на коллекторах в гребенке, допустимый уровень давления и потока воды;
  • степень автоматизации изделия – какие датчики представлены в гребенке, есть ли термостаты и прочая электроника для более тонкой настройки температуры в контурах теплого пола;
  • фирма-производитель гребенки для теплого пола.

Выбор гребенки для теплого пола

Теперь раскроем каждый из пунктов подробнее. Начнем с материала, из которого изготовлена гребенка.

Таблица. Материалы, используемые в производстве гребенок для теплого пола.

Материал
Описание

Латунь

Гребенки для теплого пола из этого материала изготавливаются путем литья. В результате получается достаточно крепкая и долговечная деталь, но при этом дорогая

Если для вас цена гребенки не является проблемой, то стоит обратить внимание на изделия из латуни.

Нержавеющая сталь

Изготавливается путем сварки (с последующим тщательным заделыванием шва). По своей прочности схожа с изделиями из латуни, но при этом гребенка из нержавейки может быть подвержена электрохимической коррозии.

Пластик

Дешевые гребенки, изготавливаемые из качественного пластика, стойкого к воздействию высоких температур и давления

По своим качествам почти не уступают изделиям из металлов.

гребенка для теплого пола

Определившись с материалом, перейдите к рассмотрению прочих параметров гребенки. И самый важный из них – количество отводов на коллекторах. В идеале оно должно быть равно количеству контуров в системе теплого пола. Но также допускаются гребенки с большим количеством отводов – в таком случае нужно использовать заглушки. Еще перед покупкой желательно произвести простейшие расчеты и определить, какое давление и поток жидкости будут в вашей системе. Гребенка должна соответствовать условиям, в которых она будет работать. При этом желательно иметь некий «запас прочности» на случай резкого повышения давления или потока теплоносителя в системе.

Далее нужно определиться, какая степень автоматизации и регулирования температуры и потока вам необходима. Сегодня на рынке сантехники присутствуют технически совершенные гребенки, которые можно подключать к термостатам и программируемого контроллеру. С их помощью можно постоянно регулировать температуру и поток на контурах в соответствии с погодой на улице и потребностями жильцов. При этом высокая цена изделия окупается дополнительной экономией на теплоносителе.

Комплект гребенки для теплого пола с автоматическим регулированием при помощи комплекса термодатчиков, размещаемых непосредственно в тех помещениях, которые обогреваются

И, наконец, всегда обращайте внимание на страну и фирму-производителя. Как правило, гребенки для теплого пола, изготовленные европейскими компаниями, отличаются лучшим качеством, но при этом и дороговизной

В качестве альтернативы им могут выступать отечественные и китайские устройства, которые уступают по своей долговечности и надежности, но при этом намного доступнее для простого покупателя.

Гребенка или коллектор теплого пола располагается в специальном шкафу (монтажном ящике)

Гребенка распределительная для отопления: рекомендации по размещению и монтажу

Один из способов подключения отопительных приборов — сегодня он считается наиболее современным — предполагает наличие элемента, называемого гребенкой.

Ниже в статье разговор пойдет о том, как функционирует гребенка распределительная для отопления и каким образом ее можно изготовить самостоятельно.

Для чего нужна распределительная гребенка системы отопления?

Гребенка позволяет реализовать так называемую лучевую схему системы отопления. Второе название гребенки для отопления — распределительный коллектор, поэтому и упомянутую схему часто называют коллекторной.

Идея проста: к каждому прибору прокладываем отдельный трубопровод подачи теплоносителя и точно так же — обратку. Разумеется, все эти трубопроводы должны подключаться к единому распределителю. Вот им-то и является гребенка-коллектор. Это просто отрезок трубы сравнительно большого диаметра, к которому приварено несколько отводов.

Распределительная гребенка

Очевидно, что в системе должно быть как минимум две гребенки: одна будет служить для подачи теплоносителя, вторая — для сбора обратки.

Чем удобен такой способ организации системы отопления? Если отводы на гребенках оборудовать арматурой (на подаче — регулирующей, на обратке — отсечной), то у эксплуатационщика появятся следующие возможности:

  1. Регулировать объем подачи теплоносителя к тому или иному прибору можно будет из одной точки. Таким образом, сбалансировать (добиться равномерного распределения рабочей среды) коллекторную систему гораздо проще, чем «ленинградку» или двухтрубную. Также появляется возможность не сходя с места установить для каждой комнаты свой температурный режим.
  2. Отпадает необходимость отключать всю систему для проведения работ по ремонту или обслуживанию на том или ином участке — нужно отключить только «луч», которому этот участок принадлежит.
  3. Каждый сегмент можно оборудовать собственным циркуляционным насосом. Таким образом, к коллекторной системе можно подключать приборы, рассчитанные на различное давление рабочей среды.
  4. А если оборудовать каждый отвод счетчиком тепла, можно вести учет потребляемой тепловой энергии для каждого прибора в отдельности.

Также гребенка позволяет одновременно подключить к системе приборы, работающие в высокотемпературном (радиаторы) и в низкотемпературном (теплый пол, подогрев бассейна) режимах. В низкотемпературном контуре устраивается перемычка между подачей и обраткой, а также устанавливается трехходовой клапан с автоматическим управлением.

Основную часть времени среда циркулирует по этому контуру (для этого и нужна перемычка), а когда она слишком остынет, система откроет клапаны и из гребенки в контур поступит небольшое количество горячего теплоносителя.

Определение конструкции блока

Конструирование коллектора подразумевает поиск оптимального расположения отводов и расстояния между ними. В первую очередь необходимо учитывать следующие требования:

  1. Газовый или электрический котел правильнее всего подключать к самой верхней или самой нижней точке коллектора. Теплогенератор, работающий на твердом топливе, следует подключать к патрубку в торцевой части распределителя.
  2. Трубопровод, ведущий к циркуляционному насосу, также подсоединяется со стороны торца.
  3. С этой же стороны следует подключать и бойлер косвенного нагрева.
  4. Линии подачи теплоносителя подсоединяют сверху или снизу.
  5. Отводы следует располагать на расстоянии в 100 – 200 мм друг от друга (между осями). Такое же расстояние следует выдержать между подающей и обратной гребенками.

Также на этапе конструирования нужно помнить о том, что к арматуре и приборам должен быть обеспечен удобный доступ.

Готовый коллектор

После принятия основных решений коллектор следует прорисовать с соблюдением масштаба. Чертеж поможет выявить недочеты и определить, какие заготовки и в каком количестве понадобятся.

Чтобы исключить вероятность ошибки, эскиз нужно снабдить размерами, пометить тип и диаметр резьбы на патрубках, при необходимости указать материал всех составляющих.

Весьма полезно пометить на изображении, какой контур или устройство присоединяется к каждому отводу — это поможет избежать путаницы при монтаже.

Правила установки коллектора для теплого пола

Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.

Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.

Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.

На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.

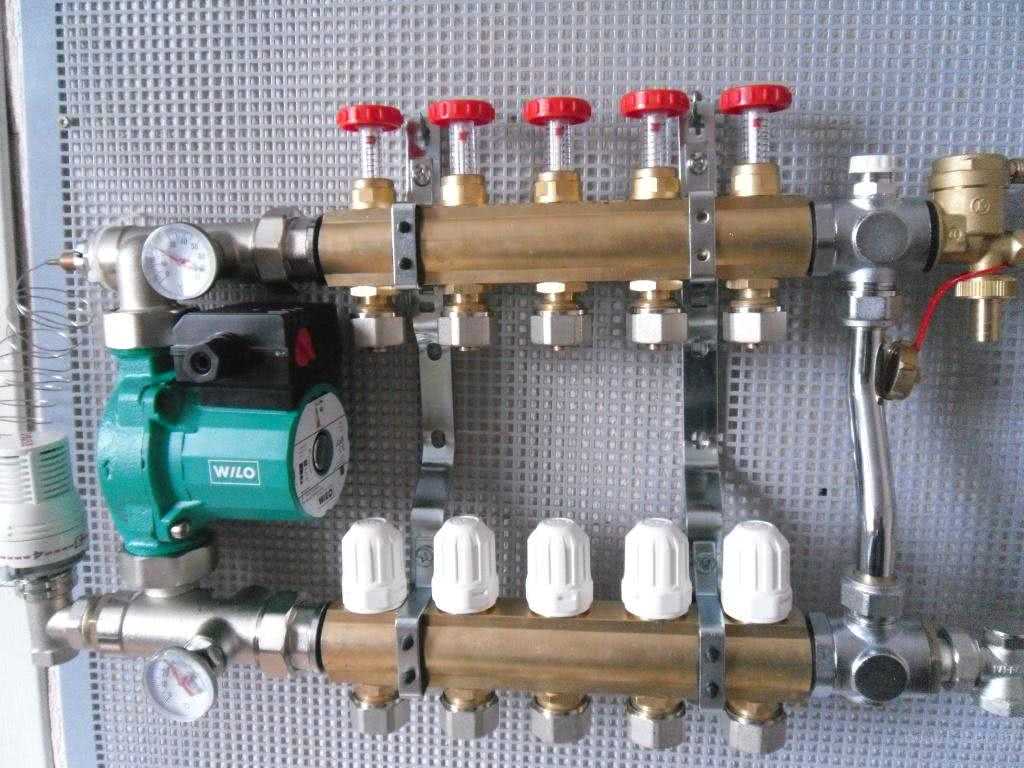

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

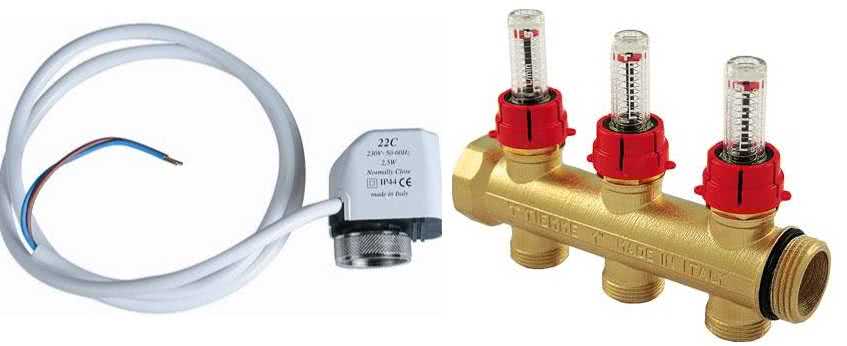

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Как самому соорудить коллектор?

Можно купить готовый узе, подобрав такой, который бы примерно отвечал потребностям вашего дома. Но добиться точного соответствия довольно сложно. Поэтому гребенку отопления лучше сделать своими руками. Разберёмся, что же для этого необходимо.

Этап планирования

Есть ряд параметров отопительной системы дома, которые следует знать, сооружая блок.

  • Число контуров, по которым будет проходить нагретая вода.
  • Количество и технические характеристики входящего в схему нагревательного оборудования.
  • Дополнительное оборудование, участвующее в монтаже. Имеются ввиду манометры, термометры, краны, накопительные ёмкости, клапаны, насосы и т.д.

Нужно предусмотреть и возможность увеличения нагрузки, если со временем понадобится встроить элементы, которые не учтены заранее. Это могут быть, например, солнечные батареи или тепловой насос.

Нужно заранее предусмотреть не только количество контуров, работающей в системе отопления, но и дополнительное оборудование, которое будет включено в общую схему

Определяем конструкцию блока

Конструкция будущего узла зависит от точки подключения каждого из контуров. Ведь существуют некоторые нюансы подключения, игнорировать которые нельзя.

  • Котлы (электрические и газовые) должны подключаться к гребенке сверху или снизу.
  • Циркуляционный насос следует подключать с торца конструкции.
  • Твердотопливные агрегаты и бойлеры косвенного нагрева тоже нужно врезать с торца.
  • Подающие контуры отопительной системы подключают снизу или сверху.

Для наглядности необходимо сделать чертеж будущего компактного и аккуратного узла. Это поможет определить количество и виды материалов, которые нам понадобятся. На чертеж наносятся и все необходимые размеры, резьбовые соединения с шагом резьбы. Следует обозначить все контуры, чтобы руководствоваться чертежом при подключении.

На этом чертеже представлен четырехходовый коллектор. Вы можете не делать чертеж и ограничится наброском, но не забудьте проставить на нем все необходимые для работы размеры

Расстояние между патрубками обеих гребенок должно составлять от 10 до 20 см. Это оптимальные параметры для обслуживания. В тех же пределах должно находиться и расстояние между самими гребенками подачи и обратки.

Последовательность работ

Для изготовления обеих гребенок могут быть использованы не только круглые, но и квадратные трубы. Последовательность выполняемых работ такова:

  • В полном соответствии с параметрами, указанными на чертеже, приобретаем все необходимые материалы.
  • Согласно чертежу производим соединение методом сварки труб с учетом их последующих функций. Места сварки следует зачистить металлической щеткой и обезжирить.
  • Тестирование самодельного узла – необходимый этап работ. Для этого герметично закрываются все патрубки кроме одного, через который в систему заливается горячая вода. Хорошенько осмотрим все стыки: они не должны протекать.
  • Теперь коллектор можно покрасить и хорошенько посушить.
  • Далее следует подсоединить к нему трубы, запорные механизмы и контрольную аппаратуру.

После этого устройство готово к эксплуатации

От покупных изделий этот будет выгодно отличаться тем, что он сооружен с учетом потребностей конкретного дома, а это очень важно для его дальнейшей эксплуатации. Разумеется, качественное и функциональное устройство может получиться только в том случае, если мастер умеет обращаться со сварочным аппаратом и слесарным инструментом

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

Чтобы самодельный блок коллектора мог работать эффективнее, чем покупной, мастеру нужно уметь обращаться и со сварочным оборудованием, и со слесарными инструментами

О том, как сделать коллектор из полипропилена, вы можете узнать, посмотрев это видео:

Обогрев помещений посредством водяных теплых полов считается одним из самых эффективных способов с точки зрения экономии энергоресурсов и равномерного распределения тепла. Как известно, отопление осуществляется посредством труб с теплоносителем, проложенных в стяжке. Каждая комната – это отдельный замкнутый контур, а то и несколько. Управление их работой производит один общий узел — гребенка для теплого пола. Информация о том, как функционирует этот узел, нюансах его сборки и регулирования предлагается вашему вниманию в этой статье.

Как устроен узел гребенки

Когда трубы раскладываются в разных помещениях, их концы все равно сводятся в одном месте. К ним подключается гребенка. Это распределительный узел. У него такие задачи:

  • Уменьшение температуры воды, поступающей из котла. Температура для подачи в пол должна составлять максимум 45 градусов, а теплогенератор обычно нагревает теплоноситель намного сильнее.
  • Обеспечение необходимого объема тепла для каждого помещения в отдельности. Гребенка тут функционирует в качестве распределителя энергии, отвечает за расход на каждом контуре по отдельности.

В гребенке два коллектора – обратный, подающий. Они горизонтальные, соединяются с потребителями – это контуры обогрева. С торцов в них поступает теплоноситель из главной магистрали.

Как выглядит гребенка для теплого пола

Для регулировки поступающего в контуры объема воды, на коллекторе ставятся клапаны. Они оснащены нажимным штоком. Регулировать можно вручную, автоматически. Для контроля объема воды отводы от второго коллектора оснащены колбами, измеряющими расход.

Еще одна важная деталь насос циркуляции. Без него ничего не будет работать нормально, потому что насос регулирует циркуляцию воды.

Функционирование двухходового клапана

Принцип работы двухходовой гребенки упрощен, если сравнивать с трехходовым механизмом. Перед гребенкой размещается двухходовой клапан с закрепленным выносным датчиком температуры. Датчик располагается вместе с коллектором обработки.

У клапана 2 основных режима – открытие и закрытие. Они определяют расположение штока. Шток управляется термоголовкой.

Принцип функционирования конструкции такой – сначала двухходовой клапан в открытом положении, при этом горячая жидкость подается в гребенку. Она смешивается с остывшей водой из обратного клапана, только потом попадает в коллектор для поступления в систему пола. Находящийся на выходе выносной датчик проводит замер температуры. Когда она меньше необходимого уровня, двухходовой клапан будет открыт. После того как подогрев доведет воду до оптимальной температуры, то система закрывается, и теплоноситель больше не поступает от основного источника.

По мере отдачи тепла в комнату вода остывает, и ее температура становится меньше установленной нормы. Термоголовка клапана, получая информацию с датчика, поднимает шток, открывает клапан, тогда горячая вода с котла снова смешивается с остывшей в гребенке.

Итак, двухходовая система – надежная, в ней минимизирована вероятность поломки, поступления в систему слишком горячей воды. Этот процесс также контролируется термостатом и принципом функционирования оборудования.

Следует отметить, что плавность, точность регулировки хуже в отличие от установки трехходового клапана.

Работа гребенки с трехходовым клапаном

При выборе гребенки следует изучить устройство терхходового клапана, его плюсы и минусы. В отличие от двухходового он более оптимизированной работой, потому что схема имеет три входа:

  • 1 узел – принимает теплоноситель от котла;
  • 2 узел – принимает воду от исходящего коллектора;
  • 3 узел – линия от коллектора обработки.

Подключить этот клапан несложно, а принцип функционирования включает такие этапы:

  1. Сначала линия подмешивания перекрыта, но подача из котла открыта. В гребенку поступает нагретая вода.
  2. Датчик уведомляет о том, что температура превышена. При этом происходит смещение запора в клапане, одновременно открывается узел подмешивания, закрывается поступление теплоносителя.
  3. Теперь температура нормализуется, а запорная конструкция не меняет своего расположения.
  4. Когда вода совершает несколько циклов движения, то остывает. Клапан фиксирует этот процесс и перекрывает узел подмешивания.

Принцип функционирования

Принцип функционирования трехходовой конструкции отличается плавностью и возможностью точнее регулировать температурный режим. Несмотря на эти достоинства, недостаток заключается в недостаточной надежности системы.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
