Плюсы и минусы
Подобные аппараты устанавливаются во многих организациях, но удобно ли это и не слишком ли много у них отрицательных сторон? Положительных качеств, без сомнения, немало:
- защита не только от дуновений ветра не той температуры, но и от пыли, грязи и насекомых;
- небольшие размеры при высокой производительности;
- широкий выбор различных приборов по мощности — от пары киловатт и более;
- возможность использования в качестве вентилятора в летний период.
Однако есть у таких приборов и минусы, о которых важно помнить. Некоторые из них, впрочем, можно устранить, если купить завесу другой конструкции или типа теплообмена:
- уровень шума — практически любая теплозавеса, кроме, пожалуй, инфракрасной, при работе производит громкие звуки;
- высокое потребление электричества;
- сжигание кислорода, из-за чего помещение нужно постоянно проветривать.
Параметры тепловых завес
В первую очередь следует рассмотреть из чего же состоит тепловая завеса. Элементами конструкции являются:
- вентилятор для подачи и циркуляции воздуха;
- нагревательный элемент;
- контролер температурного режима , который контролирует насколько прогрелось помещение, не допускает перегрева нагревательного элемента и плавления конструкции;
- фильтр, через который проходит воздух в помещение;
- жалюзи;
- пульт управления;
- металлический корпус (существует большое количество видов дизайна, благодаря чему можно выбрать самый лучший вариант, который идеально подойдет к интерьеру помещения).
Выбирать конструкцию для себя следует, опираясь на следующие параметры:
- Размеры, которые должны совпадать с проемами;
- Количество пропускаемого воздуха через устройство;
- Какую температуру может нагнетать устройство;
- Шум, который создается во время работы конструкции;
- Способ управления.
Размер
Размеры тепловой завесы определяются исходя из ширины дверного проема. Лучше всего выбирать устройство, которое будет размещено по всей ширине проема или немного превышать ее. Существуют модели размерами от 60 сантиметров до 2 метров. Чаще всего пользуются популярностью тепловые завесы с размерами от 80 сантиметров до 1 метра. Эти модели считаются стандартными. Если помещение имеет высоту дверного проема не больше чем 3,54 метра, то в этом случае можно подобрать тепловую завесу по размерам. Для проемов, ширина которых значительно превышает два метра, устанавливают сразу несколько устройств, при этом их крепят плотно друг к другу.
Производительность
Производительностью тепловой завесы является параметр, который показывает сколько воздуха перекачивается устройством за определенное время.
Мощность конструкции обозначает скорость потока воздуха, который из нее выходит. Именно от этого показателя зависит на какую высоту нужно устанавливать устройство. Самой оптимальной считается скорость в 2 метра в секунду непосредственно у самого пола. Если это условие не будет выполнено, то образуется щель между полом и завесой, что позволит циркулировать холодным и теплым потокам воздуха из помещения в помещение. Таким образом оно не будет полностью прогреваться.
Мощность нагревателя зависит от целей использования тепловой завесы. Для того, чтобы обогреть помещение, размером в 10 квадратных метров, которое не отапливается, необходимо потратить не менее 1 киловатта в час
Но следует принять во внимание, что при завеса в большинстве случаев не используется в качестве основного источника тепла. Если же ставить устройство с этой целью, понадобится высокая мощность, это приведет к большим тратам энергии и соответственно скажется на бюджете
Уровень шума
Для каждого потребителя очень важно знать уровень шума конструкции, устанавливаемой в помещении. Этот же показатель важен при установке тепловой завесы. Самым оптимальным для офисов и жилых помещений считается издаваемый шум в 60 дБ
Модели тепловой завесы работают практически бесшумно. Издаваемый ими уровень едва достигает 44 дБ. Чтобы понять насколько это громко звучит следует сравнить его с обычной речью человека. Уровень шума в этом случае достигает 45 дБ
Самым оптимальным для офисов и жилых помещений считается издаваемый шум в 60 дБ. Модели тепловой завесы работают практически бесшумно. Издаваемый ими уровень едва достигает 44 дБ. Чтобы понять насколько это громко звучит следует сравнить его с обычной речью человека. Уровень шума в этом случае достигает 45 дБ.
Способы управления
Управлять конструкцией можно с помощью выносного или встроенного пульта. Сама завеса включается с помощью двух элементов. В первом случае включается – выключается вентилятор, во втором – нагреватель.
Встроенный пульт чаще всего используется в небольших завесах, которые отвечают стандартам. Выносной – используется только на конструкциях, что устанавливаются на производстве. В этом случае он устанавливается там, где будет самый удобный доступ к нему.
Способы подключения
Подключают тепловые завесы, в зависимости от мощности устройства. Небольшие установки, у которых мощность небольшая можно подпитывать из обычной однофазной розетки. Более мощные завесы нужно подпитывать от трехфазной сети. Поэтому при покупке товара, нужно уточнять, как именно нужно подключать устройство.
Это интересно: Какой теплый пол выбрать — разбираемся какой лучше и почему
(adsbygoogle = window.adsbygoogle || []).push({}); Лучшие тепловые завесы мощностью до 10 кВт
Для двустворчатых дверей частных домов, кафе или ресторанов оптимально подойдут тепловые завесы шириной около 1500 мм. Такие приборы обеспечивают необходимую производительность, они удобны в управлении и просты в монтаже
Специалисты обратили внимание на несколько моделей
Ballu BHC-L15-S09-M (пульт BRC-E)
Рейтинг: 4.9
Поставить надежный заслон холоду на входной двери ресторана или производственного помещения поможет тепловая завеса Ballu BHC-L15-S09-M. У прибора хватает технических возможностей, чтобы эффективно работать в широком дверном проеме. Это и мощность (9 кВт), и ширина (1570 мм), и максимальный воздухообмен (1050 куб. м/ч). Устройство имеет стильный обтекаемый корпус, который не испортит красоту интерьера. Мощность обдува можно регулировать в зависимости от степени холода на улице. Модель может использоваться в качестве вентилятора. Эксперты отдали тепловой завесе первое место в нашем рейтинге.
Владельцы кафе и ресторанов довольны удобством управления, легкостью прибора (12,6 кг), низким уровнем шума, наличием в комплекте пульта ДУ.
- охватывает широкий дверной проем;
- высокая производительность;
- удобство управления;
- стильный дизайн.
не обнаружено.

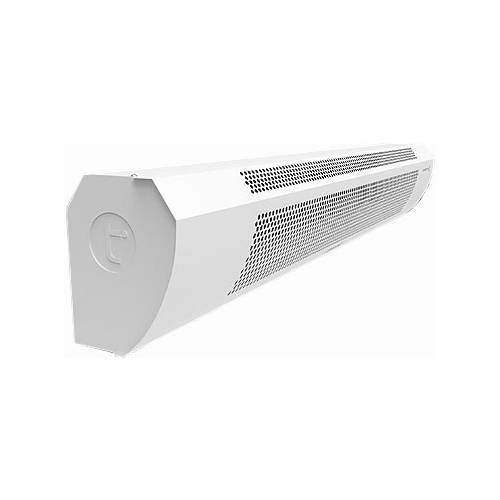

Timberk THC WT1 9M
Рейтинг: 4.8
Самой высокой производительностью (1650 куб. м/ч) обладает тепловая завеса Timberk THC WT1 9M. Шведским разработчикам удалось достичь максимального воздухообмена за счет сочетания мощности (9 кВт) и ширины (1440 мм). Эксперты включили модель в наш рейтинг за ряд технологических усовершенствований. Это ребристый нержавеющий ТЭН, аэродинамический контроль, сотовая форма панели забора воздуха. Для увеличения срока службы двигателя в устройстве установлена многоуровневая защита от перегрева. Защита корпуса от коррозии обеспечивается мелкодисперсным покрытием.
Пользователи в отзывах хвалят тепловую завесу за эффективность, мощный поток, надежность. В летнее время прибор используется в качестве вентилятора, препятствуя проникновению в помещение насекомых.
- высокая производительность;
- передовые технологии;
- многоуровневая защита от перегрева;
- широкие функциональные возможности.
высокая цена.
Ballu BHC-B10T06-PS
Рейтинг: 4.7
Оптимальное сочетание цены и качества отметили эксперты в тепловой завесе Ballu BHC-B10T06-PS
Именно эти факторы привлекают к прибору внимание отечественных покупателей. Модель не обладает высокой мощностью (6 кВт) и производительностью (1100 куб. м/ч), а ее ширина составляет 1125 мм
м/ч), а ее ширина составляет 1125 мм
Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ
м/ч), а ее ширина составляет 1125 мм. Тепловая завеса попадает в призовую тройку нашего рейтинга за электронный термостат, позволяющий установить температуру с точностью 0,5°С. К достоинствам прибора следует отнести небольшой вес (12,8 кг), антикоррозионную обработку корпуса и наличие пульта ДУ.
В отзывах пользователи хвалят Ballu BHC-B10T06-PS за низкий уровень шума, экономное потребление электроэнергии, демократичную цену. К недостаткам необходимо отнести только одну скорость вращения вентилятора.
- простой монтаж;
- удобный пульт ДУ;
- мощный обдув;
- доступная цена.
- нет индикации включения;
- одна скорость вращения.
Timberk THC WT1 6M
Рейтинг: 4.6
Много положительных отзывов от российских пользователей можно прочитать о тепловой завесе Timberk THC WT1 6M. Эксперты учли мнение владельцев, включив модель в наш рейтинг. Среди главных преимуществ отмечается небольшая цена и высокая производительность (1500 куб. м/ч). Обойти лидеров этому устройству не удалось из-за небольшой ширины (1070 мм). Для удобства настройки завесы имеется пульт управления. Благодаря прочному корпусу нагревательный элемент длительное время работает без поломок.
Владельцы прибора довольны быстрым нагревом, возможностью регулировки мощности, наличием проводного пульта. Не вызывает нареканий уровень шума, качество сборки и эффективность обдува дверного проема. Только ширина входной двери не должна превышать 1 м.
Как подобрать тепловую завесу?
Производители предлагают подобные конструкции в широком ассортименте. Главные критерии, позволяющие подобрать прибор:
- мощность тепловой завесы — значение данного параметра меняется от 4 до 25 кВт, модели с высокой производительностью могут эксплуатироваться только на крупных объектах;
- длина воздушного потока: от 2,5 до 4,5 м;
- ширина проема: 1 или 2 м и больше;
- уровень производительности или расход воздуха: от 500 до 4000 м³/ч.
Маломощные устройства предназначены для установки на окнах, кассе в магазине, в узких проемах (до 1 м). Производительность в данном случае составляет 500-600 м³/ч. Модели, характеризующиеся расходом воздуха до 2000 м³/ч, предназначены для установки в торговых центрах, супермаркетах, офисах, ресторанах. Устройства с производительностью свыше 2000 м³/ч монтируют на входе в промышленные, административные объекты, на стадионах.
Если появилась необходимость в использовании тепловой завесы над входной дверью, нужно обратить внимание на способ и рекомендуемое место установки, вид теплоносителя. Существуют одно- и двухпоточные завесы. Последний из вариантов более предпочтителен, т
к. предполагает необходимость создания потоков, характеризующихся разной температурой. Однако в этом случае увеличиваются затраты на обогрев помещения
Последний из вариантов более предпочтителен, т. к. предполагает необходимость создания потоков, характеризующихся разной температурой. Однако в этом случае увеличиваются затраты на обогрев помещения.

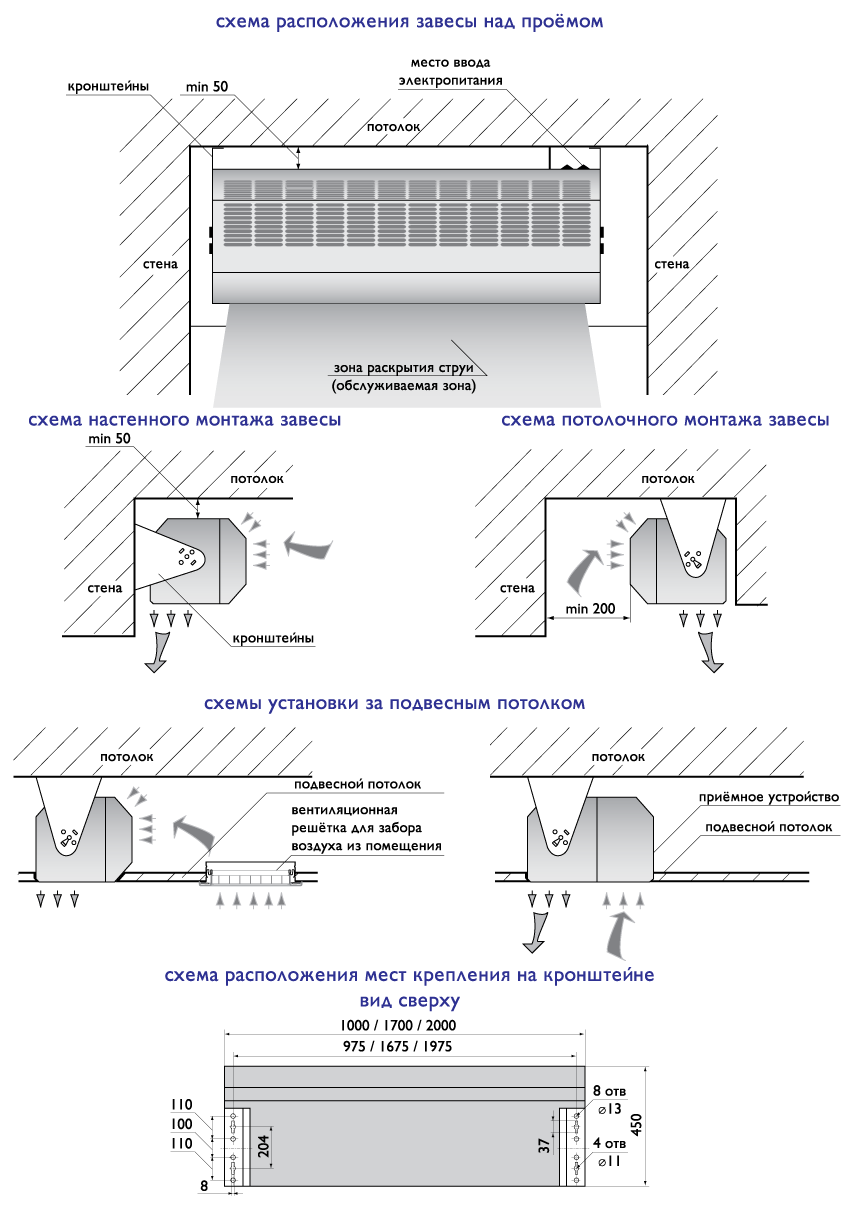

Классификация по типу монтажа
Существуют устройства открытой и скрытой установки. Второй вариант представляет собой бескорпусную завесу. Возможность ее использования оправдана в случае, когда в помещении мало свободного пространства. Наиболее распространенный вид — корпусные завесы, предназначенные для открытого монтажа.
По местоположению
Существует 2 варианта:
- установка в верхней части дверного проема — горизонтальный вариант;
- монтаж сбоку — в данном случае используется вертикально ориентированный прибор.
Второй из вариантов менее предпочтителен, т. к. обеспечивает односторонний прогрев проема. Если планируется устанавливать вертикальную завесу, лучше рассмотреть возможность монтажа двух устройств по обе стороны от проема. Затраты на отопление возрастут, однако теплопотери существенно сократятся. Существуют двусторонние завесы. Они разработаны так, чтобы прогрев проема производился равномерно, при этом затраты будут несколько меньше.
По типу и наличию теплообменника
Учитывая, что производители предлагают большой выбор разнотипных моделей, нужно определиться с тем, какой источник обогрева наиболее предпочтителен в заданных условиях. Рейтинг разновидностей теплообменника:
- обогреватель электрический;
- водяная тепловая завеса;
- система с газовым теплообменом.
Первый из вариантов распространен сильнее, что обусловлено простотой монтажа, доступной стоимостью обслуживания. Предлагаются такие приборы по приемлемой цене. Однако у них есть недостаток — существенные затраты на обогрев помещения, которые возрастают по мере увеличения площади объекта, габаритов проема и производительности устройства.
Водяные системы являются более предпочтительным вариантом по причине малой затратности при обслуживании и отоплении помещения. Однако такие системы сложны в установке, требуют прокладки трубопровода, монтажа запорных элементов, что не всегда возможно реализовать. Газовые системы используются для обогрева крупногабаритных промышленных объектов с большими проемами.
О мощности устройства
Выше уже упоминалось, что тепловые завесы могут не просто отрезать наружный поток воздуха, но и частично нагревать воздух внутри помещения. Чтобы верно произвести расчеты, необходимо знать, что для обогрева десяти метров квадратных помещения с высотой потолков в три метра понадобится агрегат с мощностью в один киловатт. При этом стены, потолок и пол должны быть капитальными, то есть иметь неплохую тепловую изоляцию. Обогреть с помощью тепловой завесы помещение временного типа практически невозможно, так как теплый воздух будет просачиваться через тонкие стены наружу.
Стоит также добавить, что при монтаже завесы в помещении, которое хорошо утеплено, нет надобности приобретать очень мощный агрегат. В таком случае наличии функции дополнительного нагрева можно полностью игнорировать. Больше того, при выборе агрегата разумнее учитывать тип нагревательного элемента – это может быть ТЭН или спираль. Последняя, по сути, представляет собой обычную проволоку, которую свили в спираль. Хотя проволока, конечно, не обычная, а из нихрома.
Спиральные нагревательные элементы распространены больше всего и хорошо знакомы отечественным потребителям. Однако они имеют немало существенных недостатков. К примеру, они дают слишком большую температуру нагрева, что провоцирует сжигание кислорода. А еще такие нагреватели имеют очень недолгий срок службы. Поэтому разумнее всего будет приобрести тепловую завесу с ТЭНом. Такой нагревательный элемент стоит дороже и изготавливают его из графита или проволоки, которые помещают в полую металлическую трубку с диаметром в один сантиметр. Пустое пространство внутри трубки заполняют кварцевым песком, у которого высокий уровень теплопроводности. За счет этого площадь нагревательного элемента увеличивается, способствуя снижению рабочей температуры.
В некоторых случаях для увеличения площади нагрева ТЭНа его дополнительно обматывают металлической полоской. В итоге он приобретает вид миниатюрного радиатора отопления, из-за чего его именуют оребренным. Именно такие нагревательные элементы считаются более подходящими для тепловых завес.
Регулярное техническое обслуживание и проверка работоспособности
Для обеспечения долговечной и эффективной работы тепловых завес необходимо регулярно проводить их техническое обслуживание и проверку работоспособности. Это позволит выявить возможные неисправности и проблемы в работе, а также своевременно предпринять меры по их устранению. В данной статье мы рассмотрим основные этапы и рекомендации по техническому обслуживанию тепловых завес.
1. Очистка и промывка фильтров:
Первым шагом при проведении технического обслуживания тепловых завес является очистка и промывка фильтров. За счет фильтров осуществляется защита тепловой завесы от попадания пыли, грязи и других загрязнений. Регулярная очистка фильтров помогает обеспечить бесперебойную работу тепловой завесы и предотвратить ее перегрев.
2. Проверка и регулировка настройки потока воздуха:
Важным этапом технического обслуживания является проверка и регулировка настройки потока воздуха. Равномерно распределенный поток воздуха обеспечит эффективное создание барьера входящего холодного воздуха и предотвратит его проникновение в обогреваемое помещение. При необходимости следует произвести регулировку направления потока воздуха и скорости его движения.
3. Проверка электрической безопасности:
Не менее важным этапом технического обслуживания является проверка электрической безопасности тепловой завесы. Необходимо проверить правильность подключения и заземление электропитания. Также следует проверить состояние электропроводки, наличие повреждений или перегревов. Если вы обнаружите какие-либо неисправности, обратитесь к специалисту для проведения ремонтных работ.
4. Проверка работы датчиков и регуляторов:
При проведении технического обслуживания необходимо проверить работу датчиков и регуляторов тепловой завесы. Они отвечают за автоматическое управление температурой воздушного потока и его направлением. Проверьте их правильность установки и работоспособность.
5. Проверка наличия трещин или повреждений:
Осмотрите тепловую завесу на наличие трещин, повреждений или проявлений коррозии. Такие дефекты могут привести к утечке тепла или неправильной работе завесы. При обнаружении таких повреждений рекомендуется обратиться к производителю или уполномоченному сервисному центру для их устранения.
6. Проведение испытательной работы:
После проведения всех вышеперечисленных технических мероприятий необходимо провести испытательную работу завесы. Запустите тепловую завесу и проверьте работоспособность всех ее функций. Оцените эффективность создания воздушного барьера и правильность работы регуляторов и датчиков.
Регулярное техническое обслуживание и проверка работоспособности тепловых завес помогут поддерживать их оптимальное состояние и эффективность работы. Следуйте данным рекомендациям и обратитесь к специалистам в случае необходимости проведения ремонтных или настройочных работ.

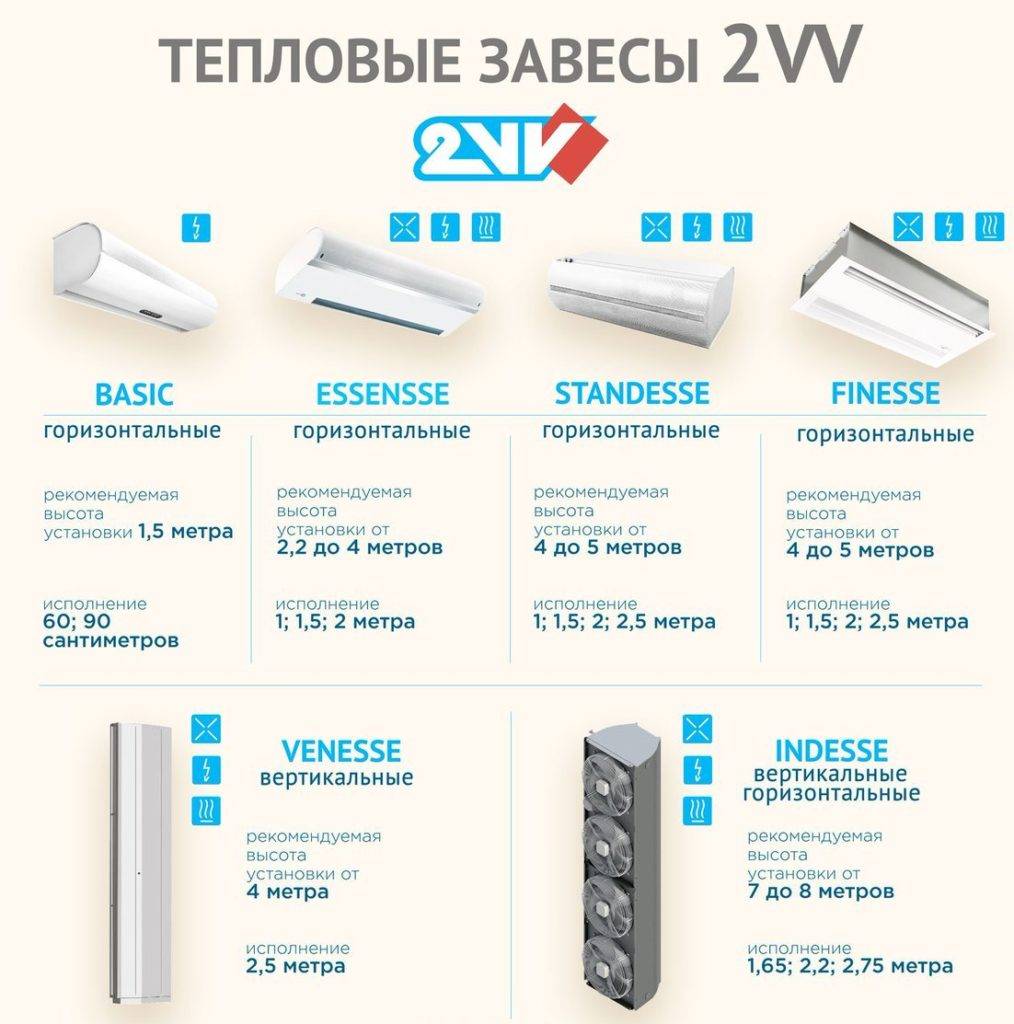

Разновидности тепловых завес
При выборе модели стоит учитывать габариты Вашего дверного проема. Ширина выдуваемого теплового потока завесы должна быть шире этого показателя.
Далее мы расскажем, какими бывают тепловые завесы. Самые популярные приборы – горизонтальные. Они монтируются над дверными проемами и входными группами и гонят воздух сверху вниз. Именно их мы видим в магазинах и торговых центрах, где наблюдается большая проходимость людей. Агрегаты отличаются своими размерами и производительностью, как, впрочем, и любое другое оборудование.
Вертикальные тепловые завесы устанавливаются не сверху дверного проема, а по его бокам. Воздушных потоков здесь два – один справа, а другой слева.
По своей эффективности они мало чем отличаются от своих горизонтальных аналогов, но более удобные для установки в помещениях с низкими потолками и высокими дверями (когда над дверными проемами просто не хватает свободного пространства).
Встраиваемые тепловые завесы встречаются реже всего, так как отличаются высокой ценой. Они встраиваются в потолки и отличаются своей невидимостью. Это актуально в помещениях с дизайнерским ремонтом, но в большинстве случаев их сокрытия и не требуется. Поэтому в продаже они встречаются достаточно редко.
Также мы можем выделить несколько других видов тепловых завес. Но вряд ли они подойдут для обогрева домов. Вот их перечень:
- Инфракрасные – чаще всего применяются в торговых центрах и на предприятиях, где нужно пресечь попадание холода в помещения, не создавая излишнего шума;
- Водяные – чем-то они напоминают собой внутрипольные конвекторы с принудительной конвекцией. Отличаются они своей повышенной мощностью и высокой производительностью;
- Газовые – эти тепловые завесы работают на природном или сжиженным газом, но их нельзя назвать безопасными (как и любое газовое оборудование).
Из всего этого в домашних условиях могут эксплуатироваться разве что инфракрасные приборы.
Водяные тепловые завесы чаще всего питаются от систем отопления – внутри них стоят обдуваемые вентиляторами радиаторы, по которым течет теплоноситель.
Нюансы подключения тепловой завесы
Здесь всё будет зависеть от вида выбранного для установки оборудования. При монтаже устройства с водяным контуром необходима установка запорной арматуры на входе и выходе, а также трубы-перемычки перед кранами. При отсутствии опыта производства подобных работ лучше не рисковать и обратиться за помощью к профессионалам.
Монтаж тепловой завесы с ТЭНом намного проще. Необходимо подвести к устройству линию и установить розетку. Чаще всего, особого опыта подобная работа не требует, при соблюдении некоторых правил электробезопасности.
Такое оборудование легко подключается: необходимо лишь воткнуть вилку в розетку
Правила выбора — цифры, расчеты
Что нужно знать чтобы сделать правильный выбор? Замерить ширину и высоту дверного проема. По полученным данным и подбирается аппарат.
С оптимальной высотой все достаточно просто. Она обычно указывается в технических данных и паспорте устройства. Ищите такой параметр, как эффективная длина струи.
Максимальная высота установки должна быть больше или равна этой самой эффективной длине струи.
При вертикальном расположении берется в расчет ширина проема.
Главная задача при подборе той или иной модели – обеспечить скорость воздуха возле пола или в конце двери (вертикальный монтаж) более 2м/с.
При подборе ширины завесы придерживайтесь аналогичного правила.
Ширина тепловой завесы должна быть либо равна, либо немного превышать дверной проем.
При этом обращайте внимание именно на ширину сопла, откуда вылетает воздух, а не на общую ширину корпуса. Во многих аппаратах сопло занимает не более 70-80% всей длины
Сбоку от него могут располагаться кнопки включения и выключения, либо просто кусок закрытого пластика.
Естественно, что с этих боковых мест, никакого полезного теплового воздушного потока вы не получите.
Иногда существует вариант, когда в качестве экономии, все таки устанавливают завесу чуть меньше общей ширины проема. Все таки воздушный поток идет сверху не строго параллельно, а с нескольким расширением к низу (на 10-15%).
Но для такого монтажа должно быть соблюдено несколько условий:
отсутствие сквозняков
наличие тамбура
минимальная проходимость через дверь
Не у всех совпадают эти требования, поэтому лучше всего придерживаться основного правила.
Например:
ставите вы завесу только для отсечения холодного воздуха или хотите с ее помощью еще и поднять немного температуру
хорошо ли отапливается помещение
какая проходимость через проем
Например, для небольшой кафешки с тамбуром, вам хватит и 3-х киловаттной модели. А вот для магазинчика той же площади, с теми же дверями, уже потребуется от 9квт и выше.
Если не сильно вдаваться во все сложности, то можете взять на вооружение следующую формулу: 1квт=10м2
Согласно ей, для стандартного дверного проема, подойдет завеса с высотой монтажа 2-2,5м и тепловой мощностью от 3-х до 5квт. Воздухопроизводительность модели при наличии обычных дверей должна составлять до 900 м3/ч.
При нестандартных размерах проема исходите из следующих данных:
до 400м3/ч на 1м2 при потолках до 3м
до 600м3 на 1м2 при потолках выше 3м
Еще при выборе не забывайте момент, что данная штука является довольно шумной. Если вы планируете установить завесу в кафе или ресторане, где у вас будет приятная музыка, то без тамбура вам никак не обойтись.
Иначе шум и гул от вентилятора будет раздражать как ваших работников, так и посетителей. Весь эффект от сохранения тепла будет нивелирован.
Еще в ресторанах и кафешках обычно монтируют мощные системы вентиляции и вытяжки. Так вот, если большая часть свежего воздуха в помещение попадает через дверь, никакая тепловая завеса не спасет от проникновения холода.
Внутри будет постепенно образовываться область разряженного давления, и воздух с улицы по любому будет засасываться в такой “вакуумный” карман, какую бы мощную модель вы не выбрали.
Как выбрать тепловую завесу: популярные производители
Большой ассортимент оборудования, представленного на рынке, невольно вызывает вопрос: «Как выбрать тепловую завесу, отвечающую предъявляемым требованиям?»
Ответ очевиден: стоит обратить внимание на оборудование проверенных производителей, чья продукция пользуется устойчивым покупательским спросом. Рассмотрим популярные товарные знаки

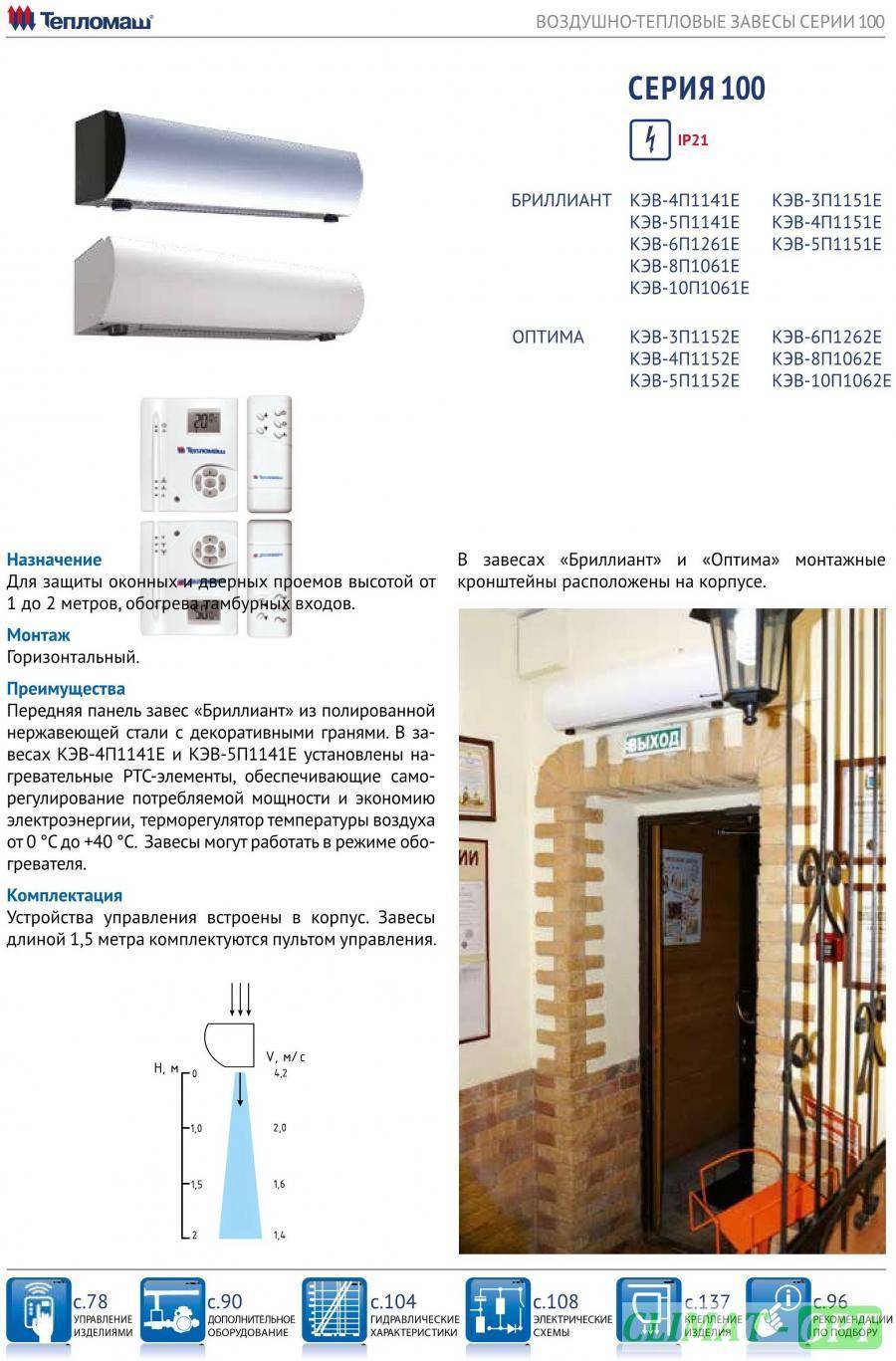

Тепловые завесы Тепломаш
Российская компания, предлагающая большой ассортимент качественного оборудования с различной производительностью, габаритами и дизайном. Есть модели с водяным и электрическим теплообменником. Все тепловые завесы Тепломаш объединены в серии и имеют числовое обозначение. Более мощным устройствам соответствуют более высокие числа.
К маломощным и моделям средней мощности относятся серии 100–300, производительность которых может достигать 2800 м³/час. Это подходящий вариант для бытового и полупромышленного использования. Для промышленных предприятий актуальны серии – от 400 до 1000.

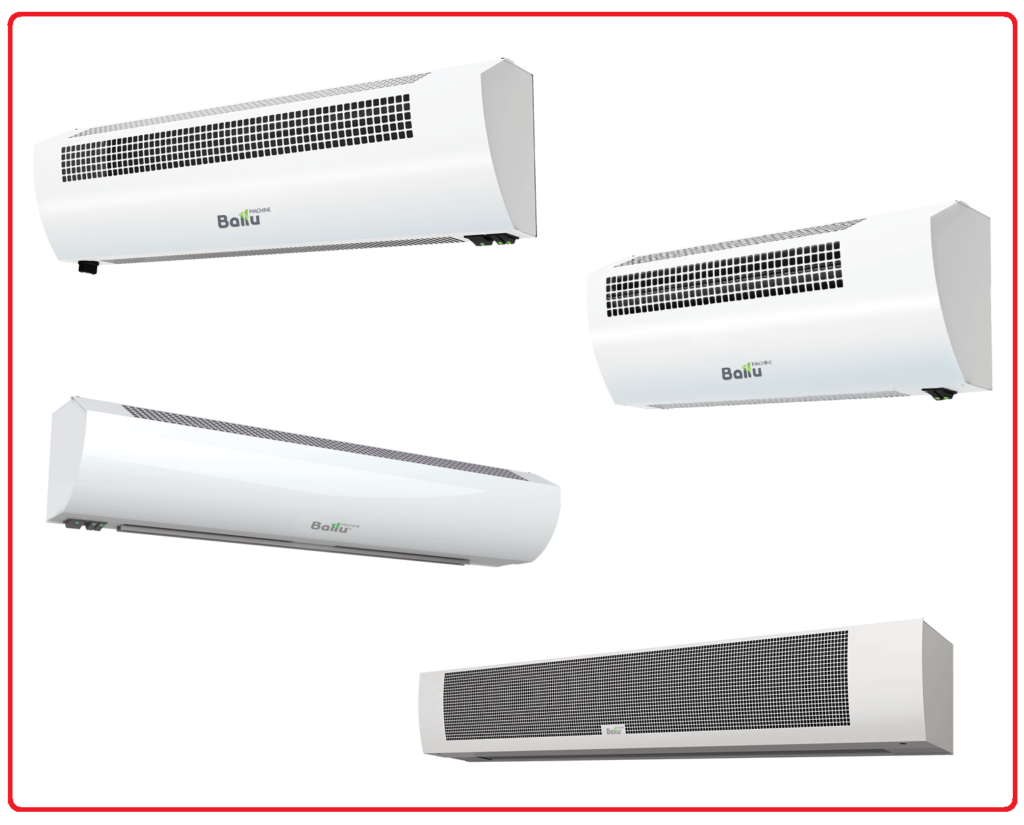

Тепловые завесы Ballu
Заводы китайского производителя находятся и на территории России. В каталоге компании представлены бюджетные модели с высокими показателями энергосбережения. Весь модельный ряд поделён на несколько серий.
К бюджетной серии S1 относится тепловая завеса Ballu BHC CE 3 с производительностью 300 м³/час. Может устанавливаться над входной дверью кафе, торгового зала с высотой проёма − максимум 2,5 м. Может работать в режиме полной и половинной мощности.
Серия S2 оснащается игольчатыми нагревательными «стич-элементами», термостатом и системой снижения шума. У серии Т в качестве нагревателя используется ТЭН. Предусмотрен термостат.
Ballu – доступное решение
Тепловые завесы Тропик
Популярный отечественный производитель, предлагающий большой ассортимент устройств полупромышленного и бытового назначения. Доступен выбор моделей с различными габаритными размерами, типом теплоносителя, производительностью. Продукция отличается высоким уровнем надёжности и доступностью.
Для дверных проёмов, имеющих высоту менее 2 м, производитель предлагает модели серии «К» с производительностью до 350 м³/час. Небольшие габаритные размеры делают возможным использование подобных устройств в качестве тепловентиляторов.
Серия «А» представлена доступными, компактными и малошумными агрегатами, оснащёнными «стич-элементом» и алюминиевой крыльчаткой. Такая тепловая завеса Тропик способна защитить проём высотой до 2,2 м.
Серия «М» имеет эстетически привлекательный внешний вид. Подойдёт для входной двери высотой до 2,3 м. Универсальная. Комплектуется «стич-элементом».
Серия «Т» имеет мощность 3–12 кВт. Актуальна для входных дверей высотой до 2,5 м. Оснащается оребрённым ТЭНом. Имеет встроенный терморегулятор.
«Тропик» – качественная продукция отечественного производителя

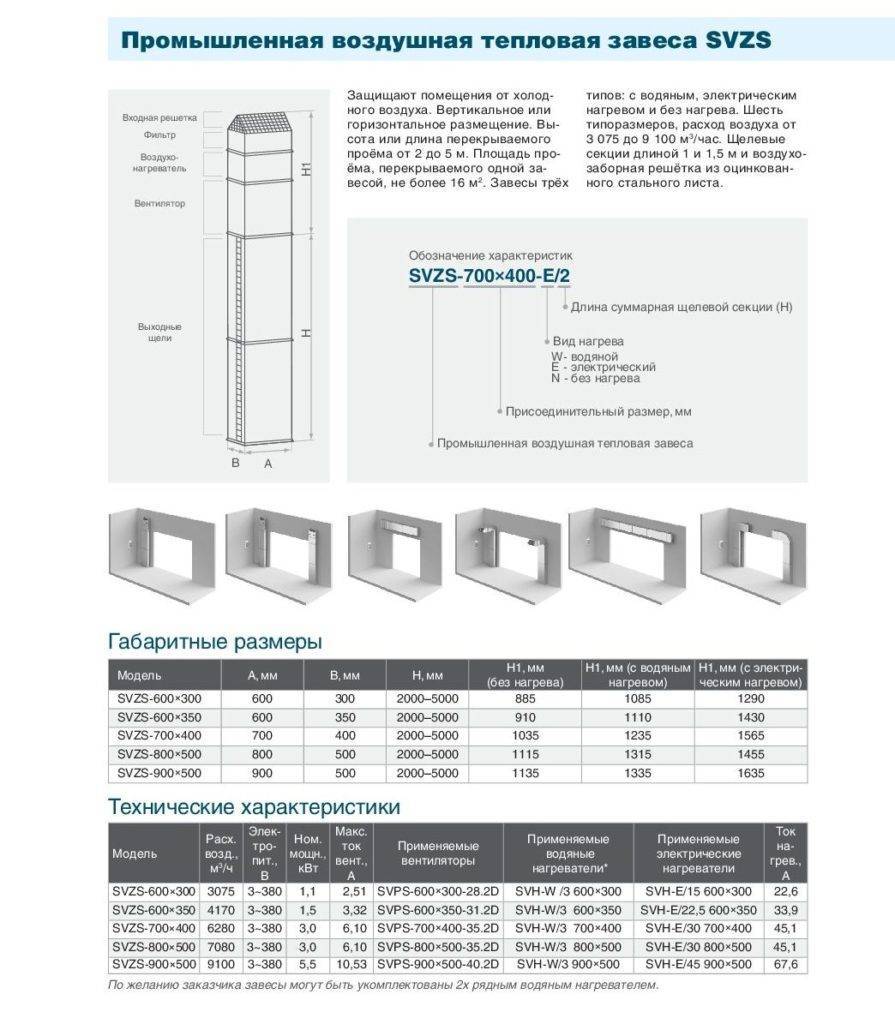

Расчет воздушных и воздушно-тепловых завес
Наружный воздух попадает в помещение через ворота и другие проемы в стенах здания вследствие разности давлений снаружи и внутри здания. Количество воздуха, подаваемого завесой, должно полностью исключить проникновение холодного наружного воздуха. Приступая к расчетам и проектированию воздушных завес, прежде всего определяют исходные данные: размер ворот, количество наружного воздуха, которое проходит в помещение через проем без работы завесы, расчетные температуры наружного и внутреннего воздуха. Основными параметрами, определяемыми расчетом, являются производительность завесы по воздуху, угол и скорость подачи воздуха в зависимости от размеров проема, мощность калорифера для подогрева воздуха.
В настоящее время существует несколько методик расчета промышленных воздушных завес. Ниже приведен приближенный метод. Он является достаточно условным, так как значение дальнобойности струи (расстояние между точками пересечения оси завесы с плоскостью ворот) рассчитывается геометрическим способом, и основан на применении коэффициента дальнобойности, зависящего от угла наклона и коэффициента турбулентности струи завесы и определенного на основе расчета и экспериментальных данных для случая равномерного распределения скоростей горизонтального потока.
Количество воздуха, поступающего в единицу времени, или расход, м3/c, через любой открытый проем,
где v – скорость воздуха, м/с; Н и B – соответственно высота и ширина проема, м.
Расход воздуха, м3/c, необходимый для создания завесы в проеме, полностью исключающей прорыв холодного наружного воздуха на склад,
где φ – коэффициент дальнобойности воздушного потока завесы, который можно принять равным 0,45;b – ширина щели канала, через которую воздух поступает к завесе, м.
Тепловая мощность калорифера, ккал/ч,
где tз – температура воздуха струи завесы, °С; tнач – нормируемая (или наружная) температура в зависимости от места забора воздуха, °С.
Более точная методика расчета воздушных завес основана на применении условного коэффициента расхода воздуха, который определяется как отношение количества воздуха, подаваемого в завесу, к количеству воздуха, проходящего через ворота. Полностью она изложена в работах В.М. Эльтермана «Воздушные завесы» и «Указания по расчету воздушных завес».
Как правильно подобрать нужную модель
При выборе тепловой завесы в первую очередь принимают во внимание габариты защищаемого проема, возможность установки оборудования с той или иной стороны и удобство подключения. Для электрических моделей важнейшим фактором является напряжение сети. Основные параметры, которые следует учесть при выборе рассмотрены ниже
Основные параметры, которые следует учесть при выборе рассмотрены ниже.
Высота и ширина проема
Размер завесы должен быть таким, чтобы струя исходящего воздуха перекрывала весь дверной проем. Для входных групп большого размера допускается устанавливать несколько приборов вплотную друг к другу.
Способ установки
Оборудование должно устанавливаться там, где имеется достаточно места. Некоторые модели для удобства использования предусматривают возможность монтажа в горизонтальном и вертикальном положении.
Производительность по воздуху
Этот показатель напрямую связан с длиной струи, которая на несколько десятков сантиметров должна быть больше расстояния до дальней точки проема. На срезе выходных отверстий скорость потока обычно лежит в интервале от 5 до 10 м/с
Важно, чтобы на излете она не опускалась ниже 2 м/с. Изготовители обычно указывают рекомендуемые размеры или прикладывают к паспорту график падения скорости в зависимости от пройденного пути
Тепловая мощность
Для хорошо отапливаемых помещений можно вообще обойтись без функции обогрева. В некоторых случаях на стандартные дверные проемы устанавливают приборы на 6-12 кВт, но практика показала, что бывает достаточно поставить и менее мощные устройства. Перед покупкой надо убедиться, соответствуют ли электрические показатели завесы возможностям вашей сети.
Некоторые владельцы тепловых завес приобретают их в качестве дополнительного источника тепла. В этом случае модель выбирают из расчета 0,1 кВт на каждый квадратный метр помещения. Следует помнить, что скорость исходящего воздуха у завес выше, чем у тепловых пушек. По этой причине поток не успевает нагреться до значительной температуры.
