Водяные внутрипольные конвекторы отопления: виды, особенности монтажа и обустройства

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты устройства. Желательно еще определиться с типом конвекции, которая может быть естественной и принудительной. Выбор водяных обогревателей, встраиваемых в пол, требует учитывать множество параметров функциональных особенностей устройства.

Основные характеристики конвектора

Первоначально надо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, труб

Помимо этого, необходимо обратить особое внимание на другие характеристики

Рассматривая встраиваемый конвектор водяного типа в качестве прибора для отопления жилья, следует определиться с производителем.

Отечественные и зарубежные производители предлагают обогревательные приборы с широким диапазоном мощности. Правильно выбрав этот параметр, вы обеспечите комфортную температуру в помещении

Одной из наиболее важных характеристик конвектора считается тип обогревательной системы (однотрубная или двухтрубная). Диаметры подключения не относятся к первостепенным критериям выбора, так как имеются переходники.

Давление отопительной системы

Это один из наиболее важных показателей водяного прибора. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подходит любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Обычно для установки в многоэтажных домах рекомендуют устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажек надо учесть опрессовочное и рабочее давление. В эксплуатационной организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор варианта теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учесть вид и параметры устройства. Для индивидуального отопления подойдет любая модель, так как владелец помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется подстраиваться под условия и показатели воды, которая течет в канализационных трубах. При этом следует учитывать такие факторы: температура, количество взвесей, Ph, содержание кислорода, оптимальный тип подключения прибора.

Где используются встроенные системы обогрева

Встраиваемые в пол конвекторы — инновационное отопительное оборудование, которое отличается уникальными характеристиками и стильным внешним видом. Их рекомендуется устанавливать в следующих случаях:

1. В помещениях с большими оконными проемами, чтобы исключить возможность образования сквозняка в помещении.
2. В малогабаритных комнатах с нехваткой свободного пространства или в тех, в которых по проект-дизайну не должно быть лишних элементов. Приборы встраиваются в стяжку пола, оставляя свободным максимум пространства.
3. В помещениях разного предназначения с повышенным уровнем влажности, чтобы получить своеобразную завесу, которая не допускает запотевание окон.

Чтобы не разочароваться и избежать потери денежных средств, рекомендуются изучить информацию о понравившихся моделях еще до покупки.

Грамотно подобранный отопительный прибор обязательно оправдает ожидания и позволит существенно сэкономить на потреблении электроэнергии.

Чем заменить внутрипольный конвектор?

Существует несколько способов улучшить интерьер и сэкономить жилплощадь, применяя вместо стандартных радиаторов приборы нового типа. Разобравшись вкратце, что это такое внутрипольный конвектор, рассмотрим примеры использования других разновидностей нагревательных устройств:

1. Плинтусные обогреватели – занимают минимум пространства.
2. Трубчатые радиаторы на ножках – помогают обойтись без использования настенного крепежа возле панорамных окон.
3. Применение вертикальных нагревательных панелей – данные устройства подходят для установки между окнами или рядом с проемом.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим прибором, так как он может выполнять различные задачи в разное время года: обогрев зимой, охлаждение летом. Однако не каждое устройство приспособлено для работы в режиме охлаждения, производители обычно указывают наличие такой возможности в той или иной модели.

Важно помнить, что конвекторы гораздо реже выделяют холод, чем тепло, поэтому при расчете мощности прибора следует ориентироваться на потребность в охлаждении, ведь снизить мощность нагрева, как вы уже знаете, несложно. Для того чтобы ваш конвектор начал охлаждать воздух в помещении, а не нагревать его, необходимо слить воду, заполнить его специальной жидкостью и подключить к охлаждающему устройству

Однако существуют модели, в которых переход от одного режима к другому происходит гораздо проще и быстрее. Они имеют два неподключенных контура: один для хладагента и один для хладагента. Чтобы изменить режим, просто выключите жидкостный контур в одном контуре и включите другой

Для того чтобы ваш конвектор начал охлаждать воздух в помещении, а не нагревать его, необходимо слить воду, заполнить его специальной жидкостью и подключить к охлаждающему устройству. Однако существуют модели, в которых переход от одного режима к другому происходит гораздо проще и быстрее. Они имеют два неподключенных контура: один для хладагента и один для хладагента. Чтобы изменить режим, просто выключите жидкостный контур в одном контуре и включите другой.

Стоит отметить еще несколько моментов, связанных с возможностью использования кондиционеров этого типа для охлаждения помещений. Если вы вспомните принцип работы конвектора, то поймете, что в естественном режиме он не способен работать на охлаждение. По этой причине все модели, предназначенные для работы в двух режимах, оснащены вентилятором. Кроме того, вентилятор уменьшает количество конденсата, который образуется на теплообменнике, когда конвектор работает в режиме охлаждения.

Популярные производители

Часто российские потребители предпочитают покупать продукцию зарубежных производителей, считая её преимуществом прочность и долгое время эксплуатации. Но российские фирмы выпускают качественные модели, не уступающие зарубежному оборудованию.

Пользуется спросом продукция, изготовленная компаниями «Конрад», «Вилма», «Технохит». Каждая — предлагает модели разнообразной конфигурации и мощности по доступной стоимости.

Среди европейских производителей заслуженной популярностью пользуются бренды «Electrolux», «Thermor», «Dimplex». Большинство предприятий известных компаний расположены в Китае, но на качество продукции это не влияет.

ПРИНЦИП ДЕЙСТВИЯ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

При обогреве помещений с помощью встроенных в пол отопителей используется давно известный способ конвекции воздуха. Он заключается в том, что холодный воздух, обволакивающий горячий теплообменник нагревается.

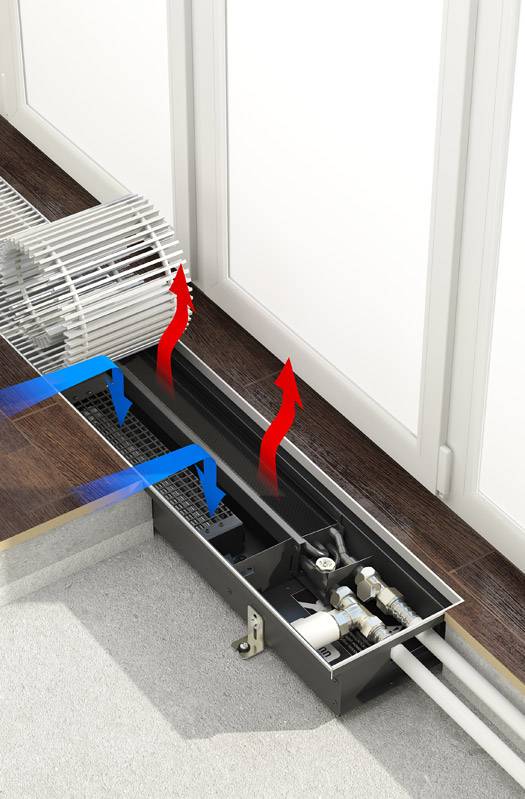

Благодаря снижению плотности теплого воздуха, последний поднимается вверх через декоративную крышку, которая прикрывает рабочее пространство отопителя. При этом освобождается место для более холодного воздуха, который по мере остывания опускается вниз, где происходит его нагрев.

Таким образом за счет встречного движения воздушных потоков (холодного и теплого) создается тепловой занавес, препятствующий прохождению холодного воздуха в помещение и обеспечивающий его обогрев. См. также материал про электрические конвекторы.

Конструктивно внутрипольный конвектор представляет собой прямоугольный короб, изготовленный из металла и закрываемый сверху решеткой или декоративной крышкой (деревянной, металлической) с жалюзями. Как правило, его габаритные размеры находятся в диапазоне от 140 до 430 мм — по ширине, от 800 до 5000 мм — по длине и от 65 до 120 мм — по глубине.

При этом потенциальный заказчик имеет возможность заказать изготовление встраиваемого в пол конвектора любой конфигурации, форма и размеры которого органично впишутся в помещение, отапливаемое с его помощью. В зависимости от вида отопителя внутри короба могут быть расположены:

• теплообменник или электрический нагреватель;
• запорно-регулирующая арматура (фитинги, краны и пр.) или элементы управления электрическим нагревателем (клеммники, электрические провода, переключатели, разъемы и др.);
• элементы, регулирующие направление потока нагретого воздуха;
• поддон для сбора конденсата.

При необходимости в коробе можно разместить и тепловентиляторы, которые ускорят теплообмен, а на крышке установить электрические розетки, светильники и пр. После окончания работ снаружи остается только решетка, которая устанавливается заподлицо с поверхностью пола. Изготавливают ее из алюминия или ценных пород дерева.

Преимущества и недостатки внутрипольных конвекторов.

Использование встраиваемых в пол отопителей обладает рядом достоинств, среди которых можно выделить:

1. Возможность подачи теплого воздуха непосредственно к тем местам, где теряется наибольшее количество тепла. К таким местам относятся входные и балконные двери, большие окна и пр.
2. Свободный доступ к наружным дверям и окнам.
3. Расширение свободного пространства обогреваемых помещений.
4. Способность заменить традиционные радиаторы отопления под окнами.
5. Эффективный обогрев помещений с большой площадью остекления и постоянно открываемыми входными дверями, в том числе мест с большим скоплением людей.
6. Высокую степень эксплуатационной безопасности.

Кроме того внутрипольные конверторы позволяют организовать отопление помещений, в которых:

• нет места для установки традиционных батарей отопления;
• нецелесообразно или невозможно обустройство теплого пола.

Основным недостатком, которым по мнению специалистов обладают встраиваемые в пол отопители — это недостаточная мощность. Ее часто не хватает для полноценного обогрева помещений с высокими потолками.

Поэтому перед тем, как принять окончательное решение об обустройстве системы обогрева таких помещений с использованием внутрипольных конвертеров, необходимо осуществить достаточно точный тепловой расчет.

Что такое напольный конвектор?

В отопительный сезон многих интересует, какими образом создать комфортную температуру, особенно когда старые ребристые «гармошки» давно не устраивают. Конечно, их можно промыть или продуть, отреставрировать и покрасить, они еще какое-то время послужат. Но это временно, их все равно приходится менять на более современное отопительное оборудование, зачастую оно  компактнее и эффективнее тяжелых чугунных батарей. Настенные и напольные конвекторы отопления выпускаются давно, но устанавливаются далеко не во всех домах.

Преимущество напольных конвекторов – лаконичный дизай

Еще одно преимущество – отличный дизайн, они напоминают низкий столик на ножках или боковых опорах, с поверхности которого поднимается тепло. Им не потребуется много места, во многих комнатах найдется свободная часть стены, например, возле распашных дверей балкона или в нише. В современных домах нередко очень низкие подоконники под большим окнами, с которых «стекает» много холодного воздуха. Сложно отсечь холод и быстро прогреть жилое помещение.

Компактный прибор с достаточной тепловой отдачей и внушительной мощностью – мечта любого экономного человека, решившего обустраивать свой дом или квартиру. Для этого разработчики и предложили напольные конвекторы отопления. Их длина может быть внушительной, зато высота и ширина отличаются небольшими габаритами.

Внутрипольный (встраиваемый) конвектор

Дизайн существенно варьируется, есть даже конвекторы скамеечного типа. Они удобны, когда требуется оборудовать:

• частные сауны;
• мини-бассейны;
• рекреации для ожидания посетителей;
• спортивные залы.

Регулировочный клапан, установленный на соединительном узле, дает возможность снизить проходную способность теплоносителя. Когда прогретая вода проходит по системе через небольшие проходы конвекторов, она больше отдает тепла. Перед покупкой желательно подробно ознакомиться с возможностями оборудования разного типа, чтобы не ломать голову над решением задачи, когда решение – на поверхности.

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

• обогревать помещение – прибор устанавливается в стороне от оконных проемов;
• создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом .
2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм.
3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется.
4. Зазоры изолируются и уплотняются специальным материалом.
5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой.

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Достоинства и недостатки оборудования

На современном рынке представлено огромное количество отопительных устройств напольного и настенного монтажа. Универсальные внутрипольные приборы пользуются особой популярностью, так как они обладают уникальными характеристиками и достоинствами.

Минусы встраиваемых приборов

Основной недостаток внутрипольных конструкций — высокая стоимость. Их цена в несколько раз выше аналогичных обогревательных приборов напольного агрегата одинаковой мощности.

Это связано с тем, что монтаж устройства намного сложнее, чем конвекторов обычных моделей.

Схема монтажа внутрипольного устройства описывает процесс установки водяной конструкции. Он довольно сложный, так как включает множество важных процессов

При установке оборудования встроенного типа трубы подводки должны находиться в полу. Это популярное решение, сложное, с технической точки зрения. Для скрытого монтажа изделия необходимо поднимать пол, что можно сделать не во всех помещениях.

Плюсы внутрипольных систем

Основное преимущество конвекторов, встраиваемых в пол, — скрытый монтаж, который дает широкие возможности для смелых дизайнерских решений. Это подходящий вариант для оснащения витрин и панорамного остекления.

Несмотря на сложности монтажа и высокую цену, конвекторы отопления в полу — востребованная и стильная модель обогревательного прибора

Для открытых, стильных интерьеров установка отопительных приборов может стать проблемой из-за нехватки свободного места. В большинстве квартир и жилых домов, оборудованных модными панорамными окнами, громоздкой радиатор никак не впишется в общую стилистику помещения.

Оптимальный выход в таких ситуациях — встраиваемый конвектор. Причем можно подобрать модель с естественной или принудительной конвекцией.

Достоинства и недостатки конвектора, встраиваемого в пол

Встроенные в пол конвекторы отопления являются совершенно незаметными, если не обращать внимания на декоративную вентиляционную решетку. Но каковы их прочие преимущества?

Несомненным плюсом обогревателей встраиваемых в пол является то, что они совершенно не портят вид комнаты с окнами в пол и стеклянными дверьми.

• Легкость установки – для них достаточно предусмотреть небольшие ниши в полах.
• Высокая эффективность работы – отдельные модели обладают очень высокой мощностью, позволяя обогревать крупногабаритные помещения.
• Широкая сфера применения – встроенные в пол конвекторы отопления встречаются в кинотеатрах, в выставочных залах, в гостиницах и даже в частных домах, где имеется панорамное остекление.
• Возможность использования в дверных проемах – установив конвектор в пол вблизи дверной коробки, можно добиться блокировки сквозняков, идущих от двери.
• Об встроенные в пол конвекторы отопления невозможно обжечься – это открывает перед ними дополнительную сферу применения в детских садах, яслях, детских больницах и прочих учреждениях, где пребывают малыши.
• Напольный конвектор отопления, встроенный в пол, не загромождает помещения – все отопительное оборудование утоплено в полы, поэтому здесь не видно ни труб, ни самых обогревателей. Видна только декоративная решетка, через которую выходит нагретый воздух.

Есть и некоторые недостатки:

Внутрипольные обогреватели нуждаются в периодической чистке, иначе они будут поднимать в воздух скопившуюся в них пыль.

• высокая стоимость – нужно понимать, что это оборудование с особыми качествами и характеристиками. И оно не может стоить дешево;
• низкая эффективность в помещениях с высоким потолком – здесь конвекторы придется комбинировать с другими отопительным приборами, например, с инфракрасными обогревателями;
• конвекторы поднимают пыль – для того чтобы избавиться от этого явления, необходимо периодически подвергать их чистке.

Конструктивные особенности и принцип работы встраиваемых конвекторов

Внутрипольные отопительные конструкции не просто так называют конвекторами, именно благодаря такому процессу (конвекции) происходит обогрев помещения. Принцип работы батареи: холодные воздушные потоки поступают вниз под напольное покрытие, нагреваются там и возвращаются обратно, т. е. наверх.

На рынке представлены усовершенствованные модели со встроенным вентилятором. Эти устройства наиболее эффективные, они стремительнее нагревают воздух в помещении. Процесс подразумевает под собой смешение холодных и тёплых потоков.

Радиатор – нагревательный элемент, материалом для его изготовления может служить:

• нержавеющая сталь – для помещений с повышенной влажностью;
• оцинковка – для умеренных или сухих площадей.

Воздушные массы циркулируют через решётку. Существует 2 вида:

• скатывающаяся (в рулонах);
• линейная.

Материал:

• мрамор;
• дерево;
• любая разновидность стали;
• алюминий.

Дорогостоящие модели внутрипольного радиатора обладают дополнительными функциями:

• отвод конденсата;
• автоматическая регуляция микроклимата;
• удалённое управление и программирование работы.

Где используются внтурипольные конвекторы?

Область применения этого типа отопительных приборов отопления весьма обширная – офисы, торгово-развлекательные центры, ресторанные комплексы и, конечно же, жилые помещения частных домов и квартир. Во время установки конвектора нарушить общий дизайн комнаты мало вероятно, ведь существует огромное количество цветового разнообразия декоративных решёток для этого отопительного прибора, а значит, даже самый утончённый интерьер не пострадает.

За счёт того, что конвектор встроен в пол, пространство под витражом освобождается. По конструкции установленного отопительного прибора можно совершенно не бояться передвигаться и даже ставить лёгкую мебель.

Устройство и общий принцип работы

Сходные по своему внешнему виду внутрипольные конвекторы вполне способны стать хорошей заменой любым монтируемым на стенах традиционным отопительным радиаторам. Именно достаточно простым принципом работы внутрипольных нагревателей обусловлено название таких приборов. Благодаря особой конструкции тепловая энергия максимально эффективно передаётся посредством конвекции.

Вентилятор в системе обеспечивает подачу нагретого воздуха

Прохождение холодных воздушных потоков вокруг теплообменника вызывает повышение температуры и снижение уровня плотности, что сопровождается подъёмом прогретого воздуха вверх и его поступлением через декоративную решётку в помещение. Вместо поднявшихся тёплых воздушных масс внутрь нагревательного прибора устремляется воздух, имеющий более низкий температурный режим.

Устройство обеспечивает вход холодного и выход тёплого воздуха

Устройства, устанавливаемые в пол, чаще всего изготавливаются на основе корпуса из нержавеющей или оцинкованной стали, характеризующейся повышенными показателями устойчивость к появлению коррозийных изменений.

Корпус устройства содержит в себе множество деталей, включая несколько декоративных решёток и теплообменник

На схеме представлены составные элементы конвектора:

• 1 — корпус устройства;
• 2 — внутренний теплообменник;
• 3 — решётка декоративного типа;
• 4 — АС вентилятор тангенциального типа;
• 5 — большая декоративная решётка;
• 6 — малая декоративная решётка;
• 7 — окантовочный декоративный профиль;
• 8 — крепёжно-регулировочные ножки устройства;
• 9 — юстировочные винты;
• 10 — крепёжные болты;
• 11 — вентиль шарового типа;
• 12 — клапан запорно-регулировочного типа;
• 13 — гибкая подводка;
• 14 — прокладка.

Внутренняя часть устройства оборудована вмонтированным теплообменником в виде подковообразно изогнутой медной трубки. С целью увеличения площади поверхности теплообменника используются алюминиевые рёбра. Верхняя часть конвектора оснащается декоративной решёткой, изготовленной на основе древесины, алюминия и стали.

На показатели производительности прибора оказывают влияние температурный режим подаваемого теплового носителя и интенсивность воздушного потока, который создаётся вблизи теплообменника. Современные нагревательные приборы способны функционировать в широком температурном диапазоне теплового носителя — 45–90° C.

Повысить уровень производительности и скорость тепловой отдачи помогает встраиваемый тангенциальный вентилирующий элемент, посредством которого увеличивается интенсивность движения воздушных потоков.

Устройство и общий принцип работы

Сходные по своему внешнему виду внутрипольные конвекторы вполне способны стать хорошей заменой любым монтируемым на стенах традиционным отопительным радиаторам. Именно достаточно простым принципом работы внутрипольных нагревателей обусловлено название таких приборов. Благодаря особой конструкции тепловая энергия максимально эффективно передаётся посредством конвекции.

Вентилятор в системе обеспечивает подачу нагретого воздуха

Прохождение холодных воздушных потоков вокруг теплообменника вызывает повышение температуры и снижение уровня плотности, что сопровождается подъёмом прогретого воздуха вверх и его поступлением через декоративную решётку в помещение. Вместо поднявшихся тёплых воздушных масс внутрь нагревательного прибора устремляется воздух, имеющий более низкий температурный режим.

Устройство обеспечивает вход холодного и выход тёплого воздуха

Устройства, устанавливаемые в пол, чаще всего изготавливаются на основе корпуса из нержавеющей или оцинкованной стали, характеризующейся повышенными показателями устойчивость к появлению коррозийных изменений.

Корпус устройства содержит в себе множество деталей, включая несколько декоративных решёток и теплообменник

На схеме представлены составные элементы конвектора:

• 1 — корпус устройства;
• 2 — внутренний теплообменник;
• 3 — решётка декоративного типа;
• 4 — АС вентилятор тангенциального типа;
• 5 — большая декоративная решётка;
• 6 — малая декоративная решётка;
• 7 — окантовочный декоративный профиль;
• 8 — крепёжно-регулировочные ножки устройства;
• 9 — юстировочные винты;
• 10 — крепёжные болты;
• 11 — вентиль шарового типа;
• 12 — клапан запорно-регулировочного типа;
• 13 — гибкая подводка;
• 14 — прокладка.

Внутренняя часть устройства оборудована вмонтированным теплообменником в виде подковообразно изогнутой медной трубки. С целью увеличения площади поверхности теплообменника используются алюминиевые рёбра. Верхняя часть конвектора оснащается декоративной решёткой, изготовленной на основе древесины, алюминия и стали.

На показатели производительности прибора оказывают влияние температурный режим подаваемого теплового носителя и интенсивность воздушного потока, который создаётся вблизи теплообменника. Современные нагревательные приборы способны функционировать в широком температурном диапазоне теплового носителя — 45–90° C.

Повысить уровень производительности и скорость тепловой отдачи помогает встраиваемый тангенциальный вентилирующий элемент, посредством которого увеличивается интенсивность движения воздушных потоков.

Внутрипольные конвекторы отопления – их конструкция

Внутриполные конвекторы водяного отопления могут значительно сэкономить энергию.

Это нагревательный прибор, состоящий из медно-алюминиевой трубки, по которой циркулирует теплоноситель. Так как рассматриваются водяные элементы отопления, то по трубке проходит вода. Теплообменник может иметь и круглое, и прямоугольное сечение. К нему в перпендикулярной плоскости крепятся стальные, алюминиевые пластины или же пластины, состоящие из оцинкованной стали. Они увеличивают площадь конвектора и улучшают его теплообмен с окружающей средой. Благодаря их большому объему, конвекторы быстро реагируют на температуру теплоносителя, потому способствуют созданию в помещении приятного микроклимата.

Они могут иметь угловатую или радиальную форму, своим корпусом огибать колоны или заходить в нишу, отличаться нестандартной длиной. Но главное их преимущество – они не видны, так как полностью спрятаны в пол. Снаружи остается только декоративная решетка. Через нее осуществляется воздухообмен.

Одно из преимуществ этих конвекторов — это, то что они монтируются в пол и их не видно.

Сегодня существуют конвекторы с естественной и принудительной тягой. В первом случае холодный воздух опускается к обогревателю, так как имеет большую плотность. Нагреваясь, его плотность становится меньше, что позволяет ему подниматься вверх и вытеснять собой более холодный газ. Внутрипольные конвекторы с принудительной циркуляцией оснащаются встроенными вентиляторами. В зависимости от размера прибора вентилятор может быть один или их будет несколько. Они искусственно нагнетают воздух в пространство у обогревателя, тем самым увеличивается процент прогрева комнаты. Они маломощные, потому практически не издают никаких шумов при работе. Вентиляторы могут работать как от переменного тока с напряжением 220 В, так и постоянного с напряжением в 24 В, что позволяет регулировать частоту их вращения, тем самым контролировать воздушный поток, проходящий через прибор.

Монтируются внутрипольные конвекторы отопления в нишу, теплоноситель подключается к ним при помощи гибкой подводки, то есть это дает возможность монтировать прибор в любом удобном месте, не зависимо от расположения котла или несущей (основной) трубы системы водяного отопления. При этом нужно учитывать, что рабочее давление в системе для водяного нагревательного элемента должно быть 10 бар, а испытательное – 25 бар.

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

• ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
• отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
• дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
• оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
• жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
• на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

5. Выполнить монтаж чистового напольного покрытия.

6. Подключить подводку теплового носителя и электрического кабеля.

7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

• 1 — приборы со свойством конвекции;
• 2 — электрическая проводка;
• 3 — подача питания на 220 В;
• 4 — модуль;
• 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

1. Вмонитровать конвектор в нишу чернового пола.
2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
3. Выравнять устройство по уровню посредством технологических болтов.
4. Подсоединить к установленному конвектору электрические кабели.
5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

• бетонирование;
• теплоизоляция;
• пол бесшовный;
• накладка-фиксатор;
• юстировка по показателям высоты;
• звукоизоляция;
• стяжка;
• финишное напольное покрытие;
• подводка;
• фальшполы;
• уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Особенности выбора

Выбор подходящих конвекторных обогревателей начинается еще на этапе проектировки отопительной системы, а также при постройке дома. Если вы планируете использовать панорамные окна, присмотритесь к внутрипольным конвекторам и предусмотрите ниши для их встраивания. В остальных случаях можно обойтись настенными моделями, располагая их под окнами и вдоль глухих стен. Еще один вариант для почти скрытого отопления – это плинтусные конвекторы, обладающие минимальными размерами.

Для того чтобы правильно подобрать мощность конвекторного обогревателя просто умножьте площадь помещения на 100, полученное число и будет необходимой мощностью в Ватах.

Необходимая тепловая мощность рассчитывается точно так же, как в случае с обычными радиаторами, исходя из 100 Вт на 1 кв. м. Что касается выбора по стране производителя, то тут есть некоторые нюансы – устройства, производимые в России, отличаются оптимальным сочетанием цены и качества. Зарубежное оборудование более качественное, но и дорогое. Что касается Китая, то тут нужен индивидуальный подход, так как качество китайской продукции непредсказуемое.

Производители водяных конвекторов отопления из России – ТЗПО, «Бриз», «КЗТО Радиатор», «Конрад», Varmann, «Изотерм», НББК, «Вилма» и Technoheat.

Правила выбора внутрипольников

Внутрипольный конвектор отопления может выбираться для двух задач: отсечь витражи или заменить основной прибор отопления.

Если вы выбирается конвектор для отсечения, то следует его подбирать по длине не менее, чем 70% от длины окна. Тогда прибора хватит для грамотного обдува. Мощность здесь играет не ключевую роль.

Если подбираете в качестве основного прибора отопления, то следует сделать первоначально тепловые расчеты помещения, определить величину теплопотерь и подобрать прибор с аналогичной мощностью.

При выборе внутрипольников с вентиляторами, выбирайте такую мощность, чтобы на 50% скорости вращения вам ее хватало. Тогда вы не будете слышать шум вентиляторов.

Читайте так же:
