Электропроводка на кухне своими руками: схемы разводки + особенности проведения электромонтажных работ

Правила размещения кухонных розеток

Проводка на кухне вполне может быть смонтирована своими руками, важно только учесть все требования, предъявляемые именно к этим помещениям. Особенно много нюансов по размещению розеток

Наглядно многие из них показаны на видео:

Стандартно их монтируют на высоте 25-30 см от пола. Но на кухне этой цифрой можно варьировать, потому что не всегда удобно подключать бытовой прибор в таком месте. Очень часто несколько розеток или розеточный блок располагают над так называемым кухонным фартуком (на рабочей стенке) на высоте 100-110 см от пола.

1. Запрещено монтировать розетки в месте, где в них может попадать влага (над или под мойкой, позади посудомоечной машины, вблизи с плитой).
2. Если по каким-то причинам вы не можете для розетки соблюсти расстояние 25-30 см от пола, то знайте, при необходимости можно его уменьшить. Но между розеткой и полом должно оставаться не менее 10 см, в противном случае при влажной уборке помещения в неё будет попадать влага.
3. Расстояние от электрического прибора до питающей его розетки делается минимальным. А то ведь нередки такие случаи, когда холодильник стоит в одном кухонном углу, а розетка для него совсем в противоположном.
4. Можно располагать розетки внутри шкафчиков, под рабочей столешницей. Для этого сзади в мебельных стенках проделывают отверстия для коммутационных аппаратов. Это сэкономит место и не нарушит общий вид.
5. Ни в коем случае не ставьте розетки там, где есть возможность нагрева (сзади духового шкафа, холодильника, электропечи).
6. Запрещено размещение розеток вблизи газовых плит.

Что касается конструктивного исполнения, то можно применять розетки накладные и встраиваемые. Для их установки во время ремонта проделываются отверстия, к которым подходят штробы (борозды в стенной поверхности). В отверстия вставляют подрозетники, в них устанавливают розетки, а в штробах прокладывают провода.

Выбор и количество розеток

Подробнее о типах и необходимом количестве розеток было написано в этой статье. Следует учитывать, что непродуманные нюансы способны доставить массу неудобств при последующей эксплуатации кухни. В идеале, необходимо предусмотреть розетки под основные приборы и оборудование:

• холодильник;
• микроволновую печь;
• духовой шкаф;
• посудомоечную машину;
• стиральную машину;
• варочную поверхность;
• вытяжную вентиляцию;
• электрический чайник, миксер, тостер и т.д.;
• телевизор;
• кондиционер;
• электрический теплый пол.

Даже если использование части бытовых приборов находится под вопросом или их еще физически нет в наличии, намного проще заложить под них проводку, нежели потом искать место для их подключения и тянуть десятки метров удлинителей. Кроме того, нелишним будет предусмотреть одну или две вспомогательных (резервных) розетки на случай подключения светильника, гирлянды, ноутбука и т.д.

Виды проводки – обзор плюсов и минусов

Прокладку электропроводки осуществляют двумя способами: открытым и скрытым. У каждого варианта есть свои достоинства и недостатки. Выбор наиболее подходящего напрямую зависит от материала, из которого возведено помещение, от запланированного дизайна и наличия или отсутствия на стенах и потолке массивных декоративных элементов.

Особенности создания открытой проводки

Открытая электропроводка – наиболее простой и доступный вариант обеспечения помещения необходимой электрической энергией. Работа не требует серьезных усилий и осуществляется довольно быстро.

Кроме того, не требуется портить интерьер, демонтируя отдельные фрагменты или весь внутренний декор для прокладывания проводов. Да и в случае возникновения возгорания или короткого замыкания устранить проблему можно сразу, не тратя времени на поиск неисправности.

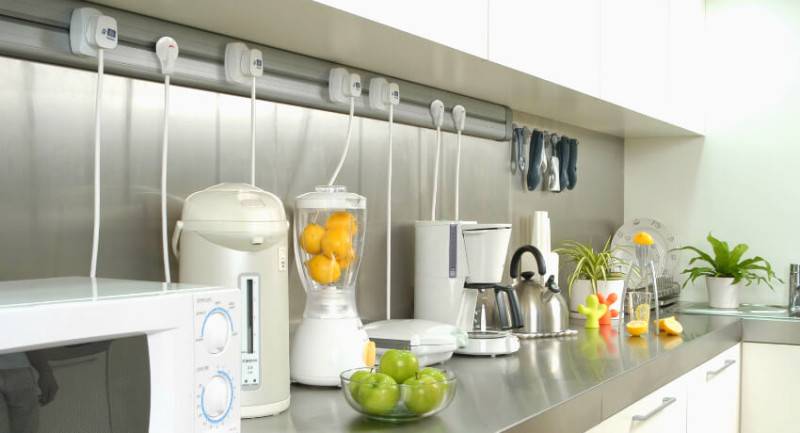

Открытая проводка на кухне может выполнять не только свое прямое назначение, то есть обеспечивать бесперебойную подачу электроэнергии к осветительным и бытовым приборам, но и служить броским интерьерным элементом, придающим помещению стильность и оригинальность

Нужный уровень безопасности системы обеспечивается посредством специальных поливинилхлоридных кабель-каналов, состоящих из крепящегося к стене или потолку короба и практичной накладной крышки, оснащенной фиксирующими застежками-желобками.

В них помещают электропровода и протягивают к розетке, бытовой технике или осветительным приборам, требующим подключения.

Параметры прямоугольных кабельных каналов весьма разнообразны и варьируются от 1,2 сантиметров (для тонких проводов) и до 10 сантиметров (для проводов большого калибра). Такое разнообразие позволяет каждому выбрать подходящий элемент, отлично выполняющий свои задачи и гармонично вписывающийся в интерьерное решение любой сложности

Изделия демонстрируют высокие электроизоляционные качества, не горят и обладают пластичностью на изгиб. Выпускаются в самых разных оттенках «под дерево» и легко поддаются тонировке любыми видами современных строительных красок.

Серьезные производители, хорошо зарекомендовавшие себя на рынке, дают на продукцию гарантию до 25 лет и обещают, что за это время материал не потеряет своих характеристик и обеспечит проводу надежную и качественную защиту от любых внешних проявлений.

Если дизайнерское решение интерьера требует прокладки на кухне внешней проводки, можно использовать комбинированный вариант и в самых «опасных» местах утопить провода в стены, а все остальные проложить по верху как можно дальше от раковины и духового шкафа

Некоторые специалисты считают полностью или частично открытую проводку на кухне опасной. Водяные пары и резкие температурные перепады, вызванные использованием различных бытовых агрегатов, негативно воздействуют на электросеть и приводят к возникновению неполадок.

Провода перегреваются, теряют целостность защитной оболочки и преждевременно выходят из строя, часто становясь причиной короткого замыкания и возникновения пожароопасной ситуации. Однако некоторые хозяева пренебрегают этим советом и в угоду дизайну идут на неоправданный риск.

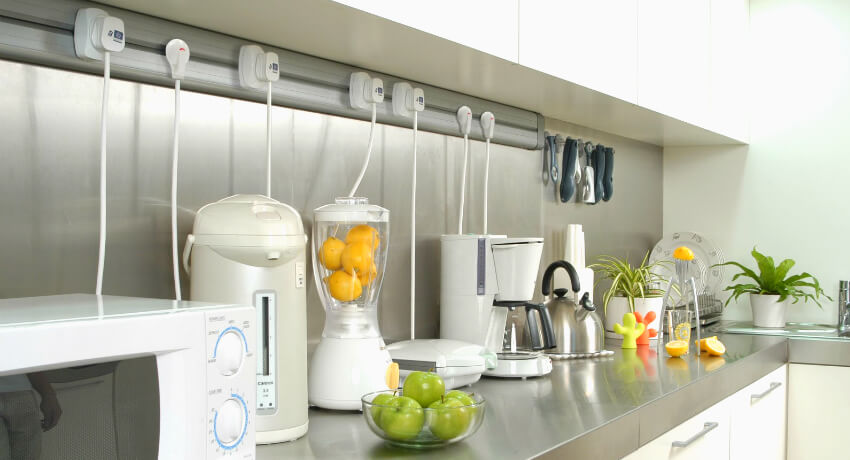

Варианты обустройства открытой проводки в кухонном помещении:

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о монтаже открытой проводки и наиболее частых ошибках.

Нюансы обустройства скрытого способа

Скрытая проводка предусматривает прокладку всех соединительных элементов внутри стен и потолка. Для корректного обустройства в перекрытиях и несущих конструкциях пробивают небольшие бороздки, укладывают туда провода, а потом заполняют выемки алебастром или цементом и наносят финишное декоративное покрытие.

Это обеспечивает высокий уровень безопасности и позволяет сделать на кухне любой, самый сложный интерьер.

Если обустройство электросети происходит на этапе строительства, пробивать бороздки в стенах не обязательно. Достаточно проложить провода в соответствии с проектом, укрепить их гвоздями, вбитыми в связующий раствор между кирпичами, и кое-где промазать алебастром. Первичная отделка поверхности и последующая штукатурка надежно скроют все неэстетичные элементы, и стены будут выглядеть безупречно

Однако и у этого способа есть минусы. Для обнаружения зоны неполадок и осуществления даже самого минимального ремонта придется демонтировать внешнюю отделку и пробивать стену. Никаким иным способом добраться до места неисправности не представляется возможным.

Подготовка к работам

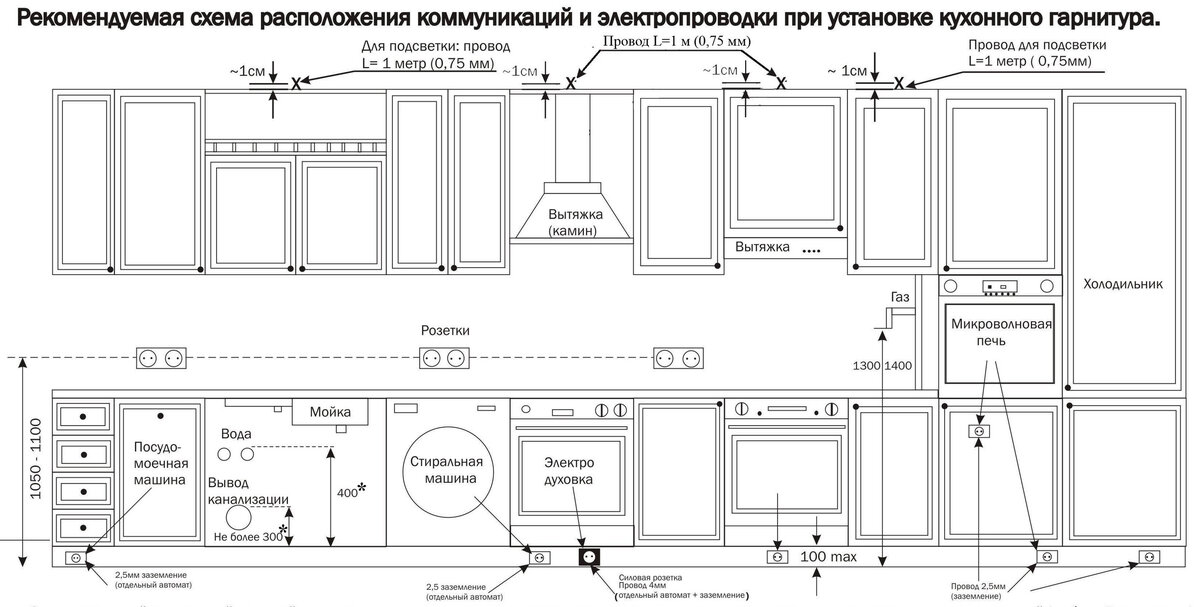

Схема разводки электрики на кухне

Монтаж электропроводки на кухне – это крайне ответственная процедура, от которой будет зависеть качество работы бытовой техники и безопасность людей внутри помещения. Поэтому начинается она всегда с разработки проекта.

1. Определяется, какое количество техники будет использоваться в помещении.
2. Оформляется чертеж, на котором будет отображаться запланированное месторасположение мебели и всех приборов. Там же следует указать, где планируется установить все выключатели и розетки.
3. Определяется, какой тип сети используется для электроснабжения дома. При подключении к однофазной сети сложно обеспечить работу сразу нескольких мощных приборов, в связи с чем придется ограничиваться в количестве оборудования или включать его по отдельности, чтобы исключить риск перегрузки.

ШАГ 3. Определение места расположения розеток

Существует ряд требований по установке  розеток на кухне.
При проектировании и монтаже розетка должна:

• Находиться вне зоны досягаемости детьми.
• Располагаться так, чтобы не мешать друг другу.
• Устанавливаться по всем стенам помещения по возможности равномерно.
• Находиться на расстоянии ≤ 1 м до подключенного электроприбора.
• Устанавливаться по возможности скрытыми в стене.
• Монтироваться непосредственно над холодильником (так его будет легче отключить от сети, если появится необходимость).
• Располагаться в стороне от стиральных и посудомоечных машин.
• Иметь защиту от влаги (IP44), если будет находиться под мойкой.
• Для световых приборов и подсветки — по возможности монтироваться над верхними шкафами.
• Для вытяжного шкафа — располагаться таким образом, что гофротруба не закрывает розетку. Для встраиваемой вытяжки возможно установить электророзетку прямо внутри подвесного шкафа, находящего над ней, на его боковой стенке.
• Шнуры от подключенных электроприборов не должны провисать или просто лежать на столешнице.
• Полезно поставить на кухне выключатели для розеток.

Есть 2 типа установки розеток своими руками:

• скрытая (то есть утопленная в стену);
• открытая («видимая глазу»).

Открыто, то есть на видном месте, обычно располагаются розетки:

• под кухонные приборы, место которых — на столешнице кухонного гарнитура;
• в местах, где стоит телевизор, стационарный телефон и т. п.;
• а также и выключатели, которые нужно устанавливать в легкодоступном месте.

Остальные электророзетки рекомендуется устанавливать в скрытых от глаз местах: за шкафами и как можно ближе к полу.

Запрещается устанавливать розетки:

• непосредственно за корпусом встроенной бытовой техники;
• за шкафами с выдвигающимися ящиками;
• розетки над поверхностью плиты и мойки.

План электропроводки

Создание схемы электрической сети кухни

Вот мы и определились с количеством электрических точек, которые нам предстоит смонтировать на кухне. Но разводка электропроводки на кухне предполагает создание схемы, которая разделит нашу электрическую сеть на несколько групп. И тут нам не обойтись без расчётов.

• Для того, чтоб сформировать электрическую сеть нам нужно разделить всю нагрузку на отдельные группы. Каждая группа будет питаться от отдельного автомата. Обычно используют автоматы на 16 или 25А.
• Разделение нагрузки можно выполнить по типу нагрузки, то есть сеть освещения от одного автомата, а розеточную группу от другого. А можно выполнить смешанную и розетки, и освещение запитаны от одной группы. В пользу каждого из этих способов есть свои аргументы, приводить которые сейчас мы не будем. Выбор за вами.

Схема электроснабжения кухни

Зная количество электрических точек, мы можем суммировать их номинальный ток, пока не получим значение близкое, но меньшее 16 или 25А. Номинальный ток вы можете посмотреть в паспорте прибора.

На фото приведена таблица приблизительной мощности различных электроприборов

Если в паспорте прибора такового нет, то его можно вычислить по формуле . I – это наш номинальный ток, P – мощность прибора в кВт, а U – номинальное напряжение, которое для однофазной сети равно 220В. Вообще это не полная формула, но для нашего упрощённого расчёта этого вполне достаточно.

• Так как скорее всего электропроводка на кухне и схема будут предполагать наличие нескольких групп, то здесь еще стоит учитывать фактор географического расположения розеток. Ведь согласитесь будет не очень удобно тянуть провод через всю кухню для запитки одной розетки на противоположной стене.
• В конечном итоге у вас должно получится от одной до трех групп. Это количество зависит от количества бытовых электроприборов.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками; выключатели можно использовать рассчитанные на работу с меньшей нагрузкой

Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки; в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов; выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах

Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели

Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов; выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе

Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

   Установленный подрозетник

2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Электрощиток или распределительная коробка

Распределительный щит на кухне в некоторых ситуациях может очень пригодиться

Распределительная коробка или электрощиток нужен на кухне для удобства работы. Установка электрощитка позволит обеспечить управление электропитанием каждой розетки и выключателя, а в распределительной коробке лишь соединяются шлейфы освещения и розеток, но она не обеспечит защиту по отдельным цепям. При необходимости что-то починить, придется отключать электропитание всего помещения.

Запрещено подключать под один контактный зажим на щитке заземляющий и нулевой рабочий провод.

На входе электрощитка необходимо установить автоматический выключатель, рассчитанный на максимальный ток нагрузки (50 А). Каждый шлейф (параллельное соединение не более 5) розеток подключается к отдельному выключателю – автомату на 25 А. Шлейфы розеток делаются медным кабелем ВВГ НГ 3 х 2,5. Цепи освещения можно подключить к автоматическому выключателю мощностью в 6 А параллельно или выделить отдельно цепи местного и общего освещения, подключив их каждую к своему выключателю на 6 А. Цепи освещения делаются медным кабелем ВВГ НГ 3 х 1,5.

Кухня является помещением повышенной влажности, поэтому вместо обычных выключателей – автоматов лучше поставить дифференциальные. В случае деградации изоляции электрооборудования, они защитят от поражения электротоком.

Инструменты, необходимые для работы

Для удобного и правильного монтажа и электромонтажных работ домашнему мастеру потребуются следующие ручные инструменты:

• набор крестовых отверток и прямых отверток;
• сварщик;
• молоток;
• плоскогубцы;
• электрический настенный охотник, если предполагается делать скрытую проводку;
• электрическая перфораторная дрель, оснащенная сверлами-победителями (для прокладки каналов в бетонных или кирпичных стенах);
• тестер для проверки наличия / отсутствия напряжения в сети.

Все инструменты должны иметь полный защитный кожух на ручках из прочных непроводящих материалов.

Если, несмотря на советы профессионалов и требования пожарной безопасности, выбран вариант открытой или комбинированной проводки, вам потребуются прочные и долговечные дюбель-гвозди. С их помощью можно будет надежно соединить кабельные каналы даже с бетонными стенами.

Для поверхностей, имеющих более мягкую и гибкую структуру, подойдут самые простые саморезы или гвозди малого и среднего размера.

Для крепления внешней проводки на кухне к деревянной стене желательно использовать гвозди или саморезы с декоративной заглушкой. Стоят они немного дороже, но смотрятся привлекательнее и гармонично вписываются в общий колорит помещения

Для быстрого, надежного и точного крепления проводки в пазах понадобится гипс или алебастр. Они выходят из строя почти мгновенно и позволяют сразу же продолжить работу, не теряя драгоценного времени. Подробную инструкцию на сколотые стены для электрических подключений можно прочитать в этом материале.

Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белый проводок — к верхнему контакту УЗО (то есть к фазе);
   • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

• по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
• в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

• использование кабелей с безупречной изоляцией и самозатухающих проводов;
• применение исключительно металлических распределительных и установочных коробов;
• обязательная герметизация любых соединений;
• недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
• ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
• монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки.

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет необходимой мощности

После этого рассчитывают мощность суммы всех приборов. Для этого в техническом паспорте каждой единицы техники находят номинальную мощность. Все эти значения суммируются. Такой метод предполагает одновременное включение всех электроприборов. Хоть это и будет происходить крайне редко, запас мощности необходим. От электрощита на кухню всегда протягивают отдельный кабель, ведь в этом месте сосредоточено такое же количество приборов, как во всей остальной квартире.

Для расчета мощности существует формула: Р = Р общ. × К

• Р общ. – подсчитанная вами общая мощность.
• К – коэффициент спроса ≈ 0,7 (70%)

К – коэффициент спроса, который учитывает количество электроприемников и продолжительность их использования. Ввиду отсутствия точных данных, рекомендуется принять его по одноименному запросу из справочной информации.

Допустим, путем сложения вы получили значение суммарной нагрузки 20 кВт. Для однофазной системы электроснабжения с напряжением 220 В это немало. Но после умножения на коэффициент спроса 0,7 (70%) вы получаете 14 кВт. Эта цифра является решающей при определении сечения кабелей проводки, которые вы будете приобретать.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А.

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

• при помощи распределительных коробок;
• звезда;
• шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

• первая группа – холодильник и вытяжка (автомат на 25 А);
• вторая – стиральная машина (на 25 А);
• третья – осветительные приборы (на 10 А);
• четвертая – розетки (на 25 А);
• пятая – посудомоечная машина (на 25 А);
• шестая — электроплита (на 32 А).

Или же так:

• осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
• розетки в жилых комнатах (автомат на 25 А);
• розетки в кухне и прихожей (автомат на 25 А);
• осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.

Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

• выключатели и розетки следует ставить слева от двери;
• в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
• выключатели должны располагаться на высоте 0.9 метра;
• необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

• кабели должны проходить строго горизонтально или вертикально;
• лучше избегать пересечений проводов;
• кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
• кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

Процесс монтажа и разводки

Когда все подготовительные пункты выполнены, на руках имеется четкая схема проводки и все необходимые материалы, а в голове – ясное виденье предстоящего фронта работ, пора приступать непосредственно к монтажу. Чтобы вам было проще воспринимать информацию, публикуем пошаговую инструкцию по проведению электрической сети на кухне:

1. Сначала делаем разметку стен под проводку, пользуясь составленной ранее схемой. Хороший помощник в этом деле – лазерный уровень, помогающий проводить точную разметку под штробы.
2. Производим штробление стен по разметке. Далее – прокладываем кабель по штробам и шпаклюем канавки.
3. Подключаем розетки, выключатели и распределительные коробки.
4. Устанавливаем защитную автоматику на щитке квартиры.
5. Включаем электричество и наблюдаем – если ничего не дымит, не шумит, не искрит, а кухонная техника благополучно работает, значит вы все сделали верно!
