Схема подключения выключателя и розетки от одного провода

Схемы подключения

При устройстве электросети в новом доме общая схема должна быть следующей. Провода обозначаются так.

  • PE – земля.
  • L – фаза.
  • N – ноль.

На двухклавишном выключателе есть обозначения: L – на него подключается фаза, L1, L2 – с этих контактов фаза уходит к месту подключения люстры.

На монтажной схеме: слева электрический щиток, далее защитный автомат. Справа – двухклавишный выключатель, в центре (для сравнения) одноклавишный.

С общего электрического щитка ноль подходит прямо в распределительную коробку, от неё к месту, где будет установлена люстра. Фаза подходит в коробку через защитный автомат. Он служит для обесточивания люстры, а также отключает её при коротком замыкании.

Как подключить люстру к двухклавишному выключателю? Из распредкоробки фазовый провод идёт вниз и подключается к центральному входу выключателя, который запитывает фазой две клавиши.

На каждой из клавиш расположены места подключения проводов, которые идут уже к люстре. Они несут к ней фазу на две группы ламп (клавиш всего две), которые и обеспечат три режима (см. выше). На этом подключение люстры на двухклавишный выключатель – имеется в виду сам выключатель – заканчивается.

Подключение совмещённой розетки и выключателя: основные варианты

На сегодняшний день можно рассматривать несколько вариантов того как подключать совмещённые розетку и выключатель. При этом совсем недавно в квартире сложно было найти несколько разных по функциональности электрических приборов в одном корпусе.

Поэтому схема подключения розетки и коммутатора выполнялась путём соединения проводов в распределительном коробе без совмещения этих устройств. Сейчас такой вариант применим, если по каким-либо причинам нет возможности установки таких потребителей один возле другого. Хотя и раздельное подключение розетки и выключателя имеет свои положительные стороны.

  1. Благодаря доступности таких устройств можно приобрести наиболее дешёвую розетку и выключатель и подключить их, совместив в одной схеме.
  2. Простота подключения таких электрических приборов позволяет выполнить все работы своими руками.
  3. Благодаря раздельному подключению розетки и выключателя увеличивается безопасность использования таких приборов, так как проводка к ним проложена по отдельности что снижает шанс появления короткого замыкания.

Но в последнее время в квартирах всё чаще начали использовать специальные блоки, в которых производители совместили электрическую розетку и выключатель. При этом схема подключения такого устройства значительно упростилась. В первую очередь — это обусловлено тем, что отпала надобность прокладывать два отдельных провода к каждому потребителю. Помимо этого, существуют и другие достоинства такого блока:

  • при необходимости можно легко перенести блок в другое место, при этом не нужно прокладывать две отдельных проводки;
  • нет необходимости по отдельности вымерять высоту установки розетки и выключателя, так как оба устройства совмещены в одном корпусе;
  • благодаря высокому качеству таких приборов они используются как внутри, так и снаружи помещения;
  • совмещённый блок удобно устанавливать на любых поверхностях как каменных или деревянных, так и бетонных или гипсокартонных.

Единственным весомым недостатком такого совмещённого блока является невозможность замены одного элемента, вышедшего из строя – розетки или выключателя. В большинстве случаев понадобиться полная замена устройства. При этом современные блоки выпускаются с одноклавишным, двухклавишным или трёхклавишным коммутаторами, совмещёнными в одном корпусе с розеткой.

Изменение назначения электроточки и подключение одной от другой

Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними. При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.

Замена розетки на выключатель

Замена розетки на выключатель делается без заземления

Из всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.

Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом. Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.

Замена выключателя на розетку

Замена выключателя на розетку требует добавочных кабелей

Для правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.

Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.

Другие варианты схемы


Аналогичным образом можно подключить от одного источника питания розетку, двухклавишный выключатель и две группы осветительных приборов. В этом случае в распределительную коробку будет приходить два провода с двух выходных контактов выключателя и две фазные жилы от светильников. То же самое, как в описанном выше примере, только в коробке будет на одну скрутку больше.

Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

  • Ноль питающей сети с нулевыми жилами розетки и светильника.
  • Фаза питающей сети с фазными жилами розетки и выключателя.
  • И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

  • экономный расход электроэнергии;
  • небольшие габариты;
  • привлекательный дизайн;
  • возможность с одного места управлять осветительными приборами в разных помещениях;
  • возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
  • при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

  • изменения интенсивности света одного из осветительных приборов;
  • управления из одного места сразу несколькими источниками света;
  • управления отдельными зонами освещения в рамках одной комнаты.

Последовательность установки

Принципиальных различий в подключении обычной и комбинированной электротехнической арматуры нет. У большинства современных сблокированных электроприборов, посадочный размер внутренней части блока, предназначенного для скрытой проводки, соответствует размерам одиночных розеток и выключателей.

Единственное, что может потребоваться при разводке кабеля большего сечения, который необходим для подключения одновременно трех розеток – пробивка штробы большего поперечного сечения.

Примерная последовательность операций при подключении комбинированного блока следующая:

  1. Делается разметка прокладки провода (кабеля) с указанием мест установки монтажных коробок, в которые будет крепиться сблокированная электротехническая арматура.
  2. В месте установки коробки буровой коронкой, установленной в электродрель, просверливается отверстие.
  3. В коробке необходимо выломать перфорированные заглушки отверстий в местах заводки кабеля.
  4. Зачищенные концы провода заводятся внутрь коробок.
  5. Коробки закрепляются в стенной панели.
  6. Сняв крышку с розеточного блока подключают к ее клеммам провода.
  7. Блок устанавливается внутрь коробки и закрепляется в ней.
  8. Для маскировки монтажных зазоров, сверху установленного и подключённого блока «розетка-выключатель» устанавливается декоративная панель.

Подключение с одноклавишного блока

Наибольшее распространение получили блоки электротехнической арматуры, в котором одна или несколько розеток сблокированы с одноклавишным выключателем.

В большинстве моделей, несколько розеток имеют единое подключение – группу из двух клеммных зажимов для фазы и нуля, а фазная клемма имеет перемычку на один их контактов выключателя.

Последовательность операций следующая:

  1. От квартирного раздаточного щитка к распределительной коробке, подводится двухжильный кабель, подводящий фазу и ноль.
  2. В эту же коробку необходимо завести три провода от блока «розетка –выключатель», и два провода от осветительного прибора.
  3. В распределительной коробке фазный провод соединяется с проводом, идущим от розеточной клеммы.
  4. Нулевой провод от осветительного прибора соединяется в коробке с «нулем» от распределительного щитка, а второй провод от лампы соединится с проводником, подсоединённым к свободному контакту выключателя.
  5. Если в блоке розетка имеет заземление («евростандарт»), то для него необходимо к защемляющему контакту в распределительной коробке проложить отдельный провод.

Подключение многоклавишного выключателя будет отличаться только количеством проводников, соединяющих контакты выключателя с осветительным прибором.

Установка блока наружного исполнения

Такой блок имеет свои достоинства и недостатки. Установить и заменить данную конструкцию проще, а также быстрее можно обнаружить неполадки в работе устройства по его внешнему виду – это положительные стороны. К недостаткам относится лишь то, что в интерьере открытая проводка и блоки наружной установки смотрятся не столь красиво. Поэтому чаще всего такие устройства применяют в гаражах, банях, сараях и других хозяйственных помещениях.

  1. Всегда любые работы, связанные с электричеством, начинайте с обесточивания помещения, где будете трудиться. Отключите напряжение и с помощью индикаторной отвёртки проверьте его отсутствие.
  2. Разберите корпус блока, сняв верхнюю (или переднюю) крышку.
  3. Заднюю крышку с сердцевиной необходимо закрепить на стене. Приложите её в месте будущей установки и наметьте простым карандашом места крепежа. Отложите блок пока в сторону, просверлите намеченные места, вбейте дюбеля. Теперь можно зафиксировать саморезами сердцевину блока.
  4. Затем выполняется электрическая часть (о том, как подключить блок к питающей сети речь пойдёт ниже), осталось только надеть верхнюю крышку и зафиксировать её при помощи винтов.

Важно! Если установка наружного блока производится на деревянной стене, между ними смонтируйте паронитовую прокладку. В случае нагрева контактов и дальнейшего воспламенения изоляции, паронит предотвратит самовозгорание деревянной стенки.

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

  1. Сначала в размеченных местах дрелью с насадкой типа «коронка» высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
  2. Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.
  3. Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
  4. По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

  • три различные по исполнению отвертки;
  • обычные плоскогубцы и бокорезы;
  • остро отточенный монтажный нож;
  • электрическая дрель с насадкой типа «коронка».

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой «выключатель и розетка». Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

  • фазная жила – белый, красный или коричневый цвет изоляции;
  • нулевой проводник – жила в изоляционном покрытии синей расцветки;
  • заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.

Как подключить розетку и выключатель от одного провода

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

Ниже представлены подробные пошаговые инструкции, при руководстве которыми монтаж розеток и выключателей своими руками будет под силу даже не слишком опытному электрику.

Как из аккумуляторного шуруповёрта сделать сетевой

Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий — включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

У блоков питания формата ATX есть дежурный источник питания на +5VSB

(Standby). Он работает всегда, пока блок питания подключен к сети 220V. Чтобы на выходных каналах появились напряжения +12V, -12V, +5V, -5V, +3,3V нужно на главном выходном разъёме замкнутьзелёный ичёрный провод.

Если вы хотите, чтобы выходные напряжения появлялись сразу после включения БП, то можно установить перемычку между зелёным (Power ON

) и чёрным проводом. При этом блок питания будет выходить из «спящего» режима сразу после подачи на него напряжения сети 220V.

Восстановление компьютерного блока питания.

Для начала пробуем включить блок питания. В большинстве случае бывшие в употреблении (б/у или «бэушные») блоки питания от ПК, как правило, рабочие, но имеют некоторые дефекты (отсутствие некоторых выходных напряжений, пониженное напряжение на одном из каналов +12, -12, +5, -5 вольт и т.п.). Даже если блок питания запустился — при этом начнёт крутить вентилятор — стоит вскрыть корпус блока питания, выгрести из него всю пыль, открутить печатную плату и осмотреть контакты на предмет непропая. Если нужно — исправить дефекты.

Перед проведением любых работ необходимо отключать блок питания от сети 220V. Также после этого не помешает принудительно разрядить высоковольтные электролитические конденсаторы входного выпрямителя (220-470 мкФ. * 250V). Сделать это можно подключив на несколько секунд резистор на 100-200 кОм параллельно контактам конденсатора. Естественно, держать пальцами резистор не стоит — иначе можно получить лёгкий удар током.

Эта операция необходима потому, что остаточный

электрический заряд конденсаторов опасен (в рабочем режиме на них 200V!).

При случайном касании выводов конденсаторов можно получить лёгкий электрический удар. Явление весьма неприятное.

Особое внимание стоит обратить на состояние электролитических конденсаторов выходных выпрямителей. Если они вздуты, имеют разрыв засечки, то их нужно заменить новыми

Более подробно об устройстве компьютерных блоков питания формата AT рассказано здесь.

Чтобы блок питания выглядел более солидно можно покрасить его аэрозольной краской-спреем (продаётся в любом магазине автозапчастей).

Главная » Секреты ремонта автомагнитол » Текущая страница

Т

акже Вам будет интересно узнать:

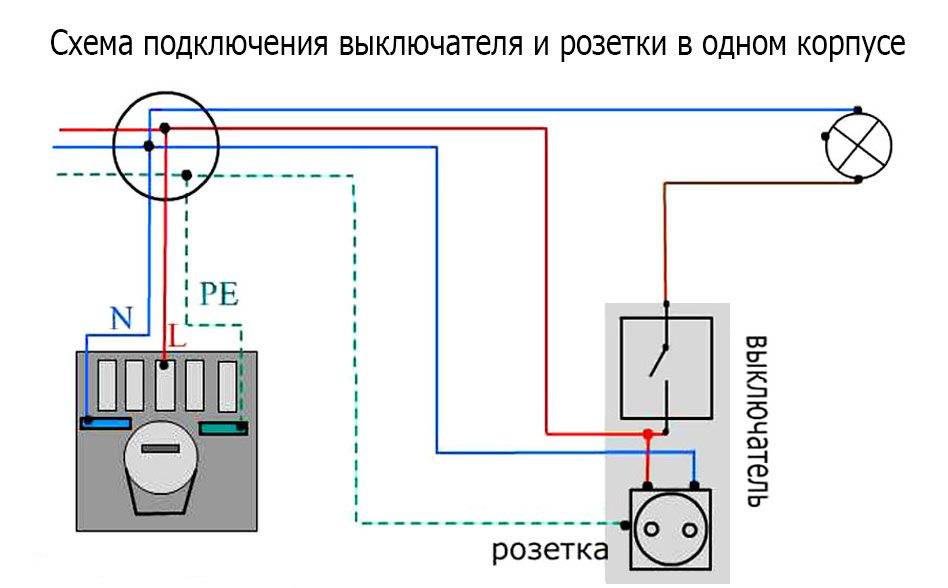

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

  1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
  2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
  3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
  4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
  5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
  6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
  7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Подготовка к работе

Перед тем, как повесить бра на стену, нужно подготовить необходимый инструмент и материалы, выбрать место установки, место подключения к проводке, также не стоит забывать про технику безопасности.

Необходимый инструмент

Для подключения настенного светильника понадобятся:

  • Плоскогубцы;
  • Отвертки;
  • Монтажный нож;
  • Индикаторная отвертка;
  • Изолента или термоусадочная трубка;
  • Уровень;
  • Карандаш;
  • Рулетка.

Для крепления источника света на бетонную стену:

  • Перфоратор с буром 6мм;
  • Дюбель гвозди 6х40;

Для крепления в гипсокартон:

  • Шуруповёрт или дрель;
  • Крепление типа «бабочка».

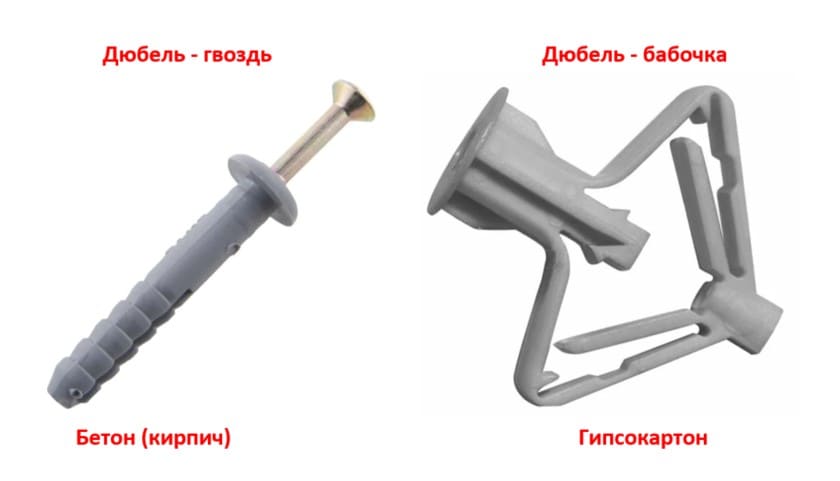

Элементы крепежа

Почему именно 6х40? Потому что это идеальный типоразмер для кирпичных или железобетонных стен. Его используют монтажники натяжных потолков, шкафов купе.

Техника безопасности

Все электромонтажные работы должны производиться с отключенным напряжением. Перед началом работ нужно отключить автоматический выключатель либо всей квартиры, либо группы, на участке которой производится монтаж. После этого нужно убедиться в отсутствии напряжения с помощью индикаторной отвертки, и только после этого начинать подключение бра

Важно понимать, что проверка отсутствия напряжения с помощью мультиметра может нет дать результата, если будет разорван ноль

При работе с перфоратором нужно надеть перчатки и защитные очки. Для того, чтобы избежать распространения пыли по комнате, можно попросить помощника подержать рядом с местом сверления шланг работающего пылесоса, это сэкономит много времени на уборку.

При снятии изоляции кабеля монтажным ножом, нужно следить, чтобы на линии реза не находились пальцы. Нож может сорваться, порезать кожу и тогда монтаж придется отложить. Также в процессе не нужно слишком глубоко углублять нож, чтобы не повредить изоляцию жил.

При снятии изоляции с жил важно их не повредить. Лучше использовать специальный инструмент

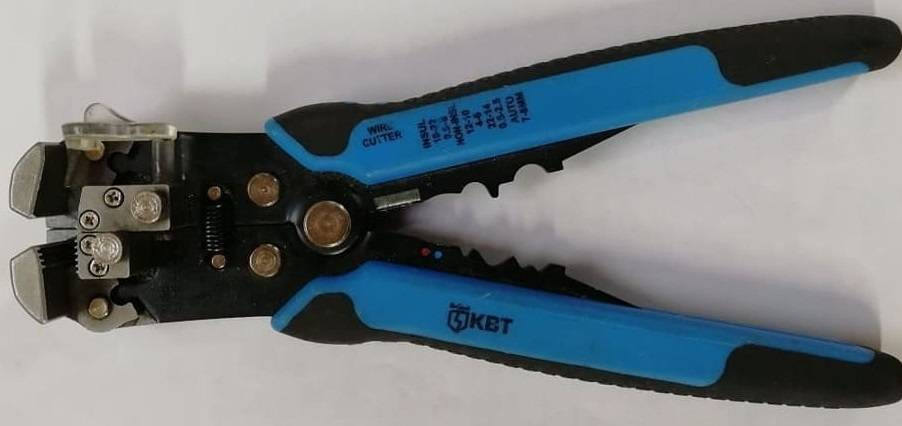

Например, клещи для снятия изоляции (КСИ), в простонародье – ксюхи. Если используется многожильный кабель, то зачищенные концы лучше пропаять или же запрессовать специальный наконечник.

Клещи снятия изоляции и наконечник

Как выбрать место для бра

Если в квартире или доме используется скрытая проводка, то место установки должно планироваться заранее, также заложена электропроводка. В таком случае монтаж бра на стену следует осуществлять в месте выхода проводов. Это будет также красиво, с точки зрения дизайна.

Если электропроводка открытого типа, то довести провода до места установки можно от ближайшей распределительной коробки.

Обычно настенные бра устанавливают у кровати, в ванной, в детской комнате. Если кровать двуспальная, то устанавливаются два светильника, с каждой стороны. В ванной комнате бра часто устанавливают в качестве основного освещения, с двух сторон от зеркала.

Высота установки бра на стену обычно находится в диапазоне 1 – 1,5 м. Если светильник ставится у изголовья кровати, то оптимальной высотой будет рост сидячего человека плюс 30 см. Если место установки — это ванная комната, то светильники вешаются у верхнего края зеркала. Если бра используется, как подсветка в прихожей, то лучше повесить его на уровень 2 метра, чтобы исключить случайное повреждение.

Настенные светильники в прихожей

Ищем фазу и ноль

При подключении бра любого типа, с выключателем или диммером, важно, чтобы размыкался именно фазный провод. Это позволит безопасно менять лампу

Поэтому надо определить фазу и ноль в месте подключения в домашней сети. Если монтаж электропроводки выполнен цветным проводом, то красный или белый провод как правило фазный. Желто-зелёная жила – это заземляющий проводник. А нулевой обычно синий или черный. В любом случает, полагаться на цветовую маркировку не стоит, лучше убедиться в том, какой провод фазный с помощью индикаторной отвертки.

Не следует забывать о технике безопасности. Поэтому сначала отключается напряжение. Зачищаются концы проводов и разводятся в разные стороны, чтобы исключить короткое замыкание. Затем подается напряжение и индикаторной отверткой проверяются провода. Фазный провод надо отметить маркером. Перед тем, как подключать провода, напряжение отключается.

Цветовая маркировка провода

В старых домах используется двухпроводная система электропроводки, заземляющий проводник отсутствует.

Способы подключения тройного выключателя с розеткой

В нашей статье мы не будем рассказывать, как проложить провод и установить коробку с выключателями и розеткой. Эту информацию, в зависимости от типа вашей электрической сети, вы найдете на других страницах этого сайта. Поэтому сосредоточимся именно на электрическом подключении уже установленных коммутационных аппаратов и приборов.

Подключение от распределительной коробки

Установка тройного выключателя с розеткой может осуществляться несколькими способами. Разница состоит лишь в подключении нулевого и защитного провода для питания сети освещения.

Наиболее распространенным вариантом является подключение этих проводов от распределительной коробки. И именно этот вариант мы рассмотрим первым.

Схема подключения розетки с двухклавишным выключателем

Итак:

  • Прежде, чем приступать непосредственно к подключению, нам следует снять напряжения с распределительной коробки, в которой предстоит работать. Если у вас в квартире несколько групп освещения и провода некоторых из этих групп пролегают через данную коробку, то с них так же следует снять напряжение.
  • Теперь вскрываем распределительную коробку, в которой предстоит подключение, и определяем фазный, нулевой и защитный провод. Если сеть освещения у вас выполнена в соответствии с п. 1.1.29 ПУЭ (Правила устройства электроустановок), то голубой провод — это нулевая жила, желто-зеленый — это защитный провод и третий провод —       фазный. Если же монтаж осуществлялся «как-нибудь», то при помощи индикатора и прибора, способного определять наличие электрической цепи, определяем необходимые нам провода. Видео данной процедуры вы найдете на нашем ресурсе.
  • Теперь приступаем к установке розетки с выключателем. Для этого подключаем фазный, нулевой и защитный провода к соответствующим клеммам в распределительно коробке и в розетке.
  • Теперь можно приступить к подключению выключателя. Для этого к клемме розетки с фазным проводом подключаем еще один провод, который подходит к вводу выключателя. При этом у трехклавишных выключателей один ввод, обычно он расположен отдельно от трех клемм, используемых в качестве выводов.
  • Теперь от каждого из выводов выключателя прокладываем и подключаем провод к соответствующим осветительным приборам. Если это люстра с тремя режимами работы, то можно использовать трехжильный провод.
  • Теперь возвращаемся в распределительную коробку. Здесь мы своими руками подключаем нулевой и защитный провод. Если используется три разных осветительных прибора, то прокладываем к каждому из них свой нулевой и защитный провод. Если же у нас люстра с тремя режимами работы, то прокладываем к ней один нулевой и один защитный провод.

Подключение от розетки

Иногда установка тройных выключателей с розеткой выполняется в помещениях, где других электроприборов не предусмотрено и которые несколько удалены от основной электрической сети.

В этом случае их целесообразно использовать как распределительную коробку. В таком случае наше подключение имеет небольшие отличия, которые мы и рассмотрим ниже.

На фото представлена схема подключения с использованием розетки в качестве распредкоробки

Итак:

  • Прежде всего, как и в первом варианте, снимаем напряжение с распределительной коробки, где нам предстоит выполнять подключение. Подключаем в ней фазный, нулевой и защитный провод и прокладываем их к соответствующим клеммам на розетке.
  • В дальнейшем наша розетка исполняет роль распределительной коробки, от которой мы берем фазный, нулевой и защитный провод для подключения освещения. Прежде всего, подключаем фазные провода, как и в первом варианте.
  • А вот подключение нулевых и защитных проводов выполняем не от распределительной коробки, а непосредственно с соответствующих выводов розетки. То есть для каждого прибора освещения из нашей импровизированной распределительной коробки будет выходить трехжильный провод. Где фазный провод подключен к выводу выключателя, а нулевой и защитный к клеммам розетки.

Схема подключения выключателя от розетки

После того, как подключен последний провод, можно подать напряжение и проверить работоспособность нашей схемы. Если вы все сделали в соответствии с нашими советами, то все будет работать без замечаний. При этом цена такого монтажа может быть несколько ниже, благодаря использованию меньшего количества провода.

Основные выводы

Соединить розетку с выключателем можно для различных целей и разными способами:

  1. Независимо в одном корпусе для удобного использования, когда в одном месте источник питания электроприборов и выключающий механизм для люстры.
  2. В коммутируемом модуле для подключения переноски с лампочкой, обогревателем или инструментом.
  3. Выключатель питается от контактов розетки, когда светильник расположен рядом, а вести для него проводку отдельно невыгодно.
  4. Розетка подключается от выключателя временно вместо одно-, или постоянно от двухклавишного механизма с обязательной переброской контактов в распредкоробке.

Главное при этом не только правильно соединить все контакты, но обеспечить безопасную их эксплуатацию в дальнейшем. Поэтому при выборе схемы и проводников для подключения розетки, выключателя и лампочек нужно грамотно подбирать провод по площади сечения. Также нельзя забывать о личной безопасности мастера и всегда проверять перед работой наличие напряжение в сети с помощью измерительного инструмента.

Электрическая проводка любого помещения, будь то огромный загородный дом или небольшая хозяйственная постройка (подвал, гараж, дачный домик), включает в себя основные три элемента – выключатель, розетку и лампочку. Пока они остаются актуальными всегда и везде. При ремонтах, стройках или перепланировках вы обязательно с ними столкнётесь. Поэтому не лишними будут элементарные знания электротехники – что собою представляет схема подключения выключателя и розетки, как она работает и какие для её монтажа потребуются материалы и инструменты?

Ниже представлены подробные пошаговые инструкции, при руководстве которыми монтаж розеток и выключателей своими руками будет под силу даже не слишком опытному электрику.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
