Как и чем снимать изоляцию с проводов различного типа – Зачистка провода

Наиболее распространенные способы снятия изоляции

Во время зачистки токоведущих жил большую роль играет наличие определенных навыков, которые приобретаются только на практике. Особенно это актуально при обращении с тонкими проводниками, где каждое неправильное движение может привести к преломлению.

Практический опыт позволяет выбирать необходимое усилие для нажима на инструмент, угол его приложения и направление движения, чтобы оказать воздействие только на оболочку провода, а не на его жилу.

Среди популярных способов снятия изоляции следует отметить следующие:

  • использование ножа;
  • применение бокорезов:
  • воздействие высокой температурой;
  • с помощью стриппера.

Каждый из перечисленных методов может быть применим в разных обстоятельствах, и заслуживает подробного описания.

Удаление оплетки ножом

Пример расположения ножа относительно провода при снятии верхней оболочки

Нож следует подносить к проводнику под максимально острым углом, практически скользя по изоляции и действовать только в направлении «от себя», что сделает процесс безопасным как для изделия, так и для пользователя.

Нож с пяткой – помощник электрика при снятии изоляции с кабеля

Использование бокорезов для зачистки провода

Такой инструмент может применяться только опытными электриками, потому что любое превышение усилия приведет либо к откусыванию проволоки, либо к ее повреждению. Существует два варианта использования бокорезов:

  1. При работе с проводником большого сечения, изоляция «надкусывается» с разных сторон, после чего просто снимается с жилы
  2. Оболочка зажимается и прорезается режущими кромками инструмента, после чего стягивается осевым движением в сторону.

Второй вариант требует особенного внимания и аккуратности.

Некоторые бренды изготавливают продукцию с предусмотренными насечками для безопасного снятия изоляции с жил определенного сечения, что облегчает ее бытовое использование.

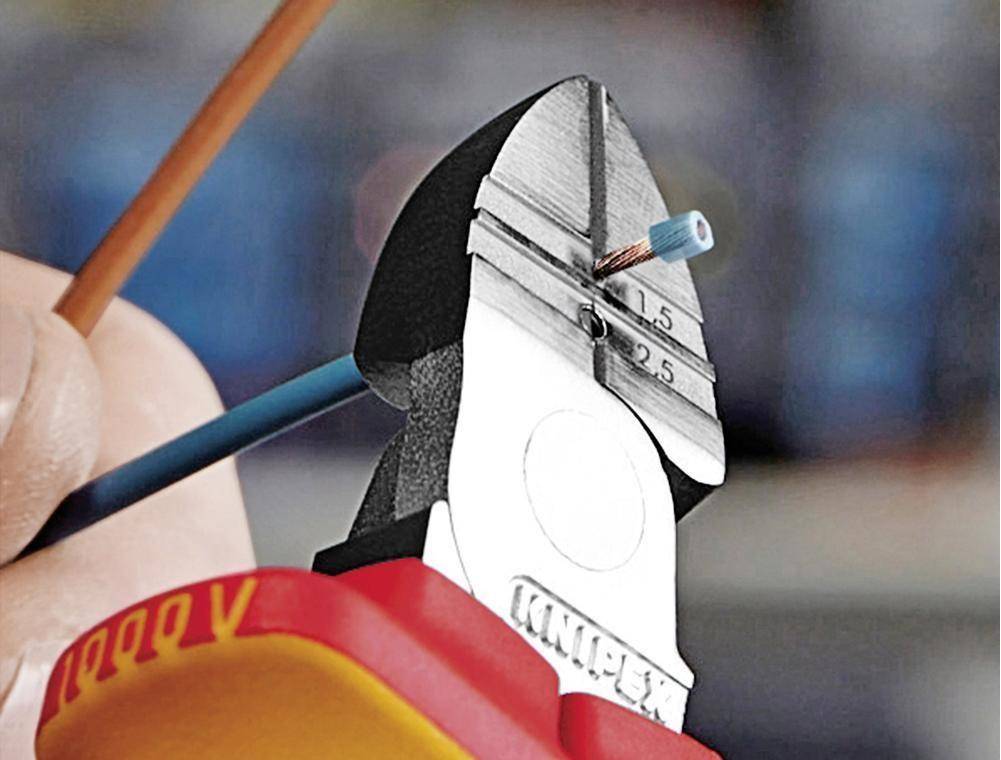

Бокорезы с насечками для зачистки проводов сечением 1,5 и 2,5 мм²

Снятие изоляции с помощью воздействия высокой температуры

Этот способ подходит для кабельно-проводниковой продукции, имеющей изоляционное покрытие токоведущих жил из поливинилхлорида. Высокая температура может создаваться паяльником или зажигалкой. Под ее воздействием ПВХ утрачивает свою плотность и легко стягивается пальцами. К сожалению, такой способ подходит только для проводов с малым сечением.

Еще одним недостатком такого способа является тот факт, что он применим лишь при наличии возможности обеспечить доступ свежего воздуха для проветривания, потому что выделяемые продукты горения могут быть неприятными и даже вредными.

Снятие проводниковой изоляции с помощью открытого огня от зажигалки

Применение специального инструмента — стриппера

Различают следующие виды стрипперов:

  • простой ручной – его принцип действия схож с работой бокорезов, имеющих насечки под определенное сечение проводников;
  • полуавтоматический – имеет регулировку длины оголяемых концов и снимает изоляцию с жил при смыкании ручек;
  • автоматический – осуществляет сразу несколько операций: обрезку, снятие изоляции, скручивание и опрессовывание жил.

Применение стриппера исключает повреждение токоведущих проводников и нарушение изоляции в непредусмотренных местах, что делает его применение самым универсальным из рассматриваемых способов зачистки.

Стриппер снимает оболочку одним движением без какого-либо вреда для жилы

Популярные методы зачистки изоляции

При сдаче кабеля ценность представляет металлическая сердцевина проводников. Прежде чем отправиться на пункт приема нужно зачистить кабель от изоляционной обмотки. Существует несколько способов сделать это своими руками:

  • ручная зачистка ножом, молотком – трудоемкий и долгий процесс, подходит, если партия лома небольшая;
  • обжиг и оплавление – процесс быстрый, но вредный для экологии, не рекомендуется для тонкожильного лома, металл выгорает вместе с обмоткой;
  • использование спецоборудования – самый быстрый и безопасный метод, в ходе работы используют инструмент.

Зачистка ножом, молотком

Для зачищения проводов подходит строительный, канцелярский нож или съемники с крючками, регулировочными винтами, прочее. При работе аккуратно разрезают обмотку вдоль жилы, затем ее отводят в сторону и обрезают.

При работе молотком им с усилием бьют по кабелю до тех пор, пока изоляция не отделится от металла.

Обжиг и оплавление

Обжигать сырье можно на костре, но способ оправдывает себя для большого объема сырья. Выполняют работу на открытом воздухе, соблюдая технику безопасности.

Оплавление кабеля паяльником – один из способов снять изоляцию с тонких, толстых жил, шлейфов. Перед работой провод укладывают на ровную горизонтальную поверхность. Затем разогревают паяльник и прикладывают вертикально к обмотке. По мере оплавления изоляции кабель поворачивают вокруг оси. После обжига пластик легко снимается плоскогубцами, пинцетом, пассатижами.

Важно! Работают в хорошо проветриваемом помещении. При оплавлении изоляции выделяются токсины, и стоит сильный запах пластика

Использование бокореза и стиппера

Как быстро очистить кабель для сдачи лома и механизировать процесс? Помогут специнструменты:

  • бокорез;
  • стриппер.

Бокорезом называют кусачки или щипчики для перекусывания проводки. Орудуя им, свободный конец провода зажимают между лезвиями, затем аккуратно поворачивают и тянут. Изоляция легко снимается.

Обратить внимание! Режущие кромки направляют в сторону движения инструмента, чтобы лезвия врезались в обмотку без особых усилий. Если неправильно обращаться с бокорезом, кабель будет обламываться вместе с изоляцией

Автоматизировать процесс очистки кабеля поможет стриппер. Существуют разные подвиды инструмента. Различаются модели количеством дополнительных функций.

Стиппер и работа с ним

Принцип работы всех стрипперов одинаковый:

  • конец кабеля вставляют в отверстие инструмента;
  • рукой зажимают ручки стриппера, чтобы перекусить обмотки;
  • затем проводник вытягивают наружу, освобождая от изоляции.

Важно! Инструмент хорош тем, что прост и понятен в работе, стоит недорого. Он редко повреждает кабель, сокращает время удаления обмотки, подходит для работы с одножильными многожильными проводниками

Спецоборудование

Если лома много, упростить подготовку сырья поможет спецоборудование для снятия изоляции. Его можно арендовать непосредственно в централизованном пункте приема.

Обжигание изоляции

Убрать изоляцию с силовых кабелей и проводов можно также с помощью паяльника. Жало инструмента разогревают до нужной температуры (не более 150 °С) и снимают оболочку, прокручивая проводник пальцами

В таком случае важно рассчитать свои усилия, чтобы прислонять паяльник к изоляционному слою. При правильных действиях оболочка легко отделяется от жилы по кусочкам

По схожему принципу работает и такой специальный инструмент, как обжигалка. Внешне она очень похожа на паяльник, но вместо жала обжигалка оснащена нихромовым проводом в форме буквы «П». В поперечном сечении этот наконечник нагревает кабель, за счёт чего и происходит отделение изоляции. К сожалению, на рынке современных профессиональных инструментов обжигалка встречается очень редко, поскольку её сняли с производства. Но она всё ещё встречается у профессионалов и любителей электромонтажных работ, которые иногда могут продать устройство за 500 рублей.

Вне зависимости от того, какой из этих двух устройств вы решили использовать, нужно быть готовым к неприятному запаху, который быстро заполонит всё помещение

Кроме того, важно отметить, что паяльник и обжигалка используются только для снятия полимерной изоляции. Если же оболочка будет из резины, под воздействием тепла она просто прилипнет к жиле ещё сильнее

Зато метод оплавления изоляции особенно удобен при работе со старой проводкой, поскольку постаревшая пластмасса становится очень жёсткой и не поддаётся ножом или кусачками.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Видео по теме

На рисунке показана типовая задача. Кабель ВВГ 2×1,5мм2, состоящий из двух одножильных проводников, покрытых изоляцией, и размещенных в черной защитной оболочке. Как снять оболочку и изоляцию с кабеля так, чтобы это было быстро, безопасно качественно и надежно? Причем под качеством я понимаю здесь стабильность получаемого результата.

Конечно, когда есть возможность снять изоляцию с кабеля на столе, а не в тесном подрозетнике, и сделать надо пару соединений все можно сделать медленно, размерено, проверяя каждый шаг. А если надо за пару дней сделать квартиру перед штукатуркой?

Я перепробовал три варианта снятия изоляции с кабеля и остановился, как водится, на третьем:

– зачистка канцелярским ножом;

– зачистка специальным ножом монтажника;

– зачистка специальным приспособлением.

Зачистка канцелярским ножом — самый простой и доступный способ зачистки проводов и кабелей. Но и самый некачественный. Зачистка оболочки кабеля обычно делается в два этапа. Сначала по кругу надрезается оболочка. Потом оболочка надрезается по длине. И потом уже она снимается, оголяя отдельные провода в изоляции.

Так вот, если делать надрез по кругу кабеля канцелярским ножом, и не рассчитать силу, то легко надрезается изоляция проводов, что снижает безопасность такого кабеля в эксплуатации.

И если это не страшно, когда кабель еще не смонтирован (можно отрезать кусок и попробовать еще раз), то для кабеля, например, замурованного в стену, права на ошибку нет. Когда я делал проводку родителям, мне пришлось в подрозетниках оставить несколько надрезанных таким образом проводов.

Другая проблема — это надрез по длине кабеля. Во-первых, легко вдоль порезать изоляцию провода, что даже хуже, чем ее надрез. Во-вторых, легко поранить палец соскользнувшим лезвием.

Второй способ — специальным монтажным ножом. Их много моделей, я выбрал тот, который крючком. Данный нож незначительно удобнее канцелярского

Но за счет более толстого лезвия, им можно действовать не с осторожностью хирурга, а более расковано

Хотя надрезать изоляцию и им довольно сложно. Но чем удобен нож крючком — так это резом вдоль кабеля. Крючок надежно впивается в оболочку кабеля, и практически не может выскочить оттуда. Поэтому рез вдоль кабеля получается быстрым, безопасным и аккуратным.

Но все равно. Такой инструмент не позволяет обеспечить качественную зачистку оболочки. Под качеством, в данном контексте я понимаю повторяемость (одинаковость) результатов для каждой снятой оболочки. Недавно я наткнулся на вот такой инструмент.

Цена его сильно различается — от 600 руб. до 3500 руб. Но с точки зрения качества работы разницы почти нет. Принцип его работы следующий. Большим пальцем руки оттягивается скоба, под которую просовывается провод. Из ручки выглядывает небольшой нож, вращающийся вокруг своей оси.

Когда кабель попадает туда, скоба прижимает его к ножу. Дальше необходимо несколько раз обернуть инструмент вокруг кабеля. Этим достигается его надрез.

Затем, не снимая инструмент с кабеля, его надо просто сильно потянуть в сторону окончания. При этом нож сам провернется, и начнет резать вдоль оболочки. Осталось только снять оболочку, и продолжить монтажные работы.

1 Зачистка ножом

Это самый простой и доступный способ очистки провода от изоляции в домашних условиях. Но при этом он один из самых сложных, так как требует соответствующих навыков. Мы рассмотрим снятие изоляции с помощью трех ножей:

  • Канцелярский нож.
  • Нож с пяткой.
  • Специализированный нож для снятия изоляции.

Канцелярский нож

Канцелярский нож — это самый дешевый, но и самый опасный способ повредить жилу провода, особенно маленького сечения. Но если у вас нет никакого более подходящего инструмента, можно воспользоваться именно канцелярским ножом. Такой нож хорошо подходит для разделки плоских или круглых кабелей с «не залитой» изоляцией, то есть когда между внешней изоляцией и жилами есть пространство.

Чтобы снять изоляцию необходимо сначала аккуратно ее прорезать у торца, чтобы нож вошел между жилами (1). Затем за два фрагмента изоляции (2) аккуратно тянем до того места, где нам ее нужно будет обрезать. Оттягиваем изоляцию назад и обрезаем ее.

Изоляцию каждой жилы можно снять, проведя ножом по касательной от места, до которого нужно зачистить в сторону конца провода. .

Все манипуляции выполняем от себя: не стоит направлять лезвие в сторону пальцев. Для разделки лучше брать канцелярский нож с широким лезвием, так как он более жесткий.

Нож с пяткой

Эти ножи специально предназначены для разделки кабелей с плоской и круглой «не залитой» изоляцией. В сравнении с обычными канцелярскими ножами, таким устройством гораздо быстрее снимается изоляция и риск повредить жилу значительно меньше (хотя и не исключается полностью). Правда нож с пяткой удовольствие не из дешевых (стоит от 1500 до 5000 рублей), поэтому покупать его стоит, если регулярно работаете с укладкой плоского кабеля.

Для снятия изоляции заводим под нее пяточку (1), которая во время ведения будет упираться в жилу, и ведем нож до нужной нам точки. Затем круговым движением обрезаем изоляцию (2), освобождая тем самым жилу.

Как и в случае с канцелярским ножом, резать нужно от себя, так как он очень острый и есть вероятность, что в процессе ведения по кабелю он сорвется и травмирует электрика.

Специализированный нож для снятия изоляции

В данном ноже лезвие выдвижное и при этом может менять направление: для поперечного и продольного реза. Подходит для разделки кабелей диаметром 8 — 28 мм, причем с «залитой» изоляцией.

Для разделки провода необходимо выдвинуть лезвие по толщине изоляции, поместить провод, опустить скобу и потянуть провод от ножа. А чтобы обрезать лишнюю изоляцию, выставляем нож в поперечном положении, зажимаем провод у основания разрезанной изоляции, и круговым движением отрезаем ее.

Чистить домашнюю проводку небольшого сечения от изоляции таким ножом одно удовольствие, а вот для толстых кабелей не подойдет. В среднем такой нож стоит 1000 – 1500 рублей. Однако лезвие у него затупляется гораздо быстрее, чем у ножа с пяткой, но для бытовых нужд его хватит надолго. Из довольно прочных и долговечных моделей можем посоветовать Felo 58401811.

Как очистить провода для сдачи на цветмет

Сдача цветных металлов – это очень прибыльное дело, особенно при больших объемах сдаваемого металлолома. Объясняется это тем, что природные запасы металлов постоянно сокращаются, а разработка новых месторождений – это очень сложный и затратный процесс. В связи с этим развит рынок вторсырья, т.е. промышленные предприятия используют переработанный лом для изготовления своей продукции.

Одним из самых распространенных источников цветмета являются провода и силовые кабели. В них содержатся медь, алюминий и другие металлы, которые высоко ценятся в пунктах приема. Но сдавать необходимо очищенный лом, поэтому нужно знать, как правильно зачищать провода, а также какие подручные инструменты лучше всего использовать.

Ниже представлены основные способы, которые на практике оказываются наиболее эффективными в снятии оплетки с кабельной продукции.

Коаксиальный кабель

Коаксильный кабель

Зачистить изоляцию на коаксиальном кабеле можно и своими руками. Хотя оборудование для этой цели недорогое и доступное, мы расскажем вам о том, как сделать работу кусачками и ножом. Как правило, такой кабель используется для подключения спутникового ТВ и для стандартных коннекторов F.

Виды коаксильного кабеля

Пошаговая инструкция как зачистить провод коаксиальный:

Кабель следует взять по направлению от вашего тела.
Возьмите канцелярский нож и плотно нажмите на кабель под прямым углом от конца кабеля на расстоянии 2,5 см. Нельзя нажимать концом лезвия иначе он отломается и может отскочить в глаза.
На этом этапе необходимо прорезать наружную оболочку, оплетку, слой фольги и диэлектрическую пену. В большинстве случаев она имеет белый цвет. Именно такими слоями и окружена жила. В процессе погружения лезвия в кабель вы почувствуете некоторое сопротивление. Как только, лезвие зашло до половины провода давить на него необходимо меньше

Крайне важно не повредить центральную жилу!
Дальше следует пройтись по кругу кабеля. При этом будьте осторожны, чтобы не оставить зарубок на жиле.
Теперь за отрезанный край изоляции потяните и крутите

Такими действиями вы сможете снять отрезанный конец изоляции.
Если из-под оболочки кабеля торчат проводки, то срежьте их кусачками чтобы они не выходили за край оболочки. Важно исследовать провод на предмет засечек. Если таковые есть, значит, вышеописанную процедуру придется повторить.
Диэлектрическая пена может частично остаться на основной жиле. Удалить ее можно просто ногтем.
Чтобы соединить кабель с коннектором F, предварительно удалите небольшую часть верхней оболочки.
Для этого от предыдущего места отреза отмерьте восемь миллиметров. Сделайте надрез на верхней оболочке. Как и в предыдущем случае, надрез делается перпендикулярно по отношению к проводу. Будьте осторожны, чтобы не зацепить оплетку. В некоторых модификациях коннектора F в удалении оплетки нет потребности, а в других, наоборот, ее следует удалять.
Если вы не уверены нужна ли в вашем случае оплетка, то оставьте ее временно. Данная оплетка находится вокруг диэлектрической пены. Ее проводки имеют толщину меньше человеческого волоса, поэтому всю работу следует выполнять аккуратно. Как раз таки теперь надрез нужно сделать кончиком лезвия по всему проводу.
Снимаете восемь миллиметров оболочки кабеля, так чтобы на жиле осталась диэлектрическая пена, завернутая в обмотку.
Оплетка заворачивается поверх внешней оболочки. Так, диэлектрик оголяется
На этом этапе обратите внимание на требование F-коннектора: какой именно конец провода должен быть в вашем случае.
Между оплеткой и центральной жилой должны отсутствовать все возможные проводки. На фоне белого диэлектрика это будет хорошо заметно.
На конец кабеля помещается F-коннектор.
Диэлектрик должен находится на дне коннектора после его посадки на него
Недопустимо, чтобы он выглядывал или не доставал до дна коннектора.

F-коннектор

Теперь F-коннектор готов к эксплуатации.

Рекомендации по выбору инструмента

Knipex KN 1262180

Выбирая механизмы для зачистки кабеля, обращают внимание на следующие характеристики:

  • Максимальный и минимальный диаметр.
  • Наличие сменных ножей.
  • Регулировка диаметра и глубины реза.
  • Дополнительные операции.
  • Производитель.

Если инструмент применяют для личных нужд эпизодически, останавливаются на простых устройствах с учетом параметров используемого кабеля. При выполнении электротехнических работ при самостоятельном ремонте выбирают приспособления широкого спектра действия, которые отрезают провод, обжимают концы проводника, снимают изоляцию.

Производители

Knipex KN-166005SB

Надежной в России считается продукция немецкой фирмы Knipex. Автоматический стриппер Knipex KN 1262180 используется для одно- и многожильных проводов площадью сечения 0,2-6,0 мм2. Инструмент настраивается на диаметр автоматически, аккуратно снимает изоляцию. Длинная головка обеспечит доступ в укромный уголок.

Для оголения коаксиальных кабелей используют Knipex KN-166005SB. Инструмент за один проход снимает наружную оболочку, экранную защиту и изоляцию. Снабжен тремя встроенными ножами, каждый настраивается на глубину с помощью шестигранного ключа. Изоляция срезается при прокручивании стриппера на 360 градусов.

Jokari JK 30140

Немецкая компания Jokari выпускает стриппер Jokari JK 30140, предназначенный для кабелей с ПВХ покрытием. Это автоматическое устройство используется в местах разветвления проводника.

Автоматический стриппер Stanley FMHTO-96230 не требует длительной настройки. Задают длину участка, на диаметр настраивается сам. Используется для круглого и плоского многожильного кабеля, все жилы очищает одновременно. Подходит для кабелей диаметром 0,2-2,6 мм. Его вес 350 г.

В домашних условиях при редкой эксплуатации используют универсальный очиститель проводов Greenlee PA1117. Стриппер снабжен 6 отверстиями диаметрами от 0,64 до 2,6 мм, дополнительным устройством для отрезания плоского кабеля. Вес 185 г. Не используется для бронированных и стальных кабелей.

Стриппер Jonard JIC-4366 снабжен двумя лезвиями, одним снимают наружную оболочку кабеля, другим изоляцию из ПВХ материала. Лезвия сменные. Приспособлением удобно работать с жесткой изоляцией.
