Виды и схема прибора для проверки светодиодов

Как определить работоспособность диодного моста

Автомобилю нужна электроэнергия — для систем кондиционирования (наряду с энергией двигателя), дворников, освещения наружного и внутреннего. Нагружать постоянно аккумулятор, что делается во время стоянки, не экономично. Задача решается подключением синхронного генератора переменного тока к валу двигателя. Ранее пользовались коллекторной схемой. Но щётки не переносят тряски, возникала необходимость частого обслуживания.

Ныне устанавливают трёхфазные генераторы. Т.к. обороты постоянно скачут, постоянство выходных характеристик поддерживают изменением тока подпитки ротора. В результате напряжённость переменного магнитного поля статора отслеживает каждое изменение работы мотора. Расплата – нестабильность выходного напряжения. Его выпрямляют и фильтруют, используя схему диодного моста Ларионова.

Глубокие технические подробности избыточны, ограничимся лёгкими знаниями:

  1. При любом способе соединения обмоток генератора, выходных точек три. Каждая посредством диода замыкается на массу в отрицательный полупериод, а на потребителей сети авто – в положительный.
  2. Итого, диодов получается шесть.
  3. Мост представляет собой две изолированных друг от друга серповидных плоскости, выполненные из прочного сплава. На каждой лежат три диода, электрические соединения проводятся согласно схеме (см. рисунок).

Из схемы видно:

  1. Три диода прозваниваются попарно с нулевым сопротивлением между катодом (отрицательная полярность) и анодом (положительная полярность). Сюда выходят клеммы генератора.
  2. Две тройки диодов (лежащие в одной серповидной плоскости) звонятся между собой катодами или анодами. В зависимости от того, какой электрод выдаёт короткое замыкание, определяют ветвь — нагрузочная или уходящая на массу.

Создав правильную схему раскладки электрических соединений, начинают проверку каждого диода по отдельности. Ветвь, идущую на массу, тестируют со стороны генератора, другую – со стороны нагрузки. Направление известно из схемы Ларионова. Проверяем диодный мост мультиметром, касаясь красным щупом основания чёрной стрелки (см. рисунок) каждого элемента, черным – острия того же элемента. Одновременно проверяют изоляцию контактов с серповидным плоскостями, в т.ч. соседней. По полученным данным оценивают необходимость продолжения поиска неисправности.

Вывод: диод, не выпаивая, проверяют мультиметром на грубой конструкции вроде моста генератора автомобиля. Прозвон электронной платы сложнее. Любую проверку проводят щупами специальной формы. Для грубых конструкций берут захваты-крокодилы, материнскую плату проверяют тонкими игловидными пробниками. В последнем случае появляется шанс прозвонить диод мультиметром на плате под напряжением с риском спалить тестер.

Надеемся, что теперь читатель понял, как проверить диод мультиметром.

Светодиоды как альтернатива лампам накаливания и «экономкам» прочно занимают место в светильниках разных мастей и качества. Их применяют в и для . Для подсветки и в переносных фонариках. Срок службы светодиода превосходит любые другие источники света в несколько раз, но и они перегорают. Рассмотрим, как продиагностировать обычный светодиод с помощью мультиметра.

Проверка исправности и технических характеристик светодиодов

Как и для обычного диода, наиболее простым методом оценки работоспособности является проверка светодиодов тестером или мультиметром. Для этого достаточно подключить его анодом к плюсу измерительного прибора, а катодом — к минусу. Чтобы правильно различать анод и катод необходимо помнить, что обычно вывод анода у светодиода длиннее вывода катода. Но такой «прозвон» возможен только для таких светодиодов, у которых малое рабочее напряжение. Для мощных, с повышенным рабочим напряжением — такой метод неприемлем.

Для оценки исправности светодиодов можно использовать имеющийся в мультиметре разъем для проверки транзисторов.

Перед тем, как проверить трансформатор мультиметром, надо определить выводы всех его обмоток. Далее можно протестировать её на обрывы и замыкание на корпус или другую обмотку.

С помощью мультиметра можно проверить ёмкость и сопротивление конденсаторов. Как это сделать, можно узнать тут.

При этом вывод анода светодиода надо вставить в отверстие, предназначенное для эмиттера проверяемого транзистора (обозначение Е), а вывод катода — в отверстие, в которое должен вставляться коллектор проверяемого транзистора (обозначение C для PNP). При включении мультиметра исправный светодиод будет гореть.

Часто требуется более точное обследование светодиода. Особенно, это касается мощных светодиодов, характеристики которых предназначены для работы с токами в сотни миллиампер и более. Эти светодиоды могут подсвечиваться при «прозвонке», но при включении их в рабочий режим на полный ток, они горят очень слабо. Такая неисправность может быть связана с дефектом кристалла. И этот дефект может быть выявлен только при более тщательном тестировании прибора.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Основные причины неисправности диода

Причин поломки может быть несколько. Тестирование делают по специальной методике. Основные причины сбоев:

  1. Тепловой пробой в результате перегрева и деструкция (разрушение) кристалла. Сопровождается горением лакового покрытия и пластмассового корпуса. На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.
  2. Электрический пробой p-n перехода. Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода лежит в диапазоне от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт больше прямого. Поэтому скачки напряжения могут вызвать его нестабильность на выходе. Если они превышают обратное напряжение диода, возможен пробой.
  3. Механический обрыв. К полупроводниковому кристаллу от контактов корпуса ток подводят серебряные или золотые проволочки. От вибрации или ударов может произойти их обрыв.
  4. Деградация. Постепенное снижение характеристик светодиода, прежде всего яркости и оттенка свечения. Падение яркости нормируется 30, 50 и 70% от первоначальной. На 5-10% яркость падает в течение первой 1000 часов работы у большинства устройств. Падение яркости на 50 – 70% требует замены лампы, модуля, линейки или ленты. Иногда оно происходит за 15 – 20 тысяч часов.

На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.

Рекомендуем: Проверка светодиодной лампы мультиметром

Деградация идет в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или монтируемых на его поверхности. Под действием света линзы мутнеют, снижаются светопропускание и световой поток.

«Прозвонка светодиода мультиметром, прозвонка диода» – сленговый термин, попавший в светотехнику из электротехники слабых токов. Когда нужно было, например, проверить исправность проводников в кабеле, брали аккумулятор, батарейку или переносной блок питания и обычный электромеханический звонок. К первому контакту разъема кабеля подключали «крокодилом» аккумулятор и звонок. На обратном конце кабеля к первому проводу последовательно подключали остальные провода. Звеневший звонок показывал исправность проводов.

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Проверить исправность светодиода мультиметром можно прямо на плате или выпаяв его. Прибор используют для проверки цепей постоянного и переменного тока. Им измеряют напряжение, сопротивление резисторов в режиме омметр, исправность и работоспособность конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и другое.

Проверка диода мультиметром.

Красный щуп и провод мультиметра – это цепь положительного полюса или «+» источника питания и анода диода. Черные провод и щуп – цепь, связанная с катодом и отрицательным полюсом источника. Мультиметр включен на режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А. На табло мультиметра высветилось 15,7 мА, что означает что диод открыт и его рабочий ток составляет указанную величину. Светодиод обычной яркости при такой силе тока должен светиться и немного греться.

В схеме обозначения диода поперечная черточка – это катод, треугольник – анод. Прямоугольник голубого цвета обозначает резистор с постоянным сопротивлением. Он ограничивает прямой, т.е. рабочий ток светодиода.

Особенности диодов

Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.

Различные виды диодов.

На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:

  • светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
  • защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.

Будет интересно Способы проверки транзисторов на работоспособность

Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

Таблица замеров характеристик диодов с помощью мультимера.

Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.

Диод Шоттки

Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:

  • превышение максимально допустимого уровня прямого тока;
  • превышение обратного напряжения;
  • некачественная деталь;
  • нарушение правил эксплуатации прибора, установленных производителем.

При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.

Что такое мультиметр

Мультиметр является универсальным прибором, который выполняет ряд функций:

  • измеряет напряжение;
  • определяет сопротивление;
  • проверяет провода на предмет наличия обрывов.

Будет интересно Как сделать регулятор мощности на симисторе своими руками

С помощью этого прибора даже можно определить пригодность батарейки.

Проверка светодиодов в лампе.

Как проверить диод

После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:

  • необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
  • при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
  • красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
  • после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
  • делаем выводы о имеющемся или отсутствующем напряжении

После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.

Определяем характеристики диодов

Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.

Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:

Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления

Плавно убавляйте его, следите за свечением диода и ростом тока.

Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов

После выхода диода на номинальный ток яркость свечения почти не изменяется.

Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.

Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.

Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.

Таблицы в помощь

Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.

Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).

Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.

После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.

В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.

Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.

Проверка светодиодов без выпаивания


Щупы для мультиметра с переходниками

Проверять LED-светильник можно, не выпаивая его диодные элементы. Понадобится переходник, который изготавливается самостоятельно из канцелярских скрепок, отдельных жил провода, кусочков иголок для шитья, витой пары проводки. Выбранное изделие припаивается к щупам измерителя. Между частями переходника делается прокладка из текстолита, а потом вся конструкция обматывается изоляционной лентой.

Щупы мультиметра с переходником подсоединяются на контакты светоизлучающего диода или на колодки PNP. Тестирование производится последовательно, для каждого элемента.

Проверка работоспособности светоизлучающих диодов в фонарике


Тестирование светодиодной платы фонаря

Тест стандартного фонаря – наглядный пример работ, для которых не понадобится выпаивать элементы. Чтобы узнать, рабочие ли LED-источники, нужно:

  1. Разобрать фонарик, извлечь из него плату со светодиодами.
  2. Без удаления припоя подкинуть щупы на контакты PNP-разъема, соблюдая полярность.
  3. Поставить переключатель на прозвонку.
  4. Смотреть на табло и на подсветку.
  5. Установить, исправна ли схема, путем проверки ее сопротивления. Показатель сопротивлений, равный нулю, при параллельном подключении говорит о неисправности одно светодиода.

Что такое ИК-излучение

Прежде чем поговорить об инфракрасных светодиодах, разберемся, что такое инфракрасное (ИК) излучение. Взглянем на упрощенную таблицу спектра электромагнитного излучения.

Начинается она с ультрафиолета, с понижением частоты переходит сначала в видимый свет – от фиолетового до красного, затем в инфракрасное излучение и заканчивается обычными радиоволнами, которые мы используем в радиосвязи. Участок, обозначенный как видимый спектр, так называется потому, что наш глаз его видит. Все остальные диапазоны, к которым относится и ИК-излучение, невидимы.

Чем же так примечателен инфракрасный диапазон? Во-первых, он полностью безвреден для людей и животных. И, во-вторых, он абсолютно не заметен для человеческого глаза, но заметен для электронных систем регистрации – от фотоприемников до обычных видеокамер. Именно поэтому ИК-светодиоды нашли такое широкое применение как в быту, так и на производстве.

Важно. Ультрафиолетовый спектр тоже не виден, но, в отличие от ИК-излучения, он оказывает существенное влияние на организм человека: из-за него можно легко испортить зрение и получить серьезные ожоги кожи

Дополнительно инфракрасный диапазон делится на три поддиапазона:

  1. Ближний – 0.74…2.5 мкм.
  2. Средний – 2.5…50 мкм.
  3. Дальний – 50…2 000 мкм.

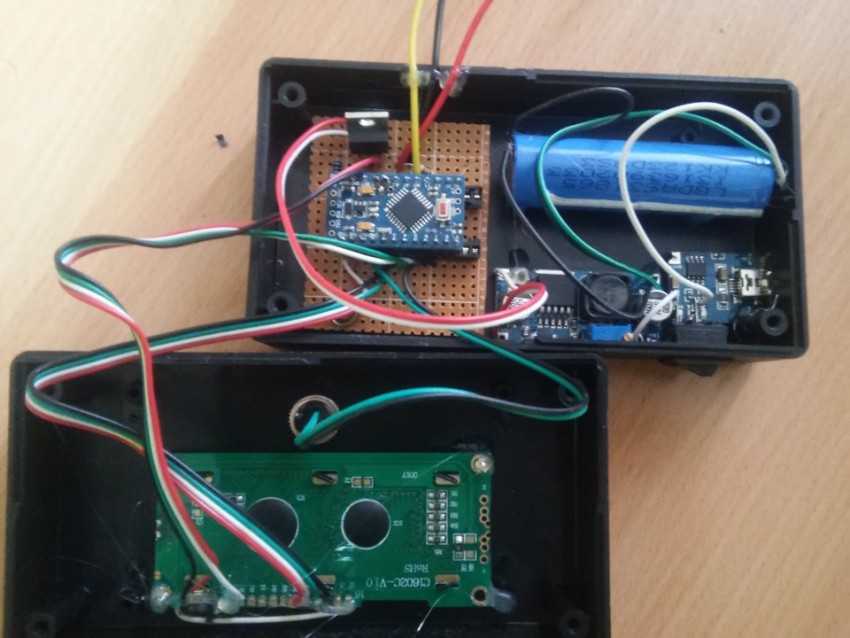

Тестер светодиодов с ЖК дисплеем

Существует 2 типа тестеров – аналоговые и цифровые, функционал и точность измерений выше у последних. Они оснащены ЖК-дисплеями, параметры измерений выбирают автоматически, результаты проверки отображают наглядно и не требуют знаний по переводу одних величин в другие.

Тестер с ЖК-дисплеями более сложный по конструкции, так как в схему включаются интегральные микросхемы, диоды, транзисторы, резисторы, которые соединяются на общей подложке.

Сфера применения измерителей с ЖК-дисплеями:

  • определение наличие электротока в проводке;
  • состояние контактов;
  • измерение емкости, индуктивности, электротока, температуры конденсатора;
  • определение падения вольтажа на p-n переходе;
  • определение текущего через светодиод электротока;
  • отображение короткого замыкания;
  • расчет диапазона изменения параметров;
  • измерение электрических параметров в стиральных машинах, компьютерах, телевизорах, сети автомобиля, электроинструментах.

Пользователи ценят приборы с ЖК-дисплеями за простоту управления и доступную цену.

Проверка светодиодной ленты без блока питания

Если поблизости нет переменного напряжения 220В или источника питания, лента проверяется проще всего, с помощью обыкновенной батарейки. Многие применяют для этого дела крону.

Однако из-за недостаточного выходного напряжения, проверить фактическую яркость светодиодов у вас не получится. Поэтому лучше воспользоваться пальчиковыми элементами А23, которые сразу выдают необходимые в большинстве случаев 12В.

Их можно вытащить из пульта дистанционного управления сигнализации автомобиля или из радиозвонков.

Двумя тонкими проводами соединяете плюс и минус батарейки с соответствующими контактными пятачками на ленте.

При небольшой протяженности подсветки (до 5м) и ее маломощности, этого вполне будет достаточно, чтобы все светодиоды загорелись. Правда с условием, что изделие рассчитано на рабочее напряжение 12 вольт.

Если лента мощная и более протяженная, то здесь может понадобиться уже аккумуляторная сборка на основе так называемых магазинов или контейнеров.

С их помощью можно собирать полноценную светодиодную подсветку, которая ничем не будет уступать обычной. При этом иметь кучу преимуществ и применений.

Не можете найти нужных батареек, но при этом являетесь автолюбителем? Прекрасно.

Автомобильный аккумулятор отлично справится с проверкой лент практически любой мощности и протяженности (в условиях организации домашней подсветки).

Единственная проблема может возникнуть в его демонтаже из под капота машины.

В крайнем случае, если лента у вас еще не смонтирована, то ее всегда можно принести в гараж к автомобилю и проверить непосредственно там, не снимая аккумулятора.

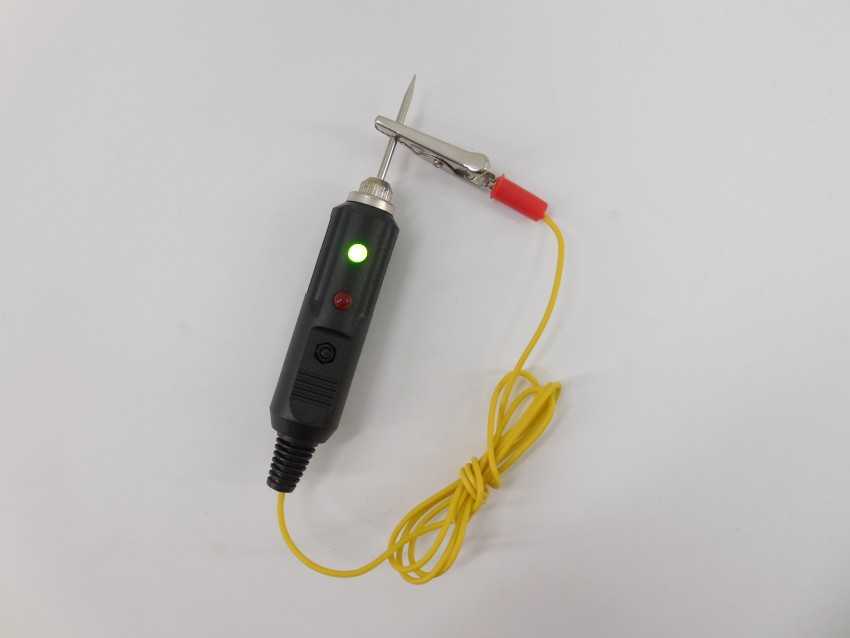

Схемы самодельных тестеров автомобильного типа

  • Встречным способом параллельно спаиваем оба используемых светодиода;
  • Через применяемый резистор один из концов необходимо припаять крепко к стальной проволоке;
  • Прямо внутрь корпуса шприца устанавливаете одну за другой батарейки. Выбраны именно такие, поскольку они прекрасно помещаются в пятикубовый шприц;
  • Щуп пластиковой трубкой изолируется от шприца, проверяете работоспособность непосредственно в машине на практике;
  • Проверяем, засветятся ли светодиоды на элементе в 12В.

Итак, применение самими вами сделанного тестера более, чем обусловлено в быту. Поверьте, что такой небольшой прибор обязательно пригодится если не в ежедневном быту, то в те моменты, когда нужно что-то проверить в электросети домашней или в автомобиле.

Изготовление тестера своими руками способно серьёзно поднять самооценку любого человека, который не верит в то, что своими руками способен сделать что угодно – важно лишь желание.
