Как проверить генератор мультиметром
Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.
Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.
Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.
Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.
Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.
Тщательная прозвонка
Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:
- В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
- Сопротивление диодов больше или меньше номинальных значений.
Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.
Проверка обмоток якоря и статора
Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.
Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.
Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.
Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.
Источник
Расположение диодного моста на плате и меры предосторожности
Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В – это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.
Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.
Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.
Если на плате есть короткое замыкание – при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.
Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.
Что нужно знать о диодных мостах
Для начала мы рассмотрим, какими бывают и что внутри диодного моста. Встречаются данные элементы схемы в двух исполнениях:
- Из дискретных (отдельных) диодов. Обычно распаяны на плате и соединены дорожками в правильную схему.
- Диодные сборки. Сборки могут представлять собой как однофазные мосты для выпрямления обоих полупериодов переменного напряжения, так и сборки из двух диодов, соединенные в цепь общим катодом или анодом и другие варианты включения.
В любом случае выпрямительный однофазный диодный мост состоит из четырех полупроводниковых диодов, соединенных между собой последовательно-параллельным образом. Переменное напряжение подается на две точки, в которых соединены анод с катодом (разноименные полюса диодов). Постоянное напряжение снимается с точек соединения одноименных полюсов: плюс с катодов, минус с анодов.
На схеме место подключения переменного напряжения обозначено символами AC или «~», а выходы с постоянным напряжением «+» и «-«. Зарисуйте себе эту схему, она нам пригодится при проверке.
Если представить реальный диодный мост и совместить его с этой схемой получится что-то вроде:
Это интересно: Какие лампы HB4 лучше поставить в автомобиль — знакомим с вопросом
Устройство
Диодный мост является электрическим устройством, которое предназначено для того, чтобы преобразовывать или выпрямлять переменный вид тока и создавать его пульсирующим или постоянным. Подобным выпрямлением называют двухполупериодным. Также есть другое понятие в справочнике. Диодный мост считается там мостовой схемой диодных соединений, чтобы выпрямлять переменный ток и делать из него постоянный. Это самый простой и самый распространенный выпрямитель, используемый в радиотехнике с электроникой, автомобилем и других сферах, там, где нужно получить пульсирующее и постоянное напряжение.
Определение
Вторым названием диодного моста является двухполупериодный выпрямитель. Он включает в себя полупроводниковые выпрямительные диоды или шотткины электродиоды. Элементы могут быть отдельно распаяны на плате. В современном варианте объединяются диоды в одном корпусе. Это называется диодной сборкой.

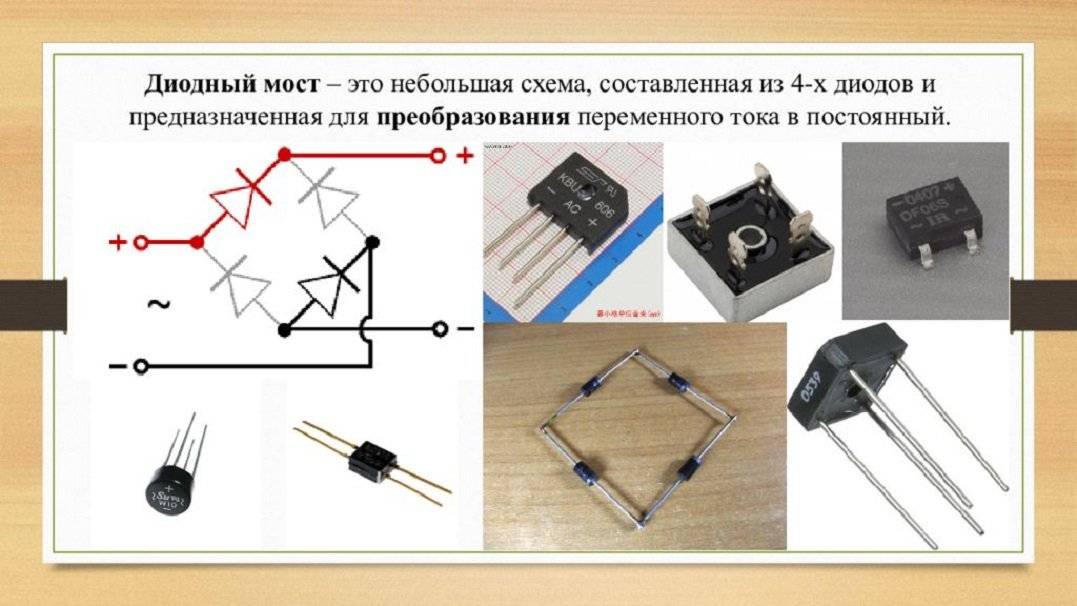

Устройство диодного моста
Применение диодных мостов обширное. Их можно увидеть в электронике, трансформаторном и импульсном блоке питания и люминесцентной лампе. В сварочный аппарат ставятся полупроводниковые диодные сборки, крепящиеся к теплоотводящим устройствам.
Диодный мост обычно устанавливается на входе цепи питания при выпрямлении сетевого напряжение. Подобное решение может быть применено в импульсном блоке питания, в том числе компьютерном блоке питания. Также может быть использовано во вторичной трансформаторной обмотке блока питания, старого телевизора или маломощной домашней магнитолы.
Современные блоки питания оснащены импульсными схемами, где диодный мост занимается выпрямлением именно сетевого напряжения, а трансформатор занимается управлением полупроводниковых ключей или транзисторов.
Обратите внимание! Сбои в диодном мосте могут быть из-за быстрой разрядки аккумулятора, отсутствия подзарядки его от генераторного устройства, перезарядки аккумулятора и кипения электролита
Быстрая разрядка аккумулятора как причина сбоя работы электродов
Как выглядит диодный мост
Найти выпрямитель на плате не трудно, но внешний вид отличается в зависимости от устройства. Часто четыре диода впаяны рядом и собраны в одном корпусе — это выпрямительная сборка. На фото представлено несколько вариантов:
В таких вариантах четыре вывода: два обозначаются как «+» и «-» (выходы), а два без символов или указываются как «~» или «АС» (входы).

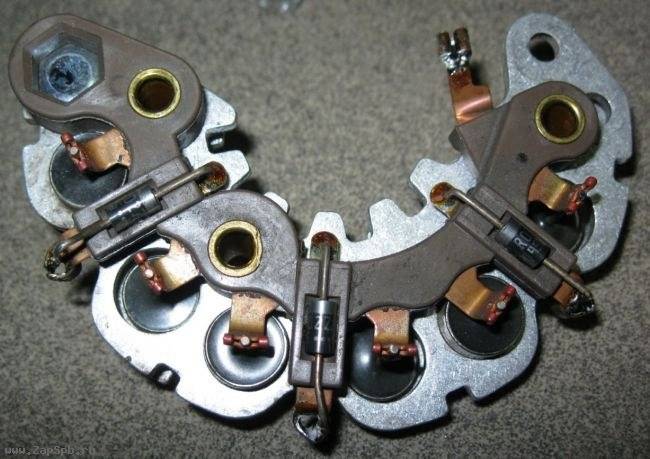

Диодный мост генератора автомобиля выглядит по-другому: это пара металлических электропроводящих пластин, на которых в определенной последовательности расположены диоды.
На мосту могут быть не только силовые, но и вспомогательные диоды:
Здесь зеленым помечены силовые диоды. Тестировать лучше все, тем более что сделать это не трудно.
Как проверить без демонтажа
Можно диагностировать устройство на месте, не разбирая генератор и не выпаивая деталь. Для этого откручивают все провода на генераторе и регуляторе напряжения, тестер выставляют в режим омметра, лампу подключают к аккумулятору вышеописанным способом.
Данный метод позволяет проверить на исправность весь мост и отдельные группы.
Короткое замыкание
Для данной проверки плюсовой электрод прикладывают к выходу 30 генератора («плюс» силового выпрямителя), минусовой — к корпусу. Показатель сопротивления, равный 1, указывает на исправность моста.
Один конец лампы подсоединяют к минусовой клемме генератора, другой — к плюсу. Горящая лампа указывает на короткое замыкание.
Отрицательная группа
Минусовой электрод тестера соединяют с остовом генератора, плюсовой — с одним из болтов крепления диодного моста. Отрицательная группа исправна, если сопротивление равно бесконечности.
Для проверки лампой её минус подсоединяют на обшивку генератора, плюс — к болту крепления моста. Лампа горит или мигает при неисправности в отрицательной группе элементов.
Положительная
Плюсовой щуп мультиметра подсоединяют к выводу плюса, минусовой — к болту крепления моста. При исправной группе сопротивление бесконечно.
Минус лампы связывают с болтом крепления моста, плюс прикладывают к выводу плюса. Загоревшаяся лампа указывает на короткое замыкание в положительных полупроводниках.
Второстепенная группа
Плюсовой электрод тестера прижимают к выводу 61 (обычно «плюс» дополнительного выпрямителя), минусовой соединяют с любым болтом крепления моста. Диоды исправны при показателе сопротивления, равном 1.
Отрицательный конец лампы подсоединяют к болту крепления моста, а положительный — к выводу 61. Загоревшаяся лампа указывает на неисправность в данной группе.
Мосты могут быть изготовлены из отдельных диодов или выполнены в виде монолитной конструкции (диодная сборка)
https://youtube.com/watch?v=3JckJjT24gc
Способы проверки диодного моста
При наличии осциллографа можно проверить осциллограммы напряжения на выходе и входе диодного моста. Они должны иметь соответствующий вид.

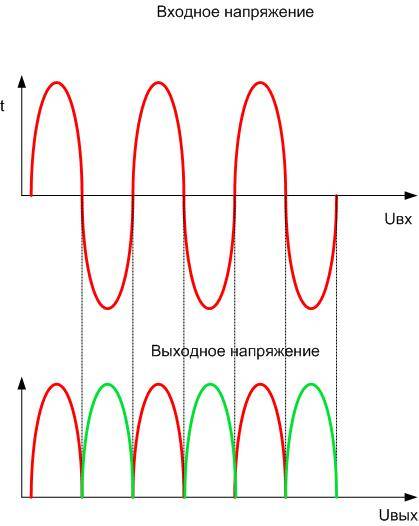

Осцилограммы напряжения на входе (сверху) и на выходе (снизу) двухполупериодного однофазного выпрямителя
Мультиметром
Если осциллографа нет, или подобная поверка невозможна, придется тестировать каждый вентиль отдельно. Лучше всего делать это мультиметром.
Быстрая прозвонка не выпаивая из платы
В блоках питания наиболее распространена схема включения диодного моста после трансформатора. На выходе обычно ставят оксидный конденсатор.
Стандартная схема включения моста
Первое, что надо измерить это входное напряжение. Оно проверяется мультиметром в режиме измерения переменного напряжения. Далее мультиметр переключается в режим постоянного напряжения, и измеряется напряжение на выходе диодного моста (на конденсаторе фильтра). Без нагрузки оно должно составлять около 1,4 от входного. В этом случае исправность моста можно считать вне подозрений.
Если выпрямитель нагружен, то мультиметр должен показать меньшее значение (в зависимости от нагрузки). Если уровень для данной схемы нормальный, то выпрямительная часть исправна. Если этот уровень неизвестен, или вызывает подозрения, то надо проверить каждый диод.
В стандартной схеме если все вентили исправны, то трансформатор и выходной конденсатор на проверку влияния не окажут. Можно прозванивать элементы моста поодиночке, не выпаивая из схемы. Если выводы диода доступны со стороны деталей, то можно подключать щупы тестера со стороны деталей. Если нет – надо подключиться со стороны паек. Сначала надо измерить сопротивление диода в одну сторону, а затем изменить полярность подключения на противоположную.
Если вентиль исправен, в одном случае мультиметр должен показать бесконечное сопротивление, а в другом – падение напряжения на диоде (для кремниевого элемента в районе 0,6).
Если при замере на всех элементах моста получен такой результат, выпрямитель можно считать проверенным. Если что-то не так, придется выпаивать каждый элемент и проверять отдельно.
Полная проверка демонтированной сборки
Проверка демонтированной сборки производится мультиметром. Проверяется каждый элемент. Если тестера нет, можно воспользоваться и другими способами, но они или менее достоверные, или менее удобные (либо и то, и другое).
Индикаторной отверткой
Этот метод проверки не относится к достоверным, но если под рукой нет ничего, можно применить для первоначального тестирования и индикаторную отвертку. Сначала при включенном питании проверяется наличие напряжения на входе моста (в двух точках). Затем проверяется напряжение на выходе. Достоверно судить о неисправности можно только по полному отсутствию напряжения на выходе, а это возможно только при выгорании (обрыве) не менее двух вентилей. Поэтому этот способ применяют лишь в крайних случаях. К тому же его область применения ограничивается диапазоном рабочих напряжений индикатора-отвертки.
Лампочкой и батарейкой
При отсутствии мультиметра можно собрать несложную схему проверки диодов из лампочки и источника напряжения (батарейки, сетевого адаптера и т.п.). Лампочка служит индикатором и ограничителем тока. Напряжение источника выбирается из следующих критериев:
- оно должно быть достаточным для открывания диода;
- оно не должно превышать наибольшее напряжение диода.
Первое условие выполняется практически всегда (чтобы открыть кремниевый диод, достаточно 0,6 вольт). Второе выбирается из справочника, но для подавляющего большинства случаев 9..12 вольт будет нормально. Лампочка выбирается на такое напряжение, чтобы она уверенно загоралась при выбранном источнике.
Схема проверки диода с помощью лампочки
При прямом включении исправного диода лампочка вспыхнет. Если диод в обрыве или включен обратно, свечения не будет.
Схема тестера на светодиодах

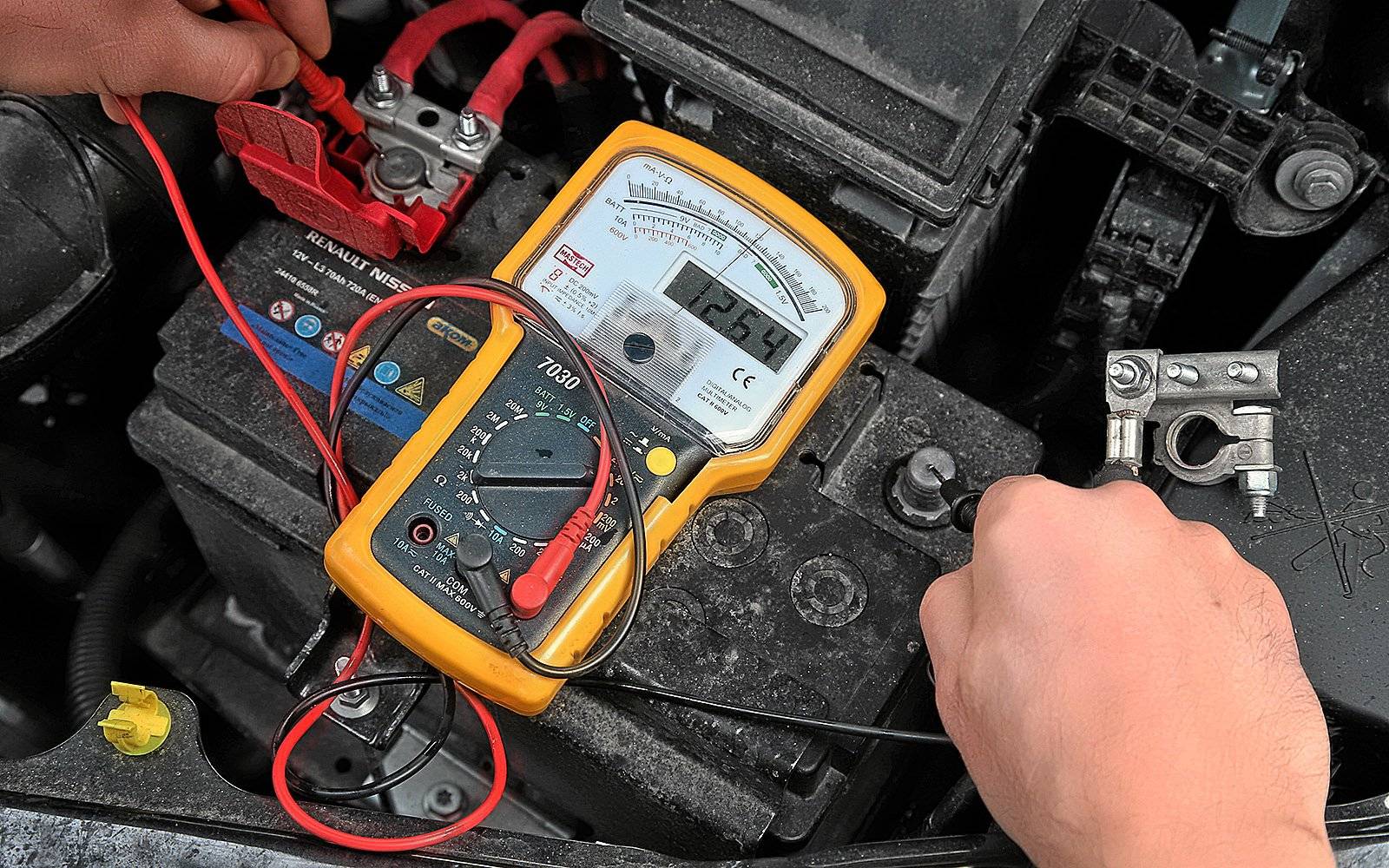

Мультиметр
Проверка тестером позволяет определить исправность диода или подтвердить его поломку. Самый часто применяемый измерительный прибор в этой области – мультиметр. Он используется для замера всех основных параметров компонентов электросхем: силы тока, напряжения, сопротивления, емкости. Более дорогие модели способны измерить температуру предмета, узнать коэффициент усиления, емкость конденсаторов, провести прозвонку цепи на короткое замыкание.
Почти все современные виды мультиметра могут работать как с постоянным, так и с синусоидальным типом электротока. Среди представленных на рынке устройств наиболее востребованы цифровые и аналоговые виды. И хотя первый вид более продаваем, второй до сих пор активно используют в своей работе профессионалы.
Основными преимуществами классических аналоговых мультиметров является их надежность и низкая стоимость (по сравнению с цифровыми). Однако минус проявляется в меньшей точности, допускающей погрешность в 1,5-2%.
Цифровые приборы часто используются в домашних условиях. Они более точны (погрешность до 0,5%), просты в эксплуатации и обладают большим разрешением измерений.
Данные тестеры не требуют калибровки перед каждым замером и обладают устойчивостью к вибрации.
Существует и третий вид в чьем устройстве предусмотрен и стрелочный, и цифровой индикатор.
Помимо основного корпуса к тестеру прилагаются 2 щупа с проводами красного и черного цвета.
Внизу на панели прибора можно увидеть несколько разъемов:
- «COM» — общий, заземленный (для черного щупа);
- «VΩmA» — разъем, позволяющий прозвонить контакты, измерить силу и частоту тока (для красного щупа);
- «10 А» — гнездо для провода, позволяющего измерить ток до 10А.
Четвертое гнездо «°С mA Lx», присутствующее на некоторых моделях, измеряет дополнительные параметры (температуру, коэффициент усиления и емкость конденсатора).
Также на лицевой панели можно увидеть поворотный диск, опоясанный шкалой с цифровыми значениями и метками. С помощью этого диска можно выставлять необходимые значения, настраивать на нужные режимы или выполнений определенных функций.
Особенности диодов
Стандартный диод представляет собой компонент электросети и выступает в роли полупроводника с p-n переходом. Его строение позволяет пропускать ток по цепи только в одном направлении — от анода к катоду (разные концы детали). Для этого нужно подать на анод «+», а на катод – «-». Из-за такой особенности изделия, при подозрении на предмет поломки, его можно проверить тестером или мультиметром.
Различные виды диодов.
На сегодняшний день в радиоэлектронике существует несколько видов диодов: Виды диодов:
- светодиод. При прохождении электрического тока через такой элемент он начинает светиться в результате трансформации энергии в видимое свечение;
- защитный или обычный диод. Такие элементы в электросети выполняют роль супрессора или ограничителя напряжения. Одной из разновидностей данного элемента является диод Шоттки. Его еще называют как диод с барьером Шоттки. Такой элемент при прямом включении дает малое падение напряжения. В Шоттки вместо p-n перехода применяется переход металл-полупроводник.
Вот небольшая подборка, составленная из конкретных диодов и соответствующих им величин Vf, которые были получены при их тестировании мультиметром. Все диоды были предварительно проверены на исправность.

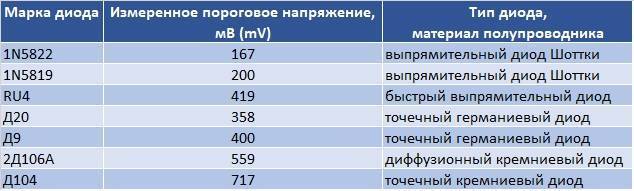

Таблица замеров характеристик диодов с помощью мультимера.
Если обычные детали и светодиоды используются в превалирующем большинстве электроприборов, то Шоттки – преимущественно в качественных блоках питания (например, для таких приборов, как компьютеры). Стоит отметить, что проверка обычного диода и Шоттки практически ни чем особым не отличается, так как проводится по одному и тому же принципу. Поэтому не стоит беспокоиться по данному вопросу, ведь принцип работы и Шоттки, и обычных диодов идентичен.
Диод Шоттки
Являясь компонентом электронной схемы, такие полупроводниковые элементы довольно часто выходят из строя. Самыми распространенными причинами выхода их из строя бывают:
- превышение максимально допустимого уровня прямого тока;
- превышение обратного напряжения;
- некачественная деталь;
- нарушение правил эксплуатации прибора, установленных производителем.
https://youtube.com/watch?v=3ET6FU3mKuU
При этом вне зависимости от причины потери работоспособности выход из строя может быть непосредственно обусловлен либо «пробоем», либо коротким замыканием. В любом случае, если имеется предположение о выходе электросети из строя в зоне полупроводника, необходимо провести его диагностику с помощью специального прибора – мультиметра. Только для проведения таких манипуляций необходимо знать, как проверить диод с его помощью правильно.
Что такое мультиметр
Мультиметр является универсальным прибором, который выполняет ряд функций:
- измеряет напряжение;
- определяет сопротивление;
- проверяет провода на предмет наличия обрывов.
С помощью этого прибора даже можно определить пригодность батарейки.

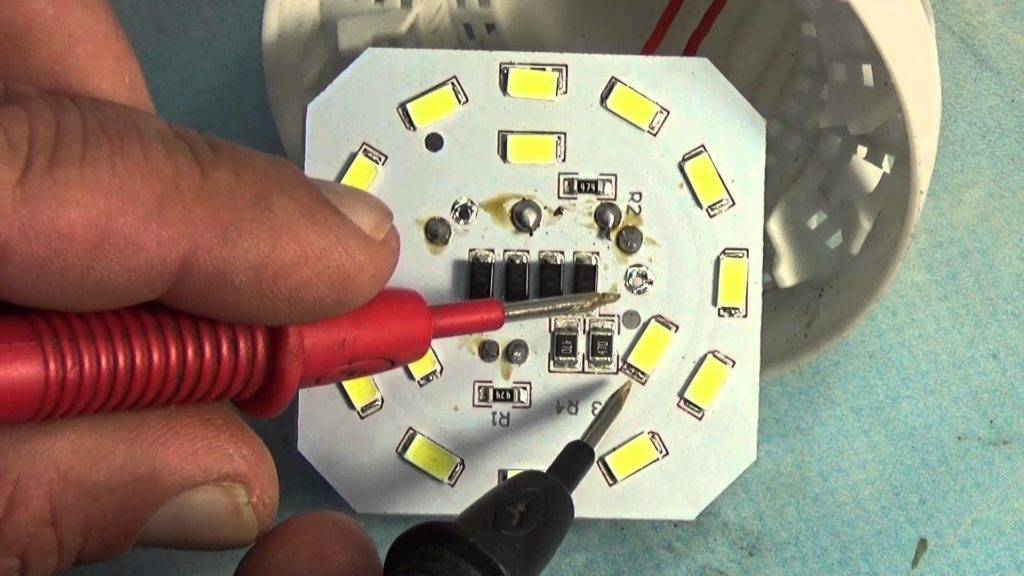

Проверка светодиодов в лампе.
Как проверить диод
После того, как мы разобрались с полупроводниками электрической схемы и предназначением прибора, можно ответить на вопрос «как проверить диод на исправность?». Вся суть проверки диодов мультиметром заключается в их односторонней пропускной способности электрического тока. При соблюдении этого правила элемент электрической схемы считается функционирующим правильно и без сбоев. Обычные диоды и Шоттки можно спокойно проверить с помощью данного прибора. Чтобы проверить этот полупроводниковый элемент мультиметром, необходимо проделать следующие манипуляции:
- необходимо удостовериться, что на вашем мультиметре имеется функция проверки диодов;
- при наличии такой функции подключаем щупы прибора к той стороне полупроводника, с которой будет осуществляться «прозвон». Если данная функция отсутствует, тогда переводим прибор с помощью переключателя на значение 1кОМ. Также следует выбрать режим для измерения сопротивления;
- красный провод измерительного устройства необходимо подключить к анодному концу, а черный – к катодному;
- после этого нужно наблюдать за изменениями прямого сопротивления полупроводника;
- делаем выводы о имеющемся или отсутствующем напряжении
После этого прибор можно переключить, чтобы проверить на предмет утечки или высокого замыкания. Для этого необходимо поменять места вывода диода. В таком состоянии также необходимо провести оценку полученных значений прибора.
Неисправности выпрямителя
Поскольку узел выпрямителя генератора состоит из нескольких полупроводниковых приборов, в 90% случаев защищен крышкой, для диагностики понадобятся электроприборы и частичная разборка генератора. Однако в некоторых случаях признаки неисправности диодного моста водитель может услышать:
- при появлении пульсаций (в бортовую сеть подается переменное напряжение вместо постоянного) электродвигатели некоторых потребителей могут воспроизводить звуки по аналогии с динамиком;
- чаще всего «пищит» привод стеклоподъемников и печки, причем тональность изменяется при изменении оборотов этих приборов, а не частоты вращения коленвала.
Во всех остальных случаях неисправности генератора автомобиля в узле выпрямителя диагностируются исключительно приборами. Для этого потребуется схема подключения диодного моста в конкретной модификации генератора, так как симптомы нарушения механической части полностью аналогичны поломке электрических деталей.
Диагностика поломок
Узел выпрямителя собирается по различным технологиям – часть деталей крепится механическим способом, мелкие диоды впаиваются в схему, крупногабаритные обычно запрессовываются. Поэтому потребоваться ремонт выпрямителя может, не только при выходе из строя полупроводниковых элементов, но и при некорректной их установке на «подкове» теплоотводящей пластины.
Методика диагностики выглядит следующим образом:
- с генератора снимается задняя крышка для обеспечения доступа к диодам;
- на пластину подается проводом «–» от АКБ, она прижимается к корпусу на генераторе, один провод лампы касается к диоду в месте присоединения статорной обмотки, второй – к «+» аккумулятора, при пробое лампочка загорится;
- тестер выставляется в режим омметра на 1 кОм, если поменять местами щупы мультиметра, показания должны измениться с 0 на 400 – 800 Ом в разных направлениях.
В большинстве случаев горит диодный мост при проникновении влаги.
Устройство
Диодный мост является электрическим устройством, которое предназначено для того, чтобы преобразовывать или выпрямлять переменный вид тока и создавать его пульсирующим или постоянным. Подобным выпрямлением называют двухполупериодным. Также есть другое понятие в справочнике. Диодный мост считается там мостовой схемой диодных соединений, чтобы выпрямлять переменный ток и делать из него постоянный. Это самый простой и самый распространенный выпрямитель, используемый в радиотехнике с электроникой, автомобилем и других сферах, там, где нужно получить пульсирующее и постоянное напряжение.
Определение
Вторым названием диодного моста является двухполупериодный выпрямитель. Он включает в себя полупроводниковые выпрямительные диоды или шотткины электродиоды. Элементы могут быть отдельно распаяны на плате. В современном варианте объединяются диоды в одном корпусе. Это называется диодной сборкой.
Устройство диодного моста
Применение диодных мостов обширное. Их можно увидеть в электронике, трансформаторном и импульсном блоке питания и люминесцентной лампе. В сварочный аппарат ставятся полупроводниковые диодные сборки, крепящиеся к теплоотводящим устройствам.
Диодный мост обычно устанавливается на входе цепи питания при выпрямлении сетевого напряжение. Подобное решение может быть применено в импульсном блоке питания, в том числе компьютерном блоке питания. Также может быть использовано во вторичной трансформаторной обмотке блока питания, старого телевизора или маломощной домашней магнитолы.
Современные блоки питания оснащены импульсными схемами, где диодный мост занимается выпрямлением именно сетевого напряжения, а трансформатор занимается управлением полупроводниковых ключей или транзисторов.
Обратите внимание! Сбои в диодном мосте могут быть из-за быстрой разрядки аккумулятора, отсутствия подзарядки его от генераторного устройства, перезарядки аккумулятора и кипения электролита. Быстрая разрядка аккумулятора как причина сбоя работы электродов
Быстрая разрядка аккумулятора как причина сбоя работы электродов
Конструкция выпрямителя
В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:
- переменный ток периодически меняет направление движения в цепи;
- диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
- чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.
В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.
При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.
Основной мост диодный
На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.
Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».
Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.
В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

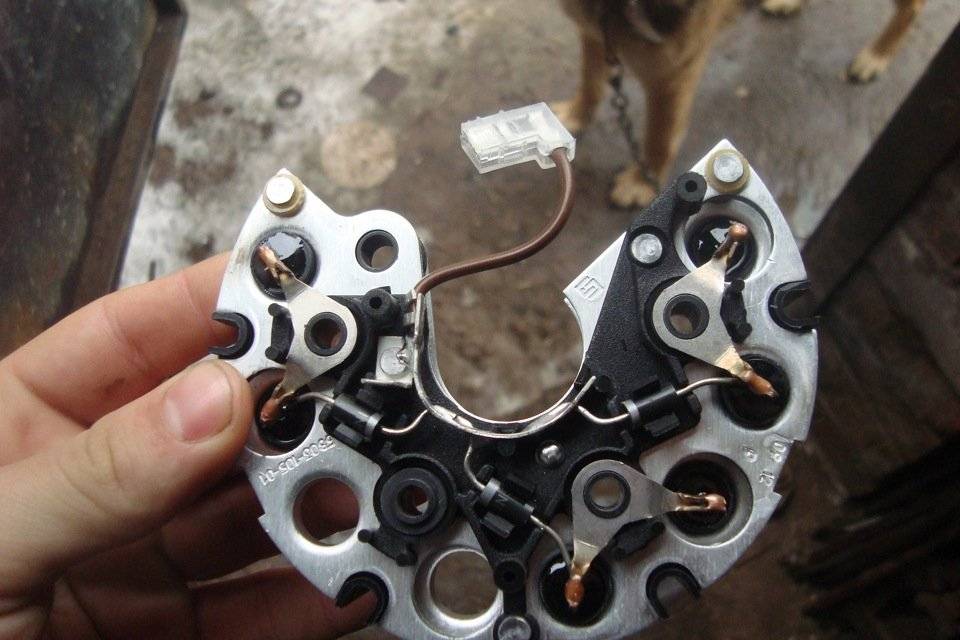

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.
Дополнительные диоды
Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:
- 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
- отрицательные диоды взяты из основного (силового) мостика генератора.
Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.
Стабилитрон
Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:
- этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
- при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
- на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.
При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:
- нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
- если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.
Более подробно проверка описана в следующих пунктах данного руководства.
Дополнительное плечо выпрямителя
Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:
- форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
- эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
- мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.
Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.
Заключение
Точная диагностика исправности диодного моста автомобильного аккумулятора не относится к технически сложным процедурам. Работа осуществляется с помощью простейших технических средств (лампочка и три провода, бытовой мультиметр) и проводится в условиях гаража автолюбителем с минимальным опытом. Процесс проверки не отнимает много времени автовладельца, а ее выполнение позволит обойтись без визита на станцию технического обслуживания и в ряде случаев дает возможность обосновано отказаться от покупки нового моста или даже генератора в сборе. Знание методики и особенностей диагностики снижает расходы на ремонт.
