Чулок для кабеля и СИП - ошибки применения, выбор, виды, характеристики, расчет тяжения.

Как действует кабельный чулок

Перед установкой на кабель давлением на открытый конец чулок сжимается в осевом направлении и одновременно увеличивает свой внутренний диаметр. После этого он одевается на протягиваемый кабель и тянущим усилием за второй конец слегка осаживается на оболочке. К кольцу крепится конец протяжки или прутка УЗК, предварительно проложенного в канале, после чего можно приступать к работам по затягиванию кабеля в канал.

Схема распределения сил при протяжке (стрелками показаны тянущее и сжимающие усилия)

Начальное усилие фиксации обеспечивается силой трения, возникающей после принудительного растягивания чулка на кабеля или же под действием сил упругости, что сопровождается охватом его оболочки. При появлении усилия протяжки сила трения только возрастает, чему способствует угловая ориентация отдельных нитей сетки относительно оси кабеля. Поэтому по мере увеличения тянущего усилия увеличивается сжатие оплетки и происходит рост усилия фиксации, что гарантирует прочность крепления.

Замечательным свойством кабельного чулка становится то, что равномерное распределение удерживающего усилия рукава по достаточно большой площади оболочки эффективно защищает кабельный сердечник от повреждений и препятствует сползанию рукава с него в процессе работы.

Для удаления чулка достаточно просто начать сдвигать его открытый конец в сторону петли или области обреза кабеля. Это приводит к ослаблению давления на оболочку, уменьшению силы трения и чулок легко соскальзывает с оболочки.

Кабельный чулок своими руками

В основном приборы делаются из стальной проволоки с сечением 3мм. С целью дальнейшего удобства при работе с ним, проволока выбирается по мягче, желательно оцинкованная. Причем лучше брать проволоку по размеру. Так для кабеля диаметром 3 сантиметра, приспособление будет сделано из трех миллиметровой проволоки, если сечение кабеля меньше, то и проволоку желательно выбирать меньшим диаметром.

Чтобы связать проволоку для кабельного чулка рекомендуется применение таких инструментов как бокорезы или плоскогубцы. Расчет длины проволоки берется также в соответствии с сечением электропроводки.

Например, для четырех сантиметрового провода необходимо три метра проволоки. Она перегибается напополам, при этом на сгибе формируется петля со скруткой. Петлю можно скрутить посредством специальных приборов, или зацепив за какой-нибудь штифт.

Далее проволока присоединяется к торцу электропровода и производится обмотка оставшимися концами проволоки. При этом первый конец сдерживает петлю чулка, вторым производится обмотка проволоки на кабель.

Обмотка изготавливается внатяжку, с плотным прилеганием. Два конца проволоки закручиваются синхронно, под углом 45 градусов. Величина длины приспособления для протягивания электропровода с диаметром в 4 сантиметра должна быть от 60 до 80 сантиметров.

На конце обмотки выполняется по одному полному витку каждой проволокой вертикально проводу. Затем их необходимо стянуть с полной силой и перекрутить между собой. После окончания изготовления чулка нужно отрезать лишнее количество проволоки.

У самодельных чулков также есть некоторые минусы. Одним из таких является выдавливание конца кабеля в сторону. Для исключения такой ситуации необходимо на торце изделия сделать добавочную обвязку более тонкой проволокой. Такой дополнительный механизм делает фиксацию кабеля более надежной. При этом нужно обвязать основные направляющие проволоки по кругу.

Рекомендуется оконечность кабеля с чулком перемотать изолентой для того, чтобы не допустить повреждения кабеля, а также для более эффективного закрепления.

Для улучшения конструкции кабельного чулка так же используют воронкообразный наконечник, который одевается на вводный конец устройства, при этом захватывая петлю.

Зачастую этого изделия хватает на 7-9 канализационных пролетов.

Уличное освещение без проблем
Как устроена схема подключения УЗО
Как заменить электросчетчик в квартире
Современные направления в дизайне помещений и их популярность
Высоковольтные электрокотлы: принцип работы

Какой крепеж используется для оптического кабеля

Чтобы провести монтаж оптического кабеля, следует остановиться на фасадном крепеже SF 10. Его основные характеристики состоят в следующем:

Фасадный крепеж SF 10 отлично подходит для монтажа оптического кабеля
изготавливается из диэлектрика – материала, не проводящего электричество;
не содержит компонентов, способных покрываться коррозией;
используется совместно со стяжным ремешком, входящим в комплект;
позволяет закрепить провод на расстоянии 10 мм от стены;
подходит для монтажа кабелей диаметр которых составляет 8-25 мм.

Хотя крепеж SF 10 проявляет немало положительных качеств, для закрепления СИП-2 и СИП-4 его не используют. При монтаже таких проводов выбирают крепежи других типов, представленные ниже.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод.

Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

Провод СИП 2х16 длинной — 12 метров;
Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
Зажимы прокалывающие ответвительные — 2 штуки;
Оцинкованный уголок с отверстиями — 1 штука;
Герметичная коробка с DIN рейкой — 1 штука;
ПВХ гофра с креплениями — 20 метров;
Двужильный медный кабель АВВГ 2х10 — 15 метров.
Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Стандартные способы коммутации проводов

Технически провода можно соединять несколькими методами, каждый из которых имеет преимущества и недостатки в определенных ситуациях.

Все они представлены в следующей таблице:

Тип соединения, фото:	Краткое описание:
Клеммное соединение	Пожалуй, самый простой и надежный метод. Клеммники – это механизмы разного рода строения, которые зажимают внутри себя провода, надежно их фиксируя и обеспечивая устойчивую коммутацию. Этот пункт будет подробнее раскрыт по ходу статьи.
Опрессовка гильзами	По надежности соединения металлическая гильза гораздо лучше, чем любая из клемм. Представляет собой приспособление короткую трубку из луженой меди или плоский наконечник с отверстием для монтажа. В середине стандартной гильзы имеется ограничитель, обеспечивающий равномерное погружение в тело трубки проводов с двух сторон. Монтаж достаточно прост, но требует применения специального обжимника – кримпера. Концы проводов заводятся в гильзу, после чего обжимаются по краям, что и позволяет создать очень прочное соединение. Недостаток такой связки в том, что она является неразрывной, плюс у гильзы нет собственной изоляции. Применяют гильзы и там, где необходимо сделать надежной винтовое соединение.
Болтовое соединение	Простое и крайне надежное соединение, которое позволяет соединить друг с другом алюминиевый и медный провода, при условии использования металла, который не образует с указанными ранее гальванической пары. Таковым металлом будет сталь. Хорош метод еще и тем, что болт может использоваться как зажим для провода большого сечения. Однако недостатков у него гораздо больше. Во-первых, конструкция получается слишком громоздкой, и уместить ее в подрозетнике или распределительной коробке становится нереальным. Во-вторых, для изоляции приходится наматывать сверху много изоленты, что также получается габаритным и не технологичным. По этой причине используют их в больших монтажных соединениях и при необходимости соединить алюминий с медью.
Сварное соединение	Сварные соединения являются по праву самыми надежными, так как металл скрепляется на молекулярном уровне, и в результате получается самое низкое сопротивление. Для такой коммутации потребуется сварочный аппарат, с которым еще и обращаться нужно уметь. Особенно хороша сварка, когда требуется связать толстые многожильные проводники. Есть еще недостатки – соединение получается неразъемным, а изоляция также выполняется отдельно. Использовать сварочный аппарат на высоте крайне неудобно. Существует риск расплавить изоляцию, поэтому такой работой занимаются только квалифицированные специалисты, и рассматривать метод как основной для своего дома не имеет особого смысла. Хотя если нанять мастера, можно и заморочиться.
Пайка проводов	Внешне пайка выглядит также надежно, как и сварка, но на деле это далеко не так. Такой метод неприменим в высоковольтных сетях. Причина в том, что металл, применяемый для пайки, имеет низкую температуру плавления, от чего соединение может «потечь» при высоких нагрузках. Зато в бытовой электронике пайка не имеет себе равных, так как это быстро, удобно и надежно.
Пружинные зажимы СИЗ	В принципе, эти приспособления можно отнести к клеммам, так как они имеют свою изоляцию и отличаются только способом фиксации. На фото показаны колпаки с винтовой пружиной, которая имеет заостренные края и сужается к концу. Проводники вставляются внутрь, и колпачок вращается по часовой стрелке до полной фиксации. Результат получается надежным и компактным. Подробнее о разновидностях поговорим позднее.
Скрутка проводов	Самый простой и быстрый способ соединить провода – скрутить их оголенные концы. Этот метод до сих пор активно применяется даже профессиональными электриками, из-за чего существуют серьезные споры. Если обратиться к нормам ПУЭ, то в пункте 2.1.21 можно прочитать о способах соединения проводов, и в этом списке отсутствует скрутка. Поэтому можно сделать вывод, что данный метод официально запрещен. И этому есть объяснение: При скрутке получается достаточно слабый контакт между проводниками, и чтобы уменьшить сопротивление, качественная скрутка делается очень длинной (5-7 см), что неудобно; При попытке сильнее стянуть провода, возможно их повреждение; При недостаточной длине скрутки от нагрузок соединение будет греться, появляется возможность расплавления изоляции и короткого замыкания, что недопустимо. Скрутка не является полноценным разъемным соединением. Ее применение оправдано как временное, или для удобства при выполнении сварки и пайки проводов.

Виды

Классифицируются такие изделия по нескольким параметрам.

Петель может быть одна или две. Второй вариант, более надежный, используется для толстых кабелей и если прокладка производится в сложных условиях. Вместо проушины может быть резьбовой наконечник.

Диаметр чулка, который выбирают в зависимости от сечения кабеля, может варьироваться от 10 до 140 мм.

По конструкции изделия делятся на:

концевые. Они имеют 1 проушину;
сквозные. С двумя петлями, через такой чулок кабель продевается насквозь;
захватные. Такой рукав с двумя петлями оборачивается вокруг проводника, а не надевается. Закрепляется к любому участку, а не только к концу кабеля;
транзитные. Без проушин, применяется для соединения двух проводников.

Кабельные чулки

Кабельный чулок представляет собой особое приспособление, при помощи которого выполняют работы по прокладке кабеля различных диаметров.

Кабельные чулки служат для монтажа кабеля в воздушном пространстве, а также для прокладывания в траншее под землей.

Разновидности

Существует несколько разновидностей изделий:

стандартный, имеющий одну петлю;
стандартный, оснащенный двумя петлями;
разъемный, имеющий единственную петлю;
разъемного вида, имеющий две петли;
тройной;
изделие транзитного типа;
изделие монтажного типа для СИП;
чулок для ВЛ 110-750 кВ, грозотроса, ОКГТ;
поддерживающий, имеющий одну петлю;
поддерживающий, имеющий две петли.

Первый тип изделия служит для того, чтобы было удобно с торцевой стороны присоединить кабель. Материал, из которого изготовлены чулки – это оцинкованный стальной трос, имеющий двойное переплетение. Благодаря этому они отличаются высокой прочностью и устойчивостью к коррозии. Также подобные изделия характеризуются необходимой эластичностью для более удобного использования с кабелем.

Чулок кабельный, имеющий 2 петли, обеспечивает временное присоединение кабеля с торцевой стороны во время строительно-монтажных операций, связанных с прокладкой провода различных колодцах, углублениях. Его преимуществом является то, что за счет наличия двух петель создается препятствие нарушения изолирования проводов , а также не происходит деформации в процессе работ, кабель остается на месте.

Основная часть данного двухпетельного чулка имеет в своем составе оцинкованный материал и сталь. Тем самым оптимальным образом задается эластичность и затягивание изделия при натяжении.

Чулки разъемного типа, имеющие одну петлю, обеспечивают захват провода по всей длине. И пользуется при прокладке в траншее, колодце. Данный чулок можно использовать в качестве вспомогательного на промежуточном участке в условиях свободного доступа к кабелю и на конкретном участке для его подтяжки.

Кабельные чулки тройного типа используются при одновременном захвате3 кабелей. Данное изделие имеет в составе 3 чулка, которые объединены общей петлей.

Транзитный кабельный чулок служит с целью замены имеющейся кабельной проводки на новую. Эти конструкции помогают заменить старый кабель на новый, не применяя вспомогательные средства.

Статья подготовлена сайтом kasus.su − производство перемоточного и монтажного оборудования.

Виды кабельных чулков и их отличия

Как вы понимаете, нет одного универсального чулка на все случаи жизни. Для каждого вида работ и марки кабеля или провода, придется подбирать соответствующий экземпляр.

Самым распространенным считается классический или торцевой вариант с одной петлей и одним открытым концом. Его называют стандартным монтажным чулком.

В своей маркировке после указания диаметра, может иметь цифру “1”.

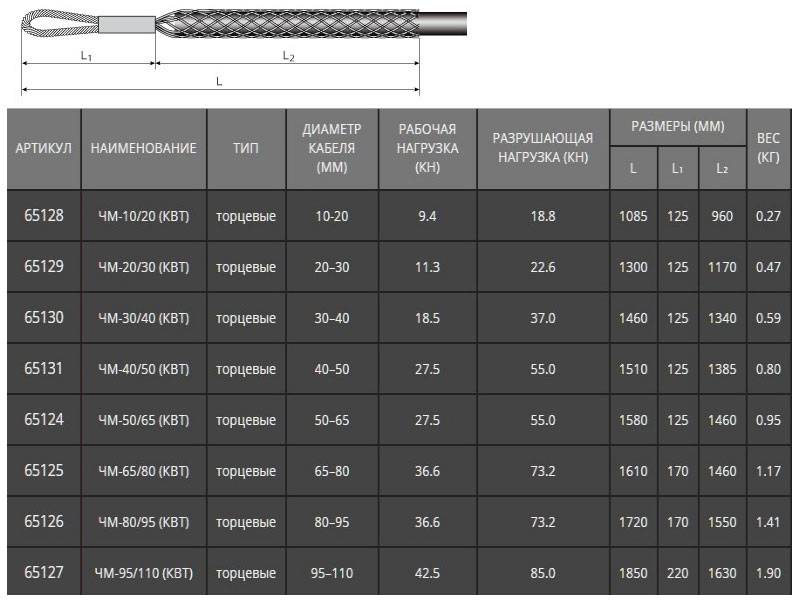

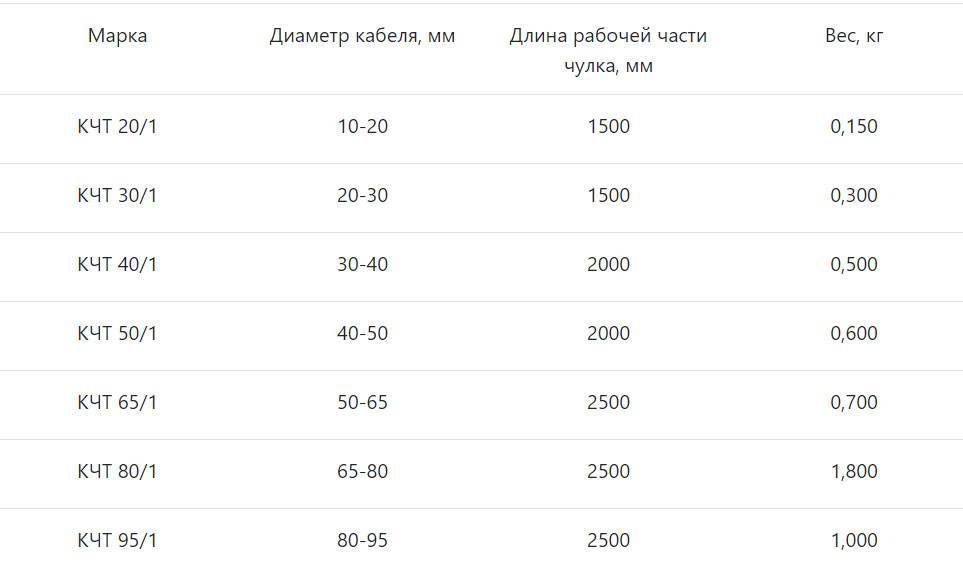

Вот технические характеристики таких изделий, с указанием расчетного диаметра, длин рукавов и усилий тяжения.

Есть и более совершенный вариант – стандартные с двумя петлями.

Его проще натягивать на кабель и он более эластичный.

Еще особенностью такой модели является сквозное отверстие для кабеля. За счет него, вам не обязательно хватать КЛ за конец, а можно отступить несколько сантиметров ниже.

Это актуально при монтаже претерминированного кабеля.

Следующая разновидность – проходные чулки.

Они используются, при протяжке кабеля не за его конец, а где-то в промежутке или посередине трасы. Это изделие имеет два открытых конца рукава.

При этом сам рукав разъемный. То есть, вам не придется натягивать чулок в начале кабеля и тащить его по всей оболочке до нужного участка.

Просто раздвигаете боковую часть рукава, одеваете его на кабель в любом месте, сдвигаете сетку так, чтобы ячейки переплелись между собой и шнуруете их стальным тросиком или спицей.

Транзитные чулки вообще не имеют петель.

Этот вариант используется в том случае, если вам необходимо заменить старый кабель на трассе, и при этом одновременно проложить новый.

Чтобы не делать двойную работу, цепляете транзитным чулком новый КЛ к старому, и вытаскивая старый из кабельного канала, автоматически укладываете на его место новый.

Транзитные модели идут длиной более 1м и очень редко используются на большие сечения.

Если вам необходимо проложить группу кабельных линий, зачем тянуть все по отдельности и терять время, если можно сделать все за раз.

В этом вам помогут тройные чулки. Петля у них одна, а вот рукавов сразу три.

Обратите внимание, что если вы прокладываете одновременно три кабеля с тремя стандартными чулками, например пофазная высоковольтная КЛ из сшитого полиэтилена, то вертлюги должны закрепляться в разбежку, а не в одной плоскости. Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки. Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки

Для организации временного крепежа на вертикальных участках или в других местах, применяют поддерживающие чулки.

На электрических подъемных кранах или при подвеске на опоре, дабы не заморачиваться со спецкрепежом, это может быть очень выгодным решением.

Для проводов высоковольтных линий 110-750кв и грозотросов стандартные чулки не всегда подходят.

Из-за малого коэффициента трения, при больших усилиях, они могут соскальзывать. Здесь применяют изделия с маркировкой КЧГ и специальным типом плетения.

Вначале чулка сплетаются одиночные пары тросиков, потом идут двойные, а заканчивается все тройными парами. Это позволяет создать первоначальное хорошее сцепление.

Далее усилие тяжения переходит на двойную пару, а основную нагрузку несет на себе тройное плетение. Поэтому, если при натяжке голого провода АС или грозотроса, у вас постоянно соскальзывает чулок, не спешите ругать производителя, возможно вы неправильно подобрали модель.

Кабельные чулки для протяжки кабеля

Что делать, когда нужно поднять кабель в канале канализации? Необходимо использовать специальное приспособление. Кабельный чулок – это устройство, которое изготавливают специально для затяжки проводника в трубы канализации. Это приспособление с одной стороны состоит из ушка, к которой прикрепляется тянущая проволока, а с другой – тросики, которые свитые в трубку (хоботок). Этот хобот насаживается на конец провода и фиксируется. Далее мы рассмотрим устройство, назначение и типоразмеры кабельных чулков.

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

samelectrik.ru

Кабельный чулок — правила использования

Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.

В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.

Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.

Виды кабельных чулок и преимущества их использования

Применение кабельных чулок в процессе прокладки линейных кабелей заметно увеличивает эффективность выполнения строительства. В зависимости от типа кабеля и решаемой задачи, а также от разновидности канала применяются различные разновидности этих технологических приспособлений. Расскажем в статье, что такое кабельный чулок, где он используется и зачем нужен.

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
простота установки чулка на кабель и крепления его к протяжке;
отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Кабельные чулки для прокладки кабельных линий

Чулки, которые изготовлены из полимерных диэлектрических материалов, предназначены для работы с кабелями¸ имеющими небольшой диаметр и низкую погонную массу. Эти чулки предпочтительны при работе в воде и при повышенных требованиях к электробезопасности.

Защитные колпачки

С каждым ответвлением происходят срезы резьбы, которые также должны быть надлежащим образом загерметизированы. Для герметизации таких выводов обычно используются защитные колпачки.

Крышка зажима может быть встроенной или съемной. Проколы лучше выбирать со встроенными. Так как она находится на высоте подставки, эту кепку не всегда удобно доставать из сумки или кармана, а часто она и вовсе теряется.

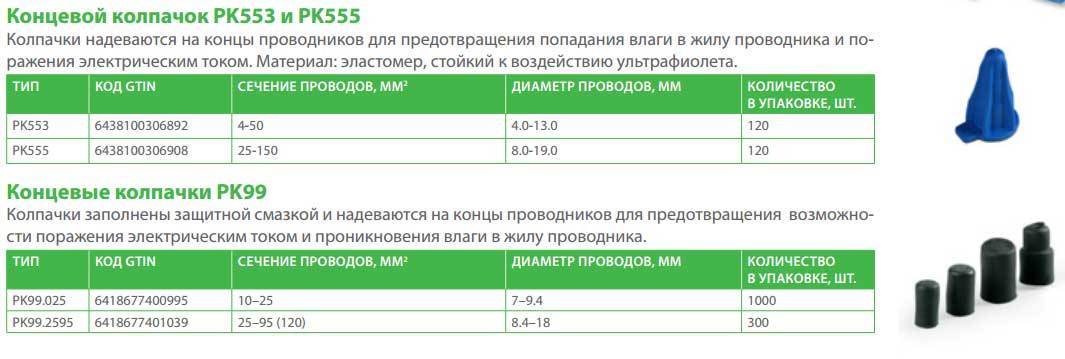

Технические характеристики и номенклатура колпаков изоляционных:

EnstoNiledKVTIEKEEnsto PK99, 553, 555
Найлд CE 6.35, 25.95
КВт КИ
ИЭК КИ

Если им не пользоваться, то СИП со временем «всосет» в себя столько влаги, что в вашем мерном шкафу может образоваться небольшая лужица!

Вот наглядный пример отсутствия SIP-герметизации на входе в дом и его последствия:

Расчет тяжения

Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?

На конечный результат оказывает влияние несколько факторов:

будете вы тянуть по горизонтали или под углом

А может вообще поднимать КЛ на несколько этажей вверх.

удельный вес кабеля

длина пролета или трассы

есть ли повороты на трассе и их количество

Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.

Общий вес всего монтируемого участка – 3кг*100м=300кг

Коэффициент трения о землю берете в следующей таблице:

Перемножаем эти величины и получаем – 300кг*0,8=240 кг/сил

Можно значительно снизить это усилие, применив комплект роликов.

Исходя из полученного результата, проверяйте выбранный по диаметру чулок.

Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.

Особенности и преимущества

Монтаж любого кабеля, в том числе и слаботочного, начинается с его протяжки

Вам нужно его протащить по какой-либо кабельной траншее, каналу или в пустотах стены, не важно на вертикальных или горизонтальных участках

Чтобы это проделать, конец кабеля должен быть надежно закреплен, за так называемый трос лидер. 100% надежность такого соединения как раз таки и обеспечивает кабельный чулок.

Помимо надежности он обладает еще рядом преимуществ:

равномерно распределяет нагрузку на всю длину захвата

сводит на нет риск повредить соседние кабеля, за счет плотного прилегания и отсутствия каких-либо выпирающих элементов в месте соединения

не оказывает влияния на токоведущие жилы

Вся нагрузка непосредственно передается на внешнюю оболочку и на кабель в целом.

простота крепления и демонтажа за считанные секунды
