Особенности прокладки СИП
Кабеля серии СИП рассчитаны только на воздушный монтаж на открытом пространстве (в соответствии с требованиями ГОСТ Р 52373-2005). Линию прокладывают по опорам, обеспечивая безопасный зазор между проводом и грунтом, а затем протягивают к фасаду жилого или промышленного объекта. Не допускается прокладка СИП под землей, в закрытых трубах или кабельных каналах, а также в помещениях.
К промежуточной опоре
Если расстояние от столба линии электропередач до фасада здания более 25 м, то необходима установка промежуточной опоры. На стояки фиксируют металлическими лентами кронштейн, на который надевают пару анкерных зажимов. Проложенный кабель натягивают ручной лебедкой и фиксируют клиньями, оставляя небольшую петлю между креплениями. Существуют специальные подвесы для промежуточных опор, оснащенные зажимами для предотвращения смещения проводки под воздействием ветра.
К несущей стене здания
Линию проводят к фасаду и крепят посредством анкерного зажима, расположенного на кронштейне. Основание фиксируют на перегородке с помощью шурупов или дюбелей, подкладывая под головки винтов разгрузочные шайбы. Если здание построено по каркасной технологии, то кронштейн располагают на силовом брусе. Для крепления используют винты с головкой под ключ (применять гвозди не следует из-за недостаточной прочности соединения).
Ошибки монтажа СИП, которые нельзя допускать
Вступление
Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).
Ошибка №1. Раскатка СИП по земле
Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ
Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах
Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.
Ошибка №2. Повторное использование прокалывающих зажимов
Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.
Ошибка №4. Два анкерных зажима на один кронштейн
Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.
Ошибка №4. Неправильный подбор соединительных гильз
При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.
Ошибка №6. Не обжимаются гильзы соединительных гильз
После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.
Ошибка №7. Неправильное соединение СИП и неизолированных проводов
В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.
Ошибка №9. Неправильно подключение уличного освещения
Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.
Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП
- Нельзя использовать раскаточные ролики без полимерного покрытия.
- Нельзя при раскатке СИП работать без вертлюг.
- Нельзя проверять провис стрел и силу натяжения без динамометра.
Elesant.ru
Другие статьи раздела: Воздушные линии электропередачи
- сайта
- Назад на главную
- Сантехника это система водоснабжения, канализации и отопления
- Размеры стандартной ванной комнаты
- Электрические схемы подключения скважинного насоса
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Однофазная и трехфазная электрическая сеть
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Особенности ввода электричества в деревянный дом
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Спуск и крепление кабеля к опоре
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- ВРУ. Вводно-распределительное устройство дома
- Подключение отвлетвления электропитания частного дома к воздушной линии
- Коллекторная схема водоснабжения
- Групповые линии освещения: общие норма и правила
- Вводной автомат. Расчет, выбор вводного автомата для квартиры
- Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
- Монтажные провода и кабели их назначение и описание
- Распределительные сети электрической энергии: характеристики, классификации и схемы
- Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
- Водопровод внутри здания
Что делать если вы стали свидетелем опасного провисания ВЛ?
Ни в коем случае не следует находится вблизи, если провод провис и самостоятельно пытаться подпереть, подвязать или откусить кабель с целью наживы. Это может быть фатально и опасно, т.к. линия под напряжением мало чем отличается от той, которая без напряжения. В одной из наших статей мы рассказывали про шаговое напряжение, которое тесно связано с повреждением кабельной трассы. Настоятельно рекомендуем ознакомиться с материалом.
Как правило, у каждой линии или участка есть хозяин или ответственное лицо за энергохозяйство, которое несет полную ответственность за безопасную эксплуатацию вверенного ему оборудования. Его то и необходимо ставить в известность. В том случае, если это сделать проблематично, следует звонить в районную энергоснабжающую организацию или аварийную службу, МЧС, районную администрацию, мэрию.
Это интересно: Какие бывают виды электропроводок?

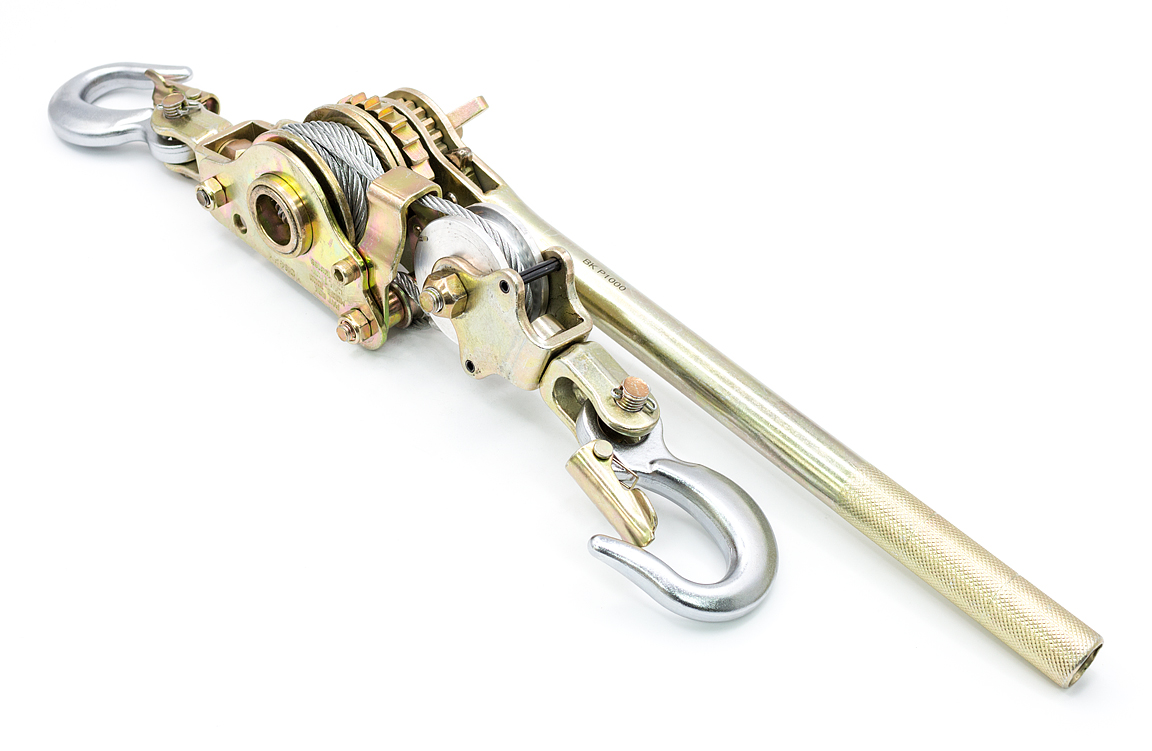

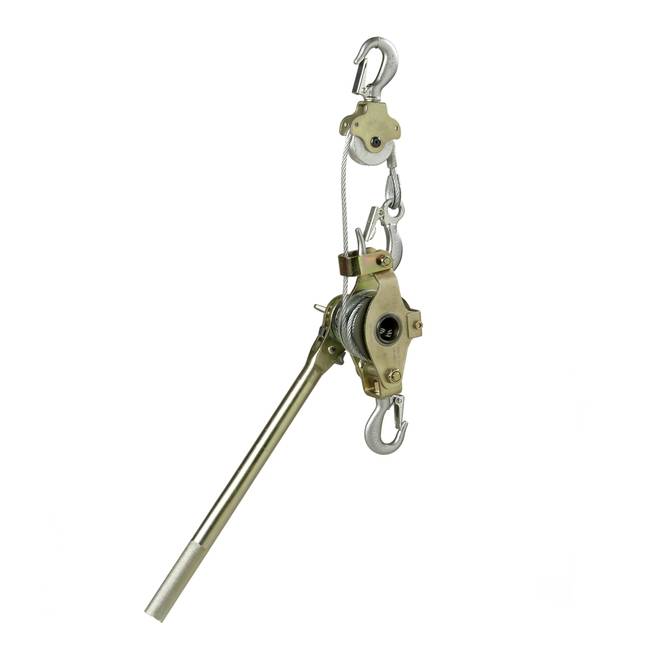

Правила безопасности при работе лебедкой
Чего нельзя делать при работе с ручной рычажной лебедкой:
- нельзя увеличивать длину троса. На барабан должен накручиваться ограниченный заводскими условиями метраж.
- не перегружайте инструмент свыше нормативных тяжений
- убирайте лебедку при сварочных работах как можно дальше, дабы не повредить брызгами тросик
- при натяжении на барабане всегда оставляйте минимум два витка
- не используйте механизм для подъема людей
- не удлиняйте самостоятельно рукоятку
- работать рукояткой должен только один человек. Не допускается применение усилия двух работников.
При выборе лебедки конечно идеальным вариантом был бы механизм с меньшим весом, большей длиной троса и максимальным усилием тяжения. Однако даже технически спроектировать такую модель нереально.
Каждая марка имеет свои плюсы и недостатки. Поэтому при покупке вам придется определиться, какие из характеристик являются главными и наиболее приоритетными именно в ваших условиях эксплуатации.
https://youtube.com/watch?v=aRux_vL5rig%3F
Характеристики линий электропередач
Силовые воздушные линии, на которых выполнен монтаж СИП, определяются как ВЛИ (воздушные линии с изолированными проводами). Они имеют значительные преимущества перед проводниками других систем:
- низкие затраты на эксплуатацию;
- не поддаются влиянию дождя, обледенения, солнечных лучей, шквалистого ветра;
- безопасность (возможность монтажа под нагрузкой);
- минимальная возможность возгорания;
- срок эксплуатации больше 40 лет.
Провода СИП предназначены передавать и распределять энергию в силовых воздушных линиях и сетях освещения мощностью от 0,38 до 35 кВт. Кабель изготавливается из нескольких жил, выполненных из сплава алюминия и покрытых высокопрочным полиэтиленом черного цвета, не реагирующим на воздействие ультрафиолета.
В этом видео показано как установить СИП:
Подключение от столба
Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант – подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.
Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.
Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.
Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.
Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.
Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.
Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.
Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.
Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию – транспортировку электричества.
От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.
Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.
Раскатка провода
К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.
На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.
Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:
- На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
- За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
- С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
- Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
- После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.
На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.
В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.
Техника безопасности
Нельзя проводить любые электромонтажные работы:
- при повышенной влажности, в тумане или во время дождя;
- в темное время суток;
- в одежде с короткими или засученными рукавами;
- с использованием соединения «орех» при подключении на фасаде;
- если на опоре обнаружены любые повреждения ВЛИ.
Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750
В любом случае натягивать провода, стоя на лестнице, категорически запрещено
В любом случае натягивать провода, стоя на лестнице, категорически запрещено.
Для монтажа потребуется:
- отключить все питающие автоматы, чтобы СИП находился без нагрузки;
- спецодежда с термозащитой;
- технологические карты (все работы ведутся только по этим документам);
- регламентированные технологическими картами средства защиты;
- изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.
Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.
Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.
СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами
Важно, чтобы крепеж был проведен правильно
Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.
Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.
Ошибки монтажа СИП, которые нельзя допускать
Воздушные линии электропередач
Вступление
Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).
Ошибка №1. Раскатка СИП по земле
Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ
Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах
Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.
Ошибка №2. Повторное использование прокалывающих зажимов
Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.
Ошибка №4. Два анкерных зажима на один кронштейн
Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.
Ошибка №4. Неправильный подбор соединительных гильз
При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.
Ошибка №6. Не обжимаются гильзы соединительных гильз
После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.
Ошибка №7. Неправильное соединение СИП и неизолированных проводов
В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.
Ошибка №9. Неправильно подключение уличного освещения
Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.
Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП
- Нельзя использовать раскаточные ролики без полимерного покрытия.
- Нельзя при раскатке СИП работать без вертлюг.
- Нельзя проверять провис стрел и силу натяжения без динамометра.
Другие статьи раздела: Воздушные линии электропередачи
- сайта
- Назад на главную
- Сантехника это система водоснабжения, канализации и отопления
- Размеры стандартной ванной комнаты
- Электрические схемы подключения скважинного насоса
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Однофазная и трехфазная электрическая сеть
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Особенности ввода электричества в деревянный дом
- Электроснабжение квартиры: граница эксплуатационной ответственности
- Спуск и крепление кабеля к опоре
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- ВРУ. Вводно-распределительное устройство дома
- Подключение отвлетвления электропитания частного дома к воздушной линии
- Коллекторная схема водоснабжения
- Групповые линии освещения: общие норма и правила
- Вводной автомат. Расчет, выбор вводного автомата для квартиры
- Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
- Монтажные провода и кабели их назначение и описание
- Распределительные сети электрической энергии: характеристики, классификации и схемы
- Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
- Водопровод внутри здания
Крепление лебедки и проводов
Правильное крепление лебедки и проводов является важным шагом при установке натяжки сип проводов с помощью лебедки. Ведь от этого зависит эффективность работы системы и безопасность всех участников процесса.
Перед началом установки следует убедиться, что выбранная лебедка соответствует требованиям по мощности и надежности. Рекомендуется использовать лебедки производства известных брендов и проверить их сертификаты соответствия.
1. Подготовка основания для лебедки:
- Выберите подходящее место для установки лебедки, учитывая прочность и устойчивость поверхности.
- Закрепите основание лебедки к бетонной или металлической площадке с помощью анкерных болтов.
2. Крепление лебедки:
- Установите лебедку на основание и зафиксируйте ее болтами или специальными креплениями.
- Убедитесь, что лебедка надежно закреплена и не имеет возможности двигаться во время работы.
- Проверьте, что лебедка находится в правильной позиции и легко доступна для обслуживания.
3. Подготовка проводов:
- Размотайте провода и проверьте их целостность.
- Убедитесь в отсутствии повреждений на изоляции и выполняющем слое проводов.
- Зафиксируйте концы проводов на шпулях лебедки, обеспечив правильную намотку.
4. Крепление проводов:
- Постепенно и аккуратно натяните провода на желаемую натяжку с помощью лебедки.
- Закрепите концы проводов на опорных столбах, особых креплениях или других подходящих местах.
- Убедитесь в надежности и прочности крепления проводов, их отсутствии провисаний и проскальзываний.
5. Проверка и регулировка натяжки:
- Осмотрите провода и крепления на предмет повреждений после установки.
- При необходимости, выполните дополнительную регулировку натяжки проводов, чтобы достичь желаемого уровня.
Следуя этим рекомендациям, можно обеспечить надежное и безопасное крепление лебедки и проводов при установке натяжки сип проводов. Это поможет достичь эффективности работы и долговечности системы.

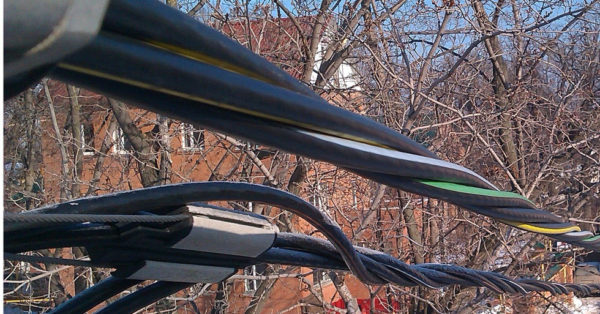

Ввод СИП в дом
Самонесущий изолированный провод представляет собой многожильный алюминиевый провод, покрытый изоляционной оболочкой из сшитого полиэтилена устойчивого к воздействию ультрафиолета. Для прокладки воздушных линий электропередач используют 2 или 4 провода скрученных между собой. Двужильный СИП применяется для прокладки линий 220В, а четырехжильный для линий 380В. В некоторых марках СИП нулевой проводник может быть не покрыт оболочкой. Также в некоторых марках СИП внутри нулевого проводника прокладывается стальной сердечник. Чаще всего для ответвительных абонентских линий используются кабели с сечением жил 16 или 25 мм 2 , магистральные распределительные лини могут иметь большее сечение. Срок службы кабеля СИП составляет 30 – 45 лет.
При монтаже ВЛ с самонесущими изолированными проводами, в отличие от ВЛ с оголенными проводниками, не требуется применение изоляторов и траверс. Провода крепятся непосредственно к опорам с помощью специальной арматуры. При этом возможно применение опор меньшей высоты. Применение СИП позволяет прокладывать как силовые, так и слаботочные, например телефонные, линии используя одни те же опоры.
При эксплуатации воздушных линий на основе СИП исключены захлесты во время сильного ветра, не происходит коротких замыканий при падении деревьев на провода. Большая прочность скрученных проводов позволяет значительно уменьшить ширину просек при прокладке воздушных линий в лесу. Полиэтиленовая изоляция проводников препятствует намерзанию мокрого снега, поэтому аварии на ВЛ с применением СИП во время снегопадов крайне редки. Эти обстоятельства значительно повышают надежность электроснабжения и снижают эксплуатационные расходы.
Применение СИП для постройки новых воздушных линий и при реконструкции старых ВЛ часто влечет за собой изменение требований «Технических условий» на подключение потребителей. Многие энергоснабжающие организации включают в технические условия выполнение электрических вводов в дома с помощью СИП.
Раскатка провода
К монтажу СИП приступают после установки опор ВЛИ с закрепленными на них зажимами.
На анкерных опорах, несущих усилие натяжения проводников, устанавливаются анкерные зажимы, на расположенных между ними промежуточных опорах — поддерживающие зажимы.
Монтаж кабеля СИП начинается с его раскатки. Для этого последовательно выполняются следующие действия:
- На всех опорах анкерного пролета, на котором монтируется провод, устанавливаются специальные раскаточные ролики. На крайних, анкерных опорах, ролики крепятся с помощью ремня, на промежуточных опорах ролики подвешиваются на крюк в проушины для поддерживающих зажимов;
- За одной из крайних опор пролета устанавливается барабан с проводом. Располагается он в вертикальном положении на специальных подставках, позволяющих ему вращаться в процессе раскатки. Для того, чтобы провод входил в ролик под более пологим углом, барабан рекомендуется устанавливать от опоры на расстоянии, не менее ее длины;
- С другой стороны монтируемого пролета располагается барабан, на котором намотан трос-лидер, обычно представляющий собой синтетический канат диаметром 10–12 мм, в зависимости от способа раскатки (ручная, механизированная);
- Далее осуществляется ручная раскатка троса-лидера. Эта операция производится путем последовательного подъема на каждую опору, заправкой троса в ролик и дальнейшей его протяжки;
- После подъема на последнюю опору, трос-лидер соединяется с СИП посредством специального чулка и вертлюга, препятствующего закручиванию провода в процессе раскатки.
На этом подготовительные процедуры заканчиваются, и начинается собственно раскатка провода. Трос-лидер медленно, без рывков вытягивается в обратную сторону. При механизированной раскатке, работает сматывающее устройство барабана, приводимое двигателем внутреннего сгорания с редуктором, трос-лидер также может вытягиваться вручную.
В процессе раскатки, провод, следуя за тросом-лидером, поднимается на опору и занимает его место на роликах. Ролики и барабаны должны быть расположены так, чтобы при раскатке не происходило трения провода по земле, опоре и другим конструкциям. Недопустимо применение технологии, при которой провод раскатывается на земле, а затем поднимается на опору.
Подвод СИП в дом
Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.
Проблему решают следующими способами:
- Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
- Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.
Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.
{SOURCE}
Способы подключения
При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:
через клеммную колодку;
используя зажимы «орешки»;
устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.
заводят СИП в электрический щит и в вводной автомат;
подключают непосредственно к счетчику (также через автоматы).
Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.
Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.
Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.
Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.
Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.
Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.
Преимущества СИП
Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.
Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.
СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.
СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.
СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.
Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.
Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.
Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.
К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.
Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).
Особенности обслуживания лебедок для натяжения сип кабеля
Лебедка для натяжения сип кабеля является незаменимым инструментом для выполнения работ по натяжению кабеля. При правильном обслуживании лебедки можно обеспечить ее долговечность и надежную работу. В этом разделе будут рассмотрены основные особенности обслуживания лебедок для натяжения сип кабеля.
Регулярная очистка лебедки
Периодическая очистка лебедки от грязи, пыли и других загрязнений является важным шагом в обслуживании. В процессе работы лебедка может попадать в различные условия, такие как пыльные или влажные места. Грязь и пыль могут накапливаться на поверхности и в механизме лебедки, что может привести к ее выходу из строя или ухудшению ее работоспособности.
Смазка механизма лебедки
Для бесперебойной работы лебедки необходимо регулярно смазывать ее механизм. Смазка позволяет уменьшить трение и износ деталей, а также обеспечивает плавную и эффективную работу лебедки. Для смазки механизма лебедки следует использовать специальные смазочные материалы, рекомендованные производителем.
Проверка состояния троса или каната
Трос или канат, используемые на лебедке для натяжения сип кабеля, должны быть в хорошем состоянии. Периодически следует осматривать трос или канат и проверять на наличие повреждений, таких как износ, разрывы или коррозия. При обнаружении повреждений, необходимо заменить трос или канат на новый, чтобы избежать возможных аварийных ситуаций.
Правильное хранение лебедки
После использования лебедку следует правильно хранить, чтобы избежать неправильной работы или повреждения деталей. Рекомендуется хранить лебедку в сухом помещении, защищенном от влаги, грязи и прямых солнечных лучей. Также следует учесть вес лебедки при ее хранении и избегать перегрузки и деформации конструкции.
Проверка работоспособности лебедки
Регулярная проверка работоспособности лебедки является важным этапом обслуживания. Перед использованием лебедки следует проверить ее работу, убедиться, что все механизмы функционируют должным образом. При обнаружении любых неисправностей или необычных звуков в работе лебедки, следует обратиться к производителю или специалисту для диагностики и ремонта.
Соблюдение этих основных мер по обслуживанию лебедок для натяжения сип кабеля поможет сохранить их работоспособность и продлить их срок службы.
