Методы измерений
При прокладке трубопровода, блуждающие токи вычисляются путем измерения разности потенциалов между двумя точками поверхности земли, перпендикулярных друг другу и находящимся на равно удалении в 100 м. Измерения производятся через каждый километр.
Приборы для измерений должны обладать классом точности не менее 1,5 и собственным сопротивлением от 1 МОм. Разность потенциалов между измерительными электродами не должна превышать 10 мВ. По времени одно измерение должно продолжаться не менее 10 мин, с фиксированием результата каждые 10 с.
Измерения в зоне действия электротранспорта нужно проводить во время наибольшей нагрузки. Если разность показаний потенциалов будет превышать 0,04В, то это является признаком наличия блуждающих токов.
В качестве приборов для измерения можно использовать пару электродов сравнения: медно-сульфатный переносной и соединительный. Помимо этого понадобится цифровой мультиметр для выполнения замеров, а также гибкий изолированный провод, длина которого должна быть не менее 100 метров.
Несмотря на свои небольшие значения, это явление может нанести существенный урон подземным (и не только) коммуникациям. Источники блуждающих токов могут быть самые различные. Поэтому необходимо предпринимать все профилактические мероприятия по устранению этого нежелательного эффекта.
Напоследок рекомендуем просмотреть полезное видео, на котором наглядно показывается, как защититься от данного явления:
Вот мы и рассмотрели причины возникновения блуждающих токов и защита от них. Теперь вы знаете, что это такое и как избавиться от данного явления даже в домашних условиях!
Наверняка вы не знаете:
- Чем опасна утечка тока в квартире
- Как сделать заземление в доме своими руками
- Что такое система уравнивания потенциалов
Нужно ли заземлять полотенцесушитель
Для начала необходимо знать, что заземление (сооружение контуров заземления собственноручно) не требуется, если:
- 1. Вы используете электрический полотенцесушитель (такие полотенцесушители обычно снабжены специальными вилками, в которых присутствует заземляющий провод , все это подключается в розетку, а сами розетки уже должны быть присоединены к контуру заземления).
- 2. Вы живете в частном доме или квартире, и у Вас отдельная система отопления.
Заземление полотенцесушителя обязательно производить в следующих случаях:
- 1. Если ваша сушилка соединена с системой отопления металлопластиковой трубой. Внутри металлопластиковой трубы находится алюминий, который проводит электрический ток: в местах соединения, где расположены фитинги, электрическая цепь разрывается. Соответственно, такой полотенцесушитель необходимо подключить к контуру заземления, либо к стояку горячего водоснабжения.
- 2. Если ваша система горячего водоснабжения сделана из металлопластиковых труб.
Как заземлить полотенцесушитель
Все электрические полотенцесушители, как было указано выше, подключаются к розетке с заземлением, при этом в таких сушилках предусмотрен заземляющий провод с отдельным контактом на вилке. Так как полотенцесушители обычно устанавливаются в ванной комнате, следует осмотреть розетку, к которой он будет подключен. Такая розетка должна быть в специальном защитном корпусе, предотвращающем попадание влаги внутрь самой розетки.
Существует 2 основных способа заземления полотенцесушителя:
- 1. Использование системы уравнивания потенциалов, которую необходимо смонтировать собственноручно, затем осуществить заземление этой системы на общее заземление электрического щитка. Так следует поступать, если в доме или квартире вместо металлических коммуникаций используются коммуникации, сделанные из полимеров （металлопластиковые трубы）.

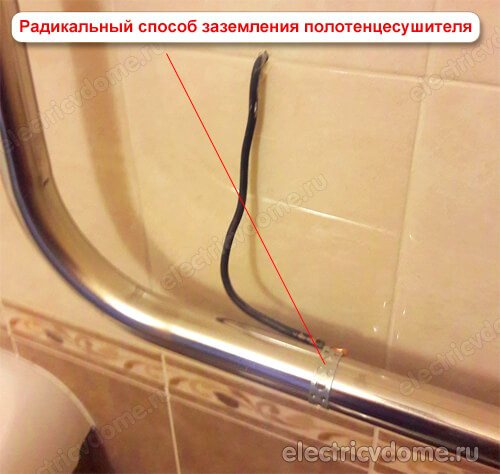

- 2. Заземление непосредственно трубы корпуса полотенцесушителя обычным проводом к стальному стояку.
Чтобы реализовать заземление полотенцесушителя вторым способом, нужно для начала обзавестись хомутом, предварительно сняв с него все изолирующие материалы. Этот хомут должен иметь клемму для присоединения провода. Затем хомут крепится на трубу корпуса полотенцесушителя.
Берется обычный медный провод, который должен иметь сечение 4 мм2. Этот провод с одной стороны подключается к клемме хомута, другой его конец необходимо подключить либо к заземлению электрического щитка, либо к стальному стояку. Помимо этого, не забудьте подключить к контуру заземления и другие устройства, находящиеся в вашей ванной комнате.
| Такие методы не требуют много времени на их осуществление, но взамен достается долгая и бесперебойная работа полотенцесушителя, и в дальнейшем вопрос “как заземлить полотенцесушитель” не вызовет затруднений. |
Друзья также смотрите видео для чего нужно заземлять полотенцесушитель.
Вы заметили, что полотенцесушитель из нержавейки в ванной комнате начинает покрываться пятнами ржавчины размером с 2-3 спичечные головки. А если это пятно вытереть, то за ним стоит маленькая еле заметная точечка, которая и ржавеет, и распространяется по поверхности. Это – коррозия металла. И рок здесь ни при чем. Находящиеся в воде и земле металлические конструкции подвергаются двум типам коррозии: гальванической и так называемой «коррозии от блуждающих токов».
Электрохимическая коррозия: как защитить полотенцесушитель?
Каждый хозяин знает, что ремонт в доме и квартире непрерывен. Не всем и не сразу удается учесть все детали и нюансы, да и в процессе ремонта каждый старается как можно быстрее, при этом долговечнее и качественнее все сделать. При это критерий «недорого» также частый путник того, кто начал ремонтные работы. Однако тому, кто уже столкнулся с его последствиями, известно, что дешево и долговечно – понятия антонимы. Потому лучше сразу отдать предпочтение лучшим материалам. Это относится ко всему, включая и полотенцесушитель.
Почему важно правильно использовать полотенцесушитель
Всем известно, что полотенцесушитель отвечает за поддержание комфортного температурного режима, а также за качественное высушивание белья. Значимость этого прибора замечают лишь в те моменты, когда она начинает выходить из строя. К сожалению, такие ситуации не редкость. При этом полотенцесушители могут легко подвергать электрокоррозии и протеканию.
Почему важно правильно использовать полотенцесушитель
Чем опасны протечки и электрокоррозия?
Сперва наперво эти недуги опасны для ваших соседей. Имеется ввиду, что они могут усугубить перепады давления, что может привести к срыву прибора. Думаем, не нужно пояснять в какую копеечку выльется вам эта поломка.
Как защитить полотенцесушитель от всех поломок?
Существуют универсальные метода того, как защитить полотенцесушитель от электрокоррозии и поломок. Сперва вам необходимо выбрать полотенцесушитель, который изготовлен из материалов высокого качества, при этом надежных и долговечных.
Наиболее популярным среди таких материалов является нержавеющая стальмарка AISI 304. Любое изделие с ее использованием прослужит своему хозяину не одно десятилетие. Однако существует нюанс – не обойдется без блуждающих токов, которые запускают процесс электрохимической коррозии и провоцируют образование точек коррозии, увеличивающиеся с ходом времени. При этом они являются причиной образования злосчастных подтеканий.
Как защитить полотенцесушитель от всех поломок
Почему образуются блуждающие токи?
Электрический ток образуется в водной среде за счет ее трения о металлические стенки труб либо же по причине заземления соседом неверно работающего электроприбора, к примеру, стиральной машины старого производства.
Данные факторы позволяют распространиться токам по трубам и перейти в воду, что и приводит внутренней ржавчине полотенцесушителя.
Повышенная жесткость воды также причина неблагоприятной среды для образования токов по причине соприкосновения металлов с различными потенциалами. Кроме того, даже пути трамваев, которые проходят недалеко от труб, могут являться причиной образования тока в воде.
Как исправить это явление?
Производители знают, как частично можно разрешить эту проблему. Выход в заземлении. Но оно так же должно быть грамотно выполнено: заземляется вставка из металла, которая расположена перед полотенцесушителем, но не в коем случае не заземляет корпус.
Как защитить полотенцесушитель от коррозии?
Купить полотенцесушитель рекомендуется тот, который качественно выполнен из материалов, относящихся к высококачественным. Вы также можете подобрать тот дизайн, что будет по душе исключительно вам.
Не рекомендуется в целях экономии устанавливать полотенцесушитель самостоятельным образом – высок риск того, что вы навредите себе и домочадцам. Лучше доверьте монтаж специалистам и в обязательном порядке требуйте от них гарантию работы.
Воздействие на металлические объекты
Как известно из школьного курса физики, для любого тока какие-либо металлические объекты служат лучшим проводником, нежели земля. Именно по этой причине блуждающий ток проходит по металлу, а не по почве. Токи, встречая на своём пути любой металлический объект, имеющий меньшее удельное сопротивление, чем окружающий его грунт, натекают на него. Место входа называется катодной зоной. Пройдя по металлическому пути, блуждающий ток выходит из него. И это место выхода принято называть анодной зоной. Именно здесь и происходит реакция, вызывающая коррозию. Такая коррозия может встречаться и в месте входа тока в землю из источника блуждающего тока.
Главная проблема заключается в том, что, в основном, блуждающий ток носит постоянный характер. Это служит причиной быстрого разрушения металлических объектов. Таким образом, разрушаются не только рельсы, но и, например, их скрепления.
Если повреждено защитное покрытие металлических конструкций, то в местах таких анодных зон возникают дыры. Читая всё вышеперечисленное, можно сделать вывод, что блуждающий ток может нанести не только достаточно серьёзные повреждения изделиям из металла, но и существенный экономический ущерб.
Механизм образования блуждающих токов
В таблице мы привели в качестве примера несколько источников, теперь рассмотрим подробно, как в них образуется интересующий нас процесс. Как уже упоминалось выше, чтобы он появился, между двумя точками на земле должно произойти возникновение разности потенциалов. Такие условия создаются контурами ЗУ систем с глухоизолированной нейтралью.
Нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.
Образование блуждающих токов между ЗУ нулевого провода
Практически аналогичные условия образуются, когда возникают проблемы с изоляцией проводов (разрушение оболочек) кабельных магистралей или ВЛ. При возникновении КЗ на землю, в этой точке потенциал равный или близкий к фазе. Это вызывает образование тока утечки к ближайшему ЗУ с потенциалом PEN-провода.
В приведенном примере о постоянной утечке переменных токов речь не идет, поскольку согласно действующим нормам на поиск и устранение повреждения отводится два часа. При этом, в большинстве случаев, отключение поврежденной линии или локализация участка с КЗ производится автоматически. Процесс может существенно затянуться, если сила тока КЗ ниже аварийного порога.
Как показывает практика, наибольшая доля источников токов постоянной утечки приходится на городской и пригородный рельсовый электротранспорт. Механизм их образования продемонстрирован ниже.

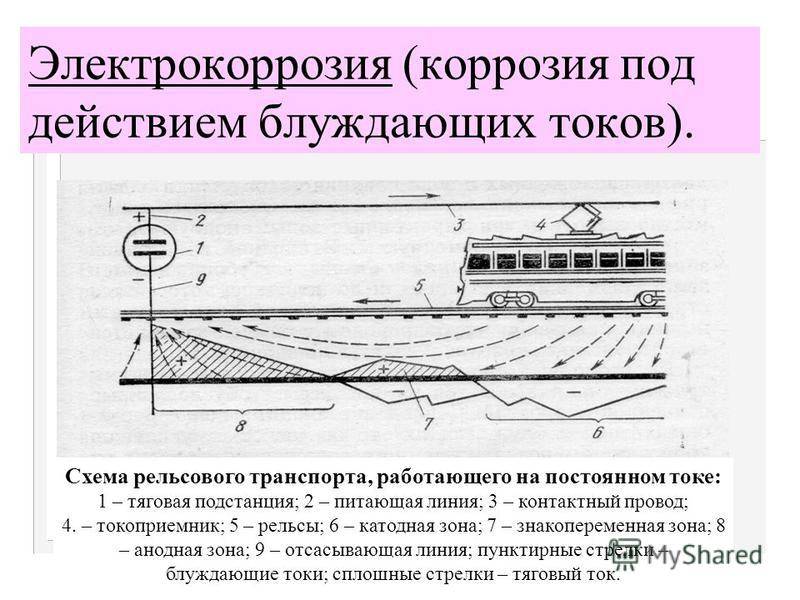

Рельсовый электротранспорт в качестве источника блуждающих токов
Читайте так же: Диаметр футляра для труб диаметром свыше 200 мм принимают
Обозначения:
- Контактный провод, от которого получает питание силовая установка электротранспорта.
- Питающий фидер (подключен к контактному проводу).
- Одна из тяговых подстанций, питающая сети трамваев.
- Дренажный фидер (подключен к рельсам).
- Рельсы.
- Трубопровод на пути прохождения блуждающих токов.
- Анодная зона (положительные потенциалы).
- Катодная зона (отрицательные потенциалы).
Как видно из рисунка, постоянное напряжение в тяговую сеть поступает с подстанции и по рельсам возвращается обратно. При недостаточном сопротивлении рельсовых путей относительно земли, в грунте возникают электрические блуждающие токи. Если на пути распространения утечки блуждающих токов находится трубопровод или другая металлическая конструкция, то она становится проводником электричества.
Это связано с тем, что ток распространяется по пути наименьшего сопротивления. Соответственно, как только появляется проводник, ток будет распространяться по металлу, поскольку его электрическое сопротивление меньше, чем у земли. В результате участок трубопровода, через который проходит электроток, будет в большей степени подвержен коррозии металла. О причинах этого рассказано ниже.
Воздействие на металлические объекты
В земле находится множество металлических объектов, таких как: различные системы трубопроводов, бронированные кабельные линии, железобетонные фундаменты строений. Так как металл является лучшим проводником по сравнению с землей, то электроток будет проходить по нему, а не по грунту. Место входа называется «катодная зона». Место выхода – «анодная зона».
Отдельно хотелось бы рассмотреть коррозийные процессы в водопроводных трубах. Подземные воды содержат в себе множество растворимых веществ и являются хорошим проводником. Например, в трубопроводе, находящемся в грунте, образуется коррозия в результате процесса электролиза. Это особенно выражено на участке анодной зоны. В катодной зоне поражения конструкций носят менее разрушительный характер.
В результате крайне разрушительного воздействия на все вышеперечисленные объекты, блуждающие токи способны нанести существенный экономический ущерб.
Процесс формирования
Основой для появления блуждающих токов служит бесчисленное множество оборудования, работающего от электрического заряда, в результате возможными источниками являются такие элементы:
- наличие ЗУ в подобных объектах как подстанции, ВЛ с нулевым проводником, распределители;
- появление активности, в конечном итоге разрушения слоя изоляции проводов, несущих ток в кабелях и ВЛ сетях, где нейтраль изолирована;
- присутствие связующего инновационного звена между проводником и почвой в конструкциях с заземленной нейтралью и рельсовых транспортах, движимых током.
Механизм появления спонтанных разрядов можно рассмотреть на примере одного из приведенных пунктов.
Один конец нулевого провода объединен с ЗУ электрические станции, а другой присоединен к шине PEN потребляющего энергию, обладающей присоединением к ЗУ. Отсюда следует, что разница потенциалов электрического значения между выводами сформировывает блуждающие токи, так как энергия станет передаваться на ЗУ, что со своей стороны сформирует цепь.
В этом случае объем потерь не имеет высокого процента, так как пройдёт по пути самого малого сопротивления, однако конкретная часть попадет в землю.
Точно также происходит утечка энергии и в случае с повреждением изоляции проводки.
При этом неизменная бесперебойная утечка не имеет места, так как о ее появлении сигнализирует система и происходит автоматическая локализация участка, а еще согласно нормативам, есть конкретный временной период, отведенный на удаление поломок.
Важно! Cогласно статистике, центральные места формирования утечки электрической энергии и образования блуждающих токов приходятся на городские и пригородные зоны, где есть наземный транспорт, зависящий от энергосети. Токи на рельсах. Токи на рельсах
Токи на рельсах
При эксплуатации городского электрифицированного транспорта, подается напряжение из подстанции в тяговую систему, переходящее на рельсы и совершающее обратный цикл. Если рельсы как металлическая база относительно проводника не устойчивы, это ведет к появлению в почве размещений блуждающих токов, тогда каждая металлическая конструкция, появившаяся на их пути, к примеру, изделия сантехнические, выступают в качестве проводника.
Важно! Происходит такое взаимное действие в виду того, что ток двигаясь, подбирает путь наименьшего сопротивления, которое у металла меньше, чем у земли. Все это приводит к ускоренному разрушению изделий из металлов. Все это приводит к ускоренному разрушению изделий из металлов
Все это приводит к ускоренному разрушению изделий из металлов.
Виды и появления блуждающих токов

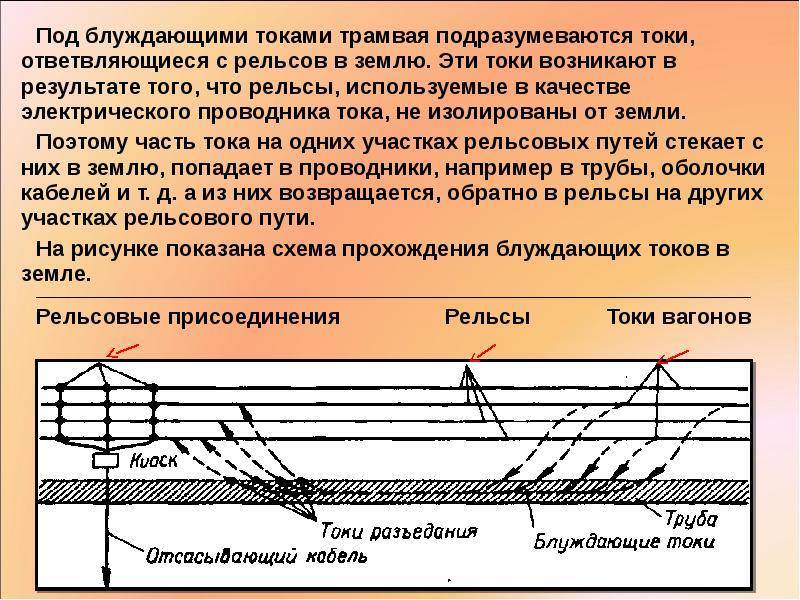

Одна из причин связана с массовым применением рельсового электротранспорта. Электрифицированные ЖД магистрали, трамваи и метро, рудничная локомотивная контактная откатка становятся причиной появления блуждающих токов и наносят ущерб газовым трубопроводам, водопроводным линиям, бронированным кабельным сетям, металлоконструкциям.

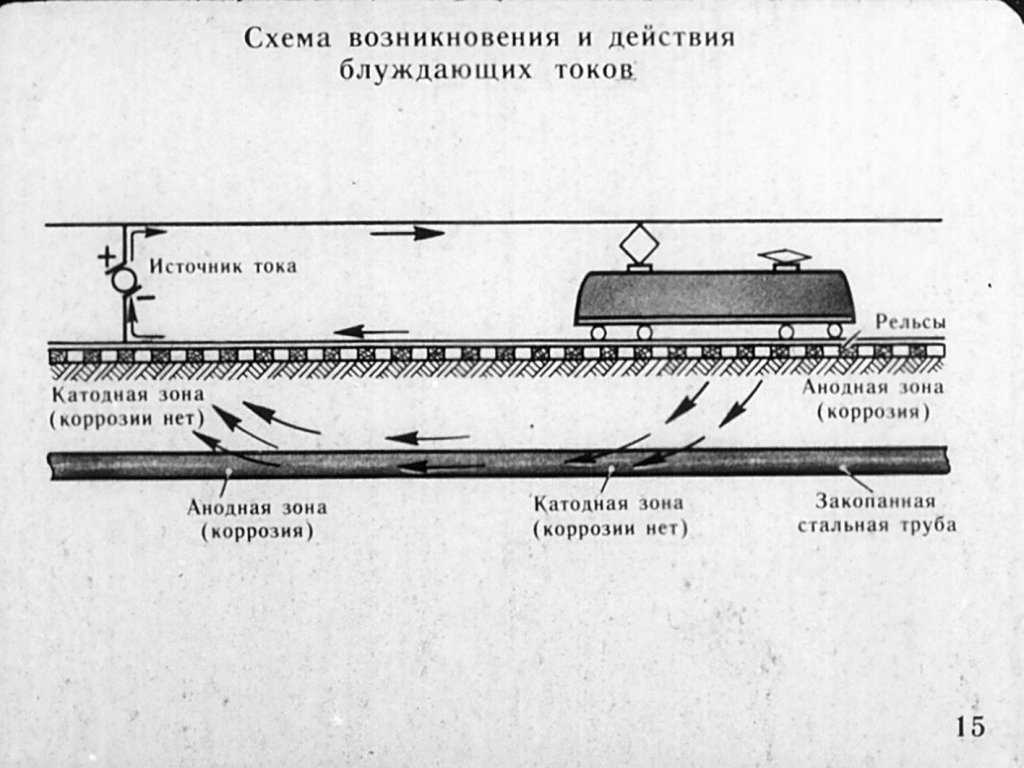

Общая схема происходящего в этом случае следующая:
- Рельсовый путь используется в качестве проводника, по которому ток возвращается к обратному фидеру тяговой подстанции.
- На участках, которые плохо изолированы от земной поверхности, происходит утечка части энергии в грунт. Так как потенциал в этой точке максимален, появляется блуждающий ток, который движется в зону с небольшим потенциалом. А таким участком и становится труба или кабель в оплётке, любая металлическая конструкция, расположенная в земле.
- Пройдя по металлу, как по пути наименьшего сопротивления, в зону, где потенциал существенно уменьшается, ток выходит в грунт и возвращается в рельсовый путь.
В результате таких процессов в анодных зонах, участки выхода токов из рельсов и трубопровода, возникает процесс электрохимической коррозии. При этом скорость разрушения металлов может достигать десятка миллиметров в год. Для рельсового пути такие повреждения несущественны из-за большой толщины стали, хотя также снижают срок службы конструкции.
А вот для труб с небольшой стенкой такие повреждения становятся критичными. Выглядят они как сквозные отверстия небольшого диаметра. Если трубопровод находится в зоне длительного воздействия блуждающих токов без надлежащей защиты, может возникнуть ситуация, когда его поверхность напоминает решето.
Также читайте: На каком расстоянии не опасно жить рядом с ТЭЦ
Среди двух других потенциальных источников возникновения блуждающих токов выделяют:
- Трансформаторные подстанции, распределительные устройства с заземляющим оборудованием, линии ЛЭП с глухозаземлённой нейтралью. В случае постоянных небольших утечек на землю, уровень которых не достигает предела срабатывания защитных устройств, в зоне вокруг этих сооружений также возникают паразитные блуждающие токи.
- Электрокабельные сети подземного заложения также становятся причиной подобного эффекта при снижении диэлектрических свойств изоляции или её пробое.
Объяснение схемы выше: нулевой провод (PEN) одним концом соединен с ЗУ электроподстанции, а вторым подключен к шине PEN потребителя, которая соединена с заземляющим устройством объекта. Соответственно, разница электрических потенциалов между выводами нулевого проводника будет передаваться ЗУ, что создаст условия для образования цепи. Величина утечки будет незначительной, поскольку основная нагрузка пойдет по пути наименьшего сопротивления (нулевому проводнику), но, тем не менее, часть ее пойдет по земле.
Понятно, что в большинстве случаев разрушающее воздействие в таких условиях будет меньше, чем в зонах расположения рельсовых путей электротранспорта, но оно также оказывает своё влияние.
Причина появления тока в домашнем быту
Существует ещё один вид блуждающего тока, который правда не связан с процессами, происходящими в земле. Речь идёт о появлении аналогичных повреждений на стальных полотенцесушителях, радиаторов отопления, установленных в обычных зданиях. Основной причиной становится разница потенциалов на этих устройствах и заземлённых участках водопровода или системы отопления.
Раньше все эти сети монтировались из металлических труб и обязательно заземлялись. Поэтому в пределах одного здания разницы потенциалов на отдельных участках или элементах системы не существовало или она была настолько минимальной, что не приносила никакого вреда.
Сейчас ситуация кардинально изменилась, и причиной этого стало массовое применение полипропиленовых и металлопластиковых труб. Полимерные материалы обладают высоким удельным сопротивлением, поэтому их можно считать хорошими диэлектриками. В результате получают изолированные друг от друга участки сети. При этом вода остаётся хорошим проводником, она отлично переносит скапливающийся статический заряд.
Поэтому и происходит появление эффекта блуждающих токов, вызванного разницей потенциалов на заземлённом участке сети и отдельных полотенцесушителях или батареях. В этом случае электрохимическая коррозия быстро разрушает тонкостенные металлические устройства.
Характеристики прибора измерения блуждающих токов трубопровода
- «Дар» имеет два независимых измерительных входа, каждый из которых содержит четыре диапазона измерений: ± 100, ± 10, ± 1 и ±0,1 В. Выбор диапазона измерений производится прибором автоматически в зависимости от величины сигнала или фиксировано при программировании прибора. Погрешность измерения в каждом из диапазонов не более 0,2% от максимального значения диапазона.
- «ДАР» по входу имеет защиту от перенапряжения ± 200В. Входное сопротивление каждого канала — 10 МОм. Значение интервала между измерениями задается предварительно и может находится в диапазоне от 0,5 до 120 с.
- Память прибора позволяет запоминать до 110 000 измеренных значений блуждающих токов.
- Питание пpибора осуществляется от аккумуляторных батарей 4,5-6,2 В.
- Время работы без подзарядки аккумулятора 60-90 дней в зависимости от интервала измерений.
- Прибор снабжен внутренним таймером с минимальным потреблением энергии и только на время измерения одной величины включается питание всего прибора.
- Каждое 257 измерение, помимо измеряемой величины блуждающего тока или параметров катодной защиты, в память прибора записывается величина напряжения питания прибора.
- При разряде аккумуляторной батареи до величины 4,4 В прибор автоматически отключается и переходит в режим минимального потребления сохраняя все измеренные величины.
- Полученные результаты измерения переписываются в ПЭВМ по последовательному каналу — RS-232. Это может быть стационарная ПЭВМ или портативная»Nоtе book», если время разряда аккумуляторов позволяет ему продолжать работу на трассе.
Способы защиты от блуждающих токов
Для предотвращения пагубного воздействия электрохимического потенциала применяются методы защиты, которые могут отличаться в зависимости от особенностей металлических конструкций. Рассмотрим в качестве примера способы защиты водопроводных труб, полотенцесушителей и газопроводов, начнем в порядке данной очередности.
Видео про различные защиты от блуждающих токов
Защита водопроводных труб
Для проложенных в земле металлоконструкций, в частности водопроводных труб, применяются две методики защиты: пассивная и активная. Подробно опишем каждую из них.
Пассивная защита
Данная методика предусматривает нанесение на поверхность металлоконструкций специального изолирующего слоя, образующего защитный барьер между землей и металлической оболочкой. В качестве изоляционного материала используются полимеры, различные виды эпоксидных смол, битумное покрытие и т.д.
Пример защитного покрытия трубы для подземной укладки
К сожалению, современная технология не позволяет создать защитный барьер, обеспечивающий полную изоляцию. Любое покрытие обладает определенной диффузионной проницаемостью, поэтому при данном способе возможна только частичная изоляция от грунта. Помимо этого следует учитывать, что в процессе транспортировки и монтажа может быть нанесено повреждение защитному слою. В результате на нем образуются различные дефекты изоляции в виде микротрещин, царапин, вмятин и сквозных повреждений.
Поскольку рассмотренный метод не обладает достаточной эффективностью, он применяется в качестве дополнения активной защиты, о которой пойдет речь далее.
Активная защита
Под данным термином подразумевается управление механизмами электрохимических процессов, которые протекают в местах контакта металлических конструкций с образующимся в грунте электролитом. Для этой цели применяется катодная поляризация, при которой отрицательный потенциал смещает естественный.
Реализовать такую защиту можно гальваническим методом или используя источник постоянного тока. В первом случае применяется эффект гальванической пары, в которой анод, подвергается разрушению (жертвенный анод), защищая при этом металлоконструкцию, у которой потенциал несколько ниже (см. 1 на рис.5). Описанный способ эффективен для грунтов с низким сопротивлением (не более 50,0 Ом*м), при более низком уровне проводимости данный метод не применяется.
Применение источника постоянного тока в катодной защите позволяет не зависеть от сопротивления грунта. Как правило, источник изготовлен на базе преобразователя, запитанного от электрической цепи переменного тока. Конструктивное исполнение источника позволяет задать уровень защитных токов в соответствии со сложившимися условиями.
Рисунок 5. Варианты реализации катодной защиты
Обозначения:
- Применение жертвенного анода.
- Метод поляризации.
- Проложенная в земле металлоконструкция.
- Закладка в грунте жертвенного анода.
- Источник постоянного тока.
- Подключение к источнику малорастворимого анода.
Защита полотенцесушителей
Полотенцесушителям и другим оконечным металлическим устройствам на водопроводных трубах (смесителям) коррозия, вызванная блуждающими токами, не угрожала до тех пор, пока в быту не стали широко применяться пластиковые трубы. Даже, если в Вашем стояке установлены металлические трубы, не факт, что у соседа снизу они не пластиковые, да и для отводов в ванную и кухню наверняка используется пластик.
Чтобы обеспечить защиту от аварийных утечек тока и не допустить электрокоррозии, необходимо выровнять потенциалы, заземлив полотенцесушитель, водопроводные трубы в стояке, а также батарею отопления.
Защита газопроводов
Защита подземных газопроводов от блуждающих токов, которые вызывают коррозию, осуществляется точно так же, как и для водопроводных труб. То есть применяется один из двух вариантов активной катодной защиты, принцип работы которой рассматривался выше.
Способы устранения
Единственный способ предотвращения появления блуждающих токов — убрать возможность утечки из проводников, в качестве которых выступают те же рельсы, в землю. Для этого и устраивают насыпи из щебня, устанавливают деревянные шпалы, которые нужны не только для получения прочного основания под рельсовый путь, но и повышают сопротивление между ним и грунтом.
Дополнительно практикуется монтаж прокладок из диэлектрических материалов. Но все эти способы больше подходят для ЖД магистралей, трамвайные пути изолировать таким способом сложно, так как это приводит к увеличению уровня рельсов, что в городских условиях нежелательно.
Также читайте: Автоматическое повторное включение — АПВ
В случае с распределительными пунктами и подстанциями, ЛЭП, ситуацию можно исправить применением более совершённых систем автоматического отключения. Но возможности такого оборудования ограничены, да и постоянное отключение электроснабжения, особенно в промышленных условиях, нежелательно.
Поэтому в большинстве случаев прибегают к защите трубопроводов, бронированных кабелей и металлических конструкций, расположенных в зоне действия блуждающих токов.
Активная и пассивная защита
Существует два основных способа защиты:
Пассивная — предупреждает контакт металла за счёт применения покрытий из диэлектрических материалов. Именно для этой цели применяют обмазку битумными мастиками, обмотку диэлектрическими изолентами, комбинацию этих способов. Но такие трубы стоят дороже, а проблема полностью не решается, потому что при глубоких повреждениях подобных покрытий защита практически не работает.
Активная — основана на отводе блуждающих токов от защищаемых магистралей. Может быть выполнена несколькими способами. Считается наиболее эффективным решением.
В различных условиях применяют отличающиеся способы защиты от электрохимической коррозии. Рассмотрим несколько основных примеров.
Защита полотенцесушителей
Главное отличие — находятся на открытом воздухе, поэтому изоляция не поможет, а отвести блуждающие токи некуда. Поэтому единственно допустимый вариант — выравнивание потенциалов.
Для решения этой проблемы применяют простое заземление. То есть восстанавливают те условия, которые были до разрыва цепи при помощи полимерных труб. При этом требуется заземление каждого полотенцесушителя или радиатора отопления.
Защита водопроводных труб
В этом случае больше подходит протекторная защита с применением дополнительного анода. Такой способ применяется и для предотвращения образования накипи в электрических водонагревательных баках.
Анод, чаще всего магниевый, соединяется с металлической поверхностью трубы, образуя гальваническую пару. При этом блуждающие токи выходят не через сталь, а через такой жертвенный анод, постепенно разрушая его. Металлическая труба при этом остаётся целой. Следует понимать, что время от времени требуется замена защитного анода.
Защита газопроводов
Для защиты этих объектов применяют два способа:
- Катодная защита, при которой трубе придают отрицательный потенциал за счёт применения дополнительного источника питания.
- Электродренажная защита предполагает соединение газопровода с источником проблем проводником. При этом предотвращается образование гальванической пары с окружающим магистраль грунтом.
Отметим, что ощутимый ущерб, наносимый металлическим конструкциям, требует применения комплексных мер. Они включают защиту и предотвращение появления опасных факторов.
Блуждающие токи: виды, методы определения и способы защиты
Инновационная технология защиты полотенцесушителей
Наибольшей проблемой блуждающих токов считается электрокоррозия. Полотенцесушитель и так подвержен достаточно высокой степени риска. Из-за того, что по трубам проходит горячая вода, на внутренних стенках скапливаются соли, мешающие проходу теплоносителя. В связи с воздействием на воду электричества возникает эффект гальванической коррозии, когда ускоряется выпадение и осаждение солей, а так же усиливаются коррозионные процессы металла, иначе говоря ржавчина начинает в разы сильнее воздействовать на трубу.
В совокупности все эти факторы приводят к быстрому выходу из строя полотенцесушителя. Обычно производителя говорят о 5 годах службы, но полотенцесушитель из нержавейки по факту способен выдержать и 20-30 лет использования.
В случае наличия блуждающих токов, электрокоррозия уничтожит металл за 2-3 года и к производителю будет не придраться. Во всем виноват неправильный монтаж.
Однако производители полотенцесушителей постарались предусмотреть этот факт и сделать более дорогие изделия с защитой от коррозии. Это средство подают в рекламе, как защита направленная именно на электрокоррозию, но по факту инновация защищает и от осаждения солей.
Чтобы сберечь полотенцесушитель, производитель покрывает внутреннюю поверхность трубы специальным полимером. Таким образом, электричество с трубы не может воздействовать на воду. Внутренняя поверхность при этом становится гладкой, что мешает осаждению солей, а значит, такое покрытие защищает трубы от зарастания.
Но не стоит думать, что такая инновация является панацеей. Нельзя забывать о том, что блуждающие токи это не только электрокоррозия, но и опасность удара электричеством. С точки зрения коррозионной активности, покрытие действительно убережет полотенцесушитель. Но в целях собственной безопасности, лучше сделать заземление полотенцесушителя.
