Походы к выбору стабилизатора
Перечень параметров, по которым выбирают стабилизаторы, обязательно включает:
- мощность нагрузки или отдаваемый номинальный ток;
- выходное напряжение;
- тип сети (однофазная – трехфазная).
Большую помощь окажет информация о стабильности сети, уровне импульсных помех в ней.
При определении номинальной мощности суммируют мощности всех потребителей защищаемой сети. Для оценки мощности номинальной нагрузки токовую нагрузочную способность входного автомата умножают на 220 В.
При прочих равных условиях выбирают однофазные модели линейных стабилизаторов, учитывают, что модульные конструкции более удобны в обслуживании.
Учитывают эстетические параметры и количество выходных розеток, рисунок 5.
Рис.5. Вариант исполнения однофазного стабилизатора
Окончательный выбор целесообразно выполнять с учетом производителя и места изготовления. Для определения качества техники юго-восточного производства, выпускаемой без контроля со стороны ведущих западных компаний, имеет смысл изучить профильные форумы. Такой подход позволяет сделать адекватный вывод о качестве прибора.
Кроме технических параметров обязательно принимают во внимание доступность сервисного обслуживания. Следует учесть, что в продаже имеется большой выбор 220-вольтовых однофазных и 380-вольтовых трехфазных устройств. Стабилизаторы с широким диапазоном регулировки и выходным напряжением других номиналов часто поставляются под заказ
Стабилизаторы с широким диапазоном регулировки и выходным напряжением других номиналов часто поставляются под заказ
Следует учесть, что в продаже имеется большой выбор 220-вольтовых однофазных и 380-вольтовых трехфазных устройств. Стабилизаторы с широким диапазоном регулировки и выходным напряжением других номиналов часто поставляются под заказ.
Заключение.
Промышленность выпускает широкую гамму бытовых стабилизаторов напряжения, что позволяет произвести выбор конкретной модели устройства с учетом конкретной области применения.
Массовый характер рынка стабилизаторов определяет большое количество работающих на нем производящих предприятий, предлагающих свою продукцию через партнерскую сеть. Поэтому перед покупкой следует выполнить тщательный многокритериальный отбор продукта.
Рейтинг лучших стабилизаторов напряжения
Прежде всего мы изучили отзывы покупателей и оценки экспертов, как положительные, так и негативные. Также был проведен ряд тестов, что и помогло выявить победителей.
Вот на какие характеристики мы обращали внимание при отборе лучших стабилизаторов напряжения:
- Тип изделия – релейное, электромеханическое, инверторное;
- Способ монтажа – напольный или настенный;
- Уровень КПД и процент погрешности;
- Тип охлаждения – естественное или принудительное;
- Температурный режим работы;
- Ориентированность на количество фаз и розеток;
- Время переключения между обмотками;
- Степень влажности в помещении;
- Мощность;
- Способ подачи информации о напряжении – цифровая индикация или обыкновенная;
- Надежность защиты от перегрева, помех, повышенных нагрузок;
- Вес и размеры;
- Дизайн и цвет.
При составлении рейтинга мы также принимали во внимание срок службы устройств и длительность действия гарантии, соотношение цены и качества изделий, их доступность на рынке. Лучшие холодильники Атлант. Лучшие холодильники Атлант
Лучшие холодильники Атлант
Правила пользования стабилизатором
При вашем выборе релейного типа стабилизатора, необходимо регулярно проводить его обслуживание, в том числе ежегодно тщательно его осматривать внутри корпуса
При осмотре нужно обращать внимание на:
- Надежность крепления соединений проводников.
- Уровень охлаждения и циркуляции воздуха в корпусе прибора.
- Имеются ли повреждения.
- Точность работы указателей измерения.
При обнаружении слабых соединений, пыли, необходимо выключить из сети стабилизатор и произвести его обслуживание, очистив его и затянув все крепления контактов. Помещение, в котором находится стабилизатор напряжения, должно проветриваться и быть сухим. Влажность в помещении не должна быть более 80%. При работе в корпусе стабилизатора отверстия для вентиляции должны иметь доступ воздуха.
Принцип действия и область применения
Работает однофазный электромеханический стабилизатор напряжения по следующему принципу:
- При подключении устройства к сети, блок управления устанавливает фактическую величину входного напряжения и рассчитывает коэффициент трансформации, необходимый для достижения требуемого на выходе показателя;
- В соответствии с выполненными расчётами, управляющий блок подаёт сигнал электродвигателю, который приводит в движение щёточные или роликовые коммутационные контакты;
- Посредством сервоприводной коммутации последовательно активируется или отключается определённое число витков основной и вторичной (вольтодобавочной) трансформаторных обмоток. В результате достигается необходимый коэффициент трансформации и на выход стабилизатора подаётся стабильное без помех напряжение 220В.
Трёхфазное устройство стабилизации сервоприводного типа включает 3 однофазных стабилизирующих устройства с одинаковыми техническими характеристиками, совместная работа которых обеспечивается посредством опции синхронизации. Трёхфазные системы стабилизации применяются для защиты от аномалий входного сетевого тока потребителей с соответствующим количеством фаз и низкими требованиями к скорости стабилизации.
Однофазные стабилизаторы с электромеханическим принципом работы широко применяются в быту с целью обеспечения стабильного напряжения питания для:
- Холодильников;
- Отопительных котлов;
- Радиаторных систем обогрева;
- Телевизионной и радиотехники;
- Музыкальной аппаратуры (усилителей, звуковых процессоров, акустики и пр.);
- Компьютеров и серверных систем;
- Сетей освещения и отдельного осветительного оборудования;
- Стиральных машин;
- Бытовых и кухонных электроприборов и т.д.
Одно и трехфазные
Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.
Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.
Хотя целесообразнее поставить именно три однофазных. Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.
Режим транзит или байпас
При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:
- режим стабилизации напряжения
- режим транзита или «байпас»
Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.
Для чего он может понадобиться:
- чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
- чтобы продлить срок службы устройства
Плюс не изнашиваются внутренние щетки и реле.
Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.
Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения.
Шаг №1. Когда стабилизатор не поможет: что необходимо проверить в проводке до его приобретения
За свою практику однажды столкнулся с таким фактом, что здание находилось на приличном удалении от питающей ВЛ, а ответвление от нее к дому было выполнено с элементарным нарушением ПУЭ.
Провод от опоры до вводного щита в дом был смонтирован тонкий, что сказывалось на увеличении электрического сопротивления этой магистрали. На нем образовались дополнительные потери напряжения.
Все это сильно повлияло на качество электроснабжения. Поэтому нарушать общепринятые правили монтажа не стоит: возникают дополнительные трудности.
Чтобы их избежать рекомендую выбирать сечение проводов и кабелей по общепринятой мощности, передаваемой через них нагрузки.
При этом обращайте внимание на:
- Металл жил (медь или алюминий);
- Способ прокладки (открыто по воздуху или в закрытых трубах).
Вводной кабель с заниженным поперечным сечением жил необходимо сразу менять. Стабилизатор на него подключать нельзя: повышенная мощность нагрузки вызовет перегрев и без того неправильно собранной электрической схемы.

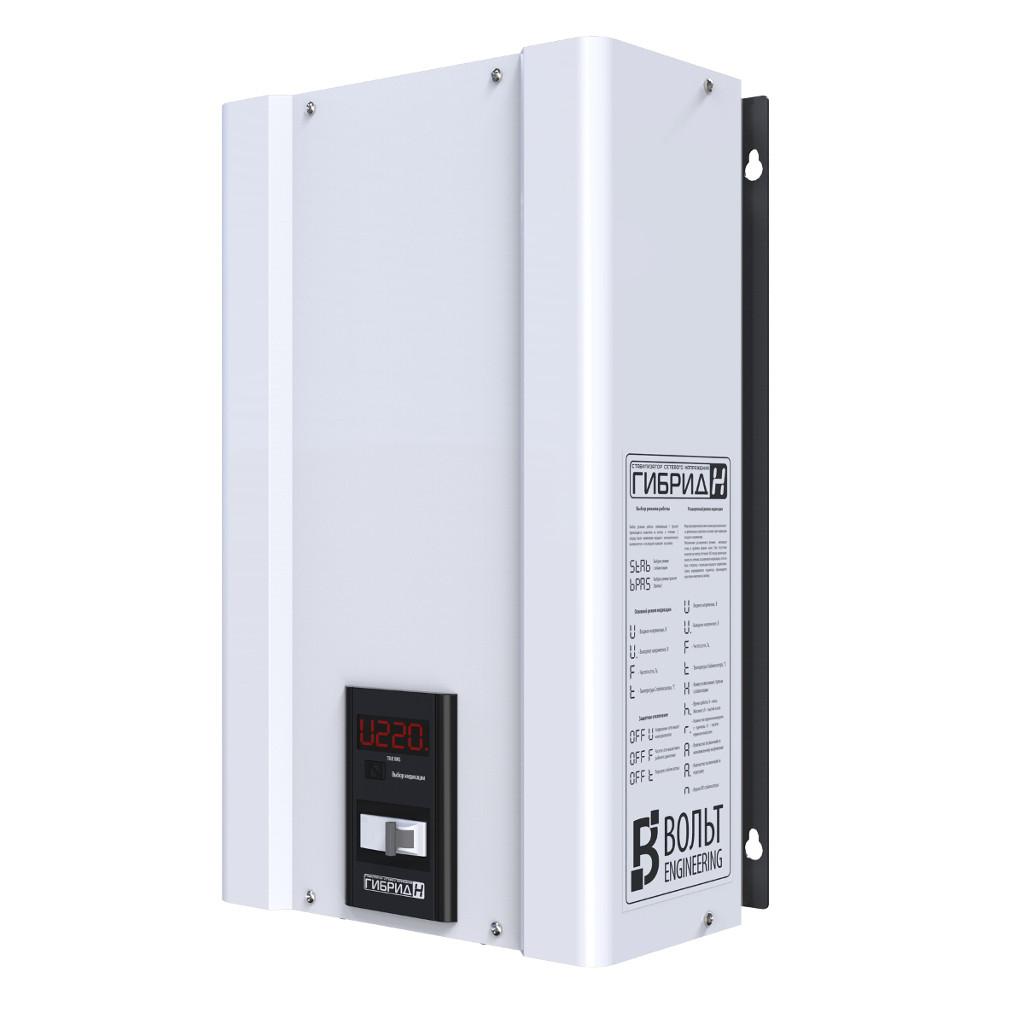

1 место — Вольт Engineering ГИБРИД Э 7-1/25A v2.0: Характеристики и цена
Вольт Engineering ГИБРИД Э 7-1/25A v2.0
| Тип стабилизатора | Гибридный |
| Активная мощность | 5.50 кВт |
| Тип входного напряжения | однофазное (220 В) |
| Точность стабилизации | 7,5 % |
| Входное рабочее напряжение | 135-275 В |
| Выходное напряжение | 203-237 В |
| Размер и вес | 275х460х178 мм, 20 кг |
| Цена | 11 989 ₽ |
Вольт Engineering ГИБРИД Э 7-1/25A v2.0
Качество работы 4.6
Уровень шума 4.2
Простота установки 4.4
Компактность 4.4
Качество сборки 4.8
The following two tabs change content below.
Максим Фомочкин
Сайт https://reytingelektroniki.ru — технологический портал, посвящённым смартфонам, бытовой технике, мобильным гаджетам. Сайт начал свое существование в 2015 году, на нём ежедневно публикуются свежие обзоры. Мы постоянно делаем упор на аналитические обзоры, сравнение с аналогами на рынке и помощь посетителям в выборе гаджетов для покупки. Материалы ресурса уникальны, пишутся специалистами в выбранной области и подлежат обязательной проверке и редактуре.
Latest posts by Максим Фомочкин
- Рейтинг смартфонов 2024 цена качество до 17000 рублей: лучшие модели – 24.10.2023
- Рейтинг кофемашин для дома цена качество 2024: отзывы, лучшие модели – 17.10.2023
- Рейтинг смартфонов 2024 цена качество до 25000 рублей: пять лучших моделей – 16.10.2023
- Рейтинг смартфонов 2024 цена качество до 10000 рублей: пять топовых моделей – 12.10.2023
- Рейтинг стиральных машин 2024 цена качество: пять лучших моделей – 12.10.2023
Лучшие электромеханические стабилизаторы
Подобные устройства иногда называют сервоприводными или сервомоторными. Основные преимущества электромеханических стабилизаторов – это точность, плавная подстройка напряжения и компактные габариты. Явными минусами выступают шум и завышенный отклик.
РЕСАНТА ACH-10000/1-ЭМ
Мощность прибора находится в пределах 10 кВт, где диапазон входного рабочего напряжения – от 140 до 260 В. Но главное преимущество модели – это точность с погрешностью всего лишь в 2%. При этом синусоида на выходе получается без каких-либо искажений.
Аппарат обеспечивает всю необходимую защиту: от скачков напряжения, замыкания и перегрева. Естественное охлаждение сводит на нет шумность прибора. Рабочий температурный диапазон – от 0 до 45⁰С. Стоимость стабилизатора – чуть больше 12 000 рублей.
Плюсы:
- точность – 2%;
- высокая скорость стабилизации;
- ровная синусоида;
- отсутствие шума;
- крупный дисплей.
Минусы:
- внешний вид;
- дисплей без подсветки.
Цены на РЕСАНТА ACH-10000/1-ЭМ на Яндекс Маркете:
RUCELF SDWII-12000-L
Это один из лучших стабилизаторов напряжения для дома с КПД в 98%. Полная мощность прибора составляет 12 кВ*А при активной в 10 кВт. Входное рабочее напряжение от 140 до 260 В, что идеально для дач и загородных владений. Погрешность модели – 3,5%.
Аппарат надёжно защищает технику от скачков напряжения, сторонних помех и короткого замыкания. Рабочая температура – от 0 до 40⁰С. Стоимость стабилизатора – 20 000 рублей.
Плюсы:
- хороший разброс входного напряжения;
- высокая точность;
- многоуровневая защита;
- беспроблемный монтаж;
- стильная внешность.
Минусы:
- встречаются мелкие конструкционные недочёты;
- в начале использования чувствуется неприятный технический запах.
Цены на RUCELF SDWII-12000-L на Яндекс Маркете:
Описание преимуществ устройства
После того как были рассмотрены такие этапы, как принцип работы и устройство самого прибора, стоит больше внимания уделить его положительным и отрицательным сторонам. Что касается плюсов, то они следующие:
Стабилизатор инверторного типа может работать с широким спектром напряжения на входе, от 115 до 300 Вольт. Постоянное поддержание стабильного напряжения
Здесь важно добавить, что данный пункт актуален и для повышенного напряжения на входе. Если входной показатель слишком велик, то лишняя часть будет накапливаться в конденсаторе, а на выход будет подаваться ровно столько, сколько необходимо, чтобы обеспечить поддержание 220 В
Во время работы прибор не издает шума. Размеры и вес данного оборудования значительно меньше, чем у других, так как в нем отсутствует автоматический трансформатор, который заменен на небольшие конденсаторы, транзисторы и микроконтроллер. Прибор проводит фильтрацию всех помех и высокочастотных выбросов, которые могут поступать из общей сети. Коэффициент полезного действия находится в пределах 90 % и выше. Скорость регулирования тока достаточно высокая.
Релейный стабилизатор «Энергия»
Однофазный релейный стабилизатор напряжения Voltron РСН 10 000 от компании «Энергия» представляет собой самый мощный из устройств такого типа. Высокая мощность стабилизатора позволяет одновременно питать от него различные энергоёмкие устройства. К ним относятся системы отопления, водоснабжения, передающие и коммуникационные системы. При максимальной нагрузке он обеспечивает ток до 45А.
Стабилизатор работает при напряжениях от 105 до 265В, а в критических режимах от 90 до 280В, и обеспечивает на выходе напряжение 220В ± 10%. Прибор оборудован семиступенчатым релейным коммутатором. Его электронная схема имеет все виды защиты. Устройство предназначено для непрерывной длительной работы, как в быту, так и в промышленности.
Также на рынке имеются и другие отечественные и зарубежные стабилизаторы напряжения:
- РЕСАНТА;
- Штиль;
- Volter;
- RUCELF;
- Эра;
- SVEN и другие.
Наибольшую популярность и хорошие отзывы имеют стабилизаторы компаний Энергия, Ресанта, Штиль, Volter, Rucelf.
Релейный стабилизатор напряжения
Сегодня невозможно представить квартиру, в которой не было бы бытовой техники. Каждое устройство требует защиты от перепадов напряжения в бытовой сети. Одним из таких приборов защиты является релейный стабилизатор напряжения.
Благодаря такому прибору можно создать комфортные условия работы электрических устройств. Уровень напряжения в номинальном режиме должен составлять 220 В. Релейный вид стабилизатора встречается во многих областях. Это популярный вид защитного прибора, так как имеет простое устройство.
Конструктивные особенности
Перед применением прибора требуется изучить, как он устроен и работает. Релейный стабилизатор включает в себя автотрансформатор и схему электронных элементов, управляющих его действием. В корпусе кроме этого имеется реле. Стабилизатор релейного типа считается повышающим, так как при пониженном напряжении прибор осуществляет повышение напряжения.
Возрастание напряжения будет осуществляться путем подключения дополнительной обмотки. Чаще всего в трансформаторе есть 4 обмотки. При превышении напряжения в сети стабилизатор снижает излишнее напряжение. Схема стабилизатора релейного типа состоит из:
- Повышающий трансформатор.
- Управляющий микроконтроллер.
- Реле.
Это основные элементы релейного стабилизатора. Также устройство может содержать вспомогательные элементы, например, дисплей.
Принцип действия
Разберемся в процессе функционирования стабилизатора релейного типа. Электронная система измеряет параметры входящей электроэнергии. После считывания данных прибор сравнивает эти параметры с величинами номинального режима.
Прибор автоматически производит подключение необходимой обмотки трансформатора для достижения нужных параметров сети. Работа релейного стабилизатора довольно простая. Прибор регулирует параметры сети по ступеням, в результате чего при очередной ступени напряжение изменяется на конкретную величину. Бывают ситуации, когда уровень напряжения не соответствует норме даже после корректировки. Такие ступенчатые регулировки могут также вызвать перепады напряжения.
Если подробно разобраться в принципе действия, то можно понять, что прибор быстро выбирает нужные обмотки. Такие ступенчатые скачки параметров считаются незначительными. Они станут заметнее, если на входе будут наблюдаться подобные скачки напряжения. При подключении к сети высокочувствительных устройств при сильных перепадах напряжения устройства выйдут из строя.
Недобросовестные производители могут запрограммировать стабилизатор таким образом, что на его дисплее всегда будет показывать значение 220 В.
Чаще всего релейный стабилизатор справляется с перепадами сети за 0,15 с. Такой прибор может отключить питание выходным током, когда на входе возникли значения тока наименьшего допустимого значения. После нормализации напряжения прибор снова подключится к работе. Напряжение восстанавливается за 0,6 с.
Достоинства
Основными преимуществами релейной модели стабилизатора можно назвать:
- Малые габаритные размеры, так как трансформатор имеет только функцию повышения напряжения.
- Большой интервал значений напряжения.
- Значительный диапазон рабочих температур. Многие приборы нормально работают при температуре -40 +40 градусов.
- Низкий уровень шума.
- Допускается перегрузка до 110%.
Многие изготовители приборов утверждают, что их продукция способна функционировать много лет.
Недостатки
В работе релейных моделей стабилизаторов есть недостатки, которые обусловлены его методом работы, схемой прибора. Слабым звеном его конструкции считается реле. Если изготовитель установил некачественное реле, то оно может стать причиной неисправности прибора. Также при переключении режимов возникают щелчки и шумы.
Другим значимым недостатком является ступенчатое действие устройства выравнивания напряжения. При переключении с одной обмотки на другую напряжение может значительно изменяться, образуя некоторые скачки.
Недорогие модели имеют слабую мощность, которая не больше 30% от мощности бытовых устройств.
Нормы качества сетевого напряжения
Все бытовые приборы в наших домах выпускаются с характеристиками, соответствующими стандартам в области электропитания.
- Российский ГОСТ 13109-97 регламентирует бытовое электропитание по таким параметрам:
- уровень входного напряжения – 220В ± 5% с предельным отклонением ± 10%
- частота – 50 ± 0,2 Гц с предельным отклонением ± 0,4 Гц
- коэффициент несинусоидальности – до 8% с предельным отклонением до 12%.
Конечно, в зависимости от страны, стандарты могут отличаться. Например, в США в розетках не 220 вольт, а 110. Но производимая в каждой конкретной стране техника должна соответствовать принятым в ней стандартам. И она соответствует. Но есть другая проблема. Далеко не всегда параметры сети находятся в полном соответствии с заданным стандартом. Вот возьмём нашу прекрасную страну. Какие объективные причины препятствуют соблюдению ГОСТа в области электропитания? Прежде всего, это техническое несовершенство отечественных электросетей, старые трансформаторные подстанции, рост нагрузки на электросети со стороны населения отдельных коттеджных поселков, дачных районов. Да, в отдельно взятой Москве вполне благополучная обстановка с соблюдением ГОСТа 13109-97. Но давайте отъедем дальше. Даже совсем недалеко, за МКАД, в какой-нибудь поселок Раменского района (наша комапания “Стабы.ру” часто там устанавливает стабилизаторы). Что мы там увидим? Что у многих жителей стоят стабилизаторы напряжения. Причем не на отопительные котлы, для которых стабилизатор является обязательным атрибутом даже в крупных городах. Установлены стабилизаторы на весь дом. Совсем не от хорошей жизни. Просто интенсивная застройка Подмосковья увеличивает нагрузку на местные электросети. Где-то успевают менять трансформаторы, а где-то они стоят еще с прошлого века. В этом случае напряжение просаживается и ни о каком соблюдении стандарта уже речь не идёт. И низкое и высокое напряжение негативно влияет на работу электроприборов (стиральные машины, компьютеры, холодильники, микроволновые печи, насосы, электрокотлы, системы охраны и т.п.). Избавиться от возможных финансовых потерь из-за поломки электрооборудования, можно с помощью включения стабилизаторов напряжения. Они подключаются последовательно между токоприемником, бытовым прибором и электросетью. Требования к регулируемым стабилизаторам определяются тем же ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения”.
Защита стабилизаторов
Большинство современных моделей имеют защиту от перенапряжения. Они не способны бесконечно выравнивать сколь угодно большие или малые значения входного напряжения, и через определенное время отключат питание, тем самым сохранив ваше оборудование.
Более того, после нормализации входного напряжения, оно подается на выход не сразу, а с некоторой задержкой в несколько секунд. Данное время может быть установлено жестко или варьироваться и настраиваться самостоятельно, все зависит от модели и производителя.
Основные виды стабилизаторов широко представленные сегодня в магазинах можно подразделить на 4 типа:
- релейные
- электронные
- электромеханические
- инверторные
Вот сравнительная таблица по каждому из видов стабилизатора, включая примерные цены за 1квт:
Ознакомиться с текущими ценами на сегодняшний день и подобрать себе нужную модель можно здесь.
Рассмотрим каждый из них более подробно.
Лучшие инверторные стабилизаторы
Подобная техника применяется не только в быту, но и на производстве. За счёт кварцевого генератора инверторные стабилизаторы преобразуют постоянный ток в переменный и наоборот. Явные плюсы таких приборов – это расширенный разброс входного напряжения, отличная скорость регулирования и бесшумная работа.
Штиль IS350
Аппарат не блещет высокими мощностями – всего 0,3 активных кВ*А, но невысокая стоимость (4700 рублей) к этому и не располагает. Точность стабилизации модели на более чем приемлемом уровне – 2%. Диапазон входного напряжения колеблется от 90 до 310 В, а выходного – 216-224 В.
Защитный функционал представлен в полном объёме: скачки, перегрев, помехи и короткое замыкание. У модели естественное охлаждение и при таких небольших габаритах шуму взяться просто неоткуда. Дисплея нет, а в качестве индикации выступают несколько светодиодов. Рабочая температура прибора – от 5 до 40⁰С.
Плюсы:
- погрешность – 2%;
- практически идеальная синусоида;
- небольшие габариты;
- простой монтаж;
- привлекательный дизайн.
Минусы:
- нет визуализации конкретных данных;
- маркий корпус.
Цены на Штиль IS350 на Яндекс Маркете:
БАСТИОН TEPLOCOM ST-400 INVERTOR
Активная мощность прибора – 0,3 кВ*А при разбросе входного напряжения в 90-300 В, а выходного – 216-224 В. Модель обладает высокой точностью стабилизации с погрешностью всего в 1,8%. Синусоида на выходе получается без каких-либо искажений.
Аппарат предоставляет защиту от сторонних помех, короткого замыкания и скачков в сети. Понятная цифровая индикация указывает на входное напряжение. Также порадовала рабочая температура прибора – от -10 до +40⁰С. С установкой каких-то проблем не возникает при весе в 2 кг и эргономичном корпусе. Стоит стабилизатор чуть меньше 5000 рублей.
Плюсы:
- минимальная погрешность;
- добротная сборка;
- работа при минусовой температуре;
- цифровая индикация входного напряжения;
- компактные габариты.
Минусы:
- в паре с другими стабилизаторами может работать некорректно;
- при работе слышится специфический фон.
Цены на БАСТИОН TEPLOCOM ST-400 INVERTOR на Яндекс Маркете:
Точность поддержания напряжения и номинальная величина выходного напряжения
Две этих важных характеристики, на деле показывают одно и то же, точность стабилизации, поэтому они объединены в один общий пункт. Как вы понимаете, эта характеристика очень важная и показывает насколько точно стабилизатор корректирует входящее напряжение.
Так, например, механический стабилизатор имея точность 2%, в нормальном режиме работы, будет выдавать напряжение в диапазоне от 216 до 224 Вольт, а это очень хороший показатель, даже самые чувствительные приборы не заметят такие изменения напряжения, для большинства из них это заложенные производителем нормальные режимы работы.
При этом релейный стабилизатор со своими 8% точности, будет давать выходное напряжение уже в диапазонах от 202 до 238 Вольт, а вот это уже существенная разница, не каждый прибор будет работать в штатном режиме при таком напряжении.
Таким образом, по точности стабилизации механический стабилизатор безоговорочно выигрывает у релейного.
На какие характеристики нужно смотреть при выборе стабилизатора напряжения
Тип. Стабилизаторы напряжения, в зависимости от основных принципов работы, можно разделить на несколько типов:
- релейные — одни из самых доступных устройств на рынке, которые небольшую точность выходного напряжения компенсируют высокой скоростью работы и широким диапазоном напряжений;
- электромеханические — более точные, но не такие быстрые и адаптивные, как релейные аналоги;
- гибридные (комбинированные) — эти стабилизаторы напряжения сочетают достоинства релейных и электромеханических устройств;
- электродинамические — следующий этап эволюции электромеханических стабилизаторов: точные, надёжные и дорогие;
- электронные — тоже далеко не самые дешёвые, но однозначно одни из самых удобных, точных и быстрых стабилизаторов;
- инверторные — стабилизаторы, которые считаются наиболее современными и отличаются широким диапазоном рабочих напряжений, малыми погрешностями и очень низкими задержками в работе — за счёт, разумеется, высокой цены.
Фазность. Как правило, в городских квартирах используется однофазная электрическая разводка, а вот для питания частных домов и промышленного оборудования нередко применяют трёхфазную, которая позволяет использовать напряжение не 220, а 380 вольт. Стабилизатор с неподходящей фазностью просто не будет работать, так что этот момент обязательно нужно иметь в виду при выборе.
Мощность. Едва ли не самый важный параметр при выборе стабилизатора напряжения. Если его мощности не хватит для обслуживания всех потребителей, то стабилизатор откажет. Соответственно, потребляемая мощность должна соответствовать возможностям прибора (плюс желательно добавить ещё 20-30% — на всякий случай).
Важный аспект: мощность может быть не только активной, но и реактивной. Высокий пусковой ток, который отличает устройства с электродвигателями, типа пылесосов и электромясорубок, может вывести стабилизатор из строя. Для таких реактивных потребителей в расчёт стоит брать не только активную мощность, измеряемую в ваттах, но и полную мощность — в вольт-амперах. Чтобы вычислить последнюю, необходимо активную мощность разделить на специальный коэффициент, указанный в паспорте устройства (для простоты его можно принять равным 0,7 или 0,8).
Точность стабилизации. Высокая точность стабилизации означает, что стабилизатор будет выдавать напряжение, как можно более близкое к эталонным 220 В. Для устройств разных типов точность может колебаться в пределах 2-10%.
Скорость стабилизации. Обычно она составляет от 5 до 20 мс — в зависимости от типа и особенностей конкретного устройства. Разумеется, чем быстрее стабилизатор будет реагировать на скачки напряжения, тем лучше.
Рабочий и предельный диапазон напряжений. Возможности стабилизаторов не безграничны: они способны привести в норму только напряжение определённых уровней
Причём предельные, пиковые значения аппараты выдерживают совсем недолго, поэтому обращать внимание стоит именно на диапазон рабочих напряжений, с которыми стабилизатору будет справляться легче
Индикация. Желательно, чтобы стабилизатор был оснащён ЖК-дисплеем, который будет передавать показания вольтметра (по возможности — не только на выходе, но и на входе). Однако в самых простых моделях вместо экранов используют светодиодную индикацию. Это не так информативно, зато дёшево и надёжно.
Установка. Стабилизаторы могут размещаться на полу, на стене или устанавливаться в специальные стойки.
Критерии выбора
Достоинства и применение сервоприводного стабилизатора
Стабилизатор напряжения, работающий по принципу плавного регулирования сетевого напряжения с применением серводвигателя, обладает определёнными положительными параметрами, которые определяют сферу его использования.
Основными достоинствами сервоприводного стабилизатора, являются следующие характеристики:
- Высокая точность установки напряжения на выходе устройства;
- Возможность работы с большими нагрузками;
- Большой допустимый разброс напряжения на входе устройства;
- Способность выдерживать большие перегрузки;
- Чистая синусоида на выходе прибора.
Поскольку графитовая щётка или роликовый узел плавно перемещаются по обмотке трансформатора, то на выходных контактах стабилизатора напряжения не будет никаких перерывов в энергоснабжении потребителя. Поэтому сервоприводный стабилизатор можно использовать для электропитания практически любых электрических приборов.
Так как мощность нагрузки определяется только обмоткой трансформатора, то электромеханические стабилизаторы это единственный тип устройств, которые могут использоваться при нагрузках свыше 50 кВт, поэтому они часто применяются в качестве промышленных стабилизаторов.
В схеме сервоприводного стабилизатора отсутствуют нелинейные элементы, которые могут внести искажения синусоидальной формы выходного напряжения. Гладкая синусоида, которую обеспечивает электродинамический стабилизатор на выходе, позволяет использовать его для работы в системах с применением электродвигателей.
Асинхронные электродвигатели, применяемые для работы циркуляционных насосов, корректно работают только при синусоидальной форме питающего напряжения, которую может обеспечить электромеханический стабилизатор. Схема устройства, основанная на применении мощного силового трансформатора, позволяет обеспечивать большие токи на нагрузке.
Советы по выбору стабилизатора
При выборе учитывайте следующие факторы:
- Модель стабилизатора по числу фаз сети. Если в вашей трехфазной сети работают 1-фазные устройства, то для защиты от перепадов напряжения лучше применять три отдельных однофазных стабилизатора.
- Мощность прибора. При определении этого параметра нужно учесть, что некоторые устройства имеют асинхронные двигатели, у которых высокие пусковые токи.
- Точность стабилизации для защиты бытовых устройств, его быстродействие.
- Наличие вспомогательных функций.
- Условия работы прибора.
- При выборе прибора необходимо учесть схему разводки проводов цепи питания.
Сравнение релейного и тиристорного стабилизатора
Лучшие высокоточные стабилизаторы для газовых котлов
Выделим один лучший стабилизатор в этой области — PROGRESS 8000SL.
Его стоимость колеблется в пределах 58000-60000 рублей.
В инструкции указана мощность в 6,4 кВт. Такая мощность позволит не только защитить газовый котел от перепада напряжения, но и запитать несколько розеток в доме.
Устройство изготавливают на высокоточной базе. Современные технологии, используемые в производстве, дают возможность поддерживать напряжение в норме при значениях на входе от 125 В до 270 В. В это же время точность стабилизации является одной из самых высших среди стабилизаторов — 0,9%.
Устройство оснащено защитой от перегрева благодаря встроенному охладителю. Также существенное преимущество стабилизатора — точность и надежность контуров. Это помогает избежать перегрева даже при засоренных стабилизаторах.
Пользователи отмечают бесшумность устройства, во время работы он издает лишь легкое шуршание вентилятора.
Виды и типы стабилизаторов
Шаг №3. Как оптимально выбрать устройство стабилизатора по мощности потребляемой нагрузки: 2 способа
В физике существует простое правило: у любого источника энергии всегда должен быть запас мощности, перекрывающий потери и подключенную нагрузку. Иначе он не сможет нормально работать.
По этому принципу стабилизатор необходимо выбирать с запасом мощности.
Рассматриваю первый способ
Сейчас на всех приборах показывают потребление электроэнергии в ваттах. Эти значения достаточно просуммировать. Если же на каких-то устройствах указана только нагрузка в амперах, то ее переводят по формулам в полную мощность.
Также ток на группу подключенных приборов можно замерить амперметром или токовыми клещами и пересчитать. Но намного удобнее воспользоваться бытовыми ваттметрами. Обычно им придают форму розетки с дисплеем и вилкой.
Упростить все эти действия позволяет расчет мощности онлайн калькулятором.
Вторая методика
Ею можно воспользоваться в случае, когда электроснабжением дома или квартиры занимался профессиональный электрик, планируя проект строго по ПУЭ. Вы должны быть уверены, что:
- проводка соответствует действующим нормативам безопасности;
- автоматический выключатель выбран правильно и проверен по всем параметрам, включая замер петли фаза-ноль.
В этой ситуации автомат уже просчитан по подключенной нагрузке, а его номинал рабочего тока учитывает проходящую мощность. Вот его и берем за основу выбора стабилизатора напряжения.
Однако я все же советую просчитать оба метода. Это не так сложно, как кажется, но придаст уверенность для будущей эксплуатации, позволит исключить случайную ошибку.
Зачем нужен запас мощности для стабилизатора
При снижении уровня питания на входе происходит уменьшение потребляемой мощности любым прибором. Она вычисляется произведением приложенного напряжения на протекающий электрический ток.
Однако на выходе стабилизатора подключены потребители, получающие нормальное питание. Они работают на полную мощность, выполняя свои задачи.
В таких условиях преобразователь может не справиться со своими функциями. Поэтому ему нужен запас. Увеличивайте его величину около 30%. Практика показывает, что этого достаточно.
Аналогичная ситуация происходит при повышении напряжения сети.
ИТОГИ СРАВНЕНИЯ ХАРАКТЕРИСТИК релейного и электромеханического стабилизаторов
Как вы видите, если сравнивать основные характеристики, то получается, что релейный стабилизатор напряжения лучше электромеханического. Он в среднем на треть дешевле, а главное значительно быстрее реагирует на изменения напряжения в сети.
Казалось бы, зачем тогда вообще выпускать сервоприводные стабилизаторы, если значительно более доступные релейные модели по многим характеристикам их обгоняют?
Ответ прост, несмотря на все свои недостатки, в частности очень медленную скорость стабилизации напряжения, механические стабилизаторы имеют недостижимый для обычных релейных моделей показатель точности стабилизации.
Таким образом, сравнивать напрямую, какой стабилизатор лучше релейный или электромеханический некорректно, каждый из них предназначен для выполнения определенных задач, с которыми не справится соперник.
Зная эту информацию, давайте теперь рассмотрим, в каких случаях лучше всего купить релейный трансформатор, а в каких электромеханический.
Заключение
Рынок стабилизаторов предлагает потребителям широкий выбор вариантов. Каждый сможет подобрать стабилизатор согласно своим требованиям и финансовым возможностям.
Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В
Подбор стабилизатора напряжения для жилого помещения: как выбрать подходящее устройство для дома и квартиры
Как подключить однофазный стабилизатор напряжения на весь дом?
Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?
Какой стабилизатор напряжения нужен для холодильника
Какие типы и виды стабилизаторов напряжения для дома существуют?
