Свойства конденсатора
Их применение в цепях переменного тока определяется изменением заряда. Свойства конденсатора к энергетическому обмену определяются формулами:
I = (C * ΔU)/Δt = f * C * Uo cos f * t = Io * sin (f * t + 90).
Здесь f – частота сигнала, который генерирует источник питания.
Накопленную энергию (P) определяют по формулам:
P = (Q*U)/2 = (C*U2)/2.
С учетом отмеченных выше паразитных параметров можно узнать частоту резонанса Fр = 1/ 2*π √C*Lп. При превышении этого порога превалируют индуктивные свойства. По этой причине рабочий диапазон конденсатора ограничивают частотой, которая значительно ниже Fр.
Когда и где применяются прямоволновый, прямочастотный, среднелинейный и прямоёмкостный конденсаторы?
В радиолюбительских приёмниках раньше применялись прямоёмкостные конденсаторы, которые впоследствии были заменены прямочастотными и прямоволновыми конденсаторами, дававшими возможность более равномерно распределить по шкале настройку на станции.
В настоящее время применяются почти исключительно среднелинейные конденсаторы, иначе называемые логарифмическими, так как эти конденсаторы легче других можно объединить на одной общей оси.
В приёмниках, имеющих один настраивающийся контур, следует предпочесть прямочастотные конденсаторы, так как при этих конденсаторах распределение станций по шкале получится совершенно равномерным.

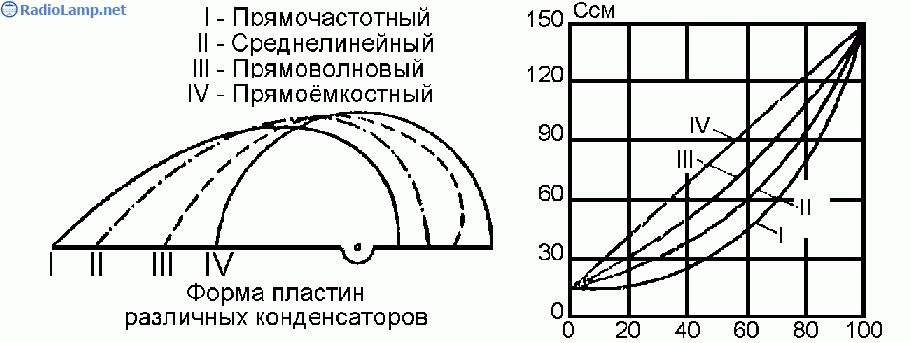

Рис. 3. Форма пластин различных конденсаторов.
Применение конденсаторов
Одно из основных применений конденсаторов — фильтрация сигналов. Они используются в электронных фильтрах для удаления нежелательных частот и шумов из электрических сигналов.
Конденсаторы также используются в источниках питания для сглаживания напряжения. Они служат для поддержания стабильного напряжения на выходе и предотвращения внезапных изменений напряжения.
В схемах с конденсаторами часто используются различные временные задержки. Конденсаторы могут накапливать заряд и затем медленно его высвобождать, создавая задержку во времени. Такие схемы широко используются в сигнальных цепях, таймерах и генераторах задержки.
Конденсаторы также находят применение в поддержании памяти. Они используются в электронных устройствах для сохранения информации, например, в аккумуляторах для сохранения заряда.
Конденсаторы также играют важную роль в различных электронных устройствах, таких как радио и телевизоры. Они используются для синхронизации частоты, сглаживания сигналов и устранения помех.
Кроме этого, конденсаторы широко применяются в электротехнике для управления электрическими цепями, включая электродвигатели, системы освещения и системы безопасности. Они также используются в электроэнергетике, автомобильной промышленности и других отраслях.
Таким образом, применение конденсаторов чрезвычайно широко и охватывает практически все сферы техники и электроники.
Конденсаторы в электротехнике
Основной принцип работы конденсатора основан на разделении зарядов между двумя проводящими пластинами, которые разделены диэлектриком. Когда на конденсатор подается напряжение, заряды накапливаются на пластинах, создавая электрическое поле между ними. Электрическое поле образует потенциалную разность, называемую напряжением конденсатора.
Применение конденсаторов в электротехнике очень широко. Они используются, например, в источниках питания для сглаживания напряжения и фильтрации высокочастотных помех. Конденсаторы также используются в схемах запуска и работы электродвигателей, где они выполняют функцию хранения энергии и создания фазового сдвига.
Кроме того, конденсаторы применяются в системах связи для передачи и приема сигналов, а также в системах управления для фильтрации и сглаживания сигналов. Они также используются в электронных схемах для сохранения и передачи данных, во временных задержках и таймерах.
В заключение, конденсаторы являются неотъемлемой частью электротехники и находят широкое применение во многих областях. Они выполняют различные функции, такие как хранение энергии, фильтрация сигналов и создание фазового сдвига. Знание о конденсаторах и их применении является важным для понимания электротехнических систем и устройств.
Конденсаторы в электронике
Принцип работы конденсатора основан на следующем: когда на конденсатор подается электрическое напряжение, заряжающее его, положительные и отрицательные заряды накапливаются на пластинах конденсатора. Между пластинами образуется электрическое поле, которое сохраняет заряд и энергию, пока конденсатор не разрядится. Заряд конденсатора измеряется в фарадах (Ф), а напряжение — в вольтах (В).
Одной из главных характеристик конденсатора является его емкость. Емкость определяет количество энергии, которую способен накопить конденсатор при заданном напряжении. Чем больше емкость конденсатора, тем больше энергии он может хранить.
Конденсаторы имеют широкий спектр применения в электронике. Они используются для фильтрации сигналов, сглаживания пульсаций во внешнем источнике питания, защиты от скачков напряжения и помех, создания временных задержек, памяти в электрических цепях и других целях. Они также применяются в электролитических конденсаторах, которые предоставляют высокую емкость при небольших размерах.
В заключение, конденсаторы играют важную роль в электронике, обеспечивая возможности хранения и использования энергии. Их разнообразные характеристики и высокая эффективность делают их незаменимыми элементами в различных устройствах и системах.
Как измерить емкость
Существует некоторое количество способов измерения емкости конденсатора с помощью приборов и различных методик. В статье описывается использование мультиметра, осциллографа, тестера и мостовых измерителей.
Мультиметром
Как пример: сделать это с путем замыкания выводов отверткой.
Измерить емкость с помощью мультиметра можно следующим образом: активируйте режим «Сх» и установите предел замера 2000 пФ, если он есть. На стандартном устройстве он равный 20 мкФ; Установите конденсатор в соответствующие гнезда в мультиметре или используйте щупы для подключения конденсатора. На экране прибора будет отображено значение емкости.
Осциллографом
Для измерения понадобиться кроме осциллографа собрать схему из тестируемого конденсатора, резистора и генератора синусоидальных колебаний.
Частота колебаний генератора изменяется до получения на экране осциллографа одинаковых по амплитуде синусоидальных кривых. Это делается для точности измерений. Представьте как рассчитать емкость конденсатора с помощью амплитудных значений напряжений? Для этого требуется воспользоваться формулой UR/UC*2πfR подставив в нее измеренные значения. С его помощью также рассчитывается ток утечки конденсатора косвенным способом – через снижение напряжения на предварительно известном сопротивлении. Осциллограф способен вычислить емкость конденсаторов от 20 pF до 200 mkF.
Тестером не имеющим прямой функции
Для нахождения варианта определения емкости с помощью тестера, но без функции замера емкости, обратите внимание на формулу мгновенного значения тока во время его зарядки или разрядки i = С dU/dt. конденсатором и резистором с большим сопротивлением для увеличения времени процесса зарядки или разрядки
После снятия всех показаний с тестера и секундомера можно, достаточно приближенно вычислить и узнать емкость. Зная, как определить емкость конденсатора современными приборами, будет несложно разобраться и с устройством со времен СССР
На экране происходит вывод не цифр, а отклонения стрелки, за которой важно внимательно следить. Измерение емкости осуществляется только на разряженном конденсаторе
Щупы выведите к контактам конденсатора, если он рабочий, то стрелка изначально отклонится и по мере заряда займет исходную позицию. Скорость передвижения стрелки зависит от объема емкости. Если стрелка тестера не сдвинулась с места, либо эта величина минимальная или отклонилась и зависла в одном положении – это показатель неисправности конденсатора
конденсатором и резистором с большим сопротивлением для увеличения времени процесса зарядки или разрядки. После снятия всех показаний с тестера и секундомера можно, достаточно приближенно вычислить и узнать емкость. Зная, как определить емкость конденсатора современными приборами, будет несложно разобраться и с устройством со времен СССР
На экране происходит вывод не цифр, а отклонения стрелки, за которой важно внимательно следить. Измерение емкости осуществляется только на разряженном конденсаторе
Щупы выведите к контактам конденсатора, если он рабочий, то стрелка изначально отклонится и по мере заряда займет исходную позицию. Скорость передвижения стрелки зависит от объема емкости. Если стрелка тестера не сдвинулась с места, либо эта величина минимальная или отклонилась и зависла в одном положении – это показатель неисправности конденсатора.
Мостовыми измерителями
Емкость конденсатора измеряется методом сравнения с эталонной емкостью. Для чего выполняется мостовая схема, где одно плечо работает с образцовым электрическим устройством, другое с тестируемым. Показания моста могут быть реализованы на цифровых носителях.
Как выбрать пусковой конденсатор
Чтобы он работал наиболее эффективно, нужно правильно подобрать ёмкость. Для её вычисления используются различные формулы, в зависимости от способа соединения обмоток. Вычисления выполняются следующим образом:
- Нужно определить рабочие ток и напряжение работы двигателя. При проведении вычислений для них применяются обозначения I и U. Величину тока берут из инструкции по эксплуатации для мотора, а в качестве U берут то, которое обеспечивается питающим напряжением.
- Ёмкость определяют по формуле C = (K х I) / U.
Если соединение обмоток выполнено треугольником, используется K = 4800, а при соединении звездой должно быть K = 2800. Результат вычислений представляет собой ёмкость, выраженную в микрофарадах.

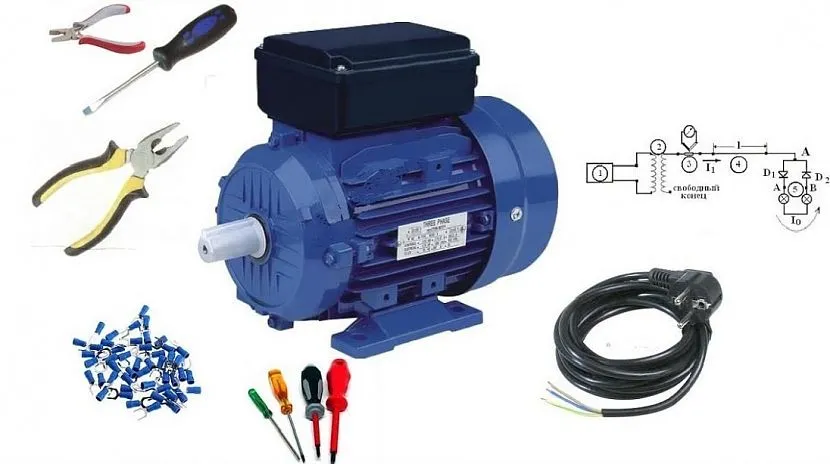

Подключение однофазного асинхронного двигателяИсточник sibay-rb.ru
При расчётах нужно учитывать номинальный ток. Речь идёт о максимально допустимом рабочем токе в условиях, когда работа двигателя происходит в нормальном режиме. Практически его величина зависит от имеющейся нагрузки. Если её нет, то значение будет минимальным.
Это значение называют током холостого хода. Оно фактически является компенсацией потерь, связанных с потерями энергии в обмотках, диэлектриками, трением и другими аналогичными причинами.

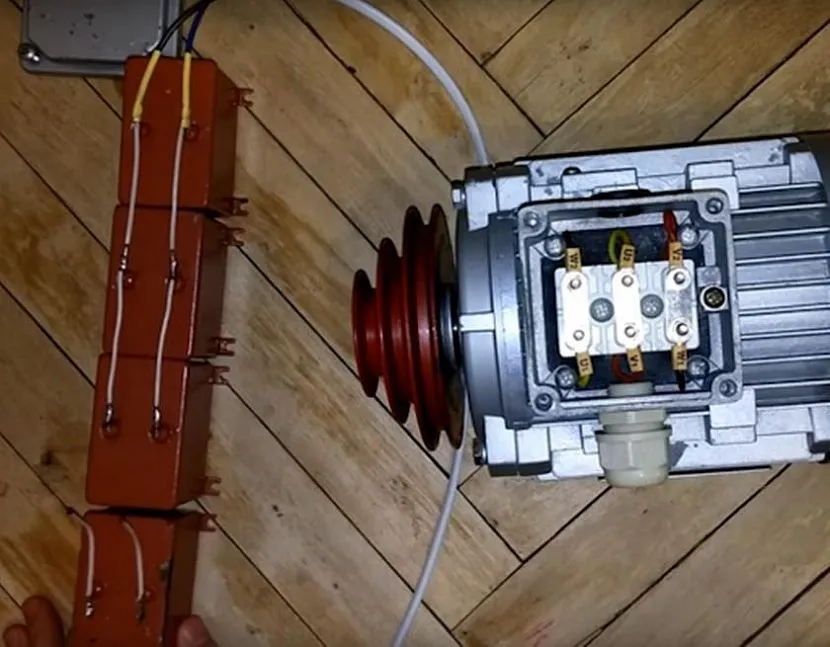

Подключение трёхфазного двигателя к однофазной сетиИсточник stroysvoy-dom.ru
Если постепенно увеличивать нагрузку, то ток будет расти. Затем он достигнет номинального значения. При последующем росте ток будет расти по-прежнему, но обороты начнут падать. Длительное пребывание в этом режиме приведёт к повышенному износу оборудования и к вероятной поломке.
Определить номинальный ток можно не только из инструкции по эксплуатации, но и измерить самостоятельно. В последнем случае его величина будет определена более точно. Такое измерение можно провести следующим образом:
- Отключают конденсаторы.
- Запускают мотор в рабочем режиме.
- При помощи токоизмерительных клещей определяют силу тока.
На основе полученного значения определяют требуемую ёмкость. Затем приобретают нужную деталь и устанавливают её. При этом допускается отклонение от расчётной величины не более, чем на 15%.

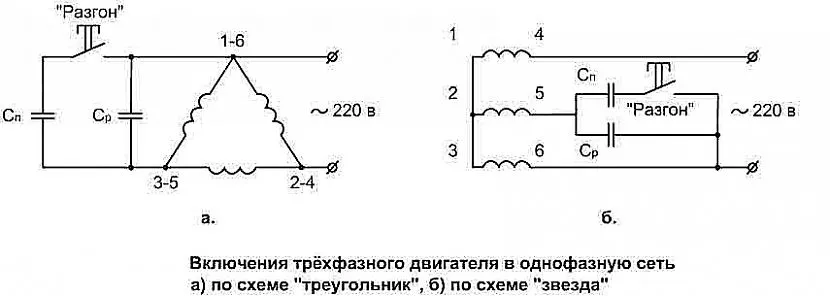

Схемы подключения трёхфазного двигателя в однофазную сетьИсточник orenburgelectro.ru
При подключении однофазного мотора ёмкость рабочего конденсатора определяют следующим образом. Нужно на каждые 100 ватт номинальной мощности взять по 7 микрофарад. Для пускового ёмкость выбирают в 2-3 раза больше. Однофазные асинхронные моторы часто используются в домашней бытовой технике.
Для этой цели обычно выбирают конденсаторы следующих конструкций:
- металлобумажные, высокочастотные, которые имеют обозначение МБГЧ;
- термостойкие бумажного типа относящиеся к разновидности БГТ;
- бумажные в герметичном металлическом корпусе — КБГ-МН.
Если необходимо обеспечить вращение двигателя в обратном направлении, то потребуется изменить подсоединение к конденсатору. Для этого будет достаточно просто поменять местами клеммы. Если речь идёт о замене уже существующей детали, то удобней всего выбрать её с теми же характеристиками, что и раньше.
В качестве рабочего необходимо использовать неполярный конденсатор, предназначенный для использования с переменным током. Это связано с тем, что в процессе работы будет постоянно меняться полярность. Однако в качестве пускового допустимо использования полярного. Для того, чтобы предотвратить изменение знака напряжения, необходимо подключить эту деталь через диод.

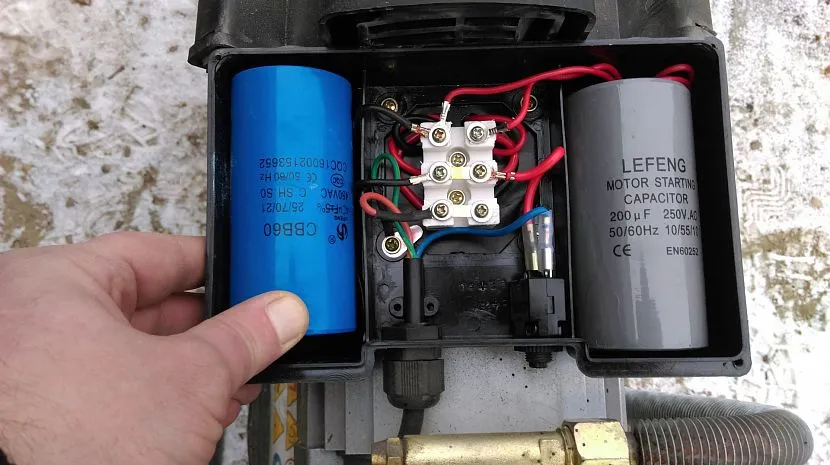

Использование пускового и рабочего конденсаторов для подключенияИсточник uk-parkovaya.ru
Виды и типы конденсаторов
Емкостные элементы классифицируют по типу диэлектрика, применяемого в конструкции.
Бумажные и металлобумажные конденсаторы
Элементы используются в цепях с постоянным или слабо пульсирующим напряжением. Простота конструкции оборачивается пониженной на 10-25% стабильностью характеристик и возросшей величиной потерь.
В бумажных конденсаторах обкладки из алюминиевой фольги разделяет бумага. Сборки скручивают и помещают в корпус в форме цилиндра или прямоугольного параллелепипеда.
Приборы работают при температурах -60…+125°C, с номинальным напряжением у низковольтных приборов до 1600 В, высоковольтных — выше 1600 В и ёмкостью до десятков мкФ.
В металлобумажных приборах вместо фольги на диэлектрическую бумагу наносят тонкий слой металла. Это помогает изготовить элементы меньших размеров. При незначительных пробоях возможно самовосстановление диэлектрика. Металлобумажные элементы уступают бумажным по сопротивлению изоляции.
Электролитические конденсаторы
Конструкция изделий напоминает бумажные. Но при изготовлении электролитических элементов бумагу пропитывают оксидами металлов.
В изделиях с электролитом без бумаги оксид наносится на металлический электрод. У оксидов металлов односторонняя проводимость, что делает прибор полярным.
В некоторых моделях электролитических элементов обкладки изготавливают с канавками, которые увеличивают площадь поверхности электрода. Зазоры в пространстве между пластинами устраняют с помощью заливания электролитом. Это улучшает емкостные свойства изделия.
Большая ёмкость электролитических приборов — сотни мкФ, используется в фильтрах, чтобы сглаживать пульсации напряжения.
Алюминиевые электролитические
В приборах этого типа анодная обкладка делается из алюминиевой фольги. Поверхность покрывают оксидом металла — диэлектриком. Катодная обкладка — твердый или жидкий электролит, который подбирается так, чтобы при работе восстанавливался слой оксида на фольге. Самовосстановление диэлектрика продлевает время работы элемента.
Конденсаторы такой конструкции требуют соблюдения полярности. При обратном включении разорвет корпус.
Приборы, внутри которых располагаются встречно-последовательные полярные сборки, используют в 2 направлениях. Ёмкость алюминиевых электролитических элементов достигает нескольких тысяч мкФ.
Танталовые электролитические
Анодный электрод таких приборов изготовляют из пористой структуры, получаемой при нагреве до +2000°C порошка тантала. Материал внешне напоминает губку. Пористость увеличивает площадь поверхности.
С помощью электрохимического окисления на анод наносят слой пентаоксида тантала толщиной до 100 нанометров. Твердый диэлектрик делают из диоксида марганца. Готовую конструкцию прессуют в компаунд — специальную смолу.
Танталовые изделия используют на частотах тока свыше 100 кГц. Ёмкость создается до сотен мкФ, при рабочем напряжении до 75 В.
Полимерные
В конденсаторах используются электролит из твердых полимеров, что дает ряд преимуществ:
- увеличивается срок эксплуатации до 50 тыс. часов;
- сохраняются параметры при нагреве;
- расширяется диапазон допустимых пульсаций тока;
- сопротивление обкладок и выводов не шунтирует ёмкость.
Пленочные
Диэлектрик в этих моделях — пленка из тефлона, полиэстера, фторопласта или полипропилена.
Обкладки — фольга или напыление металлов на пленку. Конструкция используется для создания многослойных сборок с увеличенной площадью поверхности.
Пленочные конденсаторы при миниатюрных размерах обладают ёмкостью в сотни мкФ. В зависимости от размещения слоев и выводов контактов делают аксиальные или радиальные формы изделий.
В некоторых моделях номинальное напряжение 2 кВ и выше.
Где и как используются конденсаторы?
Перед тем как начать рассказывать об области применения конденсаторов, вспомним, что конденсатор это — две пластины, разделенные диэлектриком. Поэтому ток через конденсатор (в первом приближении) идти не может. Однако в цепи с конденсатором могут происходить процессы заряд и разряда. И во время этих процессов в цепи будут протекать токи заряда или разряда.
Таким образом, если переменное напряжение будет приложено к цепи с конденсатором, в ней будет протекать переменный ток. Поэтому конденсатор можно охарактеризовать такой величиной как емкостное сопротивление (обозначается в технической литературе как Хс).
Емкостное сопротивление зависит от ёмкости конденсатора и частоты приложенного напряжения. Чем ёмкость и частота больше, тем меньше емкостное сопротивление. На этих эффектах основано применение конденсаторов в схемах фильтрации источников питания.
В компьютерных блоках питания для получения постоянных напряжений +3,3, +5, и +12 В используется двухполупериодная схема выпрямление с двумя диодами и фильтрующим конденсатором. Без конденсатора на нагрузке будет пульсирующее напряжение одной полярности.
Источник постоянного напряжения можно представить в виде эквивалентной схемы из генератора и двух сопротивлений, где R1 — это внутреннее сопротивление выпрямителя, а R2 — емкостное сопротивление конденсатора.
Генератор – это сумма постоянного и переменного напряжений (пульсирующее напряжение содержит в себе постоянную и переменную составляющую).
Таким образом, сигнал с генератора подается на частотно-зависимый делитель напряжения. Выходной сигнал снимается с нижнего плеча (конденсатора). Для постоянного напряжения сопротивление конденсатора очень велико, гораздо больше сопротивления выпрямителя. Поэтому уменьшения постоянного напряжения не происходит.
Для переменного напряжения сопротивления конденсатора очень мало, гораздо меньше сопротивления выпрямителя, поэтому происходит сильное ослабление переменной составляющей.
Вообще, такая комбинация активного сопротивления и конденсатора называется фильтром нижних частот, который пропускает постоянную составляющую и какой-то диапазон низких частот.
Чем выше частота входного переменного напряжения, тем сильнее оно ослабляется.
Так как необходимо сильное подавление пульсаций переменного напряжения, то используется электролитические конденсаторы большой емкости.
Назначение керамических SMD конденсаторов на материнской плате — подавлять высокочастотные помехи, возникающие при переключении транзисторов в микросхемах. Таким образом, электролитические конденсаторы фильтруют относительно низкочастотные помехи и пульсации, а керамические — более высокочастотные.
Приведем еще один пример разделения переменной и постоянной составляющей. Пусть в схеме на рисунке сигнал в точке А будет иметь постоянную составляющую 5 В и переменную амплитудой 2 В.
После конденсатора, в точке В будет уже только переменная составляющая той же амплитудой 2 В (если емкостное сопротивление конденсатора мало для такой частоты). Интересно, не правда ли?
По существу, это тоже частотно-зависимый делитель напряжения, где в виде нижнего плеча выступает сопротивление нагрузки. Такую комбинацию называют фильтром верхних частот, который не пропускает постоянную составляющие и низкие частоты, так как в емкостное сопротивление будет для них большим.
Заканчивая, отметим маленькую деталь: так как максимальное напряжение на конденсаторе будет равно сумме постоянной и переменной составляющей, его рабочее напряжение должно быть не менее этой величины.
Как они проводят переменный ток
Чтобы убедиться в этом воочию, достаточно собрать несложную схему. Сначала надо включить лампу через конденсаторы C1 и C2, соединенные параллельно. Лампа будет светиться, но не очень ярко. Если теперь добавить еще конденсатор C3, то свечение лампы заметно увеличится, что говорит о том, что конденсаторы оказывают сопротивлению прохождению переменного тока. Причем, параллельное соединение, т.е. увеличение емкости, это сопротивление снижает.
Отсюда вывод: чем больше емкость, тем меньше сопротивление конденсатора прохождению переменного тока. Это сопротивление называется емкостным и в формулах обозначается как Xc. Еще Xc зависит от частоты тока, чем она выше, тем меньше Xc. Об этом будет сказано несколько позже.
Другой опыт можно проделать используя счетчик электроэнергии, предварительно отключив все потребители. Для этого надо соединить параллельно три конденсатора по 1мкФ и просто включить их в розетку. Конечно, при этом надо быть предельно осторожным, или даже припаять к конденсаторам стандартную штепсельную вилку. Рабочее напряжение конденсаторов должно быть не менее 400В.
После этого подключения достаточно просто понаблюдать за счетчиком, чтобы убедиться, что он стоит на месте, хотя по расчетам такой конденсатор эквивалентен по сопротивлению лампе накаливания мощностью около 50Вт.
Конденсаторы переменной емкости
Как и резисторы, конденсаторы бывают постоянного и переменного типа. Переменные конденсаторы — это конденсаторы, емкость которых можно изменять механически или электронно. Такие конденсаторы обычно используются в резонансных цепях (LC-цепях) для радио и согласования импеданса в антеннах. Эти конденсаторы обычно называют настроечными.
Существует еще один тип переменных конденсаторов, называемый подстроечным конденсатором. Они закреплены на печатных платах и используются для калибровки оборудования. Это неполяризованные конденсаторы очень маленького размера. Как правило, они недоступны для использования постоянным покупателем. Емкость переменных конденсаторов очень мала, обычно порядка нескольких пикофарад (обычно менее 500 пФ).
Механические переменные конденсаторы состоят из набора полукруглых металлических пластин, закрепленных на оси ротора. Ротор размещается между металлическими пластинами статора. Общее значение емкости (C) для этого типа конденсаторов определяется в соответствии с положением подвижных металлических пластин по отношению к неподвижным металлическим пластинам. Когда ось поворачивается, область перекрытия между пластинами статора и пластинами ротора будет изменяться, и емкость соответственно тоже.
Когда два набора металлических пластин полностью соединены вместе, значение емкости обычно находится на максимальном значении. Подстроечные конденсаторы высокого напряжения имеют большие воздушные зазоры или промежутки между пластинами с относительно большими пробивными напряжениями порядка киловольт.
В механических переменных конденсаторах в качестве диэлектрика обычно используется воздух или фольгированный пластик. На сегодняшний день, использование вакуумных переменных конденсаторов увеличивается, поскольку они обеспечивают лучший диапазон рабочего напряжения и более высокую способность выдерживать ток. Емкость конденсаторов с механической настройкой можно изменять с помощью винта в верхней части конденсатора.
В случае конденсаторов переменной емкости с электронным управлением используется диод с обратным смещением, в котором толщина обедненного слоя будет изменяться в зависимости от приложенного постоянного напряжения. Такие диоды называются диодами переменной емкости или просто варикапами или варакторами.
Пленочные конденсаторы
В данном виде конденсатора диэлектриком является пленка из пластика, например, полиэстер (KT, MKT, MFT), полипропилен (KP, MKP, MFP) или поликарбонат (KC, MKC).
Электроды могут быть напыленными на эту пленку (MKT, MKP, MKC) или изготовлены в виде отдельной металлической фольги, сматывающейся в рулон или спрессованной вместе с пленкой диэлектрика (KT, KP, KC). Современным материалом для пленки конденсаторов является полифениленсульфид (PPS).
Общие свойства пленочных конденсаторов (для всех видов диэлектриков):
- работают исправно при большом токе;
- имеют высокую прочность на растяжение;
- имеют относительно небольшую емкость;
- минимальный ток утечки;
- используется в резонансных цепях и в RC-снабберах.
Отдельные виды пленки отличаются:
- температурными свойствами (в том числе со знаком температурного коэффициента емкости, который является отрицательным для полипропилена и полистирола, и положительным для полиэстера и поликарбоната)
- максимальной рабочей температурой (от 125 °C, для полиэстера и поликарбоната, до 100 °C для полипропилена и 70 °С для полистирола)
- устойчивостью к электрическому пробою, и следовательно максимальным напряжением, которое можно приложить к определенной толщине пленки без пробоя.
Конденсаторы керамические
Этот вид конденсаторов изготавливают в виде одной пластины или пачки пластин из специального керамического материала. Металлические электроды напыляют на пластины и соединяют с выводами конденсатора. Используемые керамические материалы могут иметь очень разные свойства.
Разнообразие включает в себя, прежде всего, широкий диапазон значений относительной электрической проницаемости (до десятков тысяч) и такая величина имеется только у керамических материалов.
Столь высокое значение проницаемости позволяет производить керамические конденсаторы (многослойные) небольших размеров, емкость которых может конкурировать с емкостью электролитических конденсаторов, и при этом работающих с любой поляризацией и характеризующихся меньшими утечками.
Керамические материалы характеризуются сложной и нелинейной зависимостью параметров от температуры, частоты, напряжения. В виду малого размера корпуса — данный вид конденсаторов имеет особую маркировку.
Конденсаторы с воздушным диэлектриком
Здесь диэлектриком является воздух. Такие конденсаторы отлично работают на высоких частотах, и часто выполняются как конденсаторы переменной емкости (для настройки).
Одним из видов электротехнических деталей является конденсатор. Он находит применение во многих электрических и практически во всех радиоэлектронных схемах. Кратко рассмотрим различные виды конденсаторов и их применение в технике.
От чего зависит ёмкость конденсатора
Главная функция и роль конденсатора в цепи заключается в накоплении зарядов, а дополнительная — не допускать утечек.

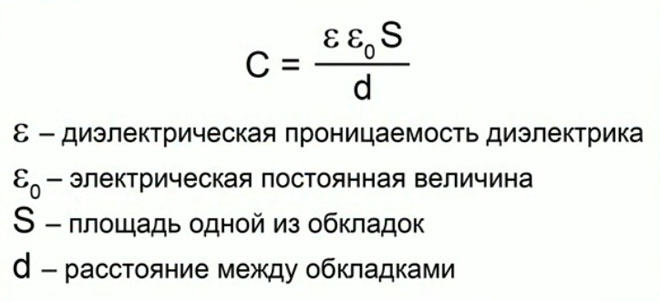

Величина ёмкости конденсатора прямо пропорциональна диэлектрической проницаемости среды и площади пластин, и обратно пропорциональна расстоянию между электродами. Возникает 2 противоречия:
- Чтобы увеличить ёмкость, электроды нужны как можно толще, шире и длиннее. При этом размеры прибора увеличивать нельзя.
- Чтобы удерживать заряды и обеспечить нужную силу притяжения, расстояние между пластинами делают минимальным. При этом ток пробоя уменьшать нельзя.
Для разрешения противоречий разработчики применяют:
- многослойные конструкции пары диэлектрик и электрод;
- пористые структуры анодов;
- замену бумаги на оксиды и электролиты;
- параллельное включение элементов;
- заполнение свободного пространства веществами с повышенной диэлектрической проницаемостью.
Размеры конденсаторов уменьшаются, а характеристики становятся лучше с каждым новым изобретением.
Что такое конденсатор, где применяется и для чего нужен
Что такое электрическая ёмкость, в чём измеряется и от чего зависит
Как измерить ёмкость конденсатора мультиметром?
Определение ёмкости последовательно или параллельно соединённых конденсаторов — формула
Как проверить конденсатор на работоспособность мультиметром?
Как расшифровать маркировку конденсатора и узнать его ёмкость?
Конденсаторы переменной емкости.
Как ты понял из названия, переменные конденсаторы могут изменять свою емкость. Еще совсем недавно для настройки радиоприемников на нужную станцию использовались в основном только конденсаторы переменной емкости. Вращая ручку настройки приемника, тем самым изменяли емкость конденсатора. Переменные конденсаторы, используются и посей день в простых и недорогих моделях приемников и передатчиков. Конструкция переменного конденсатора очень простая. Конструктивно он состоит из статорных и роторных пластин. Роторные пластины подвижные и входят в статорные не касаясь последних. Диэлектриком в таком конденсаторе является воздух. При входе статорных пластин в роторные, емкость конденсатора увеличивается и при выходе роторных пластин емкость уменьшается. Обозначение переменного конденсатора выглядит так –
Применение конденсаторов.
Применение конденсаторов широко используется во всех областях электротехники. Конденсаторы применяются в различных электрических цепях.В электроцепи переменного тока они могут служить в качестве ёмкостного сопротивления. Возьмем такой пример. При последовательном подключении конденсатора и лампочки к батарейке (постоянный ток), лампочка светиться не будет.
Если же подключить такую цепь к источнику переменного тока, лампочка будет светиться. Причем интенсивность света будет напрямую зависеть от величины ёмкости используемого конденсатора.
Благодаря этим качествам, конденсаторы применяются в качестве фильтров, в цепях подавляющих высокочастотные и низкочастотные помехи. Конденсаторы так же используются в различных импульсных схемах, где требуется быстрое накопление и отдача большого электрического заряда. В таких устройствах как: ускорители, фотовспышки, импульсные лазеры. Конденсаторы применяют для сглаживания пульсаций при выпрямлении напряжения. Способность конденсатора сохранять заряд длительное время дает возможность использовать их для хранения информации. И это только очень краткий перечень всего где только может применяться конденсатор.
Продолжая занятия электротехникой, ты откроешь для себя еще много интересного, в том числе и о работе и применению конденсаторов. Но, и этой информации, тебе будет достаточно для общего понимания и продвижения дальше.
Как проверить конденсатор
Для проверки конденсаторов необходим прибор, тестер или иначе мультиметр. Существуют специальные приборы измеряющие емкость (С). Но так как эти приборы достаточно дороги, зачастую нет смысла их приобретать для домашней мастерской. Тем более на рынке есть недорогие китайские мультиметры с функцией измерения емкости. Если на твоем тестере нет такой функции, ты можешь воспользоваться обычной функцией прозвонки. Как и при проверке резисторов, конденсатор можно проверить на обрыв и“пробой”. В этом случае сопротивление конденсатора очень большое, почти бесконечное (зависит от материала из которого изготовлен кондер). Электролитические конденсаторы проверяют следующим образом – Необходимо включить тестер в режим прозвонки, подключить щупы прибора к электродам (ножкам) конденсатора и следить за показанием на индикаторе мультиметра. Показание мультиметра будет изменяться в меньшую сторону, пока не остановится совсем. После чего нужно щупы поменять местами, показания начнут уменьшаться почти до нуля. Если все произошло так как я описал, “кондер” исправен. Если нет изменений в показаниях или показания сразу становятся большими, или прибор вовсе показывает ноль, конденсатор неисправен. Лично я предпочитаю проверять “кондюки” стрелочным прибором. Плавность движения стрелки легче отслеживать, чем мелькание цифр в окошке индикатора.
Как рассчитать емкость конденсатора
Емкость конденсатора можно рассчитать по формуле:
Емкость конденсатора измеряется в Фарадах, 1 фарад – это огромная величина. Такую ёмкость будет иметь металлический шар размеры которого будут превышать размеры нашего солнца в 13 раз. Шар размером в планету Земля будет иметь иметь емкость всего 710 микрофарад. Обычно, емкость конденсаторов которые мы применяем в электротехнических устройствах обзначается в микрофарадах (mF), пикофарадах (nF), нанофарадах ( nF). Следует знать что, 1 микрофарад равен 1000 нанофарад. Соответственно, 0.1 uF равен 100nF. Кроме главного параметра, на корпусе элементов отмечается допустимое отклонение реальной ёмкости от указанной и напряжение, на которое рассчитано устройство. При его превышении прибор может выйти из строя.Этих знаний тебе будет вполне достаточно для начала и для того чтобы самостоятельно продолжить изучение конденсаторов и их физических свойств в специальной технической литературе. Желаю успеха и настойчивости!
Как проверить работоспособность конденсатора
Для проверки конденсатора на работоспособность используют мультиметр. Прежде чем проверить накопитель, необходимо определить, какой именно прибор находится в схеме – полярный (электролитический) или неполярный.
Проверка полярного конденсатора
При проверке полярного конденсатора необходимо соблюдать правильную полярность подключения щупов: плюсовой должен быть прижат к плюсовой ножке, минусовой – к минусу. Если вы перепутаете полярность, конденсатор выйдет из строя.
Проверка неполярного конденсатора
В этом случае проверка предельно простая. Диапазон измерений выставляют на отметку 2 МОм. Щупы присоединяют к выводам конденсатора в любом порядке. Полученное значение должно превышать двойку. Если на дисплее высвечивается значение менее 2 МОм, то деталь неисправна.
