Как правильно сделать выбор
Выбор сетевого фильтра, по мнению специалистов, надо начинать с внешнего осмотра. На нем должна быть обязательная кнопка, которая позволяет сделать сетевое отключение принудительно. Сетевой фильтр — устройство, в котором имеет значение количество гнезд питания электрооборудования, это зависит от производителя изделий, обычно один фильтр питает несколько приборов разной мощности.
Правильный выбор основывается на сопровождающих изделие документах, в них отражена вся необходимая для покупателя информация. В паспорте должны быть указаны все функции, которыми обладает фильтр от производителя
Обратите внимание на значение величины импульсной нагрузки, оно указывает на способность фильтра выдерживать ощутимые перепады напряжения в сети. Некоторые модели сетевых фильтров могут выдерживать влияние атмосферных разрядов на источник питания. Сетевые фильтры для офисов
Сетевые фильтры для офисов
Для бытовых потребителей электрической энергии предлагается стандартная длина шнура питания устройства — 1,8 м, но есть и другие варианты питающего фильтр кабеля — 5 м. Наличие разного количества предохранителей в устройстве (но не менее трех) должны гарантировать защиту от разного вида помех. Если на устройстве нет светодиодной кнопки, то это простой удлинитель.
Как выбрать сетевой фильтр для компьютера
Сейчас в каждой семье в городах есть компьютер, для них разработаны фильтры, которые выполняют защитную функцию компьютерного оборудования от перепадов напряжения и высоких частот в сети. Пользователи часто визуально могут спутать фильтр с другим устройством — ИБП, но фильтр функционально защищает ПК от перенапряжения, он не выполняет поддержку электроснабжения в случае отключения сети, как ИБП.
Сетевые фильтры для ПК
Сетевой фильтр нужен для обеспечения фильтрации сетевого напряжения для компьютера, он решает следующие задачи:
- контроль проходящих через него импульсов, которые могут вызвать автоматическую перезагрузку ПК без сохранения данных на мониторе;
- обеспечение сглаживания высокочастотных импульсов, которые возникают при одновременном включении мощных потребителей.
Специалисты для защиты собственной компьютерной техники рекомендуют изделие компании АРС, это устройство отлично подходит для домашнего применения, а также в небольших офисах.
Модель Surge Arrest Essential
Модель имеет пять розеток, считается недорогой. По основным параметрам характеристик устройство среднее. Рекомендуется подключать через этот фильтр телефонное оборудование, факс, ПК. Длина кабеля — 1,8 м.
Производители предлагают и более качественную защиту — это модель Pilot X-Pro, которая является более устойчивой к нагрузке при высокой частоте скачков напряжения. Фильтр этой модели по данным паспорта поглощает до 650 Дж, превращая их в энергию тепла.
Выбор фильтра для ЖК-телевизора
Защита домашнего кинотеатра, а также другой видеоаппаратуры выполняет сетевой фильтр для телевизора, который должен гарантировано защищать оборудование от помех и перепадов напряжений. Специальные фильтры для телевизоров имеют автоматическое отключение, когда происходит короткое замыкание в сети. Эксперты рекомендуют для этих целей модель фильтра APC PMF83VT-RS, который представлен на фото:
Вариация сетевого фильтра
Эта модель стоит около 3 тысяч рублей, имеет коаксиальный вход, индикатор, максимальный ток нагрузки до 10 ампер, мощность 2,3 кВт, напряжение 230 вольт, имеет 8 розеток с заземлением, длина кабеля — 200 см, расположение розеток двухстороннее, имеет защиту для телевизионного сигнала. Каждая розетка может быть принудительно включена или выключена, есть общий выключатель розеток. Какой выбрать сетевой фильтр — этот вопрос всегда стоит перед обывателем из-за стоимости устройств.
Есть более дешевый вариант фильтра для телевизора, который стоит 1 тысячу рублей, это MOST Elite ERG, на фото:
Сетевой фильтр с включением для каждой розетки
Параметры характеристик этого фильтра такие же, как в модели APC PMF83VT-RS, но он имеет всего пять розеток.
Разновидности фильтров
Специалисты различают сетевые фильтры по трем категориям, которые определяются по уровню их защиты, а именно:
- базовый вариант, эфирная защита — маркируется Essential, рекомендуется для домашнего оборудования: микроволновка, бытовое оборудование (пылесос, утюг, другие приборы);
- универсальный фильтр — маркировка в паспорте Home/Office, рекомендуется для компьютерного оборудования, современных ЖК-телевизоров;
- фильтр категории Performance, рекомендуется для работы с чувствительным к сетевому напряжению оборудованием, имеет достаточно высокую стоимость.
Что делает сетевой фильтр и от чего он защищает
Проблемы бытовой электрической сети, с которыми борются различные модели сетевых фильтров:
- Короткое замыкание. Фаза и ноль соединяются без нагрузки. Такая ситуация возникает при обрыве провода или замыкании, происшедшем в каком-либо приборе. В этом случае сетевой фильтр отключает всю аппаратуру.
- Помехи. Возникают из-за подключенных к сети приборов с импульсными блоками питания. К такой аппаратуре относятся компьютеры и телевизоры. Высокочастотные помехи не выводят из строя электронику, но ухудшают качество ее работы. На экранах аналоговых телевизоров появляется рябь, искажается изображение, в аудиоаппаратуре появляются посторонние звуки. Посторонние сигналы искажают работу звукозаписывающих и звуковоспроизводящих устройств.
- Скачки напряжения. Их могут вызвать приборы с индуктивной нагрузкой, например, холодильники, сварочные аппараты.
Существует еще одна, многим неизвестная, опасность помех. С помощью специальной техники через электромагнитный шум, который передается по нулевому проводнику, находящемуся вне дома или квартиры, можно получить доступ к конфиденциальной информации.
Разновидности
Розетки классифицируются в зависимости от особенностей конструкции:
- Закрытые и открытые модели. Первые рекомендуется использовать в комнатах для детей. Вторые же классические розетки без закрывающих шторок.
- Варианты с заземлением или без него. В первом случае владелец дома обеспечит защиту от перепадов напряжения. Приборы будут в целости и сохранности.
- Накладные и скрытые изделия. Первые устанавливаются взамен существующих розеток, а вторые монтируются во время ремонта, предусматривается их расположение еще при создании проекта.
- Встречаются и запрограммированные модели, полярные или стандартные. Запрограммированные устройства включаются и отключаются согласно установленному таймеру. Но чем проще конструкция, чем меньше функционала, тем проще их установка. Выбор модели напрямую зависит от того будет ли монтаж производится своими усилиями или с помощью мастера.
Каждый тип со своей маркировкой, что позволяет подобрать подходящий вариант. Например, «А» указывает, что прибор американского производства, а вот «В» подтверждает наличие заземляющего контакта. Корпус каждой розетки выполнен из прочного термического пластика. С декоративной точки зрения используются вставки, изделия выполняются в разных цветах.
Накладная 2 х местная с заземлением
На корпус такой модели выводятся контакты, которые необходимы для защиты электроприборов. Защищает такая розетка и человека от возможного пробивания тока, который может случайно оказаться на пластиковом корпусе.
Для монтажа такой розетки не нужен дополнительный ремонт в квартире, она устанавливается взамен любой обычной модели.
Проходная сдвоенная с крышкой
Условия эксплуатации прибора тоже определяют его выбор. Корпус устройства с закрывающейся крышкой, что позволяет защитить контакты от влаги. Маркируется такое изделие IP-44
Если же розетка будет использоваться на улице, стоит обратить внимание на изделие с маркировкой P-55. Прочный корпус защищает от влаги и пыли
Внутренней установки
Внутренняя установка требует планирования размещения устройства еще во время ремонтных работ. В таких вариантах отверстия скрыты за шторками, которые в момент подключения сдвигаются в сторону. Такие розетки заземлены, ведь в помещении могут находиться детки. Только при одновременном нажатии срабатывают шторки. Даже если просунуть в розетку инородный предмет, она не сработает, потому опасности совсем не несет. Поэтому модели закрытого плана настолько популярны среди разновидностей двойных розеток.
Особенности выбора сетевого фильтра – советы редакции Zuzako
Выбирая сетевой фильтр и/или удлинитель для бытового использования или подключения офисной техники, рекомендуется обращать внимание на следующие параметры:
- уровень защиты;
- наличие термозащиты;
- максимально допустимая нагрузка;
- показатель компенсации импульса;
- количество, тип и особенности расположения розеток;
- длина провода и возможность его компактного размещения;
- дополнительные параметры.
Охарактеризуем перечисленные критерии более подробно.
Уровень защиты
Один из основных параметров, на который следует ориентироваться при покупке фильтра. Как правило, уровень указан непосредственно на изделии (упаковке) и для удобства пользователей разбит на три категории:
- Essential (минимальный, базовый). Сглаживает небольшие перепады напряжения, имеет самую простую защиту от КЗ. Используется для подключения бытовой и кухонной техники, электроинструмента небольшой мощности, осветительных приборов и т.п.
- Home/Office (средний, расширенный). Наиболее распространенный тип сетевых фильтров. Имеет оптимальное сочетание стоимости и уровня защиты. Предназначен для компьютеров, оргтехники,телевизоров и другой чувствительной электроники.
- Performance (максимальный, профессиональный). Имеет наиболее высокий уровень защиты от всех возможных помех, начиная от грозозащиты и заканчивая перегревом контактов. Некоторые имеют встроенные блоки бесперебойного питания. Используется для подключения высокочувствительной лабораторной электроники и дорогостоящей офисной техники.
Терморазмыкаель (термозащита)
При низком качестве электрического тока катушки сетевого фильтра постоянно работают в усиленном режиме. Если при этом используются все розетки, то возможен перегрев устройства. Термический размыкатель отключает оборудование при достижении пороговых значений температуры. У бюджетных моделей это биметаллическое реле, у более дорогостоящих – термосенсор под управлением микросхемы.
Максимально допустимая нагрузка
От этого показателя зависит возможность подключения к фильтру нескольких мощных устройств. К примеру, большинство офисных (бытовых) моделей имеют предел допустимой нагрузки 2,2 кВт. Это позволяет подключить к одному фильтру компьютер и всё необходимое для работы периферийное оборудование, суммарная нагрузка от которого не превышает 10 А. (10 Ампер × 220 Вольт = 2,2 Киловатта).
Показатель компенсации импульса
Основная задача устройства компенсации импульса – это защита от скачков напряжения. Чем больше этот показатель, тем шире диапазон сглаживания. Такая функция крайне необходима для старых электросетей. Параметр указан в килоджоулях (кДж).
Количество, тип и особенности расположения розеток
Наиболее распространёнными являются сетевые фильтры на 5-6 розеток. Они оптимальны для подключения домашнего или офисного компьютерного узла: системного блока, монитора, колонки, МФУ/принтера, резервной – для зарядки. Бытовые фильтры-удлинители обычно имеют 3 розетки.
Розетки расположены, как правило, в один ряд. Иногда одна из них находится на некотором отдалении, что удобно, если необходимо подключить вилку с габаритным сетевым адаптером. У многих изделий премиум-класса розетки располагаются в два ряда, что делает устройство более компактным.
Не так давно появился и стремительно набрал популярность новый класс устройств – фильтры на одну розетку без кабеля. Они используются для обеспечения безопасного подключения одного устройства, к примеру телевизора, котла отопления и т.п. Компактные размеры делают использование подобных устройств более удобными.
Длина провода и возможность его компактного размещения
Выбор длины провода сетевого фильтра зависит от конкретных требований покупателя. Наиболее распространёнными считаются короткие удлинители на 1,2 и 1,8 м. Немного уступают им в популярности 2-3 метровые. Фильтры с длиной кабеля 5 м встречаются довольно редко. У классических удлинителей, использующихся за пределами помещений, длина кабеля может составлять от 20 до 30 м.
Дополнительные параметры
В качестве дополнительных параметров можно рассматривать следующие функциональные возможности и приспособления:
- защитные шторки устанавливаются на отверстия розеток, предотвращают попадание внутрь пыли и защищают от детских шалостей;
- интерфейс для подключения телефонных и телевизионных линий, локальных сетей и внешних интернет-каналов;
- отдельные кнопки отключения на каждую розетку;
- крепежи и проушины для возможности вертикального закрепления.
Как правильно сделать выбор
Выбор сетевого фильтра, по мнению специалистов, надо начинать с внешнего осмотра. На нем должна быть обязательная кнопка, которая позволяет сделать сетевое отключение принудительно. Сетевой фильтр — устройство, в котором имеет значение количество гнезд питания электрооборудования, это зависит от производителя изделий, обычно один фильтр питает несколько приборов разной мощности.
Правильный выбор основывается на сопровождающих изделие документах, в них отражена вся необходимая для покупателя информация. В паспорте должны быть указаны все функции, которыми обладает фильтр от производителя
Обратите внимание на значение величины импульсной нагрузки, оно указывает на способность фильтра выдерживать ощутимые перепады напряжения в сети. Некоторые модели сетевых фильтров могут выдерживать влияние атмосферных разрядов на источник питания. Сетевые фильтры для офисов
Сетевые фильтры для офисов
Для бытовых потребителей электрической энергии предлагается стандартная длина шнура питания устройства — 1,8 м, но есть и другие варианты питающего фильтр кабеля — 5 м. Наличие разного количества предохранителей в устройстве (но не менее трех) должны гарантировать защиту от разного вида помех. Если на устройстве нет светодиодной кнопки, то это простой удлинитель.
Как выбрать сетевой фильтр для компьютера
Сейчас в каждой семье в городах есть компьютер, для них разработаны фильтры, которые выполняют защитную функцию компьютерного оборудования от перепадов напряжения и высоких частот в сети. Пользователи часто визуально могут спутать фильтр с другим устройством — ИБП, но фильтр функционально защищает ПК от перенапряжения, он не выполняет поддержку электроснабжения в случае отключения сети, как ИБП.
Сетевые фильтры для ПК
Сетевой фильтр нужен для обеспечения фильтрации сетевого напряжения для компьютера, он решает следующие задачи:
- контроль проходящих через него импульсов, которые могут вызвать автоматическую перезагрузку ПК без сохранения данных на мониторе;
- обеспечение сглаживания высокочастотных импульсов, которые возникают при одновременном включении мощных потребителей.
Специалисты для защиты собственной компьютерной техники рекомендуют изделие компании АРС, это устройство отлично подходит для домашнего применения, а также в небольших офисах.
Модель Surge Arrest Essential
Модель имеет пять розеток, считается недорогой. По основным параметрам характеристик устройство среднее. Рекомендуется подключать через этот фильтр телефонное оборудование, факс, ПК. Длина кабеля — 1,8 м.
Производители предлагают и более качественную защиту — это модель Pilot X-Pro, которая является более устойчивой к нагрузке при высокой частоте скачков напряжения. Фильтр этой модели по данным паспорта поглощает до 650 Дж, превращая их в энергию тепла.
Выбор фильтра для ЖК-телевизора
Защита домашнего кинотеатра, а также другой видеоаппаратуры выполняет сетевой фильтр для телевизора, который должен гарантировано защищать оборудование от помех и перепадов напряжений. Специальные фильтры для телевизоров имеют автоматическое отключение, когда происходит короткое замыкание в сети. Эксперты рекомендуют для этих целей модель фильтра APC PMF83VT-RS, который представлен на фото:
Вариация сетевого фильтра
Эта модель стоит около 3 тысяч рублей, имеет коаксиальный вход, индикатор, максимальный ток нагрузки до 10 ампер, мощность 2,3 кВт, напряжение 230 вольт, имеет 8 розеток с заземлением, длина кабеля — 200 см, расположение розеток двухстороннее, имеет защиту для телевизионного сигнала. Каждая розетка может быть принудительно включена или выключена, есть общий выключатель розеток. Какой выбрать сетевой фильтр — этот вопрос всегда стоит перед обывателем из-за стоимости устройств.
Есть более дешевый вариант фильтра для телевизора, который стоит 1 тысячу рублей, это MOST Elite ERG, на фото:
Сетевой фильтр с включением для каждой розетки
Параметры характеристик этого фильтра такие же, как в модели APC PMF83VT-RS, но он имеет всего пять розеток.
Разновидности фильтров
Специалисты различают сетевые фильтры по трем категориям, которые определяются по уровню их защиты, а именно:
- базовый вариант, эфирная защита — маркируется Essential, рекомендуется для домашнего оборудования: микроволновка, бытовое оборудование (пылесос, утюг, другие приборы);
- универсальный фильтр — маркировка в паспорте Home/Office, рекомендуется для компьютерного оборудования, современных ЖК-телевизоров;
- фильтр категории Performance, рекомендуется для работы с чувствительным к сетевому напряжению оборудованием, имеет достаточно высокую стоимость.
Как работает фильтр
Для нейтрализации высокочастотных помех (также их называют радиопомехами) используют LC фильтр. Такое устройство оказывает влияние на работу высокочастотного оборудования и формируются сварочными аппаратами и электродвигателями. Если случается резкий скачек напряжения, то варистор, речь о котором уже шла выше, преобразует импульсную энергию в тепловую.
Если разница между нормальным и новым значением оказывается слишком большой, то варистор лопнет, но защитную функцию выполнит на 100%, при этом в штатных ситуациях, когда повышение мощности слишком мало, чтобы порвать защитный элемент, но всё же отличается от нормального, варистор преобразует импульсную энергию в тепловую и продолжает работать.
Как работает сетевой фильтр
Фильтрация ненужных составляющих сигнала осуществляется, как это ни странно, специальными фильтрами, их собирают из индуктивностей (L) и конденсаторов (С). Ограничение всплесков высокого напряжения – варисторами. Это работает благодаря таким электротехническим понятиям – постоянная времени и законы коммутации, реактивное сопротивление.
Постоянная времени – это время, за которое заряжается конденсатор или накапливает энергию индуктивность. Зависит от элементов фильтра (R, L и C). Реактивное сопротивление – это сопротивление элементов, которое зависит от частоты сигнала, а также от их номинала. Присутствует у индуктивностей и конденсаторов. Обусловлено только передачей энергии переменного тока электрическому или магнитному полю.
Простыми словами – с помощью реактивного сопротивления можно снизить, ограничить высокочастотные гармоники нашей синусоиды. Известно, что в розетке частота питания 50 Гц. Значит нужно рассчитывать фильтр на частоты на порядок выше и более. У индуктивности сопротивление растет с ростом частоты, у конденсатора – падает. То есть принцип работы сетевого фильтра заключается в подавлении высокочастотных составляющих сетевой синусоиды, при этом оказывая минимальное влияние на основную 50 Гц составляющую.
Как проверить сетевой фильтр
К сожалению, проверить сетевой фильтр непосредственно перед покупкой нельзя. Его можно только правильно выбрать по ключевому параметру напряжения. В частности, большинство фильтров имеют рабочий диапазон в пределах от 184 до 250 В. Некоторые дорогие модели, хоть и обеспечивают меньшую мощность, действуют в диапазоне от 150 до 290 Вольт.
Его более новые поколения оснащены цифровым индикатором. Наблюдая за показаниями Барьера во время перепадов напряжения в сети (мигания лампочек или выключения бытовых приборов) можно определить минимальную и максимальную границу изменения параметра. Именно по этому диапазону потребуется выбрать сетевой фильтр.
От чего защитит сетевой фильтр
Качественный сетевой фильтр выполняет три основные функции —
защищает от короткого замыкания, фильтрует высокочастотные помехи, устраняет
опасность кратковременных импульсов напряжения. Стоит помнить, что самым
опасным для любых приборов является короткое замыкание — это состояние сети,
когда фаза и ноль соединены напрямую без нагрузки.
Импульсные помехи не опасны, однако нередко они затрудняют
работу — например, на экране телевизора или монитора может появиться рябь, в
колонках аудиотехники слышны посторонние звуки. Наконец, импульсы напряжения
возникают из-за подключения к сети аномальной нагрузки — обычно они не выводят
технику из строя, однако способны сократить срок ее службы. Выключить все: что опасно во время грозы
Сетевой фильтр не защищает от длительного повышенного или
пониженного напряжения. Такая проблема нередко наблюдается на дачах или в
частных домах со старой электропроводкой. В этом случае прибор будет
бесполезен, для решения проблемы придется купить стабилизатор напряжения.
Также сетевой фильтр не спасет приборы в частном доме от
удара молнии. Обычно во время грозы в жилье должна сработать защита, установленная
стационарной электросетью, однако иногда она пропускает импульс — в этом случае
даже дорогой сетевой фильтр не гарантирует сохранность аппаратуры.
Фильтр фильтру рознь
В самом названии устройства – «сетевой фильтр» — заложен ключевой принцип защиты: путем пассивной фильтрации входного напряжения. Простейшие недорогие варианты могут фильтровать высокочастотные помехи с помощью встроенных индуктивно-емкостных элементов (LC-фильтров) или бороться с импульсными помехами с помощью варисторных фильтров. Более дорогие экземпляры включают в себя оба вида фильтров.

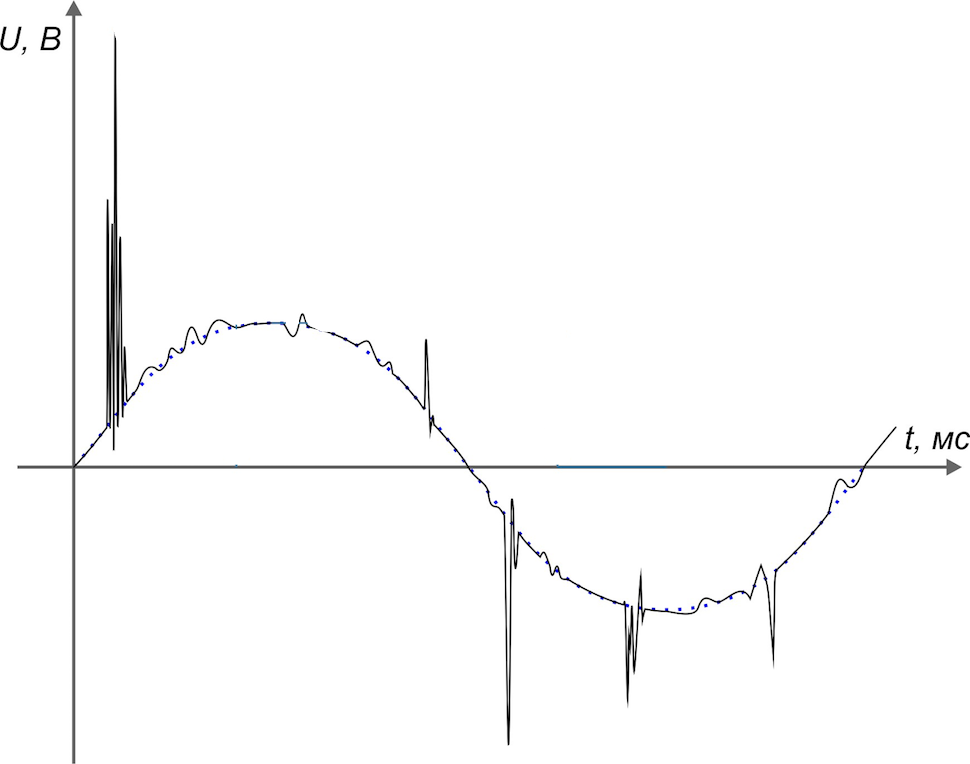

Входное сетевое напряжение с высокочастотными и импульсными помехами

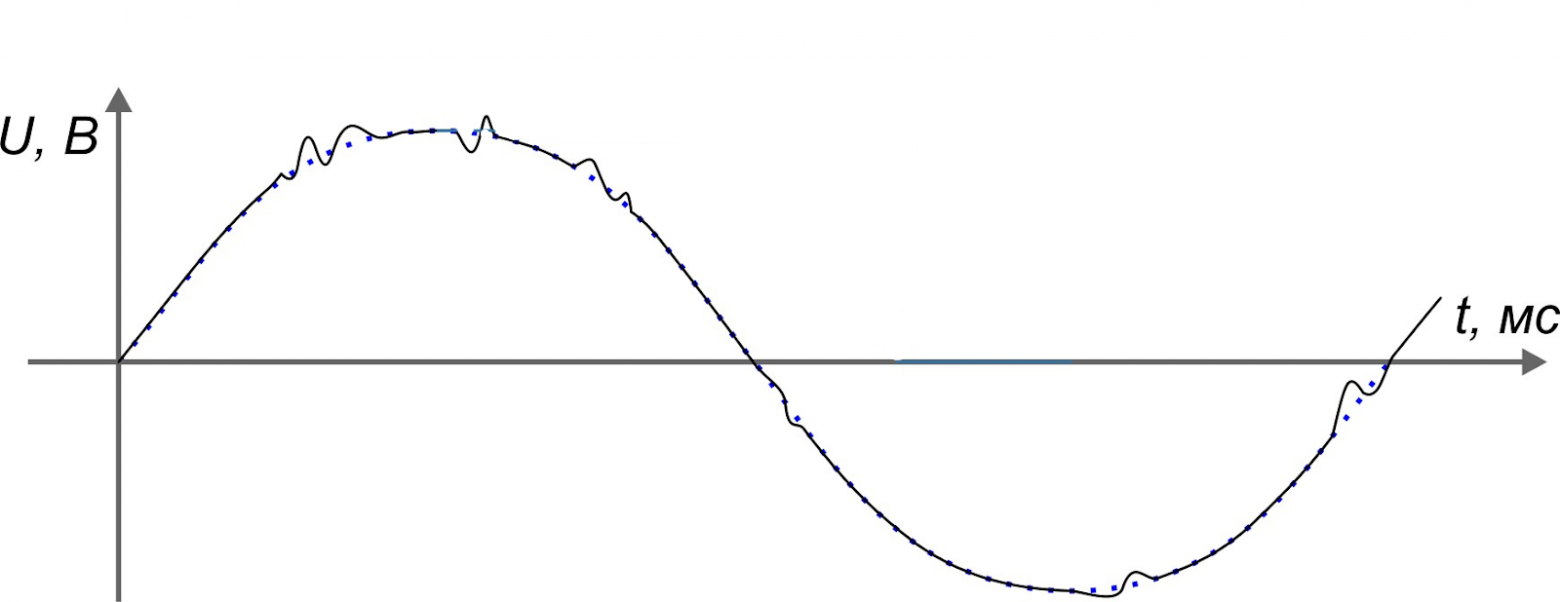

Напряжение после фильтрации импульсных помех варисторами

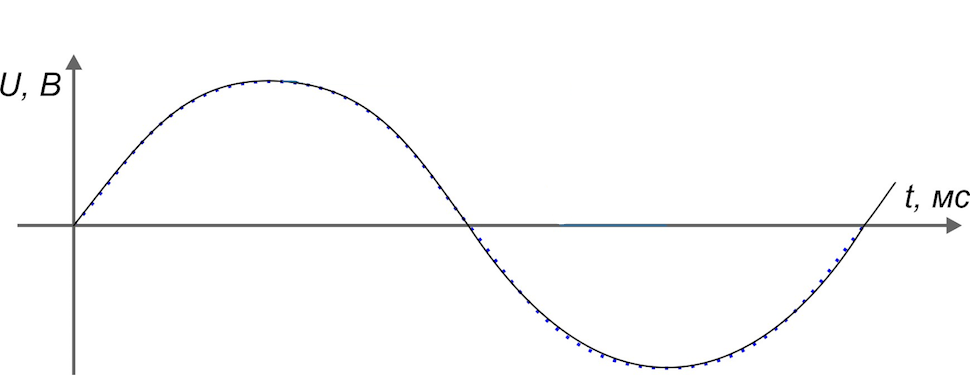

Выходное напряжение после LC-фильтрации высокочастотных помех
В действительно хорошем сетевом фильтре есть дополнительные средства защиты. Например, автоматический предохранитель, отключающий питание при определенной токовой перегрузке. Или специальные метал-оксидные варисторы, срабатывающие при экстремальных пиках напряжения во время грозы или в случае короткого замыкания.

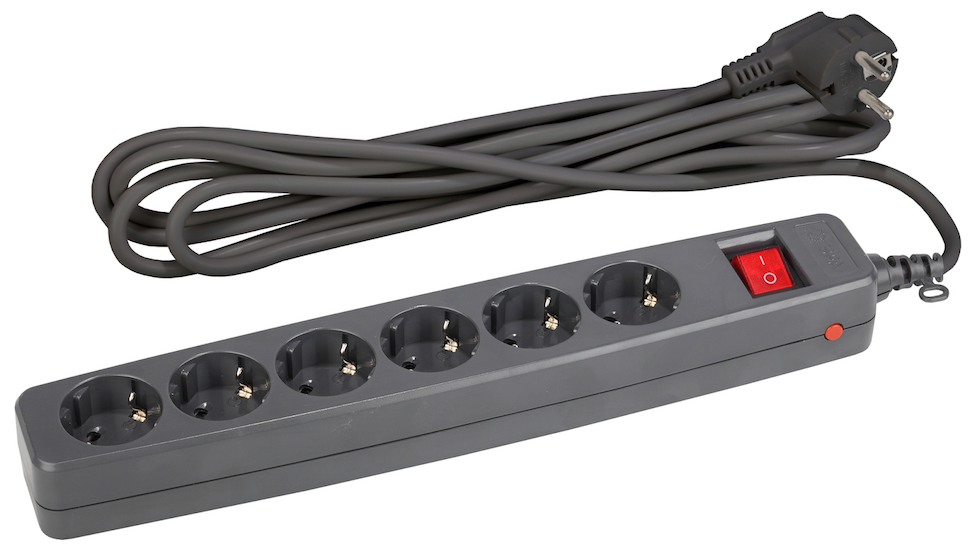

ЭРА SF-6es-2m-B: типичный сетевой фильтр
Некоторые сетевые фильтры предлагают дополнительные «сопутствующие услуги», например, обеспечивают фильтрацию и защиту для телефонной линии / факса, Ethernet-сети и телевизионной антенны. Возникновение подобных помех — не такая уж большая редкость в старых зданиях, кабельная разводка в которых за многие годы эксплуатации превратилась в многослойное и порой даже хаотичное переплетение силовых и сигнальных проводов с ветхими и проржавевшими контактами. Функции подобной фильтрации с равным успехом могут быть востребованы как в офисе, так и в домашних условиях.

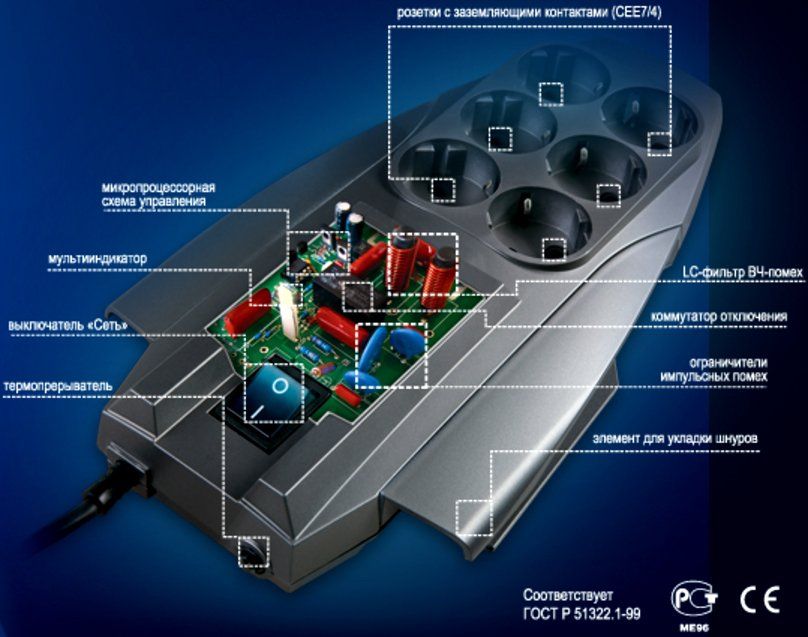

Конструктивные особенности
Основные элементы современного качественного сетевого фильтра:
- Вилка из негорючего ПВХ. В современных устройствах применяют эргономичные вилки улучшенной конструкции, которая обеспечивает простое вытаскивание из розетки.
- Провод из трех изолированных медных жил в общей оболочки. На месте присоединения провода к корпусу предусмотрена эластичная муфта, которая предохраняет кабель от заломов. Длина провода – 1,5, 1,8, 3,0, 4,0, 5,0, 10,0 м.
- Корпус. Выполнен из износоустойчивого ABS пластика. Выполняется в белом, светло-сером, сером цветах. В корпусе расположены блоки фильтрации помех, выключатель, терморазмыкатель. Отверстия розеток могут оснащаться защитными шторками, которые предотвращают попадание в них грязи. Защитные шторки также мешают маленьким детям прикоснуться к токоведущим частям.
Виды выключателей:
- Общие. Отключают от питания сразу все розетки устройства. Этот вариант встречается чаще всего.
- Индивидуальные. Отключают отдельные розетки.
- Пульты ДУ. СФ с пультами дистанционного управления встречаются редко и стоят довольно дорого. Удобны для людей с ограниченными физическими возможностями.
Дополнительно в конструкции может присутствовать световой индикатор, чаще всего соединенный с выключателем. Сигнализирует о включенном или выключенном состоянии устройства. Некоторые модели оснащены петлями с обратной стороны корпуса, предназначенными для крепления на стену.
Лучшие сетевые фильтры без дополнительных возможностей
DAESUNG MC2343
DAESUNG MC2343
Комфортный энергоэффективный прибор с разведенными выключателями электророзеток. Гарантирует защиту от внезапных перепадов напряжения. Устройство от разработчика из Южной Кореи обладает другим достоинством перед аналогами: отверстия контактов каждой розетки у устройства располагаются в 1 линию, что полезно, если присутствуют габаритные наружные блоки питания либо зарядники. Каждый выключатель размыкается 2 проводами питания, предусматривается защитная система от детей. Цена составит 1100 р.
Достоинства:
- все розетки отключаемые;
- прямое положение электророзеток;
- защитная система от детей;
- гарантийный период.
Недостатки:
отсутствует защитная система от высокочастотных помех.
ZIS Pilot Pro GP
ZIS Pilot Pro GP
По отношению к остальным недорогим устройствам такая модель отличается хорошим подавлением высокочастотных помех, опцией противостояния высокому напряжению. Последняя опция возможна, если присутствует работающее заземление, так как реализуется такая функция посредством грозового спец разрядника. Варисторная защитная система у удлинителя также присутствует. Как дополнение отмечается способность устройства индицировать подключение, возможность монтажа в сеть 2 плоских вилок сразу.
Наряду с этим, к прочности элементов и качеству выполнения изделия долгое время у пользователей были нарекания, ввиду чего удлинитель имеет относительно невысокую оценку в рейтинге сетевых фильтров. Увеличить привлекательность рекомендуемого устройства в глазах потенциальных потребителей поможет гарантийный период в 5 лет. Стоит 1300 р.
Достоинства:
- хорошее подавление высокочастотных помех;
- действенный грозоразрядник;
- индикатор подсоединения;
- GP-розетка;
- гарантийный период.
Недостатки:
- ненадежность клавиши запуска и термопрерывателя;
- общая нагрузка 2.2 кВ.
Сетевой фильтр — обзор моделей. Зачем нужен сетевой фильтр, устройство и выбор для бытовой техники
В каждом доме есть масса электроники, бытовой техники. Хочется, чтобы она служила как можно дольше, не страдая от резких скачков напряжения в электросети, которые случаются по многим причинам: включение мощного прибора, короткое замыкание на подстанции, атмосферные перенапряжения, другие сложные переходные процессы.
Сохранить технику в исправном состоянии поможет фильтр сетевого напряжения. Это устройство, защищающее технику от помех и перепадов напряжения в сети. Внешне он может походить на обычный удлинитель, но отличие в том, что сетевой удлинитель снабжен специальным блоком, смягчающим последствия от резких скачков электроэнергии.
Для чего нужен
На паспорте каждого бытового прибора указывается частота входного напряжения по ГОСТу (50 Гц), но показатели в сети далеки от идеала. Вокруг нас множество потребителей электричества: кто-то делает ремонт и включил болгарку или делает сварку, на ближайшей фабрике одновременно включили производственные мощности, произошел сбой на подстанции. Все это сделает напряжение в сети нестабильным, и это скажется на работе чувствительной компьютерной техники, телевизоров.
Рассмотрите, для чего нужен сетевой фильтр и каков принцип его работы на примере математических функций. Изменение частоты напряжения переменного тока в сети происходит по синусоиде (плавная дуга, колеблющаяся многократно за единицу времени). В дополнение к этому происходят высокочастотные (100 Гц до 100 МГц), и низкочастотные импульсы, пики напряжения, изменения амплитуды, искажения формы, скачки. Это мало похоже на плавную синусоиду (гармонику), а больше схоже с показателями кардиографа, и к тому же таких кривых одновременно фиксируется множество.
Для нормальной работы бытовых приборов необходимо, чтобы была одна плавная синусоида, поэтому все остальные гармоники и импульсные помехи необходимо разрядить и не допустить к приемнику электрического тока. Всю эту работу выполняет фильтр-удлинитель, оборудованный встроенной схемой, которая поглощает все частотные погрешности. Для больших перепадов предусмотрен предохранитель, который перегорая при перегрузке, обесточивает приборы. Фильтр-розетку лучше использовать совместно со стабилизатором напряжения.
Устройство
Если род тока, проходящий через резисторы, не влияет на их сопротивление, то емкостное и индуктивное сопротивления непосредственно зависят от частоты тока. Чем больше частота тока, тем больше сопротивляемость индукционной катушки. Такое свойство индуктивности применяется в устройстве, чтобы сглаживать высокочастотные помехи (синусоиды с маленькими периодами). Для этого последовательно нагрузке размещают в нулевой и фазный проводники две катушки индуктивностью от 60 до 200 мкГн каждая.
Помехи низкой частоты гасятся сопротивлением индукционных катушек или резистором с сопротивлением не более 1 Ом, расположенными последовательно. Эффективнее всего фильтровать помехи могут LC-фильтры, которые состоят не только из индукционных катушек, но и дополнены конденсатором (емкость 0,22-1,0мкФ), подсоединенным параллельно нагрузке. Напряжение данного конденсатора подбирается таким, чтобы оно превышало напряжение сети хотя бы вдвое, учитывая возможные перепады.
Справиться с импульсными кратковременными помехами поможет полупроводниковый элемент – варистор. Если напряжение в сети низкое, то варистор выступает в качестве резистора большого сопротивления и не пропускает ток. При возрастании напряжения до номинального показателя варистора (470 вольт), сопротивление полупроводника снижается, и импульсы тока проходят через него. Значит, если варистор включить параллельно нагрузке, то импульсы высокого напряжения будут им поглощаться, временно сглаживая их воздействие.
Настоящая розетка-фильтр должна состоять из:
- двух катушек с индуктивностью от 60 до 200 мкГн, последовательно нагрузке;
- варистора 470 вольт, включенного параллельно нагрузке;
- конденсатора 0,22-0,1 мкФ, включенного параллельно нагрузке;
- резистора на 1 Ом, чтобы подавлять помехи низкой частоты (при необходимости).
Большинство дешевых вариантов на практике ими не являются. Они состоят только из варистора и биметаллического контакта для максимальной защиты. Однако легко собрать LC-контур собственными руками и работать он будет не хуже заводского. Хотя если в доме есть только обычные мощные бытовые приборы, то они не нуждаются в фильтрах, поскольку качество электроэнергии на них не влияет, а электроника (компьютер, телевизор, музыкальный центр) потребляют малое количество энергии и для них вполне подойдет фильтр-удлинитель с номинальной величиной тока в несколько ампер.
