Светодиод оптоган на 234 люмен

Светодиодные ленты SMD 3528

На ленте из SMD 3528 бывает 60, 120, 180 или 240 светодиодов. Сначала на поверхность монтируются дорожки, проводящие ток, чипы и резисторы.

В чипе один или три кристалла. Диоды группируются по три, в группе может быть 1 или 3 резистора (в зависимости от параметров чипов). Светодиодная лента, состоящая из источников с одним кристаллом, монохромная (свечение одноцветное). Если в диоде 3 кристалла, полоса цветная, цвет свечения возможно менять.

Способ размещения чипов на поверхности зависит от их количества (определяется на погонный метр). Если отрезке длиною в метр 60 или 120 SMD 3528, они размещены в 1 ряд. Если чипов 180, группы по 3 размещены поперек, если 240 – в 2 ряда, группы состоят из 6-и элементов. Мощность погонного метра модуля напрямую зависит от количества источников света. Если их 60, мощность 4-5 Вт. При 120-и чипах показатель увеличивается до 9,5-10. Самые мощные изделия, у которых на метре 240 диодов – 16,5-17 Вт.

Чтобы было легче подобрать полосу под интерьер, плата красится в белый, желтый, коричневый и черный цвет. Чипы, резисторы и дорожки покрываются лаком, силиконом или герметиком. При первом варианте отсутствует защита от влаги. Силикон от воды защищает частично, готовое изделие маркируется IP65. При нанесении герметика маркировка IP67 и IP68.

Самые мощные линейки на основе SMD 3528 (240 чипов на метр) создают световой поток 1500 лм при мощности 20 Вт и напряжении 24 В, самые экономичные (60 чипов на метр) – 300-400 лм при мощности 5 Вт и напряжении 12 В. Для монтажа на обратной стороне модуля есть клейкая лента.

В бытовой электросети ленты из SMD 3528 подключаются через драйвер на 12 или 24 В. Нельзя подключать отрезки длиннее 5-и метров. Мощность драйвера должна соответствовать мощности модуля

При подключении важно соблюдать полярность

Самый яркий и мощный

Посмотрим на характеристики самого супер яркого светодиода фирмы CREE – XLamp XM-L.

Характеристики мощного светодиода XLamp XM-L на 10 Ватт.

  • напряжение: 12 Вольт;
  • эффективность: до 160 Люмен на Ватт;
  • светоотдача: до 840 Люмен (при токе 3 А);
  • мощность: 10 Вт;
  • максимальный ток: 3 Ампера;
  • размер основания: 5 х 5 мм;
  • цветовая температура: холодный белый;
  • тепловое сопротивление: 2,5 градуса на Ватт;
  • прямое падение напряжения: не более 2,9 Вольт.

Максимальное значение тока достигает 3 Ампер, при этом светоизлучающий диод выдает уже 910 Люмен. В свое время светоизлучающий диод XLamp XM-L наделал много шума и на тот день все фирмы конкуренты не имели продукции даже близко похожей по техническим параметрам. Поэтому я и отметил фирму CREE, как лидера в данном направлении светодиодной техники. Они всегда на шаг впереди.

На сегодняшний день линейка LED XLamp XM-L производится для рынка только в холодном цвете, с чем это связано неизвестно. Но найти на прилавках магазином данный светодиод с цветовой температурой отличной от диапазона 5000 – 8300 невозможно.

Типы светодиодов в фонариках

С каждым годом на рынке появляется все больше фонарей с улучшенными светодиодами. Наиболее популярными и качественными считаются чипы от фирмы Cree inc., такие как XR-E, XP-E, XP-G, XM-L. Кроме этого, спросом пользуются последние модели светодиодов XP-E2, XP-G2, XM-L2, их можно встретить в фонариках среднего и маленького размера.

Светодиоды от фирмы Cree, которые часто применяются в фонариках, делятся на несколько групп по цветовой температуре, а именно:

  • 1-2 группа – холодный свет (5250К);
  • 3-5 группа – нейтральный (3700-5250);
  • 6-8 группа – теплый (ниже 3750К).

Рис.3 – типы чипов для фонарика.

Говоря о светодиодах MT-G2 и MK-R от фирмы Luminus, их устанавливают в большие поисковые фонари, работающие на 2-х аккумуляторах.

Также светодиоды делят по яркости. Данный параметр определяется с помощью специального кода. Выбирая светодиоды, стоит учитывать их габариты, а также участок светоизолирующих кристаллов. Если он невелик, это говорит о том, что фонарик светит далеко, когда луч сконцентрирован в одной точке. Для получения широкого рассеянного света понадобится большой отражатель, что скажется на габаритах и массе изделия.

Малыш ML-E

Еще один интересный мощный и яркий светоизлучающий диод от американской фирмы класса XLamp носит название ML-E.

Его мощность составляет всего 0,5 Ватт. По факту данный LED имеет хорошие показатели, посмотрим на них:

  • напряжение: 12 В;
  • тип исполнения: в корпусе PLCC4 (поверхностный монтаж) с теплоотводящей изолированной площадкой HeatSink;
  • габариты: 3,5 х 3,5 х 1,2;
  • эффективность: 112 Лм / Вт (очень высокое значение);
  • тепловое сопротивление: 11 градусов / Вт (хороший показатель);
  • максимальный ток: 175 мА (нормированный: 150 мА);
  • диапазон выпускаемых цветовых температур: 2600 – 8300 К;
  • яркость: 30 Люмен (теплый белый), 51 Люмен (холодный белый).

Для наглядной демонстрации возможностей CREE ML-E приведем пример подсветки багажника в автомобиле.

Пример яркости свечения ML-E

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Это интересно: Характеристики мощных светодиодов 5730 и их применение — освещаем детально

Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

  • Паяльник;
  • флюс;
  • припой;
  • отвёртка;
  • мультиметр.

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый. Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

Размер кристалла

При близком рассмотрении вы видите темную точку под желтым люминофором, это и есть кристалла. Самой важным параметром всего диода является размер кристалла. От его размеров зависит количество люмен и сила тока, на которой он сможет работать в номинальном режиме.

Единицей измерения служит «mil», это одна тысячная дюйма, в миллиметрах 0,0254. Для удешевления стоимости , ставят лед чип поменьше и дают ток побольше. Он работает поярче, но не долго.

Мощные светодиодные матрицы COB обычно состоят из кристаллов на 1W, их количество соответствует полной мощности. Уменьшение размера,  позволяет оставить количество неизменным.

Соответствие мощности и размера:

  1. 45*45mil = 3W;
  2. 45*45mil = 1W;
  3. 30*30mil = 1W с натягом;
  4. 24*40mil= 0,75W;
  5. 24*24mil = 0,5W;
  6. около 20mil = 0,5W для SMD5730;
  7. около 8mil =0,08W для SMD

Чтобы проверить размер, приходится разбирать светодиод полностью. Убирать прозрачный поликарбонатный колпак, снимать слой желтого люминофора. Затем применяю цифровой штангенциркуль или микрометр, смотря чем удобней подлезть.

>Переход в интернет-магазин светодиодов ALLED.RU !

Аксессуары,
корпуса для светодиодных источников,
прочие изделия
(вернуться в начало страницы)

ИзображениеНаименованиеЦена, руб.

Корпус для конструирования светодиодного прожектора,
пригодного для локального освещения и архитектурной подсветки.
Герметичная конструкция, качественное полимерное покрытие.
Предполагается использование 10 Вт матрицы типа 3F10.
Габаритные размеры – 114х105х86 мм.
Мощность – 10 Вт.

Корпус для конструирования светодиодного прожектора,
пригодного для локального освещения и архитектурной подсветки.
Герметичная конструкция, качественное полимерное покрытие.
Предполагается использование 25 Вт матрицы типа 3F25.
Габаритные размеры – 178х140х150 мм.
Ориентировочная мощность – 20-25 Вт.

Корпус для конструирования светодиодного прожектора,
пригодного для локального освещения и архитектурной подсветки.
Герметичная конструкция, качественное полимерное покрытие.
Предполагается использование 30 Вт матрицы.
Габаритные размеры – 225х185х130 мм.
Ориентировочная мощность – 30-35 Вт.

Корпус для конструирования светодиодного прожектора,
пригодного для локального освещения и архитектурной подсветки.
Герметичная конструкция, качественное полимерное покрытие.
Предполагаемая мощность – 18 Вт. Размер радиатора – 192х167 мм.
Имеем возможность поставить корпуса
для светодиодных источников света разных типов в производственных
количествах.
Li-Ion аккумулятор 3,7 В 3000 мА, встроенная защита от
короткого замыкания, перезарядки. Тип 18650, 70х18 мм
250
Li-Ion аккумулятор 3,7 В 2400 мА, встроенная защита от
короткого замыкания, перезарядки. Тип 18650, 70х18 мм
180
Радиаторная пластина.
Предназначена для монтажа 1 Вт светодиодов
типа “emitter”. Диаметр : 16 мм
7
Радиаторная пластина “Star” (звезда).
Предназначена для монтажа 1 Вт светодиодов
типа “emitter”. Диаметр 22 мм.
9
Радиаторная пластина “Star” (звезда).
Предназначена для монтажа светодиодов серии Cree MX (MX3,
MX6).
Диаметр 22 мм.
9
Радиаторная пластина “Star” (звезда).
Предназначена для монтажа светодиодов серии Cree XP (XPC, XPE,
XPG).
Диаметр 22 мм.
9
Радиаторная пластина “Star” (звезда).
Предназначена для монтажа светодиодов серии Cree XML (XML,
XML-EZW).
Диаметр 22 мм.
9

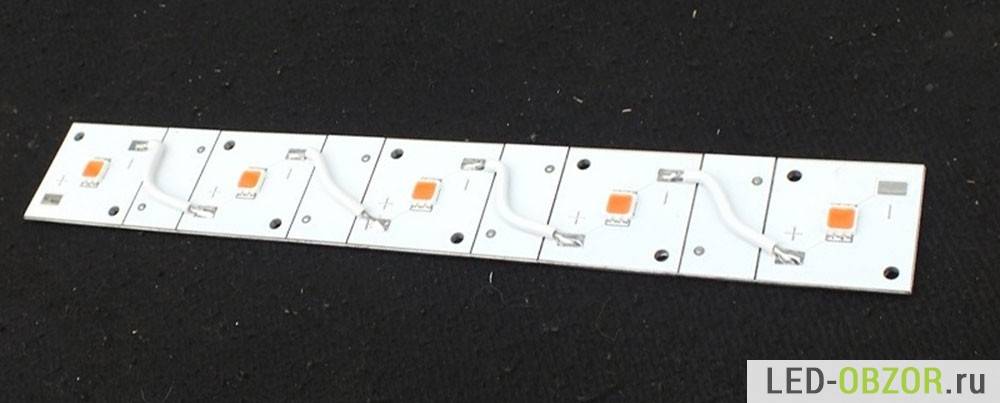

Универсальная алюминиевая радиаторная
пластина для светодиодов 3HP, 5730, Cree MX.Соединение светодиодов
последовательное. На плате имеется место для установки smd резистора,
позволяющего подключать линейку к источнику постоянного напряжения 12
В.

Размер : 100 х 33 х 1,5 мм

47
Универсальная алюминиевая радиаторная пластина для
светодиодов 3HP, 5730, Cree MX.Соединение светодиодов последовательное.
На плате имеется место для установки smd резистора, позволяющего
подключать линейку к источнику постоянного напряжения 12 В.

Размер : 250 х 15 х 1,5 мм

49

>Другие типы
плат <

Фланец для крепления коллиматоров LCO-2
Термоклей. Теплопроводящий клеевой состав для
приклеивания мощных светодиодов к радиатору. Фасовка 0,5 мл, 1 мл, 2
мл, 50 мл.
Отличная адгезия к алюминию и другим материалам, высокая эластичность,
теплопроводность
Термометр
с щупом. Диапазон измерения от -50 до +300 градусов. Щуп съемный.
Автоотключение. Удобен для измерения температуры грунта и сыпучих
продуктов, а так же для замеров в труднодоступных местах.
Термометр встраиваемый.
Незаменимый инструмент для разработчика светодиодных светильников.
Диапазон измерения от -50 до
+70 градусов. Выносной датчик позволяет замерять температуру внутри
конструкции.  Минимальное
потребление – два года непрерывной работы от одного комплекта
батарей.
Цифровой люксметр
(измеритель освещенности) 0~50 000 Люкс. Используется для замеров
освещенности в помещениях и на улице. LCD дисплей 2,1 дюйма. Время
измерения – 0,4 сек. Погрешность 5%.
Светодиодный потолочный светильник “Алтай-ЭКО”
предназначен для использования в составе подвесной потолочной системы
типа “Армстронг”. Пригоден для замены существующих источников света на
базе люминесцентных ламп 4х18 Вт всех типов. Замена позволяет снизить
потребление электроэнергии, повысить комфортность освещения, сократить
расходы на обслуживание и замену ламп, сэкономить на сечении
проводников питания и автоматике в случае применения во вновь
строящемся помещении.
от1500 руб

В розницу товары всего ассортимента можно купить на
сайте ALLED.ru

Заказ светодиодов и светодиодной продукции : т/факс в Барнауле : 8(3852) 466-745, order@alled.ru, skype led22ru, вопросы можно задать на форуме. Как заказать
– в
начале страницы.

Статьи
о
светодиодах и свете

На
главную
страницу Led22.ru

Светодиодный
форум “Светлый угол”

Замена светодиодов в фонарике

Когда удалось разобраться с выбором светодиода, можно приступать к процессу его замены. Фонарики в большинстве случаев отличаются только количеством диодов и разновидностью корпуса, поэтому замена производится по одинаковому принципу. Для работы следует подготовить следующее:

  • пинцет;
  • мультиметр;
  • паяльник;
  • отвертка;
  • флюс и припой.

Нужно учесть, что в процессе могут понадобиться дополнительные материалы и инструменты. Для начала необходимо разобрать фонарь. На первом этапе извлекаются источники питания (батарейки или аккумуляторы). Если это карманный или поисковый фонарь, скорее всего, аккумуляторный отсек находится сзади за крышечкой.

Далее можно приступать к снятию защитного стекла. Для этого нужно открутить крышку передней части. Стекло иногда снимается отдельно или прикрепляется к самой крышке. Затем удаляется отражатель. Его необходимо просто извлечь или открутить.

Рис.6 – фонарь в разобранном виде.

Следующий этап – снятие диодов. Иногда они совмещены с отражателем. В таком случае отсоединить их достаточно просто, так как плата подсоединяется маленькими винтами к рефлектору. Если это более дорогой фонарик, его придется разбирать с помощью шестигранного ключа. Контакты отпаиваются с помощью паяльника, а светодиод аккуратно снимается пинцетом.

Советуем посмотреть видео:  Замена светодиодов в фонаре.

Перед покупкой светодиода для замены стоит учесть, что подложка должна соответствовать конфигурации и габаритам извлекаемого элемента. В противном случае мастеру придется делать прорези для проводов. Не стоит забывать и о предназначении фонарика. Так, для рассеянного света или повышения характеристик дальнобойности подходят разные модели диодов.

Выбор светодиодов для фонарика

Выбирая диод для фонаря, следует учитывать следующее:

  • оптическая система;
  • светосила;
  • назначение;
  • особенности конструкции. Имеется в виду защита от механических повреждений, пыли, влаги, а также способ удержания прибора в руке;
  • мощность ламп;
  • ёмкость аккумуляторов;
  • цветовая температура;
  • оптическая система.

Для сборки мощного фонарика рекомендуется устанавливать светодиоды от фирмы Cree из линейки XM-L и XM-L2. В прожекторные модели лучше покупать чипы из серии MKR и MT-G2. Для самого яркого фонаря приобретают диоды Luminus SST.

Рис.5 – диод из серии Luminus SST.

Также необходимо учесть угол свечения. Светодиоды серии XR, XM и XP имеют угол от 90 до 120°, а световой поток составит 280 Лм. Мощность прибора в данном случае не превысит 2 Вт. Поскольку самое мощное изделие требует силы тока до 13000 мА, его показатель может достигать 40 Вт. В фонарь иногда устанавливается несколько разновидностей аккумуляторов, а именно:

  • литий-полимерные;
  • литий-ионные;
  • никель-кадмиевые;
  • никель-ионные.

Если это карманный фонарик, подойдут обычные пальчиковые батарейки. В профессиональные модели устанавливают аккумулятор. Самым лучшим вариантом считаются литий-ионные, обладающие большей мощностью при компактных размерах, а также отличающиеся высокой теплоотдачей. Единственный их минус – быстрая разрядка при низких температурах.

Виды светодиодных лент и их разнообразие. О лентах 5050 и 3528

Светодиодному освещению все чаще и чаще отдается предпочтение в качестве подсветки интерьера, а светодиодная лента стала мощным инструментом с большими возможностями.

Как мы уже узнали, светодиодная лента универсальная и широко применяемая деталь в освещении, разнообразной подсветке интерьера, да и вообще в архитектуре. Однако, каждая область применения ленты, означает новые требования к ней, поэтому существуют множество моделей и видов лед-лент.

Сама led-лента может применяться по разному в интерьере, поэтому делится на несколько видов. Обычно, ленты маркируются буквами SMD (Surface Mounted Device — дословный перевод – прибор, монтируемый на поверхность) и за этими буквами следуют цифры, которые обозначают размеры светодиода.

Виды светодиодных лент, обозначение и напряжение

– Светодиодная лента 5050 диоды большого размера ( 5х5 мм), с высоким уровнем яркости. В одном диоде имеют три кристалла. Мощность 0,24 Вт. и напряжением 12 Вольт.

Светодиодная лента SMD 3528 – часто встречающийся тип, ставится на ленты горизонтального свечения. Размер светящего элемента 2,8 х 3,5 мм. Мощность 0,08 Вт.

– Led лента SMD3010 – используется преимущественно в лентах бокового свечения. Размер светодиода 1х3 мм. Мощность 0,08 Вт.

– Led лента RGB – разноцветная лента.

Какой светодиод самый яркий и мощный для фонарика

Пытаясь подобрать светодиод для фонарика с повышенными характеристиками яркости, стоит знать, что такие параметры не обеспечивают высокую дальнобойность. Однако прирост данных характеристик положительно отразится на показателе.


Рис.4 – конструкция самого яркого светодиода.

Главную роль всегда играет светодиод в связке с оптикой. Устройство с показателем 500 Люмен иногда светит дальше, чем фонарик с 5000 Лм

Если требуется самый яркий и одновременно дальнобойный фонарь, стоит акцентировать внимание на устройствах, которые собраны на основе светодиода XHP70, выдающего 6000 Люмен

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Как сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

Фонарь Fenix RC05 Cree XP-G2 R5 Black (RC05)

В длительной поездке, в путешествии, да и просто по вечерам, нам может понадобиться дополнительное освещение, которое обеспечит хороший фонарь.

Модель Fenix RC05 как раз рассчитана на такие случаи.

Этот небольшой по габаритам фонарик будет вас сопровождать повсюду, где это нужно, давая достаточно света, чтобы вы чувствовали себя комфортно, выбирая дорогу или разыскивая упавший предмет.

Максимально возможная яркость луча для данной модели составляет 300 люмен. При этом, дальность его распространения равна 90 метров. Эти показатели соответствуют режиму Turbo. Следующим по яркости является режим High.

Важно

Он дает 150 люмен яркости при дальнобойности 60 метров. В режиме Mid яркость освещения равна 50 люмен, а дальность луча — 37 метров. Ну а самый минимальный по яркости режим — Low. Он дает 5 люмен света с дальностью луча 11 метров.

Яркость сигналов в режиме Strobe — максимальная и равна 300 люмен.

Переключение режимов осуществляется посредством всего одной кнопки, расположенной на боковой поверхности корпуса RC05 ближе к голове фонаря. Его включение также можно заблокировать, если нажать на кнопку двойным щелчком. Эта функция поможет избежать случайной разрядки фонаря во время перевозки.

Для поддержания работы RC05 потребуется всего один аккумулятор размера 14500. Если выбрать фирменный элемент питания Fenix на 800 мАч, то его энергии хватит до 40 часов. Также подойдет обычная пальчиковая батарейка (АА). Но производители предупреждают, что режим Turbo доступен только при использовании аккумулятора.

Кроме того, в этом режиме фонарь довольно сильно нагревается, и чтобы избежать связанных с этим неисправностей, режим Turbo отключается после 5 минут работы, чтобы фонарик мог немного остыть. После разрядки аккумулятора, его можно заменить новым либ зарядить.

В комплекте с фонариком есть специальный кабель, позволяющий зарядить элемент питания 14500 прямо в корпусе фонаря.

К другим защитным механизмам, продлевающим срок службы фонаря, относится стабилизация яркости луча в каждом режиме работы, защита от переполюсовки при неправильной установке батарейки, полная гидроизоляция корпуса.

Кстати говоря, корпус фонаря выполнен из ударопрочного алюминия. Стекло линзы закалено и покрыто просветляющим веществом. В торцевую часть корпуса встроен магнит, а потому фонарь можно легко крепить к любым металлическим предметам, если вы используете его на природе.

Особенности:

  • Яркость света — 300 люмен
  • Доступных режимов — 5
  • Модель светодиода — XP-G2 R5
  • Встроенная защита от перегревания
  • Драйвер для стабилизации яркости
  • Удобная система управлени
  • Водонепроницаемый корпус
  • Материал корпуса — алюминий
  • Фонарь работает на 1 аккумуляторе 14500
  • Возможно использование пальчиковой батарейки

Виды фонариков со светодиодами

Выделяют несколько разновидностей фонариков, в которых используются светодиоды, а именно:

  • в виде брелока. Это миниатюрное изделие для освещения предметов, находящихся на расстоянии 1-2 метров или ближе;
  • универсальный. Пригодится на улице, где нет освещения, а также в быту. Фонарь компактный и удобно лежит в руке. Зачастую имеет металлический или пластиковый корпус. Оптимальным показателем светового потока для этой разновидности является 30 Люмен;
  • тактический. Приобретают охотники, спасатели, военные и работники других спецслужб. Данные устройства отличаются надежностью, расширенным функционалом и энерговооруженностью. Световой поток может превышать 300 Люмен;
  • туристический. Изделие отличается повышенной энерговооруженностью, возможностью регулировать угол светового луча и многофункциональностью. Большинство моделей оснащены дополнительными аксессуарами, например, сигнальным устройством;
  • лампа. Подходит для освещения места привала в туристическом походе или палатки;
  • подводный. Используется дайверами и является водонепроницаемым;
  • поисковый. Фонарик предназначен для ношения в руке. Отличается повышенной яркостью и дальностью свечения (до 300 метров). Имеет отсек для батарей.

Рис.1 – виды фонариков.

Говоря о светодиодах, в зависимости от разновидности фонаря в них устанавливают чипы типа SMD, LED или сверхъяркие пятимиллиметровые диоды для фонарей сигнального типа. Именно последними чипами раньше оснащались практически все светодиодные фонари.

Рис.2 – сверхъяркий диод 5 мм.

Их главное преимущество – это низкая энергопотребляемость и компактность. Первые мощные фонарики оснащались несколькими сигнальными диодами, установленными на одну плоскость. У каждого из них был свой отражатель, который направлял световой поток в одну точку с остальными. Данная конструкция применяется до сих пор для поисковых приборов.

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором. По конструктивному исполнению светодиодная лента различается на:

По конструктивному исполнению светодиодная лента различается на:

  • герметичную;
  • пылевлагозащищенную;
  • слабозащищенную;
  • без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

  1. Светодиодная лента smd 2835 120 СW Premium.
  2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

  • светодиодов на 1 м – 120;
  • удельная мощность – 8.4 Вт/м;
  • удельный световой поток – 635 лм/м;
  • напряжение питания – 12 В.

Характеристики второй:

  • светодиодов на 1 м – 120;
  • удельная мощность – 9.6 Вт/м;
  • удельный световой поток – 360 лм/м;
  • напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Светодиодные лампы с блоком розжига (Драйвером)

Как бы странно это не звучало – светодиодные (LED) лампы с блоком розжига, но они существуют.

Причем появились они достаточно недавно! Вроде бы зачем светодиодам блок, который их разжигает, это же не ксенон, в котором нужно разогреть газ в лампах? Я и сам не поверил, когда мне говорил про это мой сосед (установил такие лампы на свою TOYOTA COROLLA)! Но факт остается фактом – Лампы есть, блок к ним тоже, значит будем разбираться. Читайте до конца, будут и фото и видео материалы …

Светодиодные лампы с блоком розжига (Драйвером)

В общем такая информация меня немного смутила – ведь светодиодным лампам не нужен никакой блок, тем более розжига, и я начал копать интернет, а после поехал в тот магазин, где продаются такие чудо – лампы и вот что выяснилось.

Светодиодные лампы фирмы «CREE»

Разработкой таких ламп занимается пока почти единственная фирма «CREE» (почти единственная — потому что Китайцы уже начинают стряпать аналоги). Именно эта компания хочет вывести LED лампы на совершенно другой уровень и реально заменить ими ксенон и галоген.

Лампы «CREE» с блоком розжига

Смысл тут вот в чем: обычные светодиодные лампы имеют слабый световой поток и реально не могут заменить основные огни для фар (ближний и дальний свет), но их реально поставить на подсветку фар (жмите и уведите пример установки) и противотуманные огни (пример установки на мою машину) (для этого они подходят). Но вот для основного освещения они пока слабоваты, конечно, поставить их можно, но световой поток слабее в два раза. Однако направление перспективное.

Но компания «CREE» изобрела совершенно другие светодиоды. Они имеют одинаковый цвет свечения с галогеновыми лампами, но в два раза мощнее. То есть свет желтый, но световой пучок намного сильнее, благодаря этому улучшается освещение дороги. Опять же большой плюс в том, что они не слепят как ксенон (хотя по мощности практически такие же).

Диоды лампы

Лампа устройство

Лампа устройство, фото 2

Спецификация

Световой поток у ламп «CREE» 2200 – 2500 Lm (Люмен), когда у обычных «галогенок» световой поток всего 1000 – 1200 Lm, редко 1500 Lm. Ксенон немного мощнее от 1800 до 3000 Lm.

Энергопотребление новых LED ламп намного ниже аналогов, около 25 – 35 Ватт (при более ярком свечении).

Таким образом, лампы CREE представляют реальный аналог – галогеновым и ксеноновым лампам.

А как же блог розжига?

Блог розжига на лампах (CREE)

Как всегда наши водители, да и продавцы не все правильно понимают. Конечно же, там нет никакого блока розжига, как в «ксеноне», однако небольшая черная коробочка с этими лампами присутствует. Так что же это? Все просто это так называемый – «драйвер».

Драйвер или блок питания

Драйвер (он же так называемый «блок розжига»)

разъем для подключения лампы к драйверу

разъем для подключения драйвера в бортовую сеть

Чуда тут никакого нет, эта коробочка и есть специальный блок питания (или драйвер), которыми практически в обязательном порядке комплектуются все мощные и сверхмощные светодиоды.

Объяснить научными терминами, что такое «драйвер» сложно, многие могут не понять. Однако скажу — что при помощи этого устройства (драйвера) лампы получают усиленное и стабильное (выровненное) напряжение, из-за чего их свечение намного усиливается. Также драйвер может регулировать лампу, включая все или один светодиод (аналог ближнего и дальнего света).

Один большой минус — при подаче такого большого тока светодиоды очень сильно нагреваются, поэтому их нужно эффективно охлаждать. Все лампы «CREE» комплектуются радиаторами и кулерами, для охлаждения.

Кулер и радиатор

Куда можно установить?

Устанавливаются везде, где можно установить обычные галогеновые лампы (подключаются в те же разъемы), начиная от H1 заканчивая H11 и т.д. То есть и для противотуманок и для основных ламп фар, даже есть для габаритов (но для габаритов достаточно обычных LED ламп, без драйвера).

Стоимость

Стоят пока не дешево, от 2500 — 3000 рублей в интернете и от 3200 до 4500 рублей в магазине (у нас в городе).

Цена в магазине

Цена, фото 2

Сейчас небольшое видео снятое мной в магазине, видно силу свечения, не пеняйте на качество, снято на телефон.

Лампы CREE видео (свечение)

На этом все, думаю, дальше таких ламп станет больше и других производителей. Через пару лет цена на них обязательно упадет, так что ждем! А по сути, задумка очень не плохая — берет меньше энергии, дольше служит, да и светит ярче.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
