Корпуса и маркировка SMD диодов и стабилитронов

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

Не путайте с 3528, который более старый и не такой энергоэффективный.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 – 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Полезное видео по теме:

Маркировка для полупроводников

На корпус прибора наносят точные сведения, чтобы покупатель мог сразу определить, какое приспособление перед ним

Это важно, учитывая, что внутри одного корпуса могут находиться мелкие детали, обладающие разными параметрами

Поэтому уделяют внимание определению SMD компонентов по их маркировке

Диоды

Обычное они снабжаются цветной маркировкой. По крайней мере, если корпус — цилиндрической формы. Изделия помечаются при помощи цветных полосок, в количестве одной или двух штук. Полоски легко отыскать у вывода катода, которым снабжаются диоды.

В прямоугольном корпусе устройства снабжаются примерно такими же обозначениями. Некоторые производители включают разные символы и цифры в свои обозначения.

Стабилитроны

Маркировка у них бывает как цветовой, так и символьной. Полоски для маркировки тоже располагаются ближе к выводам стабилитронов.

Предохранители

Светодиоды

Обычно SMD светодиоды не снабжаются дополнительной маркировкой. Исключение — для товаров-подделок с низким качеством. На них часто наносят разные символы, чтобы изделие смотрелось убедительнее. Есть цифровые обозначения, но они нужны, только чтобы увидеть размер прибора. Вся остальная информация размещается в сопроводительных документах. Немного по-другому выставлены требования к маркировке зарубежных смд диодов.

Главное — учесть, что некоторые приборы могут выпускаться в разных модификациях, с некоторыми отличиями по основным характеристикам. Даже при одном типоразмере разные светодиоды отличаются по цвету, цветовой температуре.

Что такое SMD

Прежде всего, что означает «SMD» и откуда такое странное название? Все очень просто: это аббревиатура от английского выражения Surface Mounted Device, означающего прибор, монтируемый на поверхность.

SMD диод (слева), транзистор и светодиод для поверхностного монтажа

То есть, в отличие от обычной радиодетали, ножки которой вставляются в отверстия в печатной плате и припаиваются с другой ее стороны, smd прибор просто накладывается на контактные площадки, предусмотренные на плате, и с этой же стороны припаивается.

Фрагменты плат, собранных по smd технологии

Технология поверхностного монтажа не только позволила уменьшить габариты элементов и плотность элементов на плате, но и существенно упростила сам монтаж, с которым сегодня легко справляются роботы. Автомат прикладывает электронный компонент к нужному месту платы, разогревает это место ИК светом или лазером до температуры плавления нанесенной на площадки паяльной пасты, и монтаж элемента выполнен.

Отличие светодиодной ленты SMD2835 от 3528

Главное отличие ленты SMD2835 от SMD3528 – яркость свечения. Разница почти трехкратная в пользу изделия на SMD2835.

На выключенных лентах можно видеть светодиоды с желтыми зонами люминофора на корпусах – прямоугольными (SMD2835) или круглыми (SMD3528).

Еще отличие – ленты SMD2835 светят только белым светом, а SMD3528 могут быть красного, желтого, зеленого и др. цветов, или RGB с изменяемым цветом. Они светят статически, не меняя величины светового потока или с регулировкой яркости и цветового оттенка. Яркость свечения регулируют ручным или электронным диммером.

Ленты гибкие и могут монтироваться на ровных и криволинейных поверхностях. Для увеличения светового потока светодиоды размещают на ленте с обычной или с увеличенной плотностью.

Еще большую яркость имеют двух-, трех-, и четырехрядные ленты. Такие изделия при работе сильно греются. Поэтому для них разработаны специальные монтажные профили из алюминия.

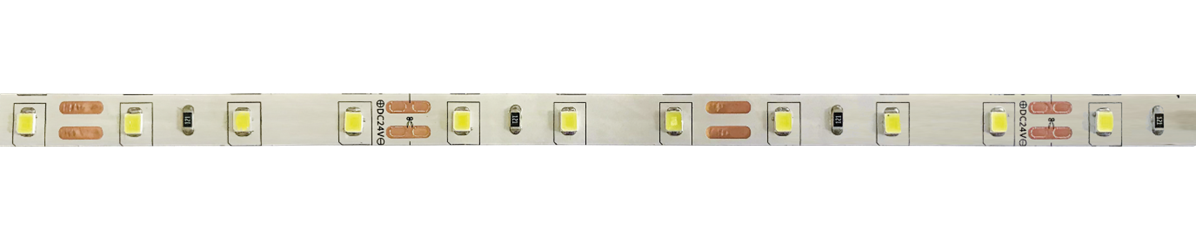

На ленте желтые элементы – светодиоды, черные – токоограничивающие резисторы, пары коричневых полосок – места разреза ленты на автономные отрезки – «пиксели». Пары контактных площадок нужны для подпайки проводников или подключения коннекторов. На этих местах обычно помещают стилизованные изображения ножниц.

Источник

Светодиодная лента на led 2835

Светодиодные ленты (СЛ) широко используются как для освещения, так и в декоративных целях. Поэтому об этом изделии, собранном на светодиодах smd 2835, стоит поговорить отдельно, как о наиболее популярном и доступном.

Светодиодная лента smd 2835 обычно собирается из smd светодиод мощностью 0.2 Вт, поскольку охлаждение более мощных приборов ленте с относительно тонкими токопроводящими дорожками весьма проблематично. Количество smd полупроводников на 1 м СЛ может быть разным – 60 или 120. Напряжение питания – 12, 24 или сеть 220 В, причем величина его зависит от конструктивного исполнения и наличия БП, а не от количества светодиодов на метр. У изделия с плотностью светодиодов 60 шт/м удельные мощность и светоотдача, естественно, будут в 2 раза ниже.

СЛ  на 60 (слева) и 120 smd светодиодов на метр

Важно. Светодиодная лента на smd светодиодах этого типа имеет относительно высокую мощность, а потому крепить ее нужно только на металлический (обычно алюминиевый) профиль, который будет служить радиатором

По конструктивному исполнению светодиодная лента различается на:

По конструктивному исполнению светодиодная лента различается на:

• герметичную;
• пылевлагозащищенную;
• слабозащищенную;
• без защиты.

Выбирая прибор, обязательно учти, в каких условиях ему придется работать. Покупай ленту только с соответствующей степенью защиты от окружающей среды.

Теперь по мощности и светоотдаче. Зная мощность одного светодиода, нетрудно посчитать удельную мощность самой СЛ. Для изделия с 60 диодами на 1 м удельная мощность будет составлять 0.2*60=15 Вт/м. Для 120-диодной ленты, соответственно, 30 Вт/м.

Естественно, эти расчеты справедливы лишь для фирменных изделий, изготовленных из настоящих светодиодов, а не из подделок. Но подвох здесь в том, что на мировом рынке 90% лент изготовлены именно на основе китайских smd 2835! Более того, нередко продавцы позиционируют их как «премиум», вводя в заблуждение покупателя. Как же определить, настоящий ли это «премиум» или тебе пытаются «впарить» маломощную подделку?

Как узнать мощность светодиодов, используемых в ленте

Прежде всего, цена. Стоимость маломощной ленты в разы отличается от цены на настоящее изделие. Далее, удельная мощность. Каждый, кто знаком с арифметикой, легко просчитает, какие светодиоды установлены в ленту. Для этого достаточно заглянуть в сопроводительную документацию и нажать 4 кнопки калькулятора.

Для эксперимента заходим в Интернет и смотрим на товар. Я зашел на с виду приличный сайт и выбрал две ленты: «премиум» и «эконом». Первая ровно в 6 раз дороже второй:

1. Светодиодная лента smd 2835 120 СW Premium.
2. Светодиодная лента smd 2835 120 CW Econom.

Характеристики первой:

• светодиодов на 1 м – 120;
• удельная мощность – 8.4 Вт/м;
• удельный световой поток – 635 лм/м;
• напряжение питания – 12 В.

Характеристики второй:

• светодиодов на 1 м – 120;
• удельная мощность – 9.6 Вт/м;
• удельный световой поток – 360 лм/м;
• напряжение питания – 12 В.

Посмотрим, что это за премиум. Рассчитываем мощность 1 светодиода: 8.4/120=0.07 Вт. Световой поток одного светодиода: 635/120=5.3 лм. Приплыли… Этот «премиум» собран на китайских светодиодах мощностью 0.09 Вт со световым потоком 8 лм. Причем, чтобы сие чудо проработало подольше, конструкторы обеспечили диодам  облегченный режим. Они сильно уменьшили потребляемую мощность токоограничивающими резисторами, что вызвало уменьшение светового потока в полтора раза.

Что же тогда вставили в ленту эконом? Считаем. Мощность светодиода: 9.6/120= 0.08 Вт. Световой поток рассчитывать не будем: очевидно, что он в 2 раза ниже, чем у предыдущей модели. Какой кристалл воткнули находчивые разработчики в корпус светодиода smd 2835? Об этом известно только самому производителю. Можно лишь предположить, что умельцы в корпус smd 2835 встроили кристалл из smd 3528, а то и из чего похуже. А может, они для привлекательности просто завысили удельную мощность, но забыли пересчитать световой поток, кто знает.

Как я уже говорил выше, низкокачественные подделки нередко сопровождаются документацией, в которой характеристики могут существенно завышаться. Поэтому метод расчета по заявленным характеристикам может не сработать. Здесь останется ориентироваться лишь на стоимость и на визуальную яркость.

Есть еще один вариант: измерить сопротивление токоограничивающего резистора, рассчитать ток через него, а по току судить о мощности включенных в его цепь светодиодов (обычно их 3, реже 5). Но этот метод требует специальных знаний, а потому здесь я его рассматривать не буду.

Маркировка и взаимозамена

Электронные компоненты для поверхностного монтажа прочно вошли в нашу жизнь и сегодня составляют не менее 70% от числа всех производимых про­мышленностью электронных приборов и устройств. Чтобы иметь представле­ние о виде этих приборов, достаточно открыть корпус любого современного устройства, например мобильного телефона. В далеком прошлом элементы SMD можно было увидеть разве что в наручных электронных часах и разработ­ках ВПК.

SMD (Surface Mounted Device) — это компоненты, предназначенные для поверхностного монтажа. SMD резисторы и конденсаторы выглядят как кирпичики.

Сегодня любой современный печатный монтаж, сделанный производствен­ным способом (то есть серийно), немыслим без этих электронных компонен­тов, имеющих малые размеры и поверхностный монтаж на плате. Поэтому они получили названия планарных элементов в SMD (SMT) корпусах. Эти эле­менты не очень популярны среди радиолюбителей именно из-за трудностей монтажа: используется технология насыщения, минимизация и интеграция до­рожек и мест для пайки элементов в печатном монтаже. А для ремонтников- профессионалов и опытных радиолюбителей SMD-элементы – основной рабо­чий материал.

SMD транзистор на схеме

Как по маркировке правильно определить тип установленного в плату SMD- прибора, быстро и точно найти замену, подскажет предлагаемый материал. Поскольку многие корпуса внешне похожи друг на друга, важнейшее значе­ние приобретают их размеры, а для идентификации прибора необходимо знать не только маркировку, но и тип корпуса.

Возможна ситуация, когда фирмы-производители в один и тот же корпус под одной и той же маркировкой помещают разные по назначению и электричес­ким характеристикам приборы. Так, фирма Philips помещает в корпус SOT-323 мини-транзистор n-p-n проводимости BC818W и маркирует его кодом Н6, а фирма Motorola в такой же корпус с точно такой же маркировкой Н6 помеща­ет р-п-р транзистор MUN5131T1.

Будет интересно Что такое тиристоры?

Можно спорить о частоте таких совпадений, но они нередки и встречаются даже среди продукции одной фирмы. Так, у фирмы Siemens в корпусе SOT-23 (аналог КТ-46) с маркировкой 1А выпускают- ся транзисторы ВС846А и SMBT3904, естественно, с разными электрическими параметрами. Различить такие совпадения может только опытный человек по окружающим компонентам обвески и схеме включения.

К сожалению, иногда путаница наблюдается и с цоколевкой выводов элемен­тов в одинаковых SMD-корпусах, выпускающихся разными фирмами. Это про­исходит из-за неоправданно большого количества действующих стандартов, регламентирующих требования к таким корпусам.

Практически каждая зару­бежная фирма-производитель работает по своим стандартам. Это происходит потому, что органы стандартизации не поспевают за разработками производи­телей. Однако есть тенденция к единой стандартизации корпусов и обозначе­ний элементов для поверхностного монтажа.

Таблица условных обозначений (маркировки) на корпусах SMD транзисторов для поверхностного монтажа, их тип и аналоги.

А пока встречаются элементы, корпус которых имеет стандартные размеры, но нестандартное название. Корпуса с одним и тем же названием могут иметь разную высоту. Она зависит от емкости и рабочего напряжения конденсаторов и величины рассеиваемой мощности резисторов.

Маркировка диодов

Маркировка выводных диодов:

Наиболее распространены следующие системы кодирования:

JEDEC
(США)
— Стандартизированная система EIA370 нумерации N-серии.

Вид кода: .

Первая цифра – цифра, отражающая количество переходов в элементе (1 для диодов).

Буква – всегда буква “N”.

Серийный номер – двух-, трех- или четырехзначное число, которое отражает порядковый номер регистрации полупроводникового прибора в EIA.

Суффикс – отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам. Суффикс может состоять из одной или нескольких букв.

Например: 1N34A/1N270 (германиевый диод), 1N914/1N4148 (кремниевый диод), 1N4001-1N4007 (кремниевый выпрямительный диод на 1A) и 1N54xx (мощный кремниевый выпрямительный диод на 3A).

PRO ELECTRON (Европа);

Обозначение состоит из четырех элементов.

Первый элемент – буква, обозначающая тип полупроводникового материала, используемого в приборе:

• A – германий;
• B – кремний;
• C – арсенид галлия;
• R – другие полупроводниковые материалы.

Второй элемент – буква, обозначающая тип полупроводникового прибора:

• A – маломощные импульсные и универсальные диоды;
• B – варикапы;
• E – туннельные диоды;
• G – приборы специального назначения (например, генераторные), а также сложные приборы, содержащие в одном корпусе несколько различных компонентов;
• H – магниточувствительные диоды;
• P – светочувствительные приборы (фотодиоды, фототранзисторы и т.п.);
• Q – светоизлучающие приборы (светодиоды, ИК-диоды и т.п.);
• X – умножительные диоды;
• Y – выпрямительные диоды, бустеры;

Третий элемент – буква, которая ставится только для приборов, предназначенных для применения в аппаратуре специального назначения (промышленной, профессиональной, военной и т.п.). Обычно используются буквы “Z”, “Y”, “X” или “W”. В обозначениях приборов общего назначения этот элемент отсутствует.

Четвертый элемент – двух-, трех- или четырехзначный серийный номер прибора.

В обозначении могут присутствовать и некоторые дополнительные элементы. Например, такой же, как и в системе JEDEC суффикс, который отражает разбивку приборов одного типа на различные типономиналы по характерным параметрам.

Для некоторых типов приборов (таких как стабилитроны) может применяться дополнительная классификация. При этом к основному обозначению (может также быть через дефис или дробь) добавляется дополнительный код. Например, часто применяется дополнительный код, содержащий сведения о напряжении стабилизации и его возможном разбросе (“A” – 1%, “B” – 2%, “C” – 5%, “D” – 10%, “E” – 15%). Если напряжение стабилизации – не целое число, то вместо запятой ставится буква V. В дополнительном коде для выпрямительных диодов указывается максимальная амплитуда обратного напряжения.

Например, BZY88C4V7 – это кремниевый стабилитрон специального назначения с регистрационным номером 88, напряжением стабилизации 4.7 В с максимальным отклонением этого напряжения от номинального значения ±5%.

Таблица 1 — Цветовое кодирование диодов (PRO ELECTRON).

JIS (Япония, Азия);

Обозначение состоит из пяти элементов.

Первый элемент – цифра, отражающая количество переходов в элементе (0 – фотодиоды; 1 – диоды).

Второй элемент – буква “S”, обозначающая полупроводниковые приборы (Semiconductors).

Третий элемент – буква, обозначающая тип полупроводникового прибора:

• E – диоды;
• G – диоды Ганна;
• Q – светоизлучающие диоды;
• R – выпрямительные диоды;
• S – слаботочные диоды;
• T – лавинные диоды;
• V – варикапы, p-i-n-диоды, диоды с накоплением заряда;
• Z – стабилитроны, ограничители.

Четвертый элемент – это серийный (регистрационный) номер прибора.

Пятый элемент – модификация прибора (“A” – первая, “B” – вторая и т.д.).

После стандартной маркировки может следовать дополнительный индекс (“N”, “M”, “S”), отражающий некоторые специальные свойства прибора.

Маркировка SMD диодов:

SMD диоды маркируются обычно с помощью буквенно-числового кода. В зависимости от типа корпуса (т.е. его размера) и производителя, применяется та или иная система кодирования. Вполне очевидно, что рассмотреть все виды кодирования не представляется возможным. Поэтому далее будут рассмотрены некоторые коды для наиболее часто применяемых корпусов диодов. Более полную версию систем кодирования SMD диодов Вы можете посмотреть .

Для корпусов SOD80 (MiniMELF):

Пример:
BZV87-1V4 – кремниевый стабилитрон на напряжение стабилизации 1.4 В.

Остальные номиналы стабилитронов кодируются подобным образом.

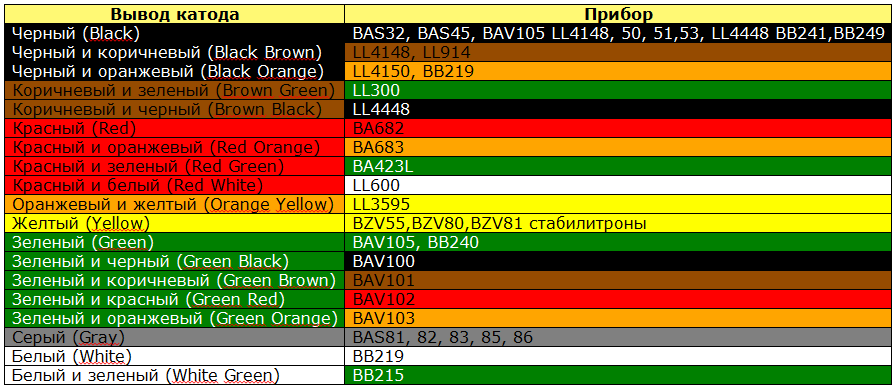

Цветовая маркировка:

Часто производитель кодирует лишь тип диода:

Для корпусов
SOT89:

О корпусах чип-компонентов

По количеству выводов и размерным характеристикам корпусов все устройства можно разделить на такие группы:

• 2 вывода.
• 3 вывода.
• 4-5.
• 6-8.
• 8 и больше.

Реальная промышленность выпускает корпуса несколько быстрее по сравнению с тем, как обновляется статистика. Органы стандартизации часто не успевают за этим процессом, поэтому некоторые обновления могут запаздывать по отношению к элементам.

Интересно. На корпусе SMD устройств выводы присутствуют, либо отсутствуют. Если выводов нет — остаются одни контактные площадки. Либо применяют шарики припоя небольшого размера. Маркировка и габариты у деталей бывают разными в зависимости от производителя. Пример — конденсаторы с разными показателями высоты.

Вам это будет интересно Как рассчитать сопротивление цепи

Монтаж с применением специального оборудование — главное назначение большей части корпусов и самого оборудования. Это связано с тем, что компоненты требуют специальные технологии по пайке.

Пайка чип-компонентов

В домашних условиях чип-компоненты можно паять только до определённых размеров, более-менее комфортным для ручного монтажа считается типоразмер 0805. Более миниатюрные компоненты паяются уже с помощью печки. При этом для качественной пропайки в домашних условиях следует соблюдать целый комплекс мер.

Пайка чип-платы

Итак, не прилагая чрезмерных усилий, можно начинать пайку печатных плат. Отверстия, которые присутствуют на ней, прекрасно выполняют работу по фиксированию элементов. Немного опыта, конечно, тут не повредит, ведь именно для этого производилась тренировка на ненужной платформе. Изначально к контактам подводится помимо жала еще и припой, и сделать это нужно так, чтобы был равномерный прогрев и вывода, и платформы (места контакта).

Убирать припой следует после того, как контактная точка полностью и равномерно им покрылась. Далее нужно отвести паяльник, а после ждать, пока олово остынет. И только после этого можно производить монтаж SMD-компонентов. После обязательно нужно проверить качество пропаянных контактов при помощи пинцета. Конечно, при первых попытках платформа не будет выглядеть как с завода, а даже наоборот, но со временем, набравшись опыта, появится возможность даже посоревноваться с роботами.

Частые ошибки при пайке

Зачастую при пайке SMD-компонентов допускается 3 основных ошибки. Но они не критичны и вполне подлежат исправлению.

1. Прикосновение к контакту самым концом жала из опасения перегрева. При таком условии температура будет недостаточной, так что нужно стараться паять таким образом, чтобы была максимальная поверхность соприкосновения, только в этом случае получится качественно смонтированная плата.
2. Использование слишком малого количества припоя, при этом пайка длится очень продолжительное время. В этом случае происходит испарение части флюса. На припое не образуется достаточного защитного слоя, а в результате происходит окисление. Идеальный вариант – одновременное соприкосновение с контактом и паяльника, и припоя.
3. Очень раннее отведение паяльника от контакта. Хотя и следует действовать аккуратно и не перегревать чипы, все же время прогрева должно быть достаточным для качественной пайки.

Для тренировки имеет смысл взять любую ненужную печатную плату и поучиться пайке.

Предыдущая
СхемыВсе о блоках питания — схема устройства, изготовление своими руками
Следующая
СхемыГальваническая развязка для блютуз модуля своими руками

Индекс цветопередачи CRI

Один из неочевидных параметров в кодировке – значение CRI, определяющее, насколько естественным выглядит свечение. Средний параметр равен 100 – это солнечный свет; меньшее значение применимо к источникам искусственного света. Соответственно, чем выше CRI, тем лучше.

Помимо определения нужного типа прибора в магазине, цветовую маркировку можно использовать в практических целях. Например, зная расположение и цвет элементов, можно рассчитать сопротивление резистора. Для этого достаточно занести данные в форму онлайн калькулятора. Понимание систем маркировки облегчает правильное использованию диодов и решает множество проблем, связанных с выбором нужного типа устройства.

Диоды иностранных производителей

Диод Шоттки

Похожий принцип с некоторыми отличиями используется в системе маркировки диодов импортного образца. Отличают три стандарта:

1. JEDEC – американский. Каждый диод представлен в виде набора обозначений в виде 1NXY, где X – это серийный номер, а Y – модификация. Первые два символа есть у всех приборов, поэтому в цветовой маркировке их не учитывают. Каждой цифре или литере соответствует свой цвет, согласно таблице.
2. PRO-ELECTRON – европейский. Две буквы в начале – материал и подкатегория диода. Серийный номер может иметь вид значения от 100 до 999 (бытовые приборы) либо с добавлением литер (Z10-A99), подразумевающих промышленное применение. Каждое из значений кодируется в цветовой элемент.
3. JIS – японский. Заметно отличается от предыдущих – в начале указывается функциональный тип: фотодиод, обычный диод, транзистор или тиристор. Затем идет S – обозначение полупроводника; следующая литера – тип прибора внутри категории, затем серийный номер и буква модификации (одна или две).

Цветовая маркировка по зарубежным системам

Запомнить все сочетания практически невозможно. Если усвоить хотя бы основные соответствия, разобраться в назначении диода удастся гораздо быстрее.

Габариты и их влияние на свойства

В ряду светодиодных моделей наибольшей известностью пользуются: SMD 3528, SMD 5050, SMD 5630, SMD 5730. Числовой компонент в данных аббревиатурах говорит о том какого размера корпус используется, то есть: 5050 — 5,0х5,0 мм, 3528 — 3,5х2,8 мм и так далее.

В отношении SMD диодов 5730 и 5630 можно сказать, что они почти идентичны друг другу. Строго говоря это могла быть одна и та же модель, но, спасибо китайскому производителю, побоявшемуся ввязываться в разбирательства с владельцами прав на изготовление диодов данного вида, у покупателя расширился выбор. Как бы то ни было, изменение размеров повлекло за собой и изменения иных характеристик.
