Установка и подключение тройной розетки в новом месте
Теперь нам нужно определиться с местом, где будет располагаться новая розетка. Нужно хорошо подумать перед тем, как начинать сверлить отверстия. И так, определяемся с местом розетки, и приступаем к проделыванию круглых отверстий специальной фрезой и перфоратором. Так, как в этой комнате нет электричества, необходимо воспользоваться удлинителем, чтобы подключить перфоратор к сети 220 Вольт. Сейчас мы полностью разберем вопрос, как перенести розетку.

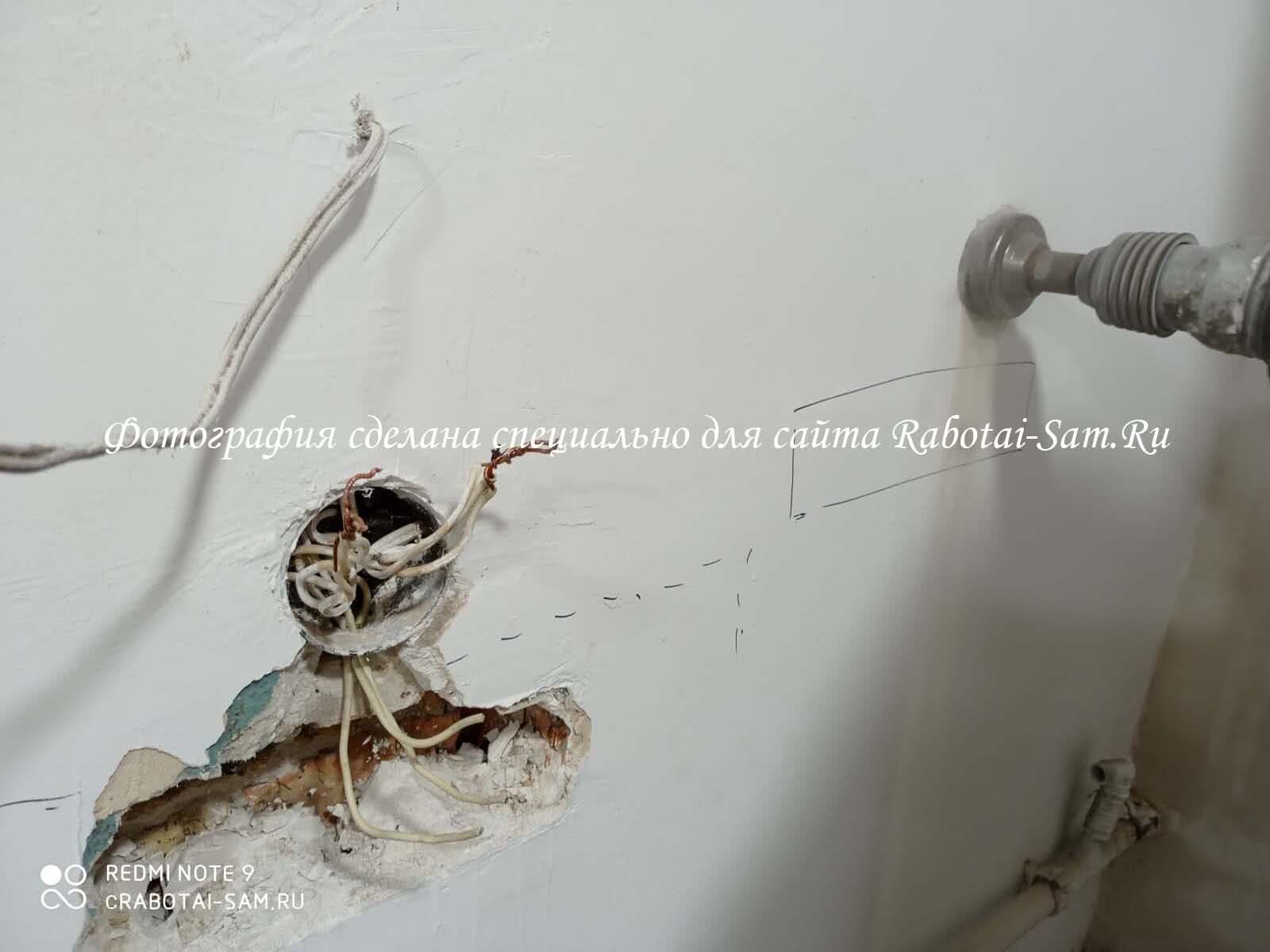

ШАГ 1: сверлим отверстие под монтажную коробку. С местом уже определились, теперь нужно переходить к самому главному и ответственному этапу – сверление отверстий под монтажную коробку. В нашем случае, монтажная коробка состоит из трех секций, поэтому нужно просверлить три круглых отверстия в ряд, чтобы установить монтажную коробку. Мощный перфоратор и кольцевой резец (коронка) нам очень сильно в этом помогут. Просверлить все три отверстия нужно строго в одной линий, чтобы тройная розетка без труда поместилась.
ШАГ 2: монтажная коробка. Для того, чтобы перенести розетки, необходимо установить новую монтажную коробку. После того, как все три отверстия просверлены, переходим к установке коробки. Вставляем ее на свое место, и фиксируем ее дюбелями. Возможно она и так плотно зайдет в свое посадочное место, но для более уверенной фиксации используем дюбеля.
ШАГ 3: штробление под проводку. Теперь необходимо проштробить стену для укладывания нового кабеля для розетки. Была куплена специальная штробильная лопатка на перфоратор. С ее помощью мы аккуратно и быстро проделаем необходимую канавку для кабеля. От новой розетки проделываем углубление к месту, где новый кабель будет соединяться со старыми проводами.
ШАГ 4: подключение кабеля. Для того, чтобы правильно перенести розетку, необходимо использовать новый кабель. Укладываем кабель в канавку и начинаем подключать. Возле старой розетки была распределительная коробка. Именно там мы и будем подключать новый кабель. Берем трехпроводной кабель необходимой длины (берем с запасом 15-20 см), подключаем фазу, ноль и землю. Их легко можно найти специальной отверткой с индикатором. Она и покажет вам, что и где находится. Можно соединить все скрутками, но для большей надежности и защищенности мы использовали специальные соединительные муфты.
Теперь переходим к подключению к самой розетке. Здесь все намного проще. В нашей розетке находятся специальные токопроводящие пластины, которые равномерно распределяют напряжение по всем трем выходам. Подключаем ноль, фазу и землю к соответствующим контактам, зажимаем их винтиком, и все, на этом подключение завершено. Работать будет в любом случае.
ШАГ 5: шпатлевка. Теперь необходимо зашпатлевать все, что мы натворили. Зашпатлевываем старую розетку, проштробленную канавку под кабель, и вокруг монтажную коробку. Распределительную коробку не трогаем! Также необходимо выровнять поверхность стены, где находится монтажная коробка розетки. Ждем полного высыхания и переходим дальше.
ШАГ 6: установка основания розетки. Перенести розетку своими руками – легко, если вы этого захотите. На данном этапе пошаговой инструкции нам необходимо установить основание тройной розетки в монтажную коробку. Если вы все сделали правильно, то вам нужно будет всего лишь вставить основание, и зафиксировать все при помощи нескольких винтиков на корпусе. Если это не получается, тогда нужно смотреть, что мешает, и устранять проблему на месте.
ШАГ 7: рамка. Пришло время наводить красоту и доделывать финальные штрихи. Рамка без труда устанавливается на свое место и фиксируется небольшими винтиками к основанию розетки.
На этом наша пошаговая инструкция, как правильно перенести розетку, завершена. Для специалиста это не займет много времени. Как правило, уходит 30 – 40 минут от начала и до конца процесса. У новичка такая работа может занять до двух часов. Не бойтесь делать что-то своими руками. Мы стремимся к тому, чтобы научить вас делать все простые (и не очень) работы по дому своими руками. Оставайтесь с нами на связи, впереди много полезной информации.

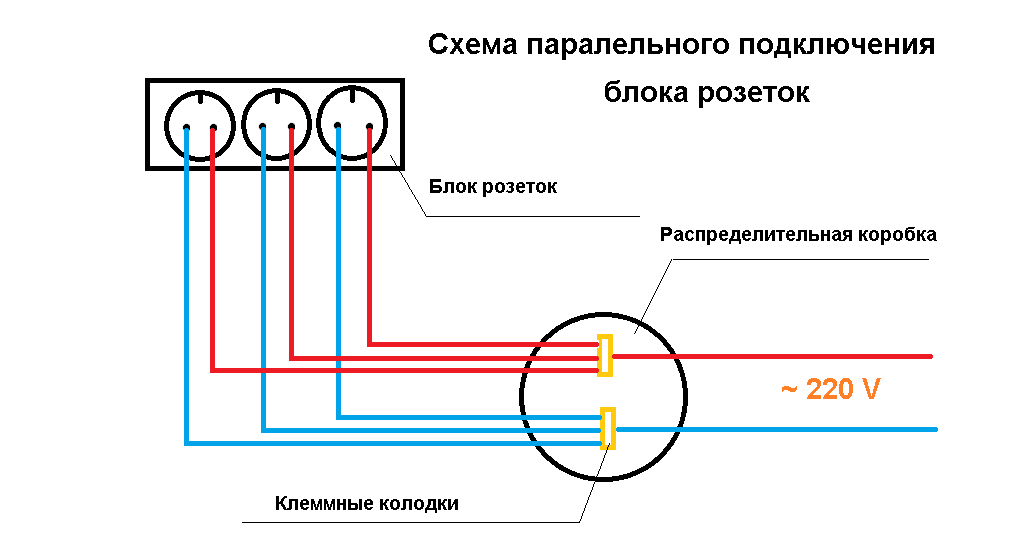

Параллельное соединение розеток по схеме звезда
Существует ещё один способ переноса розеток с последующей их установкой по схеме звезда. Применение такого метода лучше и даже правильнее, суть заключается в том, что к каждой розетке прокладывается отдельный кабель от распределительной коробки, в которой и осуществляется расключение провода, а не в подрозетнике.
Такой метод монтажа оправдан следующими критериям:
- Простотой расключения
- Облегчает процесс поиска возможных неисправностей
- Высокой надёжностью контакта (неисправность розетки не повлияет на работоспособность остальных групп розеток)
Недостатком параллельного соединения является:
- Повышенный расхода кабеля по сравнению с шлейфованием
- Стоимость электромонтажа
Шлейф как вариант переноса
Если требуется быстрый и легкий перенос розеток в панельном доме, то можно ограничиться использованием шлейфа. Этот метод заключается в том, что новое устройство подключается не от распределительной коробки, а от уже имеющейся точки. Он позволяет оставить рабочими оба прибора одновременно, но считается наиболее опасным, не подходит для питания мощной техники, например стиральной машины, электроплиты, обогревателя. Повышенная нагрузка на сеть при одновременном использовании мощными электроприборами может стать причиной короткого замыкания.
В качестве шлейфа используют электрокабель с сечением 2,5 мм2. Отверстие в стене под такой провод можно не штробить, а ограничиться переносом розетки в панельном доме открытым способом, спрятав его в кабель-канале.
Перенос розетки путем удлинения провода
В стремлении упростить работы по переносу розетки часто применяют способ, при котором провод наращивают до необходимой длины, а «стакан» старой розетки используют в роли вспомогательной распределительной коробки.
При переносе «точки» посредством удлинения проводника монтажный «стакан» старой розетки выполняет функцию распределительной коробки для соединения проводов
В домах старой постройки применена алюминиевая проводка. Но современные требования диктуют укладку кабеля сечением от 1,5 мм2 с медными жилами, включающих заземление.
Продление электрической линии в новой штробе невозможно осуществить без частичного разрушения стены. Но даже при этом условии такой вариант переноса розетки является более предпочтительным, нежели шлейфовый способ.
Полная замена проводки – довольно дорогостоящая процедура, проведение которой лучше планировать при капитальном ремонте
Последовательность действий при удлинении провода:
- Отключают от сети розеточную группу, вырубая автоматический выключатель на квартирном щитке.
- Посредством индикаторной отвертки проверяют отсутствие тока в клеммах.
- Со старой розетки снимают декоративную крышку, из штробы вытягивают корпус.
- С помощью простого карандаша намечают линию прокладки штробы.
- По намеченной линии перфоратором или болгаркой проделывают штробу.
- Посредством коронки выдалбливают отверстие под установку подрозетника.
- Путем соединения проводов удлиняют линию.
- На месте старого монтажного блока устанавливают распределительную коробку, в полость которой закладывают места скрепленных жил.
- В проделанном отверстии устанавливают подрозетник.
- Свободные концы удлиненного провода присоединяют к клеммам розеточного блока.
- Подключенный розеточный блок заглубляют в «стакан».
- На установленную розетку монтируют декоративную панель.
При использовании старого подрозетника в качестве распределительной коробки для наращивания проводов следует избегать контакта соединения с материалом шпаклевки.
Некоторые мастера для этой цели вырезают по размеру «стакана» накладку из гипсокартона. Сначала ее прикрепляют к передней грани подрозетника с помощью жидких гвоздей, а затем сверху накладывают жидкий слой шпаклевочного раствора.
Коммутацию проводов, выполненную посредством скручивания концов, необходимо изолировать с помощью термоусадочной трубки или путем обмотки в 2-3 слоя изолентой
Главная ошибка, которую допускают начинающие мастера – когда «нарощенный» проводник закладывают обратно в старую штробу, а затем замазывают его гипсовым раствором или алебастром. Но, закрывая доступ к соединениям, они не учитывают, что в случае поломки и выведения из строя участка сети быстро исправить ситуацию уже не получится.
Если же возникла ситуация, когда точку подключения необходимо перенести ближе к распредкоробке, работа даже облегчается. Ведь провод придется лишь укоротить. Для этого под установку монтажного блока проделывают отверстие в стене. С помощью ножа укорачивают ранее проложенную линию. Монтаж изделия выполняют в соответствии с вышеописанными рекомендациями.
Как нарастить короткие провода с помощью клемм?
Процесс работы заключается в соединении короткого кабеля с длинным при помощи клеммников. Наращиваемые провода должны быть одинакового сечения, материала. Для выполнения работы понадобятся:
- термоусадочная трубка;
- зажимные клеммы;
- провод;
- розетка;
- инструменты.
Для безопасного наращивания кабеля отключают питание от сети. Для определения фазы все контакты проверяют индикаторной отверткой или мультиметром. Таким образом, определяется безопасность проведения дальнейших работ.
Далее убирают лицевую панель, отключают старую розетку. Подготавливают термоусадочные трубки нужного размера. Остаток торчащего кабеля зачищают от старой изоляции, длина должна составлять не менее 2см. Изолируют провод при помощи трубки, которую нагревают зажигалкой или паяльной лампой.
Последним этапом будет установка новой розетки. Она устанавливается взамен старого прибора по такому же принципу, упираясь в боковые пазы коробки.
Если подрозетник вышел из строя, в новых приборах есть возможность закрепления к стене с помощью специальных креплений. Устанавливают декоративную панель. Включают электричество, проверяют правильность работы розетки.
Как перенести розетку в другое место без штробления: доступный вариант
Перенос розетки в квартире может быть сложной задачей, особенно если требуется штробление стен для перемещения проводов. Однако, есть более доступный вариант переноса розетки без штробления.
Первым шагом стоит определить новое место для розетки. Убедитесь, что в этом месте нет заранее установленных проводов или структур, которые могут быть повреждены или представлять опасность. Также убедитесь, что новое место соответствует вашим потребностям и удобно для подключения устройств.
Следующим шагом будет подготовка оборудования. Вам потребуется новая розетка, электрический контактный кабель, провода, проводники, клеммы и изоляционная лента. Убедитесь, что все материалы соответствуют нормам безопасности и подходят для использования в электроустановках.
Далее, необходимо отключить электричество в квартире. Это можно сделать, выключив соответствующий автомат в электрической щитовой
При работе с электрическими проводами всегда соблюдайте меры предосторожности и исправность оборудования
После отключения электричества можно приступить к переносу розетки. Возьмите электропроводку, исходящую от старой розетки, и отсоедините ее от провода в месте соединения. На новом месте проведите новый провод с кабелем к новой розетке и соедините их при помощи клемм и изоляционной ленты.
Перед подключением проводов к новой розетке убедитесь, что все соединения сделаны правильно и крепко закреплены. Проверьте связь и электрическую цепь, чтобы удостовериться в их исправности.
После завершения переноса розетки важно проверить связь еще раз, перед включением электричества в квартире. Убедитесь, что все провода и соединения безопасно закреплены и изолированы
Преимущества переноса розетки без штробления:
| 1. | Экономия времени: перенос розетки без штробления занимает меньше времени, чем штробление стен и прокладка новых проводов. |
| 2. | Экономия денег: при переносе розетки без штробления нет необходимости покупать материалы для штробления и ремонта стен. |
| 3. | Меньше повреждений: без штробления стен не будет повреждений, связанных с грязью, пылью и долгим ремонтом. |
| 4. | Удобство: можно перенести розетку практически в любое место в комнате, где будет наиболее удобно подключать устройства. |
Заключение
Перенос розетки в другое место без штробления — это доступный вариант, который помогает избежать сложностей и затрат, связанных с штроблением стен и перекладкой проводов
Следуя инструкции и соблюдая все меры предосторожности, вы сможете самостоятельно перенести розетку в квартире без помощи специалистов
380 В
Подключить плиту с напряжением в 380 В чуть сложнее, в силу наличия большего количества проводов. Если они промаркированы, то действовать следует следующим образом:
- Первыми подключаем 3 фазных жилы. Очередность здесь не принципиально важна. Если же у вас редкая двухфазная сеть, то следует просто упустить один из проводов. Главное здесь — согласовать ненужные провода в новой точке питания и на вилке электроплиты;
- Нулевой провод должен идти от клеммы, что располагается выше фазных жил. Если это не так – рекомендуется выполнить переключение в розетке и на клеммнике плиты;
- Защитный провод следует соединить с нижним контактом розетки. Определить его просто, поскольку он единственный, кто имеет круглую форму.
- Если действия выполнены правильно, то после переноса розетки, проблем с подачей напряжения к плите возникнуть не должно.
Технология создания шлейфа
Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую
Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.
Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.
Выбор необходимых материалов
При использовании этого способа затраты материалов сводятся к минимуму.
Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:
- провод соответствующего сечения;
- пластиковый подрозетник;
- перфоратор с коронкой D70 мм;
- индикаторную отвертку;
- плоскогубцы;
- молоток;
- плоскую отвертку;
- инструмент для снятия оплетки.
Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала
Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
Изготовление ниши и монтаж подрозетника
Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.
За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм
В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.
В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок
Подключение новой точки
Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.
Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.
Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника
Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку
Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.
Перенос существующей розетки для электроплиты наращиванием кабеля
КАРТИНКА
Этот способ объединяет в себе два предыдущих, сочетая все их достоинства и нивелируя недостатки. При значительно меньшей стоимости работ и необходимых материалов и трудозатрат, этот способ не сильно дороже способа с использованием удлинителем, при этом практически так же надежен как полная замена кабеля.
Порядок действий при удлинении силового кабеля для розетки электроплиты и его прокладки до нового места установки силовой розетки, следующий:
– Отключается подача электричества к месту монтажа в электрощите. Чаще всего, на электроплиту стоит автоматический выключатель самого высокого номинала – 32-40А, такой, скорее всего, будет всего один, не считая вводного, его и нужно выключать. Затем, произвести контрольную проверку, например, индикаторной отверткой, на отсутствие напряжения в месте переноса.
– Снимается старая розетка для электроплиты, определяется тип и сечение силового кабеля. Кроме того, выбирается способ соединения, в зависимости от выбранного варианта монтажа (пункты ниже), способа соединения проводников и т.д. После чего приобретаются соответствующие электротехнические материалы, кабель, крепеж и т.д. Чаще всего для электроплиты используется кабель ВВГнг-LS 3х6 для однофазной сети и 5х2,5 для трехфазной. Дальше же возможны два основных варианта:
– Если в дальнейшем место, где была старая розетка для плиты и трасса от неё до нового места монтажа, будет закрыто, например, кухонным гарнитуром, то можно установить внешнюю распределительную коробку, а от неё, например, в кабель канале, или гофротрубе, закрепленной к стене на клипсы, уже протянуть кабель.
– Если же нужно выполнить скрытую проводу, то в месте соединения устанавливается встраиваемая распределительная коробка (если её еще нет), в которой жилы старого кабеля соединяются по цветам с новым. Выбирается один из разрешенных способов соединения – клеммы, сварка или опрессовка. До нового места установки силовой розетки делается штроба, вкоторой прокладывается выбранный кабель.
Идеально, было бы конечно поднять или опустить его строго по вертикали, перенести или в полу, или по потолку, а затем так же вертикально опустить к нужному месту. Но чаще всего, в бытовых условиях, достаточно перенести кабель, сделав проводку горизонтально по стене и зафиксировать место прокладки кабеля для себя, сделав фото или нарисав план.
– После чего останется лишь установить новую силовую розетку для плиты, она может быть, как накладная, так и встраиваемая, как вам будет удобнее. Если же у вас варочная панель, то достаточно будет оставить кабельный вывод необходимой длины, который затем можно сразу подключить к плите, не покупая дополнительно питающий шнур.
Здесь я не вижу причин описывать недостатки или достоинства этого способа переноса, они и так на виду. Это что-то среднее между первыми вариантами:
– такое решение будет гораздо дешевле полной замены кабеля, но все же обойдётся дороже использования удлинителя
– будет практически таким же надежным как цельный кабель, но всё же будет соединение, которое, чтобы приблизиться к свойствам цельного кабеля, должно быть сделано с соблюдением всех норм и правил
– скорость выполнения такого переноса будет быстрее чем замена всего кабеля до щита, но гораздо медленнее, чем просто установка удлинителя.
В любом случае, если при наращивании все сделать аккуратно и правильно, выбрать хороший кабель и другие материалы, то розетка для электрической плиты на новом месте прослужит вам без каких-либо проблем весь срок службы.
Возможные варианты переноса розетки
Перед тем как перенести розетку, следует выяснить, где находится распределительная коробка, от которой подается питание, из какого материала изготовлен провод старой электрической проводки, а также определить новое место установки розетки. Эти параметры помогут выполнить монтажные работы с минимальными трудовыми и финансовыми затратами.
Прокладка новой линии
Оптимальным вариантом переноса розетки своими руками является прокладка провода к новому месту ее установки от распределительной коробки. К сожалению, такой способ в большинстве случаев требует проведения масштабных ремонтных работ, связанных со штроблением стен и укладкой новых проводов.

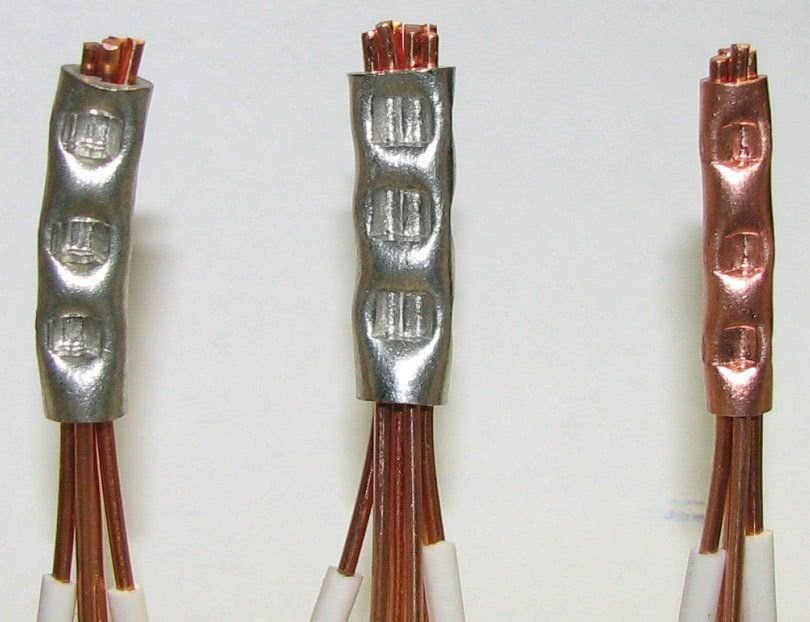

Для повышения качества соединения проводов в распределительной коробке они могут быть опрессованы металлическими гильзами или припаяны. Такое соединение является наиболее надежным и долговечным, однако оно не всегда может быть выполнено из-за недостаточной длины проводников.
Нарастить провода, соединенные с помощью опрессовки, без нарушения их целостности не представляется возможным, поэтому розеточный провод откусывается.
Если старая проводка была проложена в неглубоких штробах, то существует возможность извлечения кабеля из стены без особенных усилий. Таким образом можно получить почти готовую штробу для укладки нового провода.
В панельных домах проводка часто проложена таким образом, что извлечь кабель из бетонной плиты не представляется возможным, в этом случае лучше оставить его на месте, а для питания новой розетки проложить штробу от распределительной коробки. Для закрепления кабеля в подготовленном углублении используется алебастр или пластиковые хомуты. При его прокладке следует внимательно следить за тем, чтобы с обоих концов соединения оставался небольшой запас, позволяющий выполнить качественные электрические соединения.
Наращивание провода
Для повышения эффективности и упрощения работ по переносу розетки часто используется способ, при котором в качестве дополнительной распределительной коробки используется подрозетник старой розетки. В этом случае достаточно нарастить уже проложенный провод до необходимой длины.
В большинстве домов старой постройки до сих пор используется алюминиевая проводка. Что касается современных требований к ее монтажу, то для подключения электроприборов необходимо применять медные проводники. Полная замена проводки является достаточно сложной задачей, для решения которой может понадобиться значительные материальные затраты. Кроме того, выполнение подобных работ может быть проведено только во время капитального ремонта.

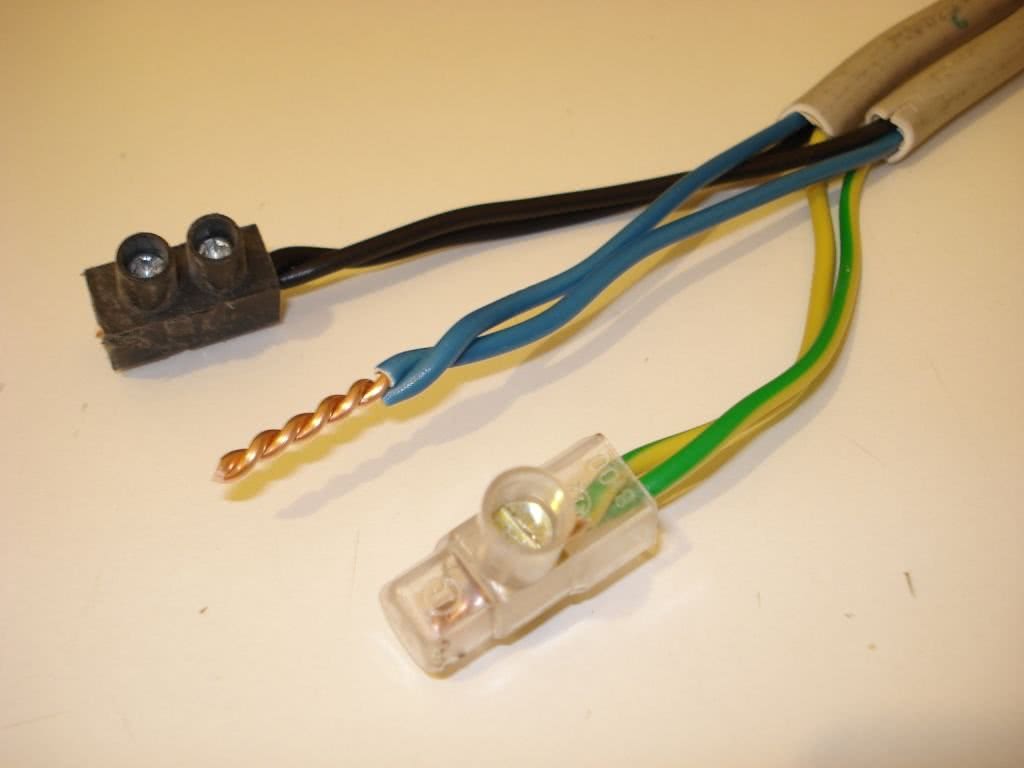

Нарастить электрический провод можно, используя один из следующих способов:
- Скрутку.
- Сварку или припой.
- Клеммники.
- Пружинные клеммы.
- Болтовое соединение.
Для соединения проводников, изготовленных из одного материала, используется скрутка с опрессовкой или припоем. Чтобы нарастить алюминиевый провод медным используются клеммники или пружинные зажимы. В домашних условиях можно применить болтовое соединение со стальной шайбой.
Часто возникают ситуации, когда нарастить провод при помощи скрутки не представляется возможным из-за его недостаточной длины. В этом случае соединительные зажимы остаются единственным приемлемым вариантом.
При переносе розетки на небольшое расстояние старый подрозетник может быть использован в качестве распределительной коробки, в которой можно нарастить провода до необходимой длины. Поскольку в будущем доступ к этому соединению будет закрыт, то качество его выполнения должно быть максимальным. Кроме того, крайне нежелательным является плотный контакт мест соединения проводов с материалом шпаклевки или другой строительной смеси.
Совет! Для того чтобы обезопасить себя от возникновения неисправностей, можно использовать накладку из гипсокартона, которая вырезается под размер подрозетника и крепится на нем с помощью жидких гвоздей. Сверху на гипсокартон наносится слой шпаклевки.
