Плюсы и минусы светодиодов RGB
RGB-светодиодам присущи все достоинства, имеющиеся у полупроводниковых светоизлучающих элементов. Это низкая стоимость, высокая энергоэффективность, долгий срок службы и т.д. Отличительным плюсом трехцветных LED является возможность получения практически любого оттенка свечения простым способом и за небольшую цену, а также смена цвета в динамике.
К основному минусу RGB-светодиодов относят невозможность получения чистого белого цвета за счет смешения трех цветов. Для этого потребуется семь оттенков (в качестве примера можно привести радугу – ее семь цветов являются результатом обратного процесса: разложения видимого света на составляющие). Это накладывает ограничения на использование трехцветных светильников в качестве осветительных элементов. Чтобы несколько компенсировать эту неприятную особенность, при создании светодиодных лент применяется принцип RGBW. На каждый трехцветный LED устанавливается один элемент белого свечения (за счет люминофора). Но стоимость такого осветительного устройства заметно возрастает. Также бывают светодиоды исполнения RGBW. У них в корпусе установлено четыре кристалла – три для получения исходных цветов, четвертый – для получения белого цвета, он излучает свет за счет люминофора.
Схема подключения для RGBW-варианта с дополнительным контактом.
Схемы подключения двухцветных светодиодов
Чтобы сделать электроприбор своими руками, необходимо знать, как подключить двухсветный светодиод. Самый простой (но не совсем правильный) вариант – подключаем питания к ножкам через резистор и определяем циклов включения/выключения.
Чтобы добавить к схеме резистор, необходимо рассчитать значения его сопротивления и мощности.
С 2015 года ГОСТом 29433-2014 определены новые параметры напряжения электросети:
- номинальное 230 В;
- минимальное 207 В, под нагрузкой 198 В;
- максимальное 253 В.
Сопротивление резистора должно иметь такое значение, чтобы через него мог протекать ток, необходимый для нормального функционирования двухцветного светодиода, но элемент при этом не перегревался. Поэтому значение номинального тока 20 мА для расчетов заменяется другим значениеем — 7 мА = 0,007 А, позволяющим диоду нормально светиться.
Купить нужно элемент на 33 кОм.
Купить нужно элемент на 2 Вт.
Для проверки рассчитывается ток при максимальном напряжении:
Это значит, что резистор на 2 Вт не перегреется даже при максимальном значении напряжения сети.
На таймере 555
Таймером 555 называют интегральное устройство, генерирующее импульсы через определенные промежутки времени. Доступны модели в пластиковом и металлическом DIP и SMD корпусе на 4,5 — 16 В. Основная сфера применения в быту – управление трехцветными лентами и лампами. Таймер 555 включает цвета поочередно. Стандартное напряжение питания 5 В, перевести на 12 В можно, если поменять сопротивление резисторов.
Похожую схему с таймером 555 можно создать для управления двухцветным светодиодом. Нужно запитать схему от сети 220 В через понижающий трансформатор. Напряжение стабилизирует регулятор 7805. У трансформатора может быть одна или несколько обмоток. При втором варианте требуется дополнительный вывод от обмотки на 12 В.
Если светодиод многоцветный, в схему включается столько таймеров, сколько цветов. Цветные элементы подключаются к выводам 555 через резисторы. В процессе изменения сопротивления интенсивность свечения меняется от минимального до максимального значения.
До 1а
Чтобы управлять двухцветными светодиодами, работающими на токе до 1 А, используется схема TA7291P, оснащенная двумя входами и выходами. Двухцветный светодиод подключается к выходу. Если логика диодов, транзисторов и реле одинаковая, а выходы отличаются, чип не светится.
При одинаковых логических уровнях схема работает иначе. Если на входах уровни различаются, один из выходов присоединяется с общей проводкой, что приводит к присоединению с ней катода двухцветного диода и резистора. Напряжение на втором выходе меняется одновременно с напряжением на входе. Это дает возможность регулировать интенсивность свечения.
Напряжение на втором выходе подается из микроконтроллера, выдающего импульсы. Кроме яркости свечения микроконтроллер контролирует входы, поэтому возможно регулирование алгоритма управления и оттенков свечения.
Последовательное подключение
При последовательном соединении через токоограничивающий резистор в одну цепочку собираются несколько светодиодов, причем катод предыдущего припаивается к аноду последующего:
В схеме, по всем светодиодам будет проходить один ток (20мА), а уровень напряжения будет состоять из сумм падения напряжения на каждом. Это означает, используя данную схему подключения, нельзя включить в цепь любое количество светодиодов, т.к. оно ограничено падением напряжения.
Например, в схеме падение напряжения на одном светодиоде составит 3 Вольта. Всего в схеме 3 светодиода. Источник питания 12В. Считаем, 3 Вольта * 3 led = 9 В — падение напряжения.
После несложных расчетов, мы видим, что не сможем включить в схему параллельного подключения более 4 светодиодов (3*4=12В), запитывая их от обычного автомобильного аккумулятора (или другого источника с напряжением 12В).
Если захотим последовательно подключить большее количество LEd, то понадобится источник питания с большим номиналом.
Данная схема довольно часто встречалась в елочных гирляндах, однако из-за одного существенного недостатка в современных светодиодных гирляндах применяют смешанное подключение. Что за недостаток, разберем ниже.
Недостатки последовательного подключения
- При выходе из строя хотя бы одного элемента, не рабочей становится вся схема;
- Для питания большого количества led нужен источник с высоким напряжением.
Как подключить светодиод к сети 220 вольт
Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.
Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.
Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:
- где:
- 0,75 – коэффициент надежности LED;
- U пит – это напряжения источника питания;
- U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
- I – номинальный ток, проходящий через него;
- R – номинал сопротивления для регулирования проходящего тока.
После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.
Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:
Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.
Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи. Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду
Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.
Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.
Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.
Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.
Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.
В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.
Расчет резистора для светодиода
Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:
R = U/I
- где:
- U – это напряжение питания;
- I – рабочий ток светодиода.
Рассеиваемая резистором мощность равна P = U * I.
Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.
Расчет гасящего конденсатора для светодиода
Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:
C = 3200*I/U
- где:
- I – это ток нагрузки;
- U – напряжение питания.
Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.
Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.
Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

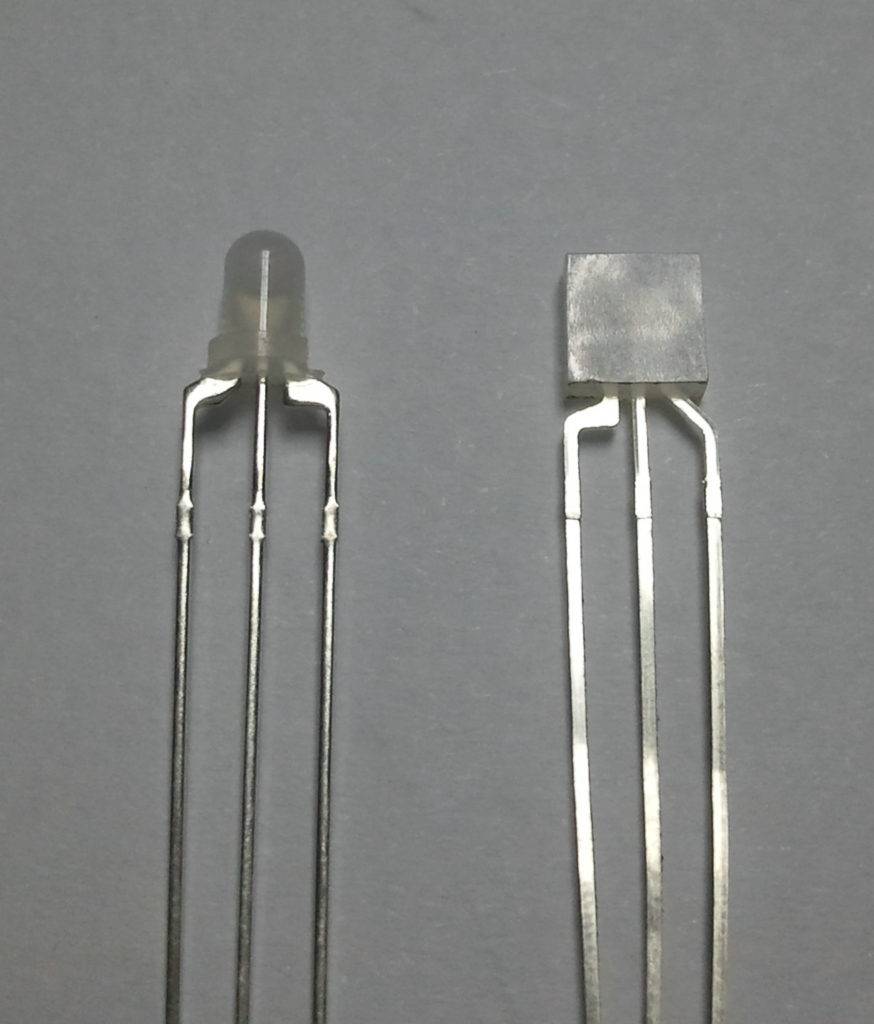

Характеристика двухцветных диодов с двумя и тремя выходами
В двухцветный диод установлены 2 кристалла,соединенные встречно-параллельно. Корпус имеет стандартные размеры DIP И SMD с двумя или тремя выводами. При первом варианте каждый вывод служит анодом одного кристалла и катодом другого. Такой источник излучает 2 или 3 цвета. Третий получается при одновременном свечении обеих кристаллов.
Возможные комбинации цветов:
- красный и синий;
- красный и зеленый;
- красный и желтый или желто-зеленый;
- синий и желтый;
- зеленый и желтый.
Падение напряжения зависит от цвета кристалла:
- красный 1,6 В;
- зеленый 1,8 В;
- синий 3,5 В;
- желтый 1,7 В.
Если у двухцветного светодиода 2 вывода, кристаллы соединены встречно-параллельно. В конструкции с общим анодом или катодом установлено 2 светодиода разного цвета.
В чипах с двумя выводами общий контакт чаще всего расположен посередине корпуса, но бывают исключения. Определить полярность можно при помощи омметра.
Цвета кристаллов подбираются в соответствии с правилами эргономики. Зеленый цвет чаще всего указывает на нормальную работу оборудования, красный – на аварийную ситуацию. Для определения режима ждущего режима используется желтый цвет. Синие кристаллы используются для подсветки поверхностей темных оттенков.
Двухцветные и трехцветные светодиоды
Каждый светодиод имеет свой цвет свечения. Он зависит от материала полупроводника и не меняется в процессе работы прибора. Чтобы сделать многоцветные светодиоды, необходимо собрать вместе несколько кристаллов, излучающих разные цвета.
Как работает двухцветный светодиод?
Название двухцветный светодиод появилось не от того, что прибор как-то по-особенному окрашен, а потому что он может светиться двумя цветами. Включаются они отдельно. Например, если речь идет о красно-зеленом светильнике, вначале горит только красный, затем красный гаснет и загорается зеленый. Такая особенность связана с устройством прибора.
Все двухцветные светодиоды сделаны с двумя выводами. Цвет меняется в зависимости от того, в какую сторону через лампу течет ток. Схема такого прибора вполне понятна. В ней присутствует резистор и два включенные друг навстречу другу диода. Диоды соединяются параллельно. Когда ток протекает в прямом направлении, то один диод оказывается запертым и не светится. При обратном направлении тока все повторяется с точностью наоборот.
Набор чистых цветов у светодиодов ограничен. С большими усилиями ученым удалось создать кристаллы, генерирующие цвета, подобные цветам радуги. Там есть:
- красный;
- оранжевый (янтарный);
- желтый;
- зеленый;
- синий
И еще насколько оттенков. Белый, как и миллионы других тонов, получается в результате их сочетания.
Принцип работы трехцветного светодиода
Для трехцветных светодиодов предусмотрена несколько другая схема. Она отличается общим катодом и двумя анодными выводами. В ней можно включать сразу два светодиода. В этом случае одновременно смогут гореть красный и зеленый свет, а мы будет видеть их результат совместной работы – желтый.
С помощью импульсного модулятора (специальный прибор) меняют интенсивность свечения, и от этого меняется тон цвета у светодиода. Для предотвращения перегрузок на каждый диод устанавливается свой резистор.
Трехцветная схема более востребована, чем двухцветная, и это понятно. При наличии одного и того же набора источников возникает значительно больше возможностей. Такая схема позволяет собрать недорогие светильники, меняющие свет в широком спектре.
Еще больше тонов, и в том числе белый свет, получают при собрке схемы с тремя разноцветным светодиодами. Это известная RGB-схема с общим анодом. Внешне трехцветная лампа сразу узнается по наличию четырех выводов, к тому же на ней обязательно проставляется соответствующая маркировка.
Теоретически можно объединять в одном корпусе или на одной плате множество кристаллов и получать разноцветные яркие светодиоды. Но на практике используется одна из перечисленных выше трехцветных схем.
Применение
Несмотря на свой не слишком широкий спектр излучения, двухцветные светодиоды находят собственную нишу в приборостроении. Их используют для световой сигнализации, в декорировании помещений, в рекламе. Двухцветные светодиоды являются индикаторами вращения двигателя, работающего от постоянного тока. Они показывает, в какую сторону происходит вращение.
Аналогичное применение находят трехцветные светодиоды, работающие на двух кристаллах. Их преимущество перед трехкристаллическими светильниками заключается в сравнительно низкой стоимосте. В тоже время возможности приборов достаточно широкие.
Работу такого светодиода хорошо иллюстрирует индикаторная лампочка зарядного устройства наших фотоаппаратов, телефонов, планшетов и многих других приборов. При разрядке аккумулятора она светится красным, а при полной зарядке – зеленым.
le-diod.ru
Напряжение питания светодиодов
Несмотря на то что электрический параметр №1 для светодиода – это номинальный ток, часто для расчётов необходимо знать напряжение на его выводах. Под понятием «напряжение светодиода» понимают разницу потенциалов на p-n-переходе в открытом состоянии.
Оно является справочным параметром и вместе с другими характеристиками указывается в паспорте к полупроводниковому прибору. 3, 9 или 12 вольт… Часто в руки попадают экземпляры, о которых ничего не известно. Так как узнать падение напряжения на светодиоде?
Прекрасной подсказкой в этом случае является цвет свечения, внешняя форма и размеры полупроводникового прибора. Если корпус светодиода выполнен из прозрачного компаунда, то цвет его остаётся загадкой, разгадать которую поможет мультиметр.
Для этого переключатель цифрового тестера переводят в положение «проверка на обрыв» и щупами поочерёдно касаются выводов светодиода. У исправного элемента в прямом смещении будет наблюдаться небольшое свечение кристалла. Таким образом, можно сделать вывод не только о цвете свечения, но и о работоспособности полупроводникового прибора.
Светоизлучающие диоды разных цветов изготавливают из различных полупроводниковых материалов. Именно химический состав полупроводника во многом определяет напряжение питания светодиодов, точнее, падение напряжение на p-n-переходе.
В связи с тем, что в производстве кристаллов используют десятки химических соединений, точного напряжения для всех светодиодов одного цвета не существует. Однако есть определённый диапазон значений, которых зачастую достаточно для проведения предварительных расчетов элементов электронной цепи.
С одной стороны, размер и внешний вид корпуса не влияют на прямое напряжение светодиода. Но, с другой стороны. через линзу можно увидеть количество излучающих кристаллов, которые могут быть соединены последовательно. Слой люминофора в SMD светодиодах может скрывать целую цепочку из кристаллов.
Ярким примером является миниатюрные многокристальные светодиоды от компании Cree, падение напряжения на которых зачастую значительно превышает 3 вольта. В последние годы появились белые SMD светодиоды, в корпусе которых размещено 3 последовательно соединённых кристалла. Их часто можно встретить в китайских светодиодных лампах на 220 вольт.
Естественно убедиться в исправности LED-кристаллов в такой лампе при помощи мультиметра не удастся. Стандартная батарейка тестера выдаёт 9 В, а минимальное напряжение срабатывания трёхкристального белого светоизлучающего диода – 9,6 В. Также встречаются двухкристальная модификация с порогом срабатывания от 6 вольт.
Самые точные данные о прямом падении напряжения на светодиоде можно получить путём проведения практических измерений. Для этого понадобится регулируемый блок питания (БП) постоянного тока с напряжение от 0 до 12 вольт, вольтметр или мультиметр и резистор на 510 Ом (можно больше). Лабораторная схема для тестирования показана на рисунке.
Здесь всё просто: резистор ограничивает ток, а вольтметр отслеживает прямое напряжение светодиода. Плавно увеличивая напряжение от источника питания, наблюдают за ростом показаний на вольтметре. В момент достижения порога срабатывания светодиод начнёт излучать свет.
В какой-то момент яркость достигнет номинального значения, а показания вольтметра перестанут резко нарастать. Это означает, что p-n-переход открыт, и дальнейший прирост напряжения с выхода БП будет прикладываться только к резистору. Текущие показания на экране и будут номинальным прямым напряжением светодиода.
Если ещё продолжить наращивать питание схемы, то расти будет только ток через полупроводник, а разность потенциалов на нём изменится не более чем на 0,1-0,2 вольт. Чрезмерное превышение тока приведёт к перегреву кристалла и электрическому пробою p-n-перехода.
Если рабочее напряжение на светодиоде установилось около 1,9 вольт, но при этом свечение отсутствует, то возможно тестируется инфракрасный диод. Чтобы убедиться в этом, нужно направить поток излучения на включенную фотокамеру телефона. На экране должно появиться белое пятно.
В отсутствии регулируемого блока питания можно запитать светодиод «кроной» на 9 В. Также можно задействовать в измерениях сетевой адаптер на 3 или 9 вольт, который выдаёт выпрямленное стабилизированное напряжение, и пересчитать номинал сопротивления резистора.
Параллельное подключение светодиодов
Здесь у нас всё наоборот. Силу тока нужно умножить на количество светодиодов, а падение напряжения посчитать только 1 раз.
Сила тока: I = 0,025 * 15 =0,375 А
Нам потребуется источник питания, способный выдать максимальный ток в 0,375 А. Округлим до 0,35 (помните, что лучше «недолить»?). По напряжению тоже укладываемся: 12 — 2 = 10. Остаётся с большим запасом.
Пытливый читатель, запнувшийся парой абзацев ранее, может воскликнуть: «Погодите! Так зачем нам 12 вольт, если мы можем обойтись и пятью?». «Можем!» — ответим ему мы. Но не торопитесь с выводами, это ещё не конец.
Мы определились, что светодиоды будут подключены параллельно. Необходимо ограничить ток в цепи. Допустим, специального драйвера у нас нет. Возьмём резистор. Рассчитаем необходимое сопротивление по давно известной формуле: 12 В / 0,35 А ~ 35 Ом. Подключим его между источником питания и анодами светодиодов:
Неправильное параллельное подключение трёх светодиодов
Вот, казалось бы, и всё. Но есть проблема:
ТАК ДЕЛАТЬ НЕЛЬЗЯ!!!
Как отмечалось выше, светодиоды не обязательно имеют те характеристики, которые заявлены производителем. Всегда есть разброс. И вот мы задали ток в 0,35 ампер и смотрим на светящуюся линейку светодиодов. Но всем им нужен разный ток. Одному , как мы и рассчитывали 25мА, другому — 20мА, третьему 21мА, а вот нашёлся совсем кривой светодиод, ему нужно всего 15мА. А мы пропускаем через него 25 — почти в 2 раза больше. Светодиод греется и быстро перегорает. В линейке стало на 1 светодиод меньше. Теперь для питания оставшихся светодиодов нам требуется 35мА. Пока всё не выглядит особенно плохо. Мы ограничили ток с запасом. Мы молодцы. Но не выдержал ещё один светодиод. Осталось 13. Теперь весь наш ток делится не на 15, а на 13 светодиодов. На каждый из них приходится по 26мА. Теперь абсолютно все светодиоды работают на повышенном токе. Очень скоро перегреется следующий. Самые стойкие получат уже по 29мА — 116% от номинала. Всего 2 перегоревших светодиода запустили цепную реакцию. Скоро вся линейка перегорит, а вы так и не поймёте почему (ну или поймёте, мы же только что всё разобрали). Собственно, избавиться от такого печального сценария просто. Нужно к каждому светодиоду поставить по собственному токоограничительному резистору. Для тока в 25мА и напряжения 12В нужен резистор на 480 Ом. Это не спасёт от проблемы «кривых» светодиодов, но их перегорание никак не повлияет на остальные.
Достоинства: высочайшая надёжность.Недостатки: высокое потребление тока, высокая стоимость схемы.
Правильное параллельное подключение трёх светодиодов
Параллельное подключение светодиодов — идеальный вариант. Всегда стремитесь к тому, чтобы подключать светодиоды параллельно и ограничивать ток каждого светодиода по отдельности своим резистором. Если вы используете светодиодные драйверы (стабилизаторы тока), то каждому светодиоду нужно подключать свой драйвер. Именно поэтому параллельные схемы с большим количеством светодиодов становятся слишком дорогими. В реальности приходится идти на компромисс и объединять светодиоды в цепочки.
Двухцветный светодиод с двумя выводами ⋆ diodov.net
При изготовлении различных электронных конструкций часто применяют светодиод, например в узлах индикации или сигнализации работы аппаратуры. С обычными индикаторными светодиодами работали наверняка все, а от двухцветный светодиод с двумя выводами применяют далеко не все, потому что о нем мало кто знает из начинающих электронщиков. Поэтому я немного расскажу о нем и естественно мы подключим двухцветный светодиод в сеть переменного напряжения 220 В, поскольку эта тема по неизвестной мне причине имеет повышенный интерес.
И так, мы знаем, что «обычный» светодиод пропускает ток только в одном направлении: когда на анод подан плюс, а на катод – минус источника питания. Если изменить полярность источника напряжения, то ток протекать не будет.
Двухцветный светодиод с двумя выводами состоит из двух встречно-параллельно соединенных диодов, размещенных в общем корпусе. Причем корпус или, точнее говоря, линза имеет стандартные размеры и также всего два вывода.
Особенностью является то, что каждый вывод светодиода служит анодом одного светодиода и катодом второго.
Если на один вывод подать плюс, а второй минус источника питания, то один светодиод будет заперт, а второй засветится, например зеленым цветом.
При смене полярности источника питания – зеленый светодиод окажется запертым, а красный – засветится.
Двухцветные светодиоды выпускаются в таких цветовых комбинациях:
— красный – зеленый;
— синий – желтый;
— зеленый – янтарный;
— красный – желтый.
Как подключить двухцветный светодиод с двумя выводами к сети 220 В
Такой светодиод удобно применять на переменном токе, поскольку пропадает необходимость в применении обратного диода. Поэтому, чтобы подключить двухцветный светодиод к 220 В переменного напряжения достаточно добавить лишь токоограничивающий резистор.
Следует здесь сразу же сделать поправку, что номинальное напряжение в сети, оно же и в розетке, начиная с октября 2015 года, уже не привычные нам 220 В, а 230 В. Эти и другие данные отражены в ГОСТ 29433-2014. В этом же стандарте приводятся допустимые отклонения от номинального значения напряжения 230 В:
— номинальное значение 230 В;
— максимальное 253 В (+10 %);
— минимальное 207 В (-10 %);
— минимальное под нагрузкой 198 В (-14 %).
Исходя из этих допущений, необходимо рассчитать сопротивление токоограничивающего резистора из таких соображений, чтобы он не перегревался и через светодиод протекал достаточный ток для его нормального свечения при максимально допустимых колебания напряжения в сети.
Расчет токоограничивающего резистора
Поэтому, хотя номинальная величина тока 20 мА, мы примем за расчетное значение тока двухцветного светодиода 7 мА = 0,007 А. При этом значении он нормально светит, так как яркость светодиода не прямопропорциональна, протекающему через него току.
Определим сопротивление токоограничивающего резистора при номинальном напряжении в розетке 230 В:
R = U/I = 230 В / 0,007 А = 32857 Ом.
Из стандартного ряда номиналов резисторов выбираем 33 кОм.
Теперь рассчитаем мощность рассеивания резистора:
P = I2R = 0,0072∙33000 = 1,62 Вт.
Принимаем 2-х ваттный резистор.
Выполним пересчет для случая максимально допустимого напряжения при заданном значении сопротивления резистора:
I = U/R = 253 / 33000 = 0,0077 А = 7,7 мА.
P = I2R = 0,00772∙33000 = 1,96 Вт.
Как видно, при увеличении напряжения на допустимые 10 %, ток также вырастит на 10 %, однако мощность рассеивания резистора не превысит 2 Вт, поэтому он не будет перегреваться.
При снижении напряжения на допустимую величину, ток также снизится. При этом рассеиваемая мощность резистора тоже снизится.
Отсюда вывод: в качестве индикатора наличия сетевого напряжения 230 В достаточно лишь применить двухцветный светодиод с двумя выводами и токоограничивающий резистор сопротивлением 33 кОм с мощностью рассеивания 2 Вт.
Если посмотреть на такой полупроводниковый прибор при протекании через него переменного тока, то будет видно, что оба светодиода светятся одновременно.
На самом деле они поочередно мерцают с частотой 50 Гц, но наши глаза не успевают отслеживать столь быстрые мерцания и выдают нам непрерывное изображение.
