Как организовать поверхностный отвод воды?
Перед тем, как начать осуществлять дренажные мероприятия на личном земельном участке своими руками, определяют, какая именно система нужна, а потом составляют примерный план работы.
Если сложности с уходом воды касаются лишь отдельных частей территории и возникают только в период обильных дождей или активного снеготаяния, хозяева, как правило, ограничиваются локальным дренированием.
Если на участке в целом вода уходит равномерно, то в крупномасштабной дренажной системе нет потребности. Достаточно разместить водосборники под ливневыми трубами, и проблема с подтоплением или проникновением сырости в дом навсегда исчезнет из круга ваших интересов
Для этого в местах максимального скопления воды размещают водоприемники: герметичные емкости либо дренажные колодцы, соединенные каналами с общей ливневой канализацией. При более глобальной проблеме по участку прокладывают коммуникации для линейного дренирования.
Для оборудования системы сначала составляют проект расположения всех коммуникаций и определяют место размещения основного резервуара для забора лишней воды. Всю территорию участка покрывают сетью траншей глубиной около полуметра. Частоту расположения определяют исходя из уровня заболоченности всей территории. Если земля очень влажная, готовят максимальное количество каналов для отвода.
Для полноценной и качественной работы системы водоотводные траншеи прокладывают с уклоном в сторону расположения будущего водоприемника. Если земля на территории имеет неровную поверхность, каналы копают строго вниз по отношению к рельефу.
Когда же участок представляет из себя ровную площадь, уклоны создают искусственно. Это нужно для того, чтобы вода не застаивалась в дренажных коммуникациях, а максимально быстро уходила в естественные или искусственные водозаборники.
Самую частую дренажную сетку обустраивают на участках с глинистой и суглинистой почвой. На более легких грунтах каналы прокладывают реже. Узкие траншеи копают по краям периметра всей площади, постепенно увеличивая их широту по мере приближения к главному сливному колодцу. Максимально широкую траншею оставляют для канала, по которому весь объем воды проходит в сливной отсек.
Устанавливая лоток для линейного дренажа, в траншее сначала делают бетонную подушку высотой не менее 10 сантиметров. Она четко фиксирует водоотвод в земле и не дает ему сместиться в процессе возможного проседания почвы. Для дополнительной надежности внутри канала прокладывают армирующую сетку
Когда система полностью проложена, ее тестируют на работоспособность. Для этого с нескольких точек при помощи шлангов пускают мощные потоки воды. Если вода уходит на всех участках равномерно, значит комплекс функционирует нормально.
Когда же в некоторых местах влага течет медленней или застаивается, уровень уклона траншеи увеличивают. Потом лоточные каналы закрывают решетками, чтобы туда не попадали листья, мелкий мусор и прочие инородные элементы, способные забить стоковую систему.
Для оборудования поверхностных дренажных систем стоит использовать бетонный лоток с решеткой из оцинкованной стали. Он имеет отличные эксплуатационные характеристики, пропускает воду со скоростью более 4 л/сек и выдерживает нагрузку до полутора тонн
По окончании работ, связанных с обустройством линейного дренажа, прилегающую территорию декорируют сообразно собственным вкусам и общей идее ландшафтного дизайна, принятого на участке.
Разновидности
Существует несколько видов дренажных колодцев из бетонных колец:
- смотровой;
- поглотительный, или его еще называют фильтрующим;
- дождеприемный, или его называют накопительным;
- поворотный.
Смотровой
Данная конструкция отвечает за состояние трубопровода. С течением времени образуется ил, вместе с которым попадают частицы глины, песка и земли. Если твердые частицы проникнут внутрь, то они могут навредить стенкам труб. Что этого не случилось, устанавливают дренажные смотровые конструкции.
Такое возведение может быть поворотным/простым. Очистка происходит с помощью напора воды.

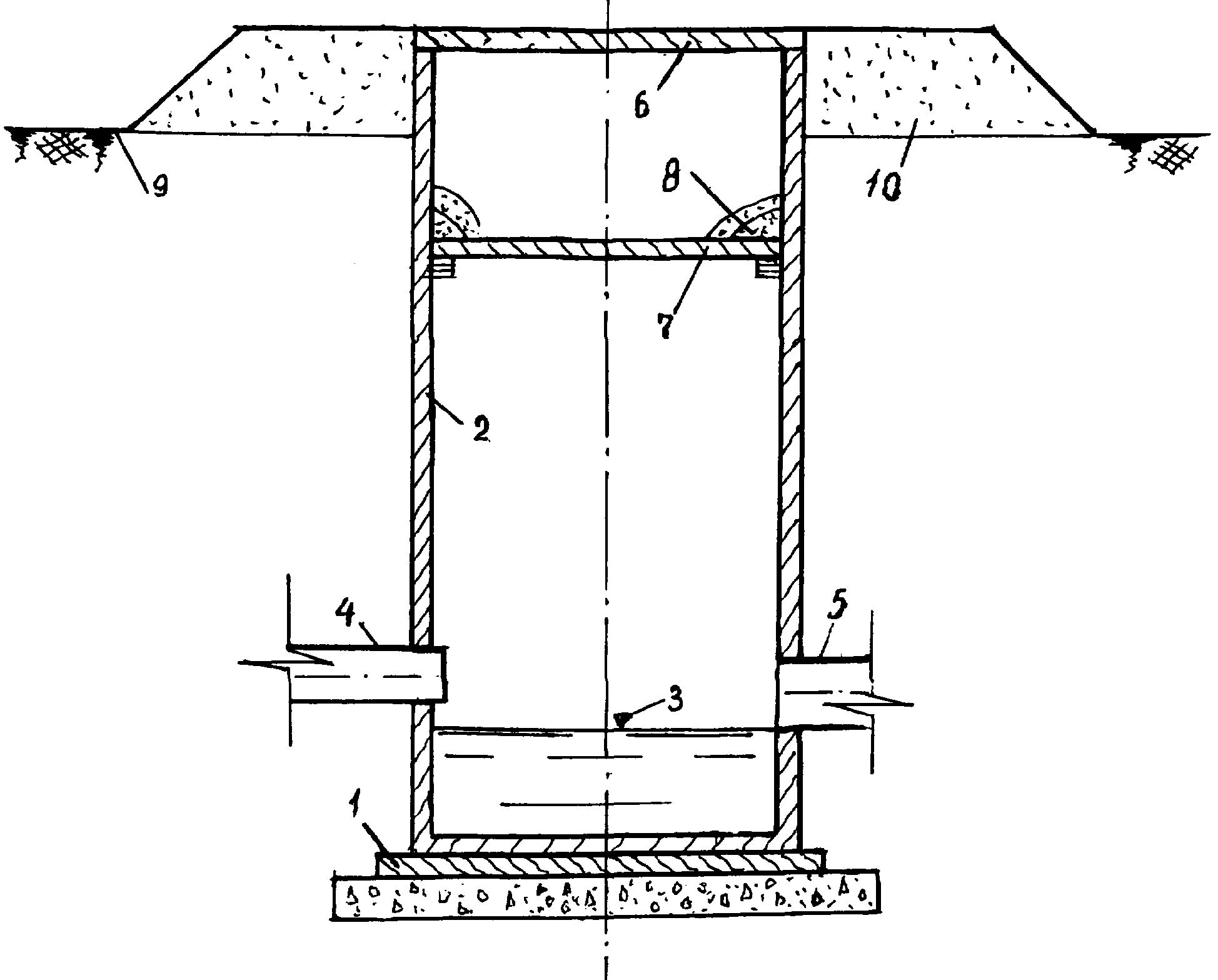

Что касается устройства, то дренажный колодец из бетонных колец смотрового вида устроен очень просто. Фитинги выступают в роли соединителя труб. Тело (внутренность) бывает гладким/гофрированным.
Иногда встречаются смотровые конструкции со ступенчатой формой. Верх сооружения закрывают крышкой.
Что касается размеров, то, как правило, они небольшие (в пределах 350-450 мм в диаметре). Иногда встречаются и крупногабаритные сооружения (в диаметре составляют 800-1400 мм).
Фильтрующий
Схема фильрующего колодца
Бетонный фильтрующий колодец для дренажа используется для очистки и осушения приусадебного участка. Она неплохо очищает стоки от загрязнений. Для строительства понадобятся армированные звенья (также подойдет железобетонные или простые, изготовленные из бетонной смеси).
Технология:
- Роют котлован, глубиной в два метра. Диаметр — немного больше диаметра кольца.
- Погружение звена. Одно устанавливают на другое.
- В днище и пространство, которое находится за звеньями, помещают щебень.
- проделывают дыры для труб. Для этого применяют алмазное бурение (стоит учесть, что данный процесс обойдется не дешево).
- Если верх конструкции находится выше уровня грунта, то его удаляют.
- Верх конструкции застилают геотекстильным материалом.
Дождеприемный
Дождеприемную конструкцию сооружают для того, чтобы в ней накапливалась жидкость, которая приходит с ливневого септика. Водоприемное сооружение должно обладать днищем, на которое помещают подушку из бетонной смеси или же можно сделать стяжку.
Щели следует заделать джутовым волокном в том случае, если соединения звеньев не происходит в замок.
Технология, схожа с фильтрующим колодцем. Отличие составляет наличие насоса и расположение емкости (ее устанавливают ниже проходящего трубопровода).
Возводят обычно в том случае, если грунтовой слой состоит из суглинистых/глиняных/скалистых пород.
Поворотный
Суть данной конструкции состоит в том, что к ней, в отличие от других видов колодцев, удобно подвести угловые, а также крестообразные трубы.
Устройство колодца из бетонных колец такого типа не мудреное:
- Выкапывают яму на пару звеньев.
- В них проделывают небольшого диаметра дыры, через которые будут проводить трубы.
- Выполняют угловые соединения.
- Верх колодца закрывают крышкой.
Каким должен быть насос для откачки дренажных вод
Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.
Для периодической откачки отложений ила и песка применяют мощный и производительный насос. Если насосом откачивают пруд, добывают песок или углубляют дно порта – наверняка он подходит и для избавления от отложений дренажного колодца.
Погружной насос для колодца поможет легко откачать жидкость переполняющую емкость Источник abad.uz
Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.
В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:
- Насос по типу грязевого откачивает воду из дренажного колодца.
- Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
- Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
- Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.
Ручной способ очистки самый дешевый, но не самый чистый Источник megapolis-tula.ru В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).
Чем грозят грунтовые воды?
Многие поначалу не придают особого значения тому, что дождевая вода долго стоит на вашем участке и не впитывается в почву. Начинают об этом задумываться, когда обнаруживают воду в гараже или видят, что фундамент загородного дома сырой и начинает разрушаться.
При излишках воды в почве развиваются и размножаются многочисленные армии патогенных микроорганизмов и, как следствие, приходят болезни. Огород перестает радовать обильным урожаем, плодовые деревья гибнут от близости грунтовых вод.
Вам, конечно, не понравится жить в сыром доме, ставить свою машину в гараже, где в смотровой яме стоит лужа воды, пробираться к дому словно по болоту после очередного дождя. На таком участке вы не дождетесь хорошего урожая со своих грядок.
Чтобы всего этого избежать, надо построить дренажный колодец своим руками.
Каким должен быть насос для откачки дренажных вод
Насос – обычный атрибут колодцев всех типов. Для откачки дренажных вод применяют как стационарные, так и периодически используемые насосы. Для постоянной работы подбирают насос небольшой производительности, но достаточной мощности типа погружного дренажного, дренажного поплавкового.
Для периодической откачки отложений ила и песка применяют мощный и производительный насос. Если насосом откачивают пруд, добывают песок или углубляют дно порта – наверняка он подходит и для избавления от отложений дренажного колодца.
Погружной насос для колодца поможет легко откачать жидкость переполняющую емкость Источник abad.uz
Подходящие для удаления отложений насосы называют по-разному: грязевой насос, погружной насос, фекальный насос, центробежный насос, песчаный насос, гидравлический насос – вопрос не в принципе действия или наименовании, а в том, чтобы это устройство предназначалось для откачки именно отложений, включая ил, песок и даже мелкие камушки.
В принципе, любой насос по техпаспорту «дренажный» должен откачивать накопившиеся отложения, но для этого ему может не хватать мощности (скажем, насос «Малыш») или пары. Для очистки от отложений обычно применяют два насоса. Также, может потребоваться ёмкость порядка 200 – 300 литров. Последовательность работ следующая:
- Насос по типу грязевого откачивает воду из дренажного колодца.
- Насос по типу водяного подаёт, по возможности мощной струёй, из ёмкости или другого источника чистую или отстоянную воду.
- Насос по типу грязевого (например Pumpex серии SK, Макита, Кёрхер, Грандфос), включаемый с началом подачи струи воды, откачивает взмученную воду, унося отложения.
- Другой вариант чистки отложений: бригада вычёрпывает отложения вёдрами, мастерками, лопатами вручную.
Ручной способ очистки самый дешевый, но не самый чистый Источник megapolis-tula.ru В любом случае, дренажные накопительные колодцы предусматривают обслуживание с помощью насосов (перед ручной чисткой воду всё равно надо откачать).
Инструменты и материалы для дренажника из бетонных колец
Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:
- с дном;
- сквозные;
- с люком и крышкой.
Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.
Пошагово: копка и установка своими руками
Монтаж осуществляется двумя способами:
- Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
- Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.
Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.
На следующем этапе происходит копка траншей для прокладки трубопровода.
В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.
После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.
Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.
Сфера применения
Пластиковые колодцы универсальные, их можно использовать в различных целях. Это дренажные, переливные, инспекционные, канализационные и другие типы конструкций. Внутренние стенки гладкие, это исключает образование осадка, скоплений грязи или ила.
Переливные типы колодцев используются для снижения, контроля интенсивности потока. Тип и особенности конструкции могут быть различными, все зависит от условий монтажа, примерных объемов рабочего потока.
Инспекционные емкости распространены для дренажных, сточных систем. Они позволяют периодически осматривать состояние труб, проводить очистку от скоплений ила, загрязнений, попавших в систему. Также конструкции этого типа применяются для контроля уровня потока.
Канализационные колодцы входят в систему общего сбора и отвода стоков. Преимуществом пластика в данном случае выступает простой уход и снижение количества осадков. На стенках не налипает грязь, стоки уходят из колодца быстро, не требуя специального ухода или дорогостоящей очистки.
Самостоятельный монтаж дренажных колодцев
Рассмотрим, как сделать дренажный колодец своими руками. В зависимости от вида колодца различаются и способы его изготовления.
Монтаж накопительного колодца из пластика
Материалом для изготовления такого колодца может служить гофрированная пластиковая труба различного размера.
1. Выкапывается котлован под будущий резервуар.
2. Отмеряется необходимая длина гофрированной трубы, после чего производится ее обрезка.
3. В яму засыпается песчаная подушка или создается твердое бетонное основание.
4. В подготовленный котлован устанавливается подготовленная емкость, имеющий отводы для подключения труб. Отверстия для входных труб можно проделать уже после установки емкости на постоянное место. Многие готовые колодцы уже имеют специальные отводы, поэтому подключать их к дренажной системе несложно.
5. При помощи битумной мастики к трубе приклеивается пластиковое дно.
6. Производится ввод в колодец дренажных труб и герметизация щелей.
7. Промежутки между стенками колодца и котлована засыпаются щебнем, песком или смесью песка с цементом.
8. Сверху накопительный резервуар накрывается крышкой для предотвращения его загрязнения и на этом монтаж дренажного колодца можно считать выполненным.
Устройство дренажного колодца своими руками смотрового типа производится по аналогичной схеме, кроме установки насоса. Также отсутствует необходимость его размещения в самой низкой точке участка.
Монтаж дренажного полимерного колодца
Установка колодца из бетонных колец
Для изготовления бетонных колодцев лучше использовать армированные кольца с замком. Если их нет, то подойдут и обычные бетонные изделия. Чем толще они будут, тем дольше прослужат.
Для устройства дренажного колодца из бетонных колец рекомендуется использовать изделия с замком
Работа выполняется при помощи специальной погрузочной техники в такой последовательности:
1. Подготавливается котлован нужных размеров.
2. На дно котлована насыпается песок или гравий. Если изготавливается фильтрующая емкость, то толщина подушки должна быть не менее полуметра.
3. На подушку укладывается первое кольцо с дном. Если используются кольца без дна, то снизу первого кольца изготавливается бетонная стяжка.
4. Очередные кольца укладываются поверх предыдущих. При установке бетонных колец обеспечивается заделка швов между ними бетонным раствором или битумной мастикой.
5. Когда установлено последнее кольцо, в нем проделывают отверстия (если их еще нет) для входа дренажных труб.
6. В отверстия кольца выводят трубы, после чего все стыки тщательно герметизируют.
7. Сверху колодца устанавливается крышка. Можно использовать пластиковые или металлические крышки, так как бетонные изделия слишком тяжелы.
8. Пустоты между стенками ямы и бетонными кольцами засыпаются песком, гравием или щебнем.
Обустройство дренажного колодца не является очень сложной задачей. С такой работой можно справиться самостоятельно, особенно при монтаже пластиковых изделий.
Особенности установки смотровых дренажных колодцев
Колодец дренажный смотровой 315х1000 мм используется как для обслуживания трубопровода, отводящего воду на территории вокруг дома, так и для водоотведения с участка. Эта конструкция необходима для контроля за состоянием дренажной системы. Ведь, как и любое оборудование, она требует регулярного проведения профилактических работ, которые включают как минимум промывку труб.
Смотровые дренажные колодцы должны устанавливаться там, где идут трубы для отведения излишней влаги. Они бывают 3 видов:
- линейные;
- поворотные;
- узловые, при наличии 1 или 2 узлов присоединения.
Если они расположены по прямой линии, значит расстояние, где должны размещаться смотровые колодцы для дренажа, не должно превышать 50 м. Однако это правило действует только для труб, диаметр которых составляет от 200 до 450 мм. Если он меньше, рекомендуется формировать смотровые устройства чаще — каждые 35 м, а если больше — реже. Ведь от их диаметра во многом зависит скорость засорения, а также легкость и удобство проведения профилактических работ.
Если характеристика участка включает высокий уровень грунтовых вод, повышенную влажность почвы, а также скапливание на территории осадков и плохое их впитывание в грунт, нужно обязательно обустроить дренажные системы. Особенно вокруг дома, чтобы не допустить негативного воздействия воды на фундамент здания и затопления подвала.
В этом случае необходимо устанавливать смотровое сооружение с учетом поворотов трубопровода. На каждые два изгиба обязательно должен быть колодец. Ведь слабое место в любой дренажной системе — это повороты, так как именно там больше всего скапливается ила, земли и других мелких частиц.
Если система оснащена хорошими фильтрами, она обеспечит длительное ее функционирование без перебоев, однако со временем сторонние частички все равно начнут проникать в трубопровод.
В некоторых случаях смотровой дренажный колодец может осуществлять роль поворотного. Для этого нужно дополнительно вмонтировать несколько труб.
Важную роль играет люк. Он должен быть прочным и надежным, ведь, в первую очередь, это безопасность людей.
Что это такое, как работает устройство?
Колодец для дренажа – это специальная шахта в земле, изготавливаемая из ЖБИ или ПВХ. Он состоит из дна, рабочей зоны, люка и позволяет собирать излишек воды с участка. По трубе внутрь шахты поступает вся влага, и он позволяет производить чистку всей системы.
Особенно необходим дренаж, когда дом располагается в низине, а в местности сравнительно большой уровень осадков или совсем рядом имеется грунтовая вода.
Установка дренажного колодца :
- исключает затопление погреба и подвального помещения;
- снижает давление от грунтовых вод;
- осушает почву на участке.
Схема ревизионной шахты состоит из таких элементов:
- люк. Он не допускает попадание в яму лишнего мусора, а также позволяет обслуживать коллектор;
- горловина – несущая часть сооружения;
- шахта – вертикальный туннель;
- дно – используется для сбора осадков.
Смотровые системы для дренажа необходимы:
- для периодической промывки конструкции;
- наблюдения за работоспособностью труб;
- осуществления планового техобслуживания.
При отсутствии этой коммуникации на придомовой территории будет скапливаться вода. Если даже проложить дрену и не установить смотровой колодец, то вся система будет забиваться, а влага останется в почве.
Материалы изготовления смотровых колодцев
Смотровые колодцы могут быть промышленного или самостоятельного изготовления. Как правило, проект колодца согласовывается с эксплуатирующей организацией.
Промышленность предлагает различные варианты готовых смотровых дренажных колодцев выполненных из: бетона, полимеров или композитов. Колодцы самостоятельного изготовления дополнительно могут выполняться из кирпича, бута. У каждого материала есть свои плюсы и минусы.
Подавляющее большинство дренажных колодцев изготовлено из армированного бетона. Применение бетона имеет свои плюсы:
- отличное сопротивление выталкивающей силе воды;
- способность держать большие нагрузки;
- возможность изготовления вручную на месте сооружения;
- невысокая цена.
Армированный бетон имеет плотность примерно в 2,5 раза больше чем вода. Имеет большую массу и высокий коэффициент трения с окружающим грунтом, что хорошо компенсирует выталкивающую силу воды.
Вместе с тем большая масса бетона имеет свои минусы:
- необходимость применения грузоподъемной техники;
- сложность выполнения отверстия для ввода и вывода дренажных труб;
- необходимость обустройства подъездных путей на период проведения монтажных работ;
- невозможность добиться полноценной водонепроницаемости.
Композитные и полимерные смотровые колодцы заводской готовности могут применяться на трубопроводах до 400мм.
Современное градостроение все чаще использует полимерные дренажные колодца. Для этого есть ряд причин:
- простота монтажа;
- широкий выбор фасонных частей;
- высокая скорость сооружения;
- герметичность;
- малый вес.
Перевозка полимерных или композитных колодцев осуществляется обычным грузовым транспортом. Для сборки и установки колодца достаточно трех человек. Однако и у таких колодцев есть минусы:
- высокая цена;
- недостаточная устойчивость;
- изготовление по индивидуальным проектным данным стоит очень дорого.
При приобретении пластикового колодца необходимо обращать внимание на выдерживаемые нагрузки, особенно если колодец монтируется в пределах проезжей части. Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами
К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение
Кирпичные колодцы имеют плюсы и минусы сходные с бетонными колодцами. К дополнительному преимуществу кирпичного колодца можно отнести простоту достижения заданных размеров. Однако такой колодец требует большего времени на возведение.
Особенности
В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.
Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.
В системе должно располагаться несколько колодцев:
- смотровой;
- поворотный;
- колодец под отходы хозяйственного характера;
- колодец для дождевой воды.
Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.
Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.
Особенности обустройства согласно СНиП заключаются в следующем:
- перед работами нужно определиться, в каком месте будет находиться колодец;
- на местности потребуется создание разметки;
- деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
- к строительной площадке нужно обеспечить незатруднительный проезд техники;
- потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.
К канализационным колодцам предъявляются следующие технические требования:
- смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
- на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
- в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
- между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
- диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.
Типы дренажных смотровых колодцев
Смотровые колодцы, предназначенные для безнапорной дренажной системы, делят на следующие типы:
линейные;
поворотные;
узловые с одним или двумя узлами присоединения.
Стандартные конструкции смотровых железобетонных колодцев заводской готовности разработаны согласно серии 3.003.1-1/87 «Сборные железобетонные цельноформованные колодцы для подземных трубопроводов».
Конструктивно смотровые колодцы всех видов канализационных систем отличаются количеством входных/выходных отверстий и их расположением
Линейные колодцы устраивают на прямолинейных участках трубопровода, имеют две трубы: подающую и отводящую.
Поворотные колодцы характеризуются допустимым углом поворота трубопровода, который зависит от диаметра трубы и размера рабочей камеры.
Узловые колодцы строят с таким расчетом, чтобы подсоединяемые трубопроводы имели острый угол с магистральным трубопроводом по ходу движения жидкости.
На схеме представлены планы смотровых колодцев с рабочими камерами 1000, 1200, 1500 мм (+)
Разновидности дренажных пластиковых колодцев
Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.
Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:
- Колодец поворотный;
- Колодец смотровой;
- Колодец коллекторный;
- Колодец поглотительный.
Поворотные колодцы
Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.
Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.
В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.
Смотровые колодцы
Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.
Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.
Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.
В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.
Коллекторные колодцы
Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.
Колодец в обязательном порядке должен быть укомплектован дренажным насосом.
Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.
Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно
Это особенно важно при высоко расположенных грунтовых водах
Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.
Поглотительные колодцы
Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.
Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.
Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.
Инструменты и материалы для дренажника из бетонных колец
Устройство требует сбора необходимого строительного инструментария. Исходя из проекта и способа монтажа, можно использовать ЖБИ различных типоразмеров, например:
- с дном;
- сквозные;
- с люком и крышкой.
Большой вес колец требует привлечения подъемной техники для аккуратной их установки и транспорта, чтобы их доставить. Потребуются лопаты для копки траншей и ям, если объем работ большой, то заказывается спецтехника. Чтобы правильно установить ЖБ-кольца, требуется песок, щебень и гравий.
Пошагово: копка и установка своими руками
Монтаж осуществляется двумя способами:
- Если диаметр кольца позволяет, сразу устанавливаете его в положенном месте. Внутрь него залезает человек и начинает подкапывать. Постепенно вынимается грунт, и оно будет опускаться вниз под своим большим весом. По такой технологии устанавливаются все кольца без привлечения спецтехники.
- Предварительно копается шахта. Диаметр ямы должен быть на 400 мм шире наружного кольца. Копка может выполняться вручную, если нет возможности подъезда экскаватора к месту работы. Перед установкой колец дно рекомендуется засыпать подушкой из гравия толщиной до 200 мм. Особенно это хорошо, когда почва мягкая. Если коллектор будет накопительным или ревизионным, то нижнее кольцо должно иметь герметичное дно. Сделать его можно самостоятельно.
Независимо от способа установки, стыковка колец осуществляется при помощи цементно-песчаной смеси. После ее высыхания внутреннюю часть сооружения рекомендуется обработать гидроизоляционным битумно-полимерным составом.
На следующем этапе происходит копка траншей для прокладки трубопровода.
В нужных местах перфоратором пробивается дырка в кольце. В отверстие выводится труба, после чего это место обязательно замазывается цементно-песчаным раствором и битумно-полимерной гидроизоляцией.
После окончания установки с наружной стороны кольца все пустое пространство заполняется щебнем. После подсыпки камней слоем до 0,5 м остальное засыпается глиной.
Если будет крышка из ЖБ, то она просто устанавливается сверху сооружения, и в ней монтируется люк.
