Как снять выключатель со стены, что для этого нужно

Обязательный этап – отключение сети электропитания

Любые работы, проводимые с электричеством, должны выполняться после его отключения. В доме проводка обычно расходится на несколько частей. Каждая из веток отвечает за свой участок и функции на нем.

Распределительный автомат стоит обычно в коридоре или подвале, на нем отключается нужный рычаг, после этого проверяется напряжение на выходе. Если нет уверенности в том, какой именно лепесток выключить, лучше полностью отключить автомат.


Автомат отключения электричества.

Что касается владельцев квартир, то их распределительный щиток находится на этаже в подъезде. Главное не перепутать и не выключить свет соседям.

Точно ли причина в выключателе?

Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.

Проверьте, есть ли освещение в других комнатах. Если нет, то посмотрите на вводной автомат, быть может вы превысили допустимую нагрузку, включив одновременно электрочайник, утюг и микроволновую печь, и он отключился. Выйдите на площадку, узнайте у соседей, есть ли свет у них, быть может, напряжение отсутствует во всём доме.

В случае, когда свет не загорается только в одной комнате, а во всех остальных есть, круг возможных причин сужается. Проверьте целостность лампочки и исправность патрона в осветительном приборе. Если со светильником всё в порядке, значит, не остаётся другого выхода, как снять выключатель и обследовать его внутренности.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство

Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Нюансы при разборке различных видов выключателей

Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте

При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления

Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки

Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Это интересно: Проходные выключатели или бистабильное реле

Приступаем к демонтажу розетки

После выполнения подготовительных работ можно приступать к снятию розетки со стены.

На первом этапе нужно внимательно осмотреть конструкцию розетки

Если головки шурупов находятся непосредственно на корпусе розетки, то их необходимо осторожно раскрутить плоской или крестовидной отверткой.
Иногда шурупы на корпусе отсутствуют. В этом случае они расположены под декоративной рамкой, которая прикрывает розетку

Для того чтобы снять рамку с розетки ее нужно аккуратно поддеть отверткой, после чего она легко отойдет от корпуса розетки.
Для демонтажа встроенной в стену розетки достаточно просто снять декоративную рамку.
Демонтировать розетку, расположенную на поверхности стены, можно после того, как будет раскручен ее корпус.
После снятия всех частей розетки (корпуса и рамки) следует тщательно заизолировать все провода.

Если розетка с заземлением , то, скорее всего, к ней подведено 3 провода.

Часто возникает необходимость демонтажа розеток с выключателем. Розетка с выключателем – более современное устройство, чем просто розетка. Такое соединение конструкций весьма практично, так как к одной ветви можно подключить как саму розетку, так и осветительные приборы. Если розетка с выключателем выйдет из строя, то демонтажу подлежит вся коробка. В конструкции такой розетки кроме шурупа, который закрепляет коробку возле разъемов розетки, предусмотрен крепежный элемент еще и под клавишей выключателя. Для демонтажа розеток такого типа при помощи плоской отвертки снимается кнопка выключателя. Далее выкручиваются все крепежные элементы, фиксирующие коробку на стене, после чего корпус розетки нужно потянуть на себя.

Монтаж розеток на стену осуществляется в обратном порядке.

Если розетка полностью утоплена в стену и ее демонтаж заключался только в снятии декоративной части, то ее вновь необходимо установить в посадочное место и зафиксировать шурупами при помощи подходящей отвертки.

В том случае, когда розетка находится на поверхности стены, нужно аккуратно вынуть из стенки все электрические провода и закрепить их на свои места в корпусе розетки, после чего он надежно фиксируется посредством крепежных элементов.

Для безопасного и качественного монтажа или демонтажа электрических розеток и выключателей совсем необязательно быть квалифицированным специалистом. Главное иметь общие понятия об устройстве и работе электроприборов и соблюдать все правила по технике безопасности.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:


Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.

  • Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
  • При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место

А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные

Как перенести — инструкция

Предположим, перед нами стоит задача иного рода — по каким-либо соображениям, необходимо поменять место базирование прибора, активирующего освещение в комнате. Тогда в первую очередь надо задуматься о том, что кроме отвёртки понадобятся ещё кое-какие инструменты.

В первую очередь это касается спрятанной в стену проводки. Перенос выключателя здесь подразумевает долбление канала для кабеля и высверливание нового гнезда для прибора. Поэтому дополнительно понадобятся перфоратор с канальной лопаткой, а также коронка по бетону для перфоратора. Потребуется и новый кабель, двухжильный с сечением проводов 1,5 мм, а также канцелярский нож для удаления изоляции. Ну и под конец пригодится шпаклёвка для заделывания канала. Составим список:

  • перфоратор с лопаткой и коронкой,
  • кабель 2х1,5 мм (метраж в зависимости от длины переноса),
  • канцелярский нож,
  • шпаклёвка и мастерок для шпатлевания.

Приготовив всё необходимое, начинаем процесс.

  1. Удаляем выключатель по ранее описанному алгоритму.
  2. Отмечаем новое место, которое запланировали для нашего прибора, а также прочерчиваем линию кабеля по кратчайшему пути. Для этих целей используем простой карандаш.
  3. Штробим перфоратором канал для проводов.
  4. Высверливаем гнездо для выключателя.
  5. Вытаскиваем стакан под наш прибор со старого места и вставляем в новое.
  6. Подсоединяем к освобождённым концам старых проводов новый кабель, при этом автомат должен быть отключён.

    Здесь необходимо учитывать, что к выключателю всегда подходит один питающий фазовый провод от щитка, а отходит такой же — к светильникам. Поэтому нужно к силовой линии подсоединить коричневый провод, а к линии светильников — синий, чтобы не запутаться.

  7. Укладываем кабель в проделанный канал. Замазываем шпатлевкой.
  8. Устанавливаем выключатель по ранее описанному алгоритму.

При подсоединении прибора на новом месте коричневый провод используем, как подводящий, а синий — как выходящий.

В случае с открытой проводкой всё гораздо проще: после разъединения питающего автомата выключатель откручивается от стены, отсоединяется от кабеля и прикрепляется в другом месте. Затем проводят недостающие жилы. Кабель обычно прячут в декоративный короб. В конце процесса провода подсоединяют к выключателю.

Короб подбирают под цвет стены

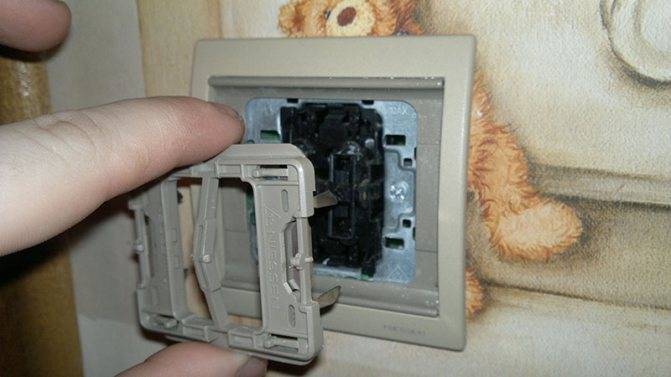

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования. В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку. К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Для снятия рамки потребуется крестовая отвертка

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку

Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя

Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Подключение на примере двухклавишного выключателя

В двухклавишном выключателе света, фазный провод подключается на общий контакт, а далее замыкается с одной из двух, или сразу обеими коммутируемыми линиями. Они могут включать разные группы светильников или группы ламп в одном светильнике. К месту установки двухклавишного выключателя должен быть подведен трехжильный провод.

Перед подключением следует убедиться, что подрозетник установлен ровно, а тип крепления соответствует устанавливаемому выключателю света. Затем фазный провод подключается к общему контакту, а провода от светильника к коммутируемым. При установке выключателя в подрозетник, надо следить за тем, чтобы не повредить находящиеся внутри него провода. Нельзя использовать подрозетник, как место для соединения проводов, все соединения должны производиться в распределительной коробке.

Работая с электропроводкой, даже если вы убедились в отсутствии напряжения, надо действовать также аккуратно, как если бы вы работали под напряжением. Не стоит без необходимости прикасаться к оголенным проводам и токоведущим частям. На выключенный автомат, если он находится в другом помещении, обязательно прикрепите записку: «Не включать!». Не пренебрегайте правилами электробезопасности!

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

  • “L” (для обозначения L и 1), “1” (для обозначения 1 и 2) – контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
  • “1” (для обозначения L и 1), “2” (для обозначения 1 и 2) – отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть .

Для выполнения работа по замене выключателя нам понадобилось:

Материал

выключатель – 1

Инструмент

  • указатель напряжения
  • плоская и крестовая отвертки

Обычно разборка выключателя света в квартире требуется тогда, когда он сломался, то есть чтобы его заменить на новый. Некоторые производители в целях улучшения декоративности элемента делают незаметными отверстия для демонтирования, в основном это бренды: Legrand, Schneider, Viko. Из-за этого человек, который решил заняться ремонтом может случайно повредить корпус либо долго искать зажимы и разъемы. В статье будет представлена подробная инструкция по снятию выключателя и розетки.

Как разобрать выключатель

Вашему вниманию подробная пошаговая фото инструкция о том как правильно разобрать клавишный выключатель освещения.

Технология демонтажа всех производимых сейчас клавишных выключателей схожа, основные отличия связаны с разными вариантами крепления рамки к механизму. В этой статье мы, для наглядности, специально разберем сразу несколько различных моделей, после чего вы легко сможете самостоятельно разобрать практически любые клавишные выключатели, независимо от производителя.

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

Начинаем разбирать выключатель:

1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте проведения работ!

2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя , часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой

Действуйте осторожно, чтоб не испортить внешний вид выключателя

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя . Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

Выбор нового выключателя – советы при поку​пке

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

Убираем клавиши: как снять выключатель для поклейки обоев

Чтобы снять выключатель для поклейки обоев, потребуются инструменты.

А именно
:

  • Отвертка – плюс и минус;
  • Индикаторная отвертка;
  • Переносной осветительный прибор.

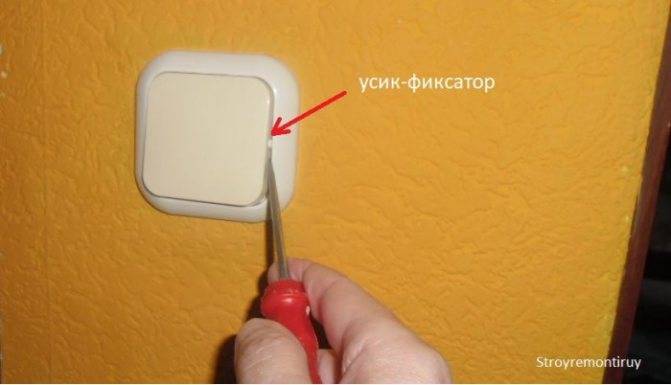

С помощью минусовой отвертки надо убрать клавиши выключателя, для чего надо установить её острием между рамкой и одной из клавиш, сверху или снизу. Небольшим усилием и применив отвертку как рычаг, надо поддеть клавишу, и помогая рукой вытащить её из пазов. Вторая клавиша убирается уже свободно. При помощи индикаторной отвертки надо убедится в отсутствии электронапряжения, для этого ее нужно приложить обязательно к каждому из электроконтактов. Если выключатель располагается в темном месте, то следует воспользоваться фонарем или другим переносным источником света, чтобы не испортить выключатель и спецоборудование.

Проверяют целостность электроконтактов и наличие на них электронапряжения, после чего делают вывод о том, в рабочем ли состоянии находится устройство. Когда есть надобность в демонтировании выключателя, для наиболее детального осмотра с отключением от электросети, или есть 100% уверенность, что нужна замена устройства, то следует снять не только клавиши, но и рамку-фиксатор, которая в свою очередь держит декоративное обрамление. Чтобы это выполнить, необходим тот же набор инструментов, но если выключатель прикреплен при использовании крестообразных болтов, то в дополнение потребуется воспользоваться плюсовой отверткой.

Рамка-фиксатор располагается сразу под клавишами, и снять её можно используя минусовую отвертку. Она прикреплена на защёлки, они присутствуют на корпусе выключателя, поэтому нужно отверткой поддеть зубцы и рукой потянуть её на себя. После того как получилось открыть и снять можно приступать к отделке помещения. После поклейки надо собрать выключатель. Сборка производится в обратной последовательности.

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

  1. Снимают старые обои,
  2. Подготавливают стену (при необходимости),
  3. Готовят клей и нарезают новые обои,
  4. Выключают свет на счётчике,
  5. Снимают розетки,
  6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.
