Выбираем электрический провод для наружной проводки на улице

Морозостойкие кабели — обзор силовых, гибких, контрольных, бронированных, коаксиальных марок кабеля

Силовой – ВВГнг-ХЛ

Гибкий морозостойкий уличный кабель применяется при температуре до -600С для монтажа на открытом воздухе. Используют его в стационарных установках для распределения энергии на переменное или постоянное напряжение.

Гибкий – КГ-ХЛ

Его производят в трех вариантах:

  • обычный кабель КГ – от -40С до +50С;
  • тропический КГ-Т– от -10С до +55С;
  • холодостойкий КГ-ХЛ– от -60С до +40С

Допустимо укладывать на улице без предварительного прогрева, если температура составляет не ниже -400С. Кабель гибкий и морозостойкий, не боится перепадов температур.

Контрольный – КВВГ-ХЛ

Предназначается для присоединения к неподвижным приборам. Может применяться при температуре от -60С до +40С.

Бронированный – ВББШнг-ХЛ

Подходит для прокладки на открытом воздухе, в земле, для использования на реках и озерах. Высота над уровнем моря не должна превышать 4000м, а температурный диапазон от -600С до +400С. Укладка без прогрева допустима при -150С.

Коаксиальный — РК 50-7-35

Кабель коаксиальный морозостойкий предназначается для систем спутниковой и радиосвязи, кабельного телевидения, систем видеонаблюдения. Рабочая температура составляет от – 600С до +85°С.

Посмотреть все морозостойкие кабели

На что следует обратить внимание при выборе кабеля

Ну, а теперь давайте разберем, как подобрать кабель для электропроводки? Зная структуру и маркировку, сделать это не так уж сложно.

Выбираем кабель для проводки

  • Давайте пойдем по пути от противного. Поэтому сразу отметаем кабели с броней. Работать с ними крайне неудобно, да и не может наша проводка подвергаться таким механическим усилиям, чтобы повредиться. Кроме того, такой кабель категорически запрещено использовать во влажных помещениях и на улице.
  • Затем сразу отметаем кабели, предназначенные на напряжение выше 0,66кВ. Ведь напряжение в нашей сети 220 или 380В и переплачивать за более толстую изоляцию нет никакого смысла.

Кабель ВВГ

  • Теперь что касается сечения. Для бытовых нужд обычно достаточно кабеля с сечением одной жилы до 16 мм2, и то для подключения мощного силового оборудования. В квартире или в доме обычно достаточно кабеля с сечением в 4 мм2.
  • Количество жил зависит от типа сети, в которой предстоит его монтировать. Для трехфазной сети в 380В нам потребуется пятижильный кабель, для однофазной сети в 220В нам хватит трехжильного кабеля, как на видео.

Кабель НУМ

Исходя из всех выше перечисленных условий, выбор не так уж велик. Наиболее распространенными являются варианты кабеля ППГ, ВВГ или НУМ, хотя последний правильнее называть HYM, так как он выполнен по немецким стандартам и является аналогом ВВГ.

Факторы внешней среды, влияющие на уличную проводку

Кабельная линия, проложенная на открытом воздухе, подвергается воздействию большого количества негативных факторов, а именно:

  • ультрафиолета;
  • высокой или минусовой температуры;
  • ветра;
  • влаги и обледенения.

Ультрафиолет разрушительно влияет на определенные виды изоляции кабеля. Разрушение происходит медленно, но безвозвратно, в результате чего проводник теряет свою изоляцию и больше не может эксплуатироваться. Поэтому для прокладки проводки в условиях уличной среды необходимо использовать только те модификации кабелей, изоляция которых является устойчивой к солнечным лучам.

Отрицательная температура также приводит изоляцию проводников в негодность, так как она растрескивается под ее воздействием. Поэтому выбор кабеля для уличной прокладки должен сопровождаться выяснением диапазона его рабочей температуры. В большинстве случаев выпускается кабельная продукция, которая разрешена к эксплуатации при температуре до – 20 градусов по Цельсию.

Повредить изоляцию кабеля и сам кабель также может и сильный ветер, поэтому в процессе уличной прокладки необходимо принимать в учет климатические особенности этого региона. Кроме этого, если регион характеризуется повышенным образованием гололеда, то этот фактор также следует учитывать при выборе кабеля для уличной прокладки. Из-за обледенения проводник становится значительно тяжелее, и если пролет очень длинный, он может просто оборваться под этим весом.

Какой кабель выбрать для прокладки по воздуху

Для организации уличной проводки по воздуху можно использовать провода СИП, а также кабели ВВГ и его модифицированные варианты. Далее каждый вид проводника будет рассмотрен подробнее.

Провод СИП для прокладки по воздуху

СИП – это самонесущий провод , имеющий изоляцию. Его жилы изготавливаются из алюминия, но также есть провод, в котором внутри алюминия находится стальная жила. Кроме этого есть провода, имеющие голую несущую нейтраль.

Главной сферой применения проводов СИП являются воздушные линии электропередачи. Такой провод имеет полиэтиленовую изоляцию, выполненную из сшитого полиэтилена, который отличается стойкостью к солнечным лучам. Благодаря этому разрешается использование провода под открытым небом без гофр. СИП протягивают от ЛЭП до дома по воздуху.В процессе монтажа провода используются изолирующие коробки, растяжки и зажимы. Для того чтобы соединить этот провод с медным проводом, идущим от дома, необходимо использовать специальные клеммники, но также есть вариант болтового соединения с применением металлической шайбы. Также СИП можно прокладывать по стене дома, но в таком случае он должен быть помещен в негорючую гофру, так как сам по себе СИП хорошо горит. Делать ввод СИП в дом не допускается.

Преимущества провода СИП:

  • является устойчивым к воздействию ультрафиолета;
  • изоляция характеризуется высокими прочностными свойствами;
  • для подвески провода не нужны дополнительные тросы.

Кабель ВВГ для прокладки на улице

Данный кабель по праву считается универсальным. Разрешается его прокладка на улице по воздуху. Кабель ВВГ имеет виниловую изоляцию жил и такую же оболочку. Брони у него нет. Жилы кабеля изготавливаются из меди (монолитной), но есть модификации с алюминиевыми жилами (кабель АВВГ ).

Жил у данного кабеля может быть от 2 до 5. На сегодняшний день на рынке представлен широкий выбор модификаций данного кабеля с улучшенными характеристиками и защитными свойствами. Например:

  1. кабель ВВГнг не поддерживает горение;
  2. кабель ВВГнг-LS – не поддерживает горение и выделяет очень мало дыма при пожаре;
  3. кабель ВВГнг-FRLSLTx – кроме того, что не поддерживает горение, также не загорается при 180-минутном нахождении в открытом огне и характеризуется низким уровнем дымовыделения токсичности дыма.

Допускается прокладка кабеля ВВГ также по стенам зданий и в земле, но в таком случае необходимо обеспечить ему соответствующую защиту в виде металлорукава или полиамидной гофротрубы.

ПВС – силовой гибкий провод

Провод ПВС имеет защиту от влаги, а также от механического воздействия. С его помощью производят электрификацию квартир или прокладку электросетей больших предприятий. Он хорошо зарекомендовал себя в качестве удлинителя, что и является его главной сферой применения. Для создания уличной электросети по воздуху такой провод лучше не использовать.

Таким образом, при уличной прокладке по воздуху можно использовать такие проводники:

  • ВВГ и его модификации – необходимо прокладывать на тросе, чтобы снять нагрузки с жил;
  • СИП – допускается прокладка без троса.

Альтернативные решения

Кроме рассмотренных выше, стоит выделить ряд других марок кабелей, применяемых при организации уличной проводки:

  • ПВС — гибкий кабель с ПВХ оболочку и маркированными проводами. Количество жил от двух до пяти.
  • ВВГ — силовой кабель с числом жил от одной до пяти. Отличается плоской формой и наличием двойной изоляции, что допускает применение провода на улице.
  • ПВ, АПВ, ПВ1 и прочие провода подходят для прокладки внешней проводки, но только при условии нахождения в трубах. Главный недостаток — наличие одинарной изоляции, что делает их незащищенными к механическим воздействиям.
  • ВБбвнг — изделие, отличающееся огнестойкостью и гибкостью. Количество жил от одной до шести. Чаще всего применяется для подключения переносных устройств.

После трагедии, которая произошла в Нью-Йорке в 2000 году в здании Bell Telecom, производители кабельной продукции изменили нормы безопасности. Причина — выделение оплеткой проводов токсических газов в процессе горения, из-за которых и погибла большая часть людей. Кроме того, токсические газы негативно влияют и на сложную электронику. Вот почему на современном этапе производители делают упор на изготовление негорючих проводов, отличающихся низким уровнем газо- и дымовыделения.

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой — 2 мм2. При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм2, для медных — 8А на 1 мм2. Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм2.

Pixabay

Силовой кабель АВВГ: алюминиевые жилы (1-4), сечение от2,5 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Предназначен для прокладки как в сухих, так и во влажных помещениях.

Силовой кабель ВВГ: медные жилы (1-4), сечение от 1 до 50 мм2, поливинилхлоридная изоляция, поливинилхлоридная оболочка. Используется для прокладки в сухих и влажных помещениях.

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм2, то для алюминия следует брать 4 мм2, если же для меди нужно 4 мм2, то для алюминия — 6 мм2 и т.д.

Pixabay

Провода для внутренних силовых и осветительных сетей часто укладывают в защитные гофрированные пластиковые шланги.

Кабель ВБбШв: медный поливинил-хлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, герметичный внешний шланг. Может применяться везде, где существует опасность механических повреждений проводки в процессе эксплуатации.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей. Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления. Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом. Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре. Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Требования к проводке открытого типа

Перед монтажом открытой электрической проводки следует обязательно составить схему расположения линий и прочих компонентов цепи, включая розетки, выключатели и распаечные коробки. Учтите несколько основных моментов:

  1. Категорически запрещено располагать линии по диагонали. Провода размещают строго по вертикали и горизонтали относительно стен, пола и потолка комнаты.
  2. Кабель должен быть удален от углов и любых проемов на расстояние не менее 150 мм. Минимальная установочная высота для розетки над уровнем пола составляет 200 мм, выключателя — 600 мм.
  3. Избегайте установки кабельных линий вблизи отопительных приборов. Исключите любые источники тепла, воздействие которых в скором времени приведет к разрушению изоляционного слоя и существенно повысит вероятность аварийной ситуации.
  4. Нельзя располагать открытую проводку рядом с трубами. Запрещено размещение внизу труб, под которыми появляется конденсат.
  5. Выбирая провода, учитывайте уровень влажности помещения. Для ванной и кухни кабель должен иметь два-три слоя изоляции.
  6. При соединении нескольких проводов обязательно используется распределительная коробка.
  7. При составлении схемы следует заранее выбрать место для распределительных коробок. Они должны размещаться в легкодоступной части помещения.

Соединение проводов в распредкоробке

В каких случаях удобно прокладывать кабель на даче по воздуху?

Чтобы провести свет и установить розетки в кладовой летней кабины или во дворе частного дома, вам необходимо решить, как правильно проложить кабель. Оговоримся, что любое здание может выполнять роль пристройки – сарай, мастерская, гараж и ванная комната.

Есть три варианта:

  1. Проложить на заборе и стенах. Компромиссный вариант кабеля проложен внутри или без сплайна и крепится пластиковыми зажимами или настенными заглушками к поверхности стены, кронштейнам ограждения и другим конструкциям. Недостатком является то, что не всегда в хозяйственных постройках стены находятся рядом с забором, в результате чего вы всегда должны ставить их в воздух или под землю.
  2. Ввод подземных кабелей в здание. Хороший вариант, но должны соблюдаться следующие условия: кабель должен быть экранирован, в противном случае он должен быть помещен в металлическую или полимерную трубу, глубина монтажа должна быть больше глубины замерзания грунта при работе на Площадка, рытье траншей или ям для фундаментов новых зданий представляет риск повреждения линии, и не забывайте, что грызуны могут разрушить защитные оболочки и изоляцию. Это дорогой и утомительный способ прокладки линии электропередачи.
  3. Прокладка кабеля по воздуху. Его преимущества в том, что вам не нужно рыть траншею, в худшем случае вам придется установить опору, обычно в качестве опоры используется металлическая труба или уголок. Если расстояние не превышает 25 метров (ниже я опишу более подробно мое мнение по этому вопросу). Недостатком является то, что линия должна быть защищена от повреждений, вызванных воздействием окружающей среды.

Как выбрать правильный материал

Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом, результат — образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, искрить, еще более окисляться, еще более греться, а там недалеко и до пожара. И если вы не хотите повторить историю «кошкиного дома», вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам.

Разновидности проводов и кабелей

Даже проводя поверхностный, незначительный ремонт (например, поклейку обоев) стоит проверить состояние электрических проводов:

  • Проверьте, везде ли есть достаточно надежное соединение в распределительных коробках;
  • Подкрутите все розетки, что успели расшататься и подтяните винты крепления проводов;
  • Просмотрите, нет ли где-то риска замыкания.

За последние 20 лет количество энергии, потребляемой человечеством, выросло примерно в 3 раза. А зимой эти показатели еще выше по причине использования электрических обогревателей.

Проблемы с проводкой это одна из самых частых причин пожаров. Именно поэтому стоит тщательно следить за ее состоянием

При замене провода важно ориентироваться строго на качество устанавливаемых проводов. К тому же если сразу установить хорошие провода, то снова менять их придется не скоро. Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно

Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

Сразу стоит учесть, что если вы не обладаете необходимым опытом и навыками, то не стоит браться за ремонт самостоятельно. Лучше доверить дело профессиональному электрику. После всех предостережений можно перейти к рассмотрению разновидностей проводов. Начать можно с различных маркировок, обозначенных на них:

  • Если первая буква в названии провода «А», то токоведущая часть провода сделана из алюминия. Если первая буква не «А», то первая буква говорит о том, из какого материала была сделана верхняя оболочка провода. Например: «В» – винил», «П» – полиэтилен, «Р» – резина, «К» – обозначает, что кабель контрольный.
  • Второй символ это информация непосредственно об изоляции токоведущей части провода. Обозначение точно такие же как и в прошлом пункте.
  • Следующий символ — это обозначение конструкции провода. Это может быть обозначение «ШВ», что говорит о наличии герметичной защиты провода. Если там обозначение «Э», то это значит, что провод экранированный. «Г» будет означать гибкость провода, а «П» то, что он плоский.
  • Кроме перечисленных в маркировке могут встречаться и иные обозначения. Например, пометка «НГ» будет означать, что кабель устойчив к возгоранию и способен самостоятельно затухать. Пометка «LS» будет означать, что при возгорании кабель не выделяет дым и не плавится.
  • Цифры, которыми помечены провода это обозначение количество жил в проводе (кабеле) и их сечение. Например: 3х2,5 обозначает, что провод трехжильный и имеет сечение каждой жилы 2,5 мм2.

Кроме пометок сами расцветки проводов тоже несут определенный смысл. Коричневый, белый и красный это всегда фаза. Синий это ноль. Желто-зеленый и зеленый это заземление.

Виды и характеристика

В первую очередь, продукция делится на два вида:

  1. провод. Это токопроводящая жила, заключенная в изоляцию. При прокладке открытым способом, провода предписывается помещать в короба или трубы;
  2. кабель. Несколько проводов уложены вместе и помещены в общую изоляцию. В межпроводное пространство под общей изоляцией может вводиться наполнитель, также кабель может иметь под общей изоляцией бронирующий слой. Наличие двух изолирующих слоев (собственный у каждой жилы и общий) обеспечивает более эффективную защиту от механических повреждений, потому кабель разрешается укладывать открытым способом без короба (трубы).

Токопроводящие жилы делятся на два вида:

  • однопроволочные;
  • многопроволочные: превосходят однопроволочные в гибкости.

По материалу токопроводящих жил кабели и провода делятся на:

  • алюминиевые;
  • медные.

Важный момент — материал изоляции и наружной защитной оболочки. Используют ПВХ, полиэтилен, резину, х/б ткань с антисептической пропиткой или металлическую оплетку.

Имеют значение следующие характеристики:

  • напряжение;
  • температура эксплуатации;
  • степень горючести;
  • долговечность.

Последний отличительный признак — площадь поперечного сечения токопроводящих жил (для краткости говорят просто «сечение жил»).

От этого параметра зависит максимальная сила тока, которую жила способна пропустить, не перегреваясь.

Чем больше сечение, тем выше допустимая сила тока.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.


Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.


Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

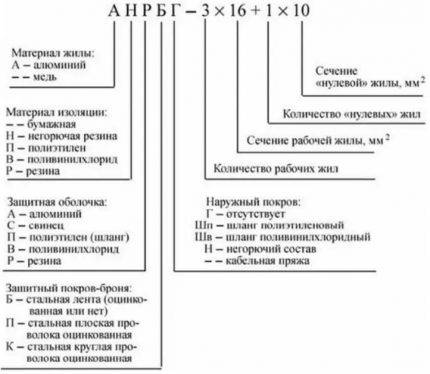

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Способы и правила укладки труб ПНД

Монтаж ПНД трубопровода для защиты кабеля допускается производить подземным, открытым способом, либо внутри помещений.

При проведении работ необходимо учитывать ряд важных моментов:

  • Монтаж можно производить при температурах не ниже -30°С.
  • При траншейном способе прокладке на глубине свыше 2 метров стоит предусмотреть защитный бетонный канал.
  • Все места стыков должны быть герметичными. Для этого можно использовать компрессионные муфты, либо специальные фитинги. Допускается использование метода стыковой сварки.

Укладка труб внутри зданий

Производится предварительная разметка трассы прокладки, после чего трубы закрепляются, и в них заводится один или несколько кабелей. Трубопровод, идущий по полу, желательно поместить в бетонную стяжку, расположенный вдоль стены или потолка – заштукатурить. В дальнейшем это позволит осуществлять любые манипуляции с проводкой без нарушения целостности поверхности.

Укладка на улице в траншею

Здесь последовательность действий несколько иная:

  • Производится разметка будущей трассы прокладки.
  • Осуществляется выемка грунта на необходимую глубину.
  • На дно траншеи укладывается песчаная подушка толщиной 10-15 см.
  • На слой песка помещается ПНД трубопровод, всем стыкам которого обеспечена герметичность.
  • В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
  • Далее, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.

При подземном способе прокладки силового кабеля использование муфт и любых других соединительных элементов следует свести к минимуму. Даже при правильном монтаже герметичность в местах стыков будет далека от идеала. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.

Бестраншейный способ укладки в земле

Осуществляется исключительно при помощи специализированной техники, способной производить горизонтальное бурение.

Пробуривается так называемая «пилотная» скважина, которая на втором этапе работы расширяется посредством специальной насадки. Часто, одновременно с бурением в скважину подается раствор, укрепляющий стенки канала и защищающий их от обрушения.

Далее, в подготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.

Такой способ позволяет прокладывать трубы без нарушения поверхностного слоя грунта, однако, ввиду сложности и дороговизны, используется преимущественно крупными строительными и коммунальными организациями.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
