Как проложить кабель в траншее под землей согласно правилам

Преимущества подземной проводки

Прокладка кабеля под землёй имеет есть ряд преимуществ перед наземной:

  1. Уменьшение шанса на повреждение сети. При соблюдении всех норм укладки кабель будет сложно передавить или переехать, а также на его состояние не будут влиять погодные условия и деревья.
  2. Проще определить длину провода. Если выбирается кабель для подземной прокладки, то во время выбора требуется учёт сечения и длины всей линии. Для воздушного кабеля необходимо было бы вычислять вес и силу натяжения, чтобы не было перегрузки.
  3. Меньшие затраты. Для подключения необходим только устройство принудительного отключения сети, а также небольшие траты на проект.
  4. Меньше риск возникновения пожара.
  5. Также уменьшается воздействие электромагнитных волн и грозы.
  6. Эстетичность. Так как провода находятся под землёй, участок можно использовать по своим предпочтениям. Главное – помнить, где располагается провод, чтобы при посадке деревьев не возникло неприятностей.

Участок перед закапыванием траншеиИсточник s00.yaplakal.com

Способы ввода кабеля в дом

Недопустимо прокладывать ввод под фундаментом, даже если речь идет о ленточном мелкозаглубленном варианте.  Чтобы избежать проблем, на стадии устройства фундамента нужно подумать о закладных для кабеля. Это отрезки труб, в которые впоследствии заводится кабель. Сечение трубы для кабель-канала должно превышать сечение самого кабеля минимум в 4 раза. А чтобы в отверстие не проникала разная живность, по завершению монтажа канал герметично закупоривают.  Для этих целей подойдет старый дедовский способ: заткнуть дыру ветошью, смоченной цементным молоком. Можно и запенить.

Еще один способ — в трубке из металла приподнять кабель вдоль наружной стены до уровня, на котором висит вводной шкаф.  Затем на этом же уровне выводят закладную в стене по правилам, описанным выше, и по ней заводят кабель внутрь.  Это подходящий способ для монолитного фундамента или когда не хочется нарушать целостность основы.

Способы ввода кабеля в дом, проложенного под землей

В случае с бронированными кабелями броню придется заземлить.  Для этого нужно приварить или припаять дополнительный провод и завести его на ноль в щитовой.  Если пренебречь этим правилом, при пробое фазы броня окажется под напряжением. Прикоснувшись к броне в этот момент, человек может получить электротравму со смертельным исходом.  Если же броня защищена, в аварийной ситуации сработает автомат, и электропитание отключится до выяснения причин.

Выбор способа прокладки кабеля в земле

Способ прокладки кабеля в земле выбирается в зависимости от напряжения кабельной линии, назначения кабельной линии, характера грунта и окружающей инфраструктуры.

Линии электропередачи до 35 киловольт  могут прокладываться в земле в любом кабельном сооружении, а также в траншее. Использование траншее ограниченно на территории электростанций.

На всех остальных территориях, включая города и населенные пункты траншея, из-за недорого устройства, является разрешенным и часто рекомендованным, способом прокладки кабельных ЛЭП.

Важное значение при выборе траншеи, как способа прокладки, имеет грунт. Траншея не может использоваться в пучнистых грунтах и грунтах, которые могут просаживаться

Преимущество отдается грунтам с галькой, песком, щебнем, скальными породами. Количество кабелей для прокладки в траншеи ограниченно четырьмя.

Выход кабеля

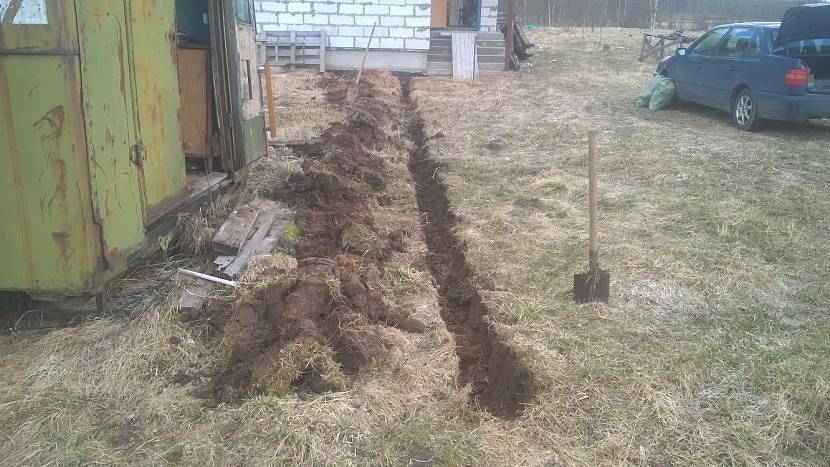

Готовая траншея от дома к участку

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Технология укладки

В первую очередь при прокладке кабелей под землей, необходимо позаботиться о траншее. Подходящая глубина при этом составляет 70-80 см. В особых случаях можно эту глубину немного уменьшить, но прокладка линий должна быть в трубах или в защитной оболочке.

Использовать металлические трубы для этого категорически не рекомендуется, хотя бы по причине их жесткости. К тому же, прокладывая кабеля в металлических трубах, возникает необходимость и сваривании их по длине всей трассы, что вызывает дополнительные расходы во времени и в материальном плане.

Пользуясь футлярами из труб, оптимальнее всего края заделывать, чтобы исключить попадание в них земли и воды. Для этого проще всего применять монтажную пену, но можно также использовать цементно-песчаный раствор или даже вымоченную ветошь. Отталкивайтесь от собственных удобств и бюджета, но помните, что кабеля внутри труб не должны быть слишком натянуты, должна присутствовать слабина.

Вторым важным вопросом после глубины является ширина траншеи. В случае с одним кабелем, она должна быть не менее 25-30 см. Если кабелей два и больше, то между каждым из них должно быть расстояние в 10 см, а от крайних кабелей до стенок расстояние должно составлять около 15 см. Таким образом и определяется подходящая ширина траншеи.

Правила и технология укладки подземных электрических коммуникаций

Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:

Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.

Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.

  • При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
  • Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.

Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.

Ввод с помощью небронированного кабеля и трубы ПНД


Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Основы оборудования дачной электросети

Энергоснабжение на даче состоит из следующих этапов:

Схема: прокладка электрокабеля

  1. Подведение коммутации к участку. Точка подключения на столбе — силовой щиток с прибором учёта потреблённого электричества. Он может располагаться вверху или снизу. Как правило, ваша дача уже запитана: кабель от столба до силового щитка дома проведён. Но иногда приходится делать это самостоятельно, тоже подземным способом.
  2. Прокладка кабеля к точкам энергопотребления на вашем участке. Это как раз тот этап, где нужно копать траншеи. Уложите в них кабель, но пока не закапывайте.
  3. Проверка работоспособности. Если ваша внутренняя сеть будет обширной, лучше привлечь для испытания энергетиков. Дополнительно потребуется проверка сопротивления изоляции линии и фазировки сети.
  4. Финальные работы: закапывание траншей, подключение оборудования.

Не каждый кабель и не каждая изоляция готовы находиться в земле. Покупайте только сертифицированный, качественный товар, пригодный для такого способа укладки. Оптимальный вариант — силовой кабель серии ВВГ. В любом случае, сечение не должно быть меньше 4 мм.

Совет. Отлично справляется в таких условиях кабель ВББШ. Это специальный материал для подземных работ. Он не нуждается в дополнительной изоляции трубой, поскольку уже встроен в стальной рукав.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Особенности технологии

Подземное проведение линий электропередач — процесс трудоемкий. Ремонт таких коммуникаций сложен, поэтому все работы ведутся в соответствии с ПУЭ прокладки кабеля в земле (правилами устройства электроустановок).

Провода, не предназначенные для укладки в грунт, использовать нельзя. Для этого применяются специальные бронированные кабели с гидроизоляционным слоем. Они защищены от воздействия воды и механических повреждений, прочны на разрыв и противостоят движению грунта. Провод выбирают следующим образом:

  1. Для установки в грунт с нормальной кислотностью используют бронированные изделия АВБбШв с алюминиевыми жилами и ВБбШв с медными.
  2. Если кабель нужно уложить в болотистую почву, солончаки, места с большим количеством строительных отбросов или шлака, то применяют изделия со свинцовой броней или оболочкой из алюминия ААБл, ААБ2л, АСБ, АСПл, АВБбШ и т. д.
  3. Для подключения к электричеству небольших дач, хозпостроек или бань можно использовать обычные провода, покрытые ПВХ. Они обладают достаточной прочностью и устойчивостью к воздействию влаги и агрессивных сред. Иногда для установки на участке применяют такие виды, как NYM, СИП или ВВГ. Но эти изделия не предназначены для подземной укладки и быстро теряют полезные свойства.
  4. В районах Крайнего Севера для подземной укладки используют кабели ПвКШп с повышенной устойчивостью к низким температурам.

Как выбрать витую пару для квартиры

Для компьютерной сети квартиры разумным выбором будет кабель витая пара из 4 пар, всего 8 жил. Использование двух парного кабеля не дает возможностей расширению сети и не подходит под некоторые протоколы.

При покупке кабеля, используйте эти советы:

1. Кабель витая пара нельзя соединять скруткой или подобными соединениями, подходящими для нормальной электропроводки. Для их соединения, которого нужно в квартире избегать, нужно использовать переходники, или репитеры.

Переходники ослабляют (ухудшают) сигнал. Репитеры, требуют питания и стоят денег. Поэтому кабель нужно брать от устройства до устройства, а лучше бухтой с запасом.

2. Класс кабеля лучше выбрать 5-й. Чем выше класс кабеля витая пара, тем качественнее передача сигнала.

3. Экранирование кабеля не обязательный, но желательный параметр для выбора витой пары.

4. Каждая жила кабеля должна быть однопроволочной, как на фото.

Какой кабель подходит для укладки в землю

Ответ на этот вопрос однозначен! Лучше всего использовать кабель самого высокого класса защиты, желательно в жестокой оболочке. Такое изделие можно закапывать без защитных футляров, за исключением площадок стоянки и заезда автотранспорта. Этим характеристикам соответствуют электрические кабели следующих марок: АВБШв, ВВБ (влагостойкий бронированный), ВВБбГ (бронированный с гидроизоляцией), ВБбШв (бронированный в полиэтиленовом шланге). Необходимо отметить, что это дорогая продукция и использовать ее целесообразно для ввода электроэнергии от столба общих электросетей к основному строению на участке.

При подборе брони следует учитывать кислотность грунта и наличие в нем инородных тел. В зависимости от этих показателей выбирают кабели с алюминиевым, свинцовым или стальным бронированием. Подземную разводку по участку можно делать с использованием более дешевых изделий. Для этих целей могут подойти и марки проводов NYM и СИП, заключенные в полиэтиленовые трубы. ВВГ применять нежелательно, так как их срок эксплуатации под землей вряд ли превысит 2 года. Если говорить, с точки зрения долгосрочной экономии, то лучше всего использовать дорогие кабели. Большие первоначальные вложения будут компенсированы длительным сроком эксплуатации!

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

  • Легкие (допустимое давление — 0.25 МПа);
  • Среднелегкие (допустимое давление — 0.4 МПа);
  • Средние (допустимое давление — 0.6 МПа);
  • Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

  • «Л» — легкая;
  • «СЛ» — среднелегкая;
  • «С» — средняя;
  •  «ОС» — среднеоблегченная;
  • «СТ» — среднетяжелая;
  • «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

  • Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
  • Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
  • Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
  • Место проводки скрыто от взора, поэтому не портит внешний облик местности;
  • Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

  1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
  2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
  3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
  4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
  5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

  1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
  2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

  1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
  2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
  3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
  4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
  5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

  1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
  2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Варианты прокладки проводов и кабелей по различным основаниям

Правила прокладки электрических проводов и кабелей сильно различаются, в зависимости от типа и материала основания, по которому они проходят. Так, например, в деревянном или каркасном доме, электропроводка выполняется не так, как в доме из пеноблока или кирпича.

Давайте разберемся, какие именно и когда используются методы прокладки кабелей, какие из способов монтажа наиболее удобны и предпочтительны, а какие категорически запрещены.

Сразу хочу заметить, что существующие правила и нормы не всегда успевают меняться и реагировать на быстрое развитие современных электротехнических материалов и технологий строительства. Зачастую, в выборе способа прокладки, нам приходится опираться на устаревшие стандарты, которые, нередко, одобряют и учитывают лишь очень ограниченное количество возможных вариантов монтажа.

С точки зрения правил безопасности в электрике, все конструкции и основания делятся на два основных типа: состоящие из горючих (сгораемых — СГ) и негорючих (несгораемых — НГ) материалов. В зависимости от этого чаще всего и выбирается способ монтажа.

К негорючим относятся такие материалы как: Металлы, природный камень, кирпич, бетон, газобетон, керамика, стекло, асбоцемент, гипсокартон, пенобетон, керамзитобетонные блоки, цсп и др.

К горючим материалам относятся: древесина, сип-панели, поликарбонат, пенополистирол, сайдинг, сэндвич панели, битумные и дегтевые материалы, пластики и некоторые другие. Поэтому, выбирая способ монтажа кабелей, отталкиваться необходимо именно от этого, от материала основания.

ВАЖНО! Все нижеприведенные правила, разработаны для разрешенных к прокладке в жилых помещениях кабелей – в частности ВВГнг-LS, не поддерживающих горение с низким уровнем газо- и дымовыделения
