Какие провода не подходят?
Осуществлять электропроводку в квартире не кабелем, а проводом, пусть даже и многожильным или с двойной изоляцией — идея не самая хорошая. Они легко воспламеняются при продолжительном использовании. Провода не отвечают предъявляемым ПУЭ требованиям для жилых зданий. Поэтому если есть выбор и возможность, то на вопрос, какой провод использовать для проводки, нужно отвечать, что применяется кабель.
Провод ПВС
Из него производят удлинители, подключают к домашней проводке бытовые электроприборы. Работа производится до 380 В, количество проводников — 2, сечение многопроволочной жилы 0.75-10 мм². Применяется медный проводник, обернутый в виниловые материалы.
Проводка низкокачественная. Стоимость невысокая, но она перекрывается повышенной ценой работы:
- соединительные концы необходимо залужать и паять;
- имеет повышенную опасность возникновения пожаров из-за многопроволочной жилы;
- не предполагает их наличия в 1 устройстве.
Провода и шнуры ШВВП, ПВВП
Жилы медные одно- и многопроволочные. Подключают бытовые электроприборы. Отсутствует негорючая изоляция. Срок службы — непродолжительный. Не используют для стационарной проводки.
Провод ПУНП
Из-за ненадежности этот провод запрещен в электропроводке с 2007 года. Был разрешен в СССР. Сегодня из-за использования высокомощного оборудования он не способен выдерживать повышенные нагрузки. Имеет слабую изоляцию.
Какая проводка лучше — сравнение медной и алюминиевой электропроводки
Какой кабель лучше одножильный или многожильный?
В чём отличие кабеля от провода и что выбрать
Провод ПВС и его технические характеристики
Технические характеристики и область применения силового кабеля ВВГ
Что такое силовой электрический кабель и из чего он состоит?
Какая электропроводка подходит для деревянного дома
Ввиду высокой пожарной опасности, проводка в деревянных сооружениях должна иметь только негорючую оболочку. При этом укладывается кабель 2-мя способами:
Открытый.
Есть несколько способов монтажа:
- На плоских поверхностях. Электрический провод размещается в короб, гофру или канал. Плюс состоит в том, что кабель находится на виду и всегда доступен для ремонта, обслуживания или подключения. К тому же он постоянно вентилируется, благодаря чему не успевает нагреваться.
- На стенке из круглых бревен. Электропроводка укладывается на предварительно смонтированные ролики-изоляторы. Хотя метод несколько устаревший, но все же при необходимости позволяет надежно провести электромонтажные работы.
- Использование специальных скоб – в местах, где нет возможности закрепить коробы или изоляторы.

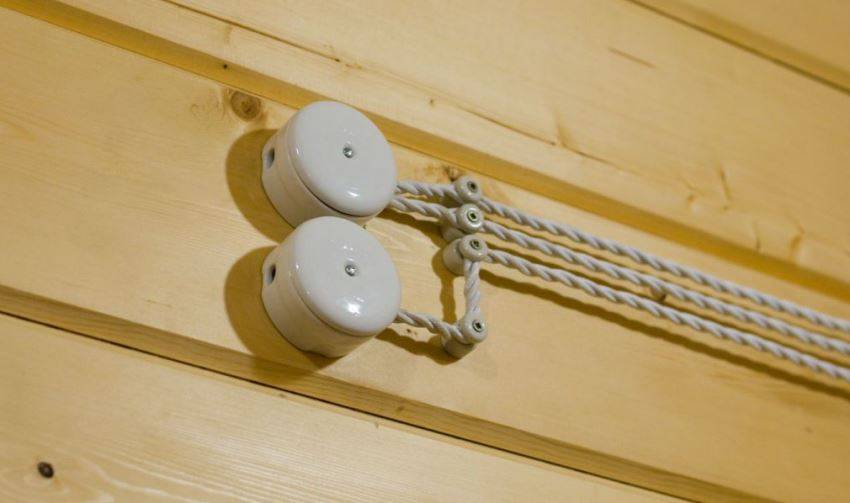

- Маскирующая ретро-проводка.
В большинстве случаев находят применение кабель-каналы, так как они весьма распространены и разнообразны – по форме, оттенку, ширине и длине. При этом они комплектуются необходимыми аксессуарами – заглушками, переходниками и проч.
Монтаж проводки в кабель-каналы
Закрытый.
Согласно определению ПУЭ, участки электротрассы, проложенные за отделкой (например, за навесным потолком или за гипсокартонной стеновой обшивкой), считаются скрыто установленными. В соответствии с требованиями пожарной безопасности внутренняя электропроводка обязательно должна укладываться в защиту.
Это может быть либо электромонтажная гофра из негорючего полимера или труба и короб из металла. При этом защитная конструкция должна препятствовать распространению огня, а сам кабель – оснащенным негорючей оболочкой.
Скрытая проводка может проходить под напольным покрытием
Как рассчитать сечение провода?
Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.
А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.
Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов
Расчет делают по такой формуле Р/V.
Где:
- Р – мощность приборов, параметры которой указаны в технической документации;
- V – напряжение сети в 220 В.
Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.
К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.
В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.
Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.
Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов
Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.
При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.
По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.
Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.
Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:
Галерея изображений
Фото из
Устройство линий сети освещения
Сооружение проводки на группы розеток
Установка розеток для мощного оборудования

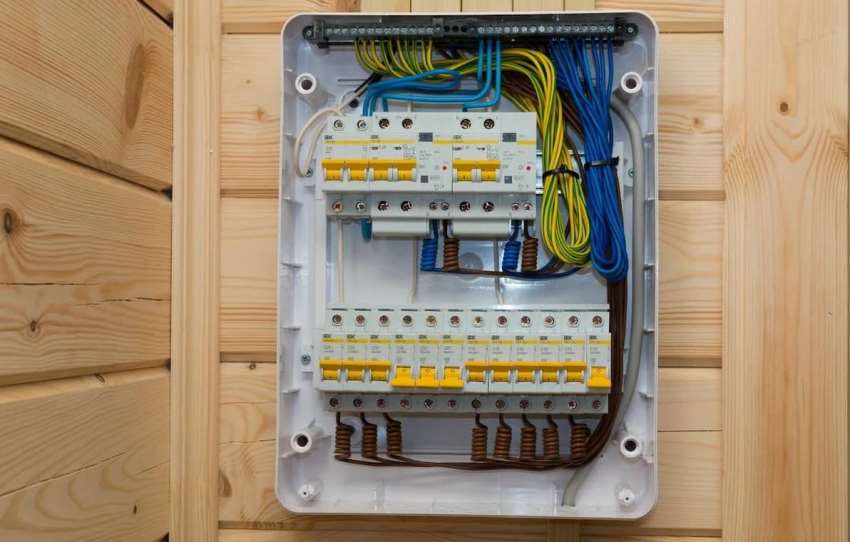

Ввод электропроводки в дом или квартиру
Простой способ подбора сечения
Замена электропроводки в квартире или частном доме своими руками начинается с определения параметров провода, который будет использоваться. Обычно схема разводки в доме состоит из цепи освещения, цепи розеток и подводного (вводного) кабеля. Каким же должно быть сечение всех этих проводов и вводного кабеля? Если в квартире или в доме находятся самые обыкновенные стандартные бытовые приборы, то упрощенный метод подбора сечения провода для домашней электросети предлагает следующее решение:
- сечение провода цепи освещения должно быть не менее 1,5 мм²;
- сечение провода цепи розеток должно быть не менее 2,5 мм²;
- сечение подводного (вводного) кабеля должно быть не менее 4-6 мм².
При проведении ремонта своими руками следует учитывать тот факт, что электроприборы с большим потреблением тока, такие как электроплиты, водонагреватели, посудомоечные и стиральные машины, требует подведения отдельной проводки, выполненной трехжильным кабелем (включая землю) достаточного сечения. Если в эту цепь будет включаться один мощный электроприбор, то будет достаточным выбрать сечение 2,5 мм². Если планируется одновременно включать два и более рядом стоящих мощных электробытовых прибора (посудомоечная и стиральная машины, бойлер и т.д.), то нет смысла тянуть для каждого прибора свою линию. Проще взять трехжильный провод сечением не менее 4 мм², а для подводного (вводного) кабеля использовать сечение 6 мм² или более.
Если же в доме имеется мастерская, в которой установлены мощные электроинструменты (электросварка, электрическое точило, токарный станок, дрель, циркулярная пила и другие), то сечения подводного (вводного) кабеля в 4-6 мм² может оказаться недостаточно. В этом случае при прокладке электропроводки своими руками следует брать подводящий кабель большего сечения.
Вышеприведенные соображения касались проводов с медной жилой. Такие провода пришли на замену алюминиевым, которые обладают худшими характеристиками, в частности, меньшей электропроводностью. Поэтому, если из соображений экономии при ремонте своими руками вы решили выбрать алюминиевые провода, а не медные, следует изменить цифры приведенных сечений в сторону увеличения. Например, прокладывать цепь розеток кабелем сечением 4 мм², а не 2,5 мм². Такой упрощенный способ подбора необходимо сечения предусматривает некоторый запас, позволяющий не беспокоиться по поводу перегрева нагруженной проводки и короткого замыкания.
Сечение кабелей
Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей.
В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).
| Назначение | Сечение, мм² | Предельная мощность, кВт | Рекомендуемый номинал защитного автовыключателя, А |
|---|---|---|---|
| Освещение | 3х1,5 | 4,1 | 10 |
| Розетки | 3х2,5 | 5,9 | 16 |
| Для электроплиты или варочной поверхности | 3х6 | 10,1 | 32 |
Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.
Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.

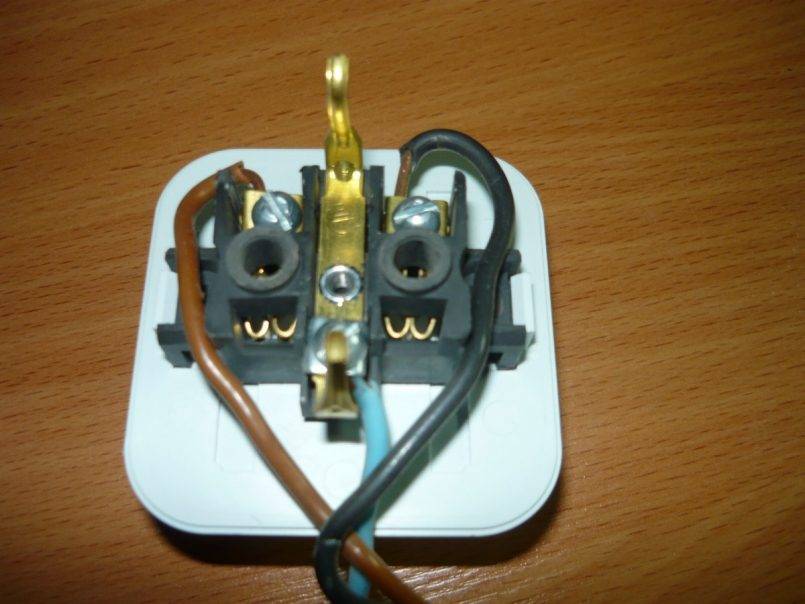

Как правильно выбрать кабель для розетки
Правила устройства электроустановок (ПУЭ) дают следующие строгие установки по верному использованию кабеля для розетки в помещении:
- Он должен быть медным (поскольку это наиболее безопасный вариант);
- Ему необходимо иметь заземление (внутри провода должно быть 3 или 5 жил);
- Сечение должно иметь размер 1.5 мм2 или больше (меньше запрещается).
Соблюдая эти правила, вы значительно уменьшаете риск возникновения пожара или другой неприятной ситуации, связанной с неправильным использованием проводки.
Оптимальные в соотношении цена-качество провода, которые можно устанавливать в жилом помещении:
- ВВГ;
- NYM;
- ВВГнг;
Помните, что от выбранного кабеля будет зависеть надёжность работы системы. Бытовая техника может сильно различаться по своей мощности, поэтому следуйте рекомендациям, описанным ниже.
Сечение кабеля имеет прямую зависимость от мощности, которая будет подключаться к электрической сети. Для гарантии безопасности можно определить самый мощный электроприбор в помещении и использовать все кабели, подходящие для этого прибора по параметрам. Например, при мощности в 2 кВт нужно покупать кабели ВВГ 2х1,5, либо же ВВГ 3х1,5. Каждый вариант должен сопровождаться заземлением.
Существует огромное количество различных видов кабеля для розеток, но специалисты советуют брать медные, ведь они значительно безопаснее в эксплуатации. Но стоит отметить, цена на данные изделия выше, чем на алюминиевые. В любом случае, не стоит экономить на этом товаре.
Сечение кабеля
Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.
Величины сечения во всех странах стандартизированы, причем стандарты бывшего СНГ и Европы в этой части полностью совпадают. В нашей стране документом, которым регулируется этот вопрос, являются «Правила устройства электроустановок» или кратко — ПУЭ.
Сечение кабеля выбирается исходя из нагрузок с помощью специальных таблиц, называемых «Допустимые токовые нагрузки на кабель.» Если нет никакого желания разбираться в этих таблицах — то Вам вполне достаточно знать, что на розетки желательно брать медный кабель сечением 1,5-2,5 мм², а на освещение — 1,0-1,5мм².
Для ввода одной фазы в рядовую 2-3 комнатную квартиру вполне хватит 6,0мм². Все равно на Ваших 40-80 м² большего оборудования не поместиться, даже с учетом электроплиты.
Многие электрики для «прикидки» нужного сечения считают, что 1мм² медного провода может пропустить через себя 10А электрического тока: соответственно 2,5 мм² меди способны пропустить 25А, а 4,0 мм² — 40А и т.д. Если Вы немного проанализируете таблицу выбора сечения кабеля, то увидите, что такой метод годится только для прикидки и только для кабелей сечением не выше 6,0мм².
Ниже дана сокращенная таблица выбора сечения кабеля до 35 мм² в зависимости от токовых нагрузок. Там же для Вашего удобства приведена суммарная мощность электрооборудования при 1-фазном (220В) и 3-фазном (380В) потреблении.
При прокладке кабеля в трубе (т.е. в любых закрытых пространствах) возможные токовые нагрузки на кабель должны быть меньше, чем при прокладке открыто. Это связано с тем, что кабель в процессе эксплуатации нагревается, а теплоотдача в стене или в земле значительно ниже, чем на открытом пространстве.
Когда нагрузка называется в кВт — то речь идет о совокупной нагрузке. Т.е. для однофазного потребителя нагрузка будет указана по одной фазе, а для трехфазного — совокупно по всем трем. Когда величина нагрузки названа в амперах (А) — речь всегда идет о нагрузке на одну жилу (или фазу).
Таблица нагрузок по сечению кабеля:
| Сечение кабеля, мм² | Проложенные открыто | Проложенные в трубе | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| медь | алюминий | медь | алюминий | |||||||||
| ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | ток, А | мощность, кВт | |||||
| 220В | 380В | 220В | 380В | 220В | 380В | 220В | 380В | |||||
| 0.5 | 11 | 2.4 | ||||||||||
| 0.75 | 15 | 3.3 | ||||||||||
| 1 | 17 | 3.7 | 6.4 | 14 | 3 | 5.3 | ||||||
| 1.5 | 23 | 5 | 8.7 | 15 | 3.3 | 5.7 | ||||||
| 2.5 | 30 | 6.6 | 11 | 24 | 5.2 | 9.1 | 21 | 4.6 | 7.9 | 16 | 3.5 | 6 |
| 4 | 41 | 9 | 15 | 32 | 7 | 12 | 27 | 5.9 | 10 | 21 | 4.6 | 7.9 |
| 6 | 50 | 11 | 19 | 39 | 8.5 | 14 | 34 | 7.4 | 12 | 26 | 5.7 | 9.8 |
| 10 | 80 | 17 | 30 | 60 | 13 | 22 | 50 | 11 | 19 | 38 | 8.3 | 14 |
| 16 | 100 | 22 | 38 | 75 | 16 | 28 | 80 | 17 | 30 | 55 | 12 | 20 |
| 25 | 140 | 30 | 53 | 105 | 23 | 39 | 100 | 22 | 38 | 65 | 14 | 24 |
| 35 | 170 | 37 | 64 | 130 | 28 | 49 | 135 | 29 | 51 | 75 | 16 | 28 |
Для самостоятельного расчета необходимого сечение кабеля, например, для ввода в дом, можно воспользоваться кабельным калькулятором или выбрать необходимое сечение по таблице.
Настоящая таблица касается кабелей и проводов в резиновой и пластмассовой изоляции. Это такие широко распространенные марки как: ПВС, ВВП, ВПП, ППВ, АППВ, ВВГ. АВВГ и ряд других. На кабели в бумажной изоляции есть своя таблица, на не изолированные провода и шины — своя.
При расчетах сечения кабеля специалист должен также учитывать методы прокладки кабеля: в лотках, пучками и т.п.
- Кроме того, величины из таблиц о допустимых токовых нагрузках должны быть откорректированы следующими снижающими коэффициентами:
- поправочный коэффициент, соответствующий сечению кабеля и расположению его в блоке;
- поправочный коэффициент на температуру окружающей среды;
- поправочный коэффициент для кабелей, прокладываемых в земле;
- поправочный коэффициент на различное число работающих кабелей, проложенных рядом.
Провод ПВС
Провод ПВС- это соединительный медный провод с
виниловой изоляцией и оболочкой. Используется для подключения
бытовой и переносной электротехники к домашней сети, для
изготовления удлинительных шнуров. Также применяется для
подключения временных потребителей. Количество проводников 2-6,
конструкция жилы многопроволочная, сечение 0.75-10 мм2.
Рассчитан на номинал напряжения в 380 В. Да и срок эксплуатации у
ПВС довольно мал (от 5 до 10 лет).
Внимание! Как говорилось выше,
не следует покупать провод ПВС для прокладки проводки в доме или
квартире. Во-первых, ПВС имеют многопроволочную
конструкцию жилы
А это значит, что все концы для соединения нужно
концевать или лудить. Это занимает много времени и требует высокого
качества монтажных работ и большого опыта у электрика
Во-первых, ПВС имеют многопроволочную
конструкцию жилы. А это значит, что все концы для соединения нужно
концевать или лудить. Это занимает много времени и требует высокого
качества монтажных работ и большого опыта у электрика.
Во-вторых, многопроволочная конструкция жилы —
это фактор повышенной пожароопасности. Такой провод греется
сильнее, а значит, изоляция изнашивается быстрее, что опасно и
может закончиться коротким замыканием.
В-третьих, провод ПВС нельзя прокладывать
пучком, как кабель. Только с расстоянием между нитками. То есть,
штробить стены под каждую линию отдельно.
В-четвертых, поскольку ПВС не кабель, а провод,
то и запас по мощности должен быть выше чем у ВВГ.
Так что, экономия получается очень сомнительная. Низкая цена
провода должна быть компенсирована высокой стоимостью и качеством
монтажа.
Парадокс заключается в том что этот кабель широко используется
для прокладки электропроводки непрофессионалами, а также
халтурщиками и заводскими электромонтёрами, которые пренебрегают
требованиями ГОСТов и сертификатов. Это связано с его гибкостью,
удобством в работе и низкой ценой.
Внимание! Этот провод нельзя подключать к
розеткам и выключателям без использования наконечников НШВИ. В этих
приборах провод прижимается болтом, который “расплющивает”
проводник и обрывает жилы, тем самым уменьшая полезное сечение,
поэтому использование наконечников является обязательным
Какое сечение провода выбрать для 3 кВт
Проще и быстрее всего определить сечение кабеля по суммарной мощности потребления всех приборов подключенных к конкретной ветки электросети. Если, например, она равна 3 кВт, то согласно таблице в ПУЭ, площадь сечения медного сердечника должна составлять не менее 0,75 мм2 при напряжении в сети 220 В, и 0,5 мм2 для 380 вольт.
Однако следует учесть, что данные рекомендации не учитывают импульсную нагрузку, и вообще приведены для открыто-монтированной системы. Для закрытой они несколько возрастут – 1 мм2 на 220 В и 0,75 мм2 на 380 вольт. Если же планируется запускать электродвигатель, то потребуется провод минимум на 1,5 мм2.
Измерение сечения провода штангенциркулем
Какого сечения должен быть кабель?
Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.
В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.
Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.
Преимущества многоволоскового провода
Если токопроводящая жила повода представляет собой монолитную проволоку, то это одноволосковый проводник. Если она состоит из множества сплетенных между собой тонких проволок (волосков) – это многоволосковый проводник, который обладает следующими преимуществами:
- Не ломается при кручении и сгибе;
- Подходит для постоянных механических нагрузок;
- Устойчив к вибрационной нагрузке;
- При одинаковом сечении с одноволосковым проводом сокращает потери тока на сопротивлении.
Многоволосковый провод стоит дороже. А из-за мягкости его тяжелее протягивать при монтаже скрытой проводки. Так какой провод использовать для проводки дома? Прокладывать одноволосковый провод легче, но он может ломаться при протягивании в стене или на местах сгиба. С многоволосковым все наоборот, но дополнительно он экономит электроэнергию. Сделайте выбор, исходя из ваших личных предпочтений.

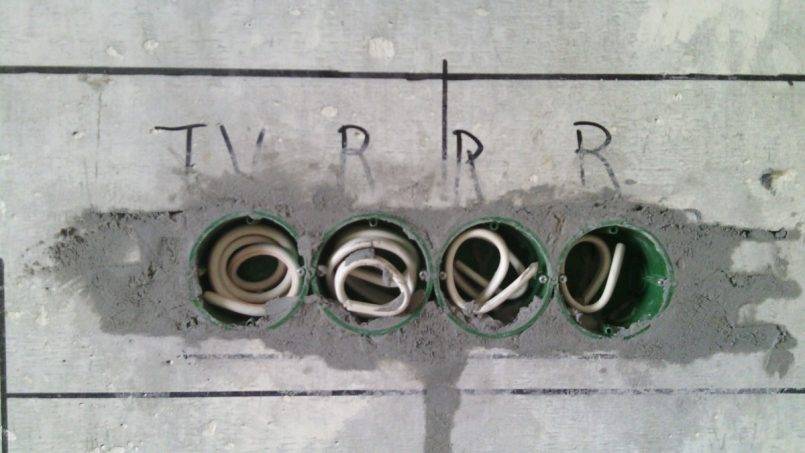

Заключительный этап
Провод, уложенный в штробу, фиксируется несколькими способами, замазывается гипсом или при помощи специальных хомутиков которые вставляются в высверленное отверстие, а потом замазывается гипсом. По концам проводы должны висеть с запасом, для того чтобы подключаться к розетке и распределительной коробки было удобно. Провода должны плотно скручиваться, затем изолироваться.
Все работы должны производиться с точностью, особенно аккуратно нужно подходить к соединениям, провода должны быть зажаты так чтобы не было между ними просвета, в противном случае в проблемных местах будет искрить и греется.
При выборе розеток обращайте внимание на способ крепления для проводов. В импортных моделях можно найти устройство для зажима зачищенного кабеля. Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки
Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА
Благодаря такой розетке вы значительно сэкономите свое время на монтаже, ну и главное, такое крепление переносит большие нагрузки. Для ванной комнаты рекомендуется поставить УЗО с утечкой тока 10 мА.
Работа, кажется не сложная с первого взгляда, но для новичка будет сложным выполнить все правильно. Поэтому рекомендуется вначале подготовиться, для этого можно посмотреть видео и потом попробовать сделать все самому. Но если неуверены и сомневаетесь в своих силах, то не следует рисковать, сегодня много хороших специалистов, которые выполнят такую работу быстро и качественно.
Какой кабель нужен для проводки в квартире
Несмотря на богатство выбора, скрытую электропроводку в домах и квартирах монтируют с применением 2 типов кабелей — ВВГ и NYM. Эта продукция выпускается много лет, за время эксплуатации доказала свою безопасность и долговечность.
NYM
Этот кабель можно отличить по оболочке белого цвета. NYM — продукция европейского бренда, которая выпускается по лицензии в России.
Особенность этой марки — наличие дополнительной изоляции между жилами из специальной резины, что повышает механическую прочность, изоляционные свойства, устойчивость к возгоранию и неблагоприятным внешним факторам. NYM отличается высокой влагостойкостью, его можно прокладывать в толще сырых стен. Не предназначен он только для открытой прокладки, поскольку оболочка не обладает стойкостью к действию УФ.
Рынок предлагает кабели марки NYM с сечением от 1,5 мм² до 10 мм², что удовлетворяет все потребности при монтаже электропроводки в доме или квартире. При покупке надо внимательно читать маркировку, поскольку на рынке встречается низкосортная поделка с обозначением NUM, названная так в надежде ввести в заблуждение невнимательных покупателей.
ВВГ
Эта отечественная марка используется при монтаже квартирной проводки чаще других. Выпускаются кабели ВВГ с разным числом жил сечением от 1,5 мм² до 50 мм²
При выборе кабеля ВВГ следует обратить внимание на его модификации
Самый дешевый вариант ВВГ без других букв в маркировке не обладает способностью противостоять возгоранию, поэтому лучше выбирать более безопасные в пожарном отношении модификации, такие как:
- ВВГнг — с пожаробезопасной изоляцией;
- ВВГнг-LS — с пожаробезопасной оболочкой, не выделяющей при нагреве токсичных веществ.
Эти варианты пригодны к размещению пучком в 1 штробе (штрабе), тогда как кабели ВВГ требуют прокладки с некоторым расстоянием между ними. При правильной эксплуатации срок службы кабелей ВВГ составляет не менее 30 лет.
Сечение кабелей
Подбор проводки для деревянного дома или квартиры производят из имеющихся с медными жилами, при этом минимальное сечение — 1,5 мм². Оно характеризует пропускную способность. У таких элементов 1 мм² пропускает 8-10 А, а у алюминиевых — только 5 А. Расчет линий электропроводки в частном доме или другом строении производится отдельно по нагрузке, после чего осуществляют выбор сечения кабелей .
В таблице представлены используемые сечения для домашней электропроводки (кабель ВВГнг-LS).
| Назначение | Сечение, мм² | Предельная мощность, кВт | Рекомендуемый номинал защитного автовыключателя, А |
|---|---|---|---|
| Освещение | 3х1,5 | 4,1 | 10 |
| Розетки | 3х2,5 | 5,9 | 16 |
| Для электроплиты или варочной поверхности | 3х6 | 10,1 | 32 |
Вводная проводка в квартиру выполняется с сечением от 3х6 мм². Подбирается по мощности и току.
Покупатель должен понимать, что сечение и диаметр — разные понятия. Первое представляет собой площадь круга, рассчитываемую как 0,785 квадрата диаметра. Округляется этот показатель при покупке всегда в большую сторону.
Выбор сечения и марки кабеля
Самый популярный кабель для бытовой проводки — ВВГ соответствующего сечения. Это хороший отечественный продукт, он имеет основную и дополнительную изоляцию из ПВХ и выпускается в нескольких исполнениях:
- ВВГ – обычное изделие;
- ВВГнг – изоляция не поддерживает горение;
- ВВГнг-Ls – самозатухающая оболочка с низким выделением дыма;
- ВВГнгFR-Ls – с дополнительной огнезащитой.
Кабелю ВВГнг соответствует зарубежный аналог NYM.
Важно! В продаже встречается продукция с маркировкой NUM. Эта «случайная» опечатка говорит о том, что кабель неоригинальный и его параметры – на совести производителя
Сечения надо выбирать под имеющуюся и предполагающуюся нагрузку. Но бывают ситуации, когда потребители окончательно не известны (например, при строительстве нового дома или при капитальном ремонте квартиры). В таких случаях можно ориентироваться на значения сечений, выработанные опытом.
Для ввода
При строительстве многоквартирного дома мощность, потребляемая одной квартирой, закладывается при проектировании. Под это значение рассчитывается и вертикальная проводка подъезда («стояки»). Для нормального энергопотребления ввод в квартиру делается кабелем с сечением жил от 6 до 10 кв.мм. Этого хватит для любой нагрузки в пределах разумного. Превышать лимит мощности, ограничивающий сечение на вводе пределами 10 кв.мм., не стоит. Это может привести к перегрузке общедомовой проводки.
Для освещения
На сеть квартирного освещения в 99+ процентах случаев достаточно кабеля с сечением 1,5 кв.мм. В связи с всеобщей тенденцией перехода на светодиодное оборудование, перспектива необходимости увеличения нагрузочной способности для кабеля для света в любой квартире отсутствует.
Для розеток
Для бытовых розеток достаточно сечения 2,5 кв.мм. Но для отдельных потребителей (стиральных машин, кондиционеров и т.п.) надо предусматривать индивидуальные линии с повышенным сечением проводников.
Важно! Площадь сечения проводника зависит не только от нагрузки, но и от способа прокладки. У скрытой проводки условия охлаждения хуже, поэтому склонность к перегреву выше, значит, надо выбирать более толстые проводники
Это учтено в таблице 1.3.4 ПУЭ.
Особенности электропроводов
Ввиду подверженности древесины горению, прокладка электропроводки должна производиться в соответствии со следующим рядом требований:
- Строгое соблюдение правил электромонтажных работ. Сеть монтируется так, чтобы в ней не возникало участков перегрева изоляционной оболочки, а также возможности распространения пламени и переброса его на деревянные конструкции.
- Установка электрощитка на специально подготовленную негорючую поверхность.
- Надежный электрокабель. Лучше использовать 3-х-жильный медный кабель с изоляционной оболочкой из негорючих материалов. При этом требуется правильно рассчитывать для него сечение и не применять пластиковую гофру.
- Автоматический выключатель на каждой ветке. Во избежание перегрузки токовой нагрузки сеть следует разделить на отдельные направления, оснастив их специальными предохранителями.
Щиток с автоотключением на несколько ветвей электропроводки
Чтобы деревянный домик случайно не загорелся из-за неграмотно монтажа проводки, необходимо учесть следующий ряд особенностей в проектировании электросхемы:
- важнейшие части, такие как – щиток, розетка, счетчик и проч. – располагать в открытых местах;
- выключатель монтировать на высоте минимум 0,5 м от пола на видном месте, не закрытом предметами и мебелью;
- розетки устанавливать на расстоянии от пола не менее 25 см в количестве, соответствующем используемым приборам – как правило, по одной на каждые 6 м2;
- не допускать в проводке скруток и избыточного числа изгибов;
- применять такую схему, когда все электролинии находятся параллельно и под прямым углом относительно пола, потолка и схем;
- нижнюю электроразводку монтировать на расстоянии 15 см от пола, верхнюю – 15 см до потолка;
- для соединения устанавливать распределительные коробки, при этом используя модели из металла, а не пластика или дерева.
Керамическая распределительная коробка для открытой ретро проводки.
Кабель марки ВВГ
Если выбирать кабель для розеток, то он должен быть силовым, то есть выдерживать напряжение до 1 000 В частотой 50 Гц — некоторые 100 Гц — или 1 500 В постоянного тока. Хорошими характеристиками обладает кабель ВВГ.
Маркировка указывает на материал изоляции, буква В – поливинилхлорид (ПВХ). Буква Г показывает, что кабель не обладает дополнительной защитой (Г — ГОЛЫЙ) кроме изоляционных оболочек. Может быть многожильным или одножильным. В последнем случае к маркировке добавляется ОЖ. Например, ВВГ 1*2,5(ож)-0,66.
Может использоваться как в однофазной сети, тогда кабель состоит из двух или трех жил, так и в трехфазной, при этом он состоит из трех – пяти жил.
Дополнительные жилы нужны для подключения земли и нулевого провода в трехфазной сети.
Как правило, оболочка нулевого провода окрашивается в голубой, а заземляющего проводника — в желто-зеленый цвет.
После буквенной маркировки идут цифры: первая указывает на количество жил, вторая – сечение проводника. Для экономии материала и удешевления кабеля нулевой и заземляющий проводник могут делать сечением на ряд меньше.
Например, если основные жилы идут сечением 2,5 мм2, то защитные проводники могут иметь только 1,5 мм2. В этом случае к цифровой маркировке добавляется +1.
