Ремонт варочной панели своими руками: как разобрать, неисправности

Ремонт электрической варочной поверхности

При любой поломке электрической и индукционной варочной панели первым делом стоит проверить нормально ли подается электропитание. Начинают с элементарных вещей.

Только после того как вы проверили все эти параметры стоит двигаться дальше. Ремонт варочной поверхности стоит начать с определения точного характера неисправности. По нему можно предположить что может быть причиной.

Разбираем варочную поверхность

Чтобы дальше своими руками производить ремонт варочной поверхности, ее надо отключить и демонтировать, После чего разобрать — снять лицевую панель. Отключаем питание на щитке, отключив автомат и УЗО на этой линии. Если при подключении использовали шнур, его вынимаем из розетки. После чего, заводим острый предмет в щель между варочной поверхностью и столешнице, поднимаем ее.

Сняв керамическую плиту получаем доступ к электрическим компонентам

Если подключали варочную поверхность напрямую или через колодку, надо откручивать провода. Для этого снимаем (приподнимаем или откручиваем) крышку, которая закрывает провода. Перед тем, как снять их, зарисуйте или лучше — сфотографируйте, как подключены провода. Так проще будет все вернуть на место.

После этого варочную поверхность переносят на стол (застелить чистой тканью, чтобы не поцарапать лицевую панель) и укладывают «лицом» вниз.

Проблемы с конфорками

Если не греются все конфорки могут быть проблемы с электропитанием, но их мы бы уже выявили. Что еще может быть? Сгорел предохранитель силовой цепи. Это случается при скачках напряжения. Находите где он установлен и осматриваете или прозваниваете, при необходимости заменяете. Стоит он совсем немного, заменяется легко — вытащить из держателей старый, установить новый.

Если проблемы с нагревом конфорок начались сразу после установки варочной поверхности, возможно причина в том, что провод выбран недостаточного сечения. Читаете эту статью и выбираете правильное сечение, подключаете новый кабель или шнур.

Если не греется одна из конфорок (или слабо греется), причинами могут быть следующие поломки:

Чаще всего различные проблемы с конфорками связаны именно с неисправностью термодатчика или реле управления. Если одна конфорка не включается, через какое-то время самопроизвольно отключается, наоборот — не отключается, пока не выключишь из сети… все это и другие подобные проблемы вызваны некорректной работой этих датчиков на конкретной конфорке и искать в первую очередь надо там. Есть еще один вариант — проблемы с управлением (процессором). Но они описаны будут дальше.

Проблемы с сенсорной панелью

Иногда неисправность варочной поверхности вызвана некорректной работой сенсорной панели. Понять, что дело в ней можно и на слух. Ее исправная работа сопровождается звуковыми сигналами. Если их нет — значит что-то не так. Панель не реагирует. Это может быть из-за того, что поверхность и панель загрязнены и просто не могут понять, что к ним обращаются. В этом случае необходимо панель вымыть, вытереть, потом попробовать все заново.

Иногда плата управления может «заглючить». Для устранения проблемы обесточиваем (выключаем полностью питания вытащив вилку из розетки или отключив автомат на щитке). Ждем минут 20-30, включаем заново. Происходит полная перезагрузка, возможно, проблема решится.

Один из вариантов панели управления варочной поверхности

Если все это не помогло, надо разбирать поверхность, проверять последовательно питание, затем имеющуюся элементную базу — конденсаторы, варисторы, трансформатор. Если тут проблем нет, для вас ремонт варочной поверхности закончен, так как оставшаяся причина — микропроцессор, но его тестирование — работа для спецов.

Современные варочные поверхности

Затем в кухню пришли модные веяния современного дизайна, и простые электроплиты уже не вписывались в кухонные уголки и комплекты мебели. Появились варочные панели, которые встраиваются в столешницу.

Такая бытовая техника не только красива, она отличается расширенным функционалом. Нагревательный элемент управляется с помощью электронных контроллеров, присутствуют различные системы безопасности. Большинство изделий оснащены сенсорными панелями управления, механическую рукоятку не встретишь даже в моделях эконом класса. Чтобы выполнить ремонт современной варочной панели своими руками, необходимо иметь базовые познания в электронике.

Виды нагревательных элементов современной электрической плиты

Обычная спираль в керамических держателях-изоляторах давно уже не используется. Вместо нее применяются 3 вида электронагревателей, как прямого, так и косвенного воздействия:

Разобравшись с конструкцией нагревателей, вы сможете выполнить ремонт собственной варочной панели.

Устраняем неполадки

Ниже приведены распространенные поломки электрических плит. Некоторые из них можно устранить самостоятельно, другие требуют профессиональной диагностики и ремонта.

Неработающая конфорка

Если у вас плита с конфорками, то, чтобы поменять их, действовать надо по такой методике.

Откручиваем гайку и убираем заземление.
Под ним может быть кольцо или скоба, прижимающая деталь к основанию.
Конфорка крепится резьбовым соединением или просто вставляется в специальное отверстие

При первом варианте смазываем резьбу маслом и осторожно пытаемся выкрутить ее из корпуса, во втором случае — поддеваем отверткой и вынимаем.
Если модель старого образца, то перегоревшие конфорки лучше сразу заменить современными и экономичными образцами, подходящими по габаритам. Если конфорки в исправном состоянии, то причина отказа находится в блоке управления — через механические регуляторы проходит ток большой величины, и на нежных контактах могут образоваться нагары, которые зачищаются мелкой наждачной бумагой.

Переключатель нагрева

Здесь приведена пошаговая инструкция, как отремонтировать или заменить переключатель у электрических плит.

Если при проворачивании регулятора нет щелчков, то это говорит о том, что он неисправен.
Существует оригинальная проверка его состояния: ставим регулятор в среднее положение, подаем напряжение на плиту, автоматика защиты должна срабатывать — включаться и выключаться через 30 сек.
Перед снятием ручек необходимо изучить инструкцию — на некоторых моделях они не разбираются (Gefest, Kaiser).
Вначале снимаются регулирующие ручки снаружи, затем откручиваем переднюю панель.
Под ней установлена планка, которую необходимо снять, чтобы добраться до сломанного регулятора.

Электронный блок управления

Если неслышно щелчка при включении реле, то необходимо проверить наличие сигнала — при его отсутствии причина кроется в самом микропроцессоре или каскаде на выходе. Чтобы отремонтировать электронный блок, надо иметь принципиальную схему и разбираться в сложностях радиотехники. Если нет знаний и навыков, то лучше обратиться к специалистам — иначе придется покупать новую электрическую плиту.

Регулятор мощности

Иногда происходит поломка такого регулятора, которому можно найти идентичную замену. Умудренные опытом мастера советуют устанавливать симисторный тип такого устройства, только надо брать с запасом по мощности и силе тока. В некоторых моделях он устанавливается на одной плате вместе с радиатором. Когда конфорка плиты работает на максимуме, а регулировку нагрева изменить невозможно, то это говорит о том, что именно регулятор вышел из строя по неизвестной причине — его срочно надо заменить.

Каждый пользователь должен понимать, что современные бытовые приборы напичканы электроникой, каждая модель имеет свой, отличный от других нюанс изготовления и управления — механический или электронный. Постороннее вмешательство без особых знаний и навыков может негативно воздействовать на нежную начинку электрических плит.

Если у вас стоит простая плита с конфорками на эмалированной варочной поверхности, то отремонтировать ее можно своими силами, предварительно посмотрев видео:

Неисправности газ-контроля

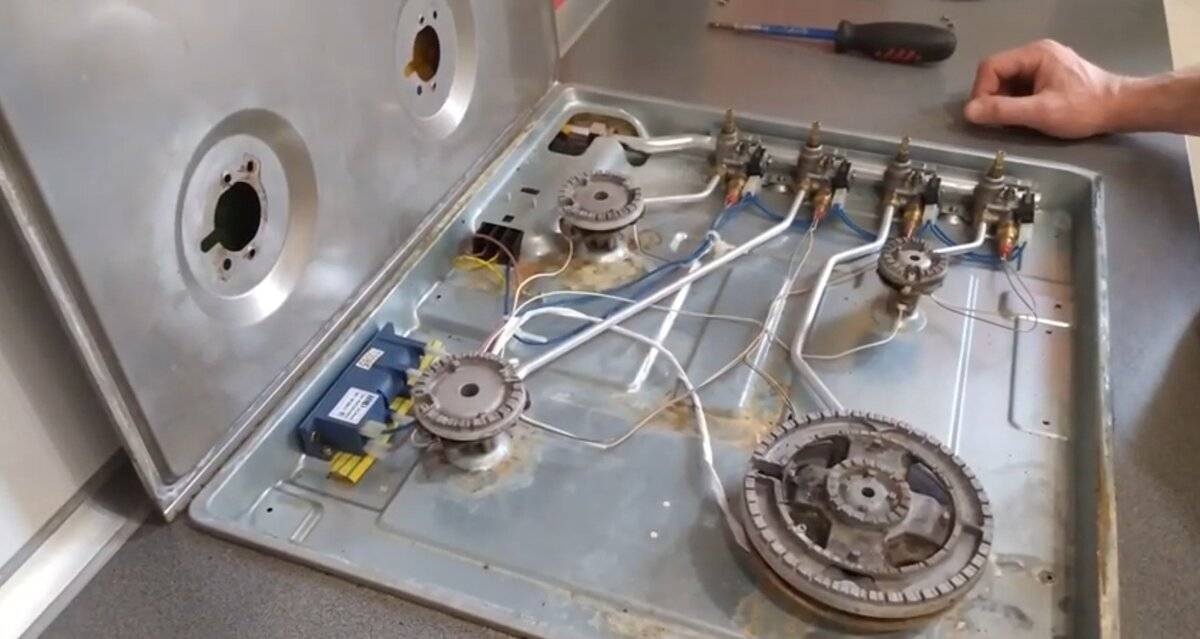

Газовая варочная поверхность

Последняя разновидность варочных приборов – газовая поверхность. Одна из самых простых и легко поддающихся ремонту своими руками. Электроники используется меньше, поэтому неисправностей не много и все легко устраняются.

Не зажигается или плохо зажигается газ. Сразу проверяем электроподжиг (пьезо) на наличие засора или жидкости. В 90% случаев достаточно тщательно вымыть его и высушить. Если это не помогло, проверяем наличие электричества в цепи подводящей к катушке пьезо.
Не включается газовая варочная панель, потому что газ не поступает к конфорке. Ремонт варочных панелей в этих случаях не нужен, достаточно профилактики. Проверяем газовую трубу, если кран открыт и газ есть в системе, переходим к проверке форсунок. Засор происходит жиром или остатками еды, достаточно произвести очистку. Не забывайте насухо протирать после чистки, влаги оставаться не должно. Если останется влага пьезо зажигаться не будет.

Современные варочные плиты оснащены датчиками определения неисправностей и модулями диагностики, на экране появляется код ошибки. Находим код в инструкции и выполняем указанные рекомендации по устранению конкретной неисправности. Используйте форумы, там можно найти реальные отзывы и опыт по ремонту своими руками от специалистов и других пользователей, именно вашей модели с подробными инструкциями и фото.

Если проанализировать все неисправности варочных панелей, которые могут встретиться при эксплуатации, можно с уверенностью сказать, что большинство из них поддаются ремонту своими руками.

Конструкция и основные компоненты электроплиты

Электрическая плита выглядит весьма внушительно — это сложный бытовой прибор, но его конструкция довольно проста, а все основные рабочие элементы находятся в специальном жаропрочном корпусе, который сделан из нержавеющей стали.

Принцип действия аналогичен всем электрическим бытовым приборам: ток, проходя через нагревательные элементы (ТЭН), нагревает их до заданной температуры. Плита имеет на варочной поверхности несколько конфорок, причем их количество варьируется: минимум две, а стандарт — 4 шт.

Строение конфорок довольно разнообразное. Классика — это конфорки на эмалированной варочной поверхности с ТЭН внутри, современные — сплошные поверхности из керамики со встроенными в них различного типа нагревателями. Рассмотрим основные типы конфорок.

Старые отечественные варианты укомплектованы изделиями из чугуна, они медленно нагреваются и также остывают, создавая на кухне паровой эффект, но зато они устойчивы к воздействию влаги и высокой температуры.
Трубчатые спирали — они сделаны из полой трубки, при нагревании такие устройства не только отдают тепло, но и способствуют циркуляции теплого воздуха внутри их корпуса, что значительно повышает эффективность их работы. Эти изделия очень сложно отремонтировать самостоятельно.
Конфорки из керамики очень просты по конструкции, их несложно отремонтировать в домашних условиях — спираль из нихрома уложена в специальные ячейки по кругу и закреплена. В современных моделях все чаще используются стеклокерамические сплошные плиты — они более долговечные и их легко мыть.
Галогенные устройства — это специальные конфорки с аналогичным излучателем, которые устанавливаются в разных местах варочной поверхности. Плита с такими конфорками обеспечивает быстрый нагрев, за секунду, и малый расход электроэнергии, поэтому они самые экономные, но ремонтом могут заниматься только профессиональные мастера.

Все модели современных плит для передачи тока к конфоркам используют силовой провод специального сечения, кроме этого, они соединены с регуляторами и термостатами, обеспечивающие их защиту от перегрева.

Электрическая варочная поверхность

Не включается варочная панель – самая распространенная неисправность электрических панелей, устройство включено в розетку, но не работает совсем, либо не греется только одна из конфорок. Ремонт своими руками можно разобрать на следующие этапы:

Проверяем напряжение в розетке, из за больших нагрузок контакты розетки часто перегорают.
Проверяем вилку и шнур на предмет механических повреждений – могут банально коротить или вовсе обрывать цепь. Чаще всего повреждения наблюдаются в местах подключения панели в розетку. Нашли повреждения – производим замену шнура.
Отключаем питание, снимаем крепеж и проводим демонтаж поверхности со столешницы. Разбираем поверхность и переходим к следующему шагу.
Берем мультиметр и проверяем трансформатор, следующим шагом проверяем термопредохранитель. При отсутствии сопротивления или если оно значительно отличается от заявленного производителем, необходима замена деталей, продаются они во многих магазинах электроники.
Не работает одна конфорка на варочной панели – необходимо проверить все провода, а также их соединения с конфорками, терморегулятором, переключателями, панелью управления на факт обрыва цепи. Если визуально неисправность не видно, все контакты на своих местах, берем мультиметр и проверяем каждое соединение.

Если у вас нет мультиметра, для ремонта можно использовать индикаторную отвертку, которой можно проверить наличие напряжения на всех участках цепи. Также рекомендуем посмотреть видео, которое поможет самому сделать ремонт варочных поверхностей.

Как установить варочную панель в столешницу своими руками

Неисправности электрических панелей

Основные неисправности, с которыми могут столкнуться пользователи электрических варочных панелей, следующие:

Перегорел плавкий предохранитель – происходит из за скачка напряжения . Низкая цена на новых предохранитель и простой процесс замены упрощает ремонт своими руками этой неисправности. На будущее советуем приобрести устройство, которое защитит вашу электрическую сеть от скачков напряжения.

Если одна или две конфорки не работают. Проверяем провод, подающий напряжение на ТЭН. Под воздействием температуры, он отпаивается. Ремонт очень просто, достаточно припаять его на место паяльником. Если цепь не нарушена, у вас перегорел сам ТЭН, потребуется купить новый и заменить его. Перед тем как менять, убедитесь есть ли цепь между ТЭНом и панелью управления, причиной неисправности может быть плохой контакт.

Сенсор не работает – варочная панель не включается. Одна из редких и самых сложных неисправностей сенсорных варочных панелей. Можно опять же проверить цепь, если нет обрыва, то придется провести замену сенсорной панели полностью, но лучше сдать ее в ремонт. Причиной может быть не правильная эксплуатация, уход запрещенным средствами. Отремонтировать в домашних условиях может только специалист, который отлично знаком с электроникой.

Плохо нагревается конфорка или не работает совсем. Причина в плохом контакте с ТЭНом, терморегулятором или термостатом – проверяем наличие электричества в цепи между этими сегментами.

Варочная панель сильно греется, работает и не выключается – неисправность термостата. Термостат не ремонтируют, следует купить новый и заменить.

Треснула стеклокерамическая поверхность. Выясняем причину, если вы ничего тяжелого не роняли, обращаемся по гарантии в сервис, это типичный заводской брак, производитель отремонтирует бесплатно. Если же вы сами виноваты в трещине, придется отдавать панель в ремонт, своими руками заменить достаточно сложно

Обращаем ваше внимание, ремонт по замене стекла очень дорогой, поэтому эксплуатируйте панель согласно инструкции. Читать также: Заполните пропуски бенджамин франклин известен как

Читать также: Заполните пропуски бенджамин франклин известен как

Как подключить варочную панель своими руками

Разборка плиты

Перед тем, как начинать ремонтировать устройство, нужно разобрать корпус и добраться до основных элементов. В зависимости от конструкции, на панели или на задней стенке электроплиты Ariston (Аристон), Beko (Веко), Bosch (Бош) и прочих могут располагаться резьбовые соединения. Их нужно аккуратно открутить и снять. Стол прикреплен при помощи четырёх винтов, если их снять, то панели можно будет приподнять и убрать в сторону.

Вы увидите провода, которые подходят к конфорке – это кабеля питания и переключателей. Они обязательно снимаются, т. к. в противном случае, дальнейшая разборка будет невозможна. Схема снятия конфорок

имеет следующий вид:

Сначала отворачивается прижимная гайка заземления;
Она аккуратно снимается;
Под заземлением может находиться кольцо или скоба, которые служат для максимально плотного прижатия детали к основанию;
Конфорка может устанавливаться как на резьбу, так и просто вставляться в отверстие. Вам нужно в зависимости от её конструкции, смазать резьбовой элемент маслом и вывернуть деталь из корпуса или просто поддеть её плоской отверткой и достать.

После Вам откроется доступ к внутренним соединениям устройства. Нужно отметить, что основные элементы варочной поверхности расположены непосредственно под ней, ниже (на днище, под ним, на задней стенке) расположены запчасти духового шкафа.

Фото — варочная панель

Распространенные неисправности

Во время эксплуатации электрических плит пользователи могут столкнуться с такими типичными неисправностями.

Иногда при включении изделия появляется запах горелого — надо выключить плиту и осмотреть конфорки, на которых могли остаться остатки пригоревшей пищи, которые легко удаляются. Когда появляется запах горелой пластмассы или резины, то надо вызывать мастера.
ТЭН не нагревается — здесь вина конфорки или соединительных проводов, но для начала надо проверить органы управления, может быть там отошел контакт.
Невозможно настроить оптимальную температуру нагревания конфорки — необходимо произвести ремонт переключателя.
Не нагревается конфорка — если у вас внутри стоит спираль, то часто происходит ее разрыв от перегрева или попадания влаги. В таком случае починить электроплиту весьма несложно — замените спираль, вот и весь ремонт.
Плохо работает духовой шкаф — необходимо прозвонить ТЭНы, в 100% это их вина, требуется замена, т. к. они не ремонтируются.

Устройство и конструкция электрических и газовых поверхностей

Советы специалистов

Мастера советуют придерживаться следующих рекомендаций:

Если печь полностью не работает и не реагирует на перепады напряжения, то это ещё не говорит о серьёзной поломке, устраняя которую придётся изрядно потратиться финансово. Часто проблема — в механических повреждениях, которые легко устраняются: разрывы, перегибы, перетертости проводов. Реже встречаются случаи поломки кабеля. Этот вариант подразумевает единственный возможный выход – замену неисправного провода на рабочий. Если проверка кабеля не выявила неисправностей, необходимо демонтировать варочную панель с поверхности столешницы. Для этого откручивают монтажные планки, аккуратно приподнимают панель, отсоединяют все провода. Это действие поможет аккуратно снять плиту, а потом деликатно её установить на место. Если индукционная плита щёлкает во время готовки, то сначала стоит изучить инструкцию. Для некоторых моделей такое «звуковое сопровождение» — норма, а его отсутствие, наоборот, говорит о возможной неисправности. Не стоит также переживать, если устройство гудит, трещит или пищит. При сильном нагреве поверхности стоит проверить отсутствие на плите посторонних предметов, например, ложки для помешивания блюда. Контакты, кабель и предохранители оцениваются мультиметром. Выявление сопротивления на отрезке провода говорит о его 100% неисправности. В этом случае нужно заменить спирали индукционных катушек. Инструментом проверяется допустимая температура

Важно также осуществить тестирование проводков, идущих от индукционной катушки к генератору. Проверяют обычной мощной лампочкой и лупой. Эти инструменты покажут, не появились ли трещины на плате управления

Последние провоцируют разрыв дорожек, проводящих ток. Чтобы провести ремонт индукционной плиты, необходимо подготовить инструменты для диагностики, паяльник и устройства для пайки. Причиной становится либо неправильная эксплуатация, либо заводской брак, либо попадание жидкости внутрь корпуса

Эти инструменты покажут, не появились ли трещины на плате управления. Последние провоцируют разрыв дорожек, проводящих ток. Чтобы провести ремонт индукционной плиты, необходимо подготовить инструменты для диагностики, паяльник и устройства для пайки. Причиной становится либо неправильная эксплуатация, либо заводской брак, либо попадание жидкости внутрь корпуса.

Выход из строя питы заставляет задуматься владельцев, можно ли выполнить ремонт собственными силами, не утруждаясь транспортировкой оборудования в сервисный центр. На нашем сайте вы найдете советы наших экспертов о том, как провести ремонт таймера, стекла, дверцы духовки, электроприбора с керамической и стеклокерамической поверхностью, газовой плиты и духовки, а также духового шкафа электроплиты.

Своими руками отремонтировать индукционную плиту может каждый. Но любой ремонт начинается с изучения инструкции. Следуя строго по заданному плану, можно обнаружить причину неисправности и заменить испортившиеся детали на рабочие.

Если вы купили варочную панель онлайн в интернет-магазине

Надлежащего качества

Если товар еще не передан вам, вы уже можете от него отказаться. После передачи можете отказаться в течение семи дней. В случае, если продавец не приложил документы, где указан порядок и сроки возврата товара надлежащего качества, вы можете отказаться от товара в течение трех месяцев с момента его передачи.

В случае отказа от товара продавец должен возвратить потребителю денежную сумму, уплаченную по договору, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее чем через десять дней со дня предъявления потребителем соответствующего требования.

Внимание: возврату подлежат любые товары, купленные через интернет, даже технически сложные и товары из перечня невозвратных товаров

Некачественный товар

замену на варочную панель другой марки (модели, артикула) с перерасчетом цены;
уменьшение покупной цены;
бесплатный ремонт или компенсация ремонта;
возврат денег.

Если вам доставили товар с нарушениями, типа по количеству, ассортименту, качеству, комплектности, тары и (или) упаковки товара, вы можете известить продавца об этих нарушениях не позднее 20 дней после получения.

Продавец обязан принять товар, выполнить проверку качества или экспертизу. По итогам выносится решение об удовлетворении ваших требований. При вашем несогласии с результатами экспертизы вы можете оспорить их в суде.

Причины возникновения трещин и царапин

Наиболее частая причина повреждения — удар о поверхность какого-либо тяжелого предмета, например, кастрюли с водой. В этом случае повреждение будет в виде скола, где был удар, с сеткой трещин, расходящейся в разные стороны от места удара.
Чрезмерное нагревание поверхности варочного стола, которое возникает, как правило, из-за длительной работы всех конфорок на полной мощности. Появление трещины в этом случае сопровождается треском, который издает поврежденная поверхность.
Неправильная установка плиты, при которой сама поверхность оказывается зажатой краями мебели. В этом случае возникает излишнее напряжение на поверхность, в результате которого и происходит повреждение. Трещины появляются в центральной части, которые расходятся в разные стороны. Отличительной особенностью такого вида повреждения — наличие острых углов трещины.
Индивидуальные повреждения, к примеру, из-за падения ножа.
В результате приклеивания посуды. Тот случай, когда на грязную поверхность была поставлена, например, сковорода, которая приклеилась при нагреве варочного стола. Оторвать такую удалось только с частью поверхности стола.
Попадание на стол сахара, варенья. Расплавленный сахар и раскаленное варенье сразу же проникают в структуру стеклокерамики, удалить такую пригоревшую грязь без микротрещин и сколов невозможно.
Попадание холодной воды (не брызг) на разгоряченную поверхность.
Приготовление пищи в алюминиевой посуде без покрытия, особенно с выгнутым днищем. Алюминий значительно менее твердый металл и взаимодействует с поверхностью плиты, оставляя на ней следы.
Чистка поверхности металлическими губками, порошкообразными и агрессивными средствами.

Если ваша стеклокерамическая панель получила изъяны или даже разбилась. Что можно сделать? Есть два пути решения проблемы:

Замена панели на новую
Ремонт поломки

Все зависит от размера трещины, ее глубины и рук домашнего мастера.

Если повреждение возникло вследствие заводского брака и у вас еще действует гарантия на устройство, поменять поверхность можно за счет производителя товара. Для этого необходимо обратиться к продавцу или в официальный сервисный центр с документами на технику.

Избегайте любого использования электрической варочной поверхности с треснутым стеклом.
Во избежание удара током не прикасайтесь мокрыми руками к металлической посуде, установленной на плите.
Делайте ремонт самостоятельно, только если уверены в своих силах.

Основные неисправности индукционных плит

Поломки индукционных плит можно классифицировать на следующие виды:

недостаточная мощность;
сломалась одна или несколько конфорок;
плита полностью вышла из строя;
варочная панель не включается.

Недостаточная мощность

Чаще всего причиной такой неисправности служит повреждение кабеля питания. Отключите его от розетки и проверьте на предмет наличия дефектов. В случае их обнаружения — замените кабель.

Если диаметр дна посуды не соответствует диаметру конфорки, вполне могут возникнуть проблемы со скоростью нагрева. Следует помнить: индукционная плита очень требовательна к выбору посуды. Проверьте, плотно ли прилегает ваша кастрюля или сковорода к поверхности плиты. В случае разбалтывания прижимающих пружин вполне возможно осуществить ремонт индукционной плиты – необходимо просто подтянуть их до уровня, указанного в инструкции.

Соответствие размера посуды с конфоркой

Сломалась одна или несколько конфорок

Вероятная причина подобной поломки – обрыв проводов, обеспечивающих соединение катушки с электросетью. Если вы владеете навыками пайки, то вам под силу осуществить ремонт своими руками, если нет – доверьте дело профессиональному работнику мастерской. В противном случае вы можете только усугубить поломку, добавив пару нулей к стоимости починки.

Перегорание индукционной катушки – довольно редкий случай, возникающий при эксплуатации индукционных плит. Ремонт в этом случае будет заключаться в простой замене перегоревшей катушки на новую запчасть. Замена представляет собой сложный процесс, который рекомендуется доверить специалистам.

Плита полностью вышла из строя

Наиболее распространенной проблемой, приводящей к полной неспособности варочной поверхности осуществлять свои функции, является поломка термического предохранителя или трансформатора. Для того чтобы произвести диагностику, необходимо выполнить следующие действия.

Проверить источник электропитания на предмет наличия необходимого напряжения.
Убедиться, что силовой кабель и вилка находятся в рабочем состоянии.
Осуществить процесс демонтажа индукционной плиты. Для этого отключите электропровода и открутите панель от всех креплений.
Для проверки трансформатора и предохранителя используется специальный прибор — мультиметр, который производит замер удельного сопротивления определенных участков цепи.
В случае нахождения сопротивления на том участке цепи, на котором его быть не должно, произведите замену соответствующего элемента.

Мультиметр для проверки напряжения

Перед тем, как устанавливать индукционную плиту на исходное место, убедитесь в отсутствии повреждений в соединениях. Проблемными местами, нуждающимися в особом внимании, являются блок управления, терморегулятор и переключатели мощности.

Варочная панель не включается

Чтобы осуществить ремонт индукционных варочных панелей своими руками в этом случае, первым делом, необходимо проверить предохранитель. В случае поломки необходимо заменить его на новый. Причин, по которым предохранитель мог выйти из строя может быть несколько:

предохранитель не справился с нагрузкой;
закоротили транзисторы.

Транзистор индукционной плиты

Для проверки транзисторов на предмет замыкания, выполните следующие действия:

разберите индукционную плиту и отсоедините плату;
осуществите «прозвон» транзисторов и диодного мостика с помощью специального прибора мультиметра;
в случае обнаружения сопротивления на участках цепи произведите замену сломанных элементов;
соберите систему и осуществите повторный «прозвон» цепи.

Во избежание проблем с индукционными панелями, следует соблюдать правила их эксплуатации.

Разбираем изделие

Модели плит бывают разные не только по внешней форме, но и по габаритам, конструкции — невозможно описать алгоритм разборки, который будет подходить ко всем изделиям

Общим фактором для всех является наличие термоизоляционного слоя — вот с ним нужно работать предельно осторожно. Пользователи должны знать, что асбестовая пыль прокладок под конфорками в старых моделях очень вредна для здоровья — учитывайте этот факт, когда происходит разборка архаичных плит. Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается

Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели

Вначале демонтируется варочная панель — она крепится при помощи винтов, если их открутить, то она легко снимается. Под ней находятся конфорки, подводящие провода к ним и механическим регуляторам температуры, которые расположены на лицевой панели.

Все это необходимо демонтировать, чтобы добраться в нижнюю часть, где находятся ТЭНы духовки.

У современной электрической плиты с варочной поверхностью из стеклокерамики разборка корпуса для ремонта будет отличаться — для того, чтобы проникнуть внутрь, необходимо просто убрать верхнюю панель.

Ремонт варочных панелей. Условно ремонтируемые неисправности

Конфорка не включается или не выключается

Если сенсорное управление работает, вы можете менять мощность, включать и выключать конфорку, но при этом конфорка либо постоянно работает, причем она начинает работать сразу, как только вы включаете панель, либо не работает, независимо от режима, который вы выставляете посредством сенсора, то можно выделить неисправности двух видов:

Если конфорка нагревается сразу при включении панели и не реагирует на изменение режимов, то наиболее вероятно, что у вас произошло залипание контактов реле, которое отвечает за эту конфорку. Здесь нужно проверять контакты реле. У реле, как правило, две пары контактов. На одну пару приходит питание. При подаче питания катушка втягивает сердечник, который замыкает контакты. Вторая пара это, как раз, контакты, которыми управляет реле. Наиболее вероятная причина — это приварка контактов. В принципе, если умеете держать в руках паяльник, то можно попробовать заменить реле своими руками. Проверить нужно две вещи: отключается ли питание катушки реле и размыкаются ли контакты реле. Если питание катушки появляется сразу при включении панели, то придется идти в ремонтную мастерскую. Если питание катушки появляется, когда вы сенсорной панелью включаете конфорку, значит надо проверять управляющие контакты. Но в этом случае, как правило, они всегда замкнуты. Если проблема в реле, то в любом случае потребуется замена.
Если реле исправно, но не работает конфорка, при этом питание на реле поступает, и силовые контакты замыкаются, значит , как определить неисправность конфорки.

Не работает половина панели

Если это новая панель, которую вы установили самостоятельно или, вдруг, перестала работать половина панели, или сенсор работает, но конфорки не включаются, тогда смотрите . В сенсорных панелях клеммы в колодке могут быть распределены таким образом: одна клемма отвечает за питание электроники, две другие питают конфорки. То есть, ситуация, когда электроника работает, сенсорная панель показывает, что мощность конфорок регулируется, но сами конфорки при этом не работают вполне возможна.

Панель включается, но сенсор не реагирует на прикосновения

Здесь может быть две ремонтируемые проблемы и одна условно ремонтируемая.

Сенсор срабатывает с некоторой задержкой. Некоторые производители специально сделали эту задержку, чтобы предотвратить случайное нажатие. То есть, чтобы произошло срабатывание сенсора нужно положить палец в требуемую область и немного подождать (как правило до двух секунд), после чего какое-то время сенсоры будут реагировать быстро (иногда любое срабатывание сенсора происходит с задержкой — алгоритм срабатывания определяется производителем).
Возможно, стоит блокировка от детей. Почитайте инструкцию к вашей панели про режим блокировки или защиты от детей.
Возможна ситуация, когда стекло над сенсорной панелью или с обратной стороны каким-то образом загрязнилось. Если протирание стекла не помогло, то придётся обращаться в сервисный центр.

Вы выключили панель, но одна или несколько конфорок остаются горячими

Некоторые варочные панели имеют функцию подогрева. Обычно, в этом случае на дисплее отображается не 0, а значок посуды |_| (как бы половина нуля). В этом случае конфорка полностью не выключается, а переходит в режим подогрева. Вода, например, в этом режиме не закипит, но будет сохраняться очень горячей, пока вы не выключите конфорку или не произойдет автоматического отключения, если это предусмотрено производителем.

Конфорка постоянно включается и выключается

Скорее всего это не является неисправностью. Регулировка температуры приготовления в сенсорных варочных панелях происходит за счёт включения и выключения. Чем больше выставлена мощность, тем реже происходят отключения и дольше период включения. На максимальном режиме конфорка работает не отключаясь, за исключением случая перегрева конфорки. В этом случае произойдет срабатывание термодатчика. Как только конфорка остынет, термодатчик сработает и конфорка снова включится.

Не выключается индикатор остаточного тепла

Неисправность может быть условно устранимой и нет. Я писал про эту неисправность . В этом случае поможет замена термодатчика.

Может быть неисправность и другого рода. Проблема может заключаться в электронике, тогда придется обращаться в мастерскую.

Ремонтируем варочную панель своими руками
