Схемы подключения терморегулятора теплого пола — полезные советы и правила выбора.

Подключение терморегуляторов к электрическим тёплым полам

схема подключения

Подобный тип пола подразумевает наличие нагревательных элементов в виде инфракрасных плёнок или кабеля, который обладает большим сопротивлением и постепенно нагревается.

Пошаговое руководство подключения:

  1. Первым делом определяется место, где будет располагаться термостат.
  2. Составляем схему подключения.
  3. Обдумываем схему расположения всех элементов. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязывает к наличию напряжения 220 В.
  4. Укладывая тёплый материал, следует предварительно обдумать где будет размещаться термодатчик, так как его установка невозможна под мебелью или в минимальной близости от регулятора. Использование инфракрасной плёнки подразумевает монтаж датчика со стороны изнаночной части.
  5. После завершения процесса укладки пола можно приступить с установке термостата. В заранее выбранном месте следует сделать углубление в стене для встроенных приборов или сделать разметку на поверхности стены при установке наружного устройства.
  6. Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных элементов. При значительно меньшем показателе, следует провести монтаж специализированного магнитного пускателя, который рассчитан на осуществление рабочего процесса в сети 220 В.
  7. Приступаем к подключению проводов в единую цепочку. Схема подключения обязательно должна располагаться на корпусе прибора. Соблюдая все правила и советы, сбор проводов в единую цепь сможет осуществить любой желающий.
  8. В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что позволит при обнаружении проблемы быстро исправить её и с лёгкостью добраться в нужный момент к нагревательным элементам.

Установка и настройка

С точки зрения экономии энергетических ресурсов, монтаж водяного пола является самым эффективным. Управление всеми трубами замкнутых систем осуществляет так называемая система гребенок (коллектор) теплого пола. Она представляет собой распределительный узел, в котором сходятся все трубы замкнутых греющих систем.

Гребенка выполняет сразу несколько функций:

  • Уменьшает температуру подаваемой воды. Температура теплого пола не должна превышать 45 градусов.
  • Обеспечивает необходимую теплоту в помещении, в каждом контуре управляет расходом. С этой целью в коллекторе предусмотрены расходомеры, именно они отвечают за расход воды.

Установка шкафа с коллектором происходит относительно высоты чистового запланированного теплого пола. Коллектор без шкафа рекомендуется располагать на высоту не ниже 1 м от уровня пола.

Также зачастую в систему требуется включение трехходового клапана для регулирования потоков воды. Именно его наличие в системе дает возможность подавать воду стабильной температуры в разводку теплого пола. На клапане находится термостатическая букса, позволяющая регулировать нагрев на выходе. Смешивание воды происходит между горячей водой, поступающей от котла с поступившей обратно из системы жидкостью, что дает максимальную экономию.

Таким образом, циркуляция в системе выглядит следующим образом:

  • Горячая вода из котла поступает в коллектор.
  • Далее она попадает в трехходовой клапан, если температура воды выше, чем желаемая, то открывается клапан для поступления остывшей воды.
  • Внутри происходит смешение, пока температура не достигнет нужного уровня.
  • Клапан закрывается.

Что касается электрических теплых полов, в этом случае придется озадачиться выбором терморегулятора и правильно его настроить, они бывают:

  • с ручным или электронным управлением;
  • с возможностью программирования и без неё.

Электронные терморегуляторы – управляются нажатием кнопок, на LCD-экране высвечивается желаемая температура и текущая.

Электронные программируемые терморегуляторы имеют тот же вид, что и простые электронные, но дополнены функцией включения и выключения пола в определенное время и даже в зависимости от дня недели (будний/выходной). Использование таких приборов не только удобно, но и помогает сэкономить немалое количество электроэнергии, если правильно запрограммировать их.

Подключение электронного терморегулятора производится по схеме, указанной производителем на корпусе. Около клемм, предназначенных для того или иного провода, есть указания: две клеммы для датчика температуры пола, три для силового кабеля (фаза, ноль и заземление) и две для кабеля нагрева самого теплого пола (для двухжильного используется 2 провода, для одножильного, соответственно, один).

При работе с установкой терморегулятора не нужно забывать о соблюдении элементарных правил безопасности:

  • Следует обесточить помещение.
  • Температурный режим эксплуатации терморегулятора – от -5 до +40 градусов.
  • Очистка должна проводиться без применения едких химических средств.
  • Проверять работоспособность терморегулятора стоит только после полного завершения работ, не следует производить запуск, если прибор разобран.

Подключение кабельного электрического пола

Перед тем как подключить теплый пол электрический с нагревательным элементом в виде кабеля, специалисты выполняют ряд хорошо отработанных и профессиональных действий:

Разрабатывают схему укладки.

Монтаж нагревательного элемента в виде провода может быть выполнен по схеме «улитка» или «змейка». При разработке чертежа его укладки учитывают, что расстояние от кабеля до стены должно быть минимум 100 мм.


Схемы укладки греющего кабеля теплого полаИсточник kaminia.ru

Рассчитывают количество необходимых материалов.

Во время расчета сначала определяют тепловые потери и укладочный шаг, среднее значение которого составляет 70 мм. Потом вычисляют требуемую протяженность кабеля. При этом учитывают участок на стене до регулятора температуры.

Определяют место установки термостата.

Профессионалы монтируют регулятор температуры на стене. Между прибором и полом расстояние обычно составляет 1 м. На этом же этапе создается штроба от места монтажа термостата до пола, если дом каменный. Она нужна для прокладки проводки.

Подготавливают черновое основание.

Перекрытие очищают, заделывают трещины и выравнивают при необходимости.

Укладывают гидроизоляцию и теплоизоляционный слой.

В качестве гидроизоляции часто используется полиэтиленовая пленка, а для утепления применяется фольгированный пенофор, пенопропилен или пенополистирол.


Крепление демпферной лентыИсточник ark-eng.ru

Монтируют кабель.

Начинается укладка греющего провода от места его подключения к термостату. При монтаже одножильного кабеля его противоположный конец возвращают к терморегулятору. Этого не делают, если укладывается двужильный провод.

Устанавливают датчик температуры.

Его монтаж выполняется на полу. Обычно расстояние от него до стены с термостатом составляет 500 мм. Монтируется датчик и его провода к терморегулятору в углублении, которое делают в теплоизоляции. При этом для защиты используется гофрированная трубка.

Само же подключение теплого пола к электричеству, схема укладки которого «улитка» или «змейка», выполняется после проверки электропроводки в доме, чтобы убедиться, что она выдержит возросшую нагрузку. Ее в качестве ориентира также используют для подбора УЗО с автовыключателем. Потом проводится подсоединение греющего кабеля вместе с проводом от датчика к регулятору температуры. Затем термостат подключается к электропитанию. В завершении греющий кабель вместе с питающим проводом заземляется и проверяется работа электропола.

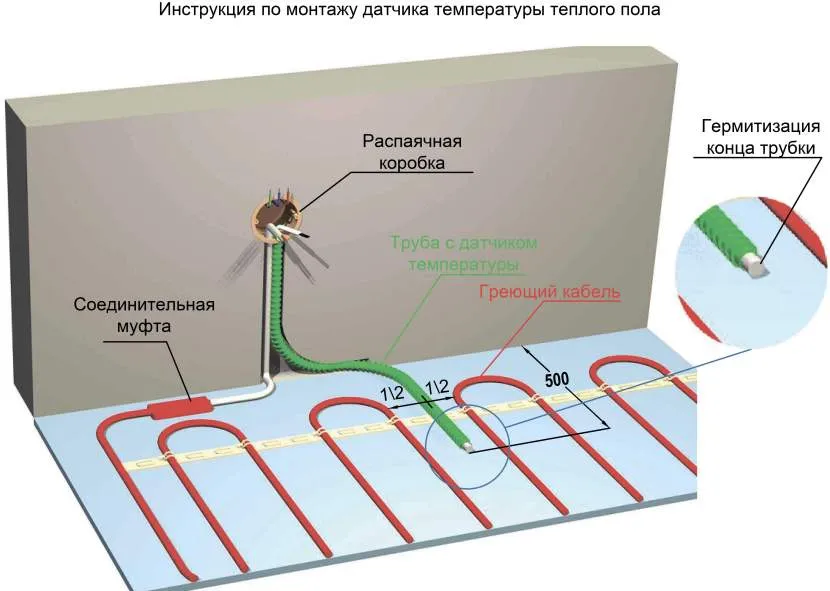

Инструкция по монтажу термодатчикаИсточник ac-bastion.ru

Монтаж и подключение электрической системы

Как уже говорилось выше, существует несколько видов электрической системы, для обогрева помещения. Поэтому, монтаж теплого пола и подключение теплого пола будет напрямую зависеть от выбранной модели. Но как показали отзывы потребителей, не каждый начинающий новичок знает, как правильно осуществить эти работы своими руками.

Рассмотрим самые частые задаваемые вопросы, по монтажу и постараемся ответить на них более подробно.

Как подключить кабельный пол

Чтобы ответить на такой вопрос, как подсоединить теплый пол, состоящий из кабеля, сначала нужно понять, как располагается данная система под напольным покрытием.

Кабельная схема подключения электрического теплого пола:

  1. На подготовленный червонный пол укладывается специальная металлическая лента.
  2. С определенным шагом на металлической поверхности укладывается и крепится электрический кабель.
  3. Между витками электропровода устанавливается температурный датчик, провод которого укладывается в гофре.
  4. К терморегулятору подключается кабель теплого пола, провод датчика и электрические провода сети.

https://youtube.com/watch?v=d5jDC2m7lYA

Проверив тестером сопротивляемость электроэнергии в цепи, электрические теплые полы заливаются бетонной стяжкой.

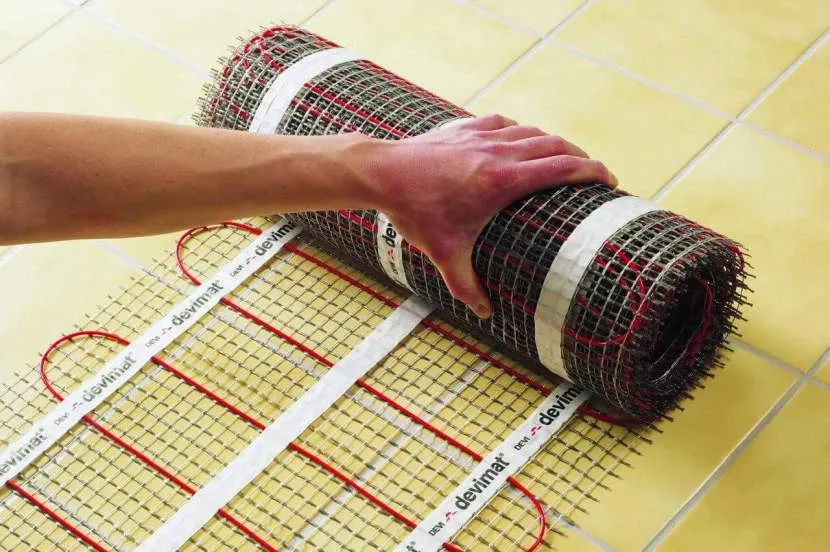

Как правильно подключить матовый пол

Схема соединения матового теплого пола идентична кабельной системы. Существуют лишь некоторые небольшие отличия.

Итак, рассмотрим, как правильно произвести подключение теплого пола на матовой основе:

  1. По специально намеченной сетке маты кроятся на определенные полотна так, чтобы они покрывали всю площадь комнаты.
  2. На подготовленную поверхность пола укладывается теплоотражающий материал.
  3. На теплоизоляцию параллельно друг другу раскладываются полотна теплого пола.
  4. Каждый мат закрепляется между собой и полом скотчем.
  5. От первого мата осуществляется подключение электрического теплого пола к терморегулятору.
  6. Посередине, между кабельными полотнами устанавливается термодатчик.
  7. От температурного датчика и электрической сети проводятся и закрепляются провода на терморегуляторе.

Проверив подключение теплого пола, электрическая система заливается либо бетонной стяжкой, либо строительным клеем под керамическую плитку.

Как подключить ИК теплый пол

Подключить электрический теплый пол на основе инфракрасной пленки задача не из легких. Это обосновывается тем, что конструкция этой инновационной системы более сложна, чем у аналогичных обогревающих моделей.

Данная система состоит из специальных электрических проводов, которые запаяны в слои термостойкой пленки. Вдоль материала расположены контакты из меди, за счет которых и происходит подключение теплого пола к источнику питания электросети.

Итак, приступим к рассмотрению такого вопроса, как подключить теплый пол на ИК основе, без услуг специалиста:

  1. ИК пленка кроится на отрезки необходимой величины.
  2. Выкройка раскатывается на поверхности пола, в сторону стены, где расположен терморегулятор.
  3. Разложив все полотна, их стыки проклеиваются скотчем.
  4. Между слоями материала устанавливается конец одной клеммы, другие концы всех зажимов должны располагаться на поверхности медной шины.
  5. При помощи плоскогубцев, все клеммы сдавливаются.
  6. К одному зажиму подсоединяется одножильный кабель, остальные клеммы и края медных шин изолируются специальным скотчем.

Выполнив данные работы, необходимо в инструкции подробно рассмотреть, как подключить теплый пол к сети

Если ее не оказалось под рукою, стоит обратить внимание на следующий совет специалиста: сначала к термостату нужно подключить электропровода фазы и ноль, а лишь затем заземление

Рассмотрев все варианты как теплый пол подключать сети электропитания можно самостоятельно убедиться, что монтаж нельзя отнести к легким работам. Но если учесть все рекомендации специалистов, каждый начинающий мастер сможет выполнить укладку и подключение каждой модели своими руками. С более точным монтажом можно ознакомиться в инструкции, которая идет в одном комплекте с системой отопления.

Примеры подключения терморегулятора теплого пола – пошагово

Перед тем как самостоятельно подключить теплый пол к терморегулятору, надо разобраться в самом процессе, чтобы не наделать ошибок. Неправильное подключение может привести порче купленной системы отопления.

Отличия в подключении термостата от вида кабеля

Кабельный теплый пол на рынке представлен двумя видами нагревательного кабеля: одножильный и двужильный. Отличаются они не только количеством нагревательных жил, но и силой электромагнитного поля, которое проводники излучают. У первого оно сильнее, чем у второго. Поэтому одножильные модели в жилых помещениях не укладывают.

Подключение к термостату двужильного кабеля

Этот нагревательный элемент подключается к терморегулятору двумя своими жилами, которые торчат с одной стороны. Точнее, к 3 и 4 клеммам. К третьей подсоединяется токоведущий провод коричневого цвета – это фаза. К четвертой проводится подсоединение синего провода – это ноль.

Подключение к регулятору температуры двужильного кабеля

Одножильного кабеля

Здесь необходимо понимать, что одножильный кабель называется так потому, что в его оплетке находится одна нагревательная жила. Чтобы в ней проходил электрический ток, нужно один конец соединить с фазой, противоположный с нулем. То есть оба конца кабеля подключаются к термостату. Один к клемме номер «3», другой к клемме «4».

Подключение одножильного нагревательного кабеля

Подключение терморегулятора к плёночному «теплому полу»

Здесь используется та же схема без каких-либо дополнений и изменений. Просто необходимо понимать, что инфракрасный теплый пол – это чаще несколько элементов, которые могут быть разложены на полу в разном порядке. Поэтому их нужно правильно соединить между собой, чтобы создать последовательную электрическую цепь. И уже от общей цепи вывести двухжильный кабель, концы которого подключаются к термостату.

И еще один момент. Для температурного датчика нет необходимости в полу делать штробу. Чтобы он не мешал напольному покрытию его укладывают в канавку, которую делают в теплоизоляционном слое. При этом сам датчик должен располагаться на участке карбоновых нагревателей.

Схема подключение ИК теплого пола к термостату

Тестовое подключение терморегулятора RTC 70.26

Термостаты, они же терморезисторы, марки RTC 70.26 – самые распространенные и часто используемые в системе отопления теплых полов. В этой конструкции семь входных клемм, о подключении которых было описано выше. Пятая клемма без зажима, то есть она не используется. Прибор имеет двойную изоляцию, о чем производитель сообщает, установив на задней панели метку – квадрат в квадрате.

Всегда рекомендуется проверять товар, купленный в магазине. В этом плане терморегулятор не исключение. Тестировать его можно, используя обычную лампочку, вкрученную в обычный патрон, к которому подсоединены два проводка. Понадобится также двухжильный провод с вилкой на конце и термодатчик. Лампочка будет выполнять функции нагрузки. То есть подключить надо к клеммам 3-4. Вилку к клеммам 1-2, датчик к 6-7.

На панели регулятора выставляется минимальная температура. Вилка вставляется в розетку. Термостат включается. Теперь нужно поднимать настройку температуры до комнатной. Если лампочка включилась, значит, терморегулятор работает исправно. На видео ниже такое тестирование показано:

Схема подключения терморегулятора для водяного теплого пола

В системах водяных теплых полов терморегуляторы устанавливаются обязательно. Производители сегодня предлагают разные модели, одна из часто используемых – термоголовка с выносным или встроенным датчиком. Первый отслеживает температуру теплоносителя, второй воздуха. Существуют комбинированные модели.

Терморегулятор может воздействовать на два прибора отопления:

  • циркуляционный насос;
  • трехходовый клапан.

У первого при перегревании он снижает обороты вращения крыльчатки, с помощью второго уменьшает подачу теплоносителя. Для закрытия клапана используется сервопривод, который монтируется на клапан, установленный на обратном контуре системы отопления. То есть к терморегулятору от сервопривода прокладывается двухжильный кабель – это будет нагрузка. Во всем остальном схема подключение та же.

Схема подключение термостата с сервоприводом

Разные системы теплого пола требуют наличия регулятора температуры. Последние на рынке представлены широко, поэтому частично отличаются схемы подключения. Но общая схема практически одинакова.

Как установить терморегуляторы для тёплого пола

Термостаты для управления теплым полом могут быть непрограммируемыми или программируемыми. Первые также называются классическими контроллерами.

Преимуществом непрограммируемых термостатов является простота и доступность. Эти термостаты можно разделить на ручные термостаты и термостаты с ручкой D ruck. Ручные термостаты не программируются, и для установки таймера необходимо повернуть специальную ручку с цифровым дисплеем. Эти термостаты очень просты и более надежны, поскольку не имеют сложных электронных компонентов.

Термостаты, управляемые кнопками, выглядят более современно. У них есть электронный дисплей и больше функций. Есть «ночной режим», который уменьшает яркость дисплея и тем самым экономит энергию в ночное время. С помощью «детского замка» можно заблокировать кнопки термостата, а с помощью таймера можно установить временной интервал нагрева и охлаждения пола.

Программируемые термостаты работают по точно заданному расписанию. Можно настроить по календарю и совместить работу датчика пола с датчиком воздуха, чтобы обогревать помещение, не перегревая пол. Настройки хранятся на встроенной флэш-карте. Сегодня существуют также программируемые контроллеры, которыми можно управлять через специальные приложения и Wi-Fi.

Я рекомендую выключать ручные термостаты перед тем, как покинуть дом на несколько часов. Это необходимо для экономии энергии, если только теплый пол не используется в качестве основного отопления. Кнопочные варианты — это то же самое, что и механические, поэтому принцип их работы одинаков. В программируемых вариантах можно установить любые временные периоды или режимы работы по определенному расписанию. При этом нет необходимости контролировать процесс.

Теплый пол не выключается или не работает

https://youtube.com/watch?v=ObC540Ggtsw

Функции терморегулятора

Терморегулятор — прибор, электроника которого способна автоматически контролировать и регулировать нагрев поверхности. Так как, температурный уровень в помещении не должен достигать больше +27 градусов, то более высокая температура отрицательно скажется как на самочувствии человека, так и на состоянии покрытия. Поэтому, без регулятора не обойтись.

При достижении заданной температуры, он «считывает» данные датчика, и производит отключение пола от источника энергии. При этом, сам аппарат продолжает работать и выполнять функции контролера. Как только температурный уровень понизится, произойдёт включение нагрева.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

  1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.

    Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента

  2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
  3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Виды греющих кабелей для труб

Рассмотрим подробней виды нагревательных кабелей.

Резистивный греющий кабель

Наиболее простыми и дешевыми являются резистивные кабели. Принцип их действия аналогичен принципу действия электронагревательной спирали, которая нагревается при прохождении через нее электричества.

Основой этих кабелей является нагревательный сердечник, в основном нихромовый, покрытый двухслойной изоляцией, экраном заземления, который выполняет еще и армирующую функцию. Сверху этот «пирог» закрыт защитной оболочкой. Обязательное наличие заземления обусловлено строгими требованиями безопасности на случай нарушения целостности провода.

Производители предлагают одножильные и двухжильные типы резистивных кабелей.

Чтобы обогрев функционировал, необходимо закольцевать электрическую цепь, то есть питание подключить на оба конца провода. В случае с одножильной системой могут возникнуть сложности с подключением. Можно сложить кабель в двое, но тогда и расход материала, а соответственно и затраты, возрастут ровно в два раза. Поэтому наибольшее распространение получили двухжильные кабели.

Закольцовку здесь обеспечивает контактная муфта, которая устанавливается на конец провода и замыкает цепь. Самым большим  недостатком такого варианта является то, что эту самую муфту возможно установить только в заводских условиях, поэтому в продаже имеются куски только тех размеров, которые предлагают изготовители. Самостоятельно резать кабель категорически запрещается. К недостаткам можно отнести и тот факт, что в целях снижения расхода электроэнергии требуется покупка и установка дополнительного оборудования в виде системы автоматического контроля и управления, поддерживающей заданный температурный режим.

Саморегулирующийся  греющий кабель

Существуют еще и саморегулирующиеся полупроводниковые нагревательные кабели, которые являются наиболее экономичными и принципиально отличаются как принципом действия, так и своим устройством.

Металлические проводники соединены между собой полупроводниковой перемычкой, которая и является нагревательным элементом. Из-за уникальных особенностей полупроводника его электропроводность напрямую зависит от температуры окружающей среды. При понижении температуры сопротивление падает и выделение тепла возрастает, а при повышении энергопотребление, соответственно, падает. Но самым интересным является тот факт, что саморегуляция температуры осуществляется на протяжении всего кабеля в каждой его точке, поэтому разные участки имеют разную степень нагрева и температура повышается только там, где это необходимо, следовательно,  потребление электроэнергии сводится к минимуму.

Кроме экономичности преимущество полупроводникового типа заключается в том, что кабель можно приобрести любой необходимой длины, на нем отмечены линии отреза через небольшие промежутки.

Самым большим его недостатком, несомненно,  является довольно высокая стоимость. Хотя свой выбор между высокой ценой и низким энергопотреблением каждый делает сам.

Предлагаем вам посмотреть видео-обзор саморегулирующейся греющей ленты:

https://youtube.com/watch?v=aNrXujyhKFM

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.
