Этапы проведения самостоятельного заземления
Если при проведении электрокоммуникаций использовалась схема TN-C-S, можно провести самостоятельное заземление розеток, придерживаясь следующей последовательности действий:
- Обесточить квартиру – вывинтить все пробки или отключить пробки-автоматы или ползунковые автоматы.
- Очистить доступ к проводке – снять штукатурку или другие отделочные материалы в необходимых местах.
- Демонтировать необходимые розетки.
- Присоединить зачищенные концы проводников к специальным контактам, которые имеются в розетках Евростандарта.
- Соединить между собой все выводы к заземляемым розеткам.
- Обесточить стояк или дом.
- Подсоединить проведённое заземление к общему заземлению стояка или фазы.
- Включить подачу электричества в доме и в квартире.
Соединение розеток шлейфом согласно ПУЭ
Подключение розеток шлейфом, то есть последовательное соединение, можно встретить практически везде. Это самый распространенный способ их подключения. Так требуется меньше кабеля и уменьшаются трудозатраты. Кто-то считает соединение розеток шлейфом не допустимым, так как будет разрываться нулевой защитный проводник, что запрещено ПУЭ. Хотя большинство электриков на нормативные документы не обращают особого внимания и подключают розетки последовательно с помощью перемычек из жил кабеля.
Мы стараемся придерживаться требований ПУЭ и ниже я хочу рассказать и показать как это делаем мы.
Сначала давайте прочитаем ПУЭ п. 1.7.144:
Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений.
Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.
Из этого пункта видно, что подключение нулевых защитных и нулевых рабочих проводников должно быть выполнено с помощью ответвлений и не допускается их последовательное включение. То есть не допускается подключение данных проводников к контактам первой розетки, потом подключение второй розетки с помощью перемычек из жил кабеля и т.д.
Но, как быть, если необходимо сделать подключение розеток шлейфом, например в блоке, состоящем из нескольких розеток? Как это делаем мы я как раз вам и хочу показать.
Подключение розеток шлейфом выглядит так. От щита кабель пришел к первой розетке, потом от нее пошел на вторую, от второй на третью и т.д.
Для того чтобы не нарушать ПУЭ п.1.7.144 необходимо подключения нулевого рабочего и нулевого защитного проводников делать с помощью отдельных ответвлений. Для этого, чтобы уместить соединения ответвлений, мы применяем глубокие подрозетники. Они где-то на два сантиметра глубже обычных коробок, что позволяет в них все свободно уместить.
Как вариант, можно использовать установочные коробки Hegel. Берется один глубокий подрозетник и соединяется с несколькими обычными.
Ниже показываю пример, когда необходимо подключить две розетки, стоящие в одном блоке, и необходимо подключить следующий блок тоже состоящий из двух розеток. Для этого от щита приходит кабель к первому блоку, а второй кабель уже от него уходит на второй блок.
Соединенные установочные коробки монтируем в стену и оба кабеля выводим в глубокий подрозетник. На фото ниже второй кабель плохо видно, так как он лежит под первым.
Затем все концы разделываем и приготавливаем два комплекта перемычек. Таким образом, получается, что в глубоком подрозетнике будут находиться четыре фазных жилы, четыре нулевых рабочих жилы и четыре нулевых защитных жилы. Это группы жил: 1 – от щитка, 2 – на первую розетку блока, 3 – на вторую розетку блока, 4 – на следующий блок розеток.
Далее проводники группируем по цветам и соединяем. Все соединения я делаю с помощью опрессовки.
Гильзы изолируем с помощью термоусаживаемой трубки, так как это надежно, безопасно, быстро и не дорого.
Затем все соединения аккуратно укладываем в глубокую установочную коробку. Таким образом, получаются отдельные ответвления на каждый контакт розетки. Это разрешено ПУЭ. Также, при использовании данного варианта подключения розеток, пропадает необходимость применения скрытых распределительных коробок. Получается, что они будут находиться в самих подрозетниках и к ним всегда будет доступ в случае необходимости.
На заключительном этапе ставим сами розетки.
Ниже представлен следующий блок розеток, к которому уходит кабель от уже подключенного блока. Здесь выполняются те же самые операции, которые описаны выше.
На следующем фото показан конечный результат. Второй блок розеток находится в левой части фото
Во всей квартире мы подключали розетки шлейфом, как описано в данной статье. Поэтому скрытых распределительных коробок в розеточных линиях здесь нет ни одной, и при необходимости есть доступ ко всем соединениям кабелей.
Розетки в комнате.
Розетки в другой комнате.
Когда полы в квартире еще не готовы, то под инструмент и расходные материалы стелю что-то чистое. Люблю когда весь инструмент находится в чистоте.
Это интересно: Лучшие производители электроинструмента – рейтинг 2017 года: объясняем основательно
Как действует и для чего нужен заземляющий контур
Человека от поражения током предохраняют изоляция электроприборов, защитные устройства. Но они могут прийти в негодность. Напряжение 220В попадает на корпус прибора. Прикасаясь к нему, человек получает удар током. Возможен смертельный исход, если тело замкнет электрическую цепь. Это случается при одновременном контакте с неисправным прибором и естественным заземлителем. В роли последнего могут выступать стальные трубы, конструктивные элементы дома, сырая земля.
Ток всегда выбирает путь наименьшего сопротивления. В этом случае им оказывается человеческое тело. Чтобы обезопасить людей, создают контур заземления, по которому пойдет ток. Его сопротивление в десятки раз меньше, чем у человека, – 30 Ом. Средний показатель у людей – 1кОм.
Устройство контура
Конструкция состоит из вбитых в землю металлических электродов. Их соединяют в общую цепь полосами из аналогичного материала. От контура проводят металлическую шину к вводному электрическому щиту дома.
Система надежно работает, если обеспечены хороший контакт электродов с землей, минимальное сопротивление.
Свойства грунтов в зависимости от типа различаются величиной удельного сопротивления:
- Наименьшее – у подземных водоносных слоев: 5–50 Ом.
- У пластичных глин или суглинков, торфа, графитовых сланцев, мелов – от 20 до 60 Ом.
- Полутвердые, лессовые суглинки, влажные супесчаные почвы, черноземы обладают удельным сопротивлением 100–200 Ом.
- У песка показатель зависит от близости грунтовых вод. Если они находятся выше 5 м – 500 Ом, ниже – 1 кОм.
Наименьшее сопротивление у слоев, залегающих на глубине. Чтобы добиться эффективности заземления, одновременно или по отдельности применяют несколько способов: погружают электроды на большую глубину, увеличивают их количество, расстояние между элементами, площадь контакта с почвой.
Разновидности систем
В частных домах заземление устраивают в зависимости от схемы, используемой для подачи электричества: TN или TT. Первая имеет глухозаземленную на подстанции нейтраль. Это соединенные вместе нулевые провода: защитный (PE) и рабочий (N). Система TN включает разновидности TN-C, TN-S, TN-C-S.
Подсистема TN-C использует заземление проводом, который на схемах обозначают PEN. В дом заходят 2 провода – фазный и общий нулевой.

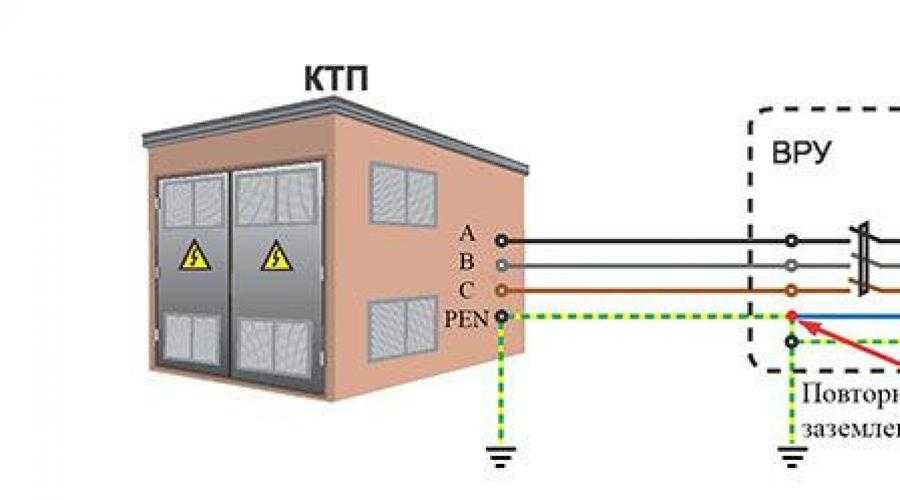

В системе TN-C-S, подобно TN-C, от трансформатора идет общий провод PEN. В домашнем щите его разделяют на нулевой N и заземляющий PE, соединяют с общей шиной. Схема используется с трехфазной сетью питания. В однофазной прокладывают дополнительный третий провод от розеток ко входному распределительному щитку.
Самая совершенная – подсистема TN-S. В дом, кроме фазных, заходят независимые разделенные нулевые проводники PE и N. Новые электролинии выполняют по этой схеме, для прокладки используют пятижильный кабель или 5 воздушных линий. Требования к заземляющей конструкции при такой системе минимальные. Она используется одно- и трехфазными потребителями.
Самая простая система – TT. Отсутствует связь между глухозаземленной нейтралью подстанции и домашним заземлением. К его контуру подключают отдельные провода, идущие от корпусов электроприборов, щитков. При исполнении такой системы обязательное требование – установка в электрической цепи УЗО или дифавтомата. Автоматический выключатель может не сработать из-за малого тока, возникающего при замыкании заземленного корпуса с токоведущим проводником.
Необходимо ли делать заземление на даче
Заземляющий контур выполняет важные задачи обеспечения безопасной для человека эксплуатации оборудования. Особую потенциальную опасность имеют некоторые бытовые приборы: бойлер, стиральная машина, электроплита.
Заземление одновременно осуществляет ряд функций:
- отводит ток утечки с корпусов приборов;
- предотвращает накопление статического заряда;
- обеспечивает корректную работу защитной автоматики.
Многие надеются на автоматику, считают, что она гарантируют безопасность. Автоматические выключатели защищают только сеть от последствий короткого замыкания. Для обеспечения безопасности человека служат дифавтоматы и устройства защитного отключения.
Что делать запрещено?
Так как приватизация квартир часто становится стимулом для их всевозможного «усовершенствования», многие хозяева хрущевок, брежневок и сталинок решают бытовые проблемы нетрадиционными (и крайне опасными) способами. В первую очередь это касается использования в качестве заземления металлических труб коммуникаций — водоснабжения, отопления, подачи газа.
Самая большая опасность такого способа обеспечить защиту — противоположный результат — поражение током, нередко смертельное. Трагедия не обязательно произойдет с виновником-рационализатором либо его семьей. Чаще страдают соседи, не подозревающие о потенциальной угрозе, ведь утечка электричества находит кратчайший путь — в ванную комнату, кухню тех, кто ближе по стояку.
Воздействие электричества на металл приводит к быстрому корродированию материала, а следствием становятся трещины, протечки. Повреждение газовой трубы может спровоцировать взрыв.
Другая ошибка — самостоятельное подключение к электрощитку с совмещенными проводниками PEN. Опасность — возможное отгорание нулевого провода (нейтрали). В этом случае высокое напряжение сразу поступит на корпусы всех бытовых приборов, подключенных к сети в данный момент.
Следующая потенциальная угроза может возникнуть при использовании одного разъема головной защитной шины для подключения сразу нескольких проводников. Если один из них потребуется отключить, то не будет контакта и на других. Результатом некорректных действий станет трагедия.
Как сделать монтаж контура заземления самостоятельно?
При устройстве заземления своими руками, монтаже контура, необходимо разработать схему, эскиз, чертеж. Далее выбирают место и размечают участок. Потребуется рулетка достаточной длины. Далее выполняют земляные работы и собирают конструкцию. После этого ее заглубляют, монтируют, а после подключат к щитку. Затем подсоединяют внутренний контур (проводку по дому) и тестируют с помощью специальных электроизмерительных приборов. В дополнительном обслуживании система не нуждается. Она прослужит десятилетиями, если все сделать правильно.
Выбираем место
Щиток лучше поставить в специальном помещении. Обычно это кладовая, котельная или чулан
Важно исключить свободный доступ детям. Отдающий контур размещают на удалении от периметра здания минимум на метр
Максимальное удаление – 10 м. Хорошо, когда это место, где люди не находятся без особой необходимости. В момент, когда устройство гасит утечку тока, лучше, если там никого не будет. Обычно это за домом, на территории огороженных грядок, под декоративными искусственными насаждениями, альпийской горкой и т.д.
Земляные работы
Сначала необходимо разметить участок, если применяется линейная схема заземления. В места, где будут вбиты электроды, ставят колышки. Теперь соедините их прямыми линиями, натяните шнурок, который будет служить ориентиром для рытья траншеи. Ее глубина от 30 до 50 сантиметров. Ширина приблизительно такая же. Грунт вывозить не нужно. Он потребуется на окончательном этапе монтажных работ перед подключением внутреннего контура. Гидроизоляция, отсыпка не потребуется.
Собираем конструкцию
Когда земельные работы завершены, осталось только правильно смонтировать контур. Вытащите колышки и вбейте штыри так, чтобы их торцы выступали на 15-20 см. Металлосвязи обрезают по размерам. Расстояние между штырями имеет смысл заново замерять. Контрольный замер исключит фактор ошибки. Связи приваривают газо или электросваркой. Теперь можно зарыть траншею, но только кроме точки ввода в дом, так как его тоже нужно изготовить, прикрепить, подключить к щитовой.
Ввод в дом
В качестве шины используются материалы, свойства которых описаны ранее. Главное надежно закрепить ее к контуру. Теперь заведите другой конец через стену к щитовой. Заблаговременно проделайте отверстие на манер клеммы, чтобы можно было применить болтовое соединение. Когда эти работы завершены, заройте последний участок траншеи и подсоедините к вводу шину-расщепитель или соответствующую жилу. На данном этапе все зависит от выбранного типа заземляющей системы частного дома.
Проверка и контроль
После подключения заземления к щитку, необходимо убедиться, что все сделано правильно. Контроль заключается в проверке целостности контуров и проводящей способности. Кстати, если желаете, чтобы контур наверняка работал, на предыдущих этапах не спешите закапывать траншею. Если выявится разрыв, придется заново оголять металлоконструкцию и устранять неисправность. Либо проверьте целостность заблаговременно. Но даже после этого, когда вся цепь будет подключена, необходимо перепроверить ее работоспособность.
Берут лампу мощностью 100-150 Вт. Вкручивают в патрон, от которого отходят небольшие провода. Это будет так называемая «контролька». Один провод накидывают на фазу, другой на заземление. Если монтаж выполнен правильно, свет будет ярким. Мерцание, слабое сияние, прерывание или отсутствие тока свидетельствует о неполадке. Если лампочка светит тускло, проверьте надежность соединений, зачистите контакты, затяните болты. Соблюдайте технику безопасности. Не выполняйте ремонтные работы, не отбесточив здание.
Как подключить защитное заземление в доме с системой TN-C-S и TN-C
Если в вашем этажном щите нет отдельной шины заземления, то защитный проводник подключается к металлическому корпусу электрощита, отдельно от шины нулевых проводников. Поясню, почему это так.
В системе TN-C-S
По современным нормативам, металлический корпус этажного щитка соединен с нулевым защитным проводником (PE). И даже если до входа в здание нулевой защитный и нулевой рабочий проводники были одним целым (PEN проводником), то в водном устройстве их разделили (на N и PE проводники) и все этажные щиты соединили с защитным проводником (PE).
В системе TN-C
В домах старой постройки с системо TN-C, защитный и нулевой проводники объединены. Поэтому в этажных щитах их шины формально «сидят» на корпусе щита, хотя и с разных сторон.
Заглянем в теорию
Рассмотрим пример – схема заземления с одиночным вертикальным заземлителем, забитым в землю. С ним соединён металлический корпус электроприбора, где произошло короткое замыкание – фаза соединилась с корпусом. При этом исходные условия: замыкание «металл – на металл», без учёта сторонних факторов, поэтому сопротивлением в точке контакта можно пренебречь. Сопротивление заземляющего проводника от прибора до земли тоже не учитываем, так как оно незначительное, когда используется достаточно большое сечение.
Далее при условии, что грунт вокруг заземлителя считаем однородным во всех направлениях, то и ток будет уходить в землю одинаково в этих же направлениях. При этом наибольшая плотность тока будет у самого заземлителя. Чем дальше от заземлителя, тем больше уменьшается его плотность. В итоге получается, что на пути тока сопротивление его движению с увеличением расстояния от заземлителя всё более уменьшается, потому что он проходит через постоянно увеличивающееся «сечение» проводника – земли. И напряжение, которое снижается на пути этого тока по закону Ома: самое большое на самом заземлителе, а при удалении плавно убывает. А на каком-то расстоянии от заземлителя напряжение станет пренебрежимо мало – приблизится к 0. Точка с таким напряжением – точка нулевого потенциала. По сути эта точка нулевого потенциала и есть та самая земля, с которой связан корпус электроприбора.
Сопротивление заземляющего устройства, это не электрическое сопротивление его металла – оно низкое, это не сопротивление между металлом штыря и землёй – при соблюдении определённых условий оно тоже небольшое. Это сопротивление земли между штырём и точкой нулевого потенциала.
Всё это отображается формулой Rз : Uф / Iкз. То есть – сопротивление заземляющего устройства будет равно фазовому напряжению, пришедшему на корпус, поделённому на ток короткого замыкания. На этой формуле всё и завязано.
Но параметров сопротивления одиночного заземлителя скорее всего будет недостаточно, чтоб организовать контур заземления, соответствующий требованиям ПУЭ. Как всё привести в соответствие? Площадь заземляющего электрода имеет решающее значение, поэтому самое очевидное решение – нужно забить рядом ещё один электрод. Но если забить их в непосредственной близости, то ток растекается, как и прежде, ничего не меняется. Для того чтоб поменять конфигурацию растекания нужно разнести заземляющие электроды подальше друг от друга. В этом случае получается разделение тока между ними – он стекает с каждого из них.
Однако существует зона, где они пересекаются. Получается, что это не простое параллельное соединение двух сопротивлений, за исключением примеров, когда заземлители очень далеко друг от друга. Но это очень непрактично, для реального устройства заземления потребуются огромные площади. Поэтому при расчётах удаления заземляющих электродов используют поправочные коэффициенты, которые учитывают их взаимное влияние – коэффициент экранирования.
Чтобы ещё уменьшить сопротивление контура заземления, нужно увеличить глубину погружения электрода, то есть увеличить его длину. Ведь чем длиннее заземлитель, тем больше площадь, способствующая растеканию тока. Этот эффект широко используется при изготовлении омеднённых штырей для комплектов заземления. Они забиваются в землю друг за другом соединяясь резьбовыми муфтами в единый электрод. При этом достигается нужная для параметров заземления глубина.
Соединяя электроды заземления горизонтальной связью, ещё снижается общее сопротивление заземляющего устройства
Влияние связи тоже учитывается, также принимаются во внимание, что её экранируют вертикальные электроды
Получается система из нескольких элементов, зависящих друг от друга:
Расстояние между вертикальными заземлителями. Их количество
Важно, на какую глубину они забиты. Форма – прут, труба, уголок. Это разная площадь прилегания к земле
Форма и длина горизонтальной связи
Это разная площадь прилегания к земле. Форма и длина горизонтальной связи.
То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно
Остальные параметры для расчёта берутся из следующих понятий и величин
То есть факторов достаточно много и по одной формуле всё рассчитывать некорректно. Остальные параметры для расчёта берутся из следующих понятий и величин.
Особенности заземления в квартире
Большая часть построек возведена в советские времена, а на тот момент о заземлении в квартире не было и речи. Люди использовали минимальное количество электроприборов и просто не нуждались в ней. Электропроводка была двужильной, а трехфазных разъемов просто не существовало.
Сейчас каждая квартира нуждается в заземлении, вне зависимости от возраста постройки. Прежде чем заняться данным вопросом, необходимо знать несколько правил, имеющих отличия для новостроек и старых домов.
Заземление для новостройки
Для новых домов действует несколько систем электросети. И прежде, чем сделать заземление, необходимо уточнить какой тип у вас:
- TN-C-S – в данной системе помимо трех фазных проводов L, есть рабочий ноль N и обособленный предохранительный провод заземления PE;
- TN-S – нейтральный провод N и предохранительное заземление PE не зависимы друг от друга. Электропроводка щитка в подъезде аналогична системе TN-C-S.
Весь процесс сводится к тому, что по квартире разводят заземляющий провод, после чего, в комнатах устанавливаются розетки вместе с заземлением, а в ванной – систему уравнивания потенциалов (СУП).
Процесс подключения:
- Фазный провод подключают к шине, где был старый.
- Рабочий N-провод подключают к нейтральной шине.
- Заземляющий PE-провод к щитку.
Особенности:
- Запрещено подводить все заземляющие провода, имеющиеся в щитке, на один болт. Лучше использовать несколько зажимов. Оптимально воспользоваться шиной, её прикручивают к щитку и подсоединяют провод PE.
- Трехфазный ввод требует одинакового сечения всех проводников. Максимум два проводника одинакового сечения подсоединяются под одну клемму автомата.
- Сечение проводников PE должно составлять 2,5 кв. мм при наличии механической защиты, без неё — 4 кв.мм. Сечение проводника, проходящего от ДСУП шины к шине этажного щитка PE должно составлять — 6 кв.мм.
- По возможности, подключение цепей освещения и силовой должно быть обособленное, но можно применять и смешанное питание.
Заземление в старом доме
В жилье старой застройки используется система TN-C. Здесь ноль N и защитное заземление PE совмещаются под один проводник PEN. Заземление в системе не предусмотрено вообще. Для снижения расходов энергетические предприятия делают рядом с домом заземление нулевого проводника, деля его на нулевой проводник N и защитное заземление PE. Самостоятельное заземление жилья запрещено, поскольку возможно появление блуждающих токов. Поможет только переделка проводки всего дома под систему TN-C-S или TN-S. Специалисты рекомендуют установить на крупную бытовую технику отдельную систему УЗО. Это не защитит от удара током, но значительно снизит его силу.
Где взять заземление в квартире Видео
Если вы решили менять полностью всю проводку у себя дома, то вопрос где взять заземление в квартире, у вас обязательно возникнет. Реконструкция проводки включает в себя замену старых двухжильных проводов на новые трехжильные, с отдельной жилой под заземление.
Эту жилу необходимо где-то подключить в общем электрощите подъезда. Главное что вы должны помнить — не всегда этот проводник можно подключить безопасно. Прежде всего выясните, что за система заземления у вашего электрощита.
Системы заземления в многоквартирных домах
Дома старой постройки имеют систему заземления — TN-C. Этажные электрощиты в них не заземляют, а зануляют. В щит заходит 3 фазы и нулевой провод, который сажается на корпус щитка. Всего проводников четыре.
В современных домах применяется система — TN-C-S. Здесь уже в щит заходит не четыре, а пять проводов питания. Три фазных, нулевой и отдельно защитный проводник. На корпус щитка подключается именно защитный проводник.
В вашем доме система TN-C-S
Как описано выше, определяется это легко — подсчитайте кол-во проводов питания в щите, их должно быть 5. Только обязательно убедитесь, что нулевая шинка отсоединена от корпуса!Заземление в квартире в этом случае делается следующим образом:
- фаза вашего питающего кабеля подключается на старое место, где была ранее подключена старая проводка. Не рекомендуется самостоятельно переключаться на другую фазу. Как правило нагрузка в подъезде уже распределена, и ваша самодеятельность может сказаться на перекосе напряжения;
- нулевая жила подключается на нулевую шинку. Она должна быть отсоединена от корпуса и не иметь с ним связи;
- провод заземления подключается к корпусу. Не подсоединяйте свой провод под болты, где уже подключены соседние квартиры. Выберите отдельное место крепления.
Если в вашем доме современная система TN-S, механизм подключения такой же самый.
В вашем доме система TN-C
В данной системе в щит приходит 4 жилы. Три фазы и ноль. Нулевая жила совмещает в себе рабочий ноль и защитный проводник. Отдельного заземляющего контура в щитовой дома нет.
И если на вашем кабеле питания третий провод (защитный) подключить совместно с нулем на корпус, это в дальнейшем может привести к печальным последствиям.При обрыве или отгорании общего питающего ноля на всех ваших заземленных приборах появится напряжение в 220В. Повлиять на это вы не как не сможете. Ноль может отгореть в стояке, в подвале дома или даже в трансформаторной будке.
А пострадаете вы и ваше оборудование. Поэтому выполнять такое подключение не рекомендуется.
Как же себя защитить, если у вас система TN-С? Самый простой и дешевый способ — используйте УЗО или диф.автоматы. Не старайтесь включить «соображалку» и пойти по легкому пути. Некоторые ищут в стене арматуру и пытаются заземлиться на нее. В конечном итоге, пробитую фазу вы запустите не в землю, а на мойку или чугунную ванну соседа!
https://youtube.com/watch?v=cXpoUMyv9TE%3F
Если вы проживаете на первом этаже многоэтажки, некоторые советуют отгородиться от всех, и под окнами или в подвале, смастерить собственный контур заземления. После этого заземление в квартире присоединяется к нему. При нахождении квартиры выше первого этажа рекомендуют следующие мероприятия:
- в подвале по всем правилам монтируете самостоятельный контур заземления
- в стояке протягиваете одножильным проводом до вашего щитка отдельный проводник. Он должен быть медным сечением 10мм2
- соединяете этот проводник с контуром и кабелем в щитке, питающим вашу квартиру, а именно с третьей защитной жилой.
Однако и такое казалось бы надежное и «автономное» заземления в многоэтажном доме, запрещено правилами.
Многие стараясь схитрить, не имея контура заземления, подсоединяют корпуса своего оборудования к батареям, газовым трубам и т.д. Вот к чему это может привести:
https://youtube.com/watch?v=quyeHdFKXGY%3F
Думаете что таким образом заземлились и обезопасили себя. Ни в коем случае так не делайте. При пробое изоляции на оборудовании, фаза попадет на батарею и по трубам окажется во всех квартирах жилого дома. А ту уже и до несчастного случая не далеко. Виновником которого будете именно вы.
Грамотно выполняйте рекомендации исходя из системы заземления в вашем многоэтажном доме и тогда ваше оборудование проработает долго, и даже при возможном повреждении и аварии вся ваша семья и жильцы дома 100% будут в безопасности.
