Как правильно проложить электропроводку на кухне

Особенности монтажа наружной проводки

В деревянных домах предусмотрена только такая. Но и в панельных домах в последнее время ей тоже отдается предпочтение. Скрытая неудобна тем, что требует дополнительных затрат для восстановления стен при необходимости проведения ремонта.

Преимущества:

1. простота;
2. не требуется дополнительной подготовки стен;
3. легко подключить новую ветку.

Электрический шнур прокладывается несколькими способами:

• крепится пластиковыми скобами;
• поддерживается фарфоровыми изоляторами;
• прокидывается по плинтусам или пластиковым каналам;
• располагается внутри изоляционных или гофрированных труб.

Кухня, как правило, плотно заставлена мебелью и громоздким оборудованием, к плинтусам нет прямого доступа, в них электрический шнур монтировать нежелательно.

Проводка на кухне обычно осуществляется по смешанному типу. В местах с повышенной влажностью и высокими температурами для изоляции применяют гибкие гофрированные трубы. Электропитание к настенным светильникам можно подвести с помощью проводов, оформленных в стиле ретро, в остальных местах они помещаются в специальные короба. Современные кабель-каналы выпускаются разных цветов, хорошо поддаются окраске и вписываются в любой интерьер. Один минус – для их крепления нужна идеальная поверхность, поэтому стены предварительно выравнивают.

Канальные изоляторы делаются из легкого невоспламеняющегося пластика, он не подвержен влиянию вредных факторов, долговечен. Состоят кабель-каналы из короба и накладной крышки с фиксаторами. Их размерный диапазон от 1,2 до 10 см, поэтому применимы для электрошнура разной толщины. Технология прокладки провода в каналы не сложная. Сначала делается разметка стен. В зависимости от конструкции дома, легкий короб пластикового канала крепится дюбель-гвоздями или саморезами с шагом до полуметра. Затем защелкивается крышка.

У кабель-каналов есть определенные минусы. Они не ударопрочные, ломаются. Их, как правило, прокидывают под подоконниками, потолком. Еще один приемлемый способ крепления элетрошнура – с помощью пластиковых скоб. Ими чаще всего пользуются в малозаметных местах.

Популярность завоевывает ретро-стиль: монтаж двойного витого кабеля в текстильной оплетке, удерживаемого керамическими изоляторами, подобранными в тон интерьера. Располагаются они через интервал 40-50 см.

Как видите, нескрытая электропроводка на кухне вполне уместна, может выглядеть красиво и даже добавлять изюминки в интерьер. Правда, стоимость комплектующих довольно высока.

Проводка своими руками – основные этапы монтажа

Разводка своими руками выполняется только по созданному заранее проекту и после того, как все необходимые материалы будут приобретены.

Проводка создается в такой последовательности:

1. Штроблируют стены – для того, чтобы провода скрывались внутри стены и маскировались финишной отделкой. Для этого потребуется бур, специальный штроборез или долото. Перед созданием штроб выполняют разметку, обозначая на стенах те места, где будет проходить проводка. Длина штроб должна быть минимальной. Если есть необходимость сделать поворот, то его выполняют под 90°;

Важно! При штроблении обязательно использовать очки и респиратор для защиты

Необходимые штробы выполняются по разметке, а после этого закладываются гнезда под подрозетники или встраиваемые розетки. Если же планируется установка розеток в столешницу, то гнезда не выполняются;
Укладка проводов в штробы осуществляется с использованием гофротруб. Для этого каждые 30 см просверливают отверстия в штробе – с их помощью будет закрепляться гофра на дюбель-скобы. После того, как проводка будет закончена и все провода уложены, штробы замазывают раствором;
Проводка подразумевает установку розеток и выключателей – это уже завершающий этап работ. В заранее подготовленные углубления устанавливаются подрозетники из пластика. В них выводятся провода, куда затем и будут подключаться выключатели и розетки. Подрозетник выравнивается по уровню и надежно фиксируется в стене с помощью винтов и раствора

Важно! Монтаж розеток проводят только по завершению отделочных работ (даже если розетки встраиваемые): выходящие из стен провода подключают к клеммам, затем механизм фиксируется в подрозетнике, а после – надеваются пластиковые накладки;
На последнем этапе проводка подключается к сети. Провода от розеток, точек освещения и выключателей в распределительной коробке присоединяются к основному проводу

Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Все соединения обязательно изолируются – для этого используют СИЗы или изоленту.

Создание проводки на кухне своими руками требует специальных знаний и навыков, поскольку работы с электроподключениями считаются опасными. Кстати, на кухне допустимо и создание открытой, то есть наружной проводки. Этот способ подразумевает использование защитных коробов, в которые и будут прокладываться провода. Использование коробов целесообразно в том случае, если возникла необходимость замены проводки в уже отремонтированном помещении.

• Как расположить розетки на кухне: пошаговая инструкция
• Базовые правила подключения кухонной техники к электросети
• Светодиодная подсветка для кухни от А до Я

Электрический расчет электропроводки на кухни

Электрический расчет розеток кухни основывается на нескольких положениях.

1. Нельзя все кухонные бытовые приборы запитывать от одной розетки или что, то же самое, нельзя их запитывать от одной питающей линии.
2. Желательно, розетки на кухне делать с заземляющим контактом для защиты человека от поражений электрическим током и обязательно нужно заземлить все бытовые приборы, связанные с проточной водой (стиральная машина, посудомоечная машина, измельчитель отходов).
3. Для электрической плиты делается отдельная питающая линия. Линия ведется непосредственно от электрического щита квартиры. Если электроплита собирается из варочной панели и духового шкафа, то к ним подводится отдельное электропитание.
4. Все бытовые приборы, связанные с проточной водой и корпусами из металла, к которым можно прикоснуться (стиральная машина, посудомоечная машина) запитываются отдельно с установкой на питающие линии устройства защитного отключения (УЗО) или дифференциального автомата защиты (дифавтомат).

Из этих положений и будем исходить в дальнейших расчетах. Начнем с равномерного распределения мощности бытовых приборов или по-другому, разделение электропроводки кухни на группы.

Разделение электропроводки кухни на группы

Группа электропроводки или групповая цепь это несколько розеток и (или) светильников последовательно соединенных и защищенных одним общим автоматом защиты.

• Прежде всего. Для подключения стиральной машины, посудомоечной машины, духового шкафа делаются отдельные питающие линии, что соответствует отдельным группам электропроводки.
• Для варочной панели также нужна отдельная питающая линия.
• Отдельную питающую линию делаем для остальных розеток соединенных параллельно: розеток  среднего уровня, холодильника, микроволновой печи, освещения и измельчителя отходов (диспоузера).

Расчет номиналов автоматов защиты и сечения кабеля для электропроводки кухни

В принципе можно не углубляться в физику процесса и принять для исполнения следующие постулаты.

• Все электрические кабели должны быть с медными жилами. Прекрасно подходят электрические кабели марок ВВГ, NYM (НЮМ).
• Электрический кабель для электропроводки должен быть трехжильным. Каждая жила должна быть однопроволочной.
• Для варочной панели сечения кабеля должно быть 3×4 мм² или 3×6 мм². Что означает три жилы сечением каждой жилы 4 (6) мм².
• Для стиральной машины, посудомоечной машины, измельчителя отходов  нужно взять кабель 3 × 2,5мм².
• Таким же кабелем (3 × 2,5 мм²)  нужно запитать блоки розеток среднего уровня.

Или воспользоваться таблицей, составленной, поверьте, очень профессиональными людьми. Но, можно самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп.

Как самостоятельно посчитать номиналы автоматов защиты и сечения кабеля групп

Для примера произведем расчет группы  розеток  среднего уровня, для  холодильника, микроволновой печи, освещения и измельчителя отходов  с выключателем. Предположим, во все планируемые розетки этой группы включены бытовые приборы. Сначала посчитаем суммарную мощность всех приборов. Для этого воспользуемся таблицей мощности бытовых приборов. Ее вы можете посмотреть тут или найти на сайтах продавцов бытовой техники.

Считаем:

• Холодильник 200Ватт,
• Измельчитель 400Ватт,
• Микровалновка 2000Вт,
• 6 бытовых приборов в двух блоках дополнительных розеток 6×1000 Вт=6000 Вт.
• Итого: 9000 Вт.

Максимальный рабочий ток в сети

Максимально рабочий ток в сети это ток при включении всех приборов в электрическую сеть. В нашем примере этот ток равен: I раб.= Pмощность⁄U напряжение=9000⁄220=41 Ампер.

Ток автомата защиты должен быть не меньше максимальному рабочему току в цепи группы. То есть: I авт.защ.≥I раб. В тоже время, номинал автомата защиты не может быть больше допустимого тока кабеля. То есть, такого тока при котором электрический кабель цепи не будет греться и гореть. I авт.защ≤I кабеля.

В итоге получаем общее условие для выбора номинала автомата защиты: I раб.≤I авт.защ≤I кабеля.

Переходим к таблице соответствия рабочего тока и нужного электрокабеля для проводки. По таблице видим, что ток 41 Ампер, будет «держать» либо кабель с проводами 4мм2 ( при открытой проводке) или 6 мм² ( при скрытой проводке). Расчет электропроводки на кухни таблица рассчета сечения кабеля. В результате получаем. По прямому предварительному расчету, что 41 Ампер≤I авт.защ.≤42 Ампера. Можно считать, что все рассчитано. Автомат берем с чуть меньшим номиналом, 40 А, а кабель берем с проводами 6 мм².

Суммарная мощность и подбор кабеля

Независимо от типа ремонтных работ, монтаж начинается с этапа планирования. Касается это и разводки проводки на кухни. Первоначально нужно определить тип сети, которая проведена в квартиру. Если трехфазная сеть, то все просто замечательно, и вы будете иметь приличный запас мощности. При однофазной сети есть определенные ограничения. Зачастую три фазы подводятся к квартирам, где вместо газовой плиты эксплуатируется электрическая.

Далее производится расчет мощности всех кухонных электрических приборов, как имеющихся, так и запланированных в будущем. Расчет производится на основе информации о номинальной мощности каждого отдельного прибора. Эту информацию можно найти на инструкции по эксплуатации. В ходе расчетов у вас должно выйти мощность в пределах от 8 до 15 киловатт. Это число отображает потребление энергии в случае, когда в сеть включены все потребители, что бывает относительно редко. При этом, лучше иметь запас мощности, чем ее недостаток. Ниже на картинке представлена таблица по подбору подходящего сечения кабеля в зависимости от характеристик сети.

Допустим, суммарная мощность электроприборов на кухне составляет 11 киловатт, то для прокладки проводки целесообразно использовать медный провод типа ВВГ сечением 6 миллиметров. При расчетной нагрузке в 15 киловатт понадобиться кабель по мощней – ВВГ с 10-миллиметровым сечением.

Важно! Провода ВВГ типов НГ 2на6 и НГ 2на10 можно использовать только в случаях, когда отсутствует заземляющий провод. Но лучше приобрести сразу трехфазный кабель, в расчете на будущую модернизацию электропроводки

Выключатели

При помощи выключателей можно управлять на кухне не только освещением, но и вытяжным вентилятором. То есть у вытяжки имеется проводник со штепсельной вилкой, которая по идее должна вставляться в розетку и приводить в действие вентилятор. Можно убрать штепсельную вилку, а на месте розетки смонтировать выключатель, которым запускать и останавливать вытяжку.

Для светильников лучше ставить двухклавишный выключатель, одна клавиша которого будет включать общее освещение, а вторая подсветку. Возможен монтаж ещё одного обыкновенного выключателя на рабочей стенке, при помощи которого будет включаться освещение только рабочего места.

Общий выключатель монтируют у входной двери, на высоте 80-90 см от пола.

Сколько нужно проводов?

Разводка электропроводки на кухне потребует большое количество кабеля и провода. Всё правильно распланировать и посчитать удобнее в пустом помещении.

1. Нарисуйте на полу план расстановки мебели и бытовой техники.
2. Рядом с приборами продумайте места установки розеток.
3. Отметьте на потолке, где будет основной светильник и дополнительное освещение.
4. На стене вверху (на расстоянии 15-20 см от потолка) наметьте место монтажа распределительной коробки. Нарисуйте, по какому пути к ней будет подходить вводной кабель, идущий от общего квартирного щитка.
5. От распределительной коробки начертите прямо по стенам пути прохождения проводов к розеткам, выключателям и осветительным приборам. Помните, что они могут быть только горизонтальными или вертикальными, никаких «наискосок» для экономии материалов не допускается.
6. На ваших кухонных стенах получилась наглядная схема, берите в руки рулетку и замеряйте нужное количество провода.

Естественно, не покупайте провода впритык, обязательно учтите запас на разделку жил. Для освещения берите провод с медными жилами сечением 1,5 мм2, для запитки розеток от 2,5 до 4 мм2.

Групповые цепи квартиры

В квартирах рекомендовано разделять цепи электропроводки на (минимум) три группы: группа штепсельных розеток комнат, группу света, и группу розеток кухни с коридором.

Если в ванной комнате есть розетки в третьей зоне необходимо предусмотреть установку УЗО с током отсечки 30 мА.

Для квартир с электроплитами, предусматривается отдельная группа электропитания для плиты (п.14.12 СП31.110.2003).

В нормативах, указано, что в отдельных случаях, можно снизить количество групп квартиры до 2-х и сделать смешанное электропитания освещения и розеток, разделив квартиру на жилые комнаты и кухню с коридором.

Выключатели

При помощи выключателей можно управлять на кухне не только освещением, но и вытяжным вентилятором. То есть у вытяжки имеется проводник со штепсельной вилкой, которая по идее должна вставляться в розетку и приводить в действие вентилятор. Можно убрать штепсельную вилку, а на месте розетки смонтировать выключатель, которым запускать и останавливать вытяжку.

Для светильников лучше ставить двухклавишный выключатель, одна клавиша которого будет включать общее освещение, а вторая подсветку. Возможен монтаж ещё одного обыкновенного выключателя на рабочей стенке, при помощи которого будет включаться освещение только рабочего места.

Общий выключатель монтируют у входной двери, на высоте 80-90 см от пола.

С чего начать?

Идеальным считается ситуация прокладки эл. проводки в новостройке. Чистые стены без штукатурки, грамотный расчет инженерных сетей, отсутствие необходимости в проведении демонтажа значительно упрощают предстоящие работы.

Важно понимать, что никакие дополнительные линии, установка новых розеток, автоматических выключателей, монтажных коробок, распределительных щитов с более «высокими» характеристиками не могут гарантировать безопасность и надежность выполненной электрической сети

Изначально необходимо понимать существующий тип проводки. Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе.

Далее необходимо переходить к расчетам. В идеале следует предусмотреть все возможные электрические приборы, которые будут использоваться в квартире, в том числе и кухне.

Определившись с потребителями, можно переходить к подсчету общей потребляемой мощности. Сделать это достаточно просто, суммировав соответствующие параметры по каждому прибору, для чего достаточно взять стандартные значения из таблиц.

Относительно кухни, электрическая проводка в среднем может нести нагрузку от 5 до 12 кВт. Необходимо принять к сведению и учитывать в расчетах один важный момент, что одновременно устройства не будут работать. Поэтому нет смысла принимать за основу максимальную возможную нагрузку и «строить» избыточную проводку.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Типовые схемы

Теперь вы, наверняка, хотели бы увидеть пример разводки электрики в квартире, поэтому остановимся на данном пункте. По ряду причин существует два виды базисных разводок – для однокомнатной квартиры и для многокомнатной.

Разводка в двухкомнатной квартире

Проводку в однокомнатной квартире лучше разделять на две группы. В одну их которых входит потребители кухни и ванной, а во вторую жилая комната и прихожая. Такое разделение позволяет разделить нагрузку на две цепи, что означает высокую мощность каждой из них. Также при выходе из строя одной из цепей, вторая сможет функционировать дальше.

В квартирах двумя комнатами электрощит находится недалеко от двери, а проводка делится на несколько цепей по группам потребителей, для каждой группы необходим свой автомат. Аналогичная схема используется и для жилья с большим жилищем.

Прокладка электропроводки

Штробление стен под проводку

Чтобы правильно провести электромонтаж на кухне, следует покрыть стены предварительной разметкой в соответствии со схемой из проекта. Далее, следуя рисунку, аккуратно проделать в стенах штробы, в которые будут укладываться провода, предусматривая, что в дальнейшем они будут маскироваться финишной отделкой

При этом важно помнить, что при необходимости повернуть инструмент нужно крутить его строго на 90 градусов

Подготавливаются гнезда, в которые будут устанавливаться подрозетники и встраиваемые розетки, а во все проделанные каналы укладываются кабели. Чтобы зафиксировать кабель, через каждые 30 см рекомендуется проделать в канале специальное отверстие, через которое можно будет закрепить его с помощью дюбель-скоб. Когда укладка закончена, все каналы тщательно замазываются алебастром или гипсом.

В заранее проделанные углубления устанавливаются подрозетники, из которых выводятся провода, питающие все выключатели и розетки. Не забывайте подравнять их положение, используя специальный строительный уровень, после чего надежно закрепить с помощью раствора и винтов.

Завершающий этап

На завершающем этапе устанавливаются розетки и выключатели, и проводка подключается к сети:

• В технологические отверстия подрозетников заводятся провода и выводятся наружу.
• При помощи строительного уровня подрозетник выравнивается и фиксируется винтами. Затем место крепления подрозетника замазывается раствором.
• Установка розеток и выключателей, а также и подключение к сети, производится уже после отделочных работ. Выведенные провода зачищаются и подключаются к клеммным колодкам. Розетка или выключатель крепится к подрозетнику при помощи саморезов, содержащихся в комплектации и сверху надеваются пластиковые накладки.

Проводка на кухне в стиле «сделай сам» может быть выполнена качественно и надежно своими руками, если на всех этапах ее обустройства следовать элементарным правилам.

Установка розеток и выключателей

Основное правило для кухонных розеток – способность выдержать нагрузку не менее 16 А. Старайтесь выбрать розетки с никелированными ламелями, они намного надежнее розеток с керамическим основанием.

Для удобства работы техники рекомендуется устанавливать двойные розетки, причем высота установки должна составлять не более 50 см от пола. Выключатели устанавливают на высоте 80-100 см. При этом учитывайте расположение мебели и крупных приборов, например, допускается установить розетку на более высоком уровне, если ее загораживает какой-нибудь объект, например, стол или гарнитур. Для подключения вспомогательного и дополнительного оборудования (вытяжка, телевизор, посудомоечная машина) высота розеток может изменяться в зависимости от длины провода.

Выключатель устанавливается на 10-15 см от дверного проема. Дополнительные выключатели для отдельных ламп устанавливаются в любом удобном для хозяев месте, например, недалеко от розеток над разделочным столом.

Еще одно немаловажное правило для кухни: розеток всегда мало, поэтому устанавливайте их с запасом. Иначе есть вероятность, что вам придется устанавливать удлинители, загромождающие пространство ненужными проводами. Для современных домов по рекомендуемой строителями схеме предполагается установка розеток через каждые 150 см по периметру стены

Для современных домов по рекомендуемой строителями схеме предполагается установка розеток через каждые 150 см по периметру стены.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

• В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
• Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
• Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Типовые схемы

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Подготовительные работы

Перед тем как приступить к монтажу проводки на кухне, следует определиться с предполагаемым местом размещения мебели, плиты, раковины и т. д. В дальнейшем выполняется комплекс подготовительных работ, состоящий из нескольких этапов. Далее каждый из них рассмотрим подробно.

Определение состояния действующей проводки

На первоначальном этапе понадобится определиться, в каком состоянии находится старая проводка на кухне. В квартирах (домах) может использоваться однофазная или трехфазная сеть, следует уточнить этот момент. В дальнейшем проверяется наличие контура заземления у электрической проводки. Если проложен трехжильный кабель, то он имеется. Как правило, в возведенных после 1997 года жилых сооружениях предусматривается использование заземляющего контура.

Проверка состояния электропроводки

Также понадобится установить сечение жил кабеля, чтобы понять, какую мощность способна выдержать старая электропроводка.

Расчет общей мощности кухонной техники

Для осуществления расчета общей нагрузки на кухонную сеть следует составить перечень используемых электроприборов. Затем с инструкции или с заводской таблички изделия переписать данные по мощности каждого прибора. После этого простым суммированием определить общую нагрузку на проводку.

Требуемые комплектующие и инструменты

Для монтажа проводки на кухне необходимо подготовить такие комплектующие, как розетки и выключатели. Независимо от дизайна розеток нужно выбирать изделия с защитным заземляющим контактом. Рекомендуется использовать следующие номинальные токи розеток:

• 16 А — для подключения маломощных приборов;
• 32 А — для обеспечения питанием кухонной техники с большой мощностью.

Силовая розетка для плиты 32А

При этом мощные потребители лучше подключать через одиночную розетку, а приборы малой мощности допускается включать с помощью блока на несколько розеток. Надежными считаются розетки с керамическими пластинами и никелированными ламелями.

Для проведения монтажных работ по укладке электропроводки в кухне своими руками понадобится приготовить следующие инструменты:

• штроборез — в случае монтажа скрытой электросети;
• перфоратор;
• паяльник;
• указатель напряжения до 1000 Вольт;
• пассатижи;
• комплект отверток с плоским и крестовым жалом;
• молоток.

Инструменты для прокладки электропроводки

Подбор сечения кабеля

Выбор сечения кабельной линии для кухни делается на основе данных, полученных при расчете общей нагрузки электрических приборов. При этом рекомендуется получившийся результат увеличить на 10%, чтобы после выбора кабельной линии был определенный запас прочности.

Допускается использовать алюминиевые или медные проводники. Вторые значительно надежнее и компактнее, но отличаются более высокой стоимостью. Для выбора требуемого сечения кабеля воспользуйтесь таблицей допустимых длительных токов из главы 1.3 ПУЭ.

Таблица для определения сечения кабеля

Формирование схемы электросети

Заключительным этапом подготовительных работ является создание схемы будущей проводки на кухне. Она должна отражать места прокладки кабельных линий, точки установки розеток и выключателей с учетом рекомендуемой высоты. Для построения схемы можно воспользоваться классическим чертежом или современными компьютерными программами.

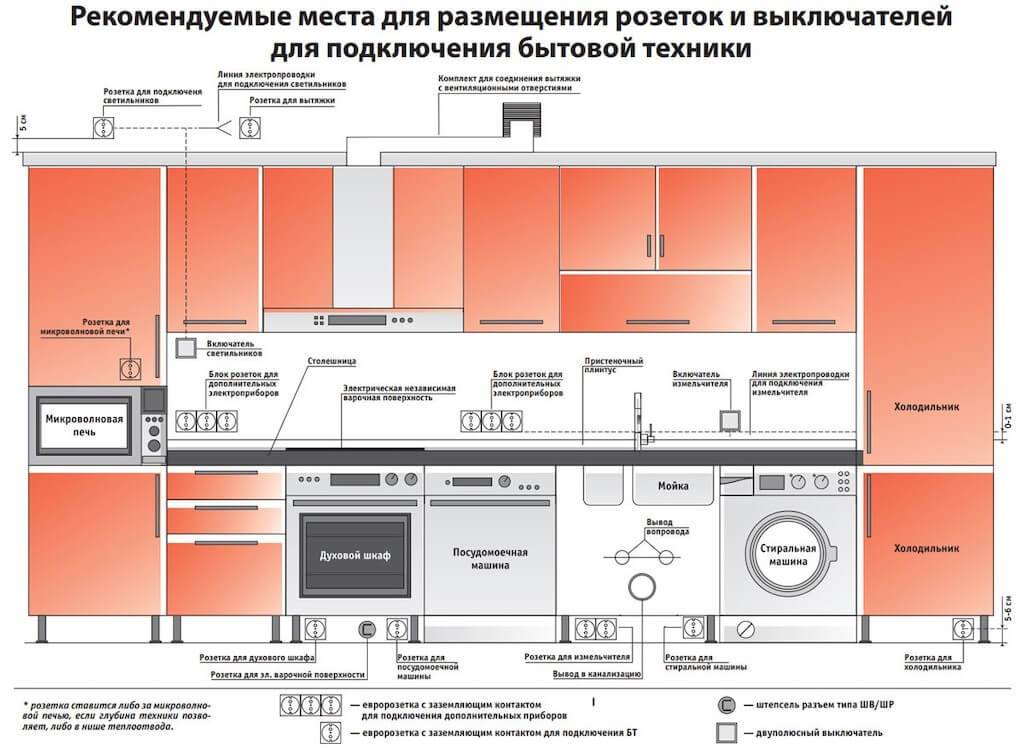

Схема проводки для подключения бытовой техники

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
выключатели можно использовать рассчитанные на работу с меньшей нагрузкой

Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах

Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе

Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Прокладка электропроводки

Штробление стен под проводку

Чтобы правильно провести электромонтаж на кухне, следует покрыть стены предварительной разметкой в соответствии со схемой из проекта. Далее, следуя рисунку, аккуратно проделать в стенах штробы, в которые будут укладываться провода, предусматривая, что в дальнейшем они будут маскироваться финишной отделкой

При этом важно помнить, что при необходимости повернуть инструмент нужно крутить его строго на 90 градусов

Подготавливаются гнезда, в которые будут устанавливаться подрозетники и встраиваемые розетки, а во все проделанные каналы укладываются кабели. Чтобы зафиксировать кабель, через каждые 30 см рекомендуется проделать в канале специальное отверстие, через которое можно будет закрепить его с помощью дюбель-скоб. Когда укладка закончена, все каналы тщательно замазываются алебастром или гипсом.

В заранее проделанные углубления устанавливаются подрозетники, из которых выводятся провода, питающие все выключатели и розетки. Не забывайте подравнять их положение, используя специальный строительный уровень, после чего надежно закрепить с помощью раствора и винтов.
