Схема проводки трехкомнатной квартиры: рассмотрим подробно

Освещение туалет, ванна, кухня, зал

1.В новом групповом щитке отключаем старый провод (ванна, туалет, кухня), от автомата, и откусываем его под корень в нише.

2. Кабели для электропроводки освещения в туалете, ванной, кухне и в зале будут соединяться в нише над выключателями . В зал и на кухню гнездо для выключателей сквозное. Кабели освещения на кухню и в ванну-туалет можно проложить как в готовых каналах, так и по струне. На рисунке изображена струна.

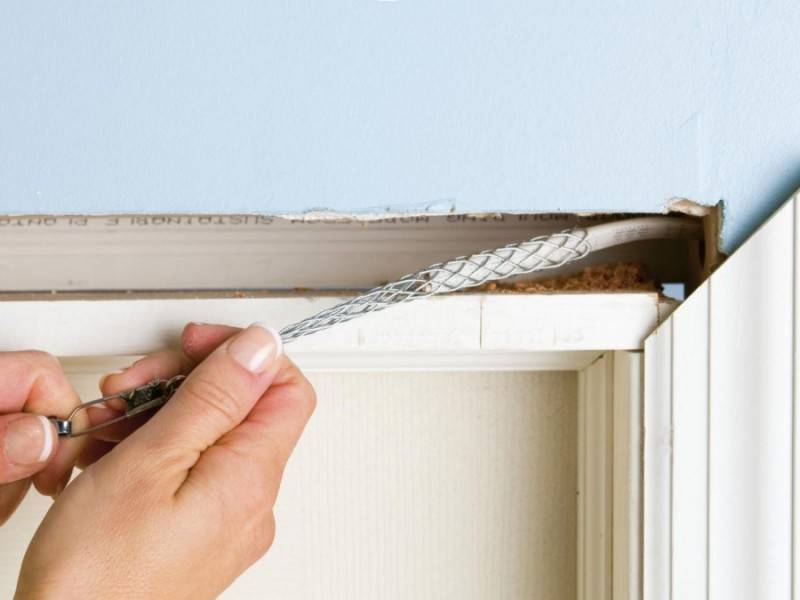

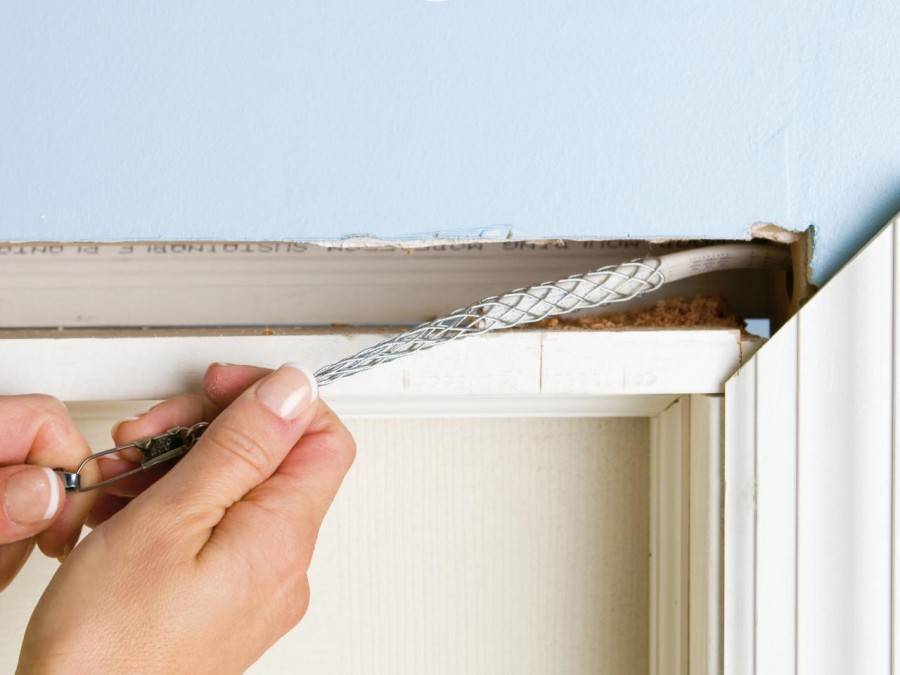

3. В зал кабель на люстру привязывается к старому проводу и спокойно вытягивается (меняется) в канале в плите перекрытия.

4. По смонтированной струне крепим питающий эту линию кабель до группового щитка.

5. Устанавливаем новые выключатели в старые гнёзда.

6. Выполняем в нише соединения новых кабелей.

7. К проводам освещения присоединяем временные патроны с лампами.

8. Подключаем групповой кабель к автомату в щите и включаем автомат.

Делим электрическую сеть на группы

Сейчас же по порядку рассмотрим каждую комнату в отдельности и разделим нашу электрическую сети на группы. Делается это для того, чтобы при возникновении аварийной ситуации вы не остались полностью без электричества.

В квартирной электропроводке есть такие потребители, для которых желательно, а в некоторых случаях обязательно, отвести отдельную линию от щита. Кабель в таких случаях начинается в щите и заканчивается одной розеткой, в которую воткнут определенный потребитель. Это такие приборы как

• Стиральная машина
• Электрическая духовка и плита
• Кондиционер
• Бойлер

Для указанных электроприборов, если они у нас есть, мы выделяем в щите отдельный автомат и ведем отдельный кабель. Оставшихся потребителей мы можем организовать в группы для более комфортного использования.

Варианты соединения элементов в электрических цепях

Чтобы разводка электрики в квартире была сделана корректно нужно обладать знаниями в сфере электротехники, а в идеале еще и опытом подобных работ. Если вы не обладаете достаточным уровнем квалификацией и опытом, то за работу не стоит браться, а доверить ее специалистам.

Можно, конечно же, попытаться самому сделать разводку электрики в жилище, но последствия могут быть весьма печальные. Лучше всего было бы доверить все работы квалифицированному спецу, который составит корректную схему, а также проведет необходимые мероприятия по обустройству новой проводки или замене старой.

Если же вы знаете, что можете справиться с составлением схемы, а также с обустройством электросети в вашем жилье, то для начала нужно вспомнить о методах соединения электрических цепей.

Последовательный метод. В данном случае каждый элемент замкнутой цепи должен подключаться к предыдущему, при этом схема не предусматривает наличия узловых контактов.

Самым банальным примером такого типа соединения является елочная гирлянда – в ней каждая лампочка соединена с соседней, и все они расположены на одном общем проводе. Основным минусом данной схемы является тот факт, что выход из строя одного из элементов сети ведет к поломке всей системы.

Разные схемы соединения

Параллельный метод. Эта схема полностью противоположна предыдущей. Здесь элементы цепи не соединяются друг с другом, но группируются в отдельные узлы. Если случится поломка одного из элементов, то все остальные смогут нормально функционировать.

Смешанный метод. Как это понятно из названия, в данном случае для одной электрической цепи используются одновременно два вышеописанных метода.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

• Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
• Открытая проводка имеет определенные преимущества:
  1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
  2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
  3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

• Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
• Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
• Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Скрытая проводка

• Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
  1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
  2. Не занимает свободного пространства в наших и без того маленьких квартирах
  3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
  4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
• Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
• Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет предполагаемой нагрузки квартиры и выбор схемы

Расчет предполагаемой нагрузки квартиры

Расчет предполагаемой нагрузки квартиры не имеет правил и норм. Поэтому здесь нам следует включить фантазию или просмотреть план ремонта и, уже исходя из него, производить последующий расчет.

На фото приведены примерные мощности разных электроприборов

• Для лучшего разъяснения данного вопроса давайте возьмем в качестве примера одну комнату, например, зал. В зале у нас может стоять телевизор, кондиционер и другая видео- и аудиоаппаратура. Также возможно       подключение временных электроприемников. Для примера это может быть утюг. В сумме это получается около 2 кВт.
• Кроме того, в зале у нас имеется сеть освещения. Допустим, это люстра на 300 Вт и шесть светильников точечного освещения на 60Вт каждый. В итоге получаем суммарную мощность сети освещения примерно в 660Вт.
• Итоговая мощность, необходимая на наш зал, получается равной 2660Вт. Теперь делаем подобный расчет для других комнат и суммируем полученные значения. В итоге у вас получится 10 кВт, а то и больше.

https://youtube.com/watch?v=0qVGTX7bUPw

Выбор схемы питания квартиры

Итак:

• Теперь нам предстоит распределить нагрузки по группам. Но для этого нам следует узнать номинальный ток, а не мощность. В этом нам поможет закон Ома, где P – номинальная мощность, а U – номинальное напряжение нашей сети, то есть 220В.
• Исходя из этой формулы, мы получаем, что прибор мощностью в 1кВт потребляет электрический ток в 4,55А. Для упрощения расчета и создания запаса прочности принимаем это значение равное 5А.
• Теперь нам предстоит распределить нагрузки. Делать это следует, исходя из п.6.2.6 ПУЭ, который гласит, что для питания электрической сети освещении и розеток должны применяться автоматические выключатели с номинальным током не более 25А. При этом следует учитывать, что п.6.2.3ПУЭ не допускает питание более 20 ламп и розеток от одного автомата. Поэтому группу освещения обычно запитывают от автоматического выключателя с номиналом в 16А.

Схема электропроводки в квартире

Теперь отметим некоторые правила распределения групп:

• Так как устанавливать розетку в ванной комнате можно только через автомат УЗО, то данную розетку целесообразно подключить к розеточной группе кухни, где такая защита будет весьма кстати. Если же вы устанавливаете автоматы УЗО на всех группах, то это не имеет значения.
• Если у вас в доме есть нагревательные электроприборы с мощностью в 2,5 и более кВт, то их целесообразно запитывать от отдельного автомата соответствующей мощности.
• Если у вас подведена трехфазная сеть, то разные группы целесообразно запитать от разных фаз. Но делать это следует только, если вы уверены, что нигде нечего не напутаете. Если вы сомневаетесь в своих познаниях, то лучше ограничиться питанием от одной фазы.

Основные документы

Правила монтажа электропроводки описаны в СНиП – это нормы и рекомендации, помогающие безопасно провести электропроводку в процессе строительства или ремонта. С 2010 года все строительные нормы были признаны сводом правил. Совсем недавно вышел СП 256.1325800.2016, в котором описаны требования к устройству электроснабжения, заземления, монтажу электропроводки в квартирах, частных домах и общественных помещения. Это обновленная версия, однако можно пользоваться и более ранними, предварительно ознакомившись с пунктами обновления.

В свою очередь СНиП должны соответствовать Правилам устройства электроустановок (сокращенно ПУЭ) и правилам пожарной безопасности.

Помимо этого существуют различные ГОСТы, расписывающие стандарты устройства заземления, кабелей, и других важных элементов электросети. Так ГОСТ 31565-2012 регламентирует устройство кабельных изделий с точки зрения пожарной безопасности. А ГОСТ 50571.15-97 применяют для правильной прокладки кабеля. Используется пятая глава, в которой описаны требования к монтажу электропроводки. Опытный электрик знает основные правила безопасности и стандарты, и всегда сможет качественно провести монтаж электропроводки.

Штробление стен

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Дальнейший алгоритм

Схема проводки в трёхкомнатной квартире основывается на всё тех же Правилах устройств электрических установок. Все силовые групповые линии проводки в обязательном порядке должны быть закольцованы на выключатель не более 25 А.

Для каждой линии освещения достаточно будет установить предохранитель – тумблер в 16 А. Категорически запрещено запитывать энергоёмкое оборудование на одну и ту же ветвь с освещением или точкой.

В квартире всегда должна бросаться отдельная ветка с предустановленным предохранителем соответствующего мощностного порога.

Если не планируете использовать мощное оборудование, тогда достаточно будет монтажа двух линий и предустановки предохранителей.

Причём, следует запитать так: одна группа проводки закольцована только на кухне, коридоре, ванной. Вторая группа – исключительно комнаты. Иногда в трехкомнатной квартире комнаты также разделяют, например, две и одна.

Категорически запрещён монтаж розеток в ванной комнате без соответствующих предохранителей. Это помещение в квартире представляет собой повышенный уровень опасности и требует необходимых мер предостережения.

Установка блоков автоматов осуществляется только в коридоре возле выхода или же на лестничной клетке. Не следует делать сечение провода больше, нежели указано непосредственно на самом автомате.

Типовые схемы электропроводки квартир

Жилая площадь с развитием технологий регулярно модернизируется. В жизни любого человека с каждым дней появляется все больше упрощающих и улучающих быт вспомогательных электрических приборов.

Типичная схема электропроводки в хрущевке

Это, в свою очередь, порождает рост энергопотребления, а расположенные еще на этапе строительства дома провода теряют изоляцию, характеристики стойкости от скачков напряжения и токопроводящие свойства.

Рост мощностей электроприборов привел к ужесточению требований к электросети и появлению:

• мест заземления на корпусах;
• системы выравнивания потенциалов;
• защиты от утечки электрического заряда.

Большинство владельцев вторичной недвижимости не знают схему размещения электрических кабелей. Обусловлено это не только многообразием встречающихся разновидностей, но и технологией прокладки проводов.

Выбор кабеля

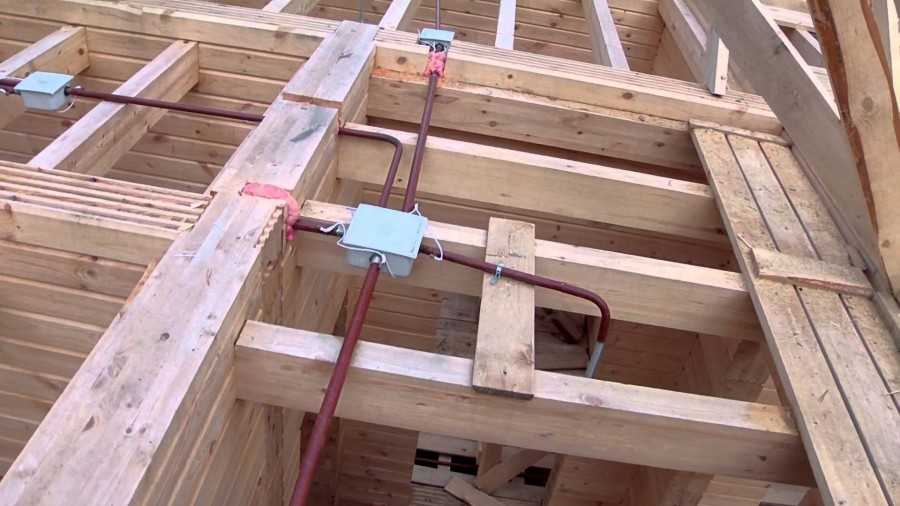

Сама разводка электропроводки в деревянном доме, тем более выполненная своими руками, требует обращения к компетентным источникам для получения необходимой информации. Таким источником может стать электротехнический справочник и содержащаяся в нём таблица с расчётами сечений кабеля относительно нагрузке.

Данные содержащиеся в таблице дают возможность подобрать кабель нужного сечения, который будет всецело отвечать рассчитанной мощности электроприборов

После закупки всех необходимых устройств, проводят монтаж электропроводки. Проводка в деревянном доме, как уже говорилось выше, может быть двух типов: открытая и закрытая. В первом случае провода размещают в кабель каналах.

Сечения каналов подбирают согласно количеству и сечению проводов, которые необходимо будет скрыть. Крепление к поверхности проводится специальными зажимами.

Скрытая электропроводка в деревянном доме более эффективна, поскольку делает помещение более приглядным. В то же время, нужно помнить о правилах безопасности дома. Провода обычно скрывают в гофротрубе и располагают за каркасом подвесных или подшивных потолков.

После монтажа проводов и электроприборов проводят организацию профилактических испытаний.

После того как проводка смонтирована её нужно проверить на качество. Поэтому делают проверочный тест с помощью электроизмерительных приборов.

Испытания проводятся опять же специалистом. Полный комплекс выполняемых работ включает:

• проведение визуального осмотра;
• замер силы сопротивления изоляционного кабельного покрытия;
• проведение профилактического измерения сопротивления заземления;
• анализирование работы автоматических выключателей.

Основной этап

Стоит заметить, что для монтирования проводки внутри помещения рекомендуется использовать медный провод, имеющий сечение 1,5-2,5 миллиметра. Если планируете подключать мощные потребители, требуется провод большего диаметра. Безусловно, их цена немного выше, но экономить не стоит.

Различают монтаж двух видов:

• скрытого;
• открытого.

Выбор необходимого вида основывается на индивидуальных особенностях постройки, а именно материала изготовления. Рассмотрим инструкцию, как сделать электропроводку скрытого типа, поскольку она более актуальна для построек нашего региона.

Схема электропроводки

Последовательность действий следующая:

• После подсчета нагрузок их необходимо поделить на группы. В качестве защиты должны быть установлены автоматические выключатели на силу тока до 25 А, для отдельной группы сети освещения – до 16 А.
• Приборы с мощностью от 2 кВт и более должны запитываться от отдельного автомата.
• План электропроводки должен включать 2 либо 3 группы. Первая группа – сеть освещения, одна либо две – розетки. Если розетки подразделены в 2 группы, они должны быть сформированы в смежных помещениях. Розетка в ванной комнате должна быть подключена через УЗО.
• В группах с выключателем на 25 А используют медный провод с сечением 2,5 мм2 и более, в группах с 16 А выключателем – 1,5 мм2 и более. Сечение провода в группе должно быть меньше, чем аналогичный параметр провода на вводном автомате.

распределительный щит для электропроводки в двухкомнатной квартире

Как самому сделать схему

Существует инструкция, как сделать проводку в доме, для этого надо соблюдать несколько простых правил и рекомендаций. Для составления схемы, можно сделать копию плана постройки и на нем отметить все точки подключения электрической фурнитуры и расположение проводов.

Советы и рекомендации по правильному распределению электрической нагрузки при создании схемы:

• Кабеля трассы должны проходить только по горизонтали и вертикали, это общепринятое правило всех электриков;
• Повороты провода производятся исключительно под углом 90 градусов;
• Во избежание механических повреждений, рекомендовано прокладывать кабель на расстоянии 20-25 см от потолка. Еще одним вариантом является прокладывание провода по полу, его закладывают в плинтус, такой способ удобный при демонтаже или ремонте.
• По умолчанию установка выключателей делается при входе, и располагаются со стороны дверной ручки. Высота установки от 80 см до 1.5 метра, зависимо от вашего желания и удобства.
• Рекомендовано устанавливать одну розетку на каждые 6 м квадратных. Но количество розеток в комнате диктуют, ваши индивидуальны потребности. Правильно делать отступ при монтаже от двери или окна 10 см.
• В каждом отдельном помещении обязательно ставится коробка распределитель.

Для проведения электрической проводки понадобятся некоторые инструменты, которыми вы будете делать борозду в стене, отверстия под розетки и выключатели, снимать изоляцию с проводов и другие действия.

Необходимые инструменты для монтажа проводки:

• Дрель с коронкой.
• Болгарка с диском по бетону.
• Тестер проверки электроприборов.
• Отвертка индикатор.
• Плоскогубцы и кусачки.
• Переноска.
• Стриппер для снятия изоляции или, в крайнем случае, нож.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Какой тип кабельно-проводниковой продукции выбрать

Здесь конечно нужно выполнять множество расчетов, но исходя из многолетнего опыта хотелось бы отметить:

1. Для запитки цепей освещения необходим кабель 3х1ю5 мм² (ПВСнг, ВВГнг ШВВПнг).
2. Для питания розеточной группы каждой из комнат кабель 3х2.5 мм².
3. Для питания бытовых кондиционеров кабель 3х2.5 мм², если же его мощность больше 5 кВт тогда сечение кабеля необходимо увеличить до 4 мм².
4. Для запитки электрической плиты и духового шкафа сечение кабеля должно быть не менее чем 4 мм².
5. Для запитки котлов отопления (электрических), в зависимости от типа питания (однофазное или трехфазное) кабель должен быть от 4 мм2 до 35 мм² (в зависимости от мощности). В большинстве случаев производитель пишет рекомендуемое сечение и количество жил кабеля.

Какой должен быть вводной кабель

Вводной кабель от счетчика к дому должен рассчитываться согласно номиналу вводного автомата (устанавливается после счетчика). Но в большинстве случаев достаточно вводного кабеля сечением 10–16 мм2 для 3-х фазной сети и 16–70 мм² при 1-но фазной питающей сети.

Условные обозначения, используемые на схемах проводки для квартиры

Для правильного составления схемы проводки, необходимо знать обозначения различных элементов. Все эти обозначения нормируются ГОСТами и называют их условными графическими обозначениями.

Вот два ГОСТа, которые стоит изучить перед составлением схемы проводки: ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах» и ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

Далее будут расписаны УГО всех основных элементов схемы проводки, которые могут вам понадобится при составлении схемы для квартиры.

Обозначения, которые применяются на принципиальных схемах

Автомат или выключатель автоматический (ГОСТ 2.755-87). Он обозначается буквами QF.

УЗО, дифавтомат. Обозначается буквами QF.

Электрический счетчик активной мощности (ГОСТ 2.729-68). Обозначается буквами PI.

Силовой щит (ГОСТ21.614-88).

Лампочка накаливания (ГОСТ 2.732-68). Обозначается буквами EL.

Обозначения, которые применяются на электромонтажных схемах

Все данные по этим обозначениям можно найти в ГОСТ 21.614-88.

Осветительная коробка, монтажная коробка.

Накладной выключатель.

Выключатель со скрытой установкой.

Накладная розетка, имеющая защитный контакт.

Розетка со скрытой установкой, имеющая защитный контакт.

Этапы прокладки проводки в квартире

Процесс замены электропроводки начинается с монтажа нового щита. Если квартира-студия находится в новостройке, тогда для данного агрегата предусмотрена специальная ниша, к которой подведен кабель. В нишу вы монтируете автоматы и УЗО.

Если производится замена электропроводки в хрущевке, тогда место монтажа щитка вы подбирается самостоятельно. Конструкция устанавливается на дюбеля. В стене делают отверстие, протягивают кабель. Силовой провод подключают к щиту.

Следующий этап предусматривает защиту вводного кабеля. Синий провод подсоединяют к нулю, желтый – к земле, а белый – к верхнему контакту на автомате. Если применяется УЗО, тогда фаза и ноль подключаются к УЗО, затем идут на автомат и нулевую клемму.

Прокладка кабеля по полу предусматривает демонтаж старого напольного покрытия и установку нового финишного пола. Чтобы сделать штробы в бетонных либо кирпичных стенах, потребуется перфоратор. Места для установки распределительных коробок и розеток вырезают специальной коронкой.

Прокладка кабеля в пустотах перекрытий производится без нарушения целостности стен и потолка. Следующий этап предусматривает разрезание провода на отрезки соответствующей длины.

Для легкой замены необходимого участка без нарушения отделки стен применяют гофру. Чтобы стянуть пучок проводов, применяют хомуты.

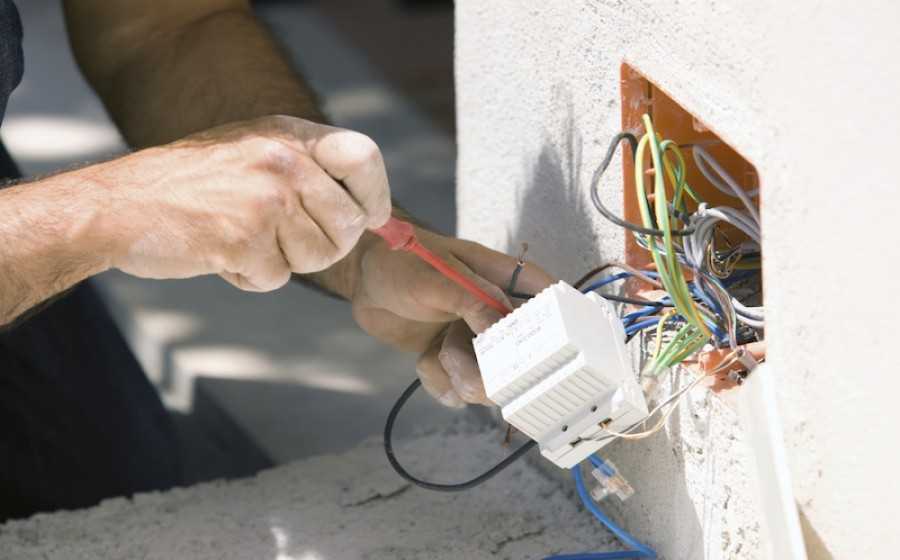

Для соединения кабеля в распределительных коробках используют средства индивидуальной защиты. Чтобы проверить работоспособность системы, потребуется тестер (мультиметр). Он представлен в виде измерительного инструмента, который позволяет:

• выявить повреждения у электрических приборов;
• проверить заряд аккумулятора;
• замерить рабочее напряжение электроприборов.

Штробы заделывают штукатуркой. Если кабель прокладывается под листами гипсокартона, тогда его рекомендуется спрятать в гофру. Для фиксации провода к стенам применяют клипсы. Можно проложить электропроводку в специальных каналах.

Плинтус крепят к полу. От него короб ведется к выключателям и розеткам. Затем укладывают провода. При необходимости монтируют внешние распределительные коробки.

Подобная технология применяется в местах, где нет возможности выполнить скрытую проводку, в том числе в офисных и коммерческих помещениях.

Чтобы заменить электропроводку в однокомнатной квартире в новостройке, потребуются следующие инструменты:

• перфоратор;
• насадки;
• болгарка;
• индикаторная отвёртка;
• строительный уровень;
• шпатель.

Электрическая проводка в квартире заменяется в несколько этапов:

1. Разработка схемы электроснабжения квартиры.
2. Составление плана разводки электропроводки.
3. Прокладка электропроводки.
4. Установка выключателей, автоматов, УЗО.

Предварительно квартира обесточивается. Распределительный щит устанавливается в том месте, где будут располагаться автоматы. Новый кабель прокладывается параллельно старой проводки. Розетки и выключатели подключают к новому кабелю.

Разводка проводки в квартире производится последовательно. Первоначально к новому кабелю подключаете розетки и выключатели жилой комнаты, а затем остальные помещения.

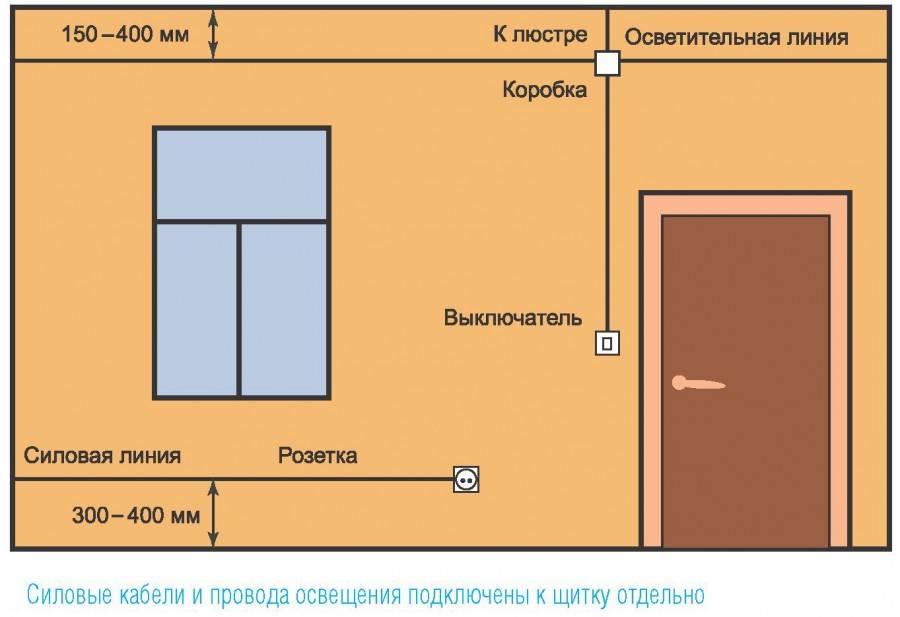

Существуют основные принципы прокладки каналов, которые необходимо соблюдать при проведении данной работы:

• минимальная длина каналов;
• каналы должны идти параллельно полу, допускаются отклонения под прямым углом;

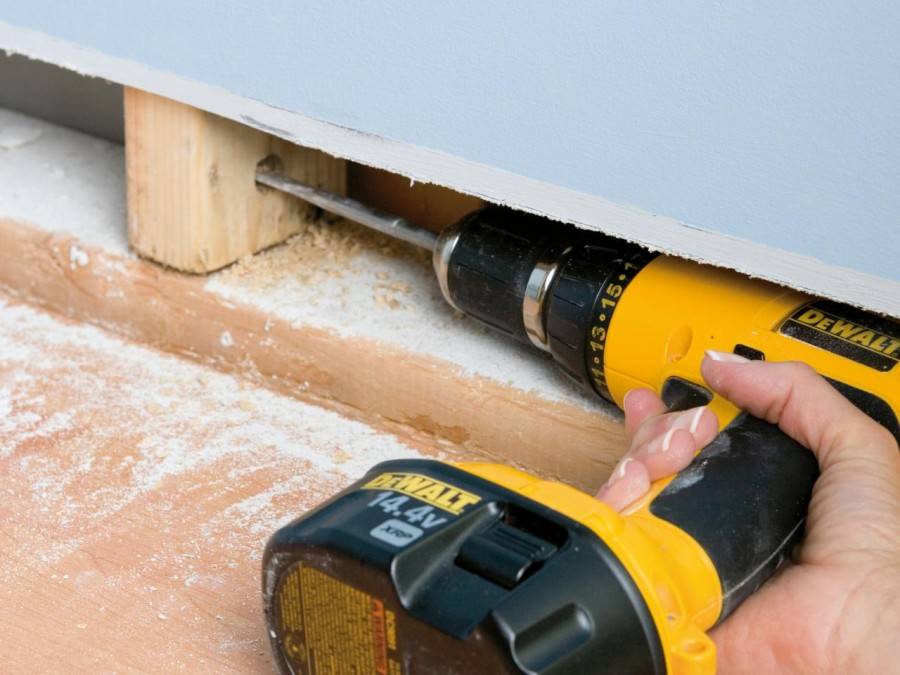

• если в одной стене предполагается установка 2-х розеток с разных сторон, тогда для экономии средств и времени рекомендуется сделать в стене отверстие. Через него выводят провод.

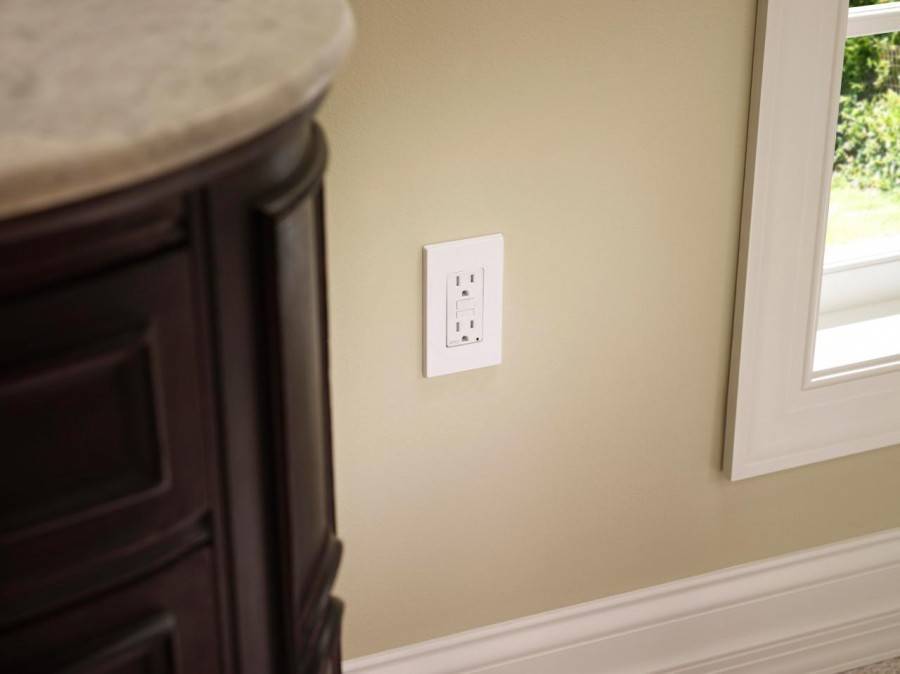

Розетки и выключатели монтируют после высыхания шпатлевки, которая применяется для заделывания штроб.

При отсутствии опыта самостоятельного подключения электропроводки к распределительному щиту, рекомендуется обратиться за помощью к специалистам.

Основные схемы электропроекта квартиры

Электропроект это основа электроснабжения квартиры. Без проекта невозможно получить разрешение на подключение новой квартиры к электросети, невозможно сделать новую электропроводку с подключением новых, дополнительных мощностей.

Все  страницы типового электропроекта важны, от титульного листа, до описи документов и нормативных ссылок. Но есть три основные схемы электропроекта, но которых базируется, не только весь проект, но и вся будущая работа электромонтажников или электриков. Эти схемы называются так:

• Однолинейная расчетная схема электроснабжения квартиры;
• Схема электрооборудования;
• Схема электроосвещения.

Конечно, в разных проектах словосочетания в названиях могут меняться, но суть остается именно такой. Правда, если схему электрооборудования можно заменить на схему силового оборудования или схема размещения силовых розеток, то однолинейная расчетная схема, не может назваться по-другому.

Виды схем

Главное разделение токопроводящих кабелей осуществляется по типу размещения:

• открытый;
• закрытый.

Первый из представленных способов чаще всего находит свое применение в домах из древесины. Его достоинствами выступают легкий доступ к проводке, возможность быстрой замены вышедшего из строя участка и смены места размещения.

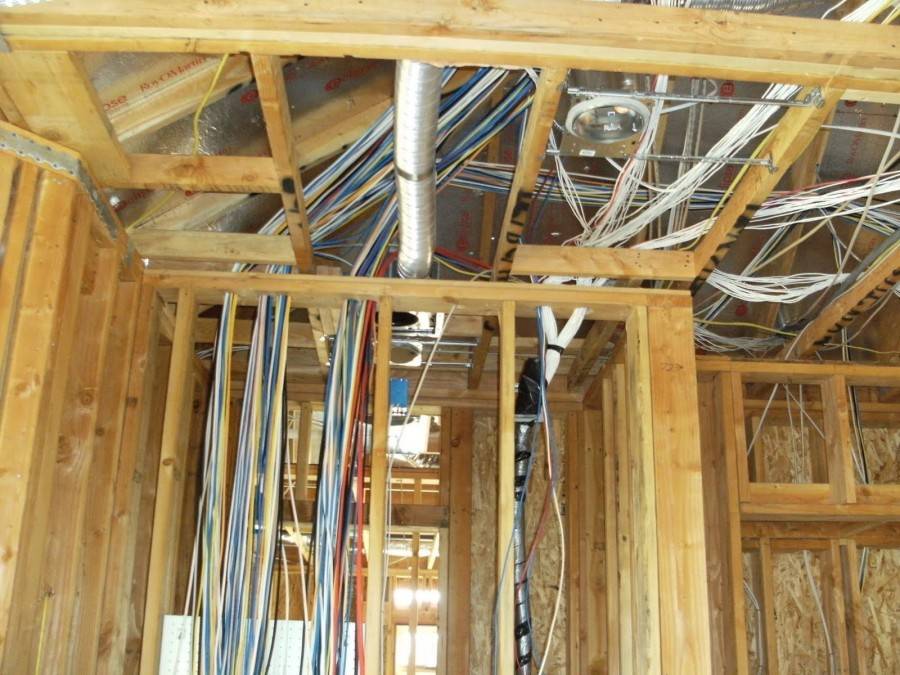

Открытая проводка в деревянном доме

Гораздо сложнее определить расположение скрытых в полу, стенах или потолке проводов.

В определенном типе постройке таких электрические линии прокладывались индивидуально с учетом материала, из которого выполнены несущие перегородки, сроков возведения и иных факторов.

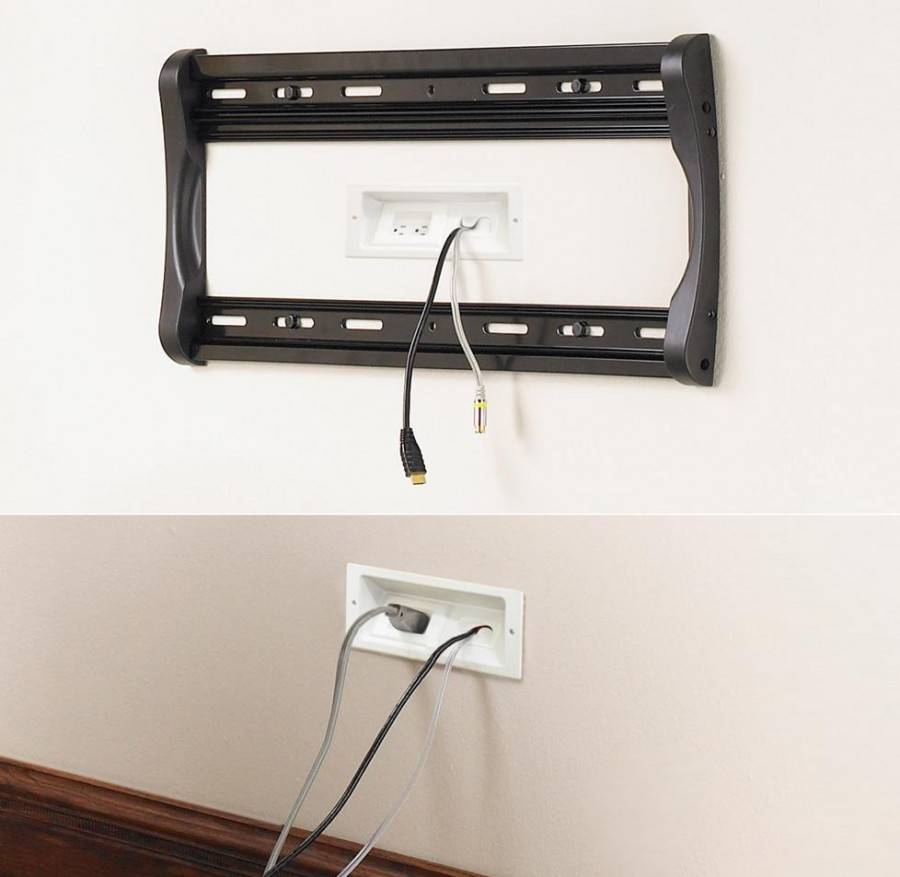

Скрытая проводка в квартире

Однако, профессиональные электрики выделяют следующие общие тенденции размещения кабелей в зависимости от планировки жилья.
