Программа для расчета электропроводки в доме – бесплатные и коммерческие решения

Платные программы для черчения электросхем

Платных графических редакторов для создания схем много, но не все они нужны для «домашнего» использования или для работы, но не связанной напрямую с проектированием. Платить немалые деньги за ненужные функции — не самое разумное решение. В этом разделе соберем те продукты, которые получили много хороших отзывов.

DipTrace — для разработки печатных плат

Для опытных радиолюбителей или тех, чья работа связана с проектированием радиотехнических изделий, полезна будет программа DipTrace. Разрабатывалась она в России, потому полностью на русском.

Есть в ней очень полезная функция — она может по готовой схеме разработать печатную плату, причем ее можно будет увидеть не только в двухмерном, но и в объемном изображении с расположением всех элементов. Есть возможность редактировать положение элементов на плате, разработать и корректировать корпус устройства.  То есть, ее можно использовать и для проектирования проводки в квартире или доме, и для разработки каких-то устройств.

В DipTrace можно посмотреть как будет выглядеть готовое изделие в формате 3D

Кроме самой программы для рисования схем надо будет скачать еще библиотеку с элементной базой. Особенность в том, что сделать это можно при помощи специального приложения —  Schematic DT.

Интерфейс программы для рисования схем и создания печатных плат DipTrace удобный. Процесс создания схемы стандартный — перетаскиваем из библиотеки нужные элементы на поле, разворачиваем их в требуемом направлении и устанавливаем на места. Элемент, с которым работают в данный момент подсвечивается, что делает работу более комфортной.

По мере создания схемы, программа автоматически проверяет правильность и допустимость соединений, совпадение размеров, соблюдение зазоров и расстояний. То есть, все правки и корректировки вносятся сразу, на стадии создания. Созданную схему можно прогнать на встроенном симуляторе, но он не самый сложный, потому есть возможность протестировать продукт на любых внешних симуляторах. Есть возможность импортировать схему для работы в других приложениях или принять (экспортировать) уже созданную для дальнейшей ее проработки. Так что программа для рисования схем DipTrase — действительно неплохой выбор.

Если нужна печатная плата — находим в меню соответствующую функцию, если нет — схему можно сохранить (можно будет корректировать) и/или вывести на печать. Программа для рисования схем DipTrace платная (имеются разные тарифы), но есть бесплатная 30-дневная версия.

https://youtube.com/watch?v=j_SMuDpVT0A

SPlan

Пожалуй, самая популярная программа для рисования схем это SPlan. Она имеет хорошо продуманный интерфейс, обширные, хорошо структурированные библиотеки. Есть возможность добавлять собственные элементы, если их в библиотеке не оказалось. В результате работать легко, осваивается программа за несколько часов (если есть опыт работы с подобным софтом).

Недостаток — нет официальной русифицированной версии, но можно найти частично переведенную умельцами (справка все равно на английском). Есть также портативные версии (SPlan Portable) которые не требуют установки.

Одна из наиболее «легких» версий — SPlan Portable

После скачивания и установки программу надо настроить. Это занимает несколько минут, при последующих запусках настройки сохраняются. Создание схем стандартное — находим нужный элемент в окошке слева от рабочего поля, перетаскиваем его на место. Нумерация элементов может проставляться в автоматическом или ручном режиме (выбирается в настройках). Что приятно, что можно легко менять масштаб — прокруткой колеса мышки.

После окончания работы можно сохранить файл в виде изображения, которое можно вывести на печать, причем могут создаваться большие схемы размером А4. Основной фал можно впоследствии редактировать.

Есть платная (40 евро) и бесплатная версия. В бесплатной отключено сохранение (плохо) и вывод на печать (обойти можно при помощи создания скриншотов). В общем, по многочисленным отзывам — стоящий продукт, с которым легко работать.

Преимущества программирования

Программирование различных схем электропроводки избавляет потребителя от «возни» с самодельными расчётами схем электропроводки в собственном жилище. Прога, которую покупают или скачивают бесплатно из интернета, обеспечивает точный расчёт электрификации дома или квартиры.

Время, которое будет потрачено на сомнительные подсчёты необходимого сечения и потребности в объёме кабельной и проводной продукции для обеспечения полноценного расчёта проводки в помещениях, может быть сокращено обращением к программированию проектирования электропроводки в собственном жилище.

У тех, кто хочет устроить своими руками электропроводку в собственном доме, возникает желание самостоятельно подсчитать объёмы потребности в кабельной продукции. Самостоятельные расчёты чреваты неожиданными неприятностями, такими как разрушение поверхности покрытия стен, воспламенение проводов и возникновение пожара.

Чтобы избежать столь негативных прогнозов, нужно не лениться и обратиться к программному продукту, который выдаст правильное решение, связанное со всем спектром этих вопросов.

Не стоит опасаться сложностей обращения с программой в этой сфере. Разработчики программ для проектирования электропроводок в частном жилище учли все пожелания потребителей.

Важно! Программы адаптированы для широкого круга потребителей. Воспользоваться компьютерным продуктом могут те слои населения, которые имеют возможность доступа к техническому оборудованию с подключением к сети интернета. В противном случае можно дать совет о приобретении ПО на твёрдых носителях

В противном случае можно дать совет о приобретении ПО на твёрдых носителях.

Это интересно: Сетевой фильтр своими руками — схема, видео, инструкция по сборке

Пример работы в программе «Электрик»

Самое простое, что может делать эта программа – помочь рассчитать количество провода, необходимое для замены проводки в помещении. Режим подсчета включается из главного окна программы, нажатием на кнопку «Метраж», после чего откроется окно для ввода исходных данных.

Программа покажет схематическое изображение комнаты с нанесенными на чертеж метками размеров а для ввода числовых значений возле каждой из них есть окошко. Для расчетов потребуются такие данные: длина, ширина и высота комнаты, количество розеток и высота расположения их от пола, количество осветительных приборов и требуемых для них выключателей.

Когда все данные введены в соответствующие ячейки, программа сразу же показывает готовый результат, к которому вручную можно прибавить некоторое количество метража провода про запас.

При этом нет необходимости записывать результаты вычислений – программа сама выводит данные по каждой комнате в отдельных ячейках – она может запоминать метраж провода для десяти комнат и выдавать, какое общее количество кабеля требуется закупить для электромонтажных работ.

Наглядно весь процесс расчета на видео:

Возможности

В Electric 9.01 – это последняя на данный момент и самая проработанная версия) предлагаются готовые методики расчёта контура заземления и фазы. Также тут присутствуют формулы для вычисления электрической ёмкости проводников, заземления, индуктивности, коэффициента мощности, электродвижущей силы (ЭДС), частоты вращения и так далее. То есть чтобы узнать тот или иной параметр, достаточно лишь вбить в программу имеющиеся значения — результат вычислений по формуле будет показан мгновенно.

Также здесь есть инструмент, позволяющий проверять выбранное сечение на:

  • прогрев;
  • корону;
  • экономическую плотность тока;
  • резкую потерю напряжения.

Electric 9.01 вполне может помочь мастеру в подборе кабелей в соответствии с ПУЭ (правилами устройства электроустановок). Оптимальный вариант кабеля здесь высчитывается с учётом температуры и диаметра проводника.

В программе можно найти достаточно большой справочник с информацией для профессионалов в сфере электрики. Если конкретней, в справочном блоке можно найти сведения:

  • о важных с точки зрения электрификации параметрах металлов;
  • о массе тех или иных проводников;
  • о трансформаторах для проведения дуговой сварки и т. д.

Также здесь есть перечень электротехнической номенклатуры для бытовой техники и нормативы удельной мощности для объектов разного типа.

Electric 9.01 помогает выполнить не только технические, но и чисто экономические расчёты. Используя программу, можно рассчитать стоимость работ с учётом цен на материалы (эти цены пользователь может вбить сам) и прайса на услуги (утилита без проблем работает с прайсами в формате Excel), а также вычислить цену за определённое количество намотанных киловатт по присоединённой мощности и по  данным со счётчиков 220/380 Вольт.

Как правильно выполнить разводку электрической проводки

Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:

  • при помощи распределительных коробок;
  • звезда;
  • шлейф.

Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).

Схема разводки электрики в квартире

После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:

  • первая группа – холодильник и вытяжка (автомат на 25 А);
  • вторая – стиральная машина (на 25 А);
  • третья – осветительные приборы (на 10 А);
  • четвертая – розетки (на 25 А);
  • пятая – посудомоечная машина (на 25 А);
  • шестая — электроплита (на 32 А).

Или же так:

  • осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
  • розетки в жилых комнатах (автомат на 25 А);
  • розетки в кухне и прихожей (автомат на 25 А);
  • осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);

Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.

Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.

Подключение к нескольким автоматам

Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.

Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.

Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.. Затем необходимо корректно расположить все розетки и выключатели

Для этого воспользуйтесь следующими советами:

Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:

  • выключатели и розетки следует ставить слева от двери;
  • в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
  • выключатели должны располагаться на высоте 0.9 метра;
  • необходимо пометить места расположения выключателей и розеток в схеме.

Стандартная схема для двухкомнатной квартиры

Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:

  • кабели должны проходить строго горизонтально или вертикально;
  • лучше избегать пересечений проводов;
  • кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
  • кабель к выключателю подводится сверху, кабель к розетке снизу.

Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.

Подключение к автоматам с учетом мощности

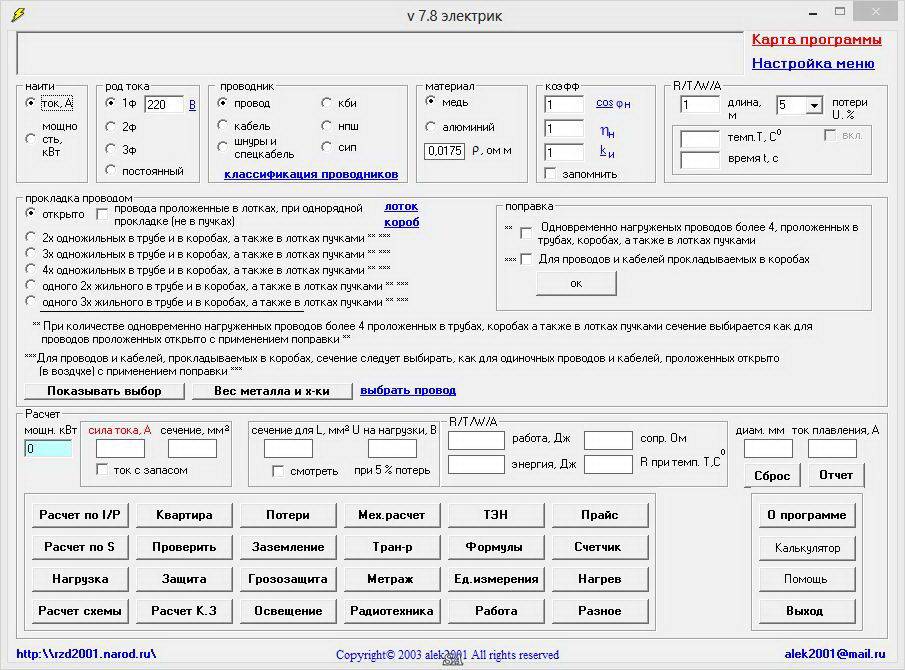

Как выполнить расчет электропроводки в квартире программой Электрик 7.8

Весь интерфейс представлен на одной странице, состоит из нескольких информационных блоков:

  • характеристики электросети;
  • способы прокладки проводки;
  • поправки;
  • виды расчетов;
  • дополнительных сведений.

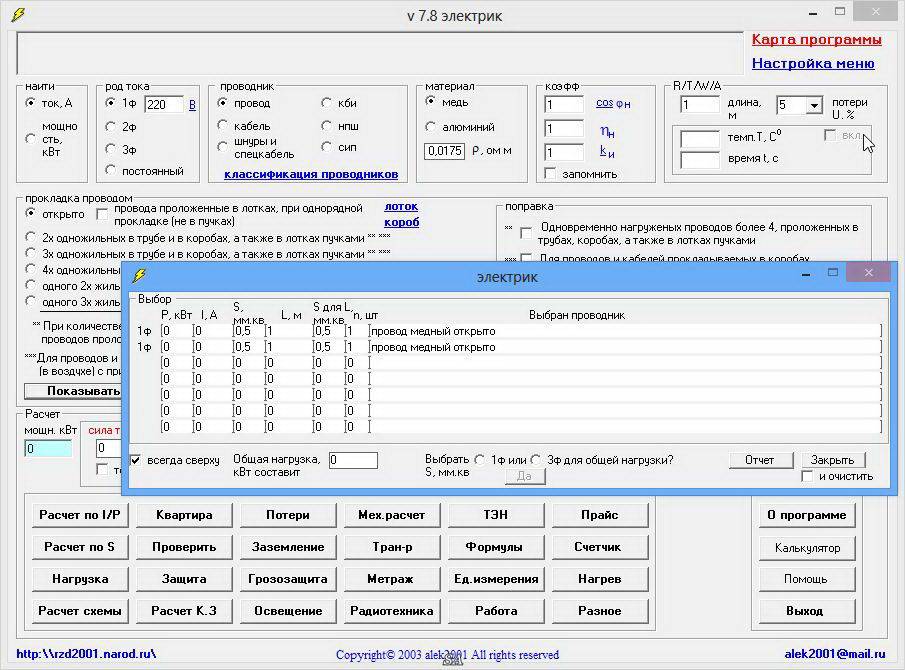

Для проведения расчетов внутри домашней электропроводки внизу окна выбираем кнопку «Квартира» и нажимаем ее.


Сразу откроется окно схемы квартирной проводки.

Ввод информации для расчета

Схема домашней проводки представлена в программе четырьмя вариантами. Переход между ними выполняется выделением точки в окне «Выбор схемы». Моментально включается та, на которую указано.


Я выбрал №3, как наиболее характерную схему для бюджетных квартир, не использующих питание электроплит.

Каждая схема предполагает радиальное питание потребителей по типу звезды, как рассказано в статье о подключении розеток и выключателей. Однако, использование метода шлейфа для подключения провода тоже вполне допустимо. Следует просто учесть особенности его коммутации.

В этом же окне необходимо указать остальные исходные данные расчета квартиры:

  • материал провода — выбираю медь. В современных квартирах пользоваться алюминиевыми проводами становится опасно: они слишком легко повреждается механическими нагрузками, обладают высокой пластичностью и оксидным слоем с повышенными диэлектрическими свойствами. Это является предпосылкой увеличения переходных сопротивлений и перегрева проводки, ведущей к пожару;
  • напряжение — указываю 220 вольт;
  • прокладка проводом — 3 жилы в коробе;
  • выбор провода —помечаю кабель и подтверждаю «Выбор проводников по ПУЭ»;
  • мощность потребителей — для цепей освещения и сантехники определяю 1 кВт, которого хватит с запасом, а кухне и розеточной группе назначаю 3. На первый взгляд маловато, да и резерв небольшой. Но, с учетом периодического, а не постоянного пользования бытовыми приборами вполне достаточно для бюджетной квартиры;
  • сos φ — просто указываю во всех клетках 0,9. Вполне подходит для схемы бытовой проводки.

Аналогичным образом вы можете ввести свои параметры, которые могу отличаться в зависимости от индивидуальных особенностей квартиры и ваших потребностей.

Выполнение расчета

Для его проведения нажимаем кнопку «Расчет». Программа очень быстро выдает результат.


Она рассчитала:

  • толщину каждого провода электрической схемы квартиры:
  • основные характеристики защитных автоматов и УЗО.

Разберем результаты расчета подробнее.

Рекомендуемые провода

Обратите внимание на две косых черточки на обозначениях трасс перед всеми автоматами и УЗО. Они обозначают, что схема прокладывается двумя жилами провода, состоящих из фазы и рабочего нуля

Их поперечное сечение выделено красным цветом и проставлено для каждой отдельной цепочки свое. Видим, что программа определила:

  • 1,5 мм кв — для жилы провода схемы освещения и сантехники;
  • 2,5 квадрата — на схему кухни и розеточную группу;
  • 6 квадрат на общие вводные цепи и защитную шинку РЕ.

Вполне соглашусь с такими рекомендациями. Единственная моя оговорка — напоминаю об опасности использования провода ПУНП. Объяснению причин запрета на его применение в квартире посвящена отдельная статья по опасным маркам проводов.

Рекомендую для домашней электропроводки использовать не провод, а кабели. Они обеспечивают большую электрическую безопасность схемы квартиры и дома.

Рекомендуемые автоматические выключатели

Программа Электрик вычислила автоматы с номиналами:

  • 40 ампер на схему ввода квартиры;
  • 16 — для кухни и розеточной группы;
  • 5 — остальным цепям.

Эти величины показаны синим цветом. Можно согласиться с таким решением. Однако, выбор автоматического выключателя так просто не осуществляется. На практике вам потребуется учесть ряд параметров:

  • особенности времятоковой характеристики;
  • зону работы электромагнитного и теплового расцепителей;
  • расчет селективности сети;
  • предельную коммутационную способность;
  • класс токоограничения;
  • сопротивление петли фаза-ноль;
  • и некоторые другие факторы.

Все это описано в статье о выборе модели автоматического выключателя. Рекомендую очень внимательно подойти к этому вопросу.

Рекомендуемые УЗО

Программа Электрик определила УЗО на:

  • 40 ампер номинального тока и 30 мА для утечки на цепь освещения и розеточную группу;
  • 20 ампер и 30мА — на защиту кухни;
  • 6 ампер и 10мА — схеме сантехники.

Вполне нормальный расчет устройств защитного отключения. Но я бы уточнил эти показатели следующим характеристиками:

  • вид конструкции (электронное или электромеханическое);
  • обеспечение селективности;
  • форма колебаний в сети.

Более подробно их анализ разобран в статье об УЗО и дифференциальных автоматах. Считаю, что не стоит пренебрегать этими вопросами. Ошибки в выборе конструкции могут привести к очень печальным результатам.

Последовательность монтажа электропроводки скрытого типа

Скрытая электропроводка монтируется в той же последовательности, что и открытая, только ее проводят внутри стен или в полу. Сначала нужно установить распределительный ящик для проводных линий, к нему подключаем основной провод питания.

Затем устанавливают рубильники в распределительный ящик и подводят к ним провода, которые будут находиться внутри помещения. Нужно отмерить запас провода, проложить внутренний канал и на расстоянии полтора метра установить в этом месте первую распределительную коробку.

В ней нужно выбрать основные провода по сечению в зависимости от того, куда будет идти провод, выбрать толщину сечения провода. К кухне, прачечной ведутся провода более толстого сечения от 2.5 мм. В зал, спальню ведутся провода более тонкого сечения от 1.5 мм.

Внутренние каналы нужно прокладывать в изоляционных трубах, переходя из комнаты в комнату не забывать ставить распределительную коробку и в ней обязательно оставлять запас провода. Соединения проводов должны быть легкодоступными и прочно изолированными. Розетки должны иметь дополнительную защиту от детей и от попадания влаги.

Не стоит забывать о том, что провода должны монтироваться в специальные кабель каналы для доступности их демонтажа. Всегда стоит помнить, где был проложен кабель, так как при последующем ремонте в эту стену могу вбиваться гвозди и вкручиваться шурупы. И это может привести к повреждению электропровода, что приведет к короткому замыканию в электросети.

Бесплатные программы

В этой группе представлено программное обеспечение, которое создано энтузиастами либо предназначено для тестирования в качестве бета-версии. Несмотря на отсутствие коммерческой выгоды, функциональность продуктов достаточна для подготовки электротехнического проекта. В отдельных случаях пользователям предлагается на добровольной основе сделать пожертвование.

  Как расшифровуется ВРУ в электрике: схемы подключения многоквартирного жилого дома, монтаж шкафов

«Электрик»

В этой программе профессионалы и рядовые пользователи оценивают положительно следующие особенности:

  • бесплатный доступ ко всем функциям;
  • русскоязычный интерфейс;
  • удобное расположение элементов управления в основном окне;
  • минимальные требования к производительности компьютера.

Существенным недостатком вряд ли можно признать упрощенный внешний вид. «Технологичность» оформления соответствует целевому назначению продукта.

«Компас-электрик»

Программа создана для автоматизации подготовки проекта электрооборудования производственных объектов. Предусмотрено проводное соединение функциональных компонентов. Допустимо наличие в схеме:

  • АСУ;
  • релейных и других защитных устройств;
  • логических контроллеров.

Графические обозначения в базе данных соответствуют стандартам, действующим в РФ.

«1-2-3 схема»

Специализированная программа для подбора комплектации электрощита. В базе данных есть следующие сведения:

  • размеры модульных аппаратов;
  • артикулы серийных изделий;
  • информация о корпусах с учетом требований к уровню защиты.

Бесплатный модуль Semiolog можно использовать для создания этикеток, маркирующих группы потребителей.

«Мобильный электрик»

Это приложение можно загрузить из магазина Google Play для установки на смартфон (планшет), работающий под управлением ОС Android. Отсутствие оплаты компенсирует просмотр рекламных роликов. Для устранения баннеров придется купить лицензированную версию. Расчет выполняют с применением встроенных калькуляторов.

Qelectrotech

Простая программа с понятным интерфейсом для проектирования схем с применением типовых электронных компонентов. После размещения элемента соединения (вертикальные, горизонтальные) формируются автоматически. Есть версии для ОС Windows и Linux. Выполнен качественный перевод интерфейса на русский язык.

Бесплатные программы для расчета электропроводки

Кроме платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета тесты для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и существующие за счет добровольных пожертвований пользователей, которым программа действительно облегчает процесс работы.

Из полностью бесплатных приложений для ПК, заслуженной популярностью пользователей пользуется программа для автоматизации проектирования электропроводки в доме – «Электрик».

Только основные возможности позволяют выполнять следующие действия:

  • Выполнить расчет электроснабжающей линии.
  • Подсчитать вероятные потери напряжения на линии.
  • Подобрать подходящее сечение проводов.
  • Спрогнозировать необходимое количество кабелей (плюс запас).
  • Составить схему электропроводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.

Мобильный Электрик – приложение для смартфонов на базе ОС Android – как и большинство программ из Google Play она бесплатная, но периодически будет показывать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет выполнять все виды расчетов, которые приходится делать при проектировании разводки квартиры или дома, в чем дополнительную помощь оказывают встроенные калькуляторы и конвертеры, а также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ России, Украины, стандарты NEC 2011 и подобные документы).

Подробно весь функционал расписан на Google Play, где приложение оценено пользователями на 4,6 балла из 5 возможных.

QElectroTech – небольшое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома или составить схему электронной платы. Программа может устанавливаться на компьютеры с операционными системами Windows, Linux или Mac OS X, имеет интуитивно понятный интерфейс и содержит в себе обширную базу готовых элементов. Если какой-либо детали все-таки нет в каталоге, то просто нарисуйте его самостоятельно – программа сохранит его для дальнейшего использования.

Процесс работы в программе на следующем видео:

Также многие электрики рекомендуют программу 1-2-3 схема – действительно удобное и бесплатное приложение. Существенный недостаток его только в том, что это специализированный инструмент для создания схемы электрощитка для дома – использовать 1-2-3 для создания полноценной схемы электропроводки не получится. Если же использовать программу по назначению, то это очень удобный инструмент, позволяющий выполнить все необходимые расчеты, получить наглядное изображение готового щитка, создать и отправить на печать этикетки для всех его элементов, как того требуют ПУЭ.

Также для подобных задач можно воспользоваться приложениями XL Pro², XL Pro³ от Legrand или Rapsodie от Schneider-electric.

Проектирование домов онлайн (в браузере)

Бывают случаи, когда нужно быстро сделать набросок планировки, дизайна или целого проекта, а под рукой нет соответствующих программ. Искать, скачивать и устанавливать стационарные программы проектировщики, либо нет времени, либо нет возможности, либо, в силу других причин, не хочется этого делать.

В таких ситуациях можно воспользоваться онлайн программами для проектирования домов. В них можно работать без регистрации, без скачивания и, соответственно, без установки.

Любая ОСЛюбой браузер — все приложения, в данном разделе, открываются и работают прямо в браузере, как обычные сайты.

Как можно облегчить проектирование электроснабжения

  • Нанять квалифицированного проектировщика, который одинаково владеет САПР и сметными программами, но такие специалисты пока большая редкость;
  • Использовать отдельно проектировщика для проектирования систем электроснабжения и сметчика для расчетов электроснабжения, но это дополнительные финансовые расходы на зарплату;
  • Использовать программы для проектирования электроснабжения, где можно одновременно проектировать и делать расчет электрики в режиме онлайн. И такая программа уже существует, каждый желающий может ее протестировать и предоставить свои возражения разработчикам. Это программа для проектирования и расчета системы электроснабжения CAD5D.

Как итог – когда нужны программы для создания схем

Надо помнить, что подобные программы это системы автоматического проектирования (САПр) – они предназначены именно для автоматизации рутинных процессов, которые выполняются изо дня в день. Это значит, что нет смысла в использовании подобных приложений для разовой работы, ведь даже при использовании самого дружественного к пользователю интерфейса нюансы в работе программы будут всегда, а электричество ошибок не прощает. Особенно это касается специализированных приложений, ведь зачастую только чтобы задать для обработки нужные параметры и понять выданные результаты, нужны профильные знания.
